Обмерные работы и инженерные изыскания на объектах промышленности, энергетики и инфраструктуры

Навигация по разделу:

Особенности сегмента

Значительная часть промышленных предприятий России нуждается в глубокой модернизации, однако отсутствие исходной и/или актуальной исполнительной документации, схем и планов существенно осложняет работу на этапе создания проекта модернизации. Трехмерное наземное лазерное сканирование позволяет кардинально снизить затраты на создание точной и актуальной информации о предприятии. Специалисты инженерной компании «НГКИ» обладают всей необходимой аппаратурой, программным обеспечением и опытом лазерного сканирования объектов промышленности, энергетики и транспортной инфраструктуры c 2004 года.

Активная модернизация и строительство новых производственных объектов показали эффективность технологии 3D лазерного сканирования и в процессе контроля качества и объемов выполненных работ подрядными строительными организациями. Наземное лазерное сканирование позволяет быстро определить фактические размеры и положение строительных конструкций и монтируемого оборудования, наложить результаты измерений на проектную 3D модель объекта строительства и определить их отклонения от проектных значений. Инженерная компания «НГКИ» накопила большой положительный опыт в области контроля объемов и качества выполненных строительно-монтажных работ с применением лазерного сканирования.

Виды выполняемых работ и инженерных изысканий

— создание 3D моделей технологических установок и промышленных площадок;
— создание обмерных чертежей, сечений, разрезов;
— создание генеральных планов территорий промышленной застройки.

Информация, необходимая для формирования технического задания, а также для определения объёма и стоимости работ

— обзорные чертежи объекта в целом с выделением зон съемки;
— детальные фотографии объектов съемки или обмерных работ;
— требования к итоговой 3D модели объекта (формат, слои, семантика);
— система координат объекта;
— требования к точности и детальности съемки;
— особенности проведения работ (время суток, температура, наличие вибраций);
— выезд на объект для предварительного ознакомления и подготовки технического задания обязателен.

Этапы выполняемых работ

— 3D лазерное сканирование объекта (открытая промышленная площадка, цех, технологическая установка, турбина, печь, машинный зал, промышленная инфраструктура и прочее);
— сшивка полученных сканов в единое облако точек, привязка к исходной системе координат;
— построение 3D моделей или создание обмерных чертежей (поэтажные планы, разрезы, сечения).

Отчётные материалы

— 3D модель объекта в заданном формате (Autodesk, AVEVA, Intergraph);
— исполнительные чертежи объекта;
— сшитое облако(а) точек обмеров объекта для целей контроля выполненных работ.

Краткое описание проектов, выполненных компанией «НГКИ» на объектах промышленности, энергетики и транспортной инфраструктуры:

Инженерное предприятие «НГКИ» выполнило проект по обмерным работам двух цехов железобетонного завода в Новосибирской области для целей подготовки проекта реконструкции цехов. Обмеры были произведены методом лазерного сканирования при помощи 3D системы Leica ScanStation P40. Цеха представляли собой четырёхэтажные здания высотой около тридцати метров, заполненные технологическим оборудованием. На лазерное сканирование обоих цехов у наших специалистов ушло три рабочих дня, ещё столько же времени было затрачено на камеральном этапе на сшивку и обработку полученных облаков точек. В результате всех выполненных нами работ Заказчику были переданы плотные точечные 3D модели цехов и фасадов зданий в формате RCP.
Специалисты инженерной компании «НГКИ» выполнили проект по обмерным работам и построению исполнительной 3D модели части цеха на предприятии по производству сухих строительных смесей в городе Арзамасе для целей подготовки проекта размещения дополнительного оборудования и повышения производственной мощности участка. Обмерные работы на заводе были осуществлены нами по технологии лазерного сканирования с помощью системы Leica ScanStation P40. Лазерное сканирование производилось в течение одного дня, за это время было выполнено 35 сканов. По результатам обмерных работ на камеральном этапе нашими специалистами была построена точная и актуальная цифровая обмерная 3D модель технологического оборудования цеха завода в форматах DWG и STEP.
Инженерная компания «НГКИ» выполнила точные обмеры опор высоковольтной линии электропередачи (ЛЭП) вблизи Конаковской ГРЭС в Тверской области для целей проектирования ремонта и обновления документации. Обмерные работы были осуществлены нашими специалистами по технологии лазерного сканирования при помощи 3D системы Leica ScanStation P40, а также методом воздушной фотограмметрической аэрофотосъёмки с БПЛА DJI Phantom 4 Pro. Опоры высоковольтной ЛЭП представляли собой металлические конструкции высотой более 150 метров. На каждой из опор ЛЭП нами было выполнено по десять сканов, также в каждом случае был произведён ещё и уплотняющий скан в высоком разрешении для лучшего результата в верхних частях опор. Заказчику были переданы обмерные точечные 3D модели опор ЛЭП, с помощью которых будет проводиться проектирование и обновление документации.
Инженерная компания «НГКИ» выполнила очень интересный проект по созданию точной обмерной 3D модели участка городского пространства в центре Москвы по данным лазерного сканирования. Участок, на котором производились обмерные работы, и моделирование которого было затем осуществлено, включал в себя часть проезжей части улицы и мост. Трёхмерное представление, которое мы подготовили по результатам 3D лазерного сканирования, позволило архитекторам точнее и нагляднее работать с данными при разработке концепции новой городской среды. Обмерные работы заняли несколько часов и выполнялись в позднее вечернее и ночное время, чтобы минимизировать помехи от транспорта и пешеходов. После сшивки полученных сканов специалисты нашей компании затратили ещё полторы недели на создание обмерной 3D модели в среде Revit.
Инженерное предприятие «НГКИ» выполнило проект по обмерным работам цеха целлюлозно-бумажного комбината в Республике Карелия для целей подготовки проекта замены технологического оборудования и прокладки новых коммуникаций к устанавливаемому оборудованию. Обмерные работы были осуществлены нами методом лазерного сканирования трёхмерной системой Leica ScanStation P40 в условиях действующего производства. Нашей задачей было отсканировать цех снаружи и внутри, а также территорию, прилегающую к этому цеху, со всеми инженерными коммуникациями. В результате произведённых работ Заказчику была передана актуальная исполнительная точечная 3D модель цеха и прилегающей территории.
Инженерная компания «НГКИ» завершила выполнение крупного проекта по точным обмерам и 3D моделированию производственной площадки предприятия по производству синтетических смол широкого спектра применения в Пермском крае. Обмерные работы химического завода были произведены по технологии лазерного сканирования. Целью работы являлось создание исполнительной трёхмерной цифровой модели для целей проектирования новых сооружений и замены оборудования на объекте. Полевой этап длился 4 дня при низких температурах и обильных осадках в виде снега. 3D моделирование объекта на камеральной стадии работ заняло ещё 25 дней. Заказчику была передана актуальная исполнительная модель объекта в формате DWG с точностью 1 см.
Инженерное предприятие «НГКИ» завершило выполнение проекта по точным обмерам и 3D моделированию здания кислородной станции металлургического комбината в Норильске. Обмерные работы были произведены по технологии лазерного сканирования. Заказчиком работ выступил проектный институт, разрабатывающий проект реконструкции и переоборудования кислородной станции. Конечной целью проекта было создание точной исполнительной 3D модели строительных конструкций здания КС комбината в программном обеспечении Revit, которая должна послужить основой для дальнейшего проектирования и построения в итоге BIM модели реконструируемого здания. Основной объём работ составило 3D моделированию здания по облакам точек лазерного сканирования, и финальный результат получился очень достойный.
Инженерная компания «НГКИ» оперативно выполнила проект по обмерным работам и моделированию конструкций сталеплавильной печи на производственном предприятии в городе Первоуральск Свердловской области. Целью работ являлось построение точной трёхмерной цифровой модели конструкций печи в форматах DWG и STP для целей проектирования нового оборудования. Обмерные работы были осуществлены методом лазерного сканирования системой Leica RTC360 в условиях действующего производства. Обмеры печи были выполнены за два часа, процесс моделирования занял ещё пять рабочих дней. В результате Заказчику была передана актуальная исполнительная 3D модель сталеплавильной печи с точностью 1 см.
Специалисты инженерной компании «НГКИ» выполнили лазерное сканирование и 3D моделирование комплексной установки очистки воздуха ТЭЦ в Москве. Обмерные работы и построение 3D модели установки были произведены по заказу немецкой компании, проектирующей и поставляющей оборудование для энергетических установок, которая получила заказ на замену установки комплексной очистки воздуха одной из московских ТЭЦ. Обмеры установки были проведены за один рабочий день, ещё десять дней потребовалось нам на построение её исполнительной 3D модели в формате DWG, которая затем была переведена в формат STP, в котором наш Заказчик ведёт проектирование.
Инженерная компания «НГКИ» выполнила масштабный проект по 3D моделированию оборудования и коммуникаций в цехах крупнейшего целлюлозно-бумажного комбината в Восточной Сибири по результатам лазерного сканирования. Обмерные работы цехов данного ЦБК были проведены нашими специалистами в 2017 году, тогда же была построена исполнительная 3D модель строительных конструкций и металлических площадок обслуживания предприятия. В 2018 году к нам снова обратилась та же проектная организация с задачей добавить в существующую модель необходимые им объекты по результатам обмеров, произведённых годом ранее.
Специалисты инженерной компании «НГКИ» выполнили проект по обмерам турбины гидроагрегата одной из сибирских ГЭС для целей получения 3D модели фактического состояния турбины после длительного периода её эксплуатации с учётом всех нарушений форы поверхности лопаток турбины, возникающих из-за кавитации. Обмерные работы были осуществлены по технологии лазерного сканирования при помощи системы Leica ScanStation P40. В сумме нами было произведено 25 сканов, для регистрации скана к скану использовались марки. Первоначально облако точек содержало 1,6 миллиардов точек измерения, на камеральном этапе были выполнены сшивка, очистка облака от лишних объектов и его прореживание для оптимизации. Сшитая и прореженная обмерная точечная 3D модель турбины была передана Заказчику для дальнейшего построения твердотельной модели турбины.
Специалисты инженерной компании «НГКИ» выполнили проект по обмерным работам и построению исполнительной 3D модели эстакад с трубопроводами на нефтехимическом производстве в Московской области для целей подготовки проекта реконструкции установки по производству формалина. Обмерные работы были осуществлены по технологии лазерного сканирования с помощью системы Leica ScanStation P40 в условиях низких температур и обильных осадков в виде снега. На камеральном этапе работ по результатам проведённых обмеров нами была построена актуальная исполнительная 3D модель объекта в формате DWG (AutoCAD) с точностью 1 см.
Специалисты инженерного предприятия «НГКИ» оперативно осуществили 3D обмеры цеха по производству клея ПВА на лакокрасочном предприятии в Московской области. Обмерные работы были выполнены по технологии лазерного сканирования всего за один рабочий день при том, что площадь помещений цеха составила 640 квадратных метров, а общий строительный объём — более 3000 кубических метров. Камеральная обработка также заняла один день, таким образом, Заказчик всего лишь через два дня получил подробную точечную модель цеха в реальных размерах со всеми конструктивными элементами, коммуникациями, оборудованием.
Инженерная компания «НГКИ» приняла участие в интереснейшем и уникальном в своём роде проекте восстановления и реконструкции одной из малых гидроэлектростанций России, а именно Лыковской ГЭС, расположенной на реке Зуша в селе Большое Лыково Мценского района Орловской области и находившейся в заброшенном состоянии около сорока лет. Наши специалисты выполнили на объекте обмерные работы методом лазерного сканирования. По результатам проведённой съёмки нами был подготовлен комплект точных обмерных чертежей электростанции, а также построена исполнительная 3D модель здания ГЭС со спиральной камерой, которая помогла производителю энергетического оборудования при проектировании гидроагрегата, точно соответствующего габаритам станции.
Инженерная компания «НГКИ» оперативно выполнила небольшой проект по точным обмерам водоотводящего тракта гидроагрегата Белореченской ГЭС, которая находится на реке Белая в Краснодарском крае, близ города Белореченск. Обмерные работы на данном объекте энергетики были произведены нашими специалистами по технологии лазерного сканирования в рамках комплекса мероприятий по реконструкции и переоборудованию этой гидроэлектростанции. Полевой этап работ был выполнен за один рабочий день, обработка и сшивка облаков точек заняла ещё один день.
Специалисты инженерной компании «НГКИ» оперативно выполнили небольшой проект по точным обмерам катера на подводных крыльях для целей редизайна. Хозяин 12-метрового катера решил поменять крылья, увеличить палубу и поменять дизайн каюты. Обмерные работы были произведены методом лазерного сканирования за четыре часа с помощью 3D сканера Leica ScanStation P20. Итоговые материалы были переданы Заказчику в формате RCP.
Специалисты инженерного предприятия «НГКИ» выполнили точные обмерные работы и подготовку точечных моделей подающих трактов, спиральных камер, статоров и отсасывающих трактов двух подлежащих замене гидроагрегатов Верхнетуломской ГЭС, расположенной в Мурманской области. Обмеры были произведены при помощи технологии 3D лазерного сканирования. Проектировщикам данные съёмки были необходимы для выбора оптимальной конструкции роторов и лопастей проектируемых новых гидроагрегатов. Полевой этап работ занял два полных рабочих дня, тогда как на камеральную обработку данных и подготовку отчётных материалов потребовалось ещё пять рабочих дней.
Специалисты инженерного предприятия «НГКИ» завершили выполнение одного из наиболее масштабных проектов по объёму обмерных работ в своей истории: нами произведено лазерное сканирование трёх корпусов Бадаевского пивоваренного завода в Москве, который является памятником промышленной архитектуры XIX века. В процессе выполнения обмерных работ было сделано более 5500 сканов, которые на камеральном этапе работ были сшиты в единую точечную модель. Съёмка данного объекта проводилась лазерными сканерами Leica ScanStation P20 и Z+F Imager 5006.
Инженерное предприятие «НГКИ» выполнило интересный проект по производству обмерных работ и последующему созданию точной исполнительной твердотельной модели строящегося производственного корпуса фармацевтической фабрики во Владимирской области. 3D обмеры промышленного объекта были проведены с применением технологии лазерного сканирования: для съёмки строящегося здания было использовано одновременно два 3D сканера, которые позволили нашим специалистам произвести обмерные работы за одну рабочую смену. На 3D моделирование здания потребовалось ещё 14 дней.
Инженерное предприятие «НГКИ» выполнило проект по трёхмерному лазерному сканированию цеха на крупнейшем целлюлозно-бумажном комбинате, расположенном в городе Коряжма Архангельской области. Обмерные работы цеха были произведены для целей подготовки проекта реконструкции. Полевой этап занял три рабочих дня одного нашего специалиста, а камеральная стадия, на которой производилась сшивка облаков точек 3D сканирования и очистка их от посторонних шумов, потребовала ещё четыре дня работы.
Специалисты инженерной компании «НГКИ» выполнили масштабный и очень сложный проект по обмерным работам и детальному моделированию трёх плотно насыщенных технологическим оборудованием производственных корпусов нефтехимического завода в республике Башкортостан для целей реконструкции. Съёмка на данном крупном объекте промышленности была произведена по технологии лазерного сканирования. Получился действительно эпохальный проект, занявший суммарно более года работы наших лучших специалистов.
Инженерная компания «НГКИ» выполнила крупный проект по обмерным работам и созданию точной исполнительной модели строительных конструкций группы цехов лиственного потока крупнейшего российского целлюлозно-бумажного комбината в Восточной Сибири. Обмерные работы на данном объекте были произведены методом 3D лазерного сканирования. Целью данного проекта было получение точной трёхмерной обмерной исполнительной модели для проектирования реконструкции предприятия. Заказчиком работ выступила компания-проектировщик предприятий целлюлозно-бумажной промышленности.
Специалисты инженерного предприятия «НГКИ» выполнили проект по лазерному сканированию и построению точной и детальной исполнительной 3D модели автомобильного моста через реку Дон в Ростовской области. Весь комплекс инженерных изысканий был произведён для целей мониторинга текущего состояния и обслуживания моста. Одной из поставленных задач также являлась подготовка основы для создания специальной автоматической цифровой системы мониторинга мостовых конструкций.
Инженерная компания «НГКИ» выполнила проект по лазерному сканированию основного цеха золотоизвлекательной фабрики в городе Бодайбо на северо-востоке Иркутской области. Обмерные работы на объекте были произведены по заказу проектной организации, перед которой была поставлена задача подготовки проекта реконструкции данного предприятия, для целей преобразования проектной документации цеха ЗИФ в точную исполнительную 3D модель по данным лазерного сканирования.
Предприятие «НГКИ» завершило выполнение масштабного проекта по исполнительной съемке и подготовке обмерных чертежей строительных конструкций на химическом заводе «Акрон», расположенном в Великом Новгороде, для целей технической экспертизы и проектирования реконструкции. Съемка строительных конструкций на территории данного промышленного предприятия выполнялась с применением технологии лазерного сканирования, а также электронного тахеометра. В сумме на выполнение полевого и камерального этапов работ по данному проекту потребовалось более полугода.
Специалисты инженерного предприятия «НГКИ» выполнили лазерное сканирование и построение точных обмерных моделей обвалоопасных горных склонов вблизи Зеленчукской ГЭС-ГАЭС, расположенной в Карачаево-Черкесской республике вблизи посёлка Кумыш. Работы были выполнены по заказу московской проектной организации для целей подготовки проекта укрепления склонов вблизи электростанции. Съёмка склонов общей площадью 12 га заняла 15 рабочих дней, а построение обмерных моделей потребовало ещё месяц работы.
Компания «НГКИ» завершила выполнение третьего этапа проекта по лазерному сканированию и 3D моделированию нескольких промышленных установок на территории Рязанского нефтеперерабатывающего завода. На завершающем третьем этапе работ по данному проекту нашими специалистами была построена точная и актуальная трехмерная модель электрического обессоливателя в формате AutoCAD.
Инженерная компания «НГКИ» завершила второй этап проекта по трехмерному наземному лазерному сканированию и построению 3D моделей нескольких промышленных установок на территории Рязанского нефтеперерабатывающего завода. На втором этапе работ по данному проекту нашими специалистами была создана точная 3D модель насосной станции в формате AutoCAD.
Компания «НГКИ» завершила первый этап проекта по 3D лазерному сканированию и созданию трехмерных моделей нескольких промышленных установок на территории Рязанского нефтеперерабатывающего завода. На первом этапе работ по проекту нашими специалистами была построена точная 3D модель теплообменника в формате AutoCAD.
Сотрудники инженерного предприятия «НГКИ» завершили выполнение масштабного проекта по наземному лазерному сканированию и созданию точной трехмерной модели и обмерных чертежей Майнского гидроузла, который является контррегулятором Саяно-Шушенской ГЭС и входит в единую гидроэнергосистему с ней. В общей сложности нашими специалистами было отсканировано более 85 гектаров площади со всеми сооружениями, постройками, устройствами и прилегающей к ГЭС территорией.
Специалисты инженерной компании «НГКИ» выполнили проект по наземному трехмерному лазерному сканированию, 3D моделированию, составлению точных обмерных чертежей и топографических планов ОРУ 220 кВ и ОРУ 500 кВ Зейской ГЭС. В ходе выполнения работ нашими сотрудниками была проведена съемка по технологии 3D лазерного сканирования на площади около 5 гектаров. По окончании проекта Заказчику были переданы цифровые трехмерные модели, комплект обмерных чертежей и топографические планы масштаба 1:500.
Компания «НГКИ» выполнила масштабный проект по созданию цифровой трехмерной модели цеха по производству элементарной серы Медного завода Заполярного филиала ОАО «ГМК «Норильский Никель». Целью проекта являлось построение точной трехмерной модели участка производства элементарной серы для проектирования реконструкции технологической линии. Работы выполнялись в условиях действующего производства, сопровождавшегося вибрацией, частой сменой температуры, иногда при полном отсутствии оптической видимости.
Летом 2009 года на Саяно-Шушенской ГЭС произошла крупная техногенная катастрофа, в результате которой один из гидроагрегатов электростанции был практически вырван напором воды. 3D лазерное сканирование места аварии выполнили специалисты компании «НГКИ». По результатам проведенного лазерного сканирования наши сотрудники изготовили и передали Заказчику полный комплект трехмерных моделей и точных исполнительных чертежей, которые позволили успешно реализовать проект по извлечению разрушенных гидроагрегатов из машинного зала для целей их дальнейшей утилизации.
Специалисты инженерной компании «НГКИ» завершили проект по построению исполнительных чертежей камеры, голов и ворот одного из шлюзов Волго-Донского судоходного канала по данным выполненного наземного лазерного сканирования. Эта работа была проведена для фиксации геометрии гидротехнического сооружения, подверженного сильному влиянию агрессивной среды вследствие его активной эксплуатации и сезонным изменениям температур и уровня грунтовых вод.
Cпециалистами инженерной компании «НГКИ» выполнен крупный проект по трехмерному лазерному сканированию и созданию 3D моделей и генеральных планов в масштабе 1:500 площадок УКПГ (Установка комплексной подготовки газа) Уренгойского нефтегазоконденсатного месторождения для решения в дальнейшем задач по реконструкции этих площадок УКПГ.
Специалисты нашей компании завершили проект по 3D лазерному сканированию внешних сооружений и машинного зала Нижегородской ГЭС. Работы  проводились в рамках проекта по разработке проектной документации комплексной реконструкции НГЭС.
Специалисты компании «НГКИ» завершили проект по лазерному сканированию и созданию трёхмерной модели части машинного зала АЭС.
Закончен проект по трехмерному моделированию объектов ж/д инфраструктуры на участке Московской железной дороги, выполненный на основе данных, полученных с помощью системы мобильного сканирования.

Подробное описание некоторых проектов компании «НГКИ», выполненных на объектах промышленности, энергетики и транспортной инфраструктуры:

Компания «НГКИ» выполнила проект по обмерам турбины гидроагрегата ГЭС для целей получения точной исполнительной 3D модели фактического состояния турбины после длительного периода эксплуатации с учётом всех нарушений формы поверхности лопаток турбины, возникающих из-за кавитации. Обмеры были произведены методом лазерного сканирования. Заказчику передана сшитая и прореженная точечная 3D модель турбины.
Компания «НГКИ» выполнила проект по обмерным работам и созданию исполнительной 3D модели трубопроводов нефтехимического завода в Подмосковье для целей подготовки проекта реконструкции установки по производству формалина. Обмерные работы были выполнены методом лазерного сканирования. По результатам обмеров была построена актуальная исполнительная 3D модель объекта в формате DWG с точностью 1 см.
Инженерная компания «НГКИ» выполнила очень крупный и чрезвычайно сложный проект по инженерным изысканиям в промышленности, который состоял в проведении лазерного сканирования и построении точных исполнительных 3D моделей трёх производственных корпусов нефтехимического завода для целей реконструкции. Получился действительно эпохальный проект, занявший более года работы наших лучших специалистов.
Специалисты инженерной компании «НГКИ» выполнили крупный проект по обмерам строительных конструкций группы цехов крупнейшего российского целлюлозно-бумажного комбината в Восточной Сибири и созданию их точной исполнительной модели для целей проектирования реконструкции предприятия. Обмерные работы на данном объекте были произведены по технологии лазерного сканирования.
Инженерная компания «НГКИ» выполнила один из самых крупных проектов по объёму обмерных работ в своей истории: наши специалисты произвели лазерное сканирование комплекса зданий и сооружений Бадаевского пивоваренного завода в центре Москвы. В результате обмерных работ было сделано более 5500 сканов. Съёмка выполнялась лазерными сканерами Leica ScanStation P20 и Z+F Imager 5006.
Специалисты инженерного предприятия «НГКИ» выполнили проект по трёхмерному лазерному сканированию основного цеха золотоизвлекательной фабрики в Бодайбо в Иркутской области. Обмерные работы были произведены для целей преобразования проектной документации цеха ЗИФ в исполнительную 3D модель по данным лазерного сканирования.
Специалисты инженерной компании «НГКИ» выполнили крайне интересный проект по обмерным работам, 3D моделированию и подготовке чертежей Лыковской ГЭС в Мценском районе Орловской области для целей её восстановления и реконструкции. Обмерные работы на объекте были произведены по технологии лазерного сканирования и выполнялись в несколько этапов, в зависимости от готовности того или иного участка.
Инженерное предприятие «НГКИ» выполнило проект по обмерным работам методом лазерного сканирования и построению точной и подробной исполнительной 3D модели моста через реку Дон в Ростовской области. Инженерные изыскания были произведены для целей мониторинга текущего состояния и обслуживания моста. Одной из задач была подготовка основы для создания системы мониторинга мостовых конструкций.
Специалисты инженерной компании «НГКИ» выполнили интересный проект по лазерному сканированию и построению точной обмерной 3D модели обвалоопасных склонов вблизи Зеленчукской ГЭС в Карачаево-Черкесии. Работы были выполнены по заказу московского проектного института для подготовки проекта укрепления склонов. Помимо трёхмерной модели склонов также был подготовлен отчёт о топографо-геодезических изысканиях.
Инженерная компания «НГКИ» выполнила точные обмерные работы подающих трактов, спиральных камер, статоров и отсасывающих трактов гидроагрегатов Верхнетуломской ГЭС, подлежащих замене. Проектировщикам эти данные были необходимы для выбора оптимальной конструкции роторов и лопастей проектируемых гидроагрегатов. Обмерные работы были выполнены с применением технологии лазерного сканирования.
Инженерное предприятие «НГКИ» выполнило проект по обмерным работам и построению исполнительной 3D модели строящегося производственного корпуса фармацевтической фабрики во Владимирской области. Съёмка объекта проводилась с помощью технологии лазерного сканирования. Производство обмерных работ и последующее создание точной 3D модели здания были выполнены нашими специалистами за две недели.
В апреле — июне 2012 года инженерная компания «НГКИ» выполнила проект по точным обмерам производственного корпуса на одном из крупных нефтегазовых месторождений на этапе монтажа оборудования с помощью технологии лазерного сканирования. Целью выполненной работы был контроль соответствия проектной документации строящегося объекта и монтируемого в производственном корпусе оборудования.
Для целей обеспечения подготовки проекта комплексного технического перевооружения силового оборудования и РЗА ОРУ 220 кВ и 500 кВ Зейской ГЭС инженерная компания «НГКИ» выполнила лазерное сканирование территории и оборудования. По результатам выполненной съемки нашими специалистами были построены 3D модели и составлены топографические планы ОРУ 220 кВ и ОРУ 500 кВ Зейской ГЭС.
Компания «НГКИ» выполнила крупный проект по проведению исполнительной съемки методом лазерного сканирования и созданию трехмерной цифровой модели и комплекта чертежей Майнского гидроузла и береговых примыканий для целей подготовки проекта реконструкции гидроузла, который является контррегулятором Саяно-Шушенской ГЭС и образует вместе с ней единый энергетический комплекс.
В рамках производства инженерных изысканий для проекта реконструкции открытого распределительного устройства 500 кВ Саяно-Шушенской ГЭС специалисты компании «НГКИ» выполнили наземное трехмерное лазерное сканирование, создание комплекта чертежей и построение 3D модели всех элементов конструкций, сооружений и объектов ОРУ гидроэлектростанции.
Специалисты компании «НГКИ» выполнили крупный проект по лазерному сканированию и построению точной и подробной трехмерной модели фактического состояния установки ЛЧ24-2000 (по гидроочистке дизельного топлива) Московского нефтеперерабатывающего завода для целей подготовки проекта реконструкции. Кроме 3D модели, Заказчику также был предоставлен полный комплект исполнительных чертежей в формате AutoCAD.
Компания «НГКИ» выполнила масштабный проект по проведению 3D исполнительной съемки методом наземного лазерного сканирования и построению точной трехмерной модели трубопровода горячего промперегрева блока 800 МВт Пермской ГРЭС. Данные работы были произведены по заказу проектного института, разрабатывающего проект реконструкции Пермской ГРЭС.
Специалистами компании «НГКИ» произведены работы по лазерному сканированию трех разрушенных гидроагрегатов и окружающей части машинного зала Саяно-Шушенской ГЭС и созданы цифровая 3D модель и полный комплект обмерных чертежей. При этом съемке и моделированию подлежали все объекты крупнее 20 см. Полевая и камеральная стадии работ в общей сложности заняли около полутора месяцев.
Во второй половине 2006 года специалистами нашей компании был выполнен крупный проект по лазерному сканированию и последующему созданию трехмерных моделей и топографических планов в масштабе 1:500 площадок УКПГ (Установка комплексной подготовки газа) Уренгойского нефтегазоконденсатного месторождения для решения в дальнейшем задач по реконструкции площадок УКПГ.
Целью данного проекта было создание точной трехмерной модели участка производства элементарной серы для проектирования реконструкции технологической линии. Работы выполнялись в условиях действующего производства, сопровождавшегося вибрацией, частой сменой температуры, иногда при полном отсутствии оптической видимости.
В ноябре 2003 года инженерами нашей компании был выполнен проект по оперативной съемке аварийного участка Московского метрополитена с помощью технологии наземного лазерного сканирования и построению на основе полученных реалистичных цифровых данных необходимого комплекта чертежей для проведения ремонтно-восстановительных работ на объекте.

Стоимость производства обмерных работ и построения трёхмерных моделей

Стоимость построения трёхмерной модели промышленной территории, технологической установки или цеха зависит главным образом от двух основных факторов:
детальность модели: то есть, наименьший размер каждого отдельного объекта, отображаемого в модели; данный показатель, в свою очередь, зависит от целей создания трёхмерной модели, а также того, кто будет ей пользоваться; как правило, модель для целей проектирования создаётся с детальностью 5 см, тогда как для целей визуализации — с детальностью 15 см и более;
сложность объекта: то есть, насыщенность объекта элементами инфраструктуры, такими как трубы, различные строительные конструкции, приборы КиП, кабельные лотки и прочее; например, прокатный цех металлургического завода менее насыщен оборудованием, чем плавильный цех того же завода или ректификационная колонна на НПЗ, поэтому конечная стоимость зависит и от того, насколько сложен объект.

За те 10–15 лет, что лазерное 3D сканирование окончательно стало традиционным способом и методом изысканий, была выработана удобная и простая методика грубого, ориентировочного расчёта стоимости работ. Данная методика основана на стоимости создания трёхмерной модели за некую условную единицу. Причём, при создании модели цеха или отдельно стоящей технологической установки удобно использовать цену за один кубический метр, а при создании модели промышленной территории за один гектар. На основе многолетнего опыта проведения подобных съёмок, мы можем с большой долей вероятности утверждать, что в большинстве случаев стоимость создания трёхмерной модели предприятия средней сложности с уровнем детальности в 5 см составляет 30–80 рублей / куб.м, а промышленной территории средней загруженности с детальностью 15–25 см составляет 200–500 тысяч рублей / га.

Само собой разумеется, что приведённые выше цифры стоимости являются условными и служат только ориентиром для проектировщиков, которые нуждаются в определении масштаба цен на подобную работу.


Для определения точной стоимости 3D моделирования, необходимо:
— точное знание корпоративных нормативов выработки специалистов в процессе 3D лазерного сканирования, сшивки сканов и трёхмерного моделирования;
— выработка точного и подробного технического задания вместе со специалистами Заказчика перед началом оценки стоимости работ;
— сбор и анализ всего доступного объёма информации об объекте (чертежи, фотографии, планы и прочее);
— выбор критерия оценки стоимости работ.

Главным критерием оценки стоимости обмерных работ и подготовки исполнительной документации является оценка по трудозатратам.
Обмерные работы и подготовка отчётных материалов делятся на 3 этапа:
1. Полевые работы: лазерное сканирование объекта и привязка результатов съёмки к избранной системе координат;
2. Первый этап камеральных работ: сшивка и чистка облаков точек измерений;
3. Второй этап камеральных работ: подготовка обмерной / исполнительной документации.
Для каждого из этих этапов существует свой подход к оценке трудозатрат и итоговой стоимости работ.


Рассмотрим подробнее трудозатраты на каждом из этапов.

1. 3D лазерное сканирование.
Трудозатраты в поле определяются:
— объёмом работ по привязке результатов сканирования к заданной системе координат;
— количеством сканов, необходимых для лазерного сканирования объекта согласно ТЗ;
— количеством точек измерения в одном скане, то есть длительностью получения одного скана.
Плотность сканирования, то есть количество сканов на единицу площади и количество точек измерения в одном скане определяется заданной в техническом задании детальностью моделирования.
Зная заданную детальность 3D моделирования и имея на руках планы объекта и его детальные фотографии, можно оценить количество сканов, необходимое для съёмки объекта. Зная потребную длительность получения одного скана и необходимое количество сканов, можно оценить трудозатраты на полевой этап.

Для малых и средних объектов (до 500–600 сканов) итоговая погрешность оценки трудозатрат опытным специалистом по предоставленным планам и фотографиям не превысит 10–15% от полного объёма работ, что вполне допустимо при расчёте договорной стоимости работ.
Для крупных объектов (1000 и более сканов) погрешность оценки по предоставленным планам и фотографиям может достигать 30%, поскольку, как правило, планы и фотографии не дают полной информации по загруженности объекта и степени доступности его отдельных частей для выполнения лазерного сканирования. Нехватка информации вполне естественно приводит к перезакладу в объёме работ, то есть и к фактическому увеличению стоимости работ. Поэтому на крупных объектах наиболее оптимальной является оценка стоимости полевых работ за 1 скан и итоговая оплата по фактическому количеству отснятых сканов.

2. Сшивка и чистка облаков точек измерений.
Трудозатраты на данной стадии работ однозначно определяются количеством сшиваемых сканов. Поэтому точность предварительной оценки необходимого количества сканов напрямую сказывается на точности оценки стоимости работ по сшивке и фильтрации помех.
Как говорилось выше, для малых и средних объектов предварительная оценка количества сканов на объекте является достаточно точным критерием оценки стоимости работ.
Для крупных объектов наиболее оптимальной является оценка стоимости за 1 сшитый скан и оплата по фактическому количеству сшитых сканов; как правило, количество сшитых сканов незначительно меньше количества отснятых сканов из-за отбраковки некоторых сканов по их качеству.

3. Построение исполнительных моделей объектов.
Объём работ по 3D моделированию зависит от количества сканов на объекте. Но эта зависимость далеко не прямая, поэтому делать оценку объёма моделирования по количеству сканов не имеет смысла.
Наиболее точная оценка трудозатрат на 3D моделирование сложных промышленных объектов может быть сделана только после детального ознакомления с самим объектом съёмки, которое происходит именно в процессе лазерного сканирования (в 90% случаев 3D сканирование сопровождается детальной фотофиксацией объекта) и сшивки облаков измерения. По этой причине для защиты от «перезаклада» в стоимости работ по моделированию крупных объектов, оценку стоимости этих работ следует производить после завершения 3D сканирования и сшивки облаков по готовым сшитым облакам точек, а также по результатам фотофиксации с участием в оценке трудозатрат на моделирование тех инженеров, которые производили сканирование и сшивку облаков.

Примеры некоторых проектов, выполненных компанией «НГКИ» на объектах промышленности и энергетики:

Ознакомиться с подробным описанием наиболее интересных проектов, выполненных нашими специалистами в сегменте инженерных изысканий на объектах промышленности и энергетики, вы можете в разделе «Проекты» →

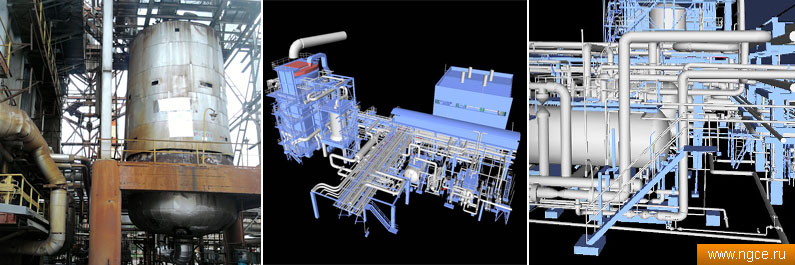

Наземное лазерное сканирование и создание трехмерной модели технологической установки на территории нефтеперерабатывающего завода

«НГКИ»: Лазерное сканирование и 3D моделирование технологической установки на НПЗ

Заказчиком этой съемки выступил один из проектных институтов, разрабатывавший проект реконструкции установки гидроочистки дизельного топлива. Проект создавался в трехмерной среде проектирования компании AVEVA, и для его реализации проектировщик должен был получить исходную модель установки в формате PDMS. Площадь установки составляла не более 1 га, а общий объем всех ее конструкций не превышал 100 тысяч кубических метров. Лазерное сканирование данной установки совместно с традиционной топографической съемкой заняло около 1 месяца. Было получено более 800 отдельных сканов.

На очистку, сшивку сканов и построение модели было затрачено около 4 месяцев. В результате была создана модель установки с подробностью 5 см (все трубопроводы, строительные конструкции, эстакады) в файловом формате PDMS. В дальнейшем эта модель была использована проектировщиками в качестве исходной основы для создания проекта реконструкции.

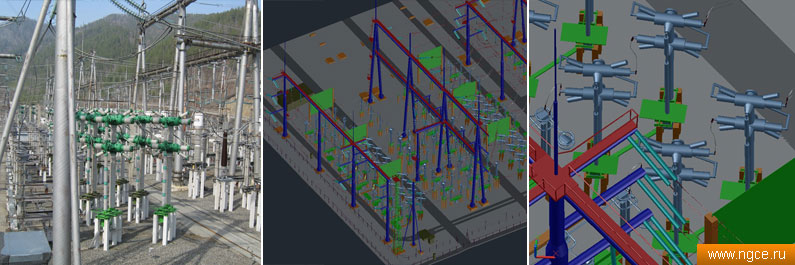

3D лазерное сканирование и построение трехмерной модели открытого распределительного устройства (ОРУ) СШ ГЭС 500 кВ

«НГКИ»: Лазерное сканирование и 3D моделирование ОРУ на Саяно-Шушенской ГЭС (500 кВ)

Проектный институт «Ленгидропроект», ведущий работы по реконструкции открытого распределительного устройства (ОРУ) Саяно-Шушенской ГЭС, выступил непосредственным заказчиком съемки с применением технологии лазерного сканирования и последующего 3D моделирования всех сооружений и объектов на территории ОРУ. Была поставлена задача получить точную актуальную 3D модель для использования ее в качестве основы для проекта прокладки новых коммуникаций через территорию ОРУ. Выполнить столь сложную задачу проектирования практически невозможно, используя только традиционные плоские чертежи. Поэтому предпочтение было отдано трехмерной модели. Площадь съемки с помощью 3D лазерного сканирования составила чуть более 5 га. Общий срок полевого этапа составил около 3 недель. Времени на обработку сканов и создание модели потребовалось 2 месяца. Формат готовой модели — DWF.

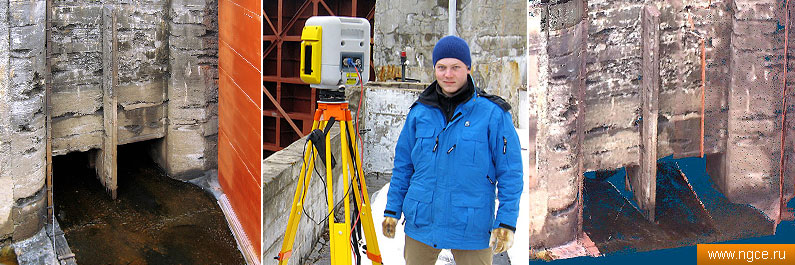

Лазерное сканирование голов устоев шлюзов Беломорско-Балтийского канала

«НГКИ»: Лазерное сканирование и трехмерное моделирование голов устоев шлюзов Беломорско-Балтийского канала

В апреле и мае 2010 года сотрудниками инженерной компании «НГКИ» было произведено 3D лазерное сканирование голов шлюзов №6, №7 и №15 Беломорско-Балтийского канала с целью создания высокоточных чертежей разрушения бетонных поверхностей устоев голов шлюзов.

Для проведения съемочных работ вода должна быть полностью откачана из камер, и все поверхности камер шлюзов должны быть свободны от снега. То есть, все обмерные работы с применением технологии трехмерного наземного лазерного сканирования должны были быть выполнены нашими специалистами в крайне короткий временной период от момента полного таяния снега до момента начала навигации.

В этих условиях наилучшим образом проявляются такие безусловные преимущества 3D лазерных сканирующих систем как высочайшая производительность и достаточно малая зависимость от погодных условий и освещенности объекта. Лазерное сканирование голов шлюзов Беломорско-Балтийского канала в сумме заняло 14 рабочих дней с переездами. За это время отсканировано 16 устоев голов шлюзов, инструментально снято 96 привязочных сфер. Такая технология показывает высокую точность связывания полученных сканов в единое облако точек. В результате расхождения между сканами не превысили значение в 5–8 мм.

По результатам выполненного наземного лазерного сканирования специалистами инженерной компании «НГКИ» были построены подробные чертежи развернутых в план устоев голов шлюзов канала с нанесенными на них площадными контурами каверн и выбоин в бетоне с указанием глубины каверн.

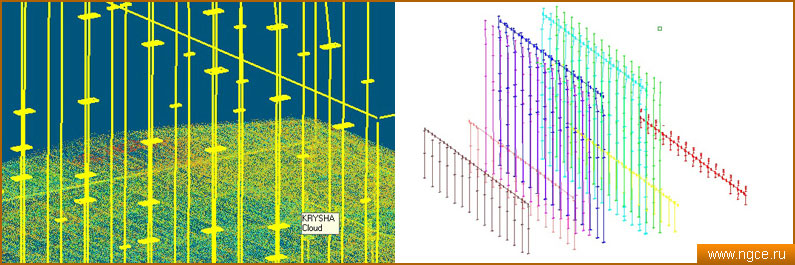

Лазерное сканирование и создание исполнительных чертежей строительных конструкций Березовской ГРЭС

«НГКИ»: Лазерное сканирование и создание исполнительных чертежей строительных конструкций ГРЭС

Лазерное 3D сканирование здания действующего блока ГРЭС было произведено в рамках проекта по техническому обследованию строительных конструкций ГРЭС. Непосредственной же задачей нашей компании в рамках данного проекта было точное определение текущего положения несущих металлических конструкций (колонн) корпуса ГРЭС и построение исполнительных чертежей.

Чрезвычайная загруженность помещений оборудованием, строительными конструкциями не позволяла использовать традиционные методы геодезической съемки. Кроме этого, еще ряд обстоятельств осложняли работу: запыленность, вибрация, высокая (до 50°) температура, несущие балки высотой около 100 м.

Общее время на съемку составило около 5 недель. Для моделирования 150 несущих колонн было получено около 800 сканов. Обработка сканов и создание исполнительных чертежей заняли 2 месяца.
