Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры

Навигация по разделу:

Особенности сегмента

Проведение обмерных работ является обязательным и важным этапом реставрации объектов культурного наследия и памятников архитектуры. Владея всеми необходимыми технологиями, такими как наземное лазерное сканирование, тахеометрические и GPS-измерения, и обладая многолетним опытом обмерных работ, инженерная компания «НГКИ» производит архитектурные обмеры объектов историко-культурного наследия и памятников архитектуры.

Традиционный подход к выполнению архитектурных обмеров заключается в построении обмерных чертежей объектов реставрации и их отдельных элементов по фотографиям с учетом габаритных размеров, полученных путем замеров лазерными рулетками. Такой подход и трудоемок, и вместе с тем неточен. Компания «НГКИ» постоянно осуществляет архитектурные обмеры объектов историко-культурного наследия с применением новейшей технологии 3D лазерного сканирования, обладающей существенным превосходством в точности, детальности и скорости выполнения обмерных работ перед традиционными методами.

Обмерные работы руин древнего храма Звартноц в Армении по технологии трехмерного лазерного сканирования

Важной особенностью данного сегмента работ нашей компании являются, прежде всего, детальное изучение объекта в процессе подготовки технического задания и плотное взаимодействие геодезистов, выполняющих обмерные работы, с реставратором, заказывающим архитектурные обмеры, причем как на этапе составления техзадания на проведение обмерных работ, так и на стадии подготовки чертежей.

Сочетание богатого многолетнего опыта работы наших специалистов в области производства архитектурных обмеров с их готовностью учитывать пожелания реставраторов на этапах подготовки технического задания и исполнения работ позволяет нам качественно и в установленные сроки выполнять обмерные работы любой сложности.

С подробным описанием наиболее интересных проектов, выполненных специалистами нашей инженерной компании на объектах историко-культурного наследия и архитектуры, вы можете ознакомиться в разделе «Проекты» здесь.

Если вас заинтересовали наши работы в области архитектурных обмеров объектов историко-культурного наследия, вы можете скачать наш буклет с описанием технологии и оказываемых услуг в формате PDF:
Лазерное сканирование и обмерные работы на объектах историко-культурного наследия и памятниках архитектуры.

Точные обмеры скульптурной группы на здании в Москве методом лазерного сканирования для целей реставрации

Виды выполняемых работ

— обмеры фасадов;
— обмеры внутренних помещений;
— обмеры элементов интерьеров.

Информация, необходимая для формирования технического задания, а также для определения объёма и стоимости работ

— фотографии объекта;
— имеющиеся чертежи и планы объекта;
— для сложных объектов обязательным условием является предварительный выезд наших специалистов на объект с целью детального ознакомления.

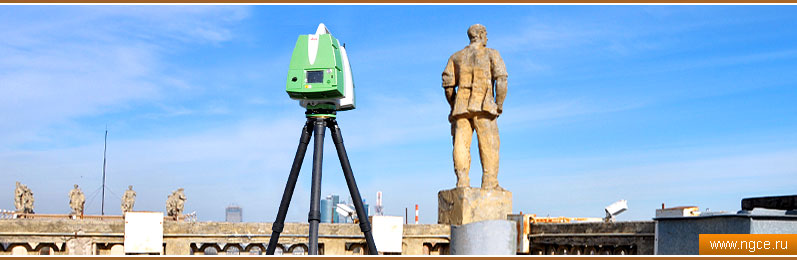

3D лазерное сканирование на крыше здания Главного штаба Сухопутных войск для составления обмерных чертежей

Отчётные материалы

Результаты выполненных обмерных работ передаются Заказчику в согласованной единой системе координат и высот, а также в заданном формате (в большинстве случаев, в формате .DWG) в следующем виде:
— чертежи фасадов разной степени сложности;
— чертежи кровли;
— разрезы и сечения;
— поэтажные планы;
— чертежи общего вида интерьеров;
— чертежи элементов декора фасадов и интерьеров;
— ортофотопланы;
— 3D модели объекта в целом или его отдельных элементов.

Краткое описание проектов, выполненных инженерной компанией «НГКИ» на объектах историко-культурного наследия:

Инженерное предприятие «НГКИ» выполнило лазерное сканирование деревянного храма Преображения Господня на острове Кижи в республике Карелия, входящего в состав знаменитого храмового комплекса Кижского погоста на территории музея-заповедника «Кижи». 3D обмерные работы этого всемирно известного шедевра русского деревянного зодчества, возведённого в 1714 году, являющегося памятником федерального значения, объектом культурного наследия народов Российской Федерации и внесённого в список Всемирного природного и культурного наследия ЮНЕСКО, были произведены при помощи сканирующей 3D системы Leica ScanStation P40 для целей подготовки очередного проекта по реставрации церкви. Лазерному сканированию подлежали фасады и интерьеры всех ярусов храма. Детальные 3D обмеры всего величественного строения заняли три дня, а затем ещё столько же времени понадобилось специалистам нашей компании на обработку полученных данных и сшивку сканов в единое облако точек. Полученные в результате итоговые точечные 3D модели деревянного храма были переданы Заказчику работ в стандартном формате RCP и сразу же стали незаменимым материалом в работе проектировщиков.
Специалисты инженерной компании «НГКИ» выполнили 3D обмеры знаменитой Каскадной лестницы в Кисловодске, которая является объектом культурного наследия времён СССР, для целей подготовки проекта её реставрации. Обмерные работы были проведены по технологии 3D лазерного сканирования при помощи системы Leica RTC360 по заказу реставрационной организации, ведущей проект по реставрации данной уникальной постройки 30-х годов XX века. Как обычно, реставраторы потребовали высокой плотности лазерного сканирования для возможности точного воспроизведения декора всех объектов на самой лестнице и декоров зданий, примыкающих к ней по облакам точек 3D лазерного сканирования. Единственной особенной просьбой реставраторов в данной работе было убрать всех многочисленных посетителей лестницы из итоговой точечной 3D модели. Точечная 3D модель Каскадной лестницы в Кисловодске была передана Заказчику в стандартном формате RCP и стала незаменимым материалом в работе проектировщиков.
Инженерная компания «НГКИ» выполнила 3D обмеры колокольни Спасо-Преображенского Соловецкого монастыря в Белом море для целей подготовки реставрации. Обмерные работы были проведены по технологии 3D лазерного сканирования при помощи системы Leica ScanStation P40 по заказу реставрационной организации, ведущей проект по реставрации этого известного памятника историко-культурного наследия. Съёмке подлежали фасады и интерьеры всех ярусов пятидесятиметровой колокольни и прилегающих пристроек. Лазерное сканирование всех строений заняло три дня работы наших специалистов, столько же времени уже на камеральном этапе работ потребовалось на сшивку полученных сканов в единое облако точек. Итоговая точечная 3D модель колокольни Соловецкого монастыря была передана Заказчику в стандартном формате RCP и стала незаменимым материалом в работе проектировщиков.
Инженерная компания «НГКИ» выполнила 3D обмеры фресок в церкви Рождества Богородицы в Бутырской слободе в Москве для целей реставрации настенной живописи. Обмерные работы были проведены по технологии лазерного сканирования. Параллельно с лазерным сканированием было произведено фотографирование на профессиональную камеру Canon, смонтированную непосредственно на сканер Leica ScanStation P40, что позволило в реальном времени расцвечивать сканы в цвета фотографий, получаемых этой камерой. Для улучшения цветопередачи при 3D лазерном сканировании фресок мы дополнительно обеспечили подсветку сканируемой настенной живописи. Полученные облака точек позволяют весьма существенно облегчить проектирование реставрации живописи в храмах при приемлемом увеличении стоимости обмерных работ.
Инженерная компания «НГКИ» выполнила лазерное сканирование и 3D моделирование фасадов зданий и территории Суздальского кремля для целей видеомэппинга (3D mapping). 3D мэппинг (видео-мэппинг) — современная технология проведения разнообразных световых и лазерных представлений, главный принцип которой состоит в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. 3D лазерное сканирование было произведено системой Leica ScanStation P20 за один рабочий день. По данным обмерных работ наши специалисты построили точную обмерную 3D модель фасадов зданий и территории Суздальского кремля, которая будет использоваться специалистами Заказчика для проектирования представления со световым шоу и видеотрансляциями на стены и здания кремля в период празднования Нового года и Рождества Христова. Заказчик остался очень доволен полученными итоговыми материалами.
Специалисты инженерной компании «НГКИ» выполнили лазерное сканирование исторического здания на Гоголевском бульваре в центре Москвы для целей подготовки проекта его реставрации. Данный дом был возведен в 1830-х годах и принадлежал известному русскому военачальнику, ветерану нескольких войн генералу Алексею Петровичу Ермолову, сейчас это памятник культурного наследия XIX века. Хотя фасады дома выходят на Бульварное кольцо, официальный адрес относит его к соседнему Нащокинскому переулку. Обмерные работы были осуществлены нами сканирующей 3D системой Leica ScanStation P40, а по результатам обмеров нами был подготовлен полный комплект необходимых обмерных чертежей. Лазерное сканирование фасадов здания было произведено за один рабочий день, ещё полторы недели потребовалось на составление чертежей. Точечная 3D модель исторического здания в Нащокинском переулке и весь комплект подготовленных обмерных чертежей в формате AutoCAD были переданы Заказчику и сразу же стали важным материалом в работе проектировщиков-реставраторов.
Специалисты инженерного предприятия «НГКИ» выполнили обмеры и 3D моделирование исторического особняка в центре Ярославля на площади Челюскинцев для целей подготовки проекта его реставрации и реконструкции. Заброшенный исторический особняк был выкуплен в частное пользование, но по действующему законодательству при приспособлении здания к современному использованию в качестве жилого строения должен быть сохранён его исторический внешний вид и интерьеры. В связи с этим новые собственники обратились к реставраторам, которые для обмеров и 3D моделирования привлекли нашу компанию. Обмерные работы были произведены по технологии лазерного сканирования. Заброшенное и сильно захламлённое здание со сложным подвалом было отсканировано за два рабочих дня. Сшивка сканов в единое облако точек лазерного сканирования также заняла у нас два дня. А вот построение точной обмерной 3D модели в ArchiCAD (формат PLN) заняла гораздо больше времени из-за того, что программное обеспечение для проектирования зданий предоставляет очень немного возможностей для точного моделирования далеко не идеальных стен старинных зданий и сооружений.
Инженерная компания «НГКИ» выполнила 3D обмеры настенной живописи в храме Успения Пресвятой Богородицы в Вешняках на востоке Москвы для целей реставрации. Обмерные работы были проведены по технологии лазерного сканирования. Для оценки площади росписи и потребности в её реставрации Заказчики попросили нас отсканировать живопись в Успенской церкви в Вешняках и передать им помимо облаков точек 3D лазерного сканирования ещё и ортофотоизображения настенной живописи. Что и было нами сделано. Так как установить в работающем храме профессиональное осветительное оборудование не было никакой возможности, обмеры живописи были проведены в естественном освещении храма с включёнными фотокамерами сканера. Заказчик получил точечные 3D модели интерьеров храма и ортофотоизображения расписанных стен и потолка в реальных цветах.
Инженерная компания «НГКИ» выполнила проект по обмерам фасадов здания бывшего кинотеатра «Слава» в районе Перово города Москвы методом лазерного сканирования для целей подготовки проекта его восстановления после пожара, произошедшего в 2007 году, после чего это историческое здание так и стояло заброшенным и практически разрушенным. Обмерные работы были произведены 3D лазерным сканером Leica RTC360 с внутренней цифровой фотокамерой и заняли всего полдня. Ещё около месяца потребовалось нам на обработку облаков точек лазерного сканирования, их сшивку в единую точечную 3D модель и построение комплекта необходимых обмерных чертежей фасадов здания в формате DWG (AutoCad), необходимых для специалистов компании, занимающейся строительной экспертизой и подготовкой проектов строительства, ремонта и восстановления зданий и сооружений, которая как раз и выступила Заказчиком этого проекта.
Специалисты инженерной компании «НГКИ» выполнили проект по лазерному сканированию и 3D моделированию фасада и дворовой территории знаменитого Дома Пашкова в центре Москвы. Точные обмерные работы и построение 3D моделей были произведены для целей 3D mapping. 3D мэппинг (видео-мэппинг) — это современная технология проведения различных световых и лазерных представлений, главный принцип которой заключается в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. 3D лазерное сканирование было произведено системой Leica ScanStation P40 за один рабочий день. Поскольку расстановка транслирующих установок изначально планировалась на территории двора здания, его кровлю мы вообще не сканировали. Итоговая 3D модель самого фасада здания была построена как твердотельная, тогда как 3D модели скульптур и декоров были выполнены как триангуляционные.
Инженерная компания «НГКИ» выполнила обмеры интерьеров и скульптур в Троицком соборе Александро-Невской лавры в Санкт-Петербурге для целей реставрации. Обмерные работы были произведены по технологии лазерного сканирования с высокой плотностью облаков точек. Помимо интерьеров храма, нами были отсканированы четыре двухфигурные и двенадцать однофигурных скульптур, а также барельеф над входом в собор. Поскольку реставраторы давно сами работают с облаками точек лазерного сканирования, они и в этот раз попросили подготовить для них точечную обмерную 3D модель в формате RCP. Реставраторы остались очень довольны полученными результатами работ, позволяющими точно определить место, размеры, геометрию и фактическое состояние всех интересующих элементов без выезда на объект.
Специалисты инженерной компании «НГКИ» выполнили обмеры интерьеров храма Троицы Живоначальной в городе Троицк Челябинской области для целей реставрации настенной живописи. Обмерные работы были проведены методом лазерного сканирования с одновременным фотографированием фресок. По окончании полевых и камеральных работ нами была передана реставраторам сшитая трёхмерная точечная модель интерьеров храма с наложенным на сканы фотоизображением, полученным цифровыми камерами сканера. Реставраторы остались очень довольны полученными результатами работ, позволяющими точно определить место, размеры, геометрию, цвета и фактическое состояние каждого из фрагментов настенной живописи без выезда на место.
Инженерное предприятие «НГКИ» выполнило архитектурные обмеры фасадов жилых корпусов исторического здания гостиницы «Украина» в Москве для целей подготовки проекта их реставрации. Обмерные работы были произведены методом лазерного сканирования при помощи системы Leica ScanStation P40. Заказчику требовалась по возможности максимальная детальность 3D сканирования фасадов. Здание и по наружным, и по внутренним фасадам окружено большими деревьями, благо на момент обмеров пока ещё не было густой листвы. В результате Заказчику нами были переданы точечные обмерные модели корпусов в формате RCP, хотя формат PTX очень часто оказывается более удобным для решения задач визуального обследования фасадов.
Инженерная компания «НГКИ» выполнила точные архитектурные обмеры колокольни храма Петра и Павла в Казани для целей подготовки проекта её реставрации. Для съёмки применялись две технологии обмерных работ: 3D лазерное сканирование здания храма с поверхности земли и фотограмметрическая съёмка с квадрокоптера недоступных для сканирования участков, причём в данном случае основную роль в обмерах сыграл именно беспилотник, позволивший получить фотографии креста колокольни и всех элементов декора на её фасадах с различных ракурсов и построить по ним точную обмерную 3D модель колокольни в целом, а также отдельных элементов декора. Точность созданной трёхмерной модели колокольни храма Петра и Павла в целом и 3D моделей декоров на её фасадах реставраторов полностью устроила.
Специалисты инженерного предприятия «НГКИ» выполнили 3D обмеры дома усадьбы Шервудов в Москве методом лазерного сканирования для целей подготовки проекта реконструкции. Дом Шервудов, получивший в народе название «дом-теремок», является одним из наиболее интересных памятников архитектуры в Донском районе старой Москвы. Архитектурное бюро, занимавшееся проектом реконструкции, обратилось в нашу компанию с просьбой произвести обмерные работы в помещениях особняка и подготовить комплект исполнительной документации. На 3D лазерное сканирование было затрачено два рабочих дня, ещё две недели потребовалось нам на обработку облаков точек лазерного сканирования и подготовку обмерных чертежей. В результате всех выполненных работ Заказчику были переданы точечные 3D модели и полный комплект обмерных чертежей интерьеров здания.
Специалисты инженерной компании «НГКИ» выполнили проект по обмерам фасадов здания на Садовой-Кудринской улице в центре Москвы для целей подготовки проекта реставрации. Заказчиком работ выступило проектное бюро, которое обратилось к нам с просьбой провести обмерные работы фасадов здания и подготовить точную и актуальную исполнительную документацию: обмерные чертежи и точечные 3D модели с реальной цветовой текстурой. Обмерные работы были выполнены нами методом лазерного сканирования при помощи системы Leica ScanStation P40 и заняли половину рабочего дня. Ещё десять дней были затрачены на обработку и сшивку полученных облаков точек лазерного сканирования и создание комплекта обмерных чертежей фасадов в формате DWG (AutoCAD). Цветные облака точек были обработаны, очищены от посторонних шумов, сшиты и переданы Заказчику в уже привычном и знакомом многим формате E57.
Специалисты инженерного предприятия «НГКИ» оперативно выполнили интересный проект по архитектурным обмерам аварийного здания церкви Святых апостолов Петра и Павла в селе Варзуга, расположенном на юго-востоке Мурманской области, для целей подготовки проекта реставрации этого объекта культурного наследия и замечательного памятника русского деревянного зодчества. Обмеры храма были осуществлены методами лазерного сканирования и аэросъёмки с БПЛА элементов, недоступных для съёмки 3D сканером. Съёмка церкви была проведена при помощи системы Leica RTC360 и квадрокоптера DJI Phantom 4 Pro. По результатам обмерных работ нами были подготовлены исполнительная точечная обмерная 3D модель здания храма и топографический план прилегающей территории в масштабе 1:200.
Инженерная компания «НГКИ» выполнила проект по обмерам фасадов исторического жилого здания в центре Москвы напротив Елисеевского магазина по адресу: улица Тверская, дом 17. Обмерные работы были произведены методом лазерного сканирования для целей построения точной обмерной 3D модели фасадов здания и подготовки проекта ремонта, реставрации, устранения дефектов. Лазерное сканирование производилось системой Leica ScanStation P40, всего было необходимо сделать более 50 сканов, чтобы осуществить обмеры всего здания. К большому сожалению, нам не удалось попасть на крышу данного дома и на кровли соседних строений для обмеров кровли этого здания, но в итоге и полученного результата оказалось вполне достаточно для работы специалистов, проектирующих ремонт и реконструкцию фасадов. Заказчику была передана обмерная точечная 3D модель фасадов здания в форматах RCP и PTX.
Инженерное предприятие «НГКИ» выполнило комплексные 3D обмеры фасадов и кровли здания госпиталя имени Н.Н. Бурденко с применением наземного лазерного сканирования и фотографирования с беспилотника. На обмерные работы основного корпуса, кровли и подкровельного пространства было затрачено 10 дней. Полученные данные будут использованы для разработки проектной документации по ремонту здания, проектированию коммуникаций, а также на этапе обследования конструкций. Ортогональные фотографии высокого качества дополняют точечную 3D модель здания госпиталя в местах, требующих получения максимума информации.
Специалисты инженерного предприятия «НГКИ» завершили выполнение проекта по обмерам фасадов девяти зданий в центральных районах Москвы для целей реставрации. В списке зданий были как памятники середины XIX века, так и здания советской эпохи, но всех объединяло одно: их фасады уникальны, необычны, некоторые внесены в списки объектов культурного наследия, и все они нуждаются в реставрации. Обмерные работы были произведены методом лазерного сканирования, по данным которого нами была получена точная и актуальная исполнительная документация. В результате Заказчику были переданы обмерные точечные 3D модели фасадов всех девяти зданий в формате E57 с реальной цветовой текстурой.
Специалисты инженерного предприятия «НГКИ» выполнили архитектурные обмеры здания Павильона №17 «Лесная промышленность» на территории ВДНХ в Москве в рамках проводимого проекта масштабной реконструкции на всей территории всероссийского выставочного комплекса, который взял старт в 2013 году. Точные обмерные работы были произведены методом лазерного сканирования. По результатам архитектурных обмеров нами были подготовлены точные обмерные чертежи, которые были переданы Заказчику для целей использования в дальнейшей подготовке проекта реставрации.
Инженерная компания «НГКИ» выполнила обмеры здания Павильона №8 «Юные натуралисты» на территории ВДНХ в Москве как часть проекта масштабной реконструкции всей территории выставочного комплекса, который стартовал в 2013 году. Обмерные работы были произведены по технологии лазерного сканирования. По результатам обмеров нашими специалистами были подготовлены точные обмерные чертежи, которые были переданы Заказчику для целей использования в дальнейшей разработке проекта реставрации и реконструкции.
Специалисты инженерной компании «НГКИ» выполнили обмеры фасадов исторического здания в Москве по адресу: Большой Афанасьевский переулок, дом 20, известного как «Палаты князя Андрея Друцкого». Обмерные работы были произведены методом лазерного сканирования системой Leica RTC360 для целей подготовки проекта реставрации и ремонта этого памятника архитектуры XVIII века и объекта историко-культурного наследия федерального значения. Лазерное сканирование было выполнено в реальных цветах. По данным обмеров нами был подготовлен комплект обмерных чертежей фасадов здания в AutoCAD.
Специалисты инженерной компании «НГКИ» выполнили лазерное сканирование улицы Евстафьевская в старинном русском городке Осташков на озере Селигер для целей подготовки проекта благоустройства городской территории. Заказчику потребовались детальные обмеры улицы с фасадами зданий и с заходами на 15–20 метров во все переулки. 3D сканирование производилось при помощи системы Leica ScanStation P20 и заняло целый день. Для получения детальной точечной модели улицы потребовалось 160 сканов.
Специалисты инженерной компании «НГКИ» произвели архитектурные обмеры Сретенского кафедрального собора в городе Скопин Рязанской области для целей подготовки проекта его реставрации. Для съёмки применялись две технологии обмерных работ: 3D лазерное сканирование здания храма с поверхности земли и фотограмметрическая съёмка с квадрокоптера участков, недоступных для сканирования. По полученным результатам обмеров нами были подготовлены обмерные чертежи всех фасадов, шаблоны деталей декора, поэтажные планы самого здания собора и колокольни, а также разрезы и план кровли. Все эти материалы были переданы Заказчику.
Специалисты инженерного предприятия «НГКИ» выполнили интереснейший проект по архитектурным обмерам здания Владимирского собора в Херсонесе Таврическом недалеко от Севастополя для целей реставрации этого важнейшего объекта историко-культурного наследия. Обмеры храма были осуществлены методами 3D лазерного сканирования и аэросъёмки с БПЛА элементов, недоступных для съёмки сканером. Съёмка была выполнена при помощи системы Leica RTC360 и квадрокоптера DJI Phantom 4 Pro. По результатам обмеров нами был подготовлен полный комплект обмерных чертежей, также Заказчику были переданы точечные 3D модели в формате RCP.
Специалисты инженерной компании «НГКИ» выполнили архитектурные обмеры Успенского собора в Шуйском районе Ивановской области для целей подготовки проекта реставрации. Для съёмки применялись две технологии обмерных работ: 3D лазерное сканирование здания храма с поверхности земли и фотограмметрическая съёмка с беспилотника участков, недоступных для сканирования. По полученным результатам обмеров нами были подготовлены обмерные чертежи, которые и были переданы Заказчику.
Специалисты инженерного предприятия «НГКИ» выполнили крайне интересный проект по 3D обмерам храма Николы Мокрого в Ярославле. Обмерные работы были выполнены методом лазерного сканирования для целей капитальной реставрации этого великолепного памятника истории и культуры. Съёмка храма производилась лазерным сканером Leica ScanStation P20. В результате сшивки сканов была получена точная и очень детальная точечная трёхмерная модель храма. Для удобства реставраторов нами был подготовлен 3D тур с использованием результатов лазерного сканирования.
Специалисты инженерной компании «НГКИ» выполнили точные архитектурные обмеры Никитской церкви в Коломне, очень сильно пострадавшей в советскую эпоху и находящейся в полуаварийном состоянии. Обмерные работы были выполнены методом лазерного сканирования с целью построения детальных чертежей кирпичной кладки и фресок для нужд реставраторов, которые занимаются восстановлением храма. Съёмка была выполнена лазерным сканером Leica ScanStation P20, который позволяет получать результаты измерений с высочайшей детальностью, точностью и низким уровнем шума.
Специалисты инженерного предприятия «НГКИ» выполнили обмеры помещений бизнес-центра «Новая Голландия» в Санкт-Петербурге для целей дизайна интерьеров и подготовки проекта оформления их внутреннего обустройства. Обмерные работы проводились методом лазерного сканирования при помощи высокопроизводительного 3D сканера Leica ScanStation P40. Заказчику были переданы точечные модели помещений в формате RCP, которые в дальнейшем будут использованы для создания BIM-проекта оформления помещений.
Инженерная компания «НГКИ» выполнила проект по лазерному сканированию и построению точной твердотельной 3D модели исторического здания над воротами Великой Китайской стены недалеко от Пекина. Обмерные работы и моделирование объекта были произведены по заказу компании, которая занимается проектированием, подготовкой, организацией и проведением различных световых и лазерных шоу по технологии видеомэппинга. Данный проект был реализован нашими специалистами в крайне сжатые сроки.
Инженерная компания «НГКИ» выполнила обмеры и построение исполнительной BIM модели гостиницы в ПО Revit. Обмерные работы здания гостиницы, расположенной на улице Петровка в Москве, были произведены по технологии лазерного сканирования. Само 3D сканирование и сшивка сканов в единое облако точек здания прошли абсолютно без проблем, а вот моделирование конструкций здания в Revit по результатам обмеров вызвало существенные трудности. При построении исполнительной 3D модели конструкций здания пришлось вносить очень существенные дополнения в библиотеки семейств Revit. Однако и эта задача была успешно решена нашими специалистами.
Инженерное предприятие «НГКИ» оперативно выполнило проект по точным архитектурным обмерам Камероновой галереи в Екатерининском парке, входящем в состав Государственного музея-заповедника «Царское Село» в городе Пушкин под Санкт-Петербургом. Обмерные работы были произведены методом лазерного сканирования для целей подготовки проекта реставрации этого объекта историко-культурного наследия, памятника архитектуры XVIII–XIX веков федерального значения. Полевой этап работ занял всего лишь один рабочий день, при том, что обмеры проводились в трескучий мороз -25°С. Тем не менее, наш специалист и 3D лазерный сканер с достоинством справились со своей задачей.
Специалисты инженерной компании «НГКИ» выполнили очень интересный проект по точным архитектурным обмерам храма Илии Пророка в селе Ильинское Красногорского района Московской области. Обмерные работы на объекте были произведены по технологии 3D лазерного сканирования для целей подготовки по результатам съёмки комплекта точных обмерных чертежей. Полевой этап работ занял 2 рабочих дня, а на подготовку комплекта чертежей в формате DWG потребовалось ещё три недели. Заказчик остался очень доволен полученной обмерной документацией.
Инженерное предприятие «НГКИ» оперативно выполнило небольшой, но очень интересный проект по архитектурным обмерам павильона «Большой Каприз» в Александровском парке Государственного музея-заповедника «Царское Село», расположенного на территории города Пушкин в Санкт-Петербурге. Архитектурные обмеры были произведены нашими специалистами методом трёхмерного лазерного сканирования для целей подготовки проекта реконструкции данного объекта историко-культурного наследия, представляющего собой насыпь с арочным пролётом-тоннелем, через который проходит дорога, с установленной на вершине Китайской беседкой.
Специалисты инженерной компании «НГКИ» выполнили обмерные работы могильных памятников на Новодевичьем и Введенском кладбищах Москвы для подготовки проекта реставрации могильных монументов нескольких десятков могил, являющихся памятниками культурного наследия. Обмерные работы были выполнены по технологии лазерного сканирования. Всего в рамках данного проекта было обмеряно 25 надгробных сооружений. Сшитые и очищенные от посторонних шумов облака точек были переданы Заказчику.
Компания «НГКИ» выполнила крайне интересный проект по точным архитектурным обмерам и созданию актуальной обмерной документации фонтана «Золотой колос» на ВДНХ в Москве для целей подготовки проекта реставрации данного объекта культурного наследия. Обмерные работы были произведены нашими специалистами по технологии лазерного сканирования с параллельной детальной фотосъёмкой. По результатам обмеров на камеральном этапе была построена подробнейшая фотореалистичная трёхмерная модель скульптуры фонтана, а также подготовлен полный комплект обмерных чертежей.
Инженерное предприятие «НГКИ» выполнило точные архитектурные обмеры «Дома с атлантами» на улице Солянка в центре Москвы для целей подготовки проекта его реставрации. Обмерные работы на этом объекте были проведены нашими специалистами методом лазерного сканирования с применением двух сканирующих систем. Заказчику была передана сшитая трёхмерная точечная модель данного объекта культурного наследия с высокой плотностью точек и с наложением текстуры от встроенной фотокамеры.
Инженерная компания «НГКИ» выполнила проект по лазерному сканированию и построению точной обмерной модели Останкинской телебашни в Москве. Обмерные работы и 3D моделирование этого объекта были произведены по заказу компании, которая занимается проектированием, подготовкой, организацией и проведением световых и лазерных шоу по технологии 3D mapping. Для съёмки Останкинской телевизионной башни, высота которой составляет 540 метров, нашим специалистам пришлось использовать два лазерных сканера.
Специалисты инженерного предприятия «НГКИ» завершили выполнение одного из наиболее масштабных проектов по объёму обмерных работ в своей истории: нами произведено лазерное сканирование трёх корпусов Бадаевского пивоваренного завода в Москве, который является памятником промышленной архитектуры XIX века. В процессе выполнения обмерных работ было сделано более 5500 сканов, которые на камеральном этапе работ были сшиты в единую точечную модель. Съёмка данного объекта проводилась лазерными сканерами Leica ScanStation P20 и Z+F Imager 5006.
Специалисты инженерной компании «НГКИ» выполнили очень интересный и масштабный проект по обмерам здания Наркомфина в Москве на Новинском бульваре для целей его реставрации и реконструкции. Обмерные работы были выполнены методом 3D лазерного сканирования. Проект выполнялся в два этапа: первая часть работ производилась в 2015 году, а вторая в 2018 году. Всего суммарно было сделано более 1600 сканов. По результатам обмеров здания были подготовлены точные обмерные чертежи.
Инженерная компания «НГКИ» выполнила комплексные обмеры храма Покрова Пресвятой Богородицы Московской епархии Русской православной старообрядческой церкви в городе Боровск Калужской области для целей реставрации. Для съёмки применялись две технологии обмерных работ: 3D лазерное сканирование собора с поверхности земли и фотограмметрическая съёмка с беспилотника участков, недоступных для сканирования. Заказчику была передана точечная обмерная 3D модель храма в форматах E57 и RCP для подготовки проекта его реставрации в ArchiCAD.
Компания «НГКИ» выполнила архитектурные обмеры Демонстрационного зала ГУМа для целей создания актуальной исполнительной документации. Обмерные работы в зале были произведены с применением современной технологии лазерного сканирования. По результатам выполненной съёмки нашими специалистами были подготовлены точные обмерные чертежи в масштабе 1:50, а также чертежи декора в масштабах 1:10 и 1:1. Лазерное сканирование заняло несколько часов, а обработка и подготовка обмерной документации потребовала двух недель кропотливой работы.
Специалисты инженерной компании «НГКИ» в сжатые сроки выполнили весьма интересный проект по архитектурным обмерам здания Кафедрального собора в Калининграде, который является объектом историко-культурного наследия XIV века. Обмерные работы на данным объекте были произведены по технологии лазерного сканирования для целей обследования состояния его конструкций. 3D сканирование было выполнено за 2 рабочих дня, а подготовка точечной модели здания Кафедрального собора потребовала ещё два дня камеральных работ.
Инженерная компания «НГКИ» выполнила интересный и знаковый проект по обмерам декора реставрируемого здания музея в Самаре и последующему определению площади поверхности позолоты. Обмерные работы были выполнены методом лазерного сканирования при помощи 3D сканера Leica ScanStation P20. Всего наши специалисты обмерили и вычислили площадь позолоты для 17 различных типов декора здания музея.
Инженерная компания «НГКИ» крайне оперативно выполнила небольшой проект по обмерным работам Знаменского собора в городе Хасавюрте Республики Дагестан, который является крупнейшим православным храмом на территории Северного Кавказа. Архитектурные обмеры были произведены по технологии 3D лазерного сканирования для целей подготовки проекта реставрации этого объекта историко-культурного наследия. Обмерные работы были выполнены за один рабочий день, а подготовка отчётных материалов в виде сшитого и отфильтрованного облака точек здания храма заняло ещё два дня.
Инженерное предприятие «НГКИ» в сжатые сроки выполнило небольшой проект по точным архитектурным обмерам южного оборонительного вала Выборгского замка для целей подготовки проекта его реставрации. Обмерные работы на объекте были произведены по технологии трёхмерного лазерного сканирования. Полевой этап работ занял всего лишь один рабочий день, а камеральная стадия проекта с обработкой полученных данных измерений и подготовкой отчётных материалов потребовала немногим больше времени, чем само лазерное сканирование объекта.
Специалисты инженерного предприятия «НГКИ» выполнили проект по архитектурным обмерам и построению точной обмерной модели фасадов Главного здания МГУ на Воробьёвых горах для целей видеомэппинга. Обмерные работы здания были произведены по технологии лазерного сканирования. В результате обработки данных 3D сканирования Заказчику была передана трёхмерная модель здания университета для подготовки проекта светового шоу.
Инженерная компания «НГКИ» выполнила обмерные работы и создание точных чертежей здания Дома культуры ВДНХ в Москве. Архитектурные обмеры были произведены методом 3D лазерного сканирования. Точные обмерные чертежи потребовались нашему Заказчику для подготовки проекта реставрации здания ДК ВДНХ, включённого в число объектов культурного наследия, в рамках масштабной программы реставрации и реконструкции главной выставочной площадки страны.
Специалисты инженерной компании «НГКИ» выполнили крупный проект по архитектурным обмерам и последующему построению чертежей здания Московского почтамта в рамках проекта по комплексному инженерно-конструкторскому обследованию здания. Обмерные работы здания производились по технологии 3D лазерного сканирования. На съёмку всего здания потребовалось 17 дней. На сшивку сканов и построение поэтажных планов, чертежей подвала, антресоли, чердака, кровли, стропильной системы, а также разрезов было потрачено более двух месяцев.
Компания «НГКИ» выполнила архитектурные обмеры и построение обмерных чертежей здания детского сада в центре Москвы. Обмерные работы были выполнены по технологии лазерного сканирования. Подготовка комплекта обмерных чертежей была необходима Заказчику для целей проектирования восстановления и реконструкции этого заброшенного здания детского сада, в котором планируется устроить офис крупной коммерческой организации.
Специалисты компании «НГКИ» оперативно выполнили проект по архитектурным обмерам фасадов двух исторических зданий на Садовнической улице в Москве с использованием технологии 3D лазерного сканирования. По результатам произведенных обмерных работ были построены точные обмерные чертежи фасадов. Процесс обмеров занял всего половину рабочего дня, на составление чертежей потребовалось чуть более недели. Наш Заказчик остался доволен оперативностью съемки, скоростью и качеством подготовки обмерных чертежей.
Инженерное предприятие «НГКИ» выполнило проект по лазерному сканированию и построению точной трехмерной модели станции метро «Новокузнецкая» в Москве. Архитектурные обмеры станции Московского метрополитена были произведены нашими специалистами для целей реставрации объекта. Полевой этап работ занял две ночи, тогда как на камеральный этап, включивший в себя подготовку ортофотоизображений и создание детальной 3D модели станции потребовалось около двух недель.
Специалисты инженерной компании «НГКИ» выполнили проект по лазерному сканированию и построению точной 3D модели пешеходного Андреевского моста через Москву-реку. Данные работы были произведены для целей подготовки к ежегодному фестивалю «Круг света». Трёхмерная модель была необходима организаторам фестиваля для наиболее оптимального размещения установок для салютов и фейерверков, а также для организации подсветки самого моста. Наши инженеры выполнили все работы по проекту в течение двух недель.
Инженерная компания «НГКИ» завершила выполнение проектов по точным обмерам трех торговых помещений в ГУМе по технологии лазерного сканирования. По результатам произведенных обмерных работ на камеральном этапе были составлены поэтажные планы, разрезы и чертежи фасадов. Заказчиком работ выступило московское проектное бюро, предпочитающее сомнительной экономии точность и достоверность данных. На проведение измерений и подготовку обмерной документации в общей сложности были затрачено 10 рабочих дней.
Инженерная компания «НГКИ» произвела лазерное сканирование и моделирование комплекса зданий Министерства обороны Российской Федерации на Фрунзенской набережной для целей 3D-mapping в рамках подготовки к ежегодному международному фестивалю «Круг света». Обмерам подлежали все фасады комплекса, не только выходящие на саму набережную, но также и его боковые фасады, примыкающие к ним. На все данные фасады планировалась трансляция сюжетных изображений в ходе фестиваля. Весь объём работ по этому проекту, включая обмерные работы огромного комплекса зданий и его 3D моделирование, был выполнен нашими специалистами за 3 недели.
Инженерная компания «НГКИ» выполнила весьма интересный проект по лазерному сканированию и созданию точной модели главного фасада здания театра Российской Армии. Обмерные работы и 3D моделирование были выполнены по заказу компании, которая специализируется на проектировании, дизайне и постановке световых и лазерных шоу, а также на проведении эффектных трансляций видео-контента на фасады различных зданий. На выполнение всего комплекса работ по точной фасадной съемке и 3D моделированию нашим специалистам потребовалось 2 недели.
Специалисты компании «НГКИ» завершили проект по производству обмерных работ и составлению точной обмерной документации объекта историко-культурного наследия, расположенного в Старосадском переулке в центре Москвы. Архитектурные обмеры исторического здания XIX века были выполнены с применением инновационной технологии лазерного сканирования. Обмерные работы на объекте производились как часть общего проекта по обследованию здания. На обмеры фасадов и всех помещений общей площадью более 2500 квадратных метров инженерами нашей компании было потрачено всего четыре дня, а на подготовку полного комплекта обмерных чертежей потребовалось три недели.
Компания «НГКИ» завершила выполнение интересного проекта по 3D лазерному сканированию и построению точной модели Зала Славы музея Великой Отечественной войны на Поклонной горе. Обмерные работы и 3D моделирование были произведены по заказу компании, которая занимается проектированием, дизайном и постановкой эффектных световых и лазерных шоу, а также организацией и проведением трансляций различного видео-контента по технологии 3D мэппинга. Весь комплекс работ по точной фасадной съемке и трехмерному моделированию был выполнен нашими специалистами в течение двух недель.
Компания «НГКИ» выполнила проект по лазерному сканированию и построению 3D модели фасадов Центрального детского магазина «Детский мир», расположенного на Лубянской площади в Москве, для целей 3D-mapping. Работы были выполнены в рамках подготовки к ежегодному международному фестивалю «Круг света», в котором на фасады недавно открытого после реконструкции Центрального детского магазина проецировались видеоизображения.
Специалисты инженерной компании «НГКИ» выполнили два небольших проекта по архитектурным обмерам методом лазерного сканирования и созданию чертежей интерьеров Государственного Универсального Магазина (ГУМ). Точные обмерные чертежи двух разных помещений в ГУМе потребовались проектному бюро, которое занимается подготовкой проекта размещения в них кафе. Обмерные работы в обоих помещениях были произведены всего за несколько часов, а на составление чертежей потребовалось четыре дня.
Специалисты инженерного предприятия «НГКИ» выполнили лазерное сканирование и построение точной 3D модели фасада здания Большого театра для целей подготовки к ежегодному московскому международному фестивалю «Круг света». Трёхмерная модель была необходима организаторам фестиваля для проектирования и постановки светового шоу и проецирования на фасад здания театра видеоизображений методом 3D-мэппинга. Обмерные работы здания театра и построение 3D модели его фасада были выполнены нашими инженерами в сжатые сроки.
Компания «НГКИ» завершила выполнение весьма интересного проекта по проведению точных архитектурных обмеров и последующему построению чертежей фасадов Константиновской батареи в городе Севастополе (Крым) для целей подготовки проекта реставрации. Съемка была произведена по технологии наземного 3D лазерного сканирования. Полевой этап работ на объекте занял чуть более двух рабочих дней, на составление обмерных чертежей в формате AutoCAD потребовалось две недели.
Специалисты инженерной компании «НГКИ» выполнили весьма интересный проект по проведению архитектурных обмеров по технологии трехмерного лазерного сканирования и последующему построению актуальной 3D модели руин храма Звартноц в Армении для целей проектирования и дизайна светового шоу. Обмерные работы на объекте заняли всего лишь полтора рабочих дня, а 3D моделирование останков храма и прилегающей территории в формате AutoCAD заняло одну рабочую неделю при активной переписке с Заказчиком и корректировках технического задания.
Инженерное предприятие «НГКИ» завершило выполнение достаточно интересного проекта по точным архитектурным обмерам помещений в историческом здании на улице Арбат в Москве методом трехмерного лазерного сканирования для целей подготовки дизайн-проекта ювелирного магазина. По результатам произведенных обмерных работ нашими специалистами был подготовлен комплект необходимых обмерных чертежей с отображением коммуникаций. В общей сложности полевой и камеральный этапы работ заняли 7 дней.
Специалисты нашей компании выполнили проект по 3D лазерному сканированию и созданию ортофоизображений скульптур на крыше и нижнем ярусе известного московского здания на Ленинском проспекте, дом 30, который был построен в конце 40-х годов XX века. По заказу реставрационной компании наши сотрудники провели съёмку всех 16 скульптур с помощью лазерного сканера Leica P20. На обмерные работы и создание ортофотоизображений в общей сложности было затрачено 12 дней.
Специалисты инженерного предприятия «НГКИ» завершили сложный проект по проведению архитектурных обмеров и построению точных обмерных чертежей двух жилых многоквартирных зданий в Москве, которые находятся на улице Садово-Спасская, д. 19 корп. 2 и улице Матросская тишина, д. 19. Довольно важной особенностью данного проекта явилось практическое применение разделения ряда обязанностей по выполнению камеральной стадии работ между нами — геодезистами-изыскателями — и нашими Заказчиками — архитекторами-реставраторами.
Специалисты компании «НГКИ» завершили проект по производству обмерных работ методом трехмерного лазерного сканирования и созданию точных чертежей торговых помещений и части фасадов Государственного Универсального Магазина (ГУМ). Заказчиком работ выступило известное дизайн-бюро, которое специализируется на проектировании и обустройстве магазинов и работает над этим проектом совместно с европейскими дизайнерами. 3D сканирование, обработка данных и подготовка чертежей заняли месяц рабочего времени.
Инженерная компания «НГКИ» завершила проект по съемке методом лазерного сканирования и созданию обмерных чертежей нескольких помещений Центрального Универсального Магазина (ЦУМ) в Москве. Заказчиком данных работ выступило дизайнерское бюро, разрабатывающее проект реконструкции помещений под устройство фешенебельного магазина. На обмерные работы, обработку данных и составление точных обмерных чертежей нашими специалистами было затрачено менее двух недель.
Специалисты нашего предприятия завершили третий и заключительный этап проекта по выполнению архитектурных обмеров фасадов комплекса зданий Главного штаба сухопутных войск России на Фрунзенской набережной, который был построен в середине XX века и является одним из наиболее известных и примечательных памятников той эпохи. По результатам лазерного сканирования объекта были подготовлены точные обмерные чертежи в формате AutoCAD.
Инженерная компания «НГКИ» завершила выполнение проекта по производству обмерных работ Палестинской стены Николо-Угрешского монастыря. Архитектурные обмеры проведены нашими специалистами с помощью современной технологии 3D лазерного сканирования. По результатам выполненных измерений были построены точные обмерные чертежи для целей реставрации объекта.
Специалисты нашей компании завершили большой и интересный проект по лазерному сканированию и построению обмерных чертежей фасадов одного из наиболее известных и примечательных архитектурных памятников советской эпохи — комплекса зданий Главного штаба Сухопутных войск России, возведенного в 1940–1951 годах на Фрунзенской набережной. Общая площадь отсканированных фасадов составила около 25000 квадратных метров.
Инженерная компания «НГКИ» завершила выполнение проекта по архитектурным обмерам главного иконостаса Успенского собора Ростовского кремля с помощью технологии лазерного сканирования. В процессе обмерных работ была произведена съемка фасада иконостаса, съемка доступного пространства за иконостасом, а также съемка алтарного пространства. По результатам выполненных обмерных работ нашими специалистами был создан чертеж общего вида иконостаса, построены разрезы и сечения иконостаса, позволяющие определить его конструкцию.
Специалисты инженерной компании «НГКИ» завершили выполнение проекта по архитектурным обмерам надвратного терема Крутицкого подворья в г. Москве, который является частью знаменитого историко-архитектурного ансамбля Крутицкого подворья — объекта культурного наследия федерального значения. Обмерные работы были выполнены по технологии наземного лазерного сканирования с целью фиксации текущего состояния здания и подготовки проекта его реставрации. По результатам выполненных измерений были построены обмерные чертежи фасадов терема.
Специалисты компании «НГКИ» выполнили обмерные работы заброшенного здания гостиницы «Интурист» в городе Сочи с использованием современной технологии трехмерного наземного лазерного сканирования. Архитектурные обмеры были выполнены по заказу собственника объекта для создания полной проектной документации с целью подготовки проекта восстановления и реставрации данного памятника советской эпохи.
Инженерная компания «НГКИ» завершила выполнение работ по архитектурным обмерам барельефа, изображающего Родину-мать, с помощью технологии 3D лазерного сканирования. Обмерные работы выплонялись в подмосковном городе Подольске по адресу улица Кирова, дом 31. Барельеф размером 12х18 метров расположен на стене здания. По результатам произведенных обмеров нашими специалистами был построен высокоточный чертеж барельефа, сделано необходимое количество сечений, а также создана диаграмма перепада высот и толщин между соседними элементами барельефа.
Нашей компанией завершен проект по архитектурным обмерам исторического здания в центре Москвы при помощи технологии наземного лазерного сканирования с целью подготовки объективного отчета для экспертизы по вопросам соответствия выполненных работ при реставрации здания утвержденному проекту. Выполнение измерительных работ методом 3D лазерного сканирования для оценки технического состояния зданий/сооружений и объемов выполненных строительных работ довольно давно стало одним из традиционных для компании «НГКИ» направлений деятельности.
Компанией «НГКИ» завершен проект по лазерному сканированию фасадов и интерьеров Московского драматического театра им. А.С. Пушкина. Наземное лазерное сканирование здания театра потребовалось проектировщикам в целях создания на основе полученных цифровых данных исполнительной документации, необходимой для проведения ремонтно-реставрационных работ.
Инженерная компания «НГКИ» успешно завершила выполнение небольшого, но интересного проекта по обмерам барельефов в бывшем павильоне «Металлургия» на ВВЦ (ВДНХ) в Москве, часть из которых была признана объектами исторического наследия. Работы по наземному лазерному сканированию, выполненные в полной темноте, позволили нашим специалистам получить высокоточные цифровые данные, по которым были построены детальные чертежи барельефов.
Наша компания завершила проект по лазерному сканированию и созданию исполнительных чертежей строящегося торгового центра на Рязанском проспекте в Москве. Использование лазерного сканирования позволило значительно сократить время на обмерные работы, исключить влияние человеческого фактора на качество измерений и получить точные и достоверные чертежи.
Закончен проект по лазерному сканированию фасадов Дворца культуры ЗИЛа. В результате съемки было получено более 300 сканов. В процессе камеральной обработки данных все полученные сканы были очищены от посторонних шумов и сшиты в единое облако точек, которое и было передано Заказчику для создания обмерных чертежей.
Наша компания завершила проект по лазерному сканированию и созданию обмерных чертежей фасадов и интерьеров дворца Разумовских-Шереметевых в Романовом переулке. По результатам 3D сканирования были созданы обмерные чертежи всех фасадов, поэтажные планы, разрезы по основным осям, а также ортофотоизображения элементов декора в больших залах и комнатах.
В декабре 2012 года инженерная компания «НГКИ» выполнила работы по лазерному сканированию и созданию обмерных чертежей фасада и ортофотоизображений интерьеров здания Цыганского театра «Ромэн» (Ленинградский проспект, г. Москва). Работы были выполнены для разработки проектной документации реставрации здания театра.
Инженерная компания «НГКИ» выполнила обмерные работы внутренних помещений Государственного Кремлевского дворца методом 3D лазерного сканирования, по результатам которых были построены поэтажные планы и сечения. Созданная нашими специалистами исполнительная документация интерьеров была использована впоследствии для разработки масштабного проекта по реконструкции этого грандиозного памятника советской архитектуры.
Инженерная компания «НГКИ» выполнила архитектурные обмеры потолка большого зрительного зала Театрального института имени Бориса Щукина с использованием современной технологии наземного 3D лазерного сканирования. По результатам проведенных обмерных работ нашими специалистами были построены все чертежи, необходимые для проведения ремонта.
Сотрудники нашей компании выполнили небольшой проект по съемке методом наземного лазерного сканирования и отрисовке чертежей лицевого фасада одного из домов на Шлюзовой набережной в старинном московском районе Замоскворечье. Точные обмерные чертежи фасада потребовались проектировщикам, которые занимаются проектом перепланировки этого здания с целью сохранения его исторического облика. Проект был выполнен в течение пяти рабочих дней.
В составе большой группы проектных организаций инженерное предприятие «НГКИ» приняло участие в подготовке проектной документации здания, построенного в 1932 году под руководством архитектора К.И. Соломонова по адресу г. Москва, ЦАО, ул. Мясницкая д. 40, стр. 16. Данное здание является объектом культурного наследия тридцатых годов XX века. Проектная документация была подготовлена для целей реконструкции объекта. Обмерные работы фасадов и внутренних помещений были выполнены с применением современной технологии лазерного сканирования.
Инженерное предприятие «НГКИ» завершило выполнение обмерных работ исторического здания, расположенного на Раушской набережной в центре Москвы, по технологии наземного лазерного сканирования. Новый для нас клиент изначально потребовал произвести съемку с учетом открытия всех несущих конструкций и детального отображения всех утрат и трещин на фасадах здания.

Подробное описание некоторых проектов компании «НГКИ», выполненных на объектах историко-культурного наследия и архитектуры:

Инженерная компания «НГКИ» выполнила архитектурные обмеры Владимирского собора в Херсонесе Таврическом недалеко от Севастополя для целей реставрации этого объекта культурного наследия. Обмеры храма были проведены методами лазерного сканирования и аэросъёмки с БПЛА. По результатам обмеров нами был подготовлен полный комплект обмерных чертежей, также Заказчику были переданы точечные 3D модели в формате RCP.
Инженерное предприятие «НГКИ» выполнило архитектурные обмеры Сретенского собора в городе Скопин Рязанской области для подготовки проекта его реставрации. Для съёмки были применены две технологии обмерных работ: лазерное сканирование с поверхности земли и фотограмметрическая съёмка недоступных для 3D сканирования участков с БПЛА. По результатам обмеров нами был подготовлен комплект обмерных чертежей.
Компания «НГКИ» выполнила архитектурные обмеры Успенского собора в селе Сергеево Шуйского района Ивановской области, который расположен на территории Воскресенско-Феодоровского мужского монастыря для целей подготовки проекта реставрации храма. Для съёмки применялись две технологии обмеров: лазерное сканирование с поверхности земли и фотограмметрическая съёмка недоступных для сканирования участков с БПЛА.
Компания «НГКИ» выполнила обмеры храма Покрова Пресвятой Богородицы Московской епархии Русской православной старообрядческой церкви в городе Боровск Калужской области для целей реставрации. Для съёмки были применены две технологии обмеров: лазерное сканирование с поверхности земли и фотограмметрическая съёмка недоступных для 3D сканирования участков с квадрокоптера.
Инженерное предприятие «НГКИ» выполнило обмеры здания Наркомфина в Москве для целей реставрации. Первая часть обмерных работ производилась в 2015 году, когда дом был ещё населён жильцами, а вторая часть была проведена спустя три года, когда дом уже был полностью расселён и подготовлен к реставрации. По результатам лазерного сканирования были построены точные обмерные чертежи.
Специалисты инженерного предприятия «НГКИ» успешно завершили очень интересный и знаковый проект по подсчёту площади позолоты декора реставрируемого здания музея в Самаре. Всего же нам было необходимо обмерить и вычислить площадь позолоты для 17 различных типов декора. Обмеры декора были произведены по технологии лазерного сканирования с применением 3D сканера Leica ScanStation P20.
Инженерная компания «НГКИ» выполнила один из самых крупных проектов по объёму обмерных работ в своей истории: наши специалисты произвели лазерное сканирование комплекса зданий и сооружений Бадаевского пивоваренного завода в центре Москвы. В результате обмерных работ было сделано более 5500 сканов. Съёмка выполнялась лазерными сканерами Leica ScanStation P20 и Z+F Imager 5006.
Специалисты компании «НГКИ» выполнили проект по точным архитектурным обмерам исторического здания XIX века на улице Солянка в Москве для целей подготовки проекта его реставрации. Обмерные работы этого объекта историко-культурного наследия были проведены методом лазерного сканирования с высокой плотностью для последующей прорисовки элементов декора и с наложением текстуры от встроенной фотокамеры.
Компания «НГКИ» выполнила интереснейший проект по точным архитектурным обмерам фонтана «Золотой колос» на ВДНХ для целей реставрации. Съёмка была произведена по технологии лазерного сканирования. По результатам обмерных работ была построена фотореалистичная обмерная 3D модель фонтана, а также подготовлен полный комплект его точных обмерных чертежей.
Инженерная компания «НГКИ» выполнила проект по точным архитектурным обмерам Кафедрального собора в городе Калининграде в рамках целого комплекса мероприятий по обследованию конструкций здания. Обмерные работы на данном объекте историко-культурного наследия, время постройки которого датируется XIV веком, были проведены нашими специалистами по технологии лазерного сканирования.
Специалисты инженерного предприятия «НГКИ» выполнили небольшой проект по точным 3D обмерным работам Знаменского собора в городе Хасавюрте (Республика Дагестан) — крупнейшего православного храма Северного Кавказа, который является памятником архитектуры начала XX века. Архитектурные обмеры были произведены по технологии лазерного сканирования для целей подготовки проекта реставрации собора.
В июле 2016 года специалисты инженерной компании «НГКИ» выполнили архитектурные обмеры южного оборонительного вала Выборгского замка — единственного в Российской Федерации средневекового замка. Обмерные работы на данном объекте были проведены методом лазерного сканирования. Архитектурные обмеры и подготовка по их результатам отчётных материалов выполнялись для целей подготовки проекта реставрации.
Специалисты инженерного предприятия «НГКИ» выполнили проект по архитектурным обмерам и построению точной 3D модели фасадов и прилегающей территории Главного здания МГУ на Воробьёвых горах в Москве. Обмерные работы были проведены методом лазерного сканирования. Выполнение обмеров и последующее создание 3D модели были необходимы для целей подготовки проекта светового шоу по технологии видео-мэппинга.
Инженерная компания «НГКИ» выполнила проект по лазерному сканированию и созданию точной 3D модели пешеходного Андреевского моста в Москве. Работы были произведены для целей подготовки к международному фестивалю «Круг света». Модель требовалась организаторам этого мероприятия для оптимального размещения установок для салютов и фейерверков с целью обеспечения наилучшего эффекта освещения конструкций моста.
Предприятие «НГКИ» выполнило архитектурные обмеры и построение точных обмерных чертежей здания Моспочтамта на Мясницкой улице в рамках проекта по комплексному инженерно-конструкторскому обследованию здания. Все обмерные работы здания были произведены по технологии 3D лазерного сканирования. Заказчиком выступила компания, специализирующаяся на проведении обследований и экспертиз зданий и сооружений.
Специалисты предприятия «НГКИ» завершили выполнение проекта по архитектурным обмерам методом 3D лазерного сканирования и построению точной трехмерной модели станции «Новокузнецкая» Московского метрополитена с детальным отображением всех элементов. Обмерные работы на станции метро были выполнены за две ночные смены, когда станция была закрыта для пассажиров. Камеральный этап работ занял 12 дней.
Инженерная компания «НГКИ» выполнила интересный проект по архитектурным обмерам и созданию точных чертежей фасадов Константиновского равелина в Севастополе (Крым) для целей подготовки проекта реставрации. Обмерные работы на данном объекте были проведены с применением технологии лазерного сканирования. На весь комплекс работ по съемке и созданию предпроектной документации потребовалось около трех недель.
Специалисты нашей компании выполнили проект по архитектурным обмерам и созданию трехмерной модели руин храма Звартноц в Армении для целей проектирования светового шоу. Обмерные работы на объекте были проведены с применением технологии лазерного сканирования. По данным результатов измерений была построена актуальная 3D модель объекта. Полевой и камеральный этапы работ в сумме заняли семь рабочих дней.
Предприятие «НГКИ» выполнило интересный проект по 3D обмерам скульптур на крыше и нижнем ярусе известного московского здания на Ленинском проспекте по современной технологии 3D лазерного сканирования. По результатам обмерных работ, произведенных лазерной сканирующей системой Leica P20, были созданы точные ортофотоизображения всех 16 скульптур для целей реставрации.
Инженерная компания «НГКИ» выполнила архитектурные обмеры помещений на улице Арбат в Москве для целей подготовки дизайн-проекта ювелирного магазина. Обмерные работы были проведены методом лазерного сканирования. По результатам камеральной обработки цифровых данных измерений нашими сотрудниками был подготовлен комплект обмерных чертежей — поэтажные планы, развертки стен, сечения.
Специалисты компании «НГКИ» выполнили сложный проект по архитектурным обмерам и построению точных обмерных чертежей двух жилых многоквартирных зданий в Москве, расположенных на улицах Садово-Спасская и Матросская тишина. Важной особенностью проекта стало практическое применение разделения ряда обязанностей по выполнению камеральных работ между нашими сотрудниками и представителями Заказчика.
Инженерная компания «НГКИ» выполнила архитектурные обмеры исторического здания XIX века на Раушской набережной в Москве методом трехмерного лазерного сканирования с целью составления комплекта точных обмерных чертежей с детальным отображением утрат и текущих деформаций несущих конструкций. Работы были произведены для целей подготовки проекта реставрации данного объекта.
Инженерное предприятие «НГКИ» приняло участие в подготовке проектной документации здания на Мясницкой улице в Москве, которое является объектом культурного наследия тридцатых годов XX века. Проектная документация данного здания была подготовлена для целей реконструкции объекта. Обмерные работы фасадов и внутренних помещений были выполнены с применением современной технологии лазерного сканирования.
Инженерная компания «НГКИ» выполнила проект по наземному лазерному сканированию и 3D моделированию здания Кругового паровозного депо Николаевской железной дороги, расположенного на территории архитектурного ансамбля Ленинградского (Николаевского) вокзала в Москве. Комплекс работ по съемке объекта методом 3D сканирования, сшивке сканов и созданию трехмерной модели в формате DXF был выполнен в течение месяца.
Специалисты инженерной компании «НГКИ» выполнили обмерные работы по технологии 3D лазерного сканирования на знаковом объекте — Государственном центральном музее современной истории России. Целью работ являлось создание обмерной документации с отображением несущих конструкций здания. Суммарное время на выполнение полевого и камерального этапов составило полтора месяца.
Инженерная компания «НГКИ» выполнила сложный проект по архитектурным обмерам фасадов и внутренних помещений здания бывшей Государственной публичной научно-технической библиотеки (ГПНТБ) с применением технологии 3D лазерного сканирования. По результатам проведенных обмерных работ нашими специалистами был подготовлен комплект обмерных чертежей здания.
Специалисты инженерной компании «НГКИ» выполнили обмерные работы заброшенного здания гостиницы «Интурист» в городе Сочи с использованием современной технологии трехмерного наземного лазерного сканирования. Архитектурные обмеры были выполнены по заказу собственника объекта для создания полной проектной документации с целью подготовки проекта восстановления и реставрации данного памятника советской эпохи.
Инженерная компания «НГКИ» выполнила интересный проект по архитектурным обмерам и созданию актуальной каркасной 3D модели московского стадиона «Динамо» для целей планируемой реконструкции. Обмерные работы на легендарной спортивной арене были проведены методом 3D лазерного сканирования; по полученным результатам измерений нашими специалистами была построена точная трехмерная каркасная модель стадиона.
Наша компания выполнила обмерные работы внутренних помещений Государственного Кремлевского дворца методом 3D лазерного сканирования, по результатам которых были построены поэтажные планы и сечения. Созданная нашими инженерами исполнительная документация интерьеров была использована впоследствии для разработки масштабного проекта по реконструкции этого грандиозного памятника советской архитектуры.
Инженеры предприятия «НГКИ» выполнили архитектурные обмеры объектов дворцово-паркового комплекса Ораниенбаума с применением наземного лазерного сканирования для построения точных обмерных чертежей и трехмерных моделей. Все данные работы были выполнены для целей реставрации дворцово-паркового ансамбля.

Стоимость обмерных работ и подготовки обмерных чертежей

Стоимость обмерных работ с выполнением чертежей в форматах пакетов AutoCAD составляет от 20 рублей за метр квадратный до 220 рублей за метр квадратный.

Стоимость обмерных работ зданий и сооружений в существенной степени зависит от сложности конкретного объекта в целом, требований к детальности и точности съемки, а также от объема итоговой документации и требований к ней. Многообразие и индивидуальные особенности различных объектов оставляют единственную возможность адекватного определения стоимости работ — это расчет на основании учета предстоящих трудозатрат на съемку и изготовление чертежей и моделей по её результатам.

Трудозатраты и, соответственно, общая стоимость услуг по производству обмерных работ и вычерчиванию фасадов зданий, выполненных, например, в стиле барокко и конструктивистском стиле, могут отличаться в разы. Длительность и сложность самого процесса съёмки напрямую зависит от расстояния между зданиями и высоты снимаемого здания, возможности съемки с крыш близлежащих зданий. Сложность процесса выполнения обмерных чертежей существенно зависит не только от сложности самого сооружения, но и от требуемой точности и детальности получаемых чертежей и моделей фактического состояния объекта; в первую очередь, от возможности использования шаблонов элементов конструкций / декора, получаемых в процессе работы.

Именно по этой причине на типичный вопрос «Сколько в компании «НГКИ» будет стоить выполнение обмерных работ и изготовление документации в пересчете на квадратные метры?» — мы всегда отвечаем одинаково: «Пришлите нам, пожалуйста, имеющиеся у Вас планы, чертежи и фотографии Вашего объекта, четко сформулируйте задачу, и только тогда мы сможем дать Вам предварительную оценку стоимости обмерных работ». При наличии достаточного объема фотографий и чертежей объекта, а также при изначально правильной формулировке задачи на производство работ, предварительная оценка стоимости опытными специалистами компании будет отличаться от окончательной оценки не более чем на 15-20%.

Важнейшим фактором формирования стоимости обмерных работ является наличие у специалистов Заказчика знаний и ресурсов для выполнения части работ собственными силами по материалам, предоставляемым компанией «НГКИ». В зависимости от данного фактора объем и, соответственно, стоимость выполняемых нами обмерных и камеральных работ может быть снижена от 10% до 70% от начальных значений. Подробнее об этом вы можете узнать в подразделе «Опыт оптимальной организации обмерных работ».

Для точной оценки стоимости и длительности работ и формирования технического задания нам необходимо получить ответы на все вопросы, представленные на этой странице выше по тексту в параграфе «Информация, необходимая для формирования технического задания, определения объёма и стоимости работ».

Примеры обмерных чертежей из проектов, выполненных компанией «НГКИ» на объектах историко-культурного наследия и архитектуры:

Ознакомиться с подробным описанием наиболее интересных проектов, выполненных нашими специалистами в сегменте обмерных работ на объектах историко-культурного наследия, вы можете в разделе «Проекты» →

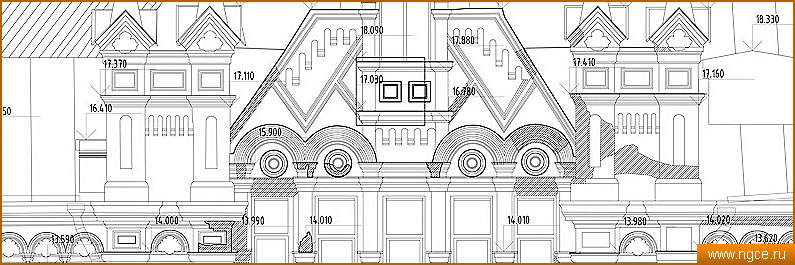

Фрагмент обмерного чертежа фасада здания на Пушечной улице

«НГКИ»: Лазерное сканирование и создание чертежей фасада здания на Пушечной улице

Скачать файл чертежа в формате DWG

Обмерный чертеж фасада здания на Ленинском проспекте, построенный по результатам лазерного сканирования

«НГКИ»: Лазерное сканирование и создание чертежей фасада здания на Ленинском проспекте

Скачать файл чертежа в формате DWG

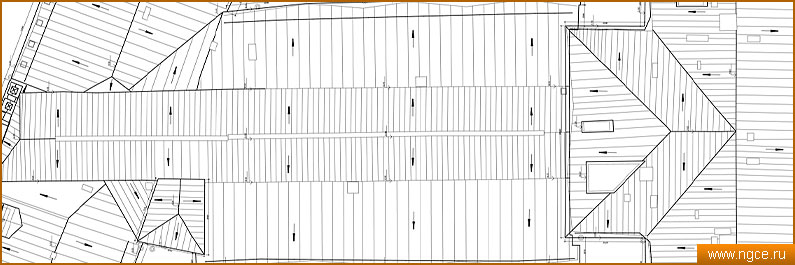

План кровли здания на Кузнецком мосту, созданный по данным 3D сканирования

«НГКИ»: Обмерные работы и создание плана кровли здания на улице Кузнецкий мост

Скачать файл чертежа в формате DWG

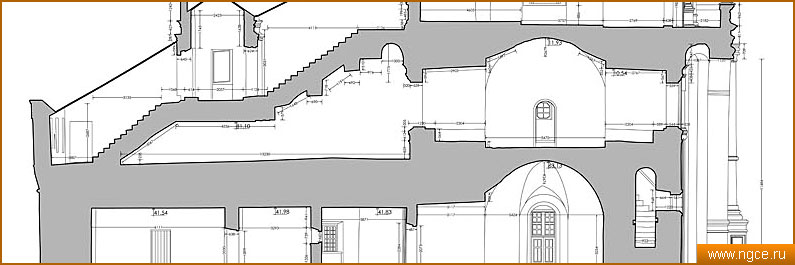

Фрагмент чертежа разреза колокольни Новодевичьего монастыря

«НГКИ»: Лазерное сканирование и создание разреза колокольни Новодевичьего монастыря

Скачать файл чертежа в формате DWG

Фрагмент сечения колокольни храма на Софийской набережной

«НГКИ»: Выполнение сечения колокольни храма на Софийской набережной

Скачать файл чертежа в формате DWG

Поэтажный план колокольни храма на Софийской набережной

«НГКИ»: лазерное сканирование и создание поэтажного плана колокольни храма на Софийской набережной

Скачать файл чертежа в формате DWG

Фрагмент чертежа общего вида иконостаса придела Святой Троицы храма в Останкино

«НГКИ»: Лазерное сканирование и создание чертежей иконостаса Святой Троицы

Скачать файл чертежа в формате DWG

Чертеж элемента декора иконостаса Святой Троицы

«НГКИ»: Лазерное сканирование и создание чертежей элемента декора иконостаса Святой Троицы

Скачать файл чертежа в формате DWG

Фрагмент чертежа царских врат иконостаса Святой Троицы

«НГКИ»: Лазерное сканирование и создание чертежей элементов декора иконостаса Святой Троицы

Скачать файл чертежа в формате DWG

Телефоны для связи:
Москва и Московская область:
Регионы РФ (бесплатно):
Обмерные работы и инженерные изыскания с применением технологии лазерного сканирования
Наши проекты
Наши публикации
Печатные издания
Наши видеоролики
Закажите обратный звонок
нашим специалистам
У Вас возникли вопросы или же требуется уточнить информацию, указанную на сайте? Просто укажите суть вопроса в форме ниже:
Позвоните нам сами или оставьте свой номер телефона в поле ниже, и мы свяжемся с вами:
