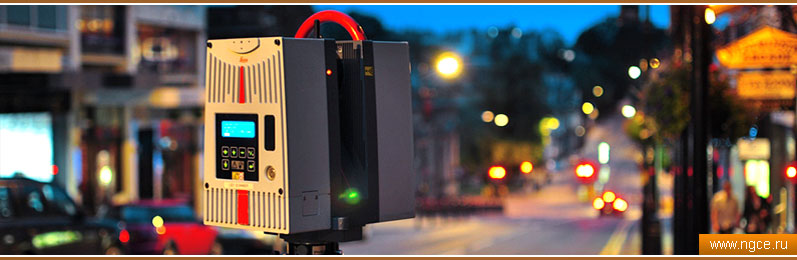

Лазерное сканирование — это современная технология точных обмерных работ

Описание, применение и перспективы 3D сканирования

Лазерное сканирование представляет собой передовую бесконтактную технологию трёхмерного измерения объектов и поверхностей. По сравнению с традиционными оптическим и спутниковым геодезическими методами технология лазерного сканирования характеризуется феноменальной детальностью, невероятной скоростью, высокой точностью измерений. Данная технология является поистине революционной в сфере инженерных изысканий, поскольку именно его появление предопределило мощный качественный рывок всей отрасли. Сегодня лазерное сканирование широко применяется в архитектуре, промышленности и энергетике, геодезии и маркшейдерии, на объектах транспортной инфраструктуры, в гражданском и промышленном строительстве, добывающей отрасли, археологии, востребована она также и во многих других отраслях производства и народного хозяйства.

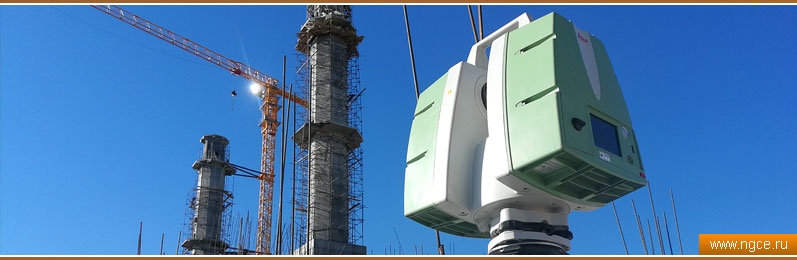

Лазерное сканирование в строительстве выполняет 3D система Leica ScanStation P20

Применение лазерного сканирования

Инженерная компания «НГКИ» много лет профессионально занимается проведением обмерных работ и инженерно-геодезических изысканий в разнообразных отраслях и сферах производства и народного хозяйства с применением современной технологии лазерного сканирования. Ниже представлены основные виды обмерных работ, которые выполняют наши специалисты, используя сканирующие 3D системы. Чтобы подробнее ознакомиться с информацией и описанием каждого вида обмерных работ, просто перейдите по ссылке в интересующий вас подраздел.



лазерное сканирование
обмерные работы
обмерные чертежи
3D моделирование
исполнительные чертежи
сшитые облака точек
архитектурные обмеры
обмерные работы
обмерные чертежи
лазерное сканирование
обмеры для реставрации
обмеры для реконструкции
обмеры для дизайна интерьеров
обмерные работы в строительстве
строительные обмеры
лазерное сканирование
3D моделирование
обмерные работы для дизайна
выверка промоборудования
контроль производственных линий
юстировка промоборудования
лазерное сканирование
прецизионные измерения
исполнительная съёмка
градуировка резервуаров
калибровка резервуаров
лазерное сканирование
градуировочные таблицы
калибровочные таблицы
поверка наливных резервуаров
инвентаризация складов сыпучих
определение объёмов материалов
лазерное сканирование
точные замеры объёмов
инвентаризация складов сырья
точное измерение объёмов
лазерное сканирование
3D моделирование
3D модель здания
построение точных 3D моделей
фотореалистичная 3D модель
моделирование для реконструкции
обмеры для строительного контроля
обмеры для технического надзора
лазерное сканирование
обмерные работы
исполнительная съёмка
обмеры зданий и сооружений
обмеры фасадов
фасадная съёмка
съёмка фасадов
сканирование фасадов
обмерный чертёж фасада
3D модель фасада
3D сканирование
цифровая копия детали
реверс-инжиниринг
обмеры элементов декора
обмеры мелких деталей
обмеры с микронной точностью
лазерное сканирование
топографо-геодезические изыскания
инженерно-геодезические изыскания
построение геодезических сетей
топографическая съёмка
генплан предприятия
реалистичные 3D туры
3D визуализация
3D моделирование
лазерное сканирование
фото-видео визуализация
обмерные работы

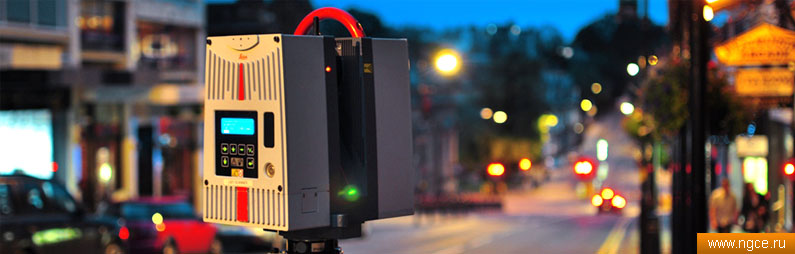

Что такое трёхмерное лазерное сканирование?

Что необходимо сделать для построения точной трёхмерной модели здания или чертежа цеха? Безусловно, сначала провести измерения и получить координаты всех объектов (пространственные x,y,z или x,y на плоскости), а затем уже представить их в нужном графическом виде. Именно измерения координат объекта, иначе говоря, съёмка, составляют наиболее трудоёмкую и затратную часть всей работы. Как правило, геодезисты или другие специалисты, проводящие измерения, используют современное оборудование, в первую очередь электронные тахеометры, которые позволяют получать координаты точек с высокой точностью (до нескольких миллиметров).

Принцип работы электронного тахеометра основан на отражении узконаправленного лазерного пучка от отражающей цели и измерении расстояния до неё. Отражателем в общем случае служит специальная призма, которая крепится на поверхности объекта. Определение двух углов (вертикального и горизонтального) и расстояния даёт возможность вычислить трёхмерные пространственные координаты точки отражения. Скорость измерения тахеометра невысока (не более 2 измерений в секунду). Данный метод эффективен при съёмке разреженной, малозагруженной объектами площади, однако даже и в этом случае сложности, с которыми приходится сталкиваться при креплении отражающих призм (на большой высоте или в труднодоступном месте), зачастую оказываются непреодолимыми.

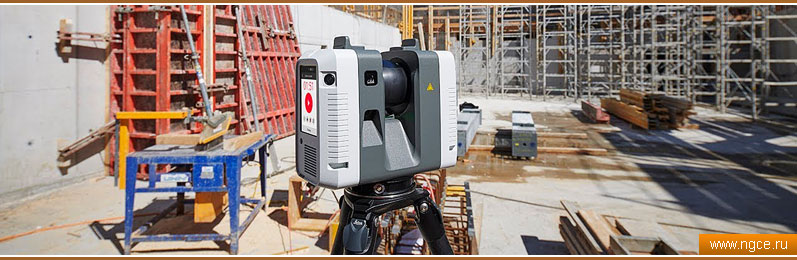

Лазерное сканирование для контроля строительства выполняет 3D система Leica RTC360

Относительно недавнее появление безотражательных электронных тахеометров, которые работают без специальных отражателей, произвело «бархатную» революцию в геодезии — теперь стало можно проводить измерения без долгих и утомительных поисков лестниц для подъёма отражателя под крышу дома, всевозможных подставок для установки призмы над полом в помещении с высокими потолками и других подобных сложностей — достаточно лишь навестись на необходимую точку, ведь луч может отражаться от любой ровной поверхности.

При использовании метода традиционных тахеометрических измерений, сколько времени, например, потребуется для детальной съёмки фасада здания высотой 20 м или цеха металлургического завода площадью 2 га? Недели, месяцы? Применение безотражательного тахеометра может значительно сократить сроки, но, тем не менее, даже в данном случае специалист проведет за прибором долгие часы и дни. А с какой же плотностью он сможет выполнить съёмку фасада — одна точка на квадратный метр? Навряд ли этого будет достаточно для построения высококачественного подробного чертежа со всеми необходимыми элементами. А теперь представьте, что у вас есть безотражательный тахеометр, который ведёт съёмку автоматически, без участия оператора, со скоростью 5 тысяч измерений в секунду! Ещё совсем недавно такое предложение представлялось не менее фантастичным, чем полет на Луну сто лет назад. Сегодня это стало так же реально, как и следы американских астронавтов или русского «Лунохода» на поверхности нашего небесного соседа. Название этого чуда — лазерное сканирование. Это метод, который позволяет создавать цифровые модели всего окружающего пространства, представляя его набором (облаком) точек с пространственными координатами.

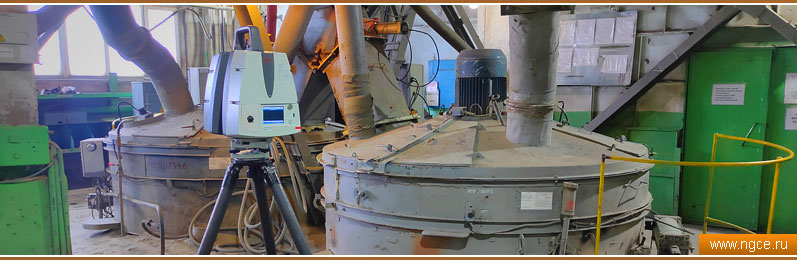

Лазерное сканирование в промышленности выполняет 3D система Leica ScanStation P40

Съёмка со скоростью более миллиона точек в секунду

Съёмка со скоростью 5 тысяч точек в секунду была чудом, когда технология лазерного сканирования только начинала завоёвывать мир геодезических изысканий. Сейчас же современные лазерные сканеры позволяют выполнять съёмку с поистине невероятной скоростью — более миллиона точек в секунду! Это действительно в значительной степени сокращает трудозатраты на полевой этап работ, при этом давая возможность оперативно получать сверхподробные данные результатов измерений с высокой точностью.

Где используется технология лазерного сканирования?

Как многие технические новшества и технологии, недавно вышедшие из лабораторий ученых, лазерное сканирование находится только в начале пути освоения разнообразных приложений. Но уже сейчас можно перечислить несколько технологических сфер, в которых 3D лазерные сканеры применяются все более активно и уже достаточно давно стали практически незаменимыми:
— съемка промышленных объектов (заводы, нефтеперерабатывающие заводы, сложное производство);
— съемка объектов энергетики (атомные, гидро- и тепловые электростанции);
— съемка мостов;
— съемка и профилирование тоннелей;
— промышленные измерения (определение объемов резервуаров, жидких и сыпучих материалов);
— горная промышленность;
— реставрация и строительство;
— архитектура и археология.

Технология лазерного сканирования: выполнение инженерных изысканий с помощью 3D сканирования

Наземное лазерное сканирование и 3D моделирование в средах Aveva, Autodesk, Bentley, Intergraph и др.

Для технологического обеспечения работ различной степени точности и детальности инженерная компания «НГКИ» обладает наземными 3D сканерами лучших мировых производителей — Leica, Z+F, а ранее нами применялись также лазерные сканеры производства фирм Trimble, Surphaser, Minolta, Callidus. Для обработки получаемых облаков точек лазерного сканирования наши специалисты используют программный пакет Trimble Real Works с официальными сетевыми и индивидуальными лицензиями.

Наша компания постоянно приобретает новые лазерные 3D сканеры и последние версии программного обеспечения для обработки облаков точек. Парк традиционного геодезического оборудования включает GPS/ГЛОНАСС-приемники Trimble и электронные тахеометры Nikon.
