Реверс-инжиниринг: 3D сканирование с микронной точностью, 3D обмерные модели

Навигация по разделу:

Технология производства 3D обмеров с микронной точностью

Технология обмеров основана на применении портативных ручных 3D сканеров, использующих метод триангуляции для измерения расстояния от чувствительных элементов сканера до поверхности объекта обмеров.

В нашей работе мы применяем различные типы ручных 3D сканеров ScanTech и Artec 3D.

Ручной портативный лазерный 3D сканер ScanTech KSCAN-Magic — это промышленная система профессионального 3D сканирования, ориентированная на высокоточную оцифровку объектов сложной формы. 3D сканер оснащается лазерами двух типов (синий и красный), обеспечивая измерения с метрологической точностью до 0,02 мм и отличной детализацией. Характеристики сканирующей системы позволяются с большим успехом использовать её в инспекции и контроле качества, быстром прототипировании, виртуальной сборке, промышленном дизайне, медицине, обратном проектировании (реверс-инжиниринге), анимации, компьютерной графике и в решении множества иных задач в самых различных сферах.

Используемые нами сканеры Artec 3D имеют однокадровую структурированную подсветку, при таком типе измерений на объект в каждый момент времени проецируется специальная кодированная картинка, которая также отслеживается камерами сканера, и далее на основе полученных данных происходит расчёт трёхмерных координат поверхности. Так называемая «сшивка» отдельных снимков происходит за счёт сопоставления одинаковых геометрических элементов на соседних сканах.

Точность измерения координат методом триангуляции определяется расстоянием между камерами сканера, поэтому ручные 3D сканеры, имеющие малое базовое расстояние между камерами, предназначены для обмеров небольших объектов с малых расстояний.

Процедура 3D сканирования в этом случае заключается в том, что специалист, удерживая сканер в руке, обносит его вокруг сканируемого объекта на небольшом расстоянии таким образом, чтобы в поле встроенных камер 3D сканера последовательно попали все без исключения элементы поверхности сканируемого объекта, то есть 3D сканирование должно быть проведено без «теней» (неотсканированных участков). Для обмеров малых объектов также используется и процедура сканирования со стационарным размещением самого 3D сканера и вращением объекта на специальном поворотном столике.

Размеры объектов 3D сканирования

Используемые нами ручные 3D сканеры позволяют обмерять объекты размером от 10 мм до 3 м. С применением технологии фотограмметрии размеры обмеряемых объектов могут быть увеличены до 10 м.

Точность обмеров объектов 3D сканирования

Точность облака точек сканирования для объектов размером до 1,5 м при обмерах сканером KSCAN-Magic: 20 мкм.
Точность облака точек сканирования для объектов размером до 0,5 м при обмерах сканером Space Spider: 50 мкм.
Точность облака точек сканирования для объектов размером до 3 м при обмерах сканером Eva: 100 мкм.

Объекты 3D сканирования с микронной точностью

— детали машин и механизмов для целей: реверс-инжиниринга, контроля геометрии, доработки, контроля износа;
— элементы декора зданий и мебели для целей: реставрации, проектирования;
— бижутерия, ювелирные изделия, аксессуары для целей: реставрации, доработки, проектирования;
— одежда и обувь для целей: дизайна, подготовки производства;
— сувенирная продукция для целей: подготовка моделей для производства по оригиналам изделий.

Виды выполняемых работ

— 3D сканирование объектов;
— сшивка облаков точек сканирования;
— построение 3D моделей объектов.

Информация, необходимая для формирования технического задания, а также для определения объёма и стоимости работ

— фотографии объекта;
— требования по разбивке/разборке объекта на отдельные элементы;
— чертежи объекта, если имеются;
— требования к точности обмеров;
— формат выдачи результатов обмеров;
— объект будет доставлен к нам в офис для обмеров или наш специалист должен будет выехать на обмеры к Заказчику.

Отчётные материалы

— 3D модели объектов в целом или их отдельных элементов;
— полигональные 3D модели в форматах stl, obj и др.;
— твердотельные 3D модели в форматах stp, step, igs, x_t и др.

Краткое описание проектов, выполненных компанией «НГКИ» в сфере точных обмеров малых форм для целей реверс-инжиниринг, реставрации, контроля:

Специалистами инженерной компании «НГКИ» выполнен проект по 3D сканированию и построению точной обмерной 3D модели рабочей поверхности пресс-формы по изготовлению летних покрышек 205/55 R16 для целей дальнейшего проектирования и её производства на территории России методом реверс-инжиниринга. Данный проект выполнялся в Московской области на заводе полного цикла производства автомобильных шин. Точная обмерная 3D модель пресс-формы потребовалась конструкторскому отделу завода для реверс-инжиниринга изделия. Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и отличную детализацию. Полевой этап занял два рабочих дня. По данным проведённых обмеров нашими специалистами были осуществлены обработка полученных данных 3D сканирования и построение итоговой 3D модели пресс-формы. Каждый из восьми секторов пресс-формы моделировался нами отдельно с максимальной детальностью. Модели двух боковин пресс-формы также строились отдельно, без насечек и надписей. На финальном этапе была произведена сборка всех построенных моделей в единое целое. В результате Заказчик получил точную обмерную 3D модель пресс-формы для изготовления летних покрышек в формате STP.
Инженерная компания «НГКИ» выполнила проект по лазерному 3D сканированию литых деталей корабля для целей доработки литьевых форм на заводе в Ленинградской области. Формы для отливки корабельных деталей должны быть сконструированы так, чтобы отливка была максимально близка к проекту детали в любой точке её поверхности. Это достигается путём обмеров получаемых отливок, определением отклонений формы и размеров отливок от проектных значений по всей поверхности детали и последующей доработкой литьевых форм с целью минимизации отклонений. Наши специалисты осуществили 3D лазерное сканирование целого ряда отливок деталей строящегося судна ледового класса при помощи 3D лазерного сканера Leica ScanStation P40. Все полученные нами в результате 3D сканирования и обработки данных обмерных работ материалы активно используются конструкторским бюро завода для доработки деревянных моделей, используемых для изготовления литьевых форм.
Специалистами инженерной компании «НГКИ» реализован проект по 3D сканированию, моделированию и созданию обмерных чертежей деталей машины по производству гипсокартона для целей реверс-инжиниринга. Полевой этап данного проекта был выполнен в Нижегородской области на заводе по производству гипсокартона. Точные обмерные 3D модели и чертежи деталей этой машины потребовалась конструкторскому отделу завода для целей дальнейшего проектирования и изготовления данных изделий на территории России методом реверс-инжиниринга. Обмеры одной из деталей были проведены нашим портативным ручным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и великолепную детализацию. Обмеры другой, намного более крупной детали уже выполнялись методом лазерного сканирования при помощи системы Leica RTC360, наиболее удобной для решения такой задачи. 3D сканирование заняло один рабочий день, тогда как обработка результатов обмерных работ заняла два дня (по одному дню для каждой из деталей). 3D моделирование первой детали заняло один день, и результатом выполненной работы стали точные обмерные 3D модели деталей в формате STP, затем были созданы необходимые обмерные чертежи. Результатом выполненной нами работы по второй детали стала обмерная точечная 3D модель в формате PTX.
Инженерная компания «НГКИ» выполнила проект по 3D сканированию и построению точных обмерных 3D моделей нескольких деталей водосточной системы для целей дальнейшего проектирования и их производства на территории России методом реверс-инжиниринга. Обмерные работы были проведены нашим портативным ручным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и великолепную детализацию. 3D сканирование заняло один рабочий день, обработка результатов обмерных работ также заняла один рабочий день, после чего были получены 3D модели всех деталей в формате STL. Из особенностей пластиковых изделий, влияющих на 3D сканирование и моделирование, можно отметить тонкие стенки деталей (1,2 мм – 2,5 мм), а также их глянцевую поверхность и геометрически сложные формы. 3D моделирование всех девяти пластиковых деталей водостока заняло четыре рабочих дня, и результатом выполненной работы стали точные обмерные 3D модели деталей в формате STP. Для контроля точности готовых 3D моделей нами применялся программный модуль построения карты отклонений, который показал, что отклонения всех построенных 3D моделей минимальны по сравнению с исходными деталями. По итогам всех выполненных нами работ Заказчику были переданы данные 3D сканирования и построенные по ним твердотельные 3D модели всех деталей в формате STP.
Инженерная компания «НГКИ» выполнила проект по 3D сканированию медицинских инструментов малоинвазивной хирургии для целей организации их производства на территории России методом реверс-инжиниринга. Российские импортёры, поставляющие целый ряд медицинских инструментов для хирургии, столкнулись с резким ограничением традиционных каналов поставки и обратились к российским заводам медицинских инструментов начать производство инструмента для малоинвазивной хирургии в стране. В связи с тем, что таких инструментов даже в Москве очень мало, и каждый комплект таких инструментов используется практически каждый день, компания-поставщик смогла получить комплект только на один день, и то лишь при условии, что инструменты не будут разбираться для обмеров. Нашим специалистам пришлось выполнять 3D сканирование инструментов в неразобранном состоянии. Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. Мы постарались выжать из этого 3D сканирования максимум, но из-за имеющихся ограничений не всё получилось так, как могло бы быть, и итоговые материалы в некоторых местах требовали ручных домеров и доработки. Заказчику были переданы обмерные 3D модели нескольких медицинских инструментов.
Инженерная компания «НГКИ» выполнила проект по 3D сканированию и построению точной обмерной трёхмерной модели корпуса электробалалайки для целей его производства на цифровом фрезеровочном станке методом реверс-инжиниринга. Частный мастер по изготовлению музыкальных инструментов попросил нас провести 3D сканирование и создать точную обмерную 3D модель очень удачного на его взгляд корпуса электробалалайки. Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. В соответствии с техническим заданием, предоставленным Заказчиком работ, по данным обмеров нашими специалистами была создана триангуляционная 3D модель корпуса электробалалайки в формате STL, а затем на её основе построена твердотельная 3D модель в формате STP. Заказчик остался очень доволен полученными результатами.
Инженерная компания «НГКИ» выполнила проект по 3D сканированию и построению точной обмерной трёхмерной модели детали станка для изготовления гофрированной трубы, для целей её производства на территории России методом реверс-инжиниринга. Данная деталь имеет форму сектора с множеством отверстий и подвержена довольно быстрому износу во время работы станка, поэтому наш Заказчик принял решение по самостоятельному изготовлению таких деталей методом реверс-инжиниринга для целей импортозамещения. Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. В соответствии с техническим заданием, предоставленным Заказчиком работ, по данным обмеров нашими специалистами была построена триангуляционная 3D модель детали в формате STL и твердотельная 3D модель детали в формате STP, а также подготовлен обмерный чертёж в формате DWG.
Специалистами инженерной компании «НГКИ» оперативно выполнен проект по 3D сканированию и созданию точных обмерных трёхмерных моделей, а также построению обмерного чертежа детали, представляющей собой формующий ролик для изготовления металлической рубашки кабеля. Эти работы были проведены нами для целей организации производства данной детали гибочного станка на территории России методом реверс-инжиниринга. Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, который позволяет проводить измерения с метрологической точностью (до 0,05 мм), что наилучшим образом подходит для применения в целях реверс-инжиниринга (обратного инжиниринга). В соответствии с техническим заданием, предоставленным Заказчиком этих работ, по данным обмеров нашими специалистами были построены триангуляционная 3D модель детали в формате STL и твердотельная 3D модель детали в формате STP, а также подготовлен обмерный чертёж детали в формате DWG.
Инженерная компания «НГКИ» оперативно выполнила проект по 3D сканированию и построению точных обмерных трёхмерных моделей деталей машин, представляющих собой лопатки бетономешалки, для целей их производства на территории России методом реверс-инжиниринга. Имеющие очень простую конструкцию и изнашивающиеся очень быстро лопатки бетономешалок были выбраны нашим Заказчиком для получения первого срочного опыта реверс-инжиниринга. Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. В соответствии с техническим заданием, предоставленным Заказчиком этих работ, по данным обмеров нашими специалистами были построены триангуляционные 3D модели деталей в формате STL и твердотельные 3D модели деталей в формате STP, а также подготовлены комплекты обмерных чертежей в формате DWG.
Инженерная компания «НГКИ» оперативно выполнила проект по 3D сканированию и построению точных обмерных чертежей гнутых стеклянных панелей переговорной комнаты для целей проектирования деталей-примыканий между стеклянными панелями и панелями из дерева. Заказчиком обмерных работ выступила компания, занимающаяся проектированием обустройства офисных помещений, изготовлением различных отделочных материалов для офисных помещений и монтажом деревянных и стеклянных панелей. Из-за большого размера стеклянных панелей пришлось прибегнуть к сочетанию лазерного сканирования 3D системой Leica RTC360, которая предназначена для обмеров строительных конструкций, и 3D сканирования ручным 3D сканером Artec Eva, предназначенным для сканирования малых объектов с высокой точностью. В результате выполненных работ Заказчик получил от нас точные обмерные чертежи стеклянных панелей.
Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D сканированию, 3D моделированию и построению точного обмерного чертежа детали станка, которая представляла собой стальное полукольцо ножа для отрезания пластиковых бутылок от формирующего автомата. Все эти работы были осуществлены нами для целей импортозамещения и налаживания серийного производства данной детали методом реверс-инжиниринга (обратного инжиниринга) на территории России. 3D сканирование детали было произведено при помощи нашего портативного высокоточного ручного 3D сканера Artec Space Spider на специальном вращающемся столике Artec. На камеральном этапе работ нами были построены точные обмерные 3D модели детали в форматах STL и STP, а также подготовлен обмерный чертёж в формате DWG (AutoCAD).
Специалисты инженерного предприятия «НГКИ» оперативно выполнили проект по 3D сканированию и построению обмерной трёхмерной модели основы стула для целей внесения изменений в его дизайн и дальнейшего производства методом реверс-инжиниринга (обратного инжиниринга). 3D сканирование было выполнено на территории Заказчика, в качестве которого выступила компания, занимающаяся производством мебели, при помощи портативного ручного высокоточного 3D сканера Artec Space Spider. После камеральной стадии в результате всех выполненных нами работ Заказчику были переданы точные обмерные 3D модели стула в форматах STL и STP для дальнейшей деятельности дизайнеров и конструкторов.
Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D лазерному сканированию довольно крупных деталей сложного технологического оборудования, а именно разобранной дробильной машины, на одном из промышленных предприятий, расположенных в Нижегородской области. От нас требовалось получить плотные сканы с погрешностью, не превышающей 1,5–2 мм, но особое внимание нужно было уделить точному положению и размерам крепёжных отверстий. Обмеры были произведены лазерным 3D сканером Leica RTC360, в техническом арсенале которого есть всё, что необходимо для выполнения такой работы: высокая плотность, большая скорость и малый шум лазерного сканирования. Полевой этап работ занял всего несколько часов, ещё один день потребовался на сшивку сканов и обработку полученных облаков точек лазерного сканирования. Заказчику были переданы плотные точечные 3D модели деталей машины с наложенной текстурой в формате RCP.
Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D сканированию, построению точных обмерных 3D моделей и подготовке комплекта обмерных чертежей деталей машин по производству целлюлозы для целей организации их производства методом реверс-инжиниринга (обратного инжиниринга). Обмерные работы были произведены ручными высокоточными 3D сканерами Artec Space Spider и Artec Eva, имеющими высочайшие точность и разрешение съёмки, а также идеально подходящими для подобных целей. Обмеры деталей были осуществлены на одном из действующих ЦБК в Сибири. В результате 3D сканирования деталей машин были получены их точные 3D модели в формате STL, которые затем были очищены от посторонних шумов, после чего из них были получены обмерные 3D модели в формате STP. Кроме построения точных 3D моделей деталей, нашими специалистами также был подготовлен комплект обмерных чертежей этих деталей в формате AutoCAD.
Инженерная компания «НГКИ» оперативно выполнила проект по 3D сканированию и построению точных обмерных трёхмерных моделей фасонных деталей для труб (тройников) из высокопрочного чугуна для целей их производства на территории России методом реверс-инжиниринга (обратного инжиниринга). Обмерные работы были произведены ручным высокоточным метрологическим 3D сканером Artec Space Spider, имеющим высокие точность и разрешение съёмки, а также идеально подходящим для подобных целей. В результате 3D сканирования деталей были получены их точные 3D модели в формате STL, которые затем были очищены от посторонних шумов. Затем из этих моделей нами были получены обмерные 3D модели в формате STP. По результатам выполненных работ мы отправили Заказчику и полученные непосредственно с 3D сканера трёхмерные модели в формате STL, и доработанные обмерные модели тройников в формате STP.
Инженерное предприятие «НГКИ» оперативно выполнило проект по 3D сканированию и построению точной обмерной трёхмерной модели штампа для производства автомобильных шин для организации производства таких же штампов на территории России по технологии реверс-инжиниринга (обратного инжиниринга) и последующего выпуска автошин. Обмерные работы были осуществлены ручным высокоточным метрологическим 3D сканером, имеющим высочайшее разрешение съёмки и идеально подходящим для подобных целей. По причине достаточно большого размера детали нашим специалистам пришлось перед 3D сканированием предварительно наклеить на её поверхность отражающие марки, а также использовать вспомогательную плоскость с отражающими марками. В результате 3D сканирования этой детали была получена её точная 3D модель в формате STL, которая затем была очищена от посторонних шумов. После этого по данным съёмки нами была создана итоговая обмерная 3D модель детали, которая и была передана Заказчику.
Инженерное предприятие «НГКИ» оперативно выполнило проект по 3D сканированию и построению точных обмерных трёхмерных моделей корпуса блока управления светодиодным экраном для организации производства таких корпусов на территории РФ методом реверс-инжиниринга (обратного инжиниринга). Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, который идеально подходит для подобных целей. Во время обмеров были и некоторые сложности, связанные со сложной формой некоторых деталей корпуса, поэтому нашим специалистам пришлось значительно поднять плотность 3D сканирования, что весьма существенно увеличило и время на обработку сканов, но в итоге был получен приемлемый результат в формате STL. После этого уже без помех нами была построена итоговая обмерная 3D модель детали в формате STP, которая и была передана Заказчику.
Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D сканированию и построению точных обмерных трёхмерных моделей стоматологических ложек для целей изготовления пресс-форм и их производства методом реверс-инжиниринга. Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. Заказчику потребовались точные обмерные 3D модели комплекта стоматологических ложек для слепков челюстей. По этим моделям он планирует изготовить пресс-формы для штамповки данных ложек из пластика. В результате работ Заказчику были переданы точные обмерные 3D модели в формате STP.
Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D сканированию и построению точных обмерных трёхмерных моделей деталей редуктора для компании, производящей автомобильную технику. Обмерные работы были проведены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. 3D сканирование и моделирование деталей редуктора были выполнены для целей их модификации и производства методом реверс-инжиниринга. Нам были заказаны STP модели деталей, построенные по результатам 3D сканирования с контролем формы и взаимного положения основных поверхностей и осей деталей. Для 3D сканирования и моделирования таких деталей требуется большой опыт специалиста, производящего обмеры и обработку данных 3D сканирования.
Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D сканированию и построению точных обмерных трёхмерных моделей пяти деталей муфты для компании, занимающейся проектированием оборудования для контроля параметров работы аппаратуры и механизмов. Обмерные работы были проведены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. 3D сканирование и моделирование деталей муфты были выполнены для целей производства методом реверс-инжиниринга. Специфика этой работы заключалась в сложности формирования облака точек 3D сканирования больших плоских деталей малой толщины. Для 3D сканирования таких деталей требуется большой опыт специалиста, производящего обмеры и обработку облаков точек 3D сканирования.
Инженерная компания «НГКИ» оперативно выполнила проект по 3D сканированию и построению точной обмерной трёхмерной модели детали, представляющей собой скребок из стали, с доработкой для целей её производства методом реверс-инжиниринга. Особенностью данной детали являлось отсутствие плоских посадочных поверхностей, поэтому создать его точную модель с помощью обмеров вручную не представлялось возможным. Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. В соответствии с заданием Заказчика, форма всех поверхностей была приведена к проектной, все основные поверхности детали были аппроксимированы плоскостями, а сложные отверстия на скребке — цилиндрами и конусами. В результате Заказчик получил от нас точные обмерную 3D модель детали в формате STP.
Инженерная компания «НГКИ» выполнила проект по 3D сканированию и построению обмерных трёхмерных моделей деталей дробильной машины для целей производства методом реверс-инжиниринга (reverse engineering). Заказчиком этих работ выступила компания, занимающаяся разработкой оборудования для приготовления компонентов пищевой продукции. Пять небольших деталей были обмерены высокоточным 3D сканером Artec Space Spider, а по результатам сканирования были построены твердотельные 3D модели в формате STP. Поскольку барабан дробильной машины на производстве отказались разбирать на детали, создать его обмерную модель без пропусков/теней не было никакой возможности. Барабан был отсканирован системой Artec Eva, а по результатам обмеров была построена 3D модель доступных частей в формате STL.
Специалисты инженерного предприятия «НГКИ» оперативно выполнили проект по 3D сканированию и построению обмерной трёхмерной модели кронштейна с доработкой для целей его производства методом реверс-инжиниринга. Особенностью данного кронштейна является отсутствие плоских посадочных поверхностей, поэтому создать его точную модель с помощью обмеров вручную не представлялось возможным. Обмерные работы были произведены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. По просьбе Заказчика нами также была выполнена небольшая доработка полученной модели: с одной из сторон он попросил «срезать» 5,5 мм, что и было сделано. В результате Заказчик получил от нас точные обмерную 3D модель детали в формате STP.
Специалисты инженерного предприятия «НГКИ» оперативно выполнили проект по 3D сканированию и построению обмерных трёхмерных моделей деталей машин для целей их производства методом реверс-инжиниринга (обратного инжиниринга). Заказчиком работ выступила компания, занимающаяся обслуживанием и ремонтом дорожной техники, у руководства которой возникла идея по собственному производству данных деталей. Для целей проектирования этих деталей нами было осуществлено 3D сканирование нескольких образцов, а затем построены их точные обмерные 3D модели. Обмерные работы были проведены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. В результате Заказчик получил от нас точные обмерные модели деталей машин в форматах STL и STEP.
Специалисты инженерной компании «НГКИ» выполнили обмеры трубы водопровода в коллекторе на строительной площадке жилого комплекса в Москве. По причине несогласованных действий подрядчиков труба водопровода была введена в коллектор без защитной гильзы в проёме коллектора, поэтому гильза была сварена на месте, из-за чего стандартная уплотняющая муфта для трубы не подошла, а потребовала изготовления на заказ. Для этих целей были необходимы точные обмерные работы и чертежи. Обмеры положения трубы в гильзе были осуществлены ручным 3D сканером Artec Eva, поскольку лазерным сканером выполнить измерения в крайне стеснённых условиях было просто невозможно. По результатам обмеров нами был создан обмерный чертёж в формате AutoCAD, который в итоге и был передан Заказчику.
Инженерная компания «НГКИ» выполнила проект по 3D сканированию и построению обмерной модели рамы защиты двигателя лесозаготовительных машин для целей производства методом реверс-инжиниринга (обратного инжиниринга). Заказчиком работ выступила компания-дистрибьютор лесозаготовительных машин и производитель оборудования для данных машин, у которого возникла идея по собственному производству защитных рам для них, так называемых «кенгурятников». Для целей проектирования рамы нами было выполнено 3D сканирование рамы, которую Заказчик решил взять за образец. Обмерные работы были проведены нашими портативными ручными 3D сканерами Artec Eva и Artec Space Spider. Затем было выполнено построение точной обмерной модели рамы в формате STP.
Специалисты инженерной компании «НГКИ» выполнили проект по 3D сканированию и построению обмерных моделей нескольких мормышек для целей их производства методом реверс-инжиниринга (обратного инжиниринга). Заказчиком работ выступила компания, производящая оснащение для рыбной ловли. Обмерные работы были проведены нашим портативным высокоточным ручным 3D сканером Artec Space Spider. Поскольку оборудование Заказчика работает с твердотельными моделями объектов в формате STP, наш специалист провёл 3D сканирование мормышек, получил обмерные mesh модели мормышек в формате STL и затем по ним построил твердотельные модели в формате STP.
Специалисты инженерной компании «НГКИ» выполнили проект по 3D сканированию и построению обмерных моделей десяти оригинальных деталей стоматологического кресла для целей реверс-инжиниринга. Обмерные работы были проведены нашими портативными высокоточными ручными сканерами Artec Eva и Artec Space Spider. Трудозатраты на построение обмерных моделей сильно зависят от требуемой Заказчику точности построения 3D моделей деталей. В данном случае Заказчик потребовал точности в 50 мкм. В результате 3D сканирование и построение STL моделей деталей заняло 4 рабочих дня нашего специалиста.
Специалисты инженерного предприятия «НГКИ» выполнили обмеры и построение точной 3D модели лестницы очень сложной формы в здании в центре Москвы для целей подготовки проекта её отделки дорогостоящими материалами по фактическим размерам несущей конструкции. Обмерные работы были произведены по технологии трёхмерного лазерного сканирования. Обмеры металлических конструкций основы лестницы не заняло много времени, ну а вот с 3D моделированием очень сложной тетивы лестницы пришлось серьёзно повозиться. В результате Заказчику нами была передана точная обмерная твердотельная (solid) модель лестницы.
Инженерная компания «НГКИ» выполнила обмеры и построение точной 3D модели лестницы сложной формы в Калуге для целей проектирования стеклянного ограждения. Обмерные работы были произведены по технологии лазерного сканирования. В момент съёмки лестница представляла собой бетонную конструкцию без какой-либо отделки. Наши специалисты отсканировали лестницу в четыре скана и затем отмоделировали её в среде AutoCAD. Точную обмерную 3D модель лестницы передали Заказчику в формате DWG.
Специалисты инженерной компании «НГКИ» выполнили точные обмеры громадного исторического мозаичного панно, покрывающего все четыре стены в фойе здания газеты «Известия». Обмерные работы были выполнены по технологии лазерного сканирования для целей фиксации места и цвета каждого камешка в мозаике, которая должна была быть перенесена в другой зал того же здания. Обмеры производились при помощи лазерного сканера Leica ScanStation P40.
Компания «НГКИ» выполнила небольшой, но поистине красивый проект по лазерному сканированию и созданию точной обмерной 3D модели витой лестницы с коваными металлическими ограждениями, которая была смонтирована в элитной многоуровневой квартире в самом центре Москвы. Для целей проектирования и изготовления перил из ценных пород древесины организации, осуществляющей ремонтные работы и обустройство данной квартиры, потребовалась точная трёхмерная модель металлических монтажных площадок под перила этой лестницы. Обмерные работы по технологии 3D сканирования на объекте были выполнены нашими специалистами за 2 часа, а для построения качественной модели потребовалось 2 дня.
Специалисты инженерного предприятия «НГКИ» выполнили обмерные работы и последующее построение точной 3D модели частного коттеджа в Подмосковье для целей подготовки индивидуального проекта комплекта мебели во всём здании. Съёмка здания была выполнена по технологии трёхмерного лазерного сканирования. Кроме обмерных работ, нами была произведена детальная фотофиксация всех элементов инфраструктуры коттеджа. На камеральной стадии наши специалисты построили точную 3D модель здания и передали её дизайнерам для проектирования мебели.
Специалисты инженерного предприятия «НГКИ» по заказу компании, которая специализируется на проектировании и производстве мебели, выполнили небольшой, но довольно характерный проект по обмерам помещения будущей библиотеки в частной многоуровневой квартире на Комсомольском проспекте в Москве. Поскольку суммарные сроки на проектирование и производство мебели были очень сжатые, обмерные работы и моделирование помещения тоже было необходимо выполнить очень оперативно. В итоге наш Заказчик получил от нас требуемую точную обмерную 3D модель помещения всего за один день.
Инженерная компания «НГКИ» выполнила интересный и знаковый проект по обмерам декора реставрируемого здания музея в Самаре и последующему определению площади поверхности позолоты. Обмерные работы были выполнены методом лазерного сканирования при помощи 3D сканера Leica ScanStation P20. Всего наши специалисты обмерили и вычислили площадь позолоты для 17 различных типов декора здания музея.
Предприятие «НГКИ» выполнило небольшой проект по обмерным работам и последующему построению 3D модели купели в сауне на Новорижском шоссе в ближнем Подмосковье для целей проектирования её облицовки греческим мрамором. Съёмка была произведена с помощью технологии 3D лазерного сканирования. Обмерные работы, чистка и сшивка полученных в результате 3D сканирования облаков точек и создание трёхмерной модели были выполнены нашими специалистами в течение двух рабочих дней.
Инженерная компания «НГКИ» оперативно выполнила точные обмерные работы методом лазерного сканирования и подготовку 3D модели сложной лестницы, состоящей из прямых и винтовых участков, в большом усадебном доме в ближнем Подмосковье. Обмерные работы и 3D моделирование были произведены по заказу архитектурной студии для целей авторского контроля залитых бетонных конструкций и дальнейшего проектирования облицовки лестницы. Все работы по данному проекту, включая полевую и камеральную стадии, были выполнены нашими специалистами за одну рабочую неделю.
Компания «НГКИ» выполнила небольшой проект по лазерному сканированию и построению 3D моделей сценических декораций в Экспоцентре для целей проектирования эффектного светового шоу по технологии 3D мэппинга в рамках подготовки к крупнейшему танцевальному событию осени — ночи электронной музыки “IN RED Revolution” в Москве. Наши специалисты всего за полчаса отсканировали элементы декораций и еще за половину рабочего дня создали их 3D модели для целей видеомэппинга.

Подробное описание некоторых проектов, выполненных в сегменте точных обмеров малых форм для целей реверс-инжиниринг, реставрации, контроля:

Специалисты инженерного предприятия «НГКИ» успешно завершили очень интересный и знаковый проект по подсчёту площади позолоты декора реставрируемого здания музея в Самаре. Всего же нам было необходимо обмерить и вычислить площадь позолоты для 17 различных типов декора. Обмеры декора были произведены по технологии лазерного сканирования с применением 3D сканера Leica ScanStation P20.

Стоимость обмерных работ и подготовки обмерных чертежей и 3D моделей

В связи с разнообразием размеров объектов и существенными различиями в их сложности в данном сегменте рынка нет смысла производить оценку стоимости работ без детального ознакомления с самими объектами по фотографиям и/или имеющимся чертежам объектов.

Многообразие и индивидуальные особенности различных объектов оставляют единственную возможность адекватного определения стоимости работ — это расчёт цены на основании учёта предстоящих трудозатрат на обмерные работы и изготовление чертежей / моделей по их результатам.

Именно поэтому мы не даём никаких предварительных оценок стоимости подобных работ. Чтобы осуществить оценку трудозатрат и стоимости работ мы всегда предварительно просим предоставить нам фотографии объекта, его адрес и особые требования к моделям и/или чертежам, которые могут быть у наших Заказчиков.

При наличии достаточного объёма фотографий и/или чертежей объекта съёмки, а также при изначально правильной постановке задачи на производство обмерных работ, предварительная оценка стоимости опытными специалистами компании «НГКИ» будет отличаться от окончательной оценки не более чем на 10%.

Примеры некоторых проектов, выполненных компанией «НГКИ» в сегменте точных обмеров элементов декора зданий, деталей интерьеров и мебели:

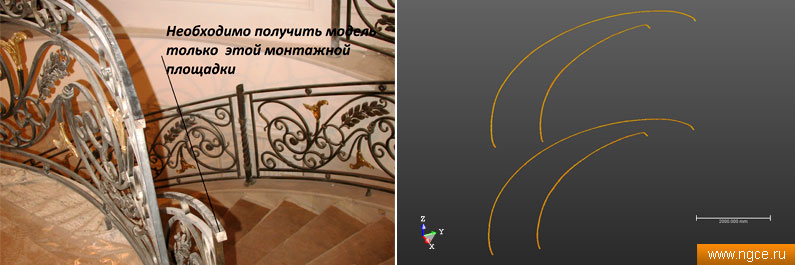

Точная модель монтажных площадок перил винтовой лестницы

Точная модель монтажных площадок перил винтовой лестницы, построенная по результатам 3D сканирования

Компании, изготавливающей мебель и всевозможные детали интерьеров из натурального дерева по индивидуальным заказам, срочно потребовались точные обмеры монтажных площадок перил винтовой лестницы.

Обмеры необходимо было выполнить для целей вытачивания перил из ценных пород дерева на станке с цифровым управлением. Фактическое положение установленных монтажных площадок перил отличалось от проектного, поэтому Заказчик потребовал подготовить точные трехмерные модели реального положения и формы монтажных площадок перил винтовой лестницы, ведущей с первого этажа на второй и со второго на третий.

Оперативные обмеры объекта по технологии лазерного сканирования с применением фазового 3D сканера Surphaser заняли не более 30 минут. Построение точной модели монтажных площадок сложной формы заняло 1,5 рабочего дня одного специалиста.

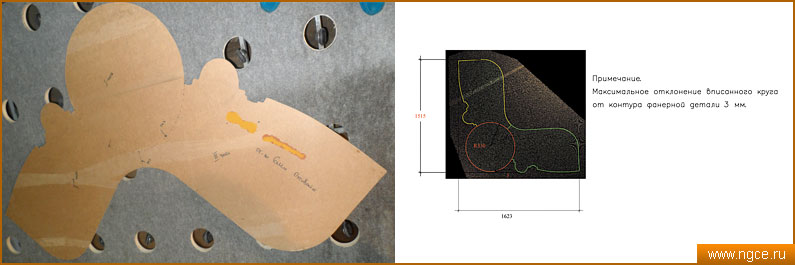

Обмеры фигурной столешницы методом 3D сканирования

Обмеры фигурной столешницы методом 3D сканирования и создание точной трехмерной модели

Компании, занимающейся изготовлением мебели под заказ, в том числе фигурных столешниц из полудрагоценного камня, потребовался точный чертеж столешницы, построенный по результатам обмеров предоставленного шаблона в натуральную величину столешницы и выполненный в векторном формате DWG. Требуемая точность измерений — не хуже 2 мм.

Нашими специалистами было выполнено трехмерное лазерное сканирование предоставленного шаблона и построен точный чертеж столешницы. Сканирование заняло 10 минут. Обработка данных и построение чертежа заняло менее одного рабочего дня специалиста нашей компании.
Скачать файл чертежа столешницы в формате PDF
