Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования

Навигация по разделу:

Особенности сегмента

В настоящее время активно идет переход от 2D проектирования зданий и сооружений, реконструкции, реставрации, эксплуатации к 3D проектированию. Трехмерное проектирование все еще довольно часто остается маркетинговым инструментом для привлечения внимания. Тем не менее, не только у проектировщиков, но, главное, и у Заказчиков проектов уже возникает понимание существенных преимуществ 3D проектирования, и они готовы платить за проекты в 3D.

Основой для технического надзора, проектирования декоративных навесных фасадов, освещения фасадов, световых шоу и 3D мэппинга, проектирования реконструкции зданий и множества иных целей является точная исполнительная 3D модель фактической геометрии объекта, получаемая по результатам 3D лазерного сканирования объекта или его отдельных частей.

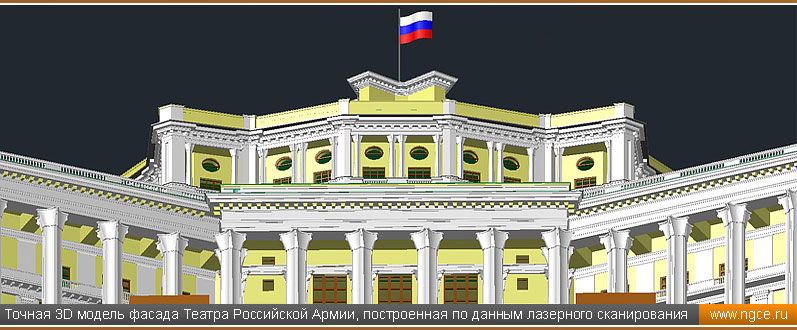

Точная 3D модель фасада Театра Российской Армии, построенная по данным лазерного сканирования

3D модели зданий, их фасадов, прилегающих территорий, а также различных сооружений необходимы пользователям для самых разнообразных целей, а именно:
— для проектирования реконструкции, реставрации зданий и сооружений и для приспособления их под современные нужды с применением современных средств проектирования в 3D средах;
— для проектирования дизайна помещений;
— для контроля построенного здания на соответствие проектной документации, если проект был подготовлен в 3D;
— для проектирования облицовки фасадов;
— для проектирования подсветки фасадов;
— для построения информационной модели здания (Building Information Model) с целью максимальной оптимизации процесса эксплуатации этого здания;
— для проецирования изображений на фасады по технологии 3D мэппинг (3d mapping);
— для создания и проведения видеотуров по продаваемым, сдаваемым в аренду помещениям;
— для создания и проведения видеотуров по музеям и достопримечательностям;
— для многих других целей.

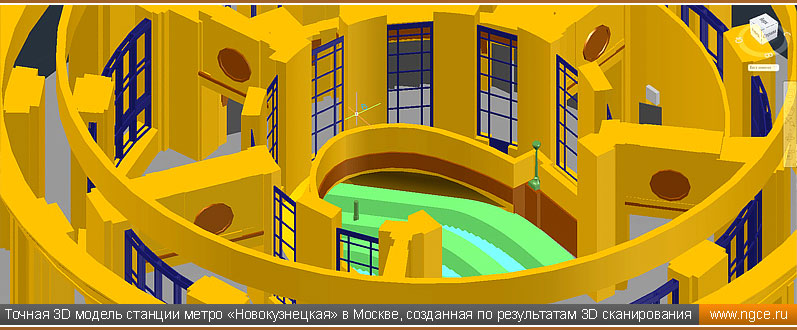

Точная 3D модель станции метро «Новокузнецкая» в Москве, созданная по результатам 3D сканирования

Требования к точности и детальности 3D моделей

Требования к точности и детальности создаваемых 3D моделей могут существенно различаться в зависимости от её назначения.

При лазерном сканировании и моделировании для целей реконструкции и реставрации зданий необходимы наиболее точные и наиболее детальные 3D модели здания, но в данном случае большой объем файлов моделей существенно затрудняет их оперативное использование. Для этого типа моделей существенно важно «послойное представление» модели здания.

Для целей 3D мэппинга детальная модель фасада требуется только в тех местах, на которые будет осуществляться проецирование изображения, тогда как остальные части фасада здания, напрямую не участвующие в демонстрации визуального ряда, могут быть отмоделированы схематично.

При лазерном сканировании и моделировании для целей проектирования декоративных навесных фасадов особенно важным фактором является передача точных трехмерных координат всех угловых точек оконных и дверных проемов здания, балконных плит, пространственных координат линий изгибов и поворотов фасадов, а также точных координат всех прочих выступающих элементов фасада.

Общим у всех этих задач является только представление модели объекта или же его части в трехмерных координатах. Все остальные требования настолько различны и пока настолько не стандартизированы и не узаконены, что требуют индивидуального подхода к каждой задаче или объекту.

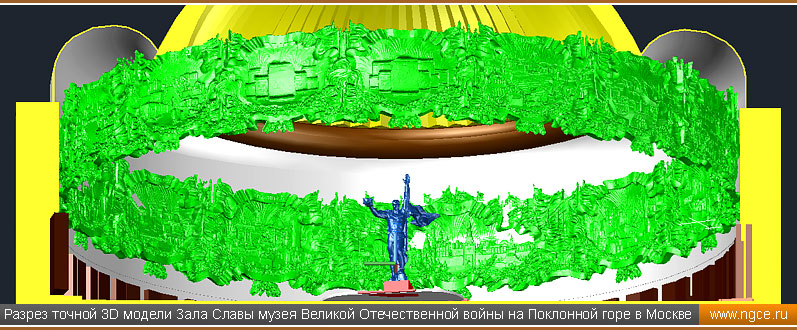

Разрез точной 3D модели Зала Славы музея Великой Отечественной войны на Поклонной горе в Москве

Наша компания активно занимается лазерным сканированием с 2003 года. Тем не менее, вплоть до 2012 года в 95% случаев основным результатом наших работ были комплекты традиционных 2D обмерных чертежей. Активный рост запросов на обмерные 3D модели зданий начался лишь в 2013 году. В настоящее время многие наши Заказчики еще не готовы отказаться от плоских 2D чертежей, поэтому в большинстве случаев (в основном, в зависимости от наличия в штате Заказчика собственных специалистов по 3D проектированию) нам заказывают создание 3D моделей объектов, по которым Заказчики самостоятельно подготавливают комплекты 2D чертежей.

Виды выполняемых работ

— обмеры фасадов;
— обмеры внутренних помещений;
— обмеры элементов декора фасадов и интерьеров;
— обмеры сетей теплоснабжения, водоснабжения, канализации, энергоснабжения;
— построение 3D моделей зданий и сооружений по результатам обмеров.

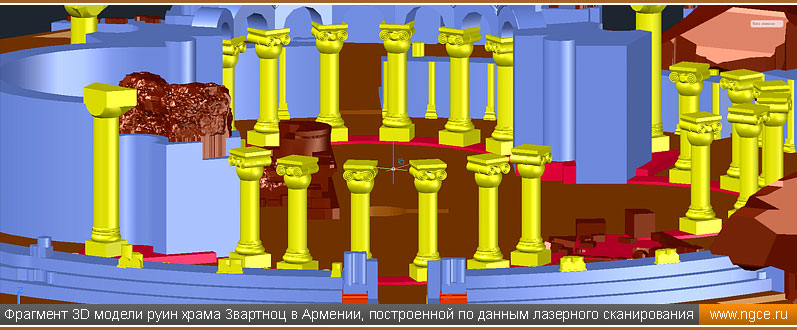

Фрагмент 3D модели руин храма Звартноц в Армении, построенной по данным лазерного сканирования

Информация, необходимая для формирования технического задания, а также для определения объёма и стоимости работ

— фотографии объекта;
— имеющиеся чертежи объекта;
— требования к формату модели;
— вид модели (каркасная или твердотельная);
— требования к точности 3D модели объекта;
— требования к детальности моделирования различных элементов объекта;
— требования к представлению 3D модели по слоям;
— для сложных объектов обязательным условием является предварительный выезд наших специалистов на объект с целью детального ознакомления.

Отчётные материалы

— точечные, каркасные и твердотельные 3D модели объектов обмерных работ.

Обмерные работы и оформление 3D моделей и обмерных чертежей осуществляется в соответствии с требованиями ГОСТ Р 21.1101-2009 «Основные требования к проектной и рабочей документации».

Результаты выполненных обмерных работ передаются Заказчику в согласованной единой системе координат и высот, а также в заданном формате (в большинстве случаев, в формате .DWG).

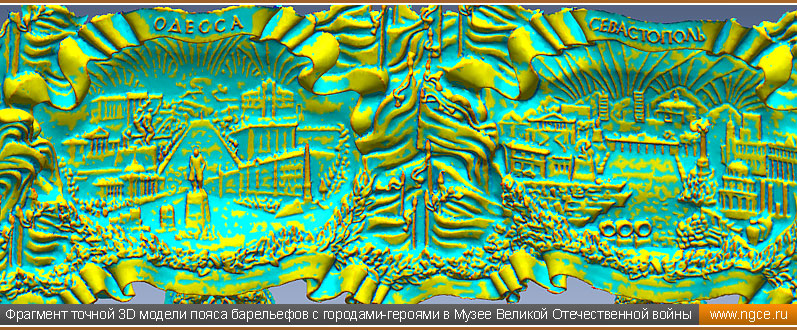

Фрагмент точной 3D модели пояса барельефов с городами-героями в Музее Великой Отечественной войны

Краткое описание проектов, выполненных инженерной компанией «НГКИ» в сегменте точного 3D моделирования зданий и сооружений:

Специалисты инженерной компании «НГКИ» выполнили проект по лазерному сканированию и 3D моделированию фасадов здания Белорусского вокзала в Москве. Точные обмерные работы и построение 3D моделей здания были произведены нами для целей 3D mapping. 3D мэппинг (видео-мэппинг) — это современная технология проведения различных световых и лазерных шоу, главный принцип которой заключается в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с полным учётом его геометрии, размеров и расположения. Событие, к которому было приурочено это световое и видео-представление — праздник Великой Победы в Великой Отечественной войне 9 мая. С целью проектирования оформления праздничного концерта с ярким световым шоу и видеотрансляциями на фасады Белорусского вокзала давние партнёры компании «НГКИ», организующие различные представления с видеотрансляцией на стены зданий по технологии 3D mapping (видео-мэппинг), обратились к нам с просьбой выполнить лазерное сканирование и 3D моделирование фасадов, выходящих на площадь перед вокзалом, и территории самой площади. 3D лазерное сканирование было произведено системой Leica ScanStation P40 за 3 часа. По результатам камеральной обработки данных и последующего 3D моделирования Заказчик получил от нас точную обмерную 3D модель фасадов вокзала и прилегающей территории в Autodesk AutoCAD.
Инженерная компания «НГКИ» выполнила лазерное сканирование и 3D моделирование фасадов зданий и территории Суздальского кремля для целей видеомэппинга (3D mapping). 3D мэппинг (видео-мэппинг) — современная технология проведения разнообразных световых и лазерных представлений, главный принцип которой состоит в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. 3D лазерное сканирование было произведено системой Leica ScanStation P20 за один рабочий день. По данным обмерных работ наши специалисты построили точную обмерную 3D модель фасадов зданий и территории Суздальского кремля, которая будет использоваться специалистами Заказчика для проектирования представления со световым шоу и видеотрансляциями на стены и здания кремля в период празднования Нового года и Рождества Христова. Заказчик остался очень доволен полученными итоговыми материалами.
Инженерная компания «НГКИ» выполнила очень интересный проект по созданию точной обмерной 3D модели участка городского пространства в центре Москвы по данным лазерного сканирования. Участок, на котором производились обмерные работы, и моделирование которого было затем осуществлено, включал в себя часть проезжей части улицы и мост. Трёхмерное представление, которое мы подготовили по результатам 3D лазерного сканирования, позволило архитекторам точнее и нагляднее работать с данными при разработке концепции новой городской среды. Обмерные работы заняли несколько часов и выполнялись в позднее вечернее и ночное время, чтобы минимизировать помехи от транспорта и пешеходов. После сшивки полученных сканов специалисты нашей компании затратили ещё полторы недели на создание обмерной 3D модели в среде Revit.
Специалисты инженерной компании «НГКИ» выполнили проект по лазерному сканированию и 3D моделированию фасада и дворовой территории знаменитого Дома Пашкова в центре Москвы. Точные обмерные работы и построение 3D моделей были произведены для целей 3D mapping. 3D мэппинг (видео-мэппинг) — это современная технология проведения различных световых и лазерных представлений, главный принцип которой заключается в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. 3D лазерное сканирование было произведено системой Leica ScanStation P40 за один рабочий день. Поскольку расстановка транслирующих установок изначально планировалась на территории двора здания, его кровлю мы вообще не сканировали. Итоговая 3D модель самого фасада здания была построена как твердотельная, тогда как 3D модели скульптур и декоров были выполнены как триангуляционные.
Специалисты инженерного предприятия «НГКИ» выполнили обмеры и 3D моделирование исторического особняка в центре Ярославля на площади Челюскинцев для целей подготовки проекта его реставрации и реконструкции. Заброшенный исторический особняк был выкуплен в частное пользование, но по действующему законодательству при приспособлении здания к современному использованию в качестве жилого строения должен быть сохранён его исторический внешний вид и интерьеры. В связи с этим новые собственники обратились к реставраторам, которые для обмеров и 3D моделирования привлекли нашу компанию. Обмерные работы были произведены по технологии лазерного сканирования. Заброшенное и сильно захламлённое здание со сложным подвалом было отсканировано за два рабочих дня. Сшивка сканов в единое облако точек лазерного сканирования также заняла у нас два дня. А вот построение точной обмерной 3D модели в ArchiCAD (формат PLN) заняла гораздо больше времени из-за того, что программное обеспечение для проектирования зданий предоставляет очень немного возможностей для точного моделирования далеко не идеальных стен старинных зданий и сооружений.
Специалисты инженерной компании «НГКИ» выполнили обмеры помещений на трёх этажах строящегося офисно-делового центра в Екатеринбурге для целей подготовки проекта дизайна интерьеров. Кроме помещений, на трёх этажах здания также были проведены обмеры лестничных пролётов со второго по одиннадцатый этажи. Все обмеры помещений были осуществлены нами методом лазерного сканирования при помощи лазерной сканирующей системы Leica ScanStation P40. 3D лазерное сканирование заняло два рабочих дня. По результатам обмерных работ нашими специалистами была построена 3D модель в формате Revit с уровнем детализации LOD 200. Поскольку помещения находились в стадии отделки в состоянии Shell & Core, это значительно упрощало работу как на стадии лазерного сканирования, так и во время 3D моделирования. На обработку данных лазерного сканирования и последующее построение точной обмерной 3D модели нашим специалистам потребовалось около двух недель.
Специалисты инженерной компании «НГКИ» выполнили проект по обмерам большого частного коттеджа на северо-востоке Подмосковья и построению его точной обмерной 3D модели в программной среде Revit (формат RVT) для целей проектирования дизайна интерьеров, а также внешней и внутренней отделки. Данный коттедж бревенчатый, он построен из сибирского кедра, общая площадь всех помещений дома составляла около 1300 квадратных метров в состоянии Shell & Core без коммуникаций. Точные обмерные работы были произведены нами методом лазерного сканирования. Особенность состояла в том, что этот коттедж построен из крупного кедра, и на итоговой 3D модели необходимо было отразить форму и размеры брёвен максимально близко к реальности. Лазерное сканирование всех помещений коттеджа, кровли и фасадов заняло два дня, ещё около трёх недель продолжалось подробное и точное 3D моделирование. Готовая обмерная 3D модель коттеджа была передана Заказчику в формате Revit с уровнем детализации LOD 200, после чего архитектор приступил к разработке проекта дизайна интерьеров и экстерьеров коттеджа.
Инженерная компания «НГКИ» выполнила лазерное сканирование и 3D моделирование скульптуры Енисея для стенда Красноярского края на выставке «Россия» на ВДНХ. Центром композиции стенда стала скульптура, олицетворяющая собой реку Енисей. На скульптуру выходящего из реки гиганта планируется трансляция изображений по технологии 3D mapping. 3D мэппинг (видео-мэппинг) — это современная технология проведения различных световых и лазерных представлений, главный принцип которой состоит в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. 3D лазерное сканирование было произведено системой Leica RTC360 за один рабочий день. Результатом всех выполненных нами работ стала точная обмерная 3D модель скульптуры Енисея-Батюшки в формате OBJ, как нас и просил Заказчик, поскольку этот формат оказался наиболее удобен для целей 3D mapping.
Инженерная компания «НГКИ» выполнила проект по обмерам большого частного коттеджа с подвалом и просторной эксплуатируемой кровлей в ближайшем Подмосковье и построению его точной обмерной 3D модели в программной среде Revit (формат RVT) для целей проектирования его достройки, дизайна интерьеров и отделки. Точные обмерные работы были произведены методом лазерного сканирования. Общая площадь помещений всех трёх уровней коттеджа составляла около 850 квадратных метров в состоянии Shell & Core без коммуникаций. Заказчиком работ выступило архитектурное бюро, которое занимается этим проектом. Лазерное сканирование всех помещений коттеджа, кровли и фасадов заняло один день, ещё около двух недель продолжалось 3D моделирование. Готовая обмерная 3D модель коттеджа была передана Заказчику в формате Revit с уровнем детализации LOD 200.
Специалисты инженерного предприятия «НГКИ» выполнили проект по лазерному сканированию и 3D моделированию прогулочного судна с большой палубой на Москве-реке, предназначенного для проведения корпоративов, праздников, свадеб и прочих знаковых событий. Компании, организующие различные знаковые события (events), остро нуждаются в 3D моделях площадок для проведения событий для целей отработки сценариев этих мероприятий и планирования расстановки мебели и аппаратуры на площадках. По причине высокой загруженности выделить время на лазерное сканирование судна нам удалось только ночью. Точные обмерные работы были оперативно произведены лазерным 3D сканером Leica RTC360 и заняли всего несколько часов. На камеральном этапе работ по данным выполненного лазерного сканирования нашими специалистами была построена точная твердотельная обмерная 3D модель тех палуб судна, которые планировалось непосредственно задействовать в процессе проведения праздничных событий. Эта 3D модель и была передана нашему Заказчику.
Специалисты инженерной компании «НГКИ» провели лазерное сканирование фасадов Американского университета в Каире (Арабская Республика Египет) и по данным обмерных работ построили точную обмерную модель для целей 3D mapping. 3D мэппинг (видео-мэппинг) — современная технология проведения световых и лазерных представлений, главный принцип которой заключается в проецировании аудиовизуального или же статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Лазерное сканирование было проведено системой Leica ScanStation P40 всего за четыре часа, столько же потребовалось на сшивку облаков точек, а создание обмерной модели фасадов здания университета заняло три дня.
Инженерная компания «НГКИ» завершила выполнение крупного проекта по точным обмерам и 3D моделированию производственной площадки предприятия по производству синтетических смол широкого спектра применения в Пермском крае. Обмерные работы химического завода были произведены по технологии лазерного сканирования. Целью работы являлось создание исполнительной трёхмерной цифровой модели для целей проектирования новых сооружений и замены оборудования на объекте. Полевой этап длился 4 дня при низких температурах и обильных осадках в виде снега. 3D моделирование объекта на камеральной стадии работ заняло ещё 25 дней. Заказчику была передана актуальная исполнительная модель объекта в формате DWG с точностью 1 см.
Специалисты инженерной компании «НГКИ» выполнили обмеры и 3D моделирование фасадов бревенчатой гостиницы и прилегающей к ней территории для целей разработки проекта реконструкции и обустройства. Обмерные работы были проведены методом лазерного сканирования. 3D сканирование фасадов гостиницы и участка по желанию клиента было произведено за два выезда. Соответственно, сшивка облаков точек лазерного сканирования тоже была выполнена в два этапа. Для удобства проектирования 3D модель здания гостиницы, а также модели дорожек, лестниц, оград, пристани были построены как твердотельные, а 3D модели участков грунта были построены как триангуляционные.
Специалисты инженерного предприятия «НГКИ» выполнили обмеры и 3D моделирование помещений на двух этажах нового ЖК City Park на Красной Пресне в Москве для целей подготовки проекта внутреннего обустройства и дизайна интерьеров. Обмеры помещений были осуществлены нами методом лазерного сканирования при помощи системы Leica ScanStation P20. Заказчиком этих работ выступило дизайнерское бюро, которое обратилось к нам с просьбой провести обмерные работы на двух этажах нового жилого комплекса в местах расположения будущих общественных пространств и построить точную обмерную 3D модель помещений в формате Revit. Общая площадь помещений составила около 2700 квадратных метров. На лазерное сканирование было затрачено два рабочих дня, ещё десять дней потребовалось нам на построение 3D модели.
Специалисты инженерной компании «НГКИ» выполнили точные 3D обмеры здания ресторана «Колизей» в Ульяновске методом лазерного сканирования для целей его ремонта, реконструкции и дизайна интерьеров. Новые хозяева здания обратились к дизайнерам, а те, в свою очередь, уже в нашу компанию с просьбой произвести лазерное сканирование и построить точную 3D модель здания ресторана. Обмерные работы были выполнены нами при помощи сканирующей системы Leica ScanStation P40. Поскольку формат облака точек E57 требует 3D сканирования в цвете, то нам пришлось при съёмке включать фотокамеры лазерного сканера, что весьма существенно увеличило время обмеров. По данным обмерных работ нами была построена 3D модель здания ресторана в ArchiCAD, которая и была передана Заказчику.
Инженерное предприятие «НГКИ» завершило выполнение проекта по точным обмерам и 3D моделированию здания кислородной станции металлургического комбината в Норильске. Обмерные работы были произведены по технологии лазерного сканирования. Заказчиком работ выступил проектный институт, разрабатывающий проект реконструкции и переоборудования кислородной станции. Конечной целью проекта было создание точной исполнительной 3D модели строительных конструкций здания КС комбината в программном обеспечении Revit, которая должна послужить основой для дальнейшего проектирования и построения в итоге BIM модели реконструируемого здания. Основной объём работ составило 3D моделированию здания по облакам точек лазерного сканирования, и финальный результат получился очень достойный.
Инженерная компания «НГКИ» произвела обмеры коттеджа в одном из тихих заповедных уголков Москвы и выполнила построение его обмерной 3D модели и чертежей для целей подготовки проекта дизайна интерьеров. Обмерные работы в трёхэтажном жилом коттедже были осуществлены нами по технологии лазерного сканирования при помощи системы Leica ScanStation P40. Поскольку запрос от дизайнеров нам поступил на обмерную 3D модель в популярной системе трёхмерного проектирования ArchiCAD (формат PLN) с визуализацией текущего состояния (но без мебели и деталей интерьера), то проводить лазерное сканирование коттеджа пришлось в цвете. Дизайнерам были переданы сшитая точечная модель коттеджа в реальных цветах, 3D модель в формате PLN, а также комплект необходимых чертежей.
Специалисты инженерной компании «НГКИ» выполнили обмеры и 3D моделирование квартиры в центре Москвы в доме на набережной Академика Туполева для целей частичного редизайна интерьеров. Хозяева этой квартиры попросили дизайнеров перепланировать отдельные помещения в своей квартире с сохранением общей концепции существующего дизайна интерьера, то есть с сохранением основных элементов декора, деталей интерьера, а также размещения розеток, светильников и выключателей. Для этого было необходимо произвести детальное лазерное сканирование квартиры и построить по данным обмерных работ её максимально детальную 3D модель в ArchiCAD с включением в неё всех элементов интерьера, от крупных до самых малых. Дизайнеры обратились в нашу компанию, поскольку мы имеем очень богатый опыт выполнения 3D обмеров помещений и построения их обмерных 3D моделей для целей дизайна интерьеров. Лазерное сканирование было произведено 3D системой Leica RTC360 всего за один день. Ещё несколько дней потребовалось на обработку результатов съёмки и построение детальной 3D модели нескольких помещений квартиры. Заказчик остался очень доволен полученными результатами.
Инженерная компания «НГКИ» произвела обмеры коттеджа в ближнем Подмосковье методом лазерного сканирования и осуществила построение его обмерной 3D модели в Revit (формат RVT) для целей проектирования его достройки, дизайна интерьеров и отделки. Заказчиком работ выступило московское архитектурное бюро, которое занимается этим проектом. Каркас двухэтажного здания с цокольным этажом общей площадью около 750 квадратных метров был возведён на участке в пригородном посёлке недалеко от Москвы и, по-видимому, заброшен на несколько лет. Новые владельцы обратились к архитекторам, а те, в свою очередь, уже обратились к нам для производства обмерных работ и построения точной 3D модели коттеджа в формате Revit.
Инженерная компания «НГКИ» произвела обмеры коттеджа в ближнем Подмосковье методом лазерного сканирования и выполнила построение его обмерной модели в ArchiCAD для целей перепроектирования интерьеров. Параллельно с обмерами была проведена также подробная фото- и видеосъёмка коттеджа с участком. Этот интересный проект был выполнен по заказу риэлторской компании, выкупившей коттедж. Фильм же предназначен для предоставления обзора участка и помещений дома потенциальным покупателям без их выезда на объект. Обмерные работы были выполнены лазерным сканером Leica RTC360 и беспилотником DJI Phantom 4 Pro. Фото- и видеосъёмка были осуществлены как тем же квадрокоптером, так и на сферическую фото-видеокамеру. Заказчик остался очень доволен всеми итоговыми результатами работ по проекту.
Инженерная компания «НГКИ» произвела обмеры пентхауса на Мосфильмовской улице в Москве и затем выполнила построение его точной 3D модели для целей перестройки и подготовки проекта дизайна интерьеров. Обмерные работы в огромной квартире были осуществлены нами методом лазерного сканирования при помощи системы Leica RTC360, которая идеально подходит для подобных задач. Поскольку запрос от дизайнеров поступил на обмерную 3D модель в ArchiCAD (формат PLN) с визуализацией текущего состояния (но без мебели и деталей интерьера), то производить лазерное сканирование обустроенной квартиры пришлось в цвете, а облака точек сшивать в формате E57. Результат в итоге получился отличный, и Заказчик остался очень доволен полученной 3D моделью.
Специалисты инженерного предприятия «НГКИ» оперативно выполнили относительно небольшой проект по обмерам частного коттеджа в Московской области по технологии лазерного сканирования и построению его точной обмерной 3D модели в Revit (формат RVT) для целей проектирования его достройки, дизайна интерьеров и отделки. Заказчиком этих работ выступил частный архитектор-дизайнер, который занимается этим проектом. Общая площадь помещений в коттедже составила около 340 квадратных метров. Обмерные работы заняли у нас один день, ещё пять дней было затрачено на обработку полученных облаков точек лазерного сканирования и построение по ним точной и актуальной обмерной 3D модели коттеджа в формате RVT.
Специалисты инженерной компании «НГКИ» произвели обмеры двух коттеджей в пойме реки Москва в черте города и выполнили построение их точных обмерных 3D моделей для целей дизайна интерьеров и проектирования отделки фасадов. Заказчиком работ на этот раз выступило дизайнерское подразделение крупнейшего застройщика элитного жилья. Обмерные работы были проведены по технологии трёхмерного лазерного сканирования. По данным обмеров нашими специалистами были построены точные исполнительные 3D модели: одного коттеджа — в AutoCAD, второго коттеджа — в ArchiCAD. Формат итоговой модели зависит от того, в каком именно программном продукте архитектор или дизайнер интерьеров ведёт проектирование.
Инженерная компания «НГКИ» произвела обмеры оригинальной бревенчатой беседки на территории дома отдыха в Подмосковье и выполнила построение её обмерной 3D модели в AutoCAD для целей подготовки проекта остекления. Обмерные работы были осуществлены методом лазерного сканирования. Каркас и стены беседки были построены из скоблёных брёвен, поэтому установить традиционные прямоугольные рамы не представлялось возможным, и нашей задачей было произвести обмеры и построить точные 3D модели деревянных колонн и перекрытий в формате DWG для целей проектирования примыканий фигурных рам. Лазерное сканирование было проведено за один рабочий день, сшивка полученных облаков точек и построение 3D модели в AutoCAD заняли ещё три дня.
Инженерная компания «НГКИ» выполнила обмеры минаретов строящейся мечети в казахстанском городе Чимкент (Шымкент) для целей проектирования отделки фасадов. Обмерные работы были произведены методом 3D лазерного сканирования, по полученным данным были построены точные обмерные модели минаретов. Для обмеров фасадов минаретов с большого расстояния, а также для съёмки внутренних помещений хорошо подошёл лазерный 3D сканер Leica ScanStation P20. Точные обмеры четырёх минаретов высотой в 66 метров каждый были произведены за четыре полных рабочих дня, а сшивка полученных облаков точек лазерного сканирования и детальное 3D моделирование минаретов заняли полтора месяца.
Инженерная компания «НГКИ» провела лазерное сканирование одного из залов музея Современной истории России и подготовила его точную обмерную 3D модель для целей 3D мэппинга. С помощью технологии 3D mapping в музее производилось оформление и видеопрезентация выставки картин Никаса Сафронова. 3D-мэппинг (видео-мэппинг) — современная технология проведения световых и лазерных представлений, главный принцип которой заключается в проецировании аудиовизуального или же статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Лазерное сканирование зала музея было выполнено системой Leica RTC360 и заняло всего два часа; на сшивку сканов и 3D моделирование потребовалось существенно больше времени.
Компания «НГКИ» выполнила интересный проект в рамках ежегодного фестиваля «Круг Света» в Москве. В 2018 году организаторы решили подготовить и показать грандиозное световое шоу с использованием динамических экранов, образуемых водяной пылью, создаваемой фонтанами, которые были расположены на Гребном канале в Крылатском. Организаторы попросили нас произвести обмерные работы методом лазерного сканирования и определить площадь видеоизображений на водных экранах, что является крайне нетривиальной задачей по сравнению с определением площади фасадов зданий. Результаты обмеров должны были подтвердить масштаб светового шоу и зафиксировать установление мирового рекорда по площади транслируемого видеоизображения на водный экран с последующим попаданием в «Книгу рекордов Гиннеса».
Специалисты инженерной компании «НГКИ» выполнили точные обмеры коттеджа в ближнем Подмосковье, произвели построение его точной обмерной 3D модели в Revit и подготовили комплект обмерных чертежей для целей подготовки проекта дизайна интерьеров. Обмерные работы были осуществлены нами по технологии 3D лазерного сканирования при помощи системы Leica ScanStation P40 по заказу дизайнерского бюро. Весь проект был выполнен нами в срок чуть более одной недели. В результате дизайнерам интерьеров были переданы сшитое облако точек, трёхмерная модель коттеджа в Revit и комплект обмерных чертежей в AutoCAD.
Специалисты инженерной компании «НГКИ» выполнили лазерное сканирование плавучего судостроительного дока во Владивостоке с большого расстояния. По данным съёмки была построена обмерная 3D модель дока для целей использования стенки и надстроек плавучего дока в качестве экранов для проецирования контента. Обмеры методом лазерного сканирования были произведены с помощью 3D сканера Leica ScanStation P50, позволяющего осуществлять съёмку на дальность до 1000 метров.
Специалисты инженерной компании «НГКИ» оперативно выполнили небольшой, но интересный проект по лазерному сканированию макета барельефа в городе Пущино Московской области по заказу компании, специализирующейся на создании компьютерных визуальных инсталляций. Цифровая 3D модель барельефа, который будет установлен в одном из музеев, посвящённых Великой Отечественной войне, понадобилась для целей создания анимационной инсталляции. Обмерные работы были проведены с помощью лазерного 3D сканера Leica ScanStation P40. Заказчику была передана детальная точечная модель барельефа в уже привычном и знакомом многим формате RCP.
Инженерная компания «НГКИ» выполнила масштабный проект по 3D моделированию оборудования и коммуникаций в цехах крупнейшего целлюлозно-бумажного комбината в Восточной Сибири по результатам лазерного сканирования. Обмерные работы цехов данного ЦБК были проведены нашими специалистами в 2017 году, тогда же была построена исполнительная 3D модель строительных конструкций и металлических площадок обслуживания предприятия. В 2018 году к нам снова обратилась та же проектная организация с задачей добавить в существующую модель необходимые им объекты по результатам обмеров, произведённых годом ранее.
Специалисты инженерной компании «НГКИ» выполнили лазерное сканирование и 3D моделирование комплексной установки очистки воздуха ТЭЦ в Москве. Обмерные работы и построение 3D модели установки были произведены по заказу немецкой компании, проектирующей и поставляющей оборудование для энергетических установок, которая получила заказ на замену установки комплексной очистки воздуха одной из московских ТЭЦ. Обмеры установки были проведены за один рабочий день, ещё десять дней потребовалось нам на построение её исполнительной 3D модели в формате DWG, которая затем была переведена в формат STP, в котором наш Заказчик ведёт проектирование.
Специалисты инженерной компании «НГКИ» оперативно выполнили обмерные работы и построение точной обмерной 3D модели проекционного купола планетария в Санкт-Петербурге. Обмеры были проведены по заказу организации, занимающейся созданием познавательного контента для петербургского планетария. Съёмка на этом объекте была осуществлена методом лазерного сканирования при помощи 3D сканера Leica ScanStation P40. Обмеры проводились ночью, когда планетарий не работает. 3D моделирование было произведено за один рабочий день.
Специалисты инженерного предприятия «НГКИ» выполнили лазерное сканирование и моделирование Светлановского зала Московского международного Дома музыки. Весь комплекс работ был произведён по заказу компании, которая специализируется на проектировании, подготовке, организации и проведении различных световых и лазерных шоу по технологии 3D mapping. Съёмка объекта была проведена в течение одного рабочего дня, а на обработку данных лазерного сканирования и построение твердотельной модели потребовалось ещё 3 дня.
Инженерная компания «НГКИ» выполнила проект по лазерному сканированию и построению точной твердотельной 3D модели исторического здания над воротами Великой Китайской стены недалеко от Пекина. Обмерные работы и моделирование объекта были произведены по заказу компании, которая занимается проектированием, подготовкой, организацией и проведением различных световых и лазерных шоу по технологии видеомэппинга. Данный проект был реализован нашими специалистами в крайне сжатые сроки.
Инженерная компания «НГКИ» выполнила обмеры и построение точной 3D модели лестницы сложной формы в Калуге для целей проектирования стеклянного ограждения. Обмерные работы были произведены по технологии лазерного сканирования. В момент съёмки лестница представляла собой бетонную конструкцию без какой-либо отделки. Наши специалисты отсканировали лестницу в четыре скана и затем отмоделировали её в среде AutoCAD. Точную обмерную 3D модель лестницы передали Заказчику в формате DWG.
Инженерное предприятие «НГКИ» выполнило интересный проект по производству обмерных работ и последующему созданию точной исполнительной твердотельной модели строящегося производственного корпуса фармацевтической фабрики во Владимирской области. 3D обмеры промышленного объекта были проведены с применением технологии лазерного сканирования: для съёмки строящегося здания было использовано одновременно два 3D сканера, которые позволили нашим специалистам произвести обмерные работы за одну рабочую смену. На 3D моделирование здания потребовалось ещё 14 дней.
Специалисты инженерной компании «НГКИ» оперативно выполнили проект по обмерных работам и построению точных исполнительных 3D моделей бестарного хранилища сахара в Тамбовской области по заказу крупнейшего российского агропромышленного холдинга. Обмерные работы в гигантском хранилище сахара были произведены по технологии лазерного сканирования. По результатам съёмки нами были построены твердотельная модель хранилища для нужд проектных подразделений Заказчика и триангуляционная модель для целей определения объёмов хранения продукции.
Специалисты инженерного предприятия «НГКИ» выполнили проект по архитектурным обмерам и построению точной обмерной модели фасадов Главного здания МГУ на Воробьёвых горах для целей видеомэппинга. Обмерные работы здания были произведены по технологии лазерного сканирования. В результате обработки данных 3D сканирования Заказчику была передана трёхмерная модель здания университета для подготовки проекта светового шоу.
Предприятие «НГКИ» выполнило небольшой проект по обмерным работам и последующему построению 3D модели купели в сауне на Новорижском шоссе в ближнем Подмосковье для целей проектирования её облицовки греческим мрамором. Съёмка была произведена с помощью технологии 3D лазерного сканирования. Обмерные работы, чистка и сшивка полученных в результате 3D сканирования облаков точек и создание трёхмерной модели были выполнены нашими специалистами в течение двух рабочих дней.
Специалисты инженерной компании «НГКИ» выполнили крупный проект по обмерным работам и созданию точной исполнительной 3D модели недостроенного заброшенного здания торгово-развлекательного центра «Счастливая 7Я» площадью более 50000 квадратных метров в подмосковном городе Видное для целей проектирования завершения его строительства. Обмерные работы на данном объекте были произведены по технологии лазерного сканирования, а 3D моделирование осуществлялось в программном обеспечении Revit.
Инженерная компания «НГКИ» выполнила проект по лазерному сканированию и построению точной обмерной модели Останкинской телебашни в Москве. Обмерные работы и 3D моделирование этого объекта были произведены по заказу компании, которая занимается проектированием, подготовкой, организацией и проведением световых и лазерных шоу по технологии 3D mapping. Для съёмки Останкинской телевизионной башни, высота которой составляет 540 метров, нашим специалистам пришлось использовать два лазерных сканера.
Специалисты инженерного предприятия «НГКИ» выполнили обмеры и построение точной 3D модели лестницы очень сложной формы в здании в центре Москвы для целей подготовки проекта её отделки дорогостоящими материалами по фактическим размерам несущей конструкции. Обмерные работы были произведены по технологии трёхмерного лазерного сканирования. Обмеры металлических конструкций основы лестницы не заняло много времени, ну а вот с 3D моделированием очень сложной тетивы лестницы пришлось серьёзно повозиться. В результате Заказчику нами была передана точная обмерная твердотельная (solid) модель лестницы.
Специалисты инженерной компании «НГКИ» выполнили масштабный и очень сложный проект по обмерным работам и детальному моделированию трёх плотно насыщенных технологическим оборудованием производственных корпусов нефтехимического завода в республике Башкортостан для целей реконструкции. Съёмка на данном крупном объекте промышленности была произведена по технологии лазерного сканирования. Получился действительно эпохальный проект, занявший суммарно более года работы наших лучших специалистов.
Специалисты инженерного предприятия «НГКИ» выполнили проект по лазерному сканированию и построению точной и детальной исполнительной 3D модели автомобильного моста через реку Дон в Ростовской области. Весь комплекс инженерных изысканий был произведён для целей мониторинга текущего состояния и обслуживания моста. Одной из поставленных задач также являлась подготовка основы для создания специальной автоматической цифровой системы мониторинга мостовых конструкций.
Специалисты инженерной компании «НГКИ» выполнили проект по лазерному сканированию и построению точной 3D модели фонтана «Золотой колос» на ВДНХ в Москве для целей 3D-мэппинга. Работы были выполнены по заказу организации, которая специализируется на постановке и проведении различных световых шоу. В планировавшемся праздничном мероприятии именно 16-метровая конструкция фонтана «Золотой колос» должна была стать центром светового шоу. Для этого организаторам понадобилась точная 3D-маска фонтана, с чем они и обратились к нам.
Специалисты инженерного предприятия «НГКИ» выполнили лазерное сканирование и построение точной 3D модели фасада здания Большого театра для целей подготовки к ежегодному московскому международному фестивалю «Круг света». Трёхмерная модель была необходима организаторам фестиваля для проектирования и постановки светового шоу и проецирования на фасад здания театра видеоизображений методом 3D-мэппинга. Обмерные работы здания театра и построение 3D модели его фасада были выполнены нашими инженерами в сжатые сроки.
Инженерная компания «НГКИ» выполнила крупный проект по обмерным работам и созданию точной исполнительной модели строительных конструкций группы цехов лиственного потока крупнейшего российского целлюлозно-бумажного комбината в Восточной Сибири. Обмерные работы на данном объекте были произведены методом 3D лазерного сканирования. Целью данного проекта было получение точной трёхмерной обмерной исполнительной модели для проектирования реконструкции предприятия. Заказчиком работ выступила компания-проектировщик предприятий целлюлозно-бумажной промышленности.
Компания «НГКИ» выполнила проект по лазерному сканированию и построению 3D модели фасадов Центрального детского магазина «Детский мир», расположенного на Лубянской площади в Москве, для целей 3D-mapping. Работы были выполнены в рамках подготовки к ежегодному международному фестивалю «Круг света», в котором на фасады недавно открытого после реконструкции Центрального детского магазина проецировались видеоизображения.
Инженерная компания «НГКИ» произвела лазерное сканирование и моделирование комплекса зданий Министерства обороны Российской Федерации на Фрунзенской набережной для целей 3D-mapping в рамках подготовки к ежегодному международному фестивалю «Круг света». Обмерам подлежали все фасады комплекса, не только выходящие на саму набережную, но также и его боковые фасады, примыкающие к ним. На все данные фасады планировалась трансляция сюжетных изображений в ходе фестиваля. Весь объём работ по этому проекту, включая обмерные работы огромного комплекса зданий и его 3D моделирование, был выполнен нашими специалистами за 3 недели.
Инженерная компания «НГКИ» выполнила лазерное сканирование и подготовку точечной модели крупного усадебного дома в Московской области для целей проектирования декора фасадов. В соответствии с задачей, поставленной нам архитектором-проектировщиком, было необходимо получить облака точек измерений в реалистичных цветах, очистить их от посторонних шумов и затем сшить полученные сканы в единую точечную модель здания. Проведение обмерных работ и камеральная стадия этого небольшого проекта в общей сложности потребовали 3 дня рабочего времени.
Специалисты инженерной компании «НГКИ» выполнили проект по лазерному сканированию и построению точной 3D модели пешеходного Андреевского моста через Москву-реку. Данные работы были произведены для целей подготовки к ежегодному фестивалю «Круг света». Трёхмерная модель была необходима организаторам фестиваля для наиболее оптимального размещения установок для салютов и фейерверков, а также для организации подсветки самого моста. Наши инженеры выполнили все работы по проекту в течение двух недель.
Компания «НГКИ» выполнила проект по лазерному 3D сканированию и построению точной модели фасада павильона «Центральный» на ВДНХ для целей 3D мэппинга. Обмерные работы на объекте и 3D моделирование фасада здания были проведены по заказу компании, которая специализируется на проектировании, дизайне и постановке лазерных и световых шоу, а также на организации трансляций на фасады зданий тематических видео-фильмов, приуроченных, как правило, к праздничным датам. 3D модель фасада павильона «Центральный» предназначена для проектирования светового шоу, которое состоится в сентябре.
Инженерная компания «НГКИ» выполнила интересный проект по лазерному сканированию созданию точной модели фасада павильона «Космос» на ВДНХ для целей 3D мэппинга. Обмерные работы и трехмерное моделирование были произведены по заказу компании, которая является нашим постоянным заказчиком и занимается проектированием, дизайном и постановкой световых и лазерных шоу, а также на проведении трансляций видео-контента на различные фасады зданий. Модель павильона «Космос» предназначается для проектирования светового шоу на его фасаде, которое состоится в Москве конце сентября месяца.
Инженерная компания «НГКИ» выполнила завершила выполнение проекта по лазерному сканированию и созданию точной трехмерной модели коттеджа в подмосковном поселке Горки для проектирования навесных декоративных фасадов. В результате всех выполненных работ Заказчик получил точную каркасную модель здания. На обмерные работы и построение модели потребовалось всего несколько дней.
Компания «НГКИ» завершила выполнение интересного проекта по 3D лазерному сканированию и построению точной модели Зала Славы музея Великой Отечественной войны на Поклонной горе. Обмерные работы и 3D моделирование были произведены по заказу компании, которая занимается проектированием, дизайном и постановкой эффектных световых и лазерных шоу, а также организацией и проведением трансляций различного видео-контента по технологии 3D мэппинга. Весь комплекс работ по точной фасадной съемке и трехмерному моделированию был выполнен нашими специалистами в течение двух недель.
Инженерная компания «НГКИ» выполнила весьма интересный проект по лазерному сканированию и созданию точной модели главного фасада здания театра Российской Армии. Обмерные работы и 3D моделирование были выполнены по заказу компании, которая специализируется на проектировании, дизайне и постановке световых и лазерных шоу, а также на проведении эффектных трансляций видео-контента на фасады различных зданий. На выполнение всего комплекса работ по точной фасадной съемке и 3D моделированию нашим специалистам потребовалось 2 недели.
Инженерное предприятие «НГКИ» выполнило проект по лазерному сканированию и построению точной трехмерной модели станции метро «Новокузнецкая» в Москве. Архитектурные обмеры станции Московского метрополитена были произведены нашими специалистами для целей реставрации объекта. Полевой этап работ занял две ночи, тогда как на камеральный этап, включивший в себя подготовку ортофотоизображений и создание детальной 3D модели станции потребовалось около двух недель.
Специалисты инженерной компании «НГКИ» выполнили весьма интересный проект по проведению архитектурных обмеров по технологии трехмерного лазерного сканирования и последующему построению актуальной 3D модели руин храма Звартноц в Армении для целей проектирования и дизайна светового шоу. Обмерные работы на объекте заняли всего лишь полтора рабочих дня, а 3D моделирование останков храма и прилегающей территории в формате AutoCAD заняло одну рабочую неделю при активной переписке с Заказчиком и корректировках технического задания.

Подробное описание некоторых проектов, выполненных инженерной компанией «НГКИ» в сегменте точного 3D моделирования зданий и сооружений:

Инженерное предприятие «НГКИ» выполнило проект по обмерным работам методом лазерного сканирования и построению точной и подробной исполнительной 3D модели моста через реку Дон в Ростовской области. Инженерные изыскания были произведены для целей мониторинга текущего состояния и обслуживания моста. Одной из задач была подготовка основы для создания системы мониторинга мостовых конструкций.
Специалисты инженерной компании «НГКИ» выполнили крупный проект по обмерам строительных конструкций группы цехов крупнейшего российского целлюлозно-бумажного комбината в Восточной Сибири и созданию их точной исполнительной модели для целей проектирования реконструкции предприятия. Обмерные работы на данном объекте были произведены по технологии лазерного сканирования.
Инженерная компания «НГКИ» выполнила очень крупный и чрезвычайно сложный проект по инженерным изысканиям в промышленности, который состоял в проведении лазерного сканирования и построении точных исполнительных 3D моделей трёх производственных корпусов нефтехимического завода для целей реконструкции. Получился действительно эпохальный проект, занявший более года работы наших лучших специалистов.
Специалисты инженерного предприятия «НГКИ» выполнили проект по архитектурным обмерам и построению точной обмерной 3D модели Останкинской телебашни в Москве. Обмерные работы были проведены методом лазерного сканирования с использованием двух сканеров. Съёмка и последующее построение трёхмерной модели телебашни были произведены для подготовки проекта светового шоу по технологии видео-мэппинга.
Инженерная компания «НГКИ» выполнила проект по обмерным работам и построению точной исполнительной 3D модели недостроенного здания торгово-развлекательного центра в подмосковном городе Видное для целей подготовки проекта завершения его строительства. Съёмка была произведена по технологии 3D лазерного сканирования, а моделирование осуществлялось в программном обеспечении Autodesk Revit.
Компания «НГКИ» выполнила интереснейший проект по точным архитектурным обмерам фонтана «Золотой колос» на ВДНХ для целей реставрации. Съёмка была произведена по технологии лазерного сканирования. По результатам обмерных работ была построена фотореалистичная обмерная 3D модель фонтана, а также подготовлен полный комплект его точных обмерных чертежей.
Специалисты инженерного предприятия «НГКИ» выполнили проект по архитектурным обмерам и построению точной 3D модели фасадов и прилегающей территории Главного здания МГУ на Воробьёвых горах в Москве. Обмерные работы были проведены методом лазерного сканирования. Выполнение обмеров и последующее создание 3D модели были необходимы для целей подготовки проекта светового шоу по технологии видео-мэппинга.
Инженерная компания «НГКИ» выполнила проект по лазерному сканированию и созданию точной 3D модели пешеходного Андреевского моста в Москве. Работы были произведены для целей подготовки к международному фестивалю «Круг света». Модель требовалась организаторам этого мероприятия для оптимального размещения установок для салютов и фейерверков с целью обеспечения наилучшего эффекта освещения конструкций моста.
Специалисты предприятия «НГКИ» завершили выполнение проекта по архитектурным обмерам методом 3D лазерного сканирования и построению точной трехмерной модели станции «Новокузнецкая» Московского метрополитена с детальным отображением всех элементов. Обмерные работы на станции метро были выполнены за две ночные смены, когда станция была закрыта для пассажиров. Камеральный этап работ занял 12 дней.
Инженерная компания «НГКИ» выполнила точные обмерные работы подающих трактов, спиральных камер, статоров и отсасывающих трактов гидроагрегатов Верхнетуломской ГЭС, подлежащих замене. Проектировщикам эти данные были необходимы для выбора оптимальной конструкции роторов и лопастей проектируемых гидроагрегатов. Обмерные работы были выполнены с применением технологии лазерного сканирования.
Специалисты нашей компании выполнили проект по архитектурным обмерам и созданию трехмерной модели руин храма Звартноц в Армении для целей проектирования светового шоу. Обмерные работы на объекте были проведены с применением технологии лазерного сканирования. По данным результатов измерений была построена актуальная 3D модель объекта. Полевой и камеральный этапы работ в сумме заняли семь рабочих дней.
Инженерная компания «НГКИ» выполнила проект по наземному лазерному сканированию и 3D моделированию здания Кругового паровозного депо Николаевской железной дороги, расположенного на территории архитектурного ансамбля Ленинградского (Николаевского) вокзала в Москве. Комплекс работ по съемке объекта методом 3D сканирования, сшивке сканов и созданию трехмерной модели в формате DXF был выполнен в течение месяца.
Компания «НГКИ» выполнила крупный проект по проведению исполнительной съемки методом лазерного сканирования и созданию трехмерной цифровой модели и комплекта чертежей Майнского гидроузла и береговых примыканий для целей подготовки проекта реконструкции гидроузла, который является контррегулятором Саяно-Шушенской ГЭС и образует вместе с ней единый энергетический комплекс.
Инженерная компания «НГКИ» выполнила интересный проект по архитектурным обмерам и созданию актуальной каркасной 3D модели московского стадиона «Динамо» для целей планируемой реконструкции. Обмерные работы на легендарной спортивной арене были проведены методом 3D лазерного сканирования; по полученным результатам измерений нашими специалистами была построена точная трехмерная каркасная модель стадиона.
В рамках производства инженерных изысканий для проекта реконструкции открытого распределительного устройства 500 кВ Саяно-Шушенской ГЭС специалисты компании «НГКИ» выполнили наземное трехмерное лазерное сканирование, создание комплекта чертежей и построение 3D модели всех элементов конструкций, сооружений и объектов ОРУ гидроэлектростанции.

Стоимость производства обмерных работ и подготовки 3D модели объекта

Стоимость обмерных работ зданий и сооружений в существенной степени зависит от сложности конкретного объекта в целом, требований к детальности и точности съемки, а также от объема итоговой документации и требований к ней. Многообразие и индивидуальные особенности различных объектов оставляют единственную возможность адекватного определения стоимости работ — это расчет на основании учета предстоящих трудозатрат на съемку и изготовление чертежей и моделей по её результатам.

Трудозатраты и, соответственно, общая стоимость комплекса услуг по производству обмерных работ и построению 3D моделей зданий могут отличаться в разы в зависимости от требуемой итоговой точности и детальности конечной модели, а также сложности самого объекта. Длительность и трудоемкость самого процесса съемки напрямую зависит от расстояния до соседних зданий и высоты снимаемого здания, от возможности съемки с крыш близлежащих зданий.

Дополнительным фактором, оказывающим весьма существенное влияние на стоимость выполнения обмерных работ, является схема распределения этих работ по обмерам и созданию моделей между нашей компанией и Заказчиками. Подробное разъяснение схем возможного распределения работ представлено в разделе «Технологии» в специальном параграфе «Опыт оптимальной организации архитектурных обмеров».

При наличии достаточного объема фотографий и чертежей объекта, а также при изначально правильной постановке задачи на производство обмерных работ, предварительная оценка стоимости опытными специалистами компании «НГКИ» будет отличаться от окончательной оценки не более чем на 10–15%.
