Выполненные проекты компании «НГКИ»

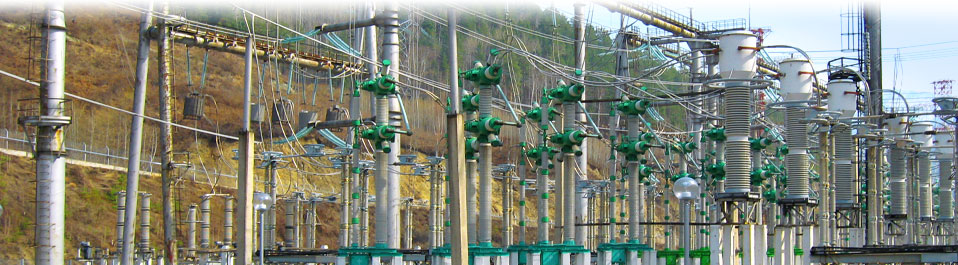

Исполнительная съемка методом лазерного сканирования и построение 3D модели ОРУ 500 кВ Саяно-Шушенской ГЭС

Исполнительная съемка методом 3D лазерного сканирования и построение трехмерной модели и чертежей ОРУ 500 кВ Саяно-Шушенской ГЭС

Специалисты компании «НГКИ» в рамках производства инженерных изысканий для проекта реконструкции открытого распределительного устройства 500 кВ Саяно-Шушенской ГЭС выполнили лазерное сканирование, создание полного комплекта исполнительных чертежей и построение 3D модели всех элементов конструкций, сооружений и объектов ОРУ гидроэлектростанции.
Вид деятельности: изыскания на объектах промышленности и энергетики.
Цель проекта: проведение исполнительной съемки, трехмерного моделирования и построения чертежей для целей реконструкции объекта.
Результаты: трехмерная модель объекта в формате AutoCAD, комплект плоских чертежей.
Продолжительность: полевой этап — 3 недели;
обработка — 2 месяца.
Объем работ: площадь съемки — более 5 га.
Ресурсы: полевой этап — 4 сотрудника;
обработка — 3 сотрудника.
Оборудование: фазовый лазерный сканер Z+F Imager 5006;
электронный тахеометр Nikon NPL-362.

В рамках изысканий для проекта реконструкции открытого распределительного устройства 500 кВ Саяно-Шушенской ГЭС специалисты инженерной компании «НГКИ» выполнили трехмерное лазерное сканирование, создание комплекта чертежей и построение подробной актуальной 3D модели всех элементов конструкций, сооружений и объектов ОРУ гидроэлектростанции.

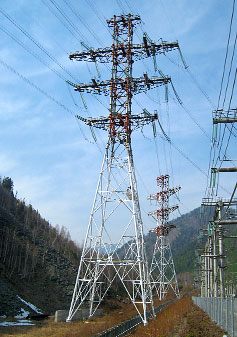

Проектный институт «Ленгидропроект», ведущий работы по реконструкции открытого распределительного устройства Саяно-Шушенской ГЭС, выступил непосредственным заказчиком исполнительной съемки с применением технологии наземного лазерного сканирования и последующего 3D моделирования всех сооружений и объектов на территории ОРУ. Заказчиком была поставлена задача получить точную и актуальную 3D модель для применения ее в качестве основы для проекта прокладки новых коммуникаций через территорию ОРУ. Используя только традиционные плоские чертежи, выполнить столь сложную задачу проектирования практически невозможно, и по этой причине предпочтение было отдано точной трехмерной модели.

Общая площадь съемки с помощью 3D лазерного сканирования составила составила более 5 га. Полученная точность взаимного положения точек съемки — лучше 10 см. Съемке и последующему трехмерному моделированию подлежали все элементы конструкций и оборудования ОРУ размером более 10 см (один из трех геометрических размеров), в том числе провода и шины.

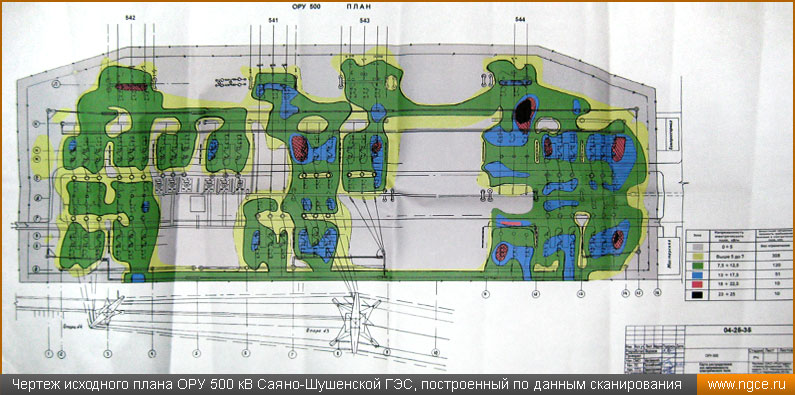

Исполнительная съемка методом лазерного сканирования и построение 3D модели ОРУ Саяно-Шушенской ГЭС

Общий перечень всех выполненных нашими специалистами работ приведен ниже.

Полевые работы:
— создание геодезического обоснования для проведения лазерного сканирования;
— 3D лазерное сканирование объекта;
— контроль качества выполненного лазерного сканирования.
Камеральные работы:
— сшивка облаков точек измерения;
— чистка облаков точек измерения;
— создание трехмерной модели объекта в формате DWF (AutoCAD), пригодной для дальнейшего получения плоских чертежей; разбивка на слои была определена Заказчиком;
— изготовление комплекта чертежей.

Общий срок полевого этапа составил около 3 недель. Времени на обработку сканов и создание модели потребовалось 2 месяца. Формат готовой трехмерной модели — DWF. Плотное взаимодействие с квалифицированным Заказчиком позволило выполнить работу качественно и в изначально оговоренные сроки.

Компания «НГКИ» профессионально занимается проведением обмерных работ и инженерно-геодезических изысканий на различных объектах промышленности и энергетики с применением технологии 3D лазерного сканирования, которая позволяет кардинально снизить затраты на получение точной и актуальной информации о предприятии. Трехмерное наземное лазерное сканирование дает возможность быстро и с высокой точностью определить фактические размеры и реальное расположение строительных конструкций и монтируемого оборудования, наложить результаты измерений на проектную 3D модель объекта строительства и определить отклонения от проектных значений. Обмерные работы и инженерные изыскания на объектах промышленности и энергетики является одним из основных видов деятельности компании «НГКИ».

Изображения:

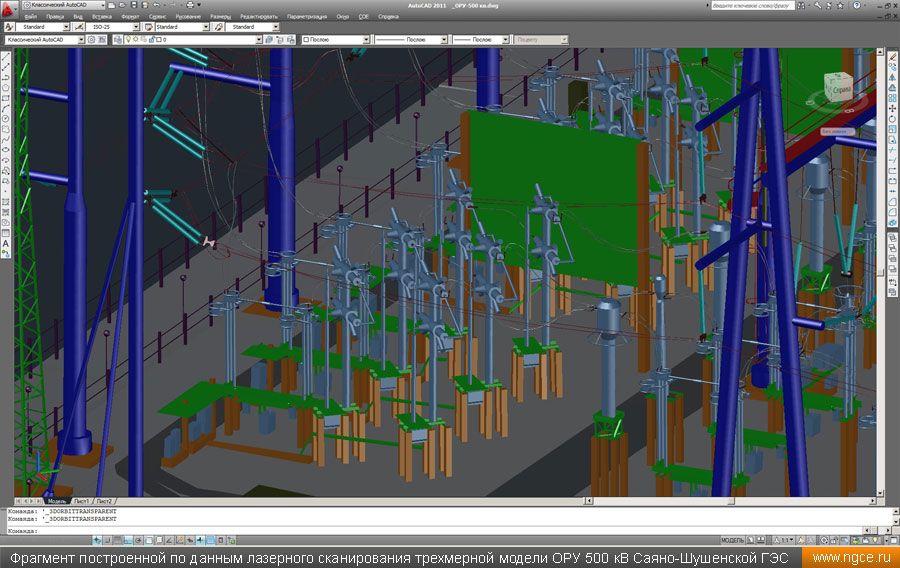

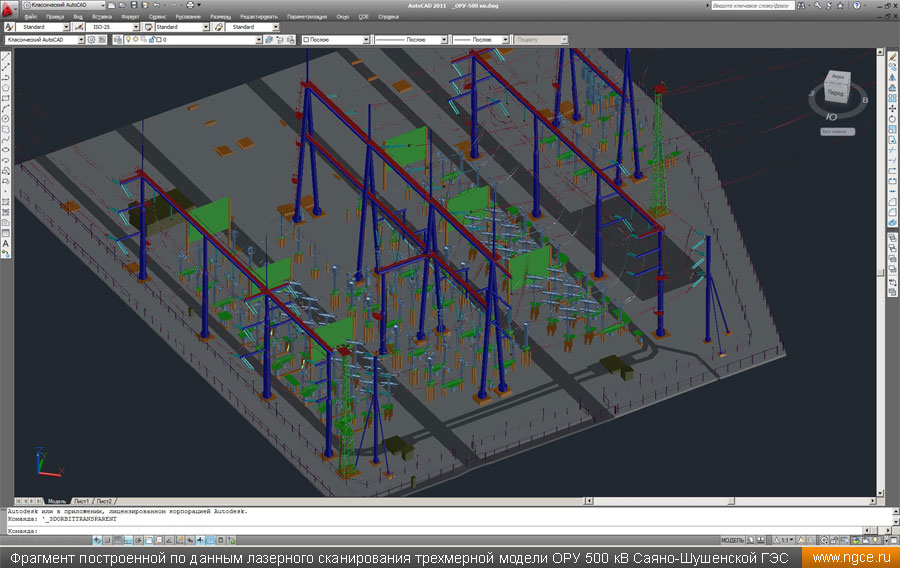

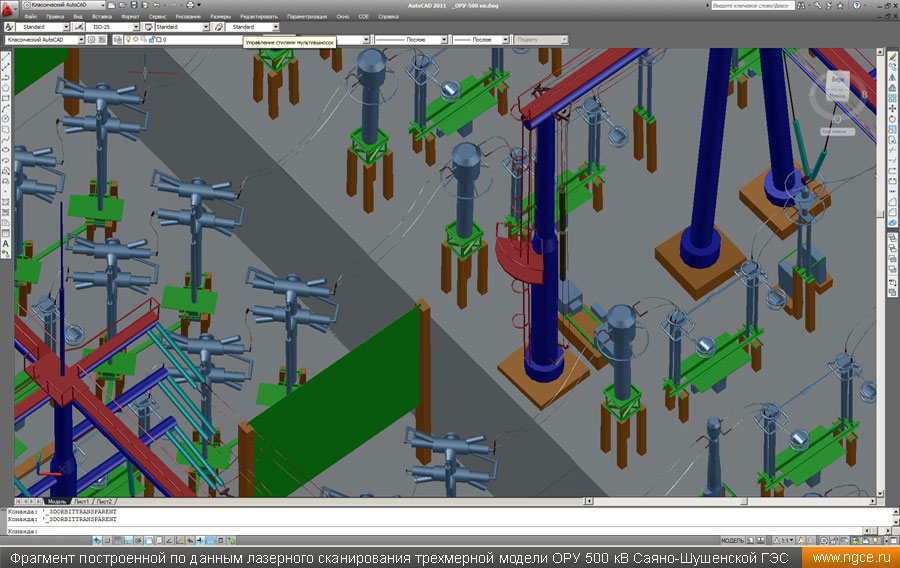

Фрагмент построенной по данным проведенного лазерного сканирования трехмерной модели ОРУ Саяно-Шушенской ГЭС Фрагмент построенной по данным выполненного трехмерного лазерного сканирования трехмерной модели ОРУ 500 кВ Саяно-Шушенской ГЭС Фрагмент построенной по результатам 3D лазерного сканирования трехмерной модели ОРУ 500 кВ Саяно-Шушенской ГЭС
