Лазерное сканирование и 3D моделирование трубопроводов нефтехимического завода в Московской области для реконструкции

Лазерное сканирование и 3D моделирование трубопроводов химического завода в Московской области для подготовки проекта реконструкции

Специалисты инженерной компании «НГКИ» выполнили проект по обмерным работам и построению точной 3D модели трубопроводов нефтехимического завода в Московской области для целей подготовки проекта реконструкции установки по производству формалина. Обмерные работы были выполнены методом лазерного сканирования. По результатам обмеров была построена актуальная исполнительная модель объекта в формате DWG с точностью 1 см.
Вид деятельности: обмерные работы и инженерные изыскания на объектах промышленности, энергетики и инфраструктуры.
Цель проекта: построение точной исполнительной 3D модели трубопроводов на химическом производстве для целей подготовке проекта реконструкции установки по производству формалина.
Результаты: исполнительная 3D модель объекта в формате DWG с точностью 1 см.
Продолжительность: полевой этап — 2 дня;
обработка, сшивка сканов — 2 дня;
подготовка обмерных чертежей — 35 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка, построение 3D модели — 1 сотрудник.
Объём работ: геодезическая привязка, лазерное сканирование и 3D моделирование эстакад с трубопроводами общей длиной 400 м.
Оборудование: лазерный сканер Leica ScanStation P40.

Специалисты инженерного предприятия «НГКИ» завершили выполнение проекта по обмерным работам и построению актуальной исполнительной 3D модели эстакад с трубопроводами на нефтехимическом производстве в Московской области для целей подготовки проекта реконструкции установки по производству формалина. Обмерные работы были осуществлены методом лазерного сканирования.

Целью всей работы являлось создание исполнительной трёхмерной цифровой модели в рамках проекта реконструкции установки по производству формалина.

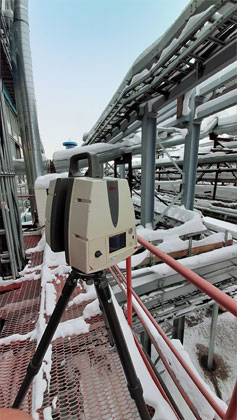

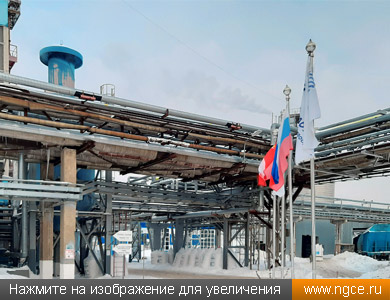

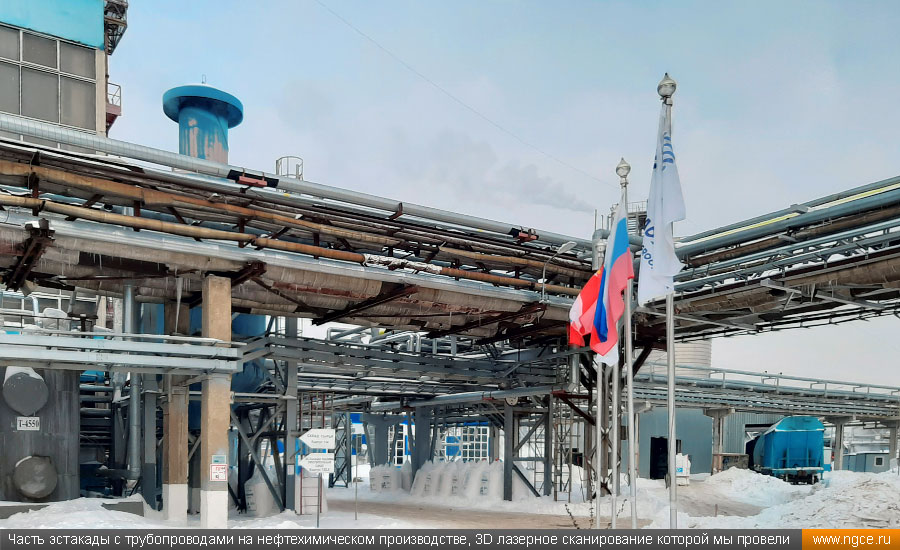

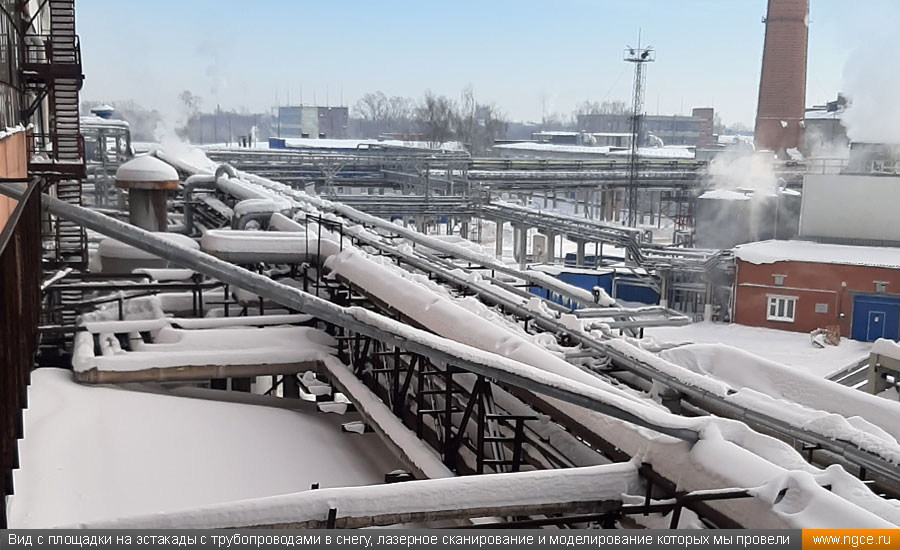

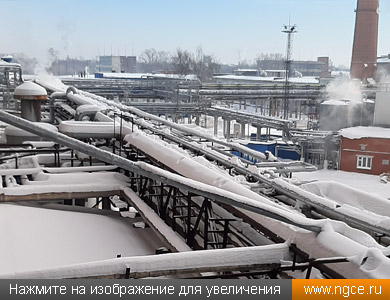

Часть эстакады с трубопроводами на нефтехимическом производстве, 3D лазерное сканирование которой мы провели Вид с площадки на эстакады с трубопроводами в снегу, лазерное сканирование и моделирование которых мы провели

Полевой этап работ: геодезическая привязка и лазерное сканирование

Полевой этап длился два дня, в течение которых была выполнена геодезическая привязка и лазерное сканирование объекта при помощи системы Leica ScanStation P40. Общая же длина эстакад составила около 400 м. В результате по итогам полевого этапа было получено 168 сканов с разрешением 6,3 мм на 10 м и 3 мм на 10 м.

Работа осложнялась низкими температурами (от -10°C до -15°C) и обильными осадками в виде снега. Тем не менее, 3D лазерный сканер Leica ScanStation P40 блестяще справился со своей задачей благодаря морозоустойчивости и высокой дальности сканирования (до 270 м).

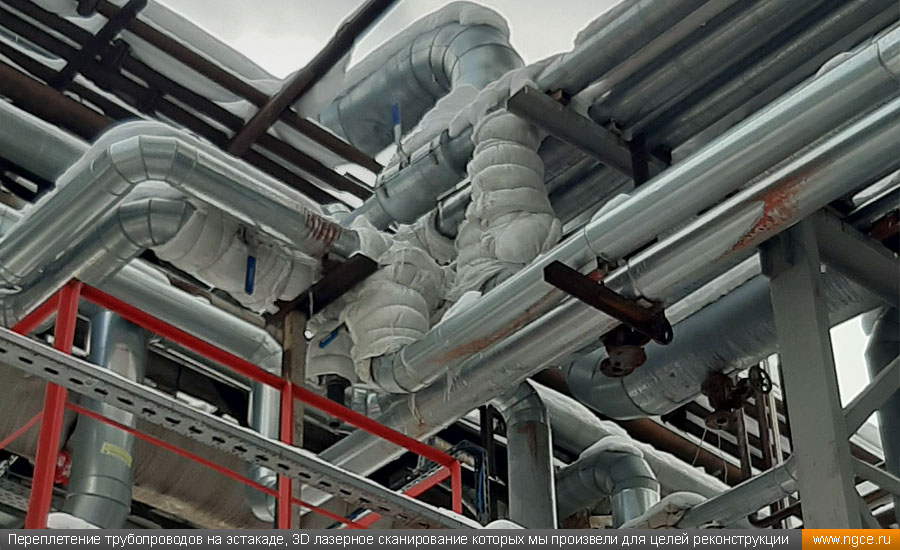

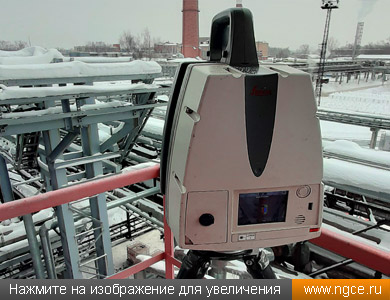

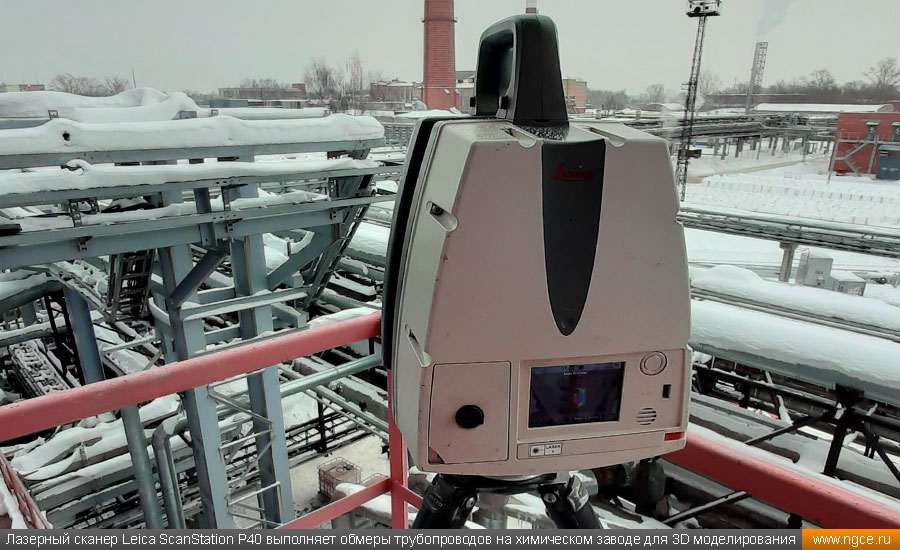

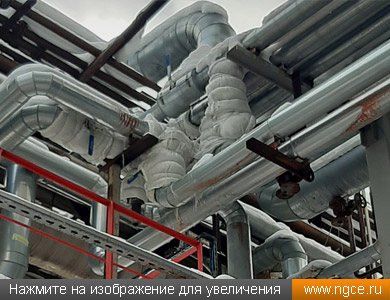

Лазерный сканер Leica ScanStation P40 выполняет обмеры трубопроводов на химическом заводе для 3D моделирования Переплетение трубопроводов на эстакаде, 3D лазерное сканирование которых мы произвели для целей реконструкции

Отдельные объекты, отсканировать которые с земли было невозможно по причине высокой плотности трубопроводов на эстакадах, а также обильного снега, были отсканированы с площадок обслуживания, расположенных на различных высотных отметках эстакад, и соседних зданий. Возможность отсканировать недоступные объекты была реализована благодаря большой дальности съёмки у лазерного сканера Leica ScanStation P40 и наличию у него режимов высокой плотности 3D сканирования.

Камеральный этап: сшивка сканов и построение исполнительной 3D модели в DWG

Уравнивание и сшивка полученных сканов в единую точечную 3D модель, осуществлённые уже на камеральном этапе работ, заняли два рабочих дня. В результате было получено плотное облако точек в формате Autodesk ReCAP (RCP) с возможностью просмотра панорамы с каждой станции лазерного сканирования.

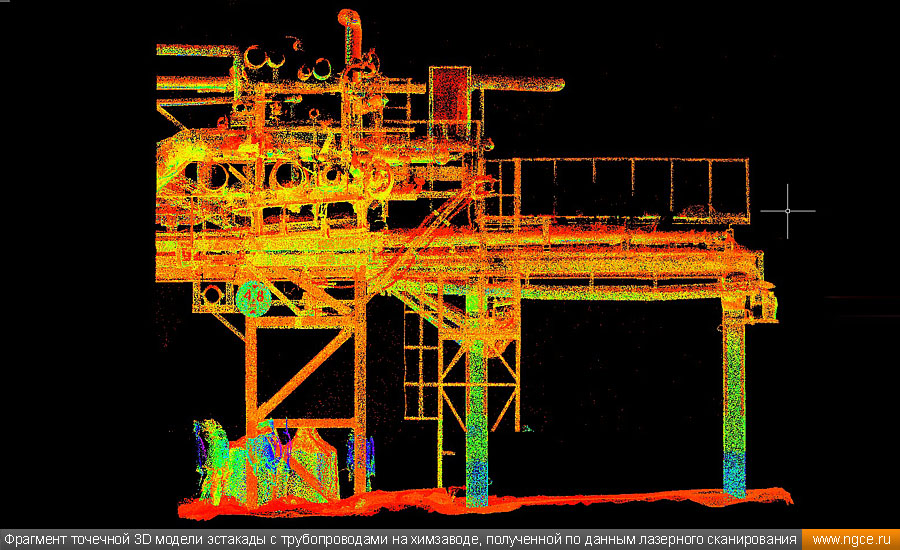

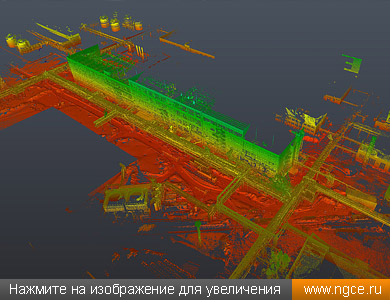

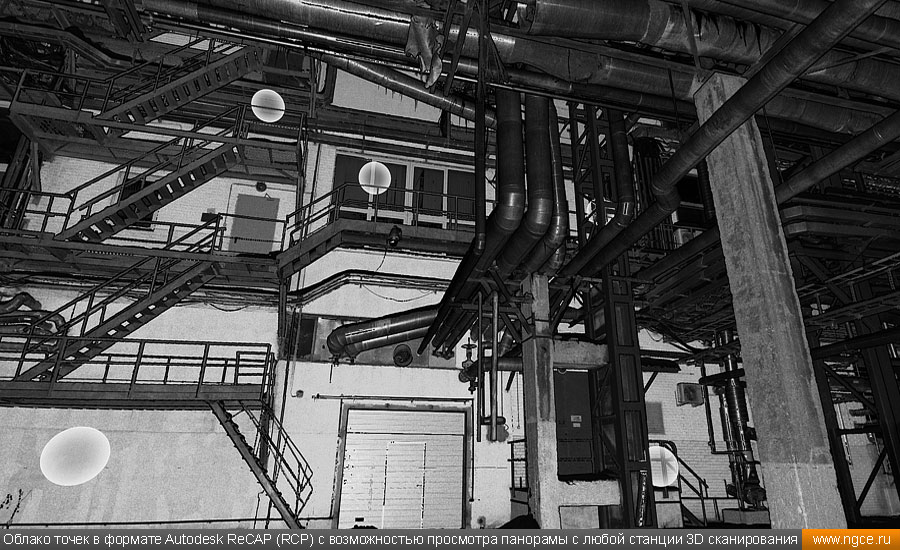

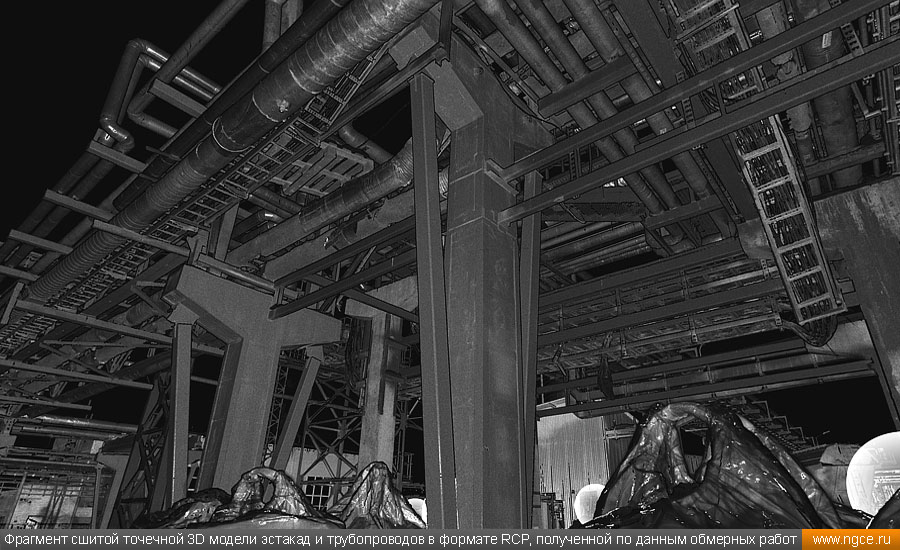

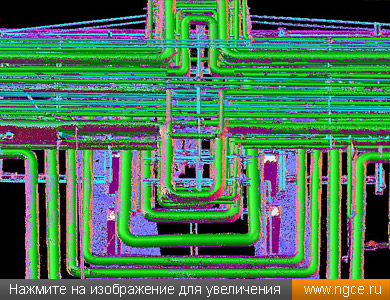

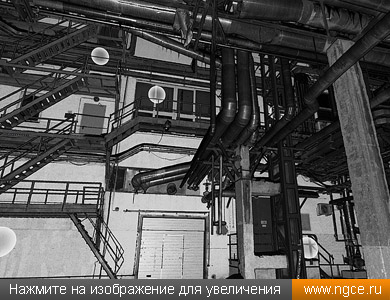

Фрагмент сшитой точечной 3D модели эстакад и трубопроводов в формате RCP, полученной по данным обмерных работ Облако точек в формате Autodesk ReCAP (RCP) с возможностью просмотра панорамы с любой станции 3D лазерного сканирования

Работы по построению точной исполнительной 3D модели эстакад с трубопроводами в формате DWG были довольно кропотливые и производились в течение 35 рабочих дней.

Построенная в итоге обмерная 3D модель объекта включила в себя следующие элементы:
— оборудование и трубопроводы, на которых были показаны задвижки, штуцеры, датчики;
— бетонные и металлические конструкции;
— площадки обслуживания;
— кабельные лотки.

В результате Заказчику была передана актуальная исполнительная модель объекта в формате DWG с точностью 1 см.

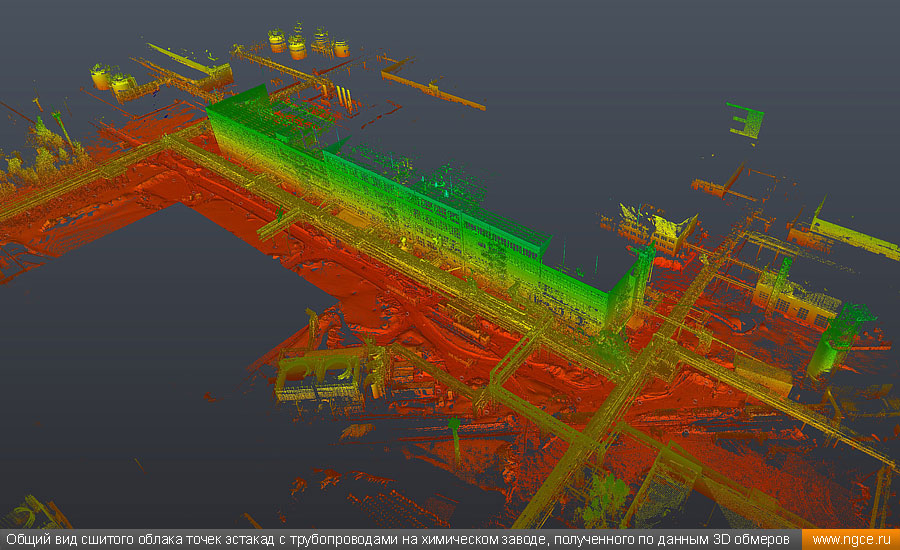

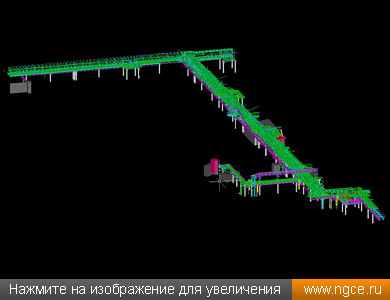

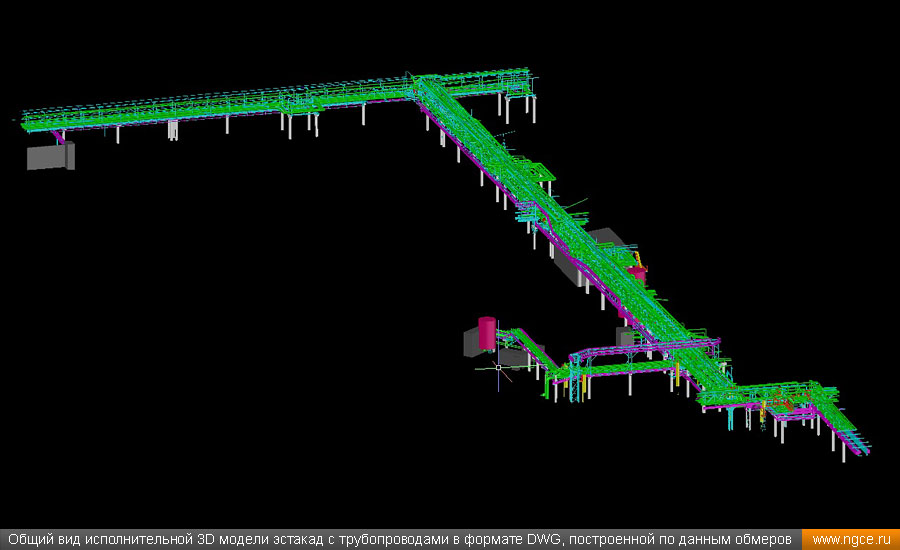

Общий вид сшитого облака точек эстакад с трубопроводами на химическом заводе, полученного по данным 3D лазерного сканирования Общий вид исполнительной 3D модели эстакад с трубопроводами в формате DWG, построенной по данным лазерного сканирования

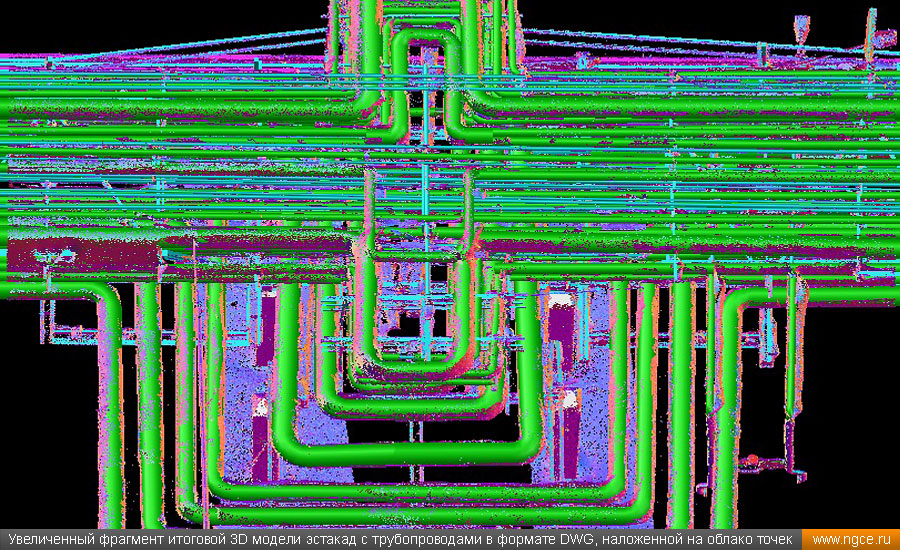

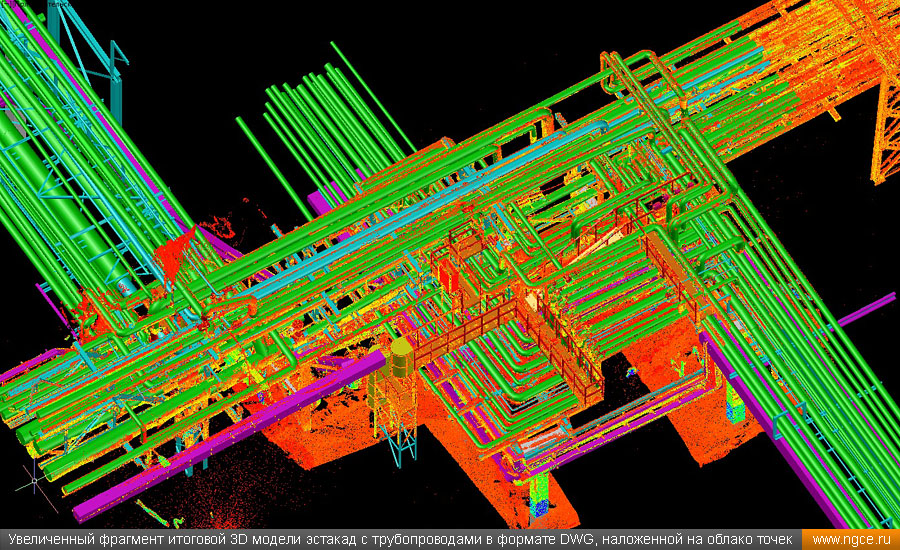

Увеличенный фрагмент итоговой 3D модели эстакад с трубопроводами в формате DWG, наложенной на облако точек лазерного сканирования Увеличенный фрагмент итоговой 3D модели эстакад с трубопроводами в формате DWG, наложенной на облако точек лазерного сканирования

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».

Изображения:

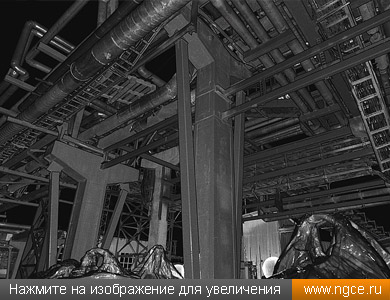

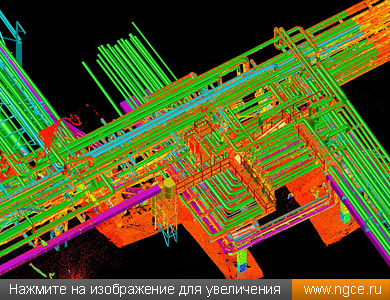

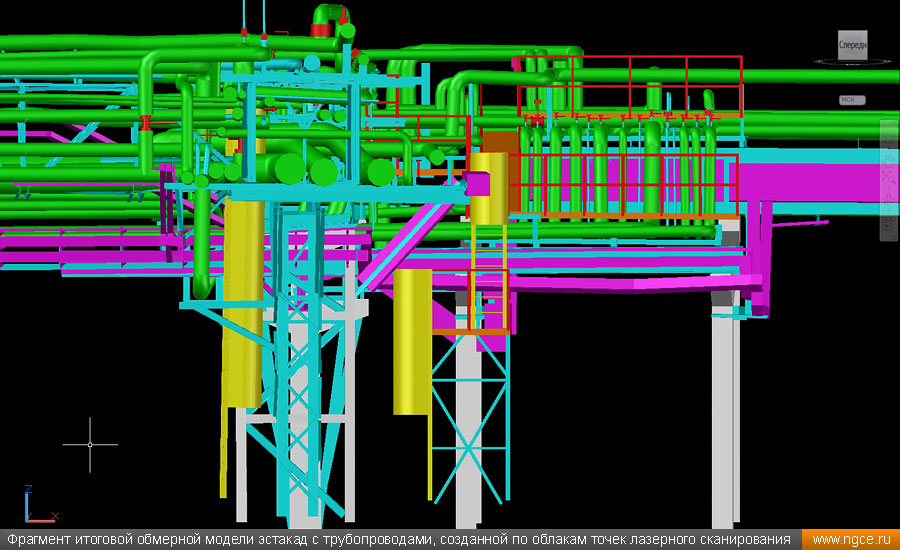

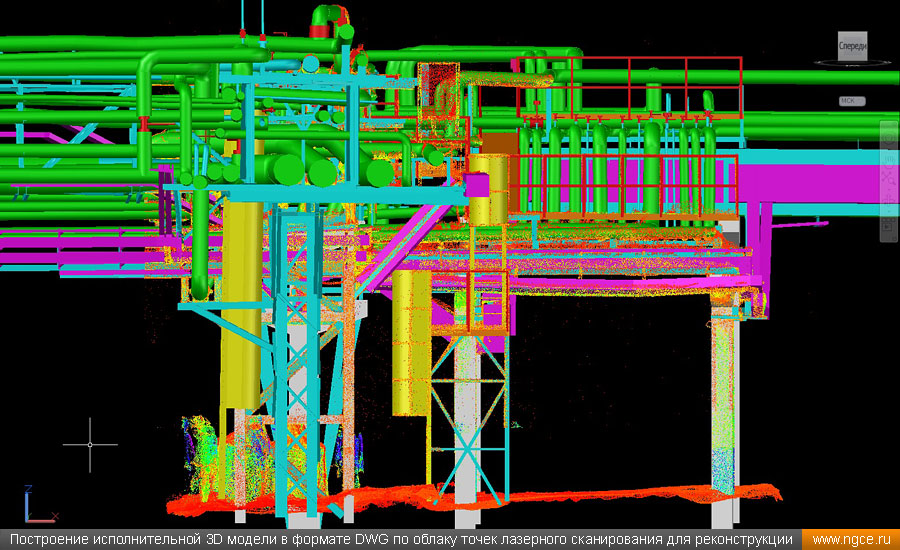

Фрагмент точечной 3D модели эстакады с трубопроводами на химзаводе, полученной по данным лазерного сканирования Построение исполнительной 3D модели в формате DWG по облаку точек лазерного сканирования для реконструкции Фрагмент итоговой обмерной модели эстакад с трубопроводами, созданной по облакам точек лазерного сканирования
