Лазерное сканирование, трехмерное моделирование и создание топографических планов площадок УКПГ ООО «Уренгойгазпром»

Лазерное сканирование, 3D моделирование и создание топографических планов площадок УКПГ ООО «Уренгойгазпром»

Во второй половине 2006 года нашими специалистами был выполнен проект по созданию топографических планов и 3D моделей четырех площадок УКПГ Уренгойского нефтегазоконденсатного месторождения.
Цель проекта: выполнение инженерно-геодезических изысканий на объектах Уренгойского НГКМ для решения задач реконструкции площадок УКПГ.
Форма: топографические планы масштаба 1:500,
трехмерные модели площадок.
Продолжительность: полевой этап — 3 месяца;
обработка — 4 месяца.
Объем работ: четыре площадки общей площадью около 74 га.
Ресурсы: полевой этап — 6 сотрудников;
обработка — 5 сотрудников.
Оборудование: электронный тахеометр Trimble 5600;
электронный тахеометр Nikon NPL-362;
лазерный сканер Trimble GS200;
лазерный сканер Trimble GX;
GPS-приемники Trimble 5700 (3 шт.);
трубокабелеискатели Radiodetection RD4000 (3 шт.).

Техническое задание предполагало создание генеральных планов четырех площадок, на которых располагаются установки комплексной подготовки газа, в масштабе 1:500.

Метод 3D лазерного сканирования был выбран в качестве основного способа съемки данного объекта по нескольким причинам. Прежде всего, технологические площадки УКПГ были насыщены различными объектами: на каждой из них располагались многочисленные технологические эстакады и наземные сооружения. Кроме того, съемка проводилась в условиях действующего производства. Требовалось получить максимально достоверный (независимый от влияния человеческого фактора) результат, поскольку именно он должен был послужить основой для последующего создания проекта по реконструкции предприятия.

Для развития съемочного обоснования на каждой из четырех площадок были установлены временные базовые GPS-станции. Работы по трехмерному лазерному сканированию наземных объектов на площадках УКПГ осуществлялись параллельно со съемкой подземных коммуникаций. Съемка скрытых под землей коммуникаций была произведена следующим образом: при помощи лазерного сканера были отсняты выходы всех подземных коммуникаций, после чего в результате обследования колодцев и при помощи трубокабелеискателей определялась глубина залегания кабелей и трубопроводов.

Сканирование выполнялось с 237 станций, и в результате было получено 297 миллионов точек. В ходе камерального этапа в программном обеспечении Trimble RealWorks Survey была проведена предварительная обработка и привязка массивов точек к системе координат. Составление топографических планов и построение подробных трехмерных моделей рельефа каждой из четырех площадок выполнялись в программной среде Civil 3D.

Отчетные материалы были представлены Заказчику в формате AutoCAD: точная триангуляционная модель рельефа, электронные многослойные планы четырех площадок УКПГ в масштабе 1:500 и трехмерные модели с максимальной информативностью. Полученная документация послужит основой для разработки проекта реконструкции объектов.

Изображения:

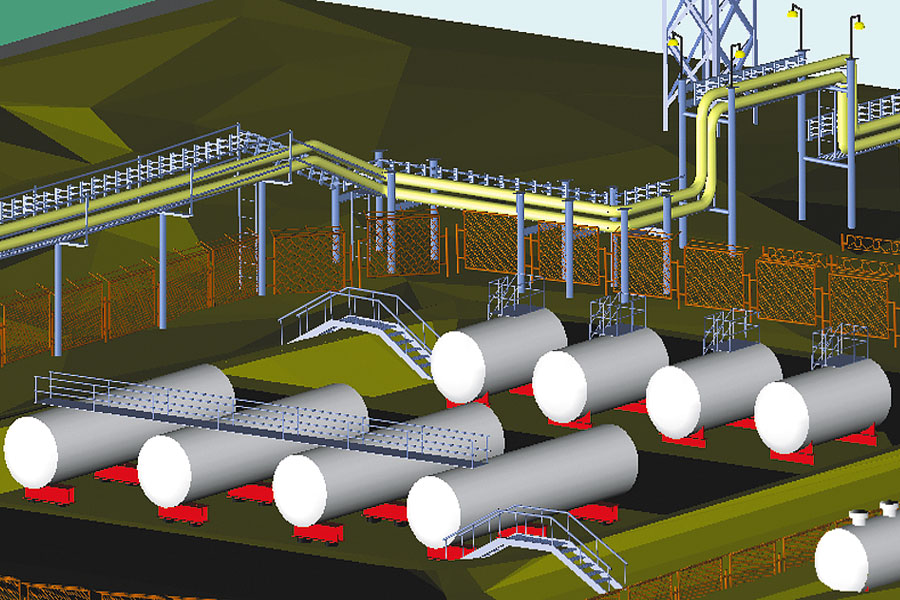

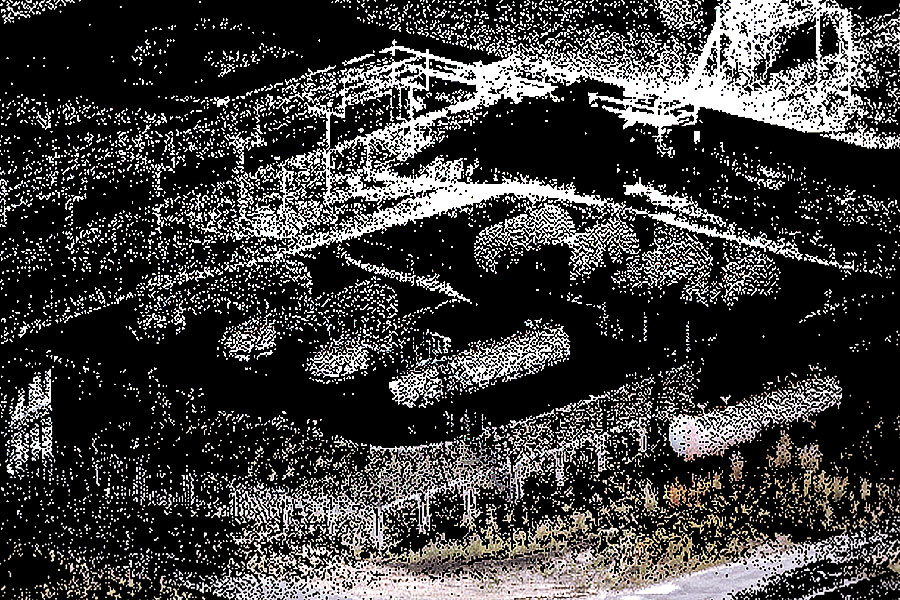

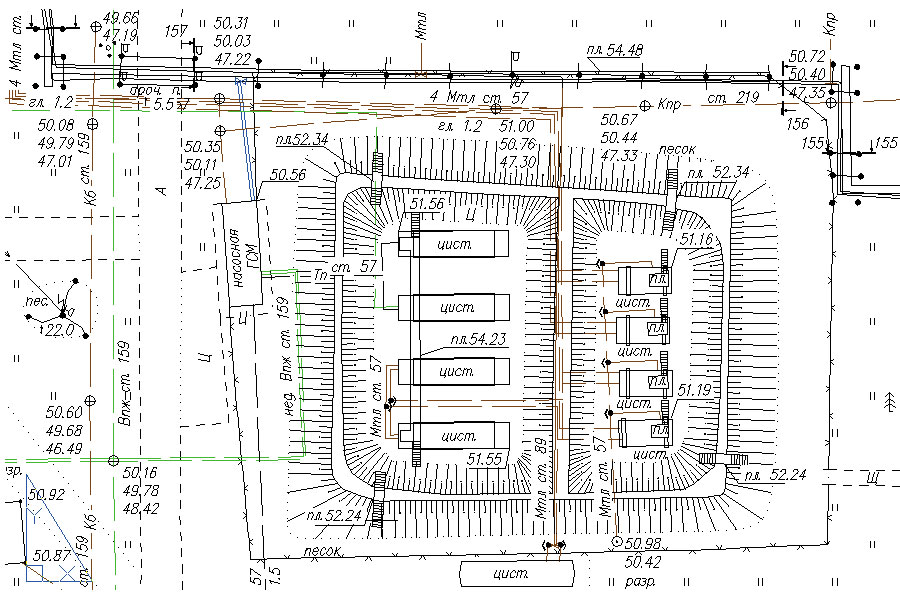

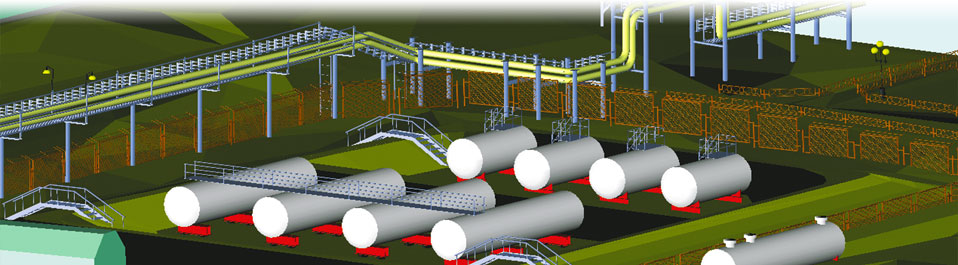

Результат лазерного сканирования («облако» точек) площадки УКПГ Уренгойского месторождения Фрагмент трехмерной модели площадки УКПГ Уренгойского месторождения Фрагмент топографического плана масштаба 1:500 площадки УКПГ Уренгойского месторождения
