Выполненные проекты компании «НГКИ»
Обмерные работы методом лазерного сканирования и построение исполнительной 3D модели строящегося производственного корпуса

Обмерные работы методом лазерного сканирования и построение точной исполнительной 3D модели строящегося производственного корпуса

Специалисты инженерного предприятия «НГКИ» выполнили обмерные работы и провели построение исполнительной модели строящегося производственного корпуса фармацевтической фабрики во Владимирской области. Съёмка данного промышленного объекта была произведена при помощи технологии лазерного сканирования.
Вид деятельности: обмерные работы и инженерные изыскания на объектах промышленности и энергетики.
Цель проекта: построение исполнительной 3D модели строящегося производственного корпуса.
Результаты: 3D модель строящегося здания в формате DWG.
Продолжительность: полевой этап — 1 день;
обработка — 14 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.
Объём работ: лазерное сканирование и моделирование 4-этажного здания общей площадью 30000 квадратных метров.
Оборудование: фазовый лазерный сканер Z+F Imager 5006;
импульсный лазерный сканер Leica ScanStation P20.

Лазерное сканирование строящегося корпуса фармацевтической фабрики

В январе–феврале 2016 года специалисты инженерной компании «НГКИ» выполнили проект по 3D обмерным работам и последующему построению точной исполнительной трёхмерной модели строящегося производственного корпуса фармацевтической фабрики во Владимирской области. Съёмка объекта была произведена с помощью современной технологии лазерного сканирования. Начало собственно 3D сканирования объекта несколько раз откладывалось из-за обильных снегопадов, однако сроки подготовки и передачи готовой модели наш Заказчик определил довольно жёстко. По этой причине нашим специалистам пришлось выехать на обмерные работы в первый же день, на который не было прогнозов нового выпадения снега.

Чтобы наиболее эффективным образом использовать погодное окно без обильных снегопадов и не тратить средства на гостиницу, на объект была послана бригада специалистов с двумя лазерными сканерами. Это позволило провести лазерное сканирование большого четырёхэтажного здания общей площадью 30000 квадратных метров всего за одну рабочую смену.

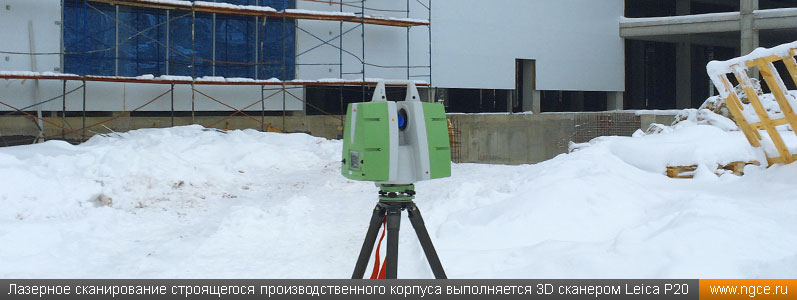

Лазерное сканирование строящегося производственного корпуса выполняется 3D сканером Leica ScanStation P20

Обмерные работы и 3D моделирование производственного корпуса

В целом лазерное сканирование строящегося производственного корпуса фармацевтической фабрики было не очень сложным, за исключением съёмки кровли здания, засыпанной толстым слоем выпавшего снега. Это ограничение было согласовано с Заказчиком заранее, поэтому в результате на камеральной стадии почти всю кровлю здания для целей включения её в исполнительную 3D модель наши специалисты были вынуждены моделировать по предоставленной конструкторами Заказчика проектной документации.

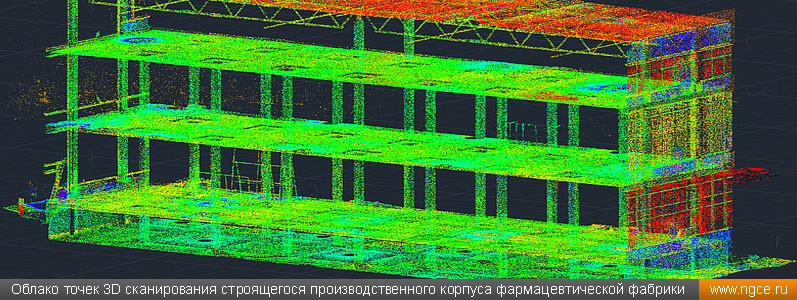

Облако точек 3D лазерного сканирования строящегося производственного корпуса фармацевтической фабрики

Построение твердотельной обмерной модели здания по данным 3D сканирования

Проектной организации, которая являлась Заказчиком выполнения данного проекта, потребовалась твердотельная 3D модель, в которой в качестве слоёв отдельно для каждого этажа должны были быть выделены:
— колонны;
— стены;
— перекрытия;
— балки;
— окна;
— двери;
— лестничные площадки и марши.
Итоговая точная исполнительная 3D модель производственного корпуса фармацевтической фабрики была построена и передана Заказчику в формате DWG. Далее представители Заказчика самостоятельно перевели её в формат RVT. Построение 3D модели по результатам лазерного сканирования заняло 14 рабочих дней.

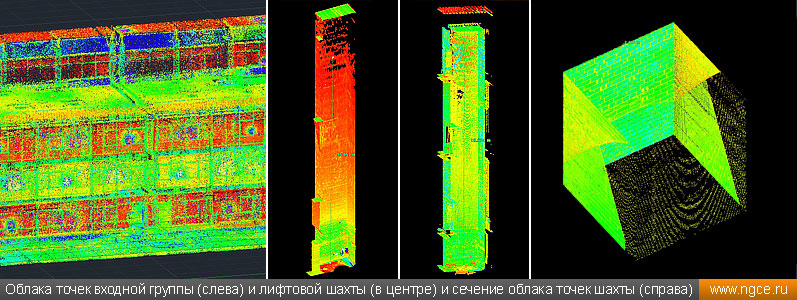

Облака точек входной группы (слева) и лифтовой шахты (в центре) и сечение облака точек шахты (справа)

Некоторые сложности и проблемы в процессе проведения обмерных работ

Из-за того, что промышленный объект на момент производства обмерных работ методом 3D сканирования находился в стадии активного строительства, в договоре на проведение съёмки и моделирование было специально оговорено, что итоговая 3D модель будет отражать состояние объекта именно на момент съёмки. Эта оговорка позволила нам снять целый ряд возможных вопросов. Например, в отдельные подвальные помещения корпуса фармацевтической фабрики наши специалисты просто не смогли попасть по причине того, что предполагаемые спуски и входы в эти помещения ещё даже не были построены, а в отдельных местах в сэндвич-панелях наружных стен здания ещё не были прорезаны дверные проёмы.

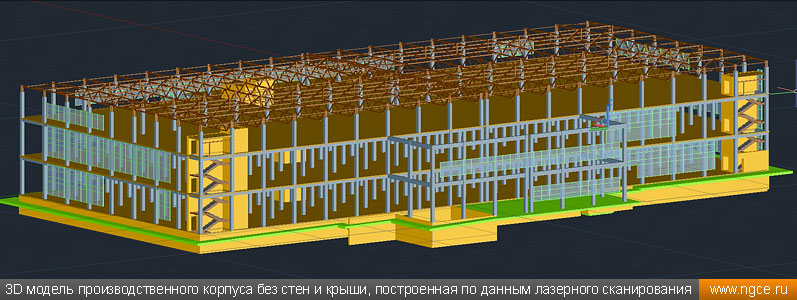

3D модель производственного корпуса без стен и крыши, построенная по данным лазерного сканирования

Отработка методики лазерного сканирования лифтовых шахт

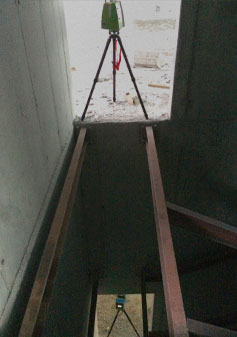

Ещё одной довольно интересной особенностью выполнения обмерных работ на этом объекте явилась возможность отработки технологии 3D лазерного сканирования лифтовых шахт. На объекте есть лифтовая шахта 210х210х2600 см. При съёмке с центра днища шахты качественные измерения стен получились на высоте не более 13 метров. Поэтому для того, чтобы получить максимально плотный скан шахты по всему стволу, пришлось, помимо съёмки с дна шахты, произвести ещё и 3D сканирование из каждого дверного проёма лифтового ствола.

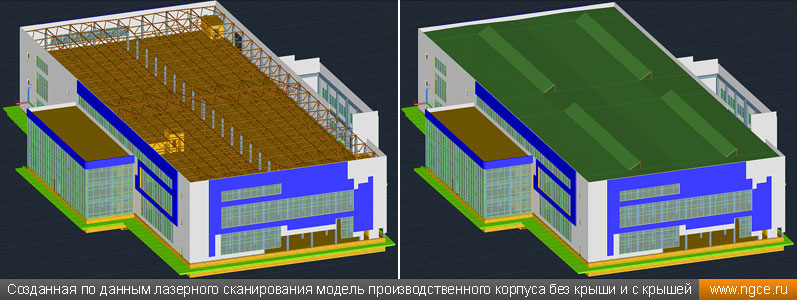

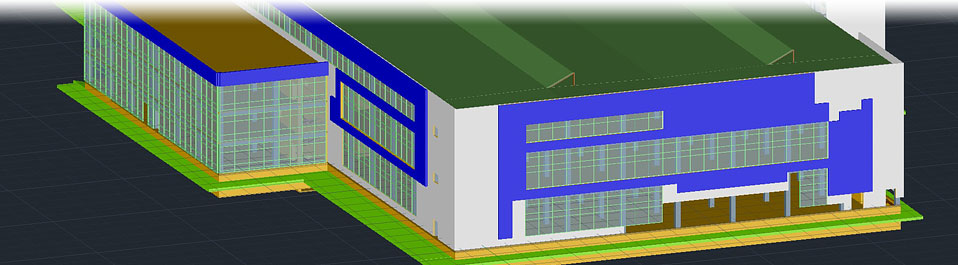

Созданная по данным лазерного сканирования модель производственного корпуса без крыши и с крышей

Инженерная компания «НГКИ» обладает весьма значительным опытом производства обмерных работ и инженерных изысканий на различных объектах промышленности и энергетики с применением современной технологии лазерного сканирования, которая позволяет в существенной мере сократить финансовые и временные затраты на получение максимально подробной, точной и актуальной информации об объекте съёмки, а также быстро и с высокой точностью определить фактические размеры и реальное взаимное расположение конструкций или монтируемого оборудования. По результатам выполняемых обмерных работ наши специалисты создают каркасные и твердотельные 3D модели или составляют традиционные плоские обмерные чертежи объектов съёмки и их отдельных частей — в зависимости от поставленной Заказчиком задачи. Описание всех видов проводимых нами работ в этом сегменте рынка вы можете найти на странице раздела «Услуги», где рассказывается об обмерных работах и инженерных изысканиях на объектах промышленности и энергетики.

Изображения:

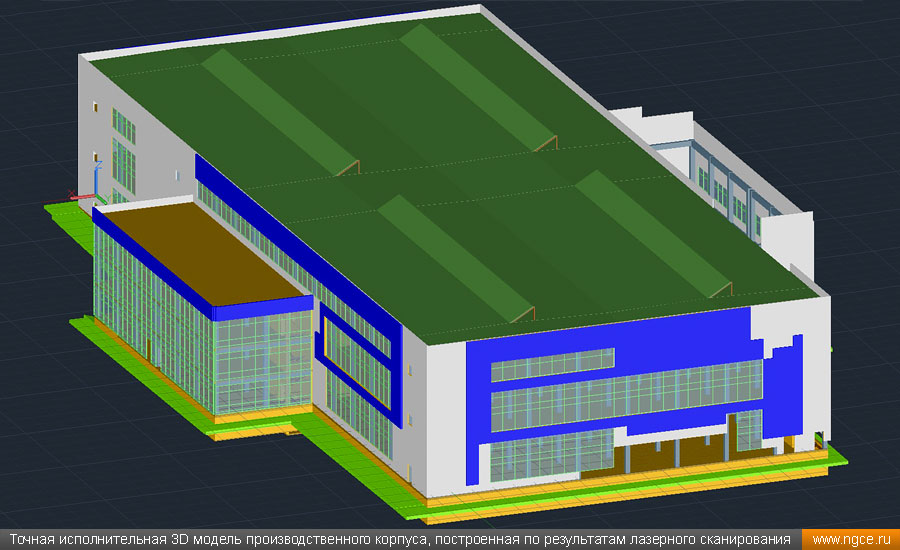

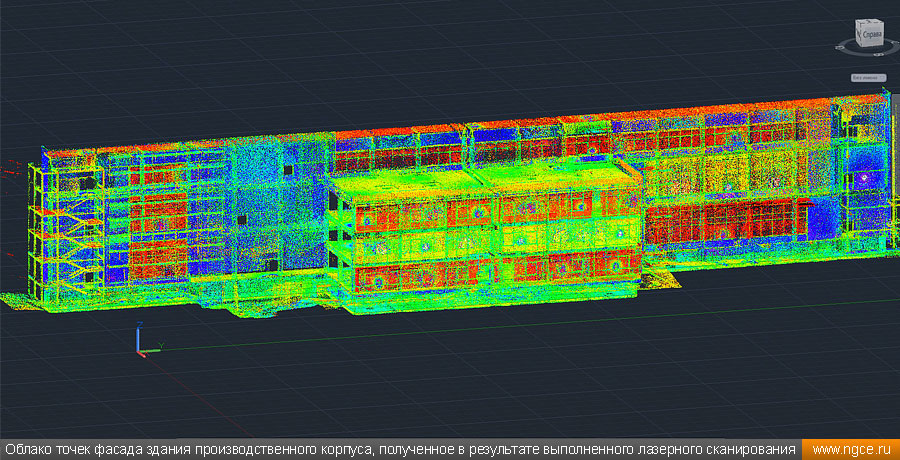

Облако точек фасада здания производственного корпуса, полученное в результате выполненного лазерного сканирования Исполнительная 3D модель здания производственного корпуса с показанными слоями колонн и лестничных пролётов Точная исполнительная 3D модель производственного корпуса, построенная по результатам лазерного сканирования
