3D обмеры и подготовка чертежей здания театра им. Горького в Туле для реконструкции и ремонта

3D обмеры и подготовка чертежей здания театра им. Горького в Туле

18.06.2025 г.

Специалисты инженерной компании «НГКИ» выполнили проект по лазерному сканированию и подготовке обмерных чертежей здания Тульского государственного академического театра драмы имени М. Горького для целей подготовки проекта его реконструкции и ремонта.

Краткая историческая справка о Тульском академическом театре драмы

Тульский государственный ордена Трудового Красного Знамени академический театр драмы имени М. Горького был основан ещё в 1777 году и по праву считается одним из старейших в России. Именно тогда, по случаю введения Тулы в ранг губернского центра, в театре был показан первый спектакль «Так и должно». Через 10 лет, в 1787 году Тульский театр посетила императрица Екатерина II.

Новое здание этого театра, в котором он находится до сих пор, было построено в 1970 году. Архитекторами здания театра являются А. Красильников, А. Попов, В. Шульрихтер. Скульптурная композиция «Музы» на фасаде выполнена из металла А. Васнецовым совместно с И. Васнецовой и Д. Шаховским.

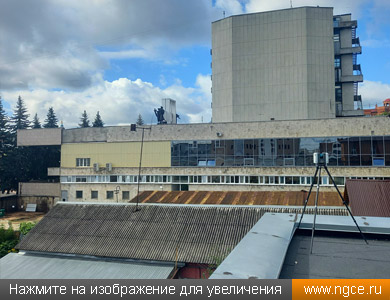

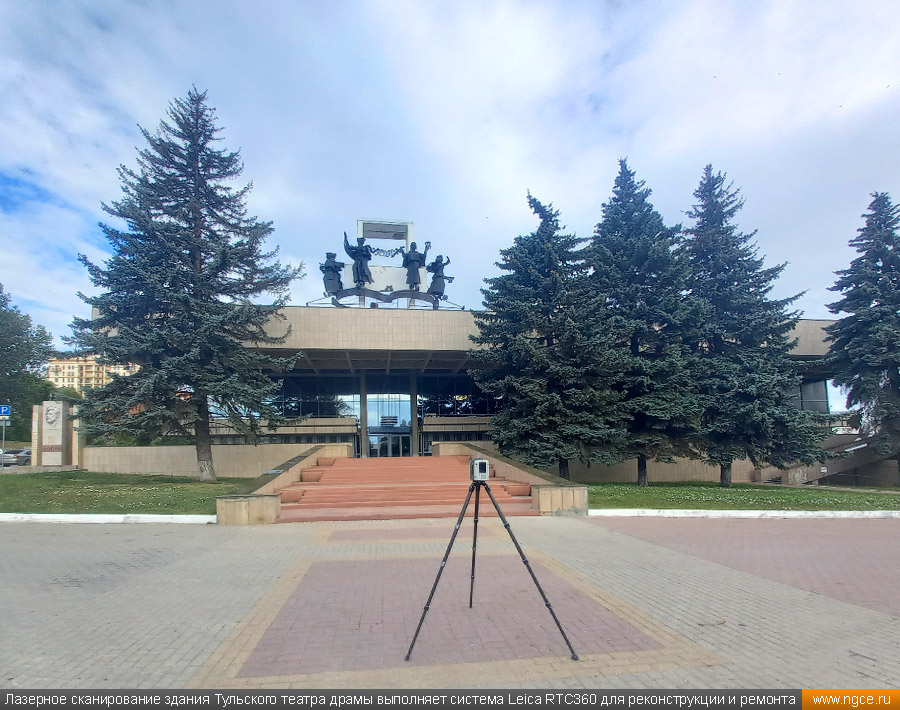

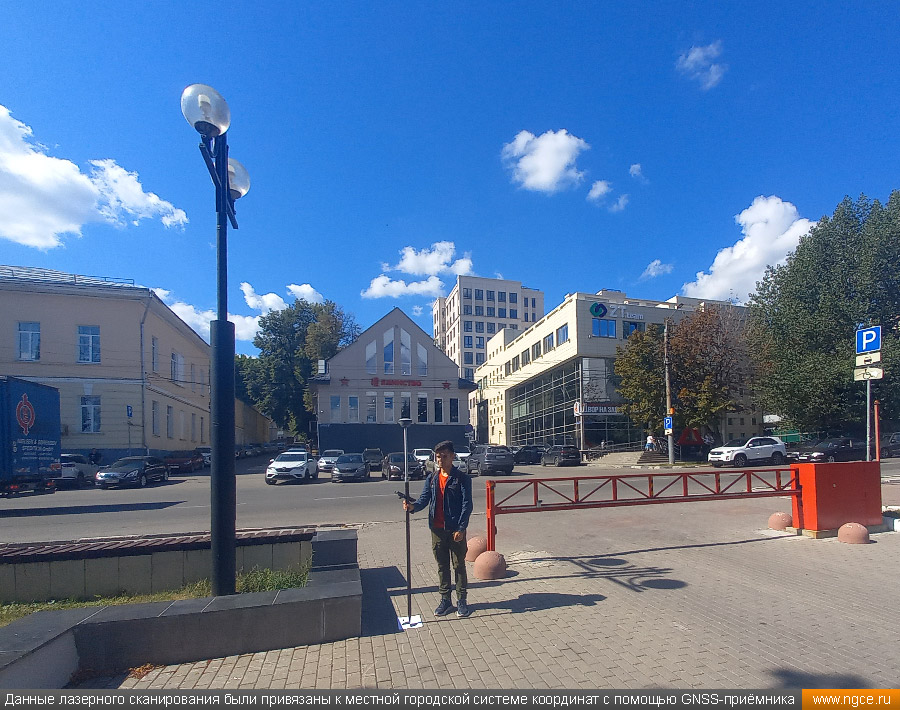

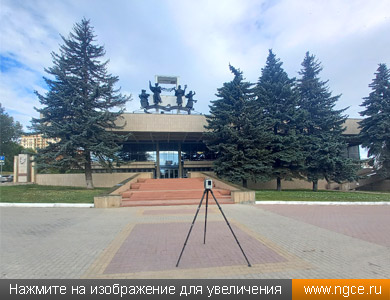

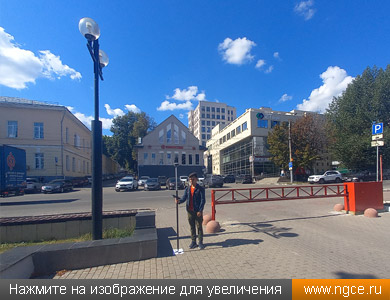

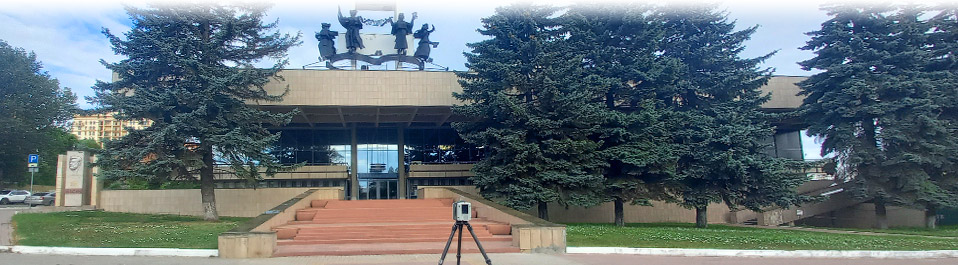

Лазерное сканирование здания Тульского театра драмы выполняет система Leica RTC360 для реконструкции и ремонта Данные лазерного сканирования были привязаны к местной городской системе координат с помощью GNSS-приёмника

28 декабря 1977 года Тульский драмтеатр был награждён орденом Трудового Красного Знамени за заслуги в развитии советского театрального искусства и в связи с 200-летием со дня его основания. В 1995 году Тульскому театру драмы присвоено звание «Академический». 21 января 2003 года театр удостоился Благодарности Президента Российской Федерации за большие заслуги в развитии театрального искусства и в связи с 225-летием со дня основания.

За более чем полвека, прошедшие после новоселья, здание театра успело изрядно износиться и поэтому нуждалось в реконструкции и проведении ремонтных работ.

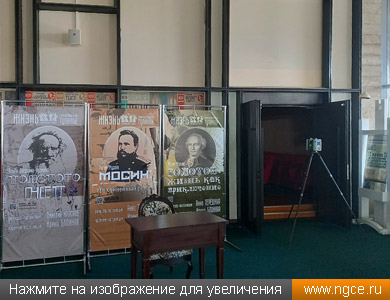

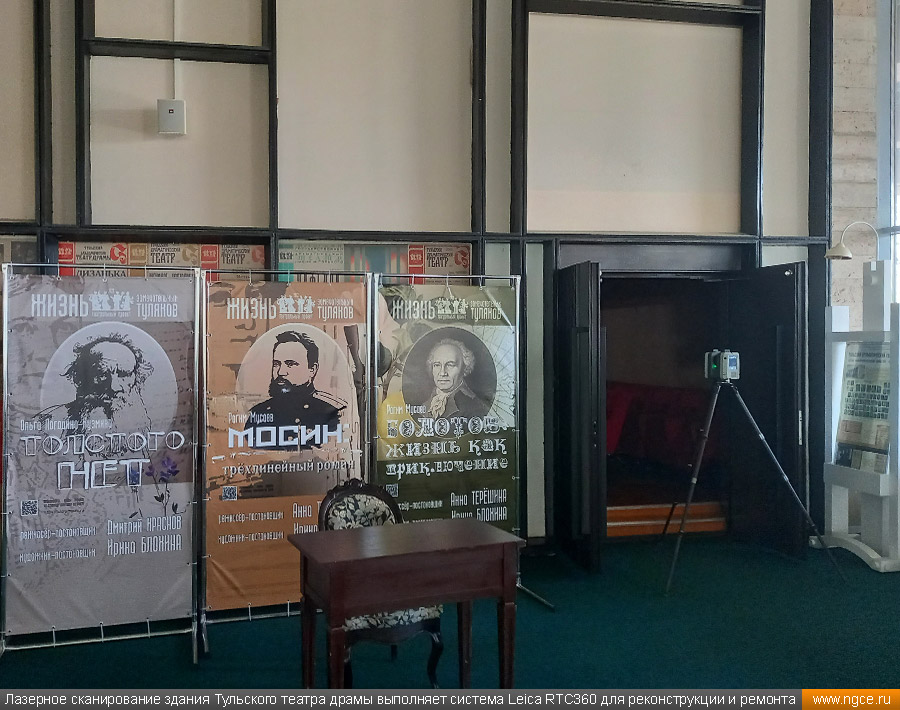

Лазерное сканирование здания Тульского театра драмы выполняет система Leica RTC360 для реконструкции и ремонта Лазерное сканирование здания Тульского театра драмы выполняет система Leica RTC360 для реконструкции и ремонта

Лазерное сканирование здания драматического театра им. Горького

Реставрационная компания, которой было поручено создание проекта реконструкции и ремонта здания театра в Туле, обратилась к нам с просьбой произвести 3D обмеры всего здания, которое является достаточно необычным с точки зрения архитектурных решений, а также подготовить полный комплект исполнительной документации.

Нашим специалистам необходимо было осуществить 3D лазерное сканирование фасадов, интерьеров, кровли здания, а затем создать комплект архитектурных чертежей в AutoCAD в масштабе 1:50: поэтажные планы, чертежи фасадов, план кровли и несколько разрезов. Кроме того, необходимо было подготовить обмерные чертежи колосниковой башни над сценой, где расположены решётчатые конструкции, к которым крепятся основные подъёмно-опускные механизмы, световое, техническое оборудование и декорации.

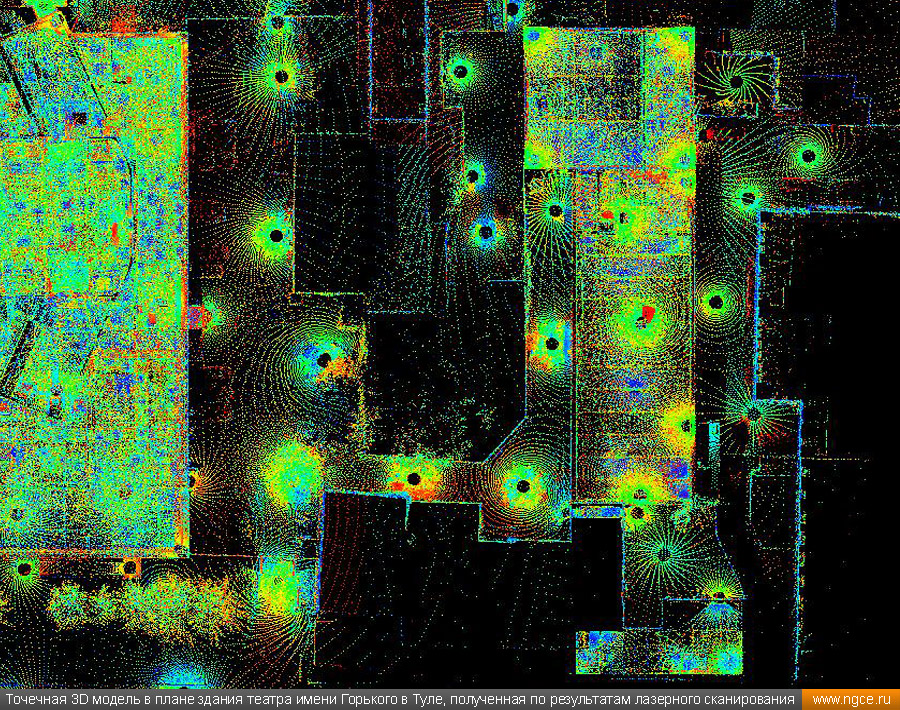

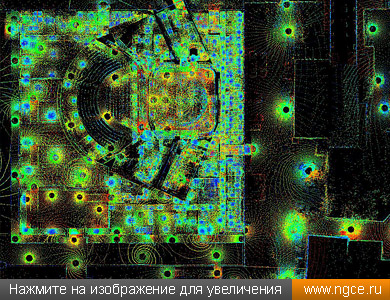

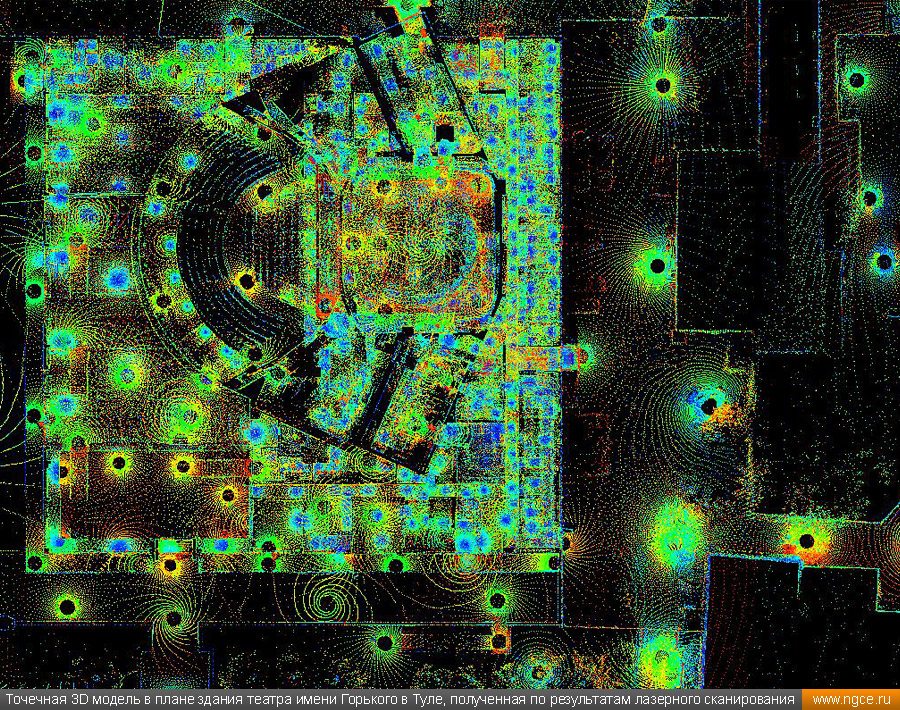

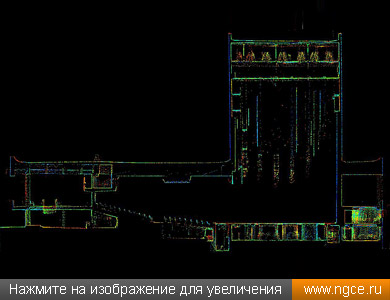

Точечная 3D модель в плане здания театра имени Горького в Туле, полученная по результатам лазерного сканирования Точечная 3D модель в плане здания театра имени Горького в Туле, полученная по результатам лазерного сканирования

Обмерные работы проводились во время театральных каникул, когда театр не работал, что значительно облегчило нашу работу. Съёмка осуществлялась лазерным сканером Leica RTC360.

3D лазерное сканирование фасадов и кровли заняло три дня. Скульптурная группа «Музы», установленная на кровле, была отсканирована с повышенной плотностью. Обмеры интерьеров помещений в здании театра и смежном с ним здании творческих мастерских заняли около десяти дней. Все данные лазерного сканирования были привязаны нами к местной городской системе координат Тулы с помощью GNSS-приёмника.

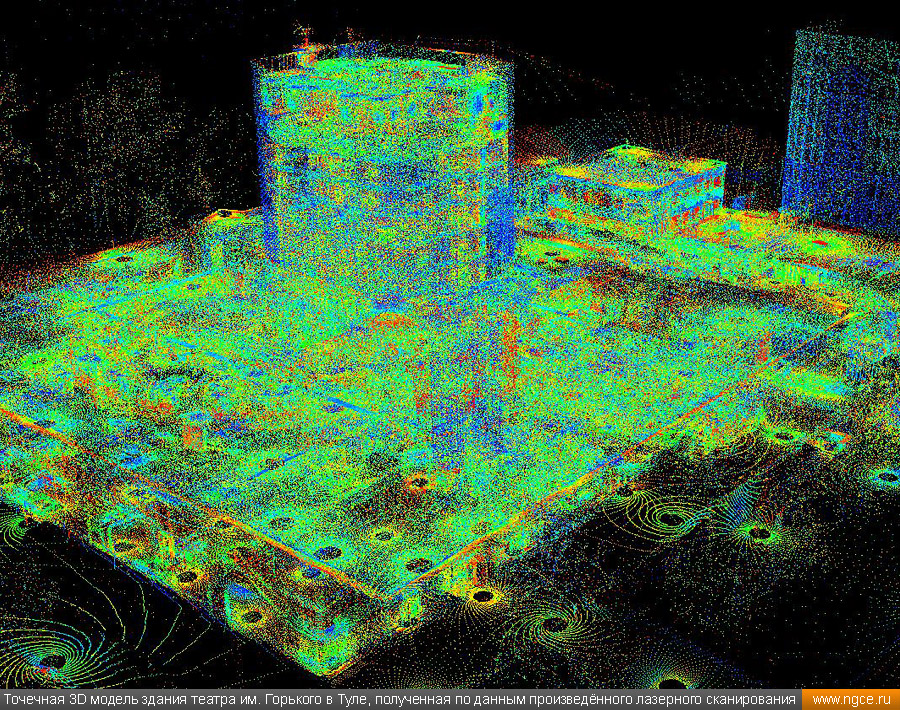

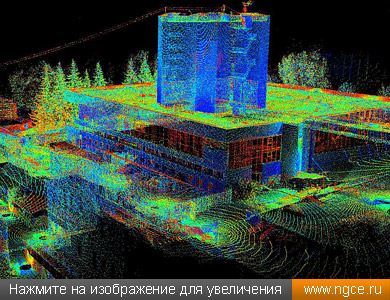

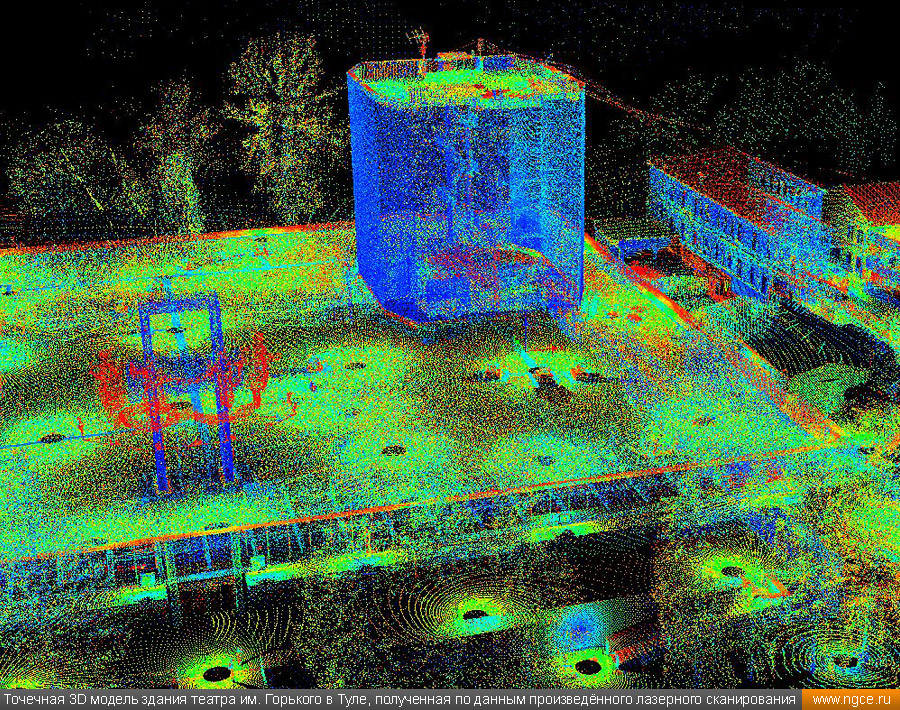

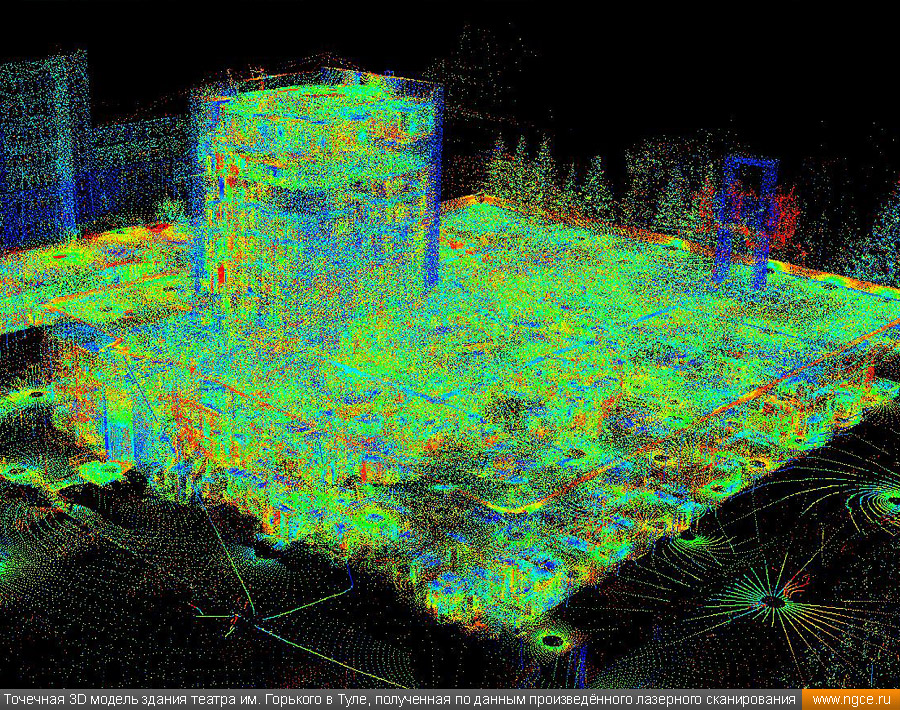

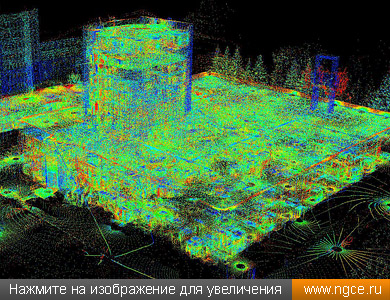

Точечная 3D модель здания театра им. Горького в Туле, полученная по данным произведённого лазерного сканирования Точечная 3D модель здания театра им. Горького в Туле, полученная по данным произведённого лазерного сканирования

Обработка данных и построение обмерных чертежей здания театра

На камеральной стадии выполнения работ по проекту нашими специалистами была произведена обработка, сшивка сканов в единое облако точек, а также осуществлена очистка его от посторонних шумов и всех лишних объектов. Затем по полученной точечной обмерной 3D модели здания театра нашими инженерами были созданы обмерные чертежи.

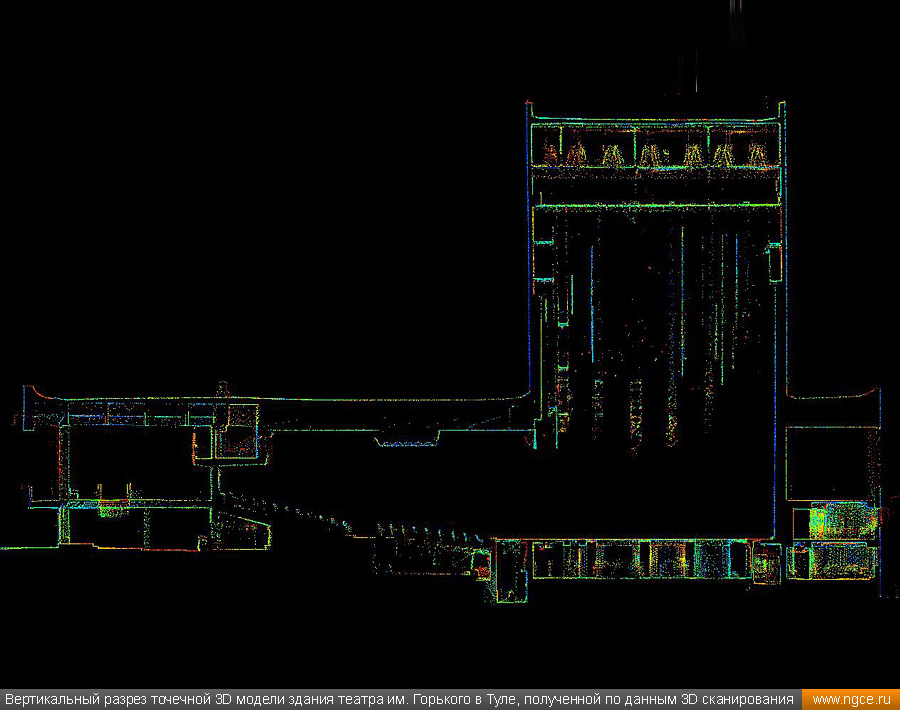

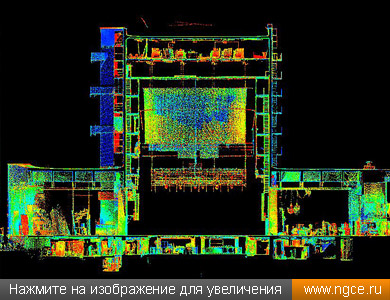

Вертикальный разрез точечной 3D модели здания театра им. Горького в Туле, полученной по данным 3D сканирования Вертикальный разрез точечной 3D модели здания театра им. Горького в Туле, полученной по данным 3D сканирования

Суммарно приблизительно два месяца потребовалось нашим специалистам на обработку и сшивку сканов, а также на создание полного комплекта обмерных чертежей.

Готовая исполнительная документация и облака точек лазерного сканирования были переданы нами Заказчику этого проекта и сразу же были использованы его специалистами в подготовке проекта реконструкции и ремонта здания театра.

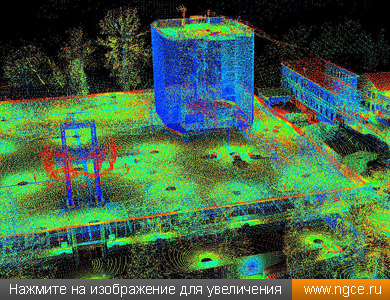

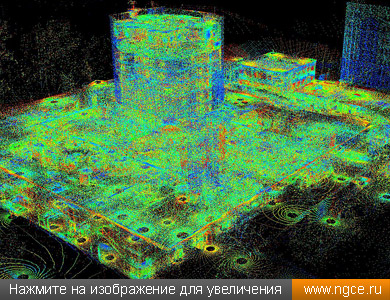

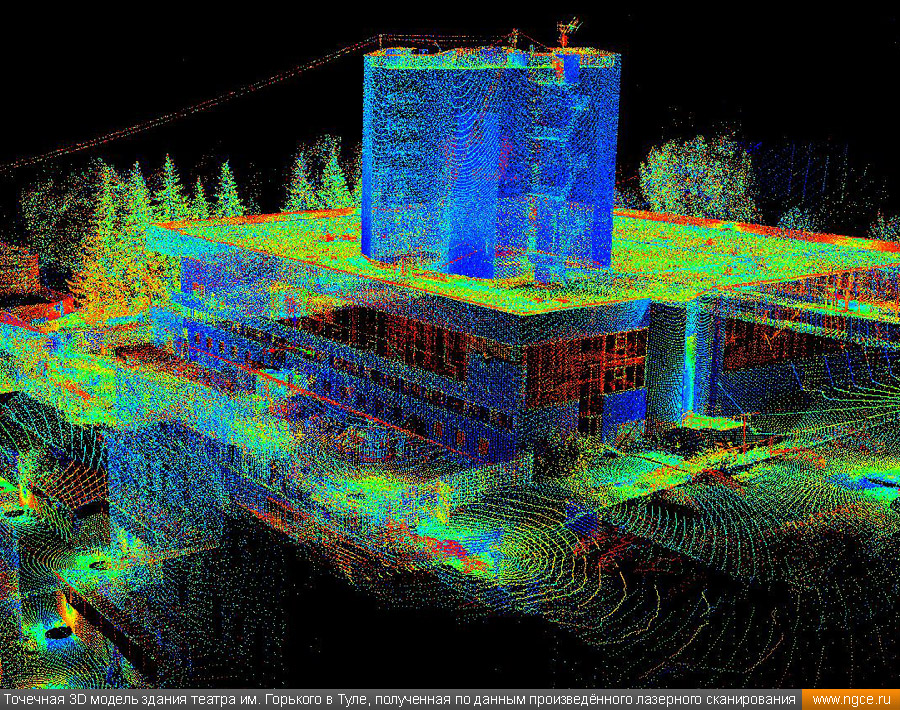

Точечная 3D модель здания театра им. Горького в Туле, полученная по данным произведённого лазерного сканирования Точечная 3D модель здания театра им. Горького в Туле, полученная по данным произведённого лазерного сканирования

Обмерные чертежи здания театра имени Горького в Туле

Ниже вы можете посмотреть скриншоты примеров обмерных чертежей здания театра драмы имени М. Горького в Туле, созданных нашими специалистами по данным 3D лазерного сканирования для целей подготовки проекта реконструкции и ремонта.

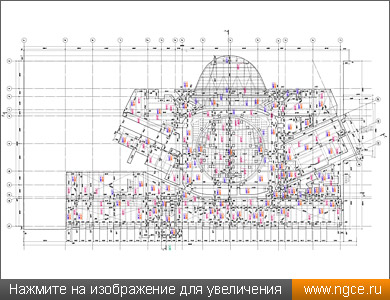

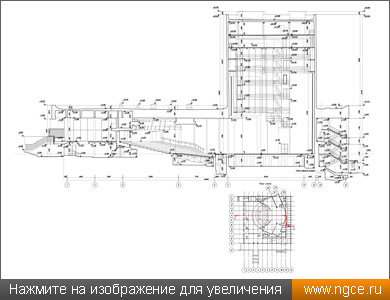

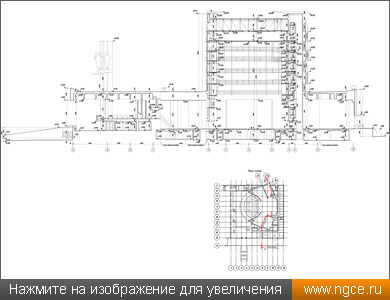

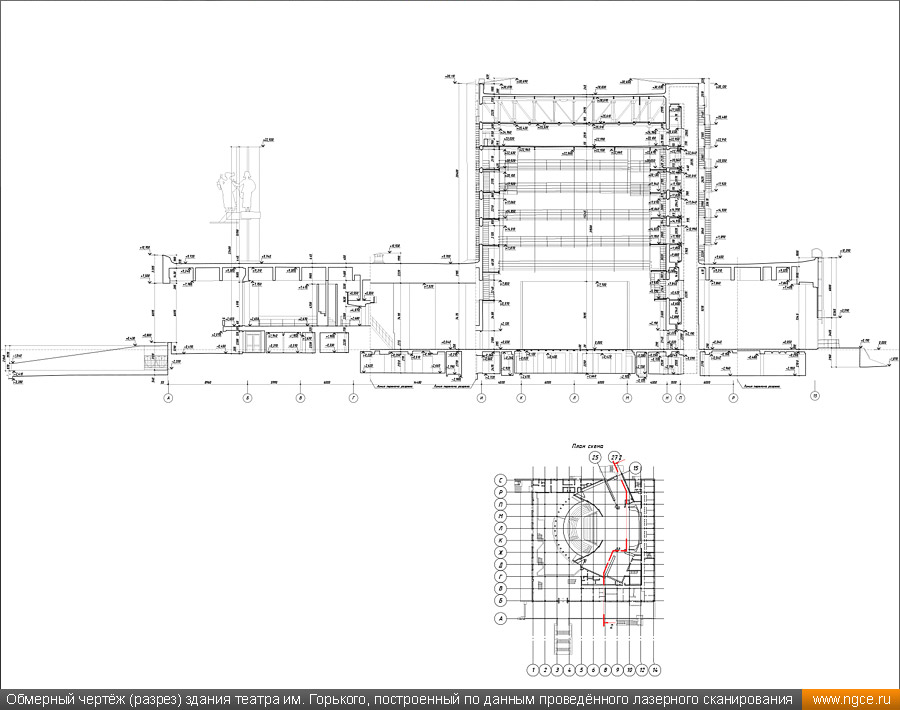

Обмерный план подвала здания театра им. Горького, построенный по данным проведённого 3D лазерного сканирования Обмерный чертёж (разрез) здания театра им. Горького, построенный по данным проведённого лазерного сканирования

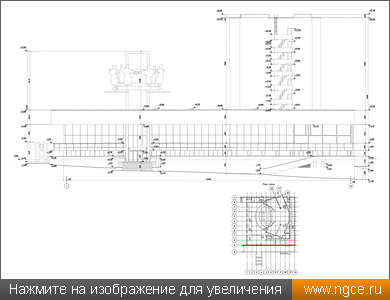

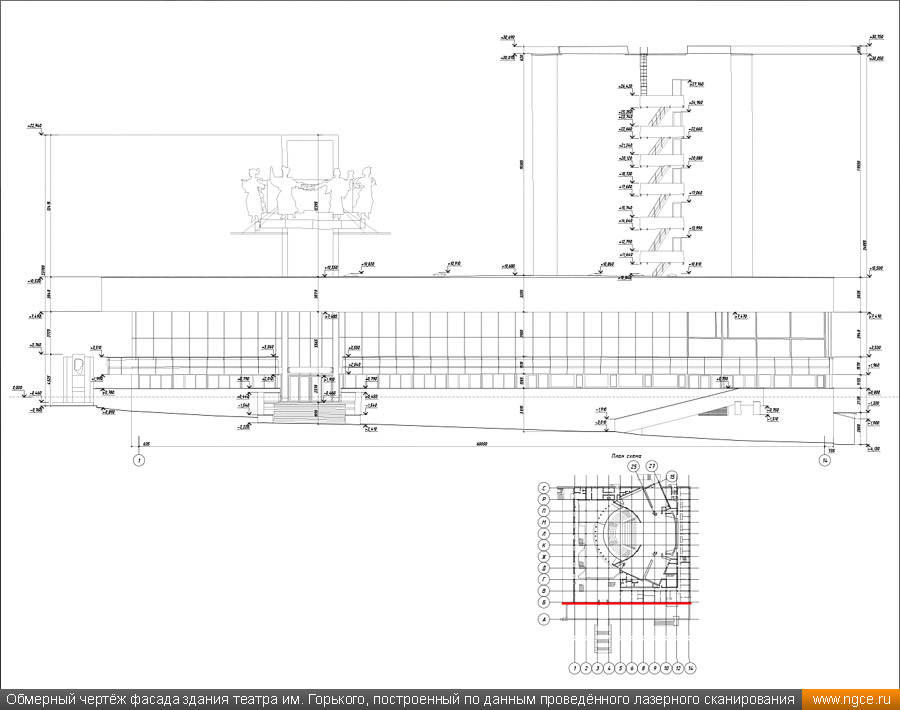

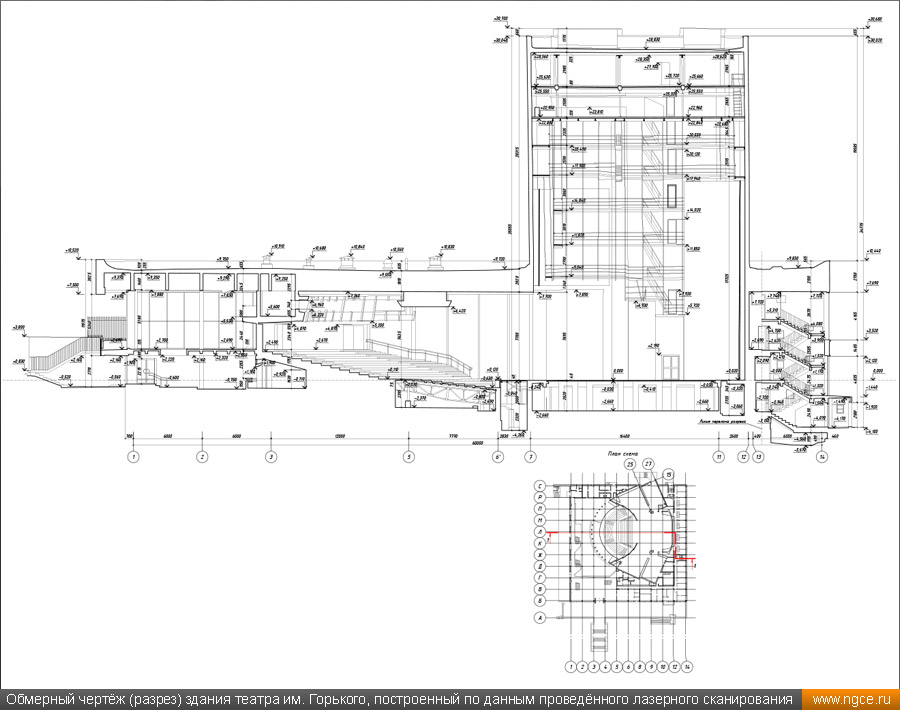

Обмерный чертёж (разрез) здания театра им. Горького, построенный по данным проведённого лазерного сканирования Обмерный чертёж фасада здания театра им. Горького, построенный по данным проведённого лазерного сканирования

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах современного строительства и историко-культурного наследия. Обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
