Использование 3D наземного лазерного сканирования для съемки фасадов и внутренних помещений здания

Статья опубликована в культовом каталоге «Лазерное сканирование», 2006 г.
Автор: Александр Фролов (под редакцией Родиона Харланова)

Недостатки традиционных методов при исполнительной съемке фасадов и внутренних помещений

Еще довольно небольшое время назад исполнительная съемка фасадов зданий и внутренних интерьеров чаще всего проводилась с использованием традиционных методов съемки и инструментов: мерные ленты, электронные рулетки, тахеометры. Однако, все эти методы имеют целый ряд существенных недостатков (малая информативность данных, необходимость возведения строительных лесов, большая погрешность измерений, влияние человеческого фактора, сложность, а иногда и вовсе практическая невозможность измерения отдельных элементов фасада или интерьера), делающих эти методы малоэффективными при большом объеме работ.

Для съемки сложных и крупных объектов зачастую используется фототеодолитная съемка, которая также имеет ряд существенных недостатков: трудоемкость полевых измерений, сложность обработки.

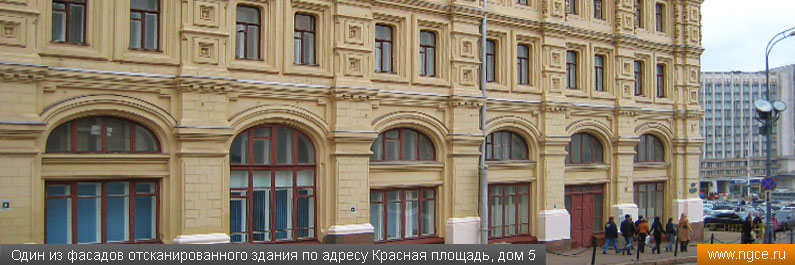

Здание на Красной площади, лазерное 3D сканирование которого было выполнено нашими специалистами



Преимущества технологии лазерного 3D сканирования перед традиционными методами

Появление технологии лазерного 3D сканирования драматическим образом перевернуло представление геодезистов, архитекторов и строителей о процессе съемки фасадов и интерьеров любых зданий и сооружений. Высокая скорость, плотность и точность, практически полная автоматизация процесса измерений, а главное — представление данных в цифровом трехмерном виде — вот основные преимущества новой технологии 3D лазерного сканирования, которые позволяют говорить о ней, как о перевороте в области геодезической съемки в строительной отрасли.



Лазерное 3D сканирование фасадов и интерьеров здания по адресу Красная площадь, дом 5

Примером эффективного использования инновационной технологии 3D лазерного сканирования при съемке фасадов и интерьеров здания сможет послужить проект, выполненный специалистами инженерной компании «НГКИ» в Москве (Красная площадь, дом 5). В задачи проекта входило: обмер фасадов, построение поэтажного плана и вертикальных разрезов в единой системе координат для получения полной информации о толщине стен, перекрытий и перегородок. Результаты 3D лазерного сканирования, приведенные в единой системе координат, позволяют получить трехмерную модель здания, по которой возможно судить обо всей его геометрии, делать комплексную оценку состояния, а также использовать 3D модель для смежных задач: проектирования, реконструкции, визуализации планируемых изменений и прочее.

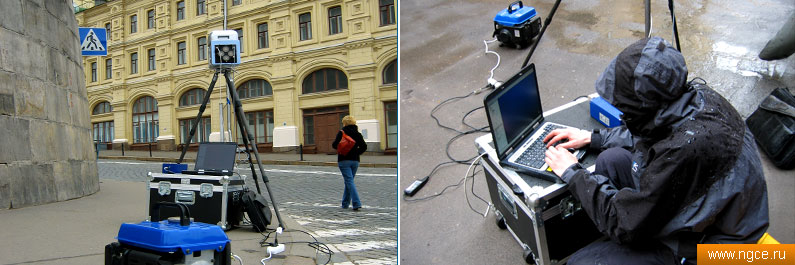

Процесс 3D лазерного сканирования здания на Красной площади



Выполненные работы по технологии 3D лазерного сканирования и примененные лазерные сканеры

Все обмерные работы в рамках съемки при помощи 3D лазерного сканирования состояли из нескольких этапов:
— обмер лицевого фасада здания 3D лазерным сканером Trimble GX;
— обмер внутреннего (выходящего во внутренний двор) фасада здания 3D лазерным сканером Trimble GX;
— обмерные работы интерьеров здания высокоточным профессиональным лазерным дальномером, а на участках со сложной геометрией — 3D лазерным сканером Callidus;
— съемка марок для сшивки сканов в единую систему координат;
— съемка контрольных точек безотражательным тахеометром Trimble 5600 DR.

Лазерный 3D сканер Trimble GX идеально подходит для проведения обмерных работ по фасадам; большая дальность выполняемых измерений, а также высокая точность и скорость позволяют говорить об этом 3D лазерном сканере как об одном из наиболее совершенных приборов для выполнения подобных проектов. Профессиональный высокоточный лазерный дальномер (лазерная рулетка) использовался в помещениях с правильной геометрией, тогда как в местах со сложной геометрией (сводчатые потолки, арки) использовался 3D лазерный сканер Callidus, применение которого наиболее эффективно в небольших закрытых помещениях благодаря большому полю зрения 360x280°.

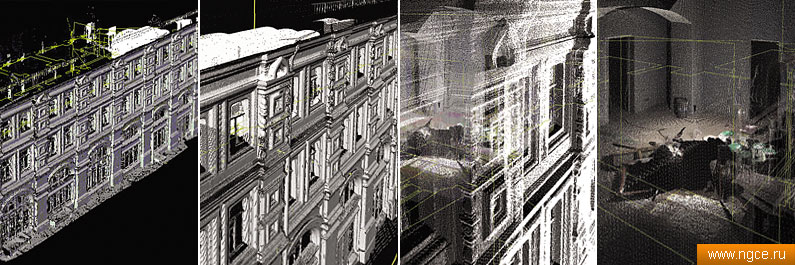

Облака точек — результат лазерного сканирования здания



Съемка фасадов здания с помощью лазерного 3D сканирования и построение исполнительных чертежей

Съемка фасадов здания с помощью инновационной технологии лазерного 3D сканирования заняла 2 чел/дня, съемка интерьеров и привязка сканов заняла также 2 чел/дня. При лазерном сканировании фасадов было сделано несколько сканов с перекрытиями с четырех точек. Передача пространственных координат с улицы во внутренний двор здания была выполнена при помощи марок, наклеенных на окна.

В результате проведенных полевых работ сотрудниками нашей инженерной компании были получены: «облака» точек двух фасадов здания и его внутренних интерьеров со сводами и арками, а также измерения, выполненные лазерным дальномером. Камеральные работы по данному проекту заняли 5 чел/дней и были сведены к сшивке «облаков» точек, построению требуемых разрезов, подготовке выполненных чертежей к печати. Для этого использовалась стандартная программная связка Trimble RealWorks Survey и AutoCAD.

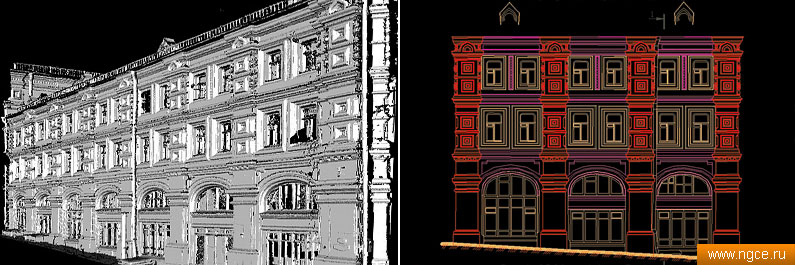

Точечная модель как результат лазерного сканирования и чертёж одного из фасадов здания

Приведенный нами пример свидетельствует о высокой эффективности и точности технологии лазерного сканирования при ее использовании в такой традиционной области как геодезические измерения в строительстве и реконструкции зданий.
