3D сканирование и моделирование вала сортировки щепы на ЦБК в Иркутске

Инженерное предприятие «НГКИ» выполнило проект по 3D сканированию, трёхмерному моделированию и подготовке точных обмерных чертежей вала вторичной сортировки щепы на целлюлозно-бумажном комбинате в Иркутске. Кроме этого, нами было произведено определение состава металла рабочей части режущего диска методом спектрального анализа и определение его твёрдости. Обмерные работы, 3D моделирование, подготовка чертежей и определение характеристик металла были произведены нами для целей дальнейшего проектирования и изготовления этих деталей методом реверс-инжиниринга.

Высокоточные 3D обмеры вала и его деталей для реверс-инжиниринга

Прецизионные 3D обмеры вала в сборе и его отдельных деталей были проведены нашим высокоточным портативным ручным 3D сканером ScanTech KSCAN-Magic, который обеспечивает высочайшую точность до 0,02 мм и великолепную детализацию. Эта современная система ориентирована на высокоточную оцифровку объектов 3D сканирования, она оснащена лазерами двух разных типов (синий и красный) и обеспечивает прецизионную точность данных измерений.

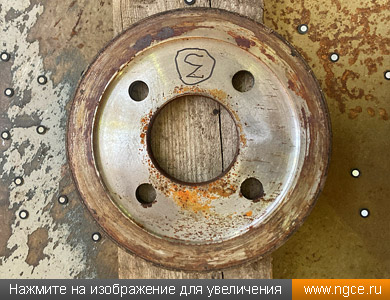

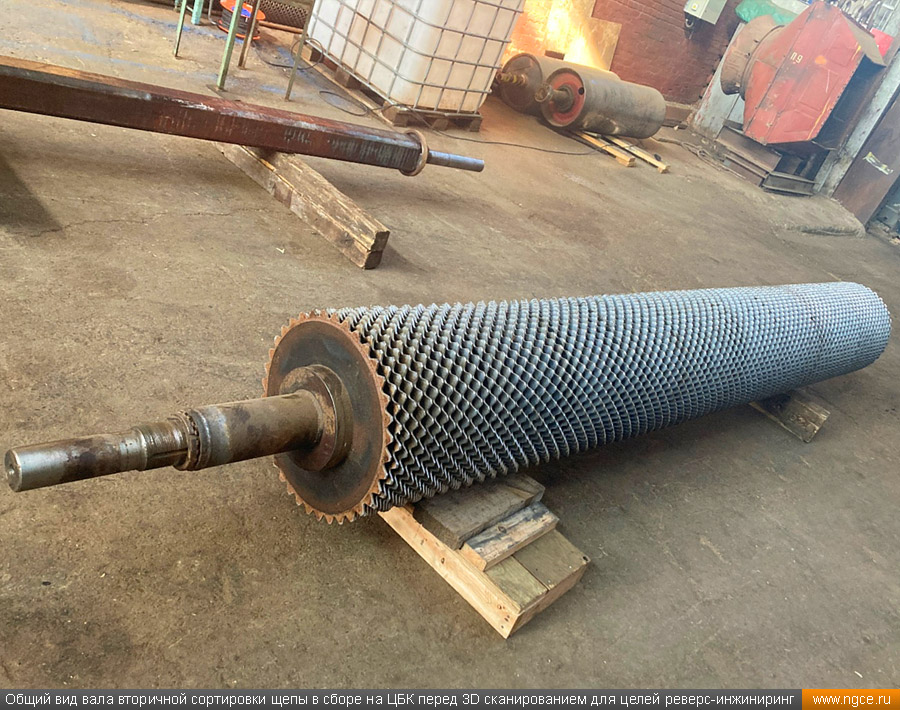

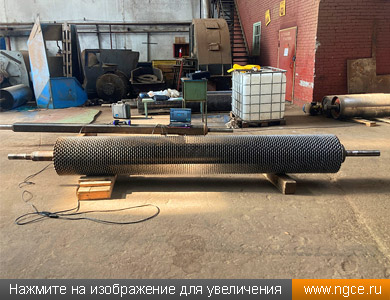

Полевой этап работ, на котором и было произведено 3D сканирование вала сортировки щепы и отдельных деталей, из которых он состоит, занял три рабочих дня. На этом полевой этап был завершён, и наши специалисты приступили к камеральному этапу работ, который оказался довольно длительным и трудоёмким.

Обработка данных 3D сканирования, получение STL моделей и построение STP моделей

Успешно завершив все полевые работы, наши специалисты вернулись в московский офис и приступили к выполнению камерального этапа работ по данному проекту.

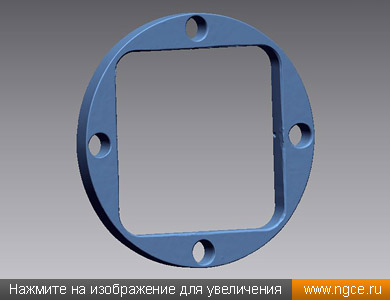

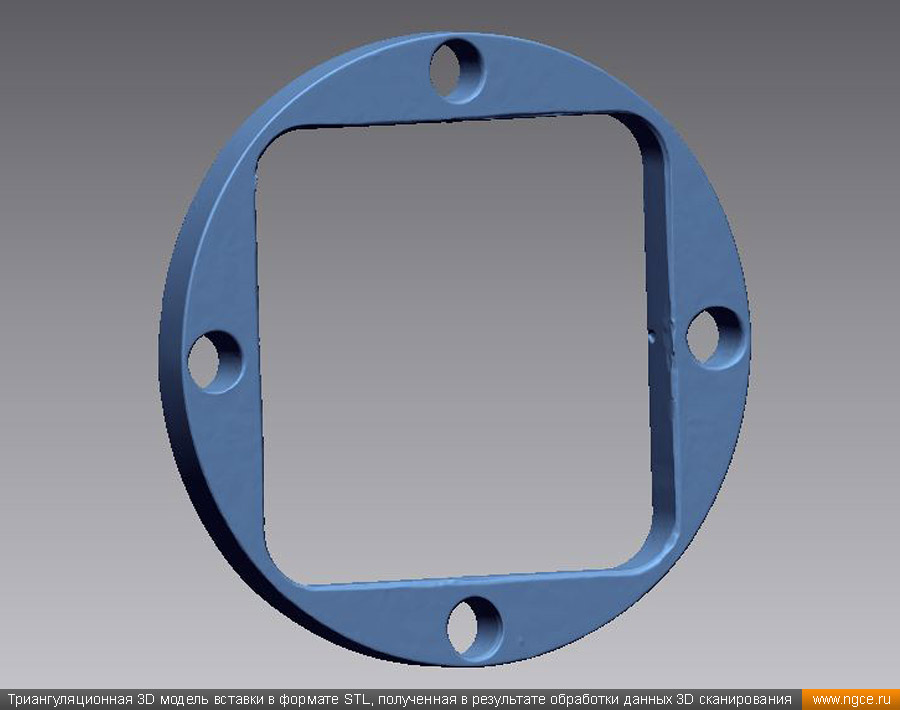

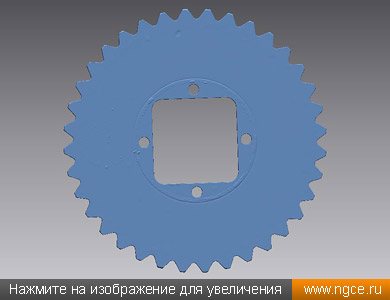

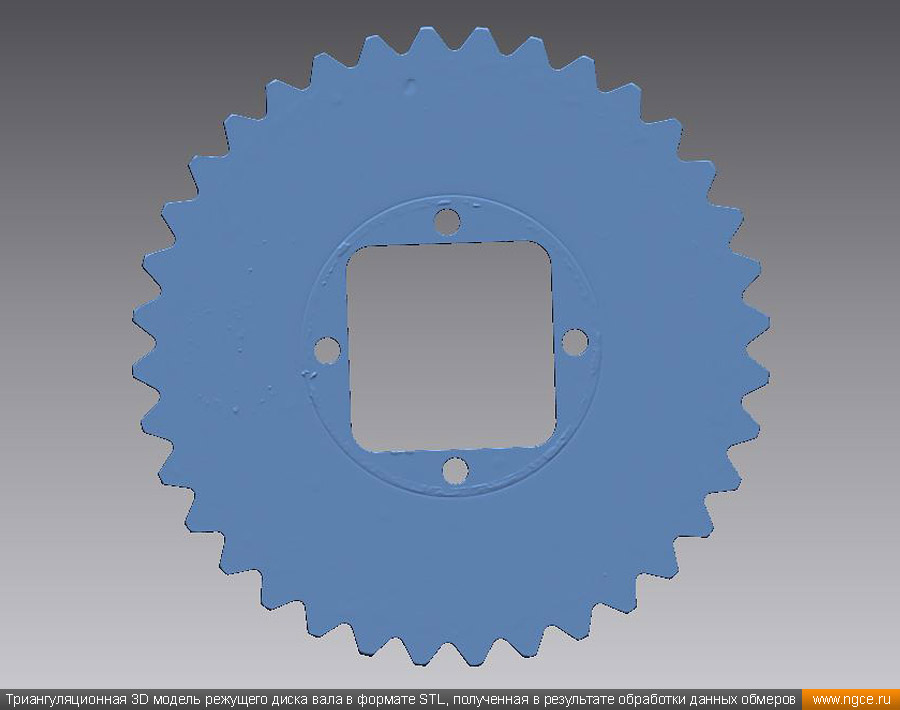

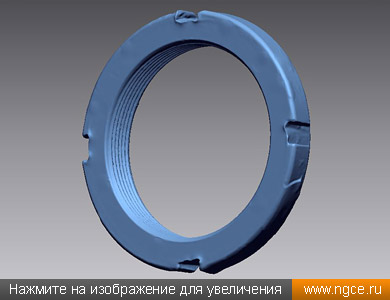

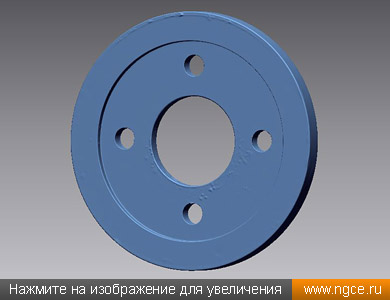

Первым делом была произведена обработка результатов данных всех выполненных измерений, осуществлена сшивка сделанных на полевом этапе сканов и затем получены точные трёхмерные триангуляционные модели вала в сборе и его отдельных деталей в формате STL. Скриншоты триангуляционных 3D моделей данного объекта в формате STL, полученных в результате обработки данных 3D сканирования, вы можете посмотреть ниже.

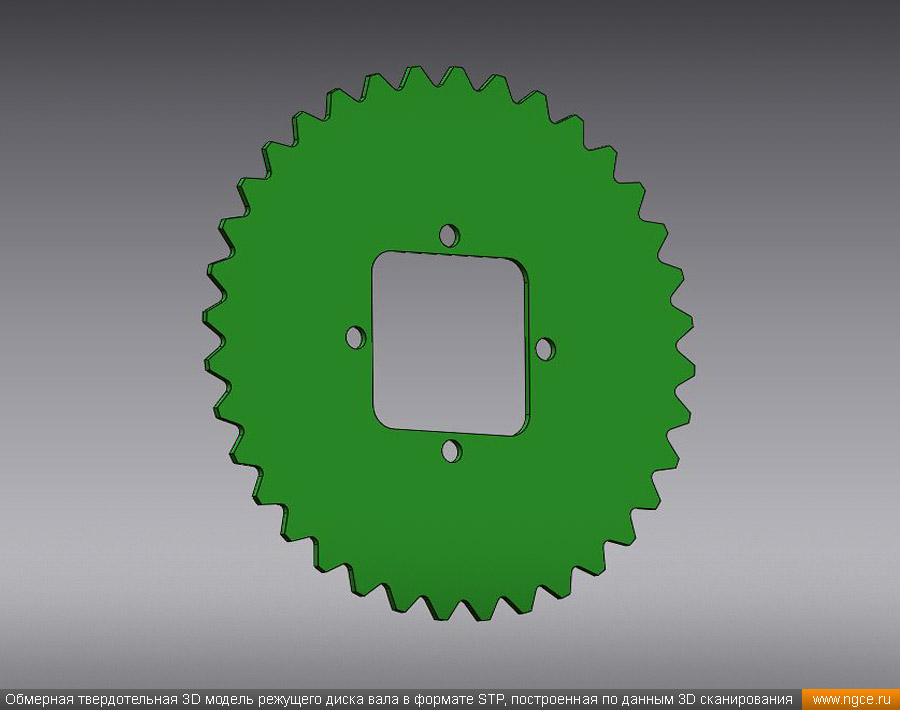

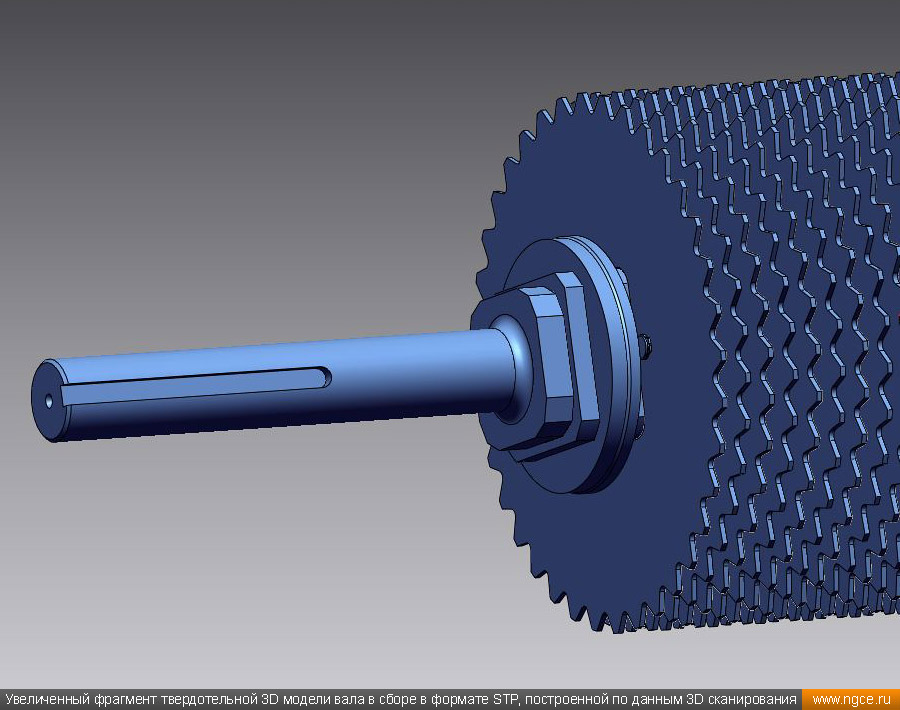

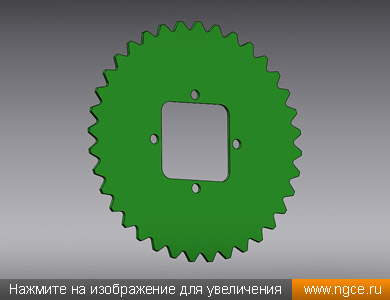

На следующей стадии камеральных работ по триангуляционным моделям были построены твердотельные 3D модели вала в сборе и его отдельных деталей в формате STP. Примеры скриншотов обмерных 3D моделей в формате STP, построенных по данным 3D сканирования, вы можете посмотреть ниже.

Создание обмерных чертежей вала и его деталей, определение характеристик металла

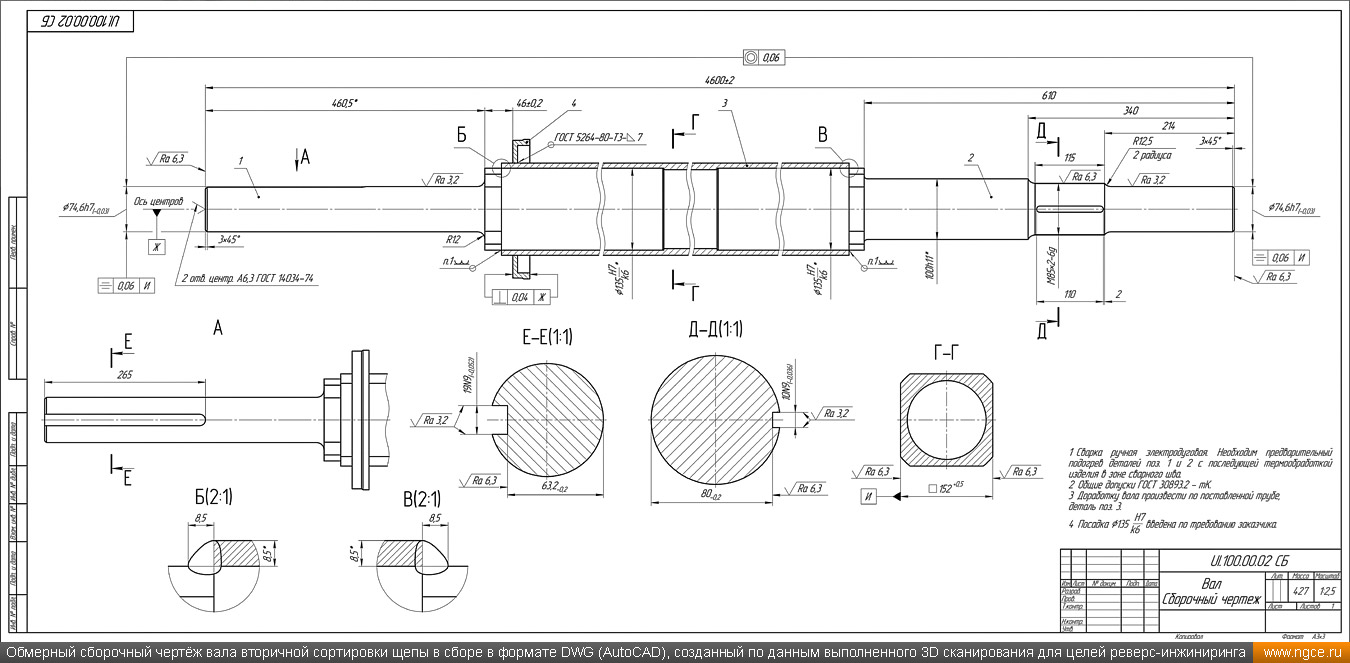

На финальном этапе работ по этому проекту нами были построены точные обмерные чертежи по каждой детали вала, а также итоговый сборочный чертёж в формате DWG (AutoCAD).

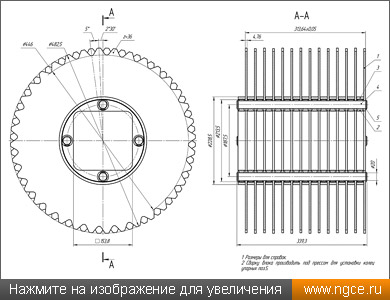

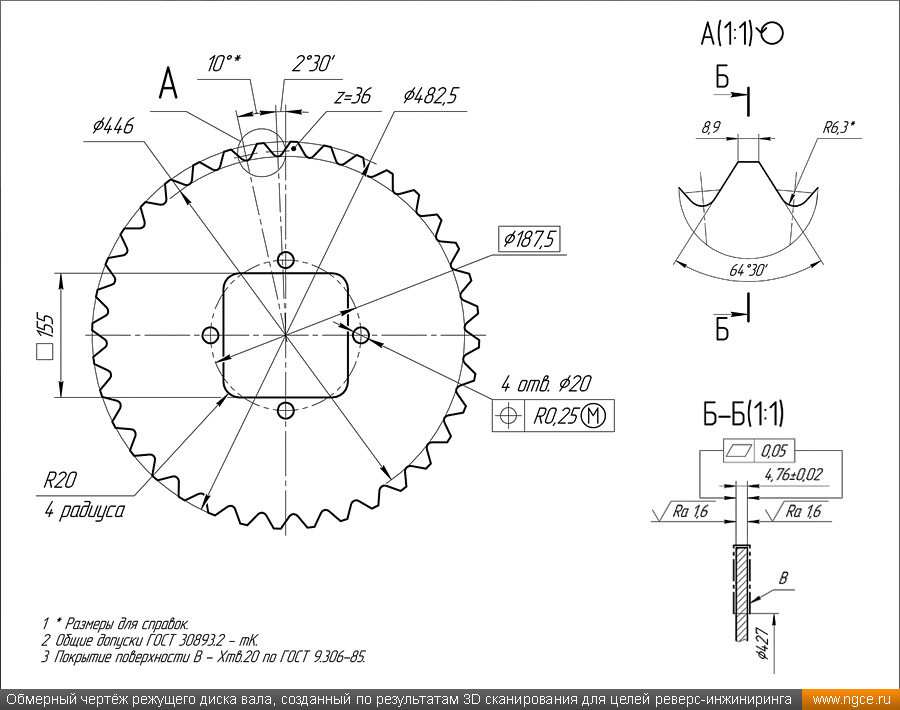

Примеры обмерных чертежей, созданных по данным 3D сканирования, вы можете посмотреть ниже.

Более подробно ознакомиться с обмерными чертежами, подготовленными нашими специалистами по результатам всех произведённых 3D обмеров вала вторичной сортировки щепы на ЦБК в Иркутске, вы сможете, скачав следующие файлы трёх обмерных чертежей в формате PDF:

— обмерный чертёж режущего диска вала вторичной сортировки щепы;
— обмерный чертёж блока на 14 дисков вала вторичной сортировки щепы;
— обмерный сборочный чертёж вала вторичной сортировки щепы.

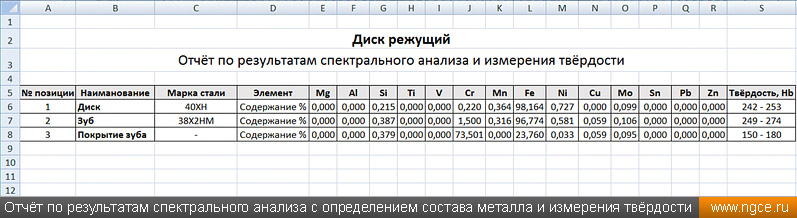

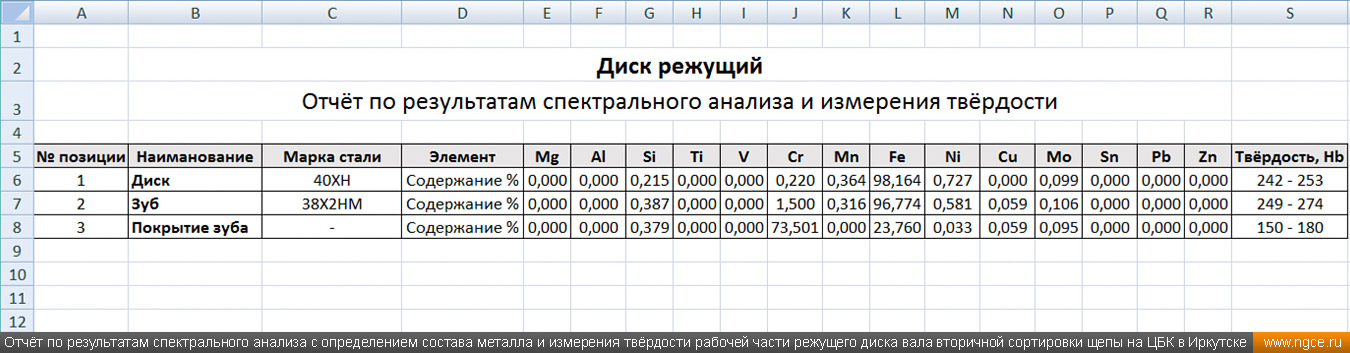

На финальной стадии работ по этому проекту было проведено определение состава металла рабочей части режущего диска методом спектрального анализа и определение его твёрдости. Таблицу с результатами данного исследования вы можете посмотреть ниже.

Слаженная работа всех основных участников данного проекта: инженеров по 3D сканированию и моделированию, а также инженера–конструктора, плюс самая современная, инновационная и высокоточная техника позволили нашей компании с успехом реализовать этот интересный проект.
