Комплексные обмеры Покровского храма в Боровске 3D лазерным сканером и квадрокоптером для целей реставрации

Комплексные обмеры Покровского храма в Боровске 3D лазерным сканером и квадрокоптером для целей реставрации

Компания «НГКИ» выполнила обмеры храма Покрова Пресвятой Богородицы Московской епархии Русской православной старообрядческой церкви в городе Боровск Калужской области для целей реставрации. Для съёмки применялись две технологии обмеров: лазерное сканирование храма с поверхности земли и фотограмметрическая съёмка недоступных для 3D сканирования участков с квадрокоптера.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и памятниках архитектуры.
Цель проекта: получение исполнительной 3D модели для целей подготовки проекта реставрации.
Результаты: обмерная точечная 3D модель в форматах E57 и RCP.
Продолжительность: полевой этап — 1 день;
обработка — 3 дня.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.
Объём работ: детальное лазерное сканирование Покровского собора в цвете;
фотограмметрическая съёмка с квадрокоптера.
Оборудование: лазерный сканер Leica RTC360;
лазерный сканер Leica ScanStation P40;
беспилотный летательный аппарат DJI Phantom 4 Pro.

Давние партнёры инженерной компании «НГКИ» из московского архитектурного бюро, которые ранее заказывали нам лазерное сканирование сложных объектов на Рублёвском шоссе, на этот раз попросили получить точную точечную 3D модель храма Покрова Пресвятой Богородицы Московской епархии Русской православной старообрядческой церкви в городе Боровск Калужской области для целей подготовки проекта его реставрации.

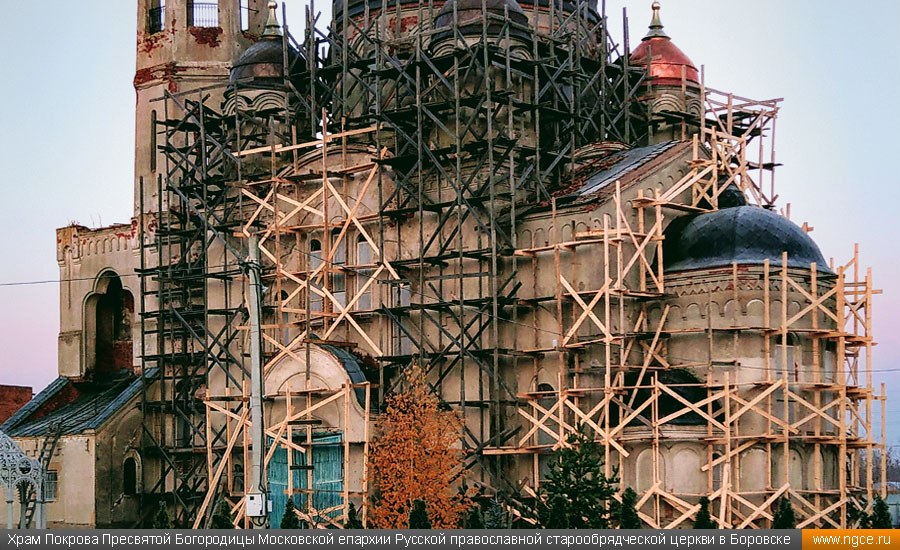

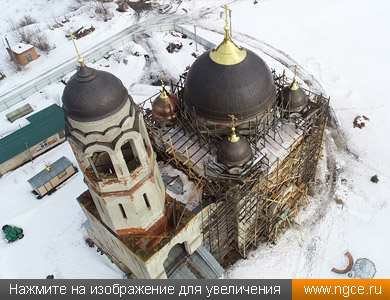

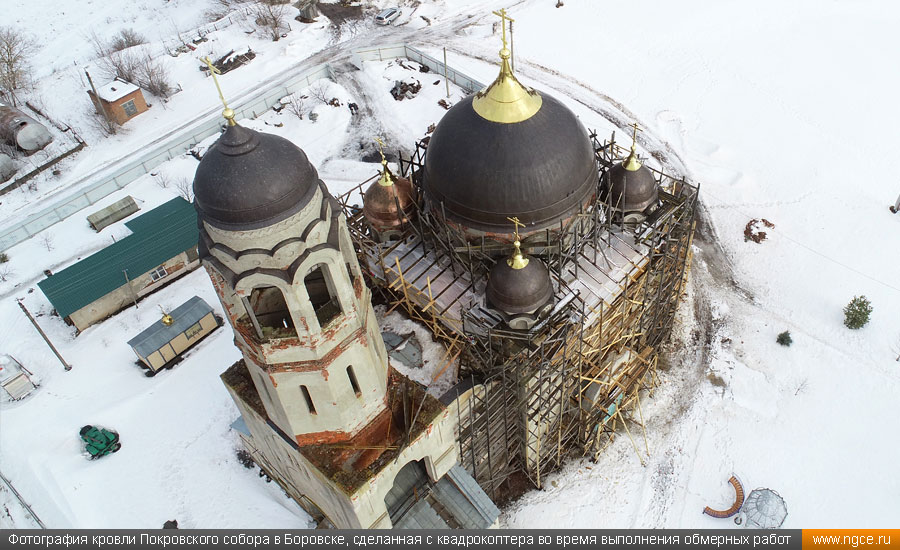

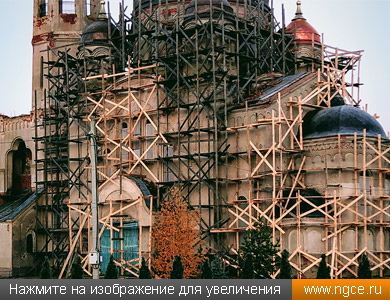

Храм Покрова Пресвятой Богородицы Московской епархии Русской православной старообрядческой церкви в Боровске Фотография кровли Покровского собора в Боровске, сделанная с квадрокоптера во время выполнения обмерных работ

Покровский собор в Боровске: историческая справка и наши дни

Храм Покрова Пресвятой Богородицы Московской епархии Русской православной старообрядческой церкви, который расположен в Боровске в Калужской области, является крупнейшим храмом в городе. Храм был заложен в 1909 году, а его освящение состоялось 18 июня 1912 года. В журнальной заметке того времени описание Покровского собора сопровождается эпитетом «великолепный». После прихода советской власти храм какое-то время функционировал, но в 1929 году был закрыт и долгие годы использовался как гараж.

Лишь в 1998 году изрядно обветшавший храм был передан старообрядческой общине, а с 2005 года при нём создана старообрядческая иноческая женская община святой исповедницы Феодоры Морозовой. После этого началось весьма медленное восстановление Покровского собора, который является памятником архитектуры. Только 23 апреля 2014 года завершилась полугодовая реставрация центрального купола и состоялось поднятие на него креста. 30 сентября 2018 года последние два креста были воздвигнуты на величественный храм.

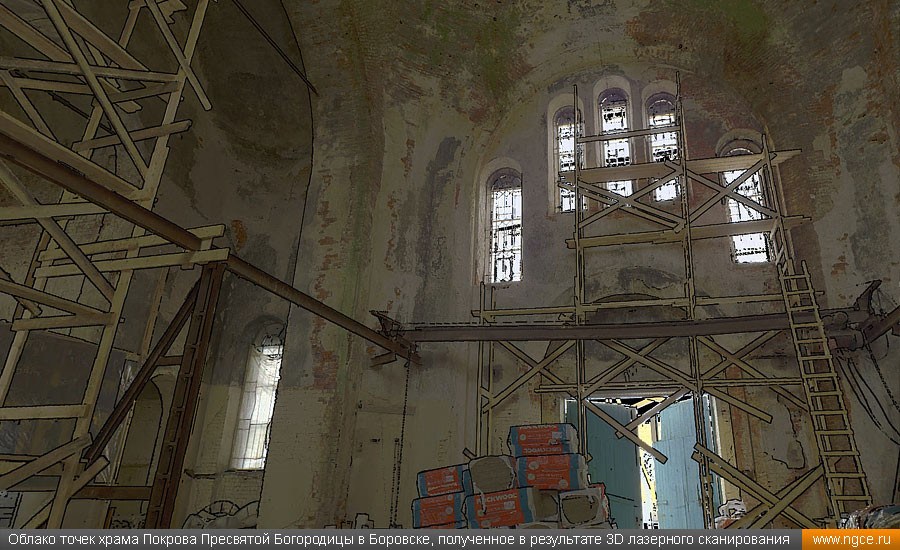

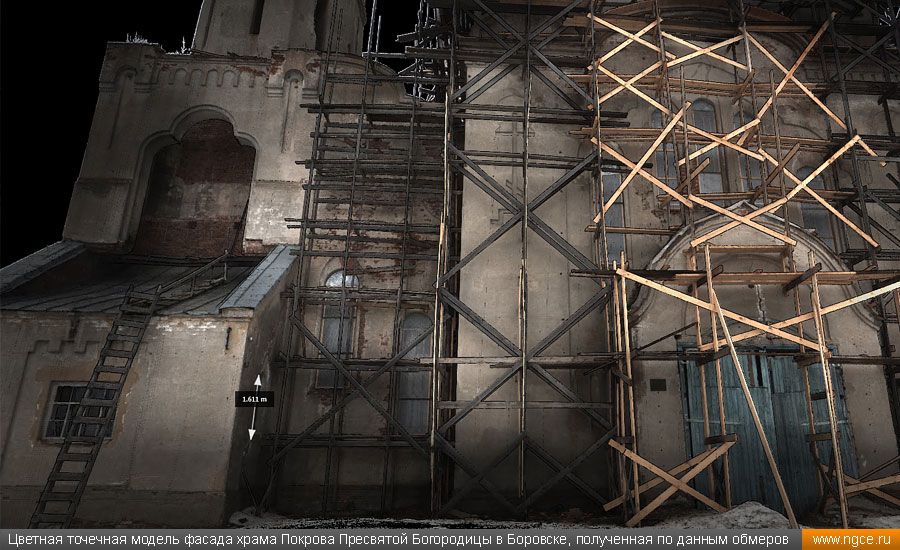

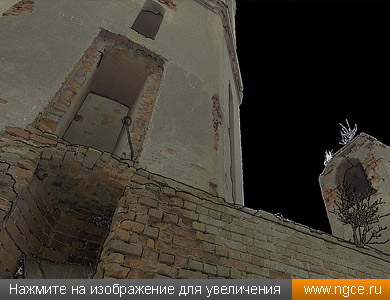

Цветная точечная модель фасада храма Покрова Пресвятой Богородицы в Боровске, полученная по данным обмеров Облако точек храма Покрова Пресвятой Богородицы в Боровске, полученное в результате 3D лазерного сканирования

Лазерное сканирование храма и фотограмметрическая съёмка с квадрокоптера

После получения заказа на обмеры храма Покрова Пресвятой Богородицы в Боровске наши специалисты выехали на объект. Поскольку строительные леса вокруг храма оказались очень шаткими, а кровля полуобвалившаяся, было принято решение осуществить обмерные работы с применением двух технологий обмеров: лазерное сканирование с поверхности земли и фотограмметрическую съёмку недоступных для 3D сканирования участков с квадрокоптера (дрона) с дальнейшим получением единого облака точек измерений.

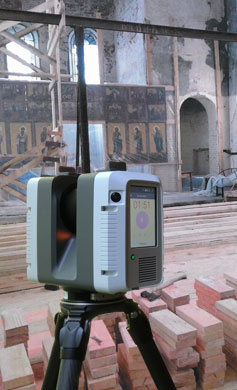

Архитектурное бюро, которое выступило Заказчиком обмерных работ Покровского собора в Боровске, осуществляет проектирование в ArchiCAD, поэтому они запросили облако точек 3D лазерного сканирования в цвете в формате E57 под ArchiCAD. Для наиболее эффективного решения этой задачи мы решили использовать новейший лазерный сканер Leica RTC360 c высочайшей скоростью сканирования (до 2 миллионов точек в секунду) и фотографирования объектов, а также квадрокоптер с цветной цифровой камерой высокого разрешения. Также для обмеров храма был использован высокопроизводительный сканер Leica ScanStation P40.

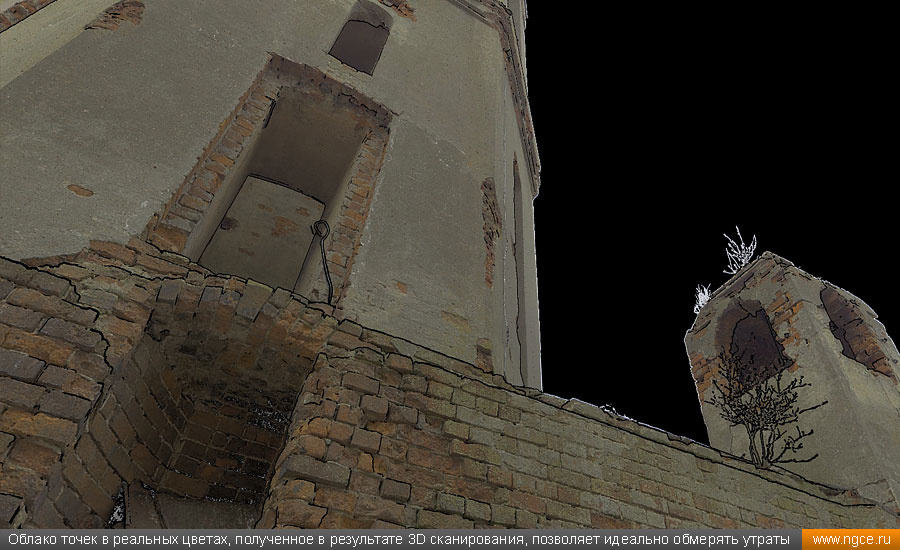

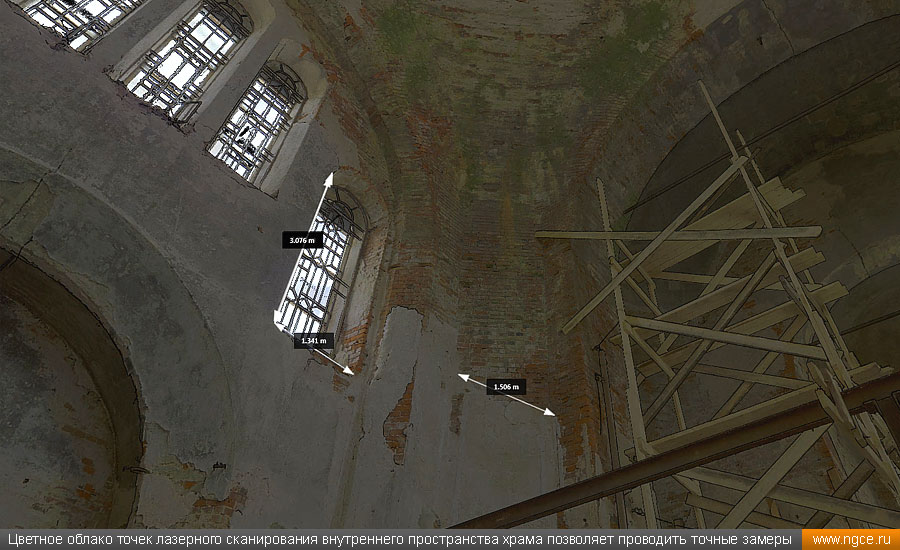

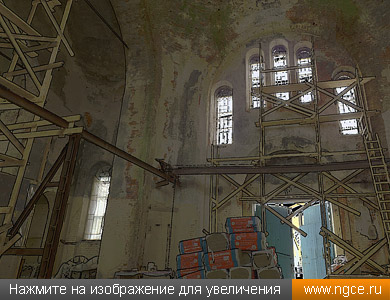

Облако точек в реальных цветах, полученное в результате 3D сканирования, позволяет идеально обмерять утраты Цветное облако точек лазерного сканирования внутреннего пространства храма позволяет проводить точные замеры

Два специалиста нашей компании провели лазерное сканирование и облетали храм всего за 1 рабочий день. Сшивка сканов наземного лазерного 3D сканирования заняла также не более ещё одного рабочего дня. Фотограмметрическая обработка снимков потребовала существенно больше времени, но так как процесс фотограмметрической обработки снимков автоматизирован практически на 100%, он проводился на втором компьютере и времени наших специалистов практически не занимал. Таким образом, архитектурные обмеры храма и подготовка его точной обмерной 3D модели были выполнены очень оперативно.

Сшивка облаков точек от лазерного сканера и квадрокоптера производилась по стандартной процедуре.

Итоговый результат получился просто отличный, и мы уже в который раз убедились в очень высокой эффективности совмещения этих двух технологий архитектурных обмеров.

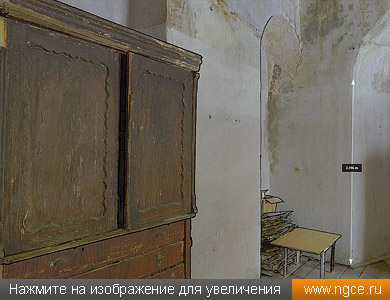

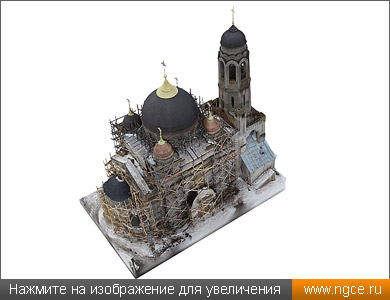

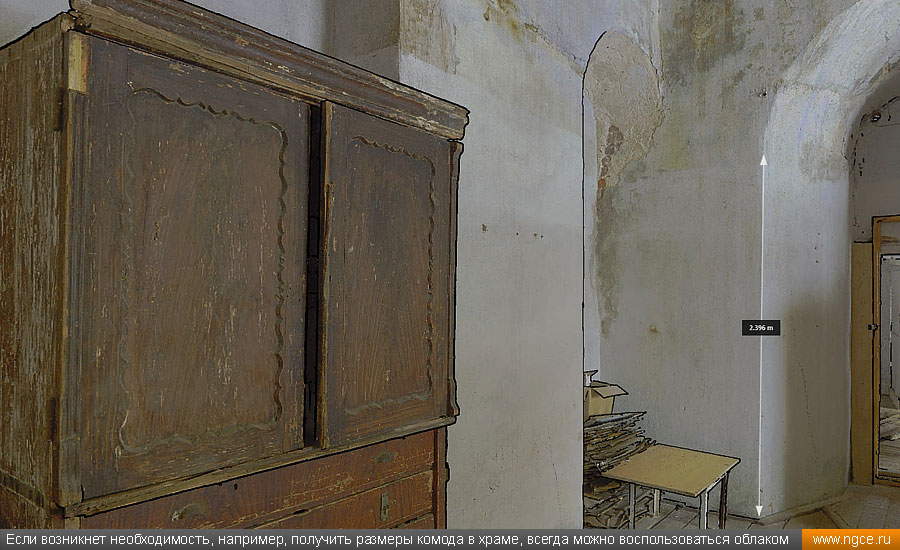

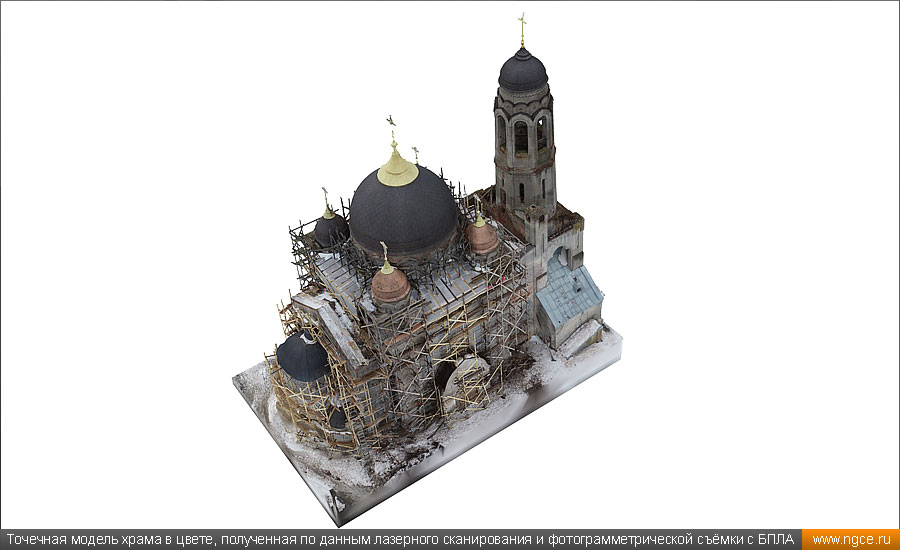

Точечная модель храма в цвете, полученная по данным лазерного сканирования и фотограмметрической съёмки c БПЛА Если возникнет необходимость, например, получить размеры комода в храме, всегда можно воспользоваться облаком точек

Видеоролик о лазерном сканировании храма и его фотограмметрической съёмке с БПЛА

Посмотрите ниже наш небольшой видеоролик, демонстрирующий объединённую точечную модель, и убедитесь, что любые несовпадения на границах сшивки двух типов облаков точек отсутствуют.

Специалисты инженерной компании «НГКИ» обладают большим многолетним опытом проведения обмерных работ на различных объектах историко-культурного наследия и памятниках архитектуры. Обмерные работы производятся нами с применением технологии лазерного сканирования, которая позволяет с минимальными затратами времени получить высокоточные результаты измерений в цифровой форме. Также мы используем и фотограмметрическую съёмку с беспилотника, как в случае с обмерами Покровского собора в Боровске. Результатом измерений является облако точек — подробнейшая точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты создают точные обмерные чертежи объектов съёмки или выполняют 3D моделирование — в зависимости от задачи, поставленной Заказчиком. С полным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующей странице раздела «Услуги» сайта нашей компании:
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».

Изображения:

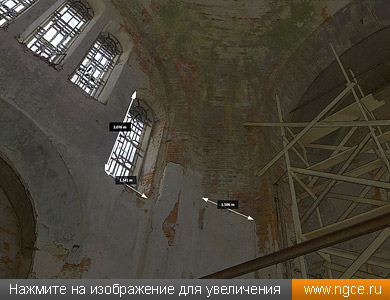

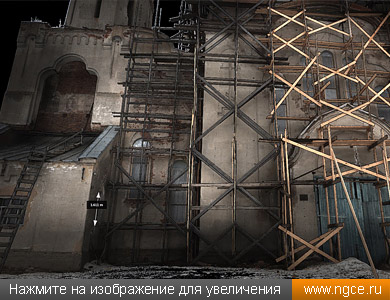

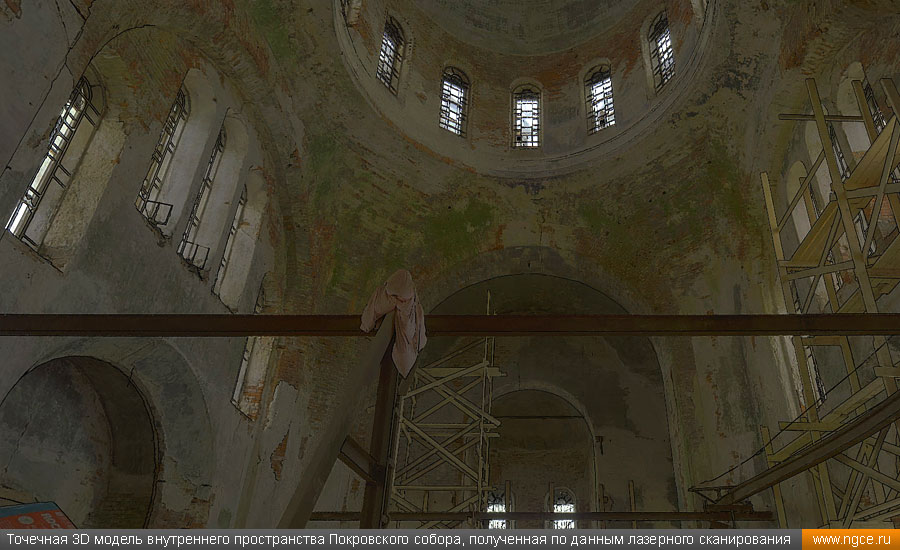

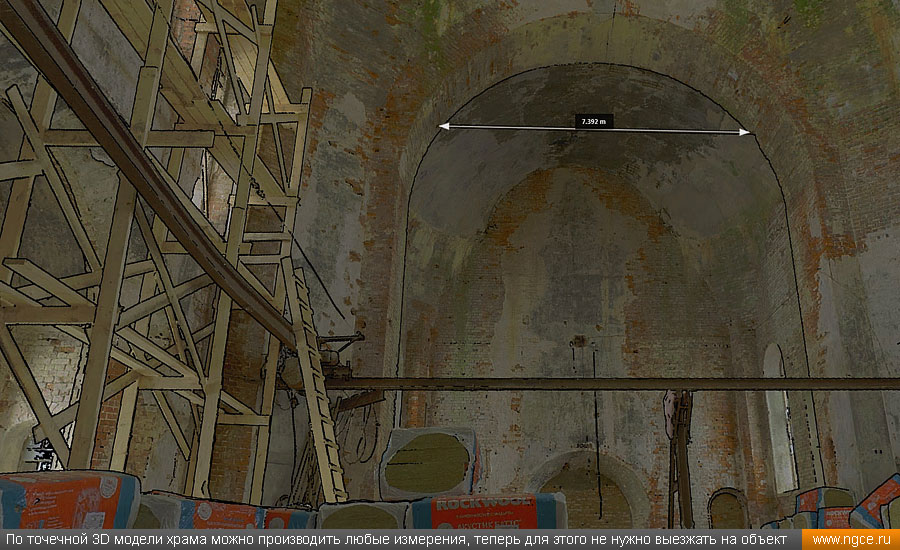

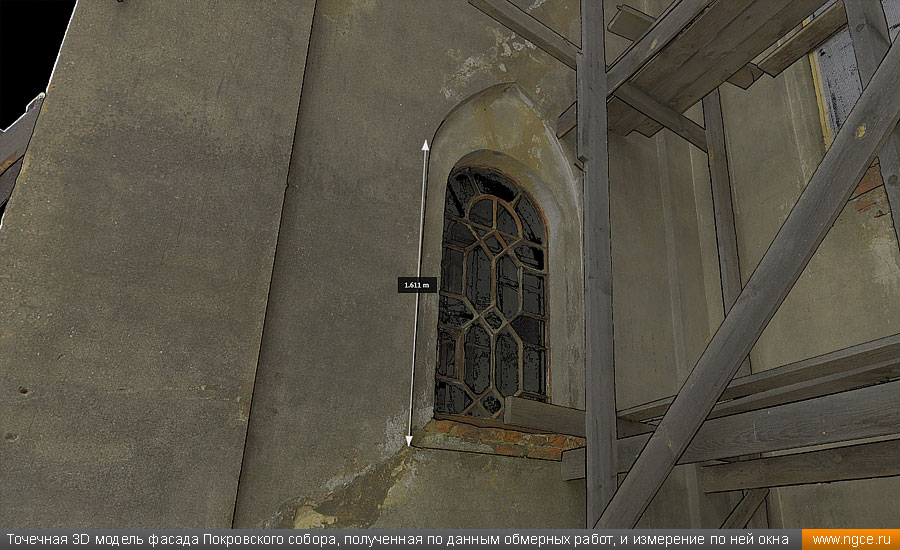

По точечной 3D модели храма можно производить любые измерения, теперь для этого не нужно выезжать на объект Точечная 3D модель внутреннего пространства Покровского собора, полученная по данным лазерного сканирования Точечная 3D модель фасада Покровского собора, полученная по данным обмерных работ, и измерение по ней окна
