Выполненные проекты компании «НГКИ»
Архитектурные обмеры здания бывшей Государственной публичной научно-технической библиотеки методом лазерного сканирования

Архитектурные обмеры по технологии 3D лазерного сканирования здания бывшей Государственной публичной научно-технической библиотеки

Специалисты компании «НГКИ» выполнили сложный проект по архитектурным обмерам фасадов и внутренних помещений здания бывшей Государственной публичной научно-технической библиотеки (ГПНТБ) с применением технологии лазерного сканирования. По результатам проведенных архитектурных обмеров нашими сотрудниками был подготовлен комплект обмерных чертежей здания.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и архитектуры.
Цель проекта: создание обмерной документации с отображением утрат декора фасадов и внутренних помещений здания.
Результаты: комплект обмерных чертежей — чертежи фасадов, разрезы.
Продолжительность: полевой этап — 4 дня;
обработка — 15 дней.
Объем работ: обмерные работы всех четырех фасадов здания сквозь строительные леса;
обмеры внутренних помещений, главного читального зала, элементов декора, обмеры кровли.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 3 сотрудника.

Здание бывшей Государственной публичной научно-технической библиотеки расположено в центре Москвы на улице Кузнецкий Мост, дом 12. Данное историческое торговое здание, построенное архитектором А.И. Резановым по заказу чаеторговца К.С. Попова в 1877 году и в настоящее время являющееся объектом культурного наследия, было широко известно как Пассаж Попова. Именно здесь в 1882 году открылась первая в России телефонная станция, а в 1885 году на фасаде пассажа впервые в Москве появилась световая реклама. В 1899 году это здание приобрел Банкирский дом братьев Джамгаровых, которые устроили в нем банк. После революции 1917 года в здании Пассажа Попова в разное время размещались Госстрах СССР, трест «Электроимпорт» с бюро компании Siemens, райсовет Городского района, ряд научных медицинских обществ и Курсы усовершенствования врачей Министерства здравоохранения. В 1958 году здесь открылась Государственная публичная научно-техническая библиотека, насчитывающая в своих фондах более 10 миллионов книжных томов. В 2005 году было принято решение о комплексной реконструкции исторического здания Пассажа, с переводом библиотеки в другое место. Предполагается, что после реконструкции здесь будет находиться торговый центр.

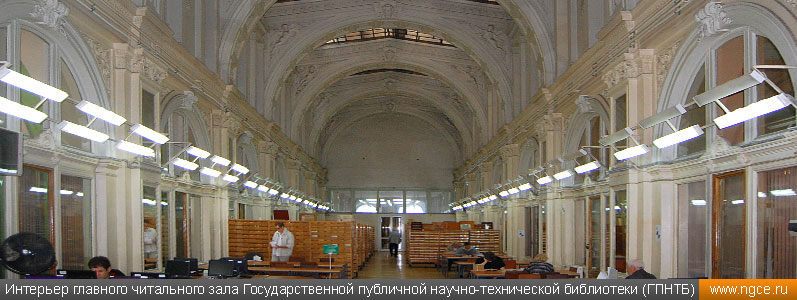

Интерьер главного читального зала Государственной публичной научно-технической библиотеки (ГПНТБ)

Здание Пассажа Попова имеет два фасада абсолютно разного архитектурного стиля, которые выходят на Пушечную улицу и улицу Кузнецкий мост. Другие фасады здания выходят на два очень узких внутренних двора.

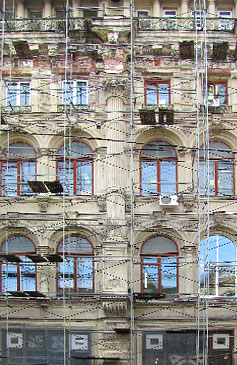

Главной особенностью данного проекта явилось то, что до начала съемки фасад по улице Кузнецкий мост уже 4 года находился в строительных лесах. За столь долгое время леса пришли в аварийное состояние, и съемка с таких лесов представляла очень серьезную угрозу для жизни бригады обмерщиков. По этой причине нашими специалистами было принято единственно возможное в сложившейся ситуации решение о выполнении съемки фасадов с тротуаров улиц Пушечная и Кузнецкий мост. Тем не менее, и для съемки с тротуара фасада по улице Кузнецкий мост также имелось серьезное препятствие: вся поверхность фасада была завешена рекламным баннером. Руководству компании «НГКИ» пришлось долго уговаривать наших Заказчиков — архитекторов-реставраторов и владельцев здания — поднять этот рекламный баннер на время лазерного сканирования фасада. В конечном итоге баннер был поднят на 2 рабочих дня. Съемка фасадов с улицы через строительные леса также представляет из себя очень серьезную техническую задачу, однако 3D сканирование фасада со многих точек установки сканера позволило значительно уменьшить влияние теней от строительных лесов на качество итогового облака точек измерения.

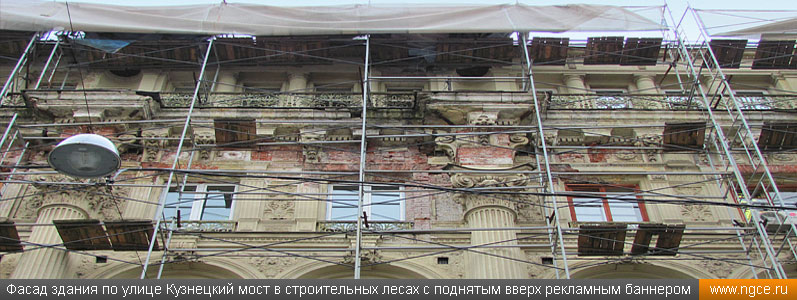

Фасад здания по улице Кузнецкий мост в строительных лесах с поднятым вверх рекламным баннером

В соответствии с условиями технического задания, наша компания подготовила и передала реставраторам обмерные чертежи фасадов здания общего вида в масштабе 1:50 с указанием мест расположения элементов декора. По причине ограниченного бюджета наших Заказчиков, архитекторов-реставраторов, они вынуждены были собственными силами взяться за выполнение чертежей и шаблонов элементов лепного декора фасадов здания по ортофотоизображениям облаков точек измерений, представленных компанией «НГКИ» (на чертеже фасада по ул. Пушечная помечены места размещения декора).

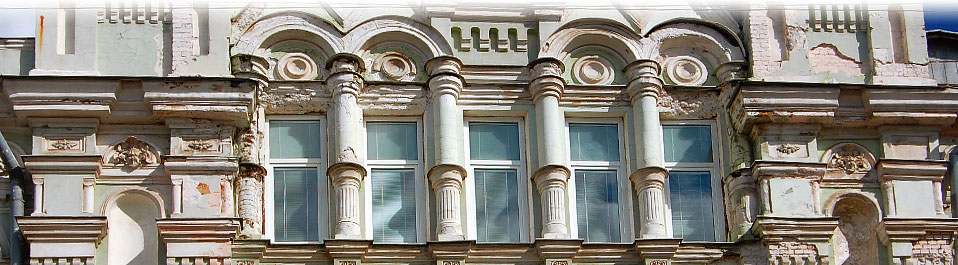

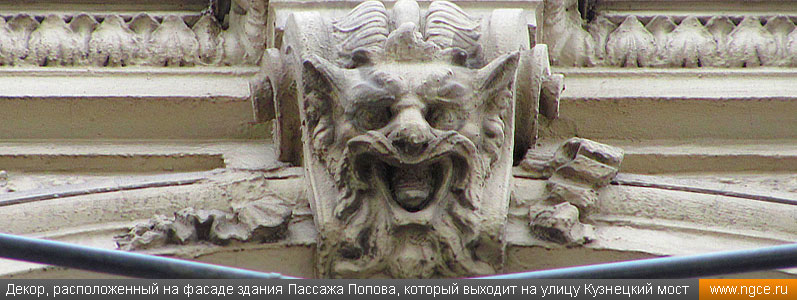

Декор фасада здания Государственной публичной научно-технической библиотеки, выходящего на Кузнецкий мост

Более подробно ознакомиться с примерами обмерных чертежей, созданных в результате обработки цифровых данных 3D лазерного сканирования здания бывшей Государственной публичной научно-технической библиотеки, вы сможете, скачав следующие файлы в формате PDF:
обмерный чертеж фасада здания по Пушечной улице;
обмерный чертеж фасада здания по улице Кузнецкий мост;
обмерный чертеж восточного фасада здания (западный двор);
продольный разрез главного читального зала библиотеки;
обмерный чертеж крыши / план кровли здания.

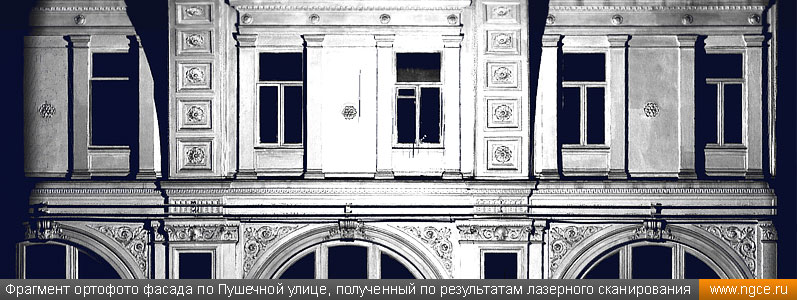

Фрагмент ортофото фасада по Пушечной улице, полученный по результатам лазерного сканирования

Инженерная компания «НГКИ» обладает богатым опытом выполнения архитектурных обмеров на различных объектах культурного наследия. Производство обмерных работ является обязательной стадией при реставрации памятников архитектуры и объектов историко-культурного наследия. Специалисты нашей компании выполняют следующие виды обмерных работ: обмеры фасадов зданий, обмеры внутренних помещений любой формы и размера, а также обмеры различных элементов декора интерьеров и экстерьеров. По полученным результатам произведенных обмерных работ наши сотрудники создают точные обмерные чертежи объектов или же выполняют 3D моделирование — в зависимости от поставленной Заказчиком задачи. Полную информацию обо всех видах выполняемых работ и особенностях данного сегмента рынка вы сможете узнать в разделе «Услуги» сайта инженерной компании «НГКИ»: производство обмерных работ на объектах историко-культурного наследия и архитектуры.

Изображения:

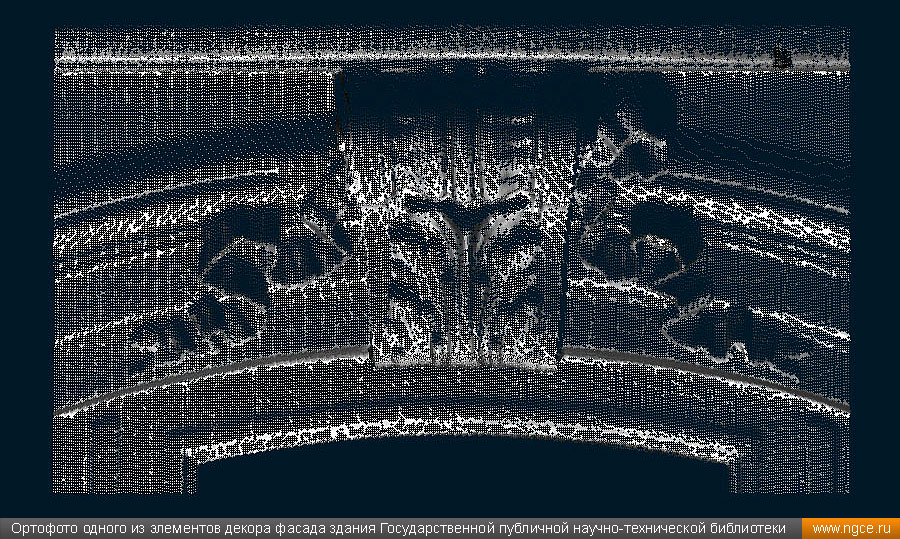

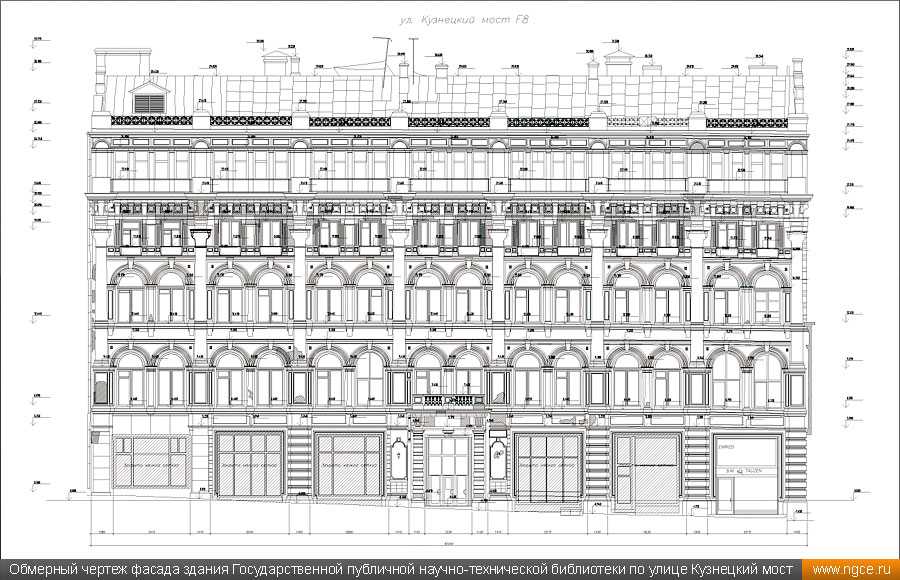

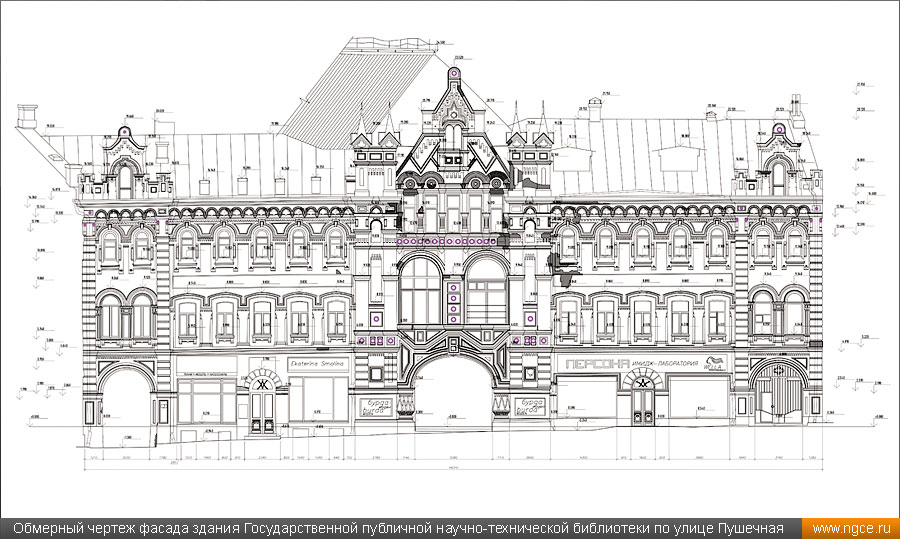

Обмерный чертеж фасада здания Государственной публичной научно-технической библиотеки по улице Пушечная, выполненный по данным 3D лазерного сканирования Обмерный чертеж фасада здания Государственной публичной научно-технической библиотеки по улице Кузнецкий мост, построенный по данным лазерного сканирования Ортофото одного из элементов декора фасада здания Государственной публичной научно-технической библиотеки
