Создание 3D модели зала музея Современной истории России для целей 3D мэппинга

Создание 3D модели зала музея Современной истории России для 3D мэппинга

17.10.2019 г.

Инженерная компания «НГКИ» провела лазерное сканирование одного из залов музея Современной истории России и подготовила его точную обмерную 3D модель для целей 3D мэппинга. С помощью технологии 3D mapping в музее производилось оформление и видеопрезентация выставки картин Никаса Сафронова.

Наша компания уже проводила обмеры музея Современной истории России в 2012 году, тогда лазерное сканирование мы выполняли для целей получения актуальной исполнительной документации, а в качестве отчётных материалов нами был подготовлен комплект обмерных чертежей: чертежи фасадов, поэтажные планы, разрезы, планы кровли, чертежи элементов декора здания. С подробным описанием этого проекта вы можете ознакомиться здесь. На этот же раз нас пригласили провести обмерные работы и построить 3D модель одного из залов музея для целей 3D-мэппинга.

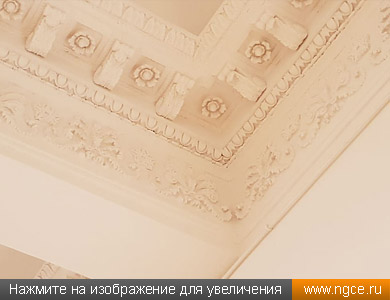

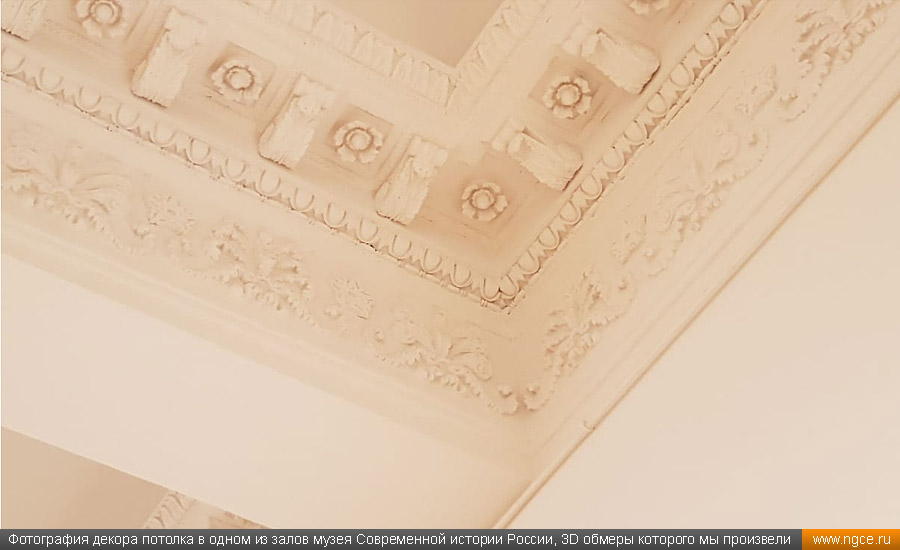

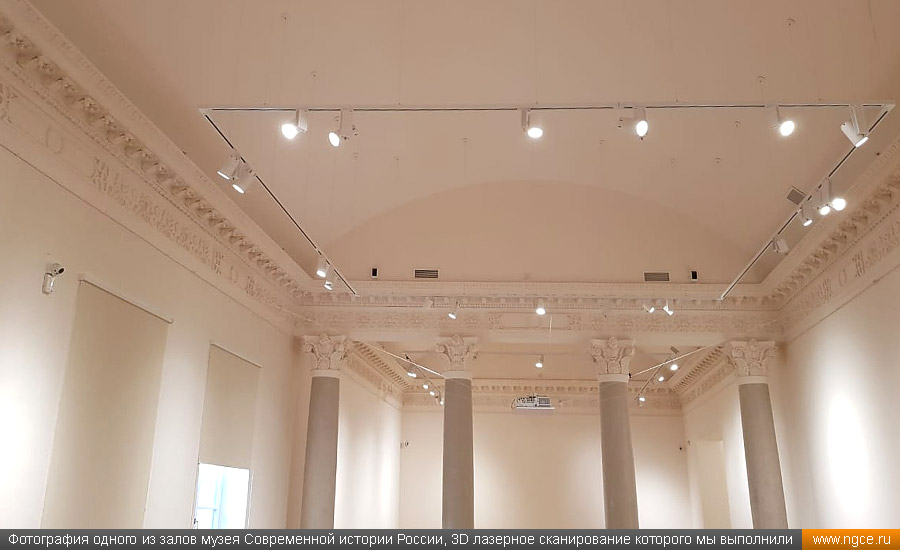

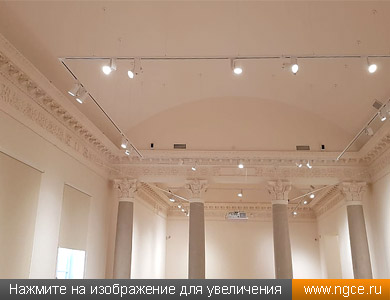

Фотография одного из залов музея Современной истории России, 3D лазерное сканирование которого мы выполнили Фотография декора потолка в одном из залов музея Современной истории России, 3D обмеры которого мы произвели

3D-мэппинг или видео-мэппинг — современная технология проведения световых и лазерных представлений, главный принцип которой заключён в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Чтобы в ходе подобных шоу видеоконтент транслировался на неровную поверхность объекта без ненужных искажений или же теней, постановщикам на стадии проектирования представления требуется актуальная и точная 3D модель этого объекта — так называемая «3D-маска». Эта 3D-маска вводится в компьютер, который затем распределяет весь необходимый контент между транслирующими изображение проекционными установками.

Для целей подготовки 3D-маски требуется не только точная, но и актуальная модель объекта с учётом его состояния и с отображением различных элементов. Такую модель можно получить лишь в результате проведения архитектурных обмеров всего объекта. Из всех существующих методов производства обмерных работ только лазерное сканирование в состоянии обеспечить и высокую точность, и необходимую детальность результатов съёмки. Кроме того, технология 3D сканирования позволяет без потери в качестве произвести обмерные работы достаточно быстро, сэкономив массу времени.

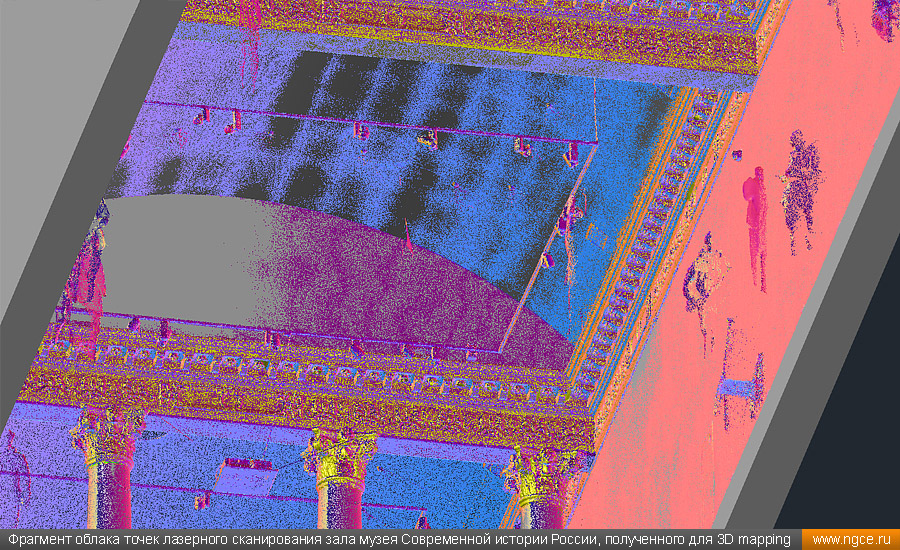

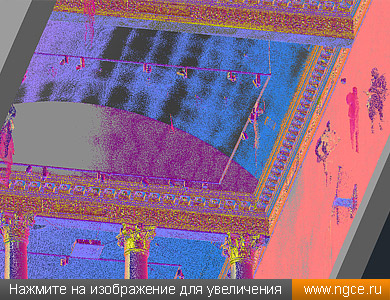

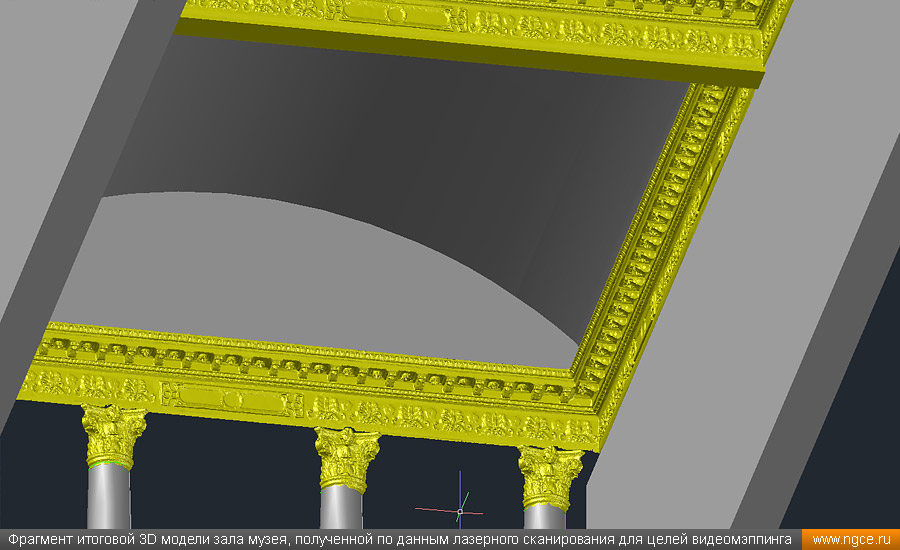

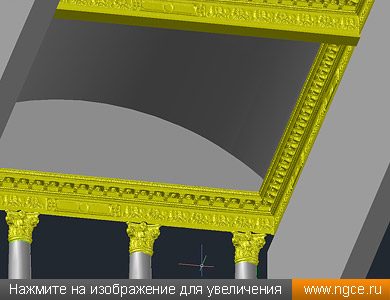

Фрагмент облака точек лазерного сканирования зала музея Современной истории России, полученного для целей 3D mapping Фрагмент итоговой точной обмерной 3D модели зала музея, полученной по данным лазерного сканирования для целей видеомэппинга

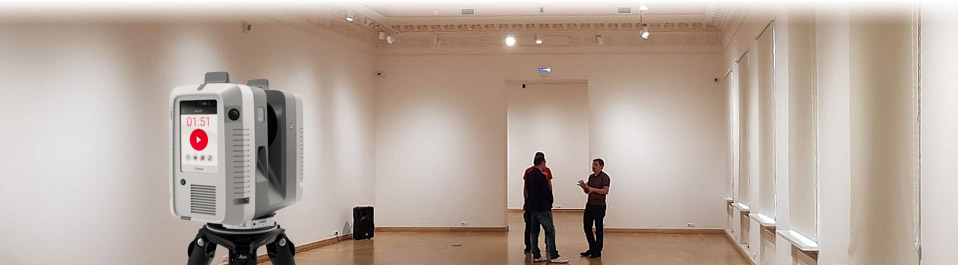

Лазерное сканирование зала музея было выполнено системой Leica RTC360 и заняло лишь всего два часа; на сшивку сканов и 3D моделирование потребовалось существенно больше времени. Результат получился очень хороший.

После открытия выставки наши Заказчики прислали нам видеоматериал с этого события, посмотреть который можно ниже.

Лазерное сканирование для целей 3D mapping: наши проекты

Наша компания уже много лет производит обмерные работы методом лазерного сканирования для целей 3D-мэппинга. Вот перечень некоторых наших проектов, выполненных нами в этой сфере:

— Лазерное сканирование и построение 3D модели фасадов и территории Главного здания МГУ для видео-мэппинга;
— Лазерное сканирование и построение точной 3D модели Останкинской телебашни для целей видео-мэппинга;
— 3D лазерное сканирование и построение трёхмерной модели Андреевского моста в Москве для 3D мэппинга;
— Обмеры изображений на водном экране методом 3D лазерного сканирования;
— Лазерное сканирование и 3D моделирование Светлановского зала ММДМ;
— Лазерное сканирование и 3D моделирование исторического здания в Пекине;
— Лазерное сканирование и создание точной 3D модели фасада Большого театра;
— Лазерное сканирование и создание 3D модели фасадов Центрального Детского мира;
— Лазерное сканирование и создание 3D модели фасадов здания Министерства Обороны;
— Лазерное сканирование и 3D модель фасада павильона «Центральный» на ВДНХ;
— Лазерное сканирование и 3D моделирование фонтана «Золотой колос» на ВДНХ;
— Лазерное сканирование и 3D моделирование фасада павильона «Космос» на ВДНХ;
— 3D сканирование и моделирование Зала Славы музея Великой Отечественной войны на Поклонной горе;
— 3D сканирование и построение точной модели главного фасада театра Российской Армии для видео-мэппинга;
— Обмеры проекционного купола планетария в Санкт-Петербурге.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах современного строительства, архитектуры, историко-культурного наследия с применением инновационной технологии 3D лазерного сканирования. По полученным данным обмерных работ наша компания проводит подготовку традиционных плоских чертежей или выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе для московских международных фестивалей «Круг Света», различных выставок, праздничных мероприятий, концертов. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующей странице раздела «Услуги» нашего сайта:
— «Построение точных 3D моделей зданий и сооружений по данным лазерного сканирования».
