Лазерное сканирование и построение точной 3D модели фасада здания Большого театра в Москве для подготовки фестиваля «Круг света»

Лазерное сканирование и создание точной 3D модели фасада Большого театра

21.09.2015 г.

Специалисты инженерного предприятия «НГКИ» выполнили лазерное сканирование и построение точной 3D модели фасада здания Большого театра для целей подготовки к ежегодному московскому международному фестивалю «Круг света». Трёхмерная модель была необходима организаторам фестиваля для проектирования и постановки светового шоу и проецирования на фасад здания театра видеоизображений методом 3D-мэппинга.

Всемирно известное здание Большого театра, находящееся в самом центре Москвы и имеющее перед своим главным фасадом значительное открытое пространство в виде Театральной площади, на которой может разместиться огромное количество человек, является идеальным объектом для трансляций по технологии 3D-mapping. Фасад Большого театра использовался для проецирования на него видеоизображений с III международного фестиваля «Круг Света», который состоялся в 2013 году, однако к нынешнему, пятому по счёту фестивалю, решено было сделать новую модель фасада театра. Именно с этой задачей организаторы и обратились в нашу компанию.

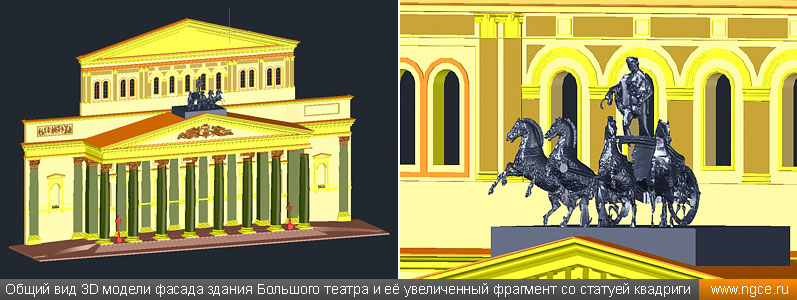

Общий вид 3D модели фасада здания Большого театра и её увеличенный фрагмент со статуей квадриги

Используемая ранее модель фасада здания Большого театра не устраивала организаторов фестиваля «Круг Света» по своему качеству и точности, именно по этой причине они обратились к нам, чтобы опытные специалисты компании «НГКИ» произвели обмерные работы по технологии лазерного сканирования и построили по данным съёмки новую, точную и качественную, модель. Нашим инженерам было необходимо провести точную съёмку фасада здания театра с колоннадой и знаменитой статуей квадриги Аполлона на его портике. Лазерное сканирование фасада театра было выполнено нашими специалистами в течение нескольких часов.

Поскольку у организаторов фестиваля не было планов транслировать видеоизображение на статую квадриги Аполлона, от нас потребовали, кроме создания 3D модели собственно фасада и колоннады, построить и модель самой квадриги, которая позволяла бы постановщикам и дизайнерам светового шоу определить её точные границы для моделирования затенения на фасаде, создаваемого этой скульптурой. То же требование относилось и к капителям колонн театра.

Поскольку специалисты нашей компании имеют внушительный опыт построения точных моделей зданий и сооружений, а также их отдельных частей, в том числе и для целей 3D-мэппинга, моделирование фасада здания Большого театра не заняло много времени. Наши инженеры смогли создать необходимую модель, полностью учитывающую требования Заказчика по точности и качеству, всего за 6 рабочих дней.

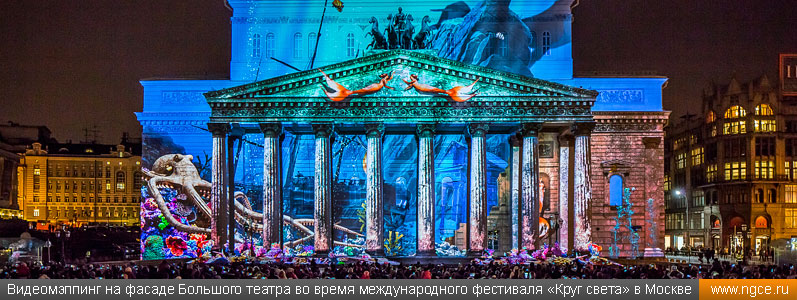

Видеомэппинг на фасаде Большого театра во время международного фестиваля «Круг света» в Москве

Здание Большого театра стало четвёртым по счёту объектом, лазерное сканирование и моделирование которого наша компания выполнила для целей подготовки фестиваля «Круг света», прошедшему в Москве с 26 сентября по 4 октября 2015 года. До этого наши специалисты произвели 3D сканирование и подготовили модель Андреевского моста, модель фасадов комплекса зданий Министерства обороны и модель фасадов Центрального детского магазина «Детский мир».

Компания «НГКИ» многие годы профессионально занимается производством обмерных работ на объектах историко-культурного наследия и архитектуры для целей реставрации, реконструкции, а также для проектирования и постановки различных лазерных и световых шоу и видеомэппинга. Наши инженеры для проведения обмерных работ применяют технологию лазерного сканирования, которая позволяет быстро получить детальные и точные результаты измерений, на основе которых можно как создавать традиционные плоские чертежи, и строить каркасные и твердотельные модели объектов съёмки или их отдельных частей. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы можете найти на соответствующей странице в разделе «Услуги» нашего веб-сайта, где развёрнутым образом рассказывается о построении точных 3D моделей зданий и сооружений по данным лазерного сканирования.
