Выверка и юстировка промышленного оборудования

Навигация по разделу:

Особенности сегмента

Проведение работ по выверке и юстировке промышленного оборудования сопровождает практически весь жизненный цикл производственных линий предприятий, начиная с момента завершения монтажа цеха и создания внутрицеховой опорной геодезической сети с учетом требуемой точности монтажа производственных линий в этом цеху и заканчивая периодическим мониторингом положения контрольных точек, осей и плоскостей комплекса оборудования в процессе его эксплуатации.

Основной особенностью данного сегмента геодезических работ являются сильно повышенные требования к точности определения как координат контрольных точек производственных линий предприятий, так и отклонений контрольных осей и плоскостей от проектных положений.

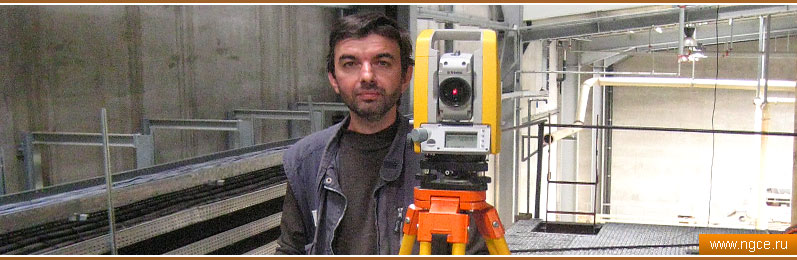

Измерение отклонения производственной линии от проектного положения прецизионным тахеометром

Соответственно, данный тип работ требует от геодезистов:
— наличия опыта проведения прецизионных измерений с обязательным точным учетом температуры и влажности в момент выполнения данных измерений;
— предварительной разработки и утверждения методики проведения измерений индивидуально для каждого объекта с целью достижения требуемой точности;
— проведения самих измерений при полной остановке всех строительных или монтажных работ и производственного оборудования.

В связи с неизбежными процессами стабилизации строительных конструкций цеха в первые 3–5 лет с момента его постройки и монтажа оборудования необходимы постоянные (как минимум, раз в 6 месяцев) контрольные измерения положения критических для качества производства контрольных точек, осей и плоскостей производственных линий цеха. В зависимости от конструкции производственного оборудования и интенсивности его эксплуатации требуются плановые контрольные измерения.

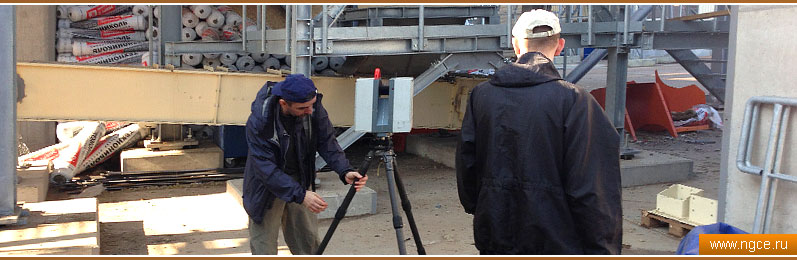

Установка лазерного сканера для проведения съемки для целей выверки и юстировки промышленного оборудования

Виды выполняемых работ

— создание / контроль опорной геодезической сети цеха (закладка / контроль планово-высотных точек сети, реперов);
— вынос в натуру осей производственных линий;
— точное определение отклонения контрольных осей и плоскостей узлов оборудования линий от проектных значений в процессе монтажа и юстировки оборудования;
— контрольная или исполнительная съемка осей и плоскостей узлов оборудования в процессе и после завершения юстировки;
— мониторинг изменения положения контрольных осей и плоскостей оборудования в процессе эксплуатации;
— определение отклонения формы рабочих поверхностей оборудования от проектных значений.

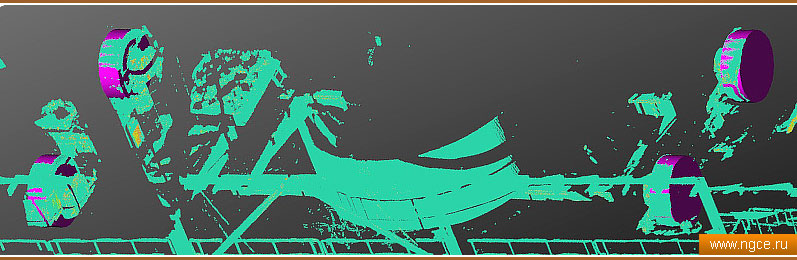

Облако точек четырех роллеров вращающейся печи, полученное по результатам 3D сканирования для выверки

Информация, необходимая для формирования технического задания, а также для определения объёма и стоимости работ

— обзорные чертежи цеха с оборудованием (очень желательно);
— точность и состав опорной геодезической сети;
— положение и ориентация системы координат монтируемой / контролируемой производственной линии;
— количество и точность определения контрольных плоскостей и осей оборудования;
— планируемый график проведения циклов измерений в процессе монтажа и юстировки оборудования;
— особенности проведения работ (время суток, температура, наличие вибраций).

Отчётные материалы

— каталоги координат и схема расположения точек опорной геодезической сети цеха;
— каталоги координат и схема размещения реперных точек осей производственных линий;
— каталоги координат контрольных точек, осей и плоскостей с указанием точных величин их отклонения от проектного положения;
— диаграммы отклонения формы контрольных поверхностей от проектных значений.

Краткое описание некоторых проектов, выполненных компанией «НГКИ» в сегменте выверки и юстировки промышленного оборудования:

Компания «НГКИ» осуществила выверку и юстировку двух пар позиционеров роботизированного сварочного комплекса на подмосковном заводе металлических конструкций. Работы по выверке и юстировке промышленного оборудования завода проводились с применением прецизионного электронного тахеометра. На выполнение всех необходимых работ нашим специалистам потребовалось девять часов.
Предприятие «НГКИ» произвело мониторинг высотного положения бетонного основания и основных направляющих сверлильного станка на фабрике по производству кухонной мебели в подмосковной Малаховке. Эти измерения были выполнены в связи с резким снижением точности работы станка. Нашим специалистам требовалось подтвердить или опровергнуть претензии к стабильности бетонного пола на мебельной фабрике с целью выявить причину снижения точности работы оборудования.
Компания «НГКИ» завершила выполнение проекта по выверке вращающейся сушильной печи, находящейся на стадии монтажа, на крупном предприятии в Московской области. Работы по контролю монтажа оборудования произведены с применением технологии лазерного сканирования, а также съемки электронным тахеометром. В общей сложности полевой и камеральный этапы работ по проекту заняли 6 рабочих дней, в результате чего Заказчику были пререданы обмерные чертежи и каталоги координат элементов конструкции вращающейся печи.
Компания «НГКИ» выполнила проект по определению положения колонн основания, монтажных площадок и центров осей опор (роллеров) вращающейся цилиндрической печи на крупном заводе в Московской области по производству мебельной плиты, ламината и стеновых панелей. Данный проект выполнен с применением как технологии лазерного сканирования, так и традиционных способов геодезических измерений с использованием электронных тахеометров и оптических нивелиров.
Специалисты инженерной компании «НГКИ» завершили проект по независимому геодезическому контролю качества монтажа промышленного оборудования линии по производству мебельных панелей на специализированном заводе в поселке Новый Егорьевского района Московской области. Геодезический контроль монтажа линии был произведен дважды — в процессе монтажа оборудования, а также в процессе его регулировки непосредственно перед запуском производственной линии.
Специалисты компании «НГКИ» выполнили инженерно-геодезические изыскания на территории металлургического завода «Электросталь», расположенного в Московской области. Было произведено наземное лазерное сканирование внутренней поверхности цилиндров гидравлического пресса с целью определения фактического размера и взаимного положения втулок.
Летом 2009 года на Саяно-Шушенской ГЭС произошла крупная техногенная катастрофа, в результате которой один из гидроагрегатов электростанции был практически вырван напором воды. 3D лазерное сканирование места аварии выполнили специалисты компании «НГКИ». По результатам проведенного лазерного сканирования наши сотрудники изготовили и передали Заказчику полный комплект трехмерных моделей и точных исполнительных чертежей, которые позволили успешно реализовать проект по извлечению разрушенных гидроагрегатов из машинного зала для целей их дальнейшей утилизации.
Завершены работы по 3D лазерному сканированию вновь построенного производственного цеха на этапе монтажа оборудования.

Подробное описание некоторых проектов компании «НГКИ», выполненных в сегменте выверки и юстировки промышленного оборудования:

Инженерное предприятие «НГКИ» выполнило комплекс работ по выверке осей и приводов вращающейся сушильной печи, находящейся на стадии монтажа, на крупном мебельном производстве в Московской области. В процессе производства работ было использовано сочетание измерений прецизионным электронным тахеометром и 3D лазерным сканером. В результате проведенной выверки были получены контрольные измерительные схемы.
Специалисты компании «НГКИ» завершили проект по определению положения колонн основания, монтажных площадок и центров осей опор вращающейся цилиндрической печи на заводе в Московской области, который производит мебельную плиту, ламинат и стеновые панели. Проект по выверке положения центров осей опор цилиндрической печи выполнен при помощи технологии лазерного сканирования.
Компанией «НГКИ» реализован проект по проведению геодезического контроля качества монтажа оборудования линии по производству мебельных панелей на заводе в поселке Новый Егорьевского района Московской области. В результате проведенных высокоточных измерений на объекте и выполненной камеральной обработки данных Заказчику были переданы таблицы контрольных замеров элементов конструкций и обмерные чертежи.
В мае 2013 года компания «НГКИ» выполнила проект по контролю геометрии и взаимного расположения элементов конструкции цилиндров гидравлического пресса на территории металлургического завода «Электросталь» с помощью технологии трехмерного наземного лазерного сканирования. Точность выполненных измерений полностью соответствует классу точности изготовления элементов гидропресса.
Специалисты компании «НГКИ» выполнили проект по контролю геометрии спиральных камер и элементов их конструкции трех гидроагрегатов Саяно-Шушенской ГЭС. Съемка проводилась с применением технологии трехмерного лазерного сканирования. В качестве отчетной документации были составлены чертежи сечений спиральных камер и колонн статоров гидроагрегатов с наложением фактического и проектного положения элементов.
Компания «НГКИ» по заказу предприятия «Юнчарм Мельнлике Рус» выполнила комплекс геодезических работ на строительстве «Фабрики по производству изделий личной гигиены и картонной тары» в городе Венев Тульской области. Нашими специалистами проведены вынос в натуру контрольных точек и выверка производственных линий фабрики. Итоговые материалы переданы Заказчику в виде исполнительных схем и разрезов.

Стоимость работ по выверке и юстировке промышленного оборудования

Работы по выверке и юстировке промышленного оборудования состоят из трех основных этапов:
— создание / контроль опорной геодезической сети объекта;
— выверка оборудования;
— юстировка оборудования.
Соответственно этому и стоимость полного комплекса работ складывается из стоимости трех данных этапов работ.

Стоимость работ по созданию / контролю опорной геодезической сети объекта определяется количеством точек сети, требуемой точности сети, доступностью точек для измерений, способом их закрепления. Ориентировочная стоимость одной точки опорной геодезической сети колеблется в пределах 7500 рублей.

Стоимость работ по выверке оборудования полностью определяется количеством точек, осей и плоскостей, которые подлежат определению / выверке, их расположением и требуемой точностью определения координат точек. Расчет стоимости работ по этому этапу производится на основании определения трудовых затрат нашей бригады на каждый объект контрольных измерений.

Стоимость работ по юстировке промышленного оборудования полностью зависит уже от работы монтажников этого оборудования, осуществляющих его юстировку по результатам нашей съемки одновременно с самими измерениями. По этой причине стоимость этого этапа работ сразу фиксируется в договоре в виде стоимости работ нашей бригады за каждый день работ. Окончательная стоимость работ по юстировке определяется количеством дней, затраченных на этот этап работ.

Естественно, при работах на выезде в стоимость работ отдельной статьей входят транспортные и командировочные расходы.

Примеры некоторых проектов, выполненных компанией «НГКИ» в сегменте выверки и юстировки промышленного оборудования:

Ознакомиться с подробным описанием наиболее интересных проектов, выполненных нашей компанией в сегменте выверки и юстировки промышленного оборудования, вы можете в разделе «Проекты» →

Вынос в натуру и проведение исполнительной съемки на производственных линиях фабрики по производству изделий личной гигиены и картонной тары

«НГКИ»: Вынос проекта в натуру и проведение исполнительной съемки

Специалисты инженерной компании «НГКИ» по заказу ООО «Юнчарм Мельнлике Рус» выполнили геодезические работы на строительстве «Фабрики по производству изделий личной гигиены и картонной тары» в г. Венев Тульской области.

Задание 1
Вынос в натуру контрольных точек производственной линии «Pegasus 4» (45 точек), платформы (89 шт.), заземления (90 шт.), точная нивелировка точек производственной линии (36 шт.). Все данные работы выполнялись высокоточным инженерным тахеометром Leica 1201+, компарированной рулеткой Leica, высокоточным цифровым нивелиром Leica Sprinter 250M с базиса, методом линейной засечки. Точки закреплялись с помощью керна в центре перекрестья линий толщиной 0,5 мм. Планово-высотное положение базисной линии наши специалисты определили по материалам 3D лазерного сканирования несущих конструкций цеха.

Задание 2
Исполнительная съемка смонтированной линии «Peter Pen» для производства детских подгузников Libero. Данные измерения выполнялись при помощи высокоточного инженерного тахеометра Leica 1201+ с базиса, разбитого вдоль производственной линии. Всего было отснято 428 марок. Марки клеились по четырем углам несущих элементов линии. Планово-высотное положение марок позволило Заказчикам проекта с высокой точностью оценить отклонение линии от проектного положения.

Все конечные материалы были переданы Заказчику в виде исполнительных схем и разрезов.
Скачать файл чертежа в формате PDF

3D лазерное сканирование и контроль геометрии спиральных камер гидроагрегатов

«НГКИ»: 3D лазерное сканирование и контроль геометрии спиральных камер гидроагрегатов

Основная задача по техническому заданию заключалась в точных замерах геометрии элементов конструкции спиральных камер и колонн статоров гидроагрегатов.

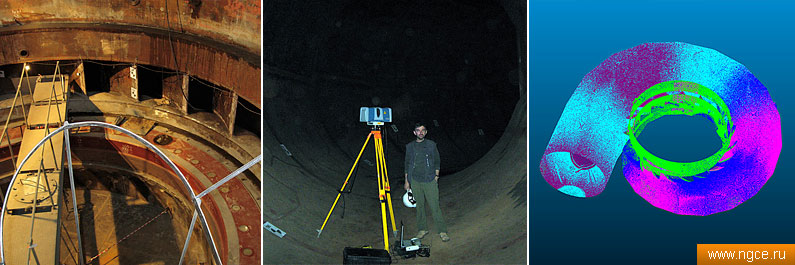

Технология 3D лазерного сканирования была избрана для обеспечения максимальной плотности и точности измерений по всему объему спиральных камер. В качестве отчетной документации были приняты чертежи сечений спиральных камер и колонн статоров гидроагрегатов с наложением фактического и проектного положения элементов конструкций.

Съемка спиральных камер 3-х гидроагрегатов была проведена за 8 рабочих дней бригадой из двух человек. Обработка всех полученных полевых материалов, создание чертежей и подготовка отчетной документации заняла 30 рабочих дней.
