Трехмерное лазерное сканирование и создание точной модели главного фасада театра Российской Армии для целей 3D мэппинга

Точная модель главного фасада театра Российской Армии для 3D мэппинга

20.04.2015 г.

Специалисты инженерного предприятия «НГКИ» выполнили весьма интересный проект по лазерному сканированию и построению точной трехмерной модели главного фасада здания Центрального академического театра Российской Армии. Обмерные работы на объекте и последующее моделирование были выполнены по заказу компании, которая специализируется на проектировании, дизайне и постановке эффектных световых и лазерных шоу и на проведении 3D трансляций видео-контента на фасады различных зданий или сооружений. Такая форма современного мультимедиа-искусства, в которой аудиовизуальное произведение проецируется на определенный физический объект с учётом его геометрии, размеров и расположения, носит название 3D мэппинг (3d-mapping) или видеомэппинг.

Мы уже неоднократно сотрудничали с компаниями, занимающимися трансляцией видео-контента на фасады зданий. Компания, с которой мы работаем уже 2 года, участвует в организации праздничных мероприятий, посвященных 70-й годовщине победы в Великой Отечественной войне, и 9 мая она будет транслировать видеофильмы на главный фасад театра Российской Армии. Для того, чтобы в процессе шоу видеоконтент транслировался на неровную поверхность без каких-либо искажений и теней, нашим Заказчикам требуется точная 3D модель фасада здания — так называемая «3D маска». Эта маска вводится в компьютер, который и распределяет контент между проекционными установками, транслирующими видеоизображение на различные части фасада с разного расстояния и под разными углами. Причем, в зависимости от того, на какую часть фасада будет транслироваться основное содержание видеофильма, а на какую только фоновое изображение, существенно меняются и требования к детальности моделирования элементов фасада здания.

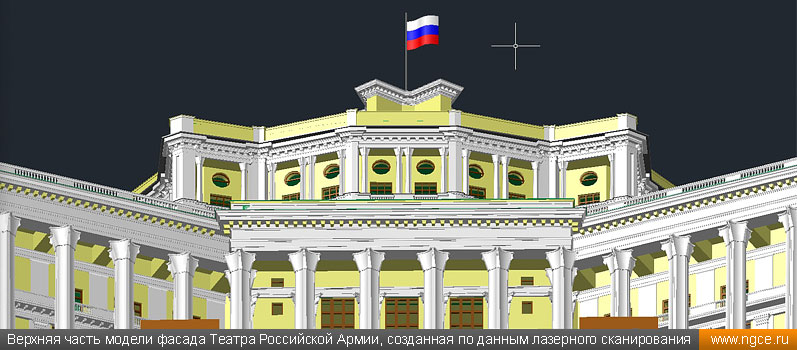

Верхняя часть 3D модели фасада театра Российской Армии, созданная по данным лазерного сканирования

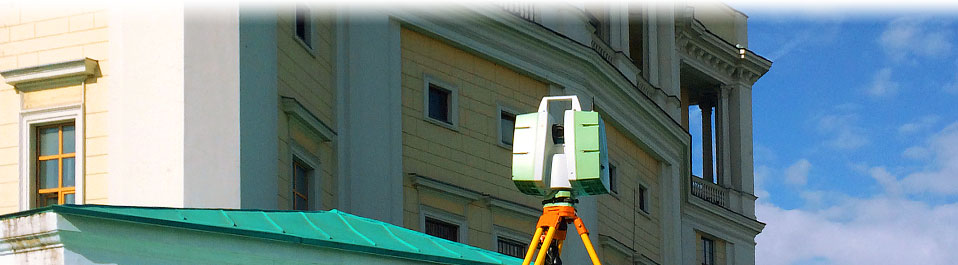

Наши специалисты выполнили весь комплекс работ по трехмерному лазерному сканированию главного фасада здания Центрального академического театра Российской Армии и созданию его точной 3D модели всего за 2 недели. Точные обмеры фасада 3D лазерным сканером Leica P20 заняло один рабочий день. Основная работа заключалась в сшивке облаков точек сложного объекта и построении твердотельных моделей разнообразных элементов фасада. К счастью, точные модели наиболее сложного элемента декора фасада здания театра — капителей колонн — нашему Заказчику не потребовались, и мы создали упрощенные 3D модели капителей колонн, отражающие только их точные габариты. Все же остальные элементы декора фасада здания оказались существенно проще, чем капители, и наши специалисты отмоделировали их очень точно и в сжатые сроки.

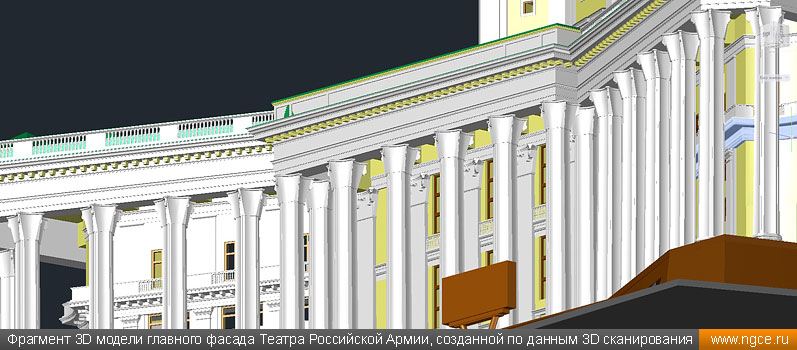

Фрагмент 3D модели главного фасада театра Российской Армии, созданной по данным лазерного сканирования

Инженерное предприятие «НГКИ» имеет внушительный опыт выполнения точных архитектурных обмеров на объектах историко-культурного наследия и архитектуры как для целей реставрации и реконструкции, так и для проектирования различных лазерных и световых шоу и целей 3D мэппинга. Также наша компания проводит обмеры фасадов для целей проектирования навесных и светопрозрачных конструкций. Наши инженеры при производстве точных обмерных работ применяют современную технологию 3D лазерного сканирования, которая дает возможность в сжатые сроки получить актуальные, детальные и точные результаты измерений, на основе которых возможно как составлять традиционные плоские чертежи, так и создавать каркасные и твердотельные 3D модели объектов съемки или их отдельных частей.
