Лазерное сканирование и создание точной модели Зала Славы музея Великой Отечественной войны на Поклонной горе в Москве

3D модель Зала Славы музея Великой Отечественной войны на Поклонной горе

24.04.2015 г.

Специалисты инженерной компании «НГКИ» выполнили интересный проект по лазерному сканированию и созданию точной трехмерной модели Зала Славы музея Великой Отечественной войны на Поклонной горе в Москве. Обмерные работы на объекте и моделирование были произведены по заказу компании, которая занимается проектированием, дизайном и постановкой световых и лазерных шоу, а также организацией и проведением трансляций видео-контента по технологии 3D мэппинга.

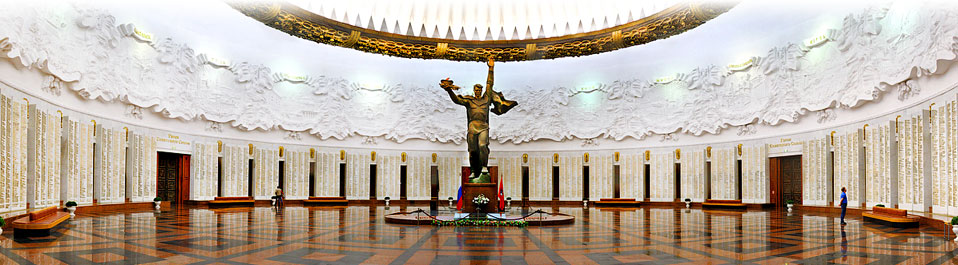

В рамках подготовки к празднованию 70-летия Победы в Великой Отечественной войне в Зале Славы Центрального музея Великой Отечественной войны на Поклонной горе запланирован показ документальных видеоматериалов с их проекцией на купол зала и кольцо барельефов, посвященных городам-героям. Демонстрация видео предусмотрена по современной технологии 3D мэппинга (3D-mapping), поэтому компании, создающей цифровые пространственные видеоматериалы, потребовалась точная 3D маска (трехмерная модель) внутреннего пространства Зала Славы.

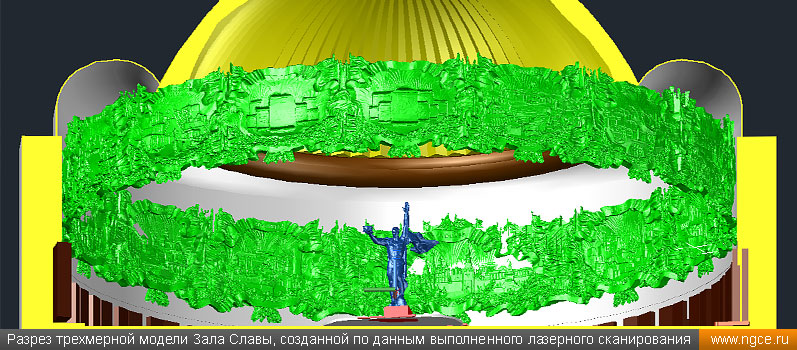

Разрез трехмерной модели Зала Славы, созданной по данным выполненного лазерного сканирования

Поскольку с компанией “Sila Sveta”, которая и занимается организацией и постановкой трансляций документального видеоряда в Зале Славы музея Великой Отечественной войны, мы работаем уже несколько лет, они обратились к нам еще раз. Особенность данного проекта заключалась в сильно отличавшихся требованиях по детальности трехмерного моделирования различных элементов конструкции и декора Зала Славы музея. Проецирование видеоизображений планируется производить на кольцо барельефов, посвященных городам-героям, и на рифленый купол зала. Все эти части должны были быть смоделированы наиболее точно. Скульптура солдата в центре зала является препятствием для лучей световых установок, расположенных по кругу (по периметру зала). Чтобы от фигуры солдата не возникали тени на куполе зала и кольце барельефов, она также должна была быть отмоделирована с очень высокой точностью. Особых требований к 3D моделированию остальных частей зала Заказчик не предъявлял.

Детальное лазерное сканирование Зала Славы заняло не более трех часов работы нашей бригады инженеров, а вот на построение его точной 3D модели потребовалось 14 рабочих дней высококвалифицированного специалиста. Таким образом, отношение трудозатрат на обмерные работы и 3D моделирование в данном случае превысило 1:50. Причем, для 3D моделирования конструкций зала (стен с памятными досками героев Советского Союза и купола) и для фигуры солдата с поясом барельефов были применены различные технологии, что позволило в существенной мере сократить время на 3D моделирование простых частей зала и обеспечить максимальную детальность барельефов и скульптуры солдата.

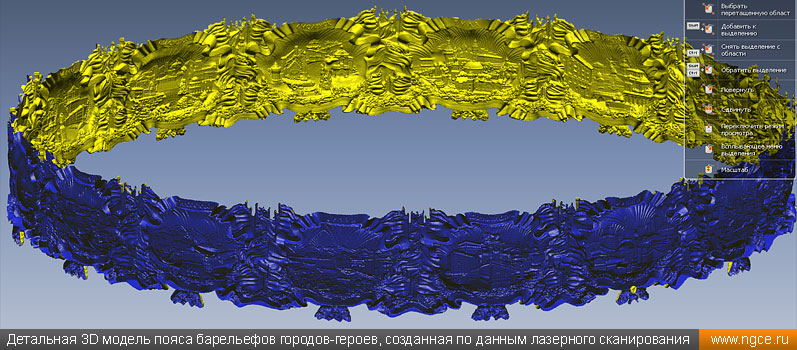

Детальная 3D модель пояса барельефов городов-героев, созданная по данным лазерного сканирования

Инженерная компания «НГКИ» обладает огромным опытом выполнения точных архитектурных обмеров на объектах историко-культурного наследия и архитектуры для целей реставрации и реконструкции, а также для целей подготовки к проведению лазерных и световых шоу и 3D мэппинга. Также наша компания производит обмеры фасадов для целей проектирования навесных и светопрозрачных конструкций. Специалисты компании «НГКИ» при проведении обмерных работ применяют инновационную технологию 3D лазерного сканирования, которая дает возможность в сжатые сроки получить актуальные, детальные и очень точные результаты измерений, используя которые, возможно и составлять традиционные плоские чертежи, и строить каркасные и твердотельные трехмерные модели объектов съемки или их отдельных частей.
