Архитектурные обмеры здания Центрального Музея Современной истории России по технологии 3D лазерного сканирования

Архитектурные обмеры здания Государственного Центрального Музея Современной истории России по технологии 3D лазерного сканирования

Инженерное предприятие «НГКИ» выполнило проект по производству обмерных работ методом трехмерного лазерного сканирования на известном и знаковом объекте — здании Государственного центрального музея современной истории России, который находится в Москве по адресу: улица Тверская, дом 21.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и архитектуры.
Цель проекта: создание обмерной документации с отображением элементов декора.
Результаты: комплект обмерных чертежей — чертежи фасадов, поэтажные планы, разрезы, планы кровли, чертежи элементов декора здания.
Продолжительность: полевой этап — 15 дней;
обработка — 35 дней.
Объем работ: количество сканов — 725;
объем исходной измерительной информации — 47 Гб;
площадь внутренних помещений — 12000 кв.м.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 3 сотрудника.

Специалисты инженерного предприятия «НГКИ» выполнили комплекс обмерных работ с использованием технологии лазерного сканирования на знаковом объекте — Государственном центральном музее современной истории России (ГЦМСИР), который находится в центре Москвы на Тверской улице в доме № 21. Музей современной истории России является музеем федерального значения и расположен в здании, которое представляет собой памятник архитектуры позднего классицизма конца XVIII века. Ранее в здании был размещен Музей Великой Октябрьской Социалистической Революции, а перед этим, еще до революции, здесь находился московский Английский клуб.

Общий объем сырых измерений (до обработки данных) при выполнении съемки Государственного центрального музея современной истории России (ГЦМСИР) составил более 47 гигабайт. Обработка столь внушительного объема данных требует использования самых современных компьютеров с максимальным объемом оперативной памяти и дискового пространства, причем все используемые жесткие диски должны обладать максимально возможной скоростью записи и передачи данных.

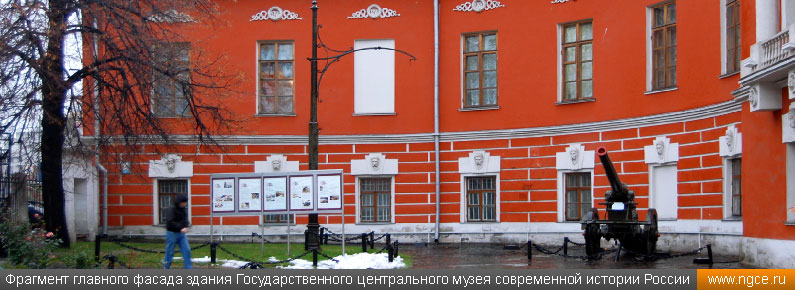

Фрагмент главного фасада здания Государственного центрального музея современной истории России

При том, что съемка данного объекта заняла 15 рабочих дней бригадой из двух человек, чистка и сшивка полученных в результате проведенного лазерного сканирования облаков точек заняла 31 день работы одного нашего специалиста при полном отсутствии какой-либо возможности параллельного ведения процесса сшивки сканов сразу на нескольких рабочих местах. Такое соотношение затрат времени на съемку и первичную обработку данных неприемлемо. По этой причине к настоящему моменту в компании «НГКИ» разработана технология параллельной съемки сложных объектов несколькими лазерными сканерами без потери точности съемки всего объекта и возможностью параллельной сшивки различных частей объекта с использованием нескольких лицензий программного обеспечения для сшивки сканов. Эта разработанная технология первичной обработки полученных данных позволяет сократить затраты времени на съемку и первичную обработку данных на 40% при использовании двух сканеров равной производительности и двух лицензий программного обеспечения для сшивки и чистки данных и на 70% при использовании трех лазерных сканеров и трех лицензий программного обеспечения для первичной обработки данных. Однако, при таком подходе требуется очень высокая квалификация как полевых бригад, осуществляющих параллельное 3D лазерное сканирование объекта, так и специалистов, осуществляющих сшивку облаков измерений. Штат нашей инженерной компании полностью состоит из высокопрофессиональных сотрудников, которые в состоянии обеспечить выполнение работ по этой методике.

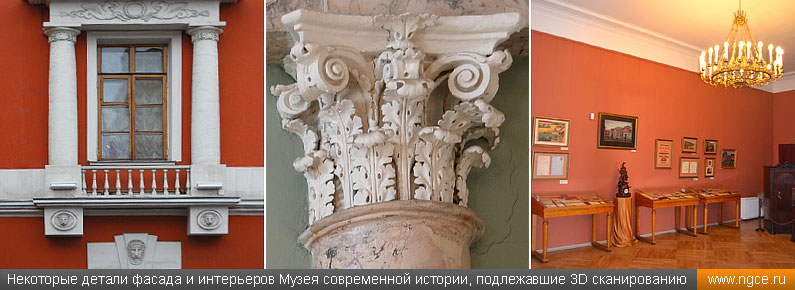

Некоторые детали фасада и интерьеров Музея современной истории, подлежавшие 3D сканированию

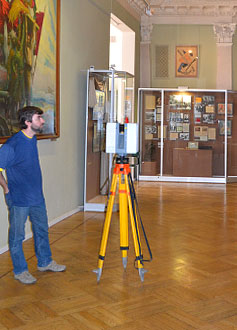

Обязательной составляющей выполнения любых обмерных работ на объектах исторического и культурного наследия является фотофиксация состояния измеряемого объекта. Высокопроизводительные фотокамеры, устанавливаемые на современных 3D лазерных сканерах, позволяют и получить высокое качество снимков объекта обмеров, и придать в автоматическом или полуавтоматическом режимах точкам измерений естественный цвет точек самого объекта. Это существенным образом упрощает выполнение работ по идентификации и подготовке обмерных чертежей и шаблонов сложных элементов декора в дальнейшем, но в то же время и увеличивает время съемки 3D сканером на каждой точке его установки и не заменяет полностью фотофиксации объекта с использованием фотосъемки «с рук». Минимизация временных потерь в данном случае зависит исключительно от квалификации инженерной бригады, осуществляющей как саму лазерную съемку, так и фотофиксацию.

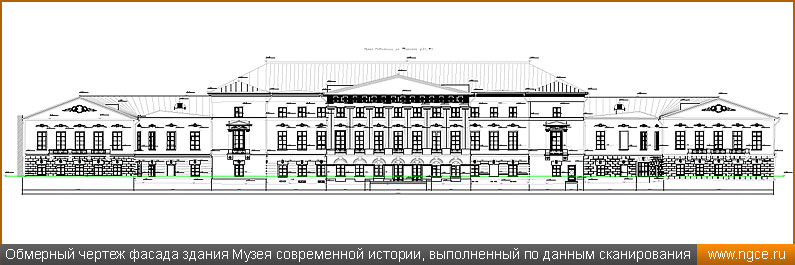

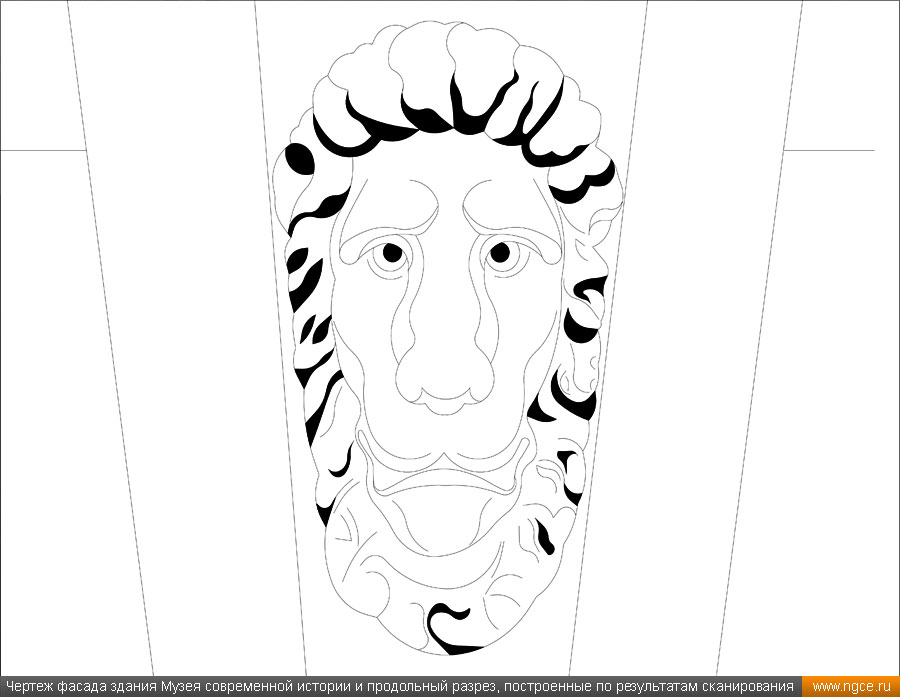

Обмерный чертеж фасада здания Музея современной истории, выполненный по данным лазерного сканирования

Целью работы было производство чертежей фасадов, поэтажных планов, разрезов и плана кровли исторической части музея. Наиболее трудоемкой, но при этом довольно интересной частью проекта оказалась съемка фазовым лазерным сканером в труднодоступных местах — загроможденных чердаках, подвалах, в узких помещениях, которыми изобилует музей. По результатам выполненных обмерных работ специалистами нашей компании была создана точная обмерная документация объекта, и Заказчику был передан комплект из 17 обмерных чертежей: чертежи фасадов и внутренних помещений общей площадью около 12000 квадратных метров, поэтажные планы, разрезы, чертежи элементов декора здания.

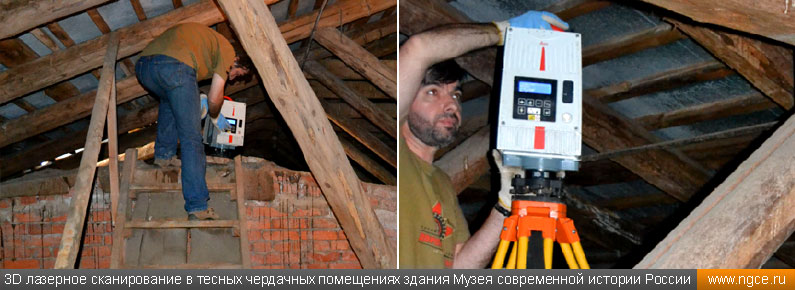

3D лазерное сканирование в тесных чердачных помещениях здания Музея современной истории России

Более подробно ознакомиться с примерами обмерных чертежей, созданных в результате обработки цифровых данных 3D лазерного сканирования здания Центрального Музея Современной истории России, вы сможете, скачав следующие файлы в формате PDF:
обмерный чертеж лицевого фасада здания;

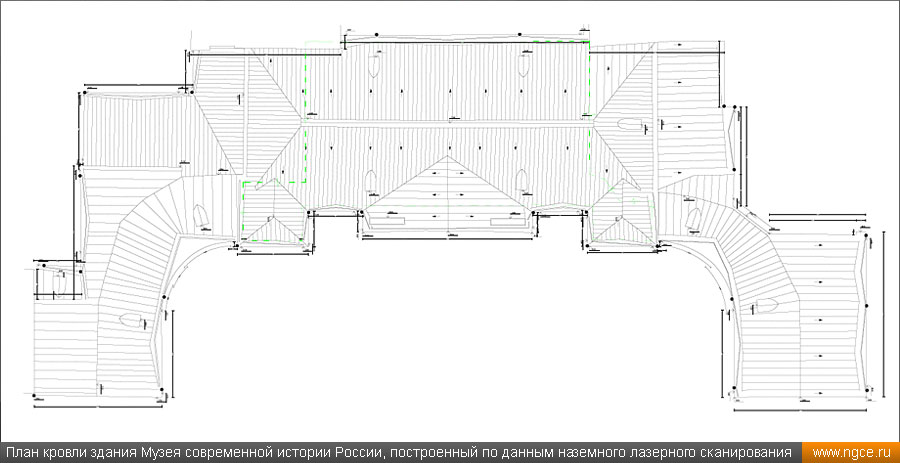

план кровли здания;
продольный разрез по центральной оси;
фрагмент чертежа лепнины фасада.

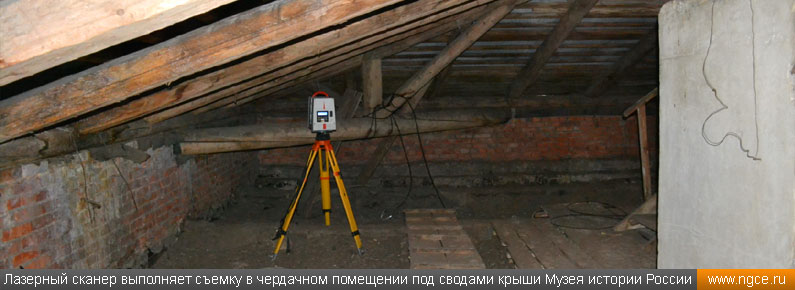

Лазерный сканер выполняет съемку в чердачном помещении под сводами крыши Музея современной истории

Инженерное предприятие «НГКИ» обладает весьма богатым опытом производства архитектурных обмеров объектов культурного наследия. Производство обмерных работ является обязательной стадией при реставрации памятников архитектуры и различных объектов исторического и культурного наследия. Наши специалисты выполняют следующие виды обмерных работ: обмеры фасадов, обмеры внутренних помещений любой формы и объема, обмеры элементов декора интерьеров и экстерьеров. Более подробную информацию обо всех видах выполняемых работ и особенностях данного сегмента рынка вы сможете узнать в разделе «Услуги» сайта нашей компании: обмерные работы на объектах историко-культурного наследия и архитектуры.

Изображения:
Чертеж фасада здания Музея современной истории России и продольный разрез, построенные по результатам лазерного сканирования План кровли здания Музея современной истории России, построенный по данным наземного 3D лазерного сканирования Обмерный чертеж фасада здания Музея современной истории России и продольный разрез, построенные по результатам лазерного сканирования
