Обмеры изображений на водном экране методом 3D лазерного сканирования на фестивале «Круг Света» в Москве

Обмеры изображений на водном экране методом 3D лазерного сканирования

25.09.2018 г.

С 2015 года инженерная компания «НГКИ» является активным участником международного фестиваля «Круг Света» в Москве. Организаторы фестиваля регулярно привлекают нас для построения обмерных моделей фасадов зданий, на которые ведётся трансляция видеоизображений. Видеотрансляции на фасады зданий Министерства обороны на Фрунзенской набережной и Главного корпуса МГУ были вписаны в «Книгу рекордов Гиннеса» как самые большие по площади видеоизображения на фасадах зданий.

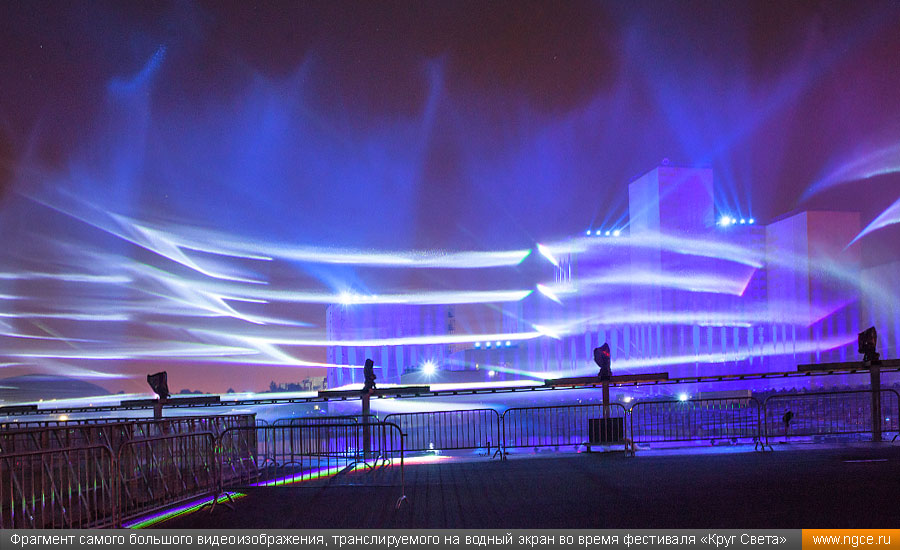

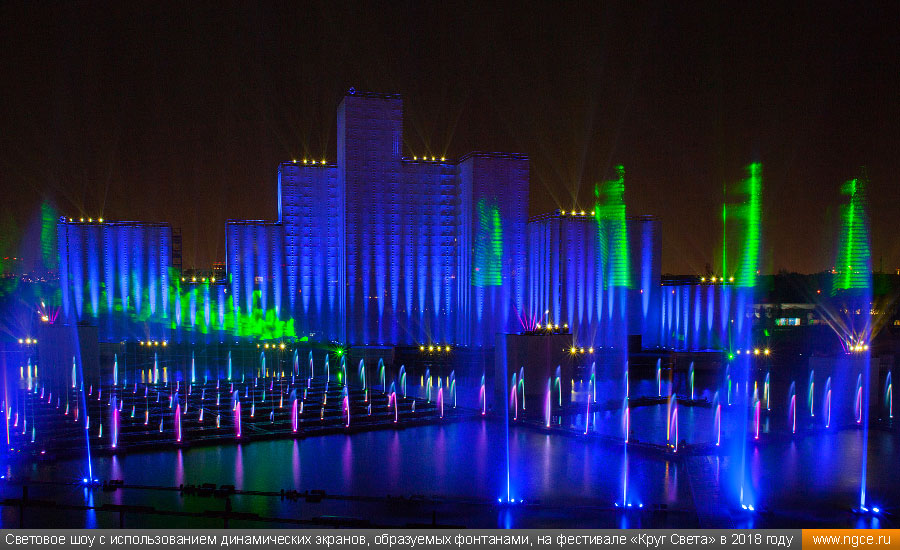

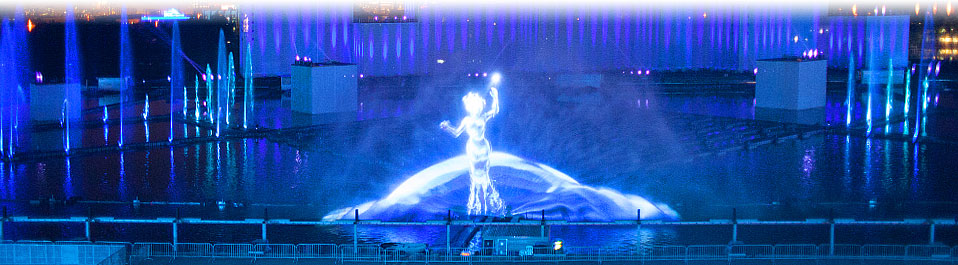

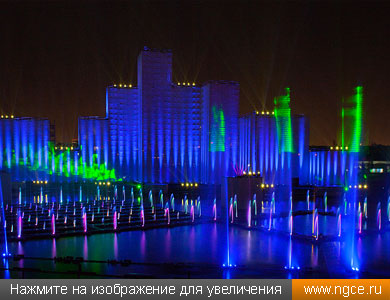

Фрагмент самого большого видеоизображения, транслируемого на водный экран во время фестиваля «Круг Света» Световое шоу с использованием динамических экранов, образуемых фонтанами, на фестивале «Круг Света» в 2018 году

Именно наша компания производила обмерные работы и 3D моделирование зданий Министерства обороны России и Главного корпуса МГУ для целей подготовки фестиваля «Круг Света». Подробнее ознакомиться с этими проектами вы можете, посетив следующие страницы нашего сайта:
— «3D лазерное сканирование и создание модели фасадов здания Министерства обороны для целей видеомэппинга»;
— «Лазерное сканирование и построение 3D модели фасадов Главного здания МГУ для целей видеомэппинга».

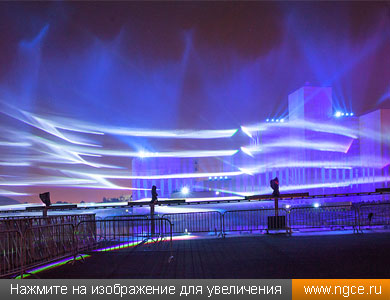

В 2018 году организаторы фестиваля решили организовать световое шоу с использованием динамических экранов, образуемых водяной пылью, создаваемой фонтанами, которые были расположены на Гребном канале в Крылатском.

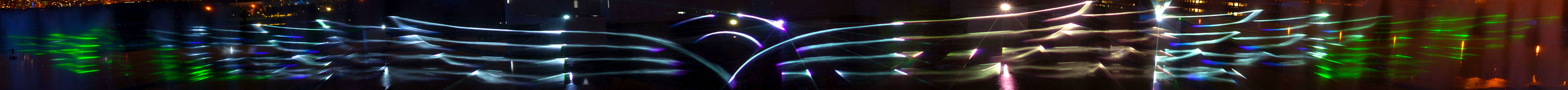

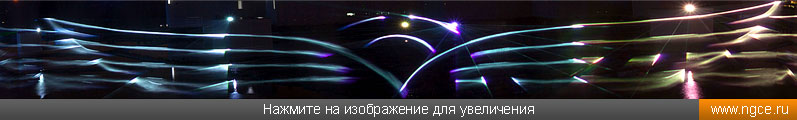

«Крылья» — самое большое в мире видеоизображение, когда-либо транслировавшееся на водный экран, во время фестиваля «Круг Света» в Москве в 2018 году

Нас попросили произвести обмерные работы методом трёхмерного лазерного сканирования и определить площадь видеоизображений на водных экранах, что является крайне нетривиальной задачей по сравнению с определением площади фасадов зданий. Результаты обмеров должны были подтвердить масштаб светового шоу и зафиксировать установление мирового рекорда по площади транслируемого видеоизображения на водный экран с последующим попаданием в «Книгу рекордов Гиннеса».

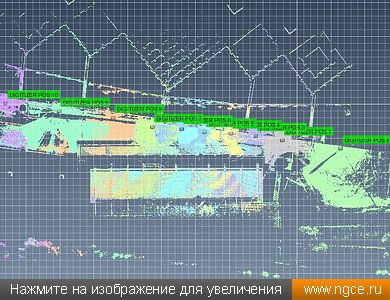

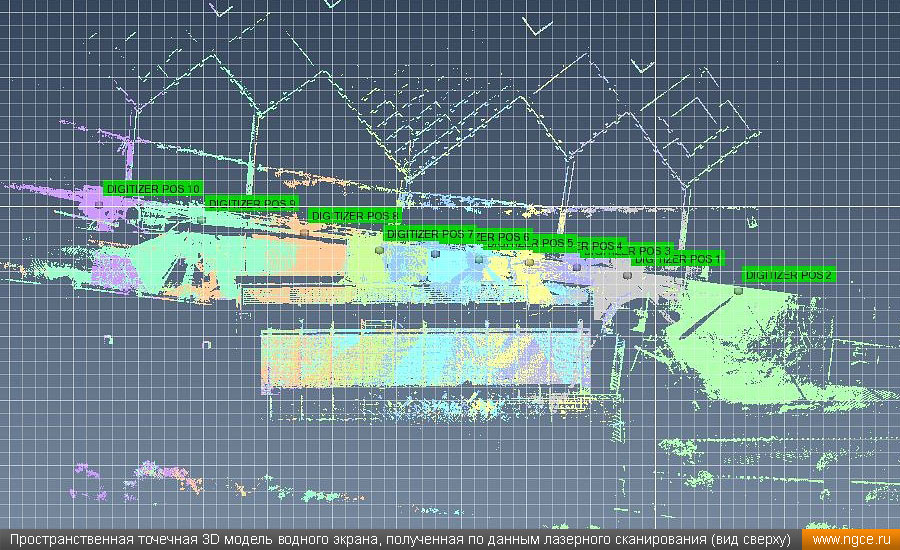

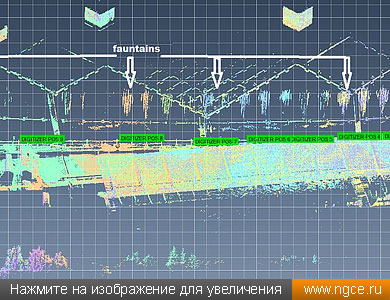

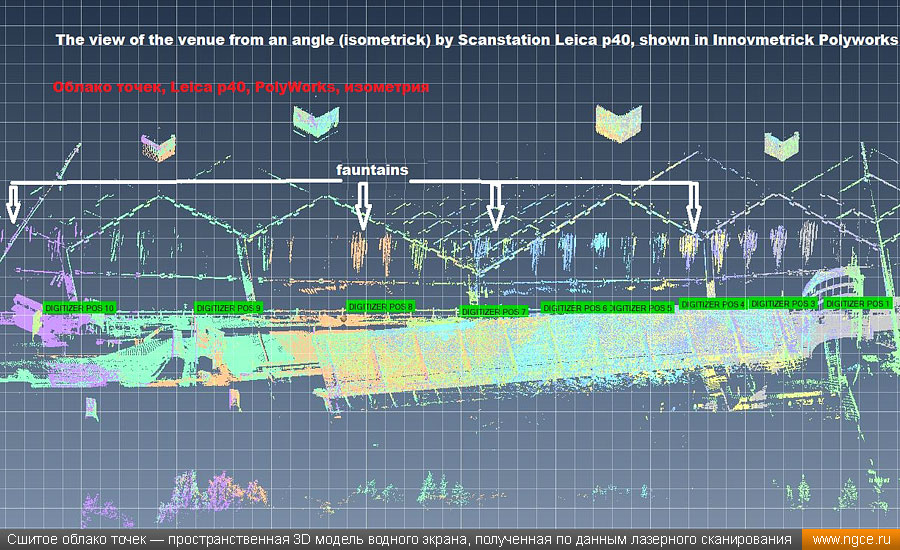

Сшитое облако точек — пространственная 3D модель водного экрана, полученная по данным лазерного сканирования Пространственная точечная 3D модель водного экрана, полученная по данным лазерного сканирования (вид сверху)

Заказчиком было выбрано изображение с наибольшей площадью — «крылья». На репетиции представления данное изображение двадцать минут транслировалось на водный экран. За это время наши специалисты с разных позиций произвели лазерное сканирование, а также сфотографировали экран с изображением. По результатам 3D лазерного сканирования нами была построена пространственная 3D модель водного экрана. А по данным фотографирования с разных позиций с использованием методов фотограмметрии была построена 3D модель изображения «крыльев» с наложением её на модель водного экрана.

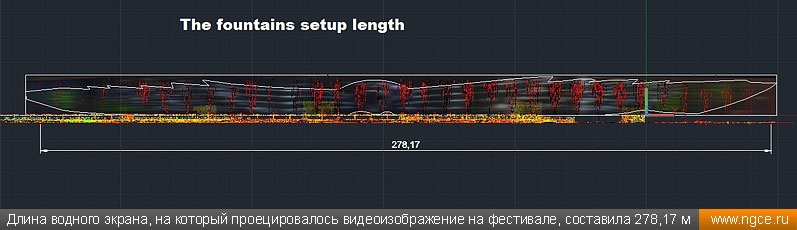

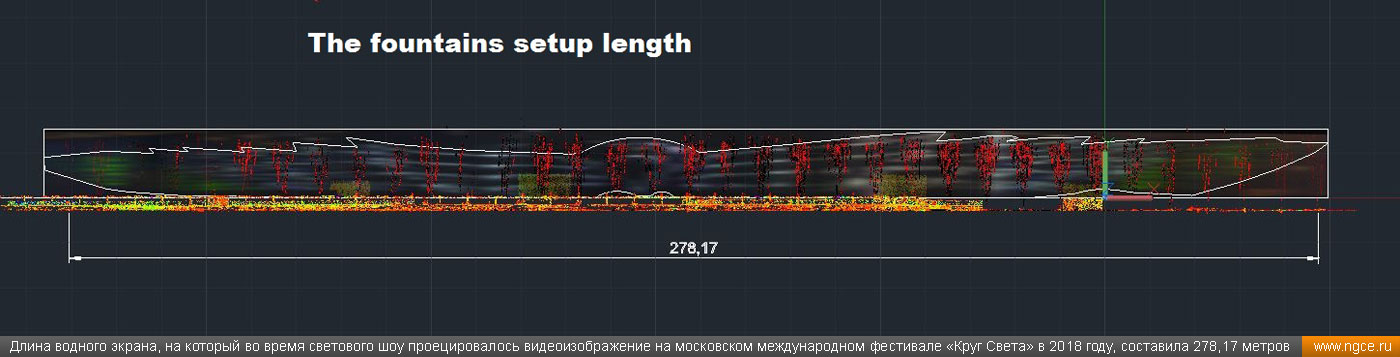

Длина водного экрана, на который проецировалось видеоизображение на московском международном фестивале «Круг Света» в 2018 году, составила 278,17 метров

Поставленная задача оказалась действительно сложной. Всё получилось далеко не сразу, но в итоге получилось хорошо. По результатам трёхмерного моделирования наши специалисты подсчитали точную площадь изображения «крыльев». Получилось почти 3100 квадратных метров, что более чем в два раза превышает предыдущий мировой рекорд, занесённый в «Книгу рекордов Гиннеса». Таким образом, технология лазерного 3D сканирования помогла московскому фестивалю «Круг Света» в очередной раз побить мировой рекорд.

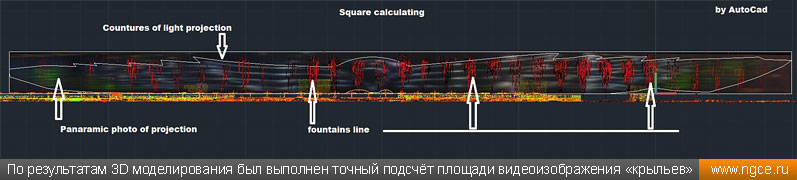

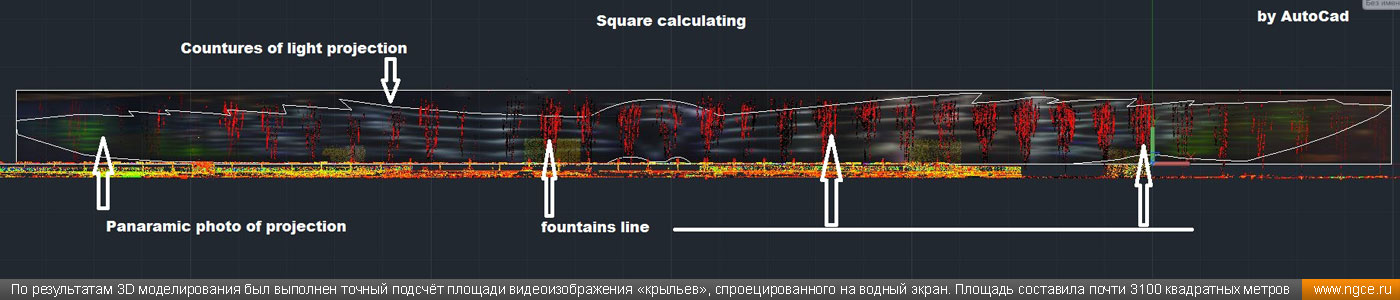

По результатам 3D моделирования был выполнен точный подсчёт площади видеоизображения «крыльев», спроецированного на водный экран. Площадь составила почти 3100 квадратных метров

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах современного строительства, архитектуры, историко-культурного наследия с применением инновационной технологии 3D лазерного сканирования. По полученным данным обмерных работ наша компания проводит подготовку традиционных плоских чертежей или выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе и для московских международных фестивалей «Круг Света». С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующей странице раздела «Услуги» нашего сайта:
— «Построение точных 3D моделей зданий и сооружений по данным лазерного сканирования».
