Лазерное сканирование и подготовка чертежей Воскресенского храма в Барашах

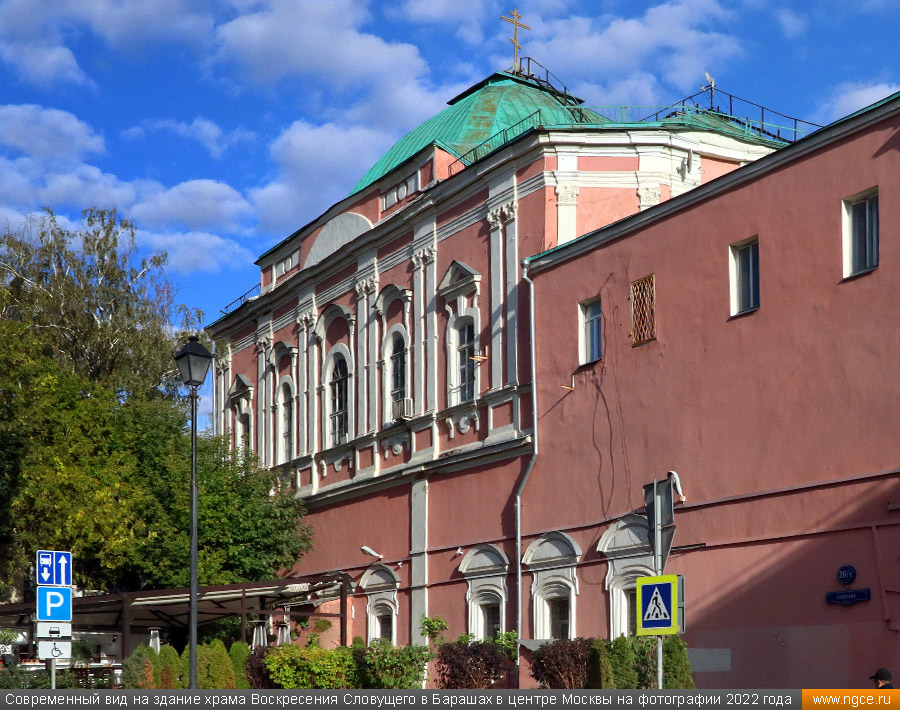

Специалисты инженерной компании «НГКИ» выполнили весьма интересный проект по 3D обмерам храма Воскресения Словущего в Барашах, который находится в центре Москвы на улице Покровка и является одной из самых необычных церковных построек в современной столице. Обмерные работы на этом объекте были произведены методом лазерного сканирования для целей подготовки проекта реставрации этого храма.

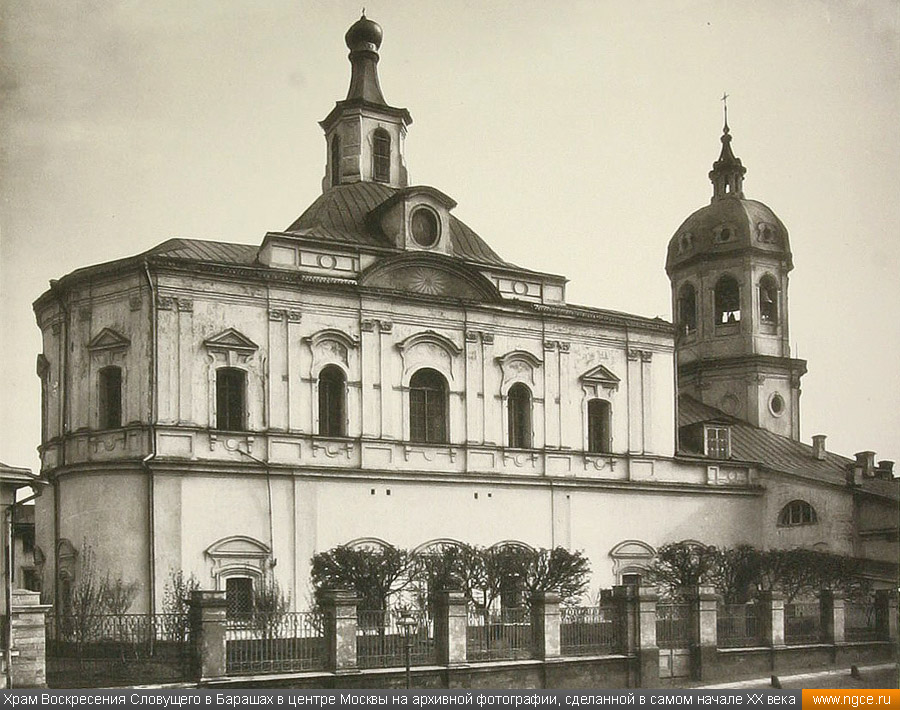

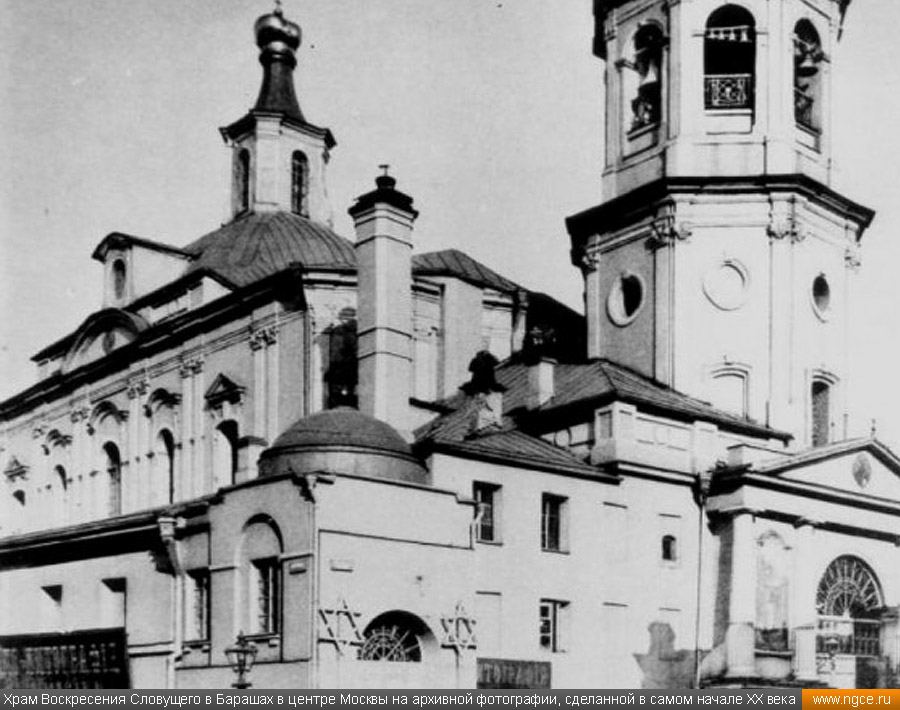

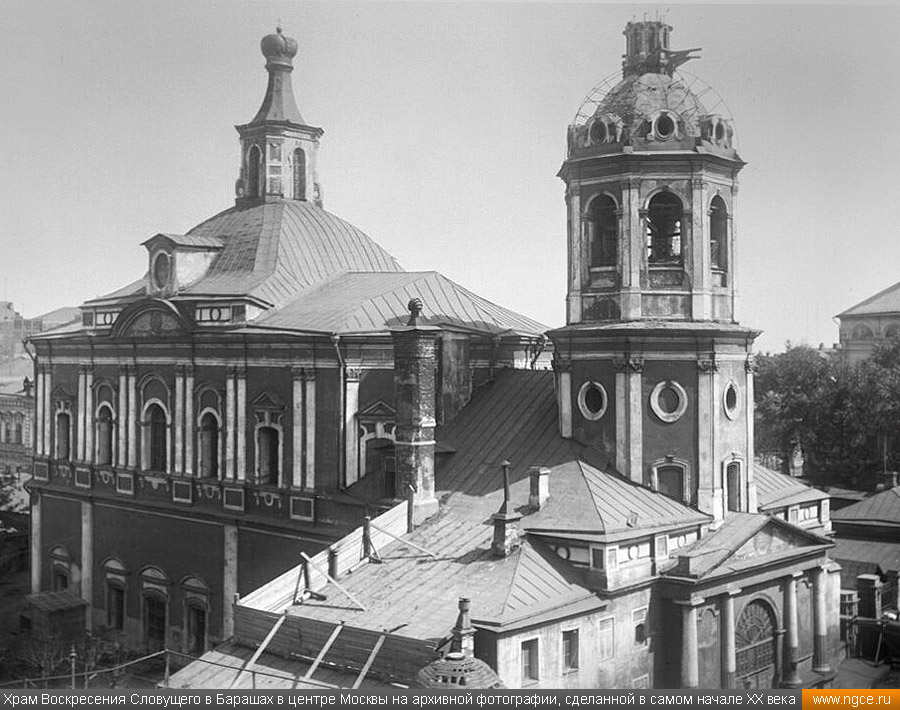

Краткая историческая справка о храме Воскресения Словущего в Барашах

Согласно знаменитому словарю В.И. Даля, бараши — это люди, служба которых заключалась в том, чтобы в походах разбивать шатры и палатки для царя и царской свиты. Именно на востоке Земляного города, неподалёку от Покровских ворот в XVI–XVII веках и располагалась их слобода.

На месте современного храма ранее находилась деревянная церковь Воскресения в Барашах, которая упоминается в Переписной книге начиная с 1620 года, однако в 1652 году деревянная церковь сгорела.

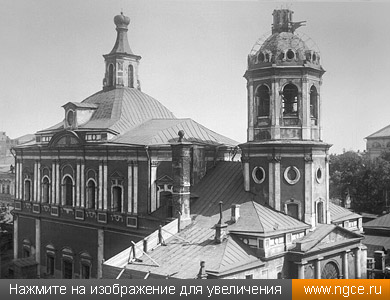

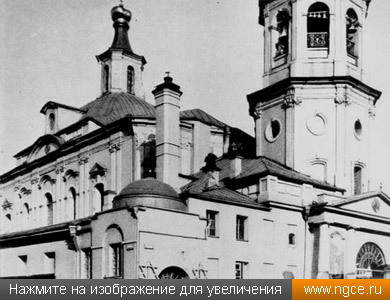

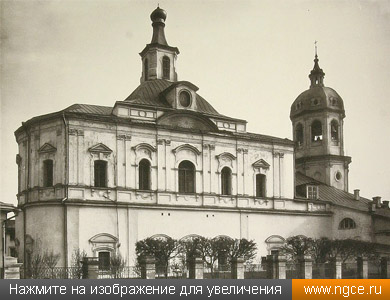

В 1732 году решили построить новую церковь, двухэтажную, с тёплым зимним храмом внизу и неотапливаемым летним во втором ярусе. Строительство каменной церкви было начато в 1733 году, продолжалось сорок лет и завершилось в 1773 году. Также параллельно возведению каменного храма в 1745—1746 годах была разобрана старая и построена новая колокольня. В 1773 году был закончен второй этаж храма, куда был перенесён Престол Воскресения.

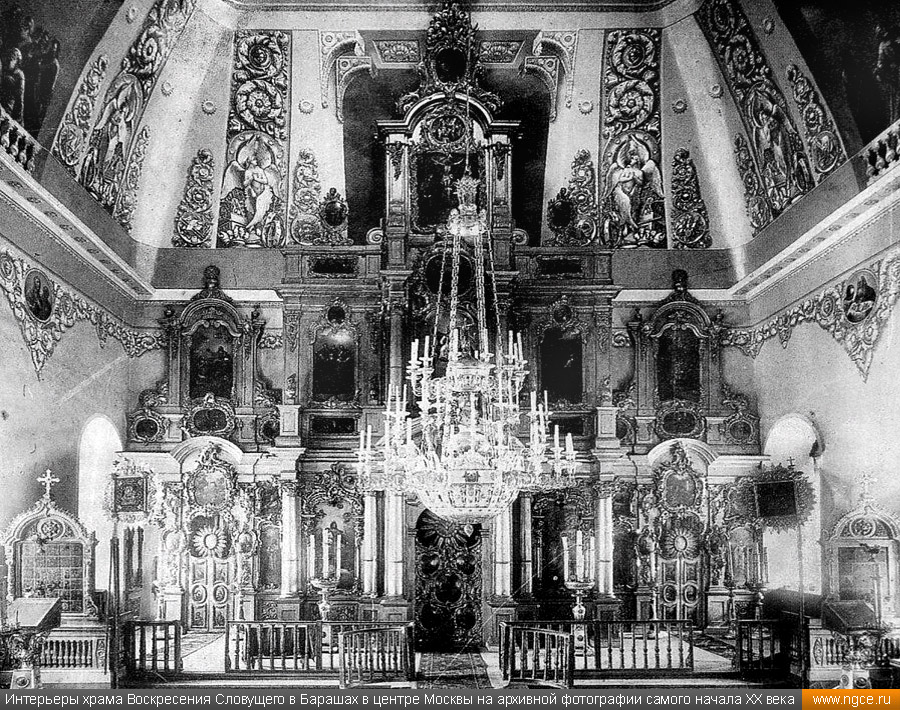

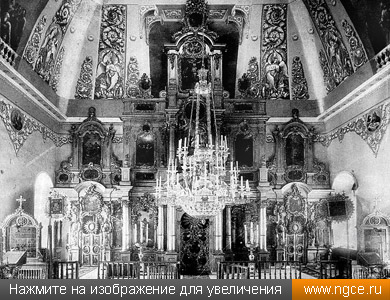

В 1769 году внизу был устроен главный престол Покрова, в связи с разборкой башни Покровских ворот: бывший там образ Покрова Божией Матери перенесли в нижний храм, где центральный Симеоновский престол стал Покровским, а в трапезной устроили новый придел — Симеона и Анны. В 1837 году верхний храм был обновлён на средства Анны Федоровны Мазуриной, тогда же в верхнем храме Севастиановский и Елизаветинский приделы переосвятили в честь святого преподобного Алексия человека Божия и святого Николая.

Сама церковь выстроена «кораблём», планы подклета нижнего и верхнего храма совпадают, что является очень редким и интересным явлением в церковной архитектуре. В целом же в результате всех переделок, изменений и достроек всё здание получило яркий и необычный облик в стиле Аннинского барокко.

В 1929 году храм был закрыт, началась разборка и перестройка здания. В 1930 году была сломана колокольня, с купола храма сброшена большая золочёная корона из дерева, которая долгое время так и валялась возле церкви. На месте колокольни была возведена бесстильная пристройка высотой в два с половиной этажа. Также была сломана половина ограды, а внутри храма всё переделано. Всю роспись забили и убрали под новые перекрытия и потолки. Храм приобрёл облик почти гражданского строения.

Тем не менее, судьба всё же пощадила храм, являвшийся памятником архитектуры XVIII века, и несмотря ни на что, пострадал он не настолько сильно, как это могло бы произойти. С начала 1930-х до начала 1950-х годов здание храма занимала администрация московских лагерей ГУЛАГа — Управление исправительно-трудовых лагерей и колоний Московской области, а с 1960-х по 1990-е годы здесь размещались Управление пожарной охраны Москвы и пенсионный отдел ГУВД.

27 января 2016 года здание храма Воскресения Словущего в Барашах было передано Русской православной церкви, вскоре возобновившей богослужения. Полностью действие храма восстановлено в 2017 году. С 2025 года данный храм находился в перечне объектов, критически нуждавшихся в срочной реставрации.

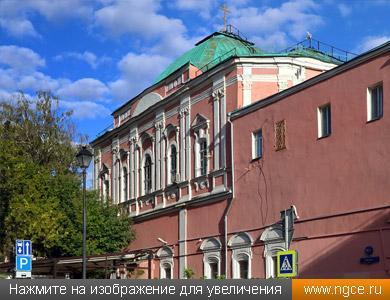

Несмотря на утрату колокольни, к началу обследований для подготовки реставрации здание самой церкви находилось в удовлетворительном состоянии, сохраняло исключительно важную градостроительную роль и представляло большую историко-художественную ценность, возродить которую в былой красе и было решено, проведя полноценную реставрацию храма.

3D обмеры храма Воскресения Словущего в Барашах для целей реставрации

К нам обратились представители реставрационной компании, которой была поручена разработка проекта реставрации храма Воскресения Словущего в Барашах, с просьбой осуществить точные 3D обмеры данного исторического здания методом лазерного сканирования в реальных цветах, а затем по данным этих обмеров подготовить полный комплект обмерных чертежей.

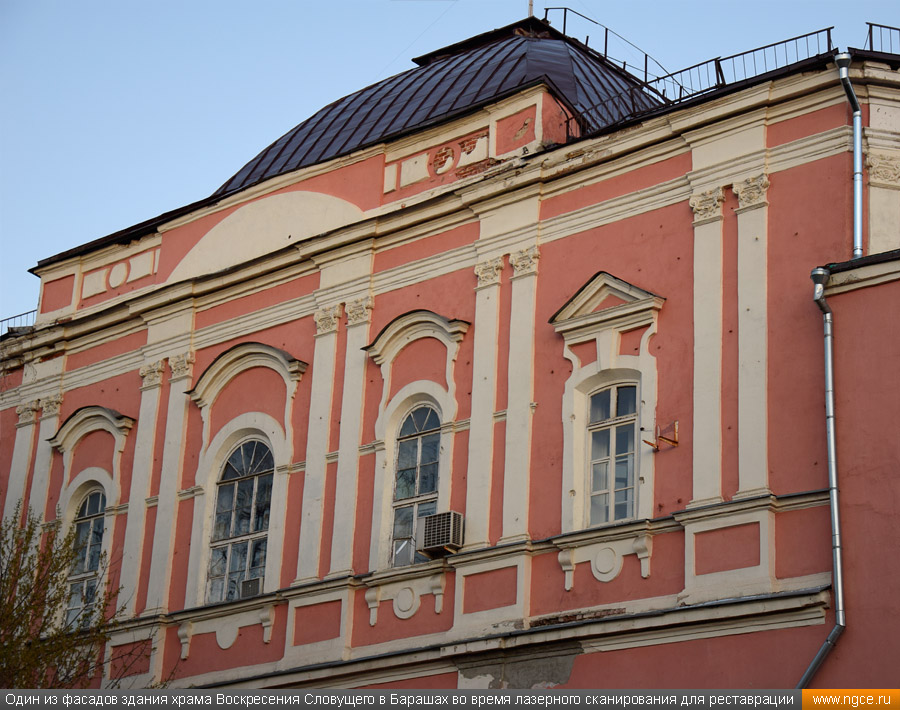

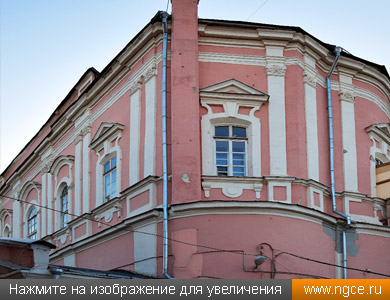

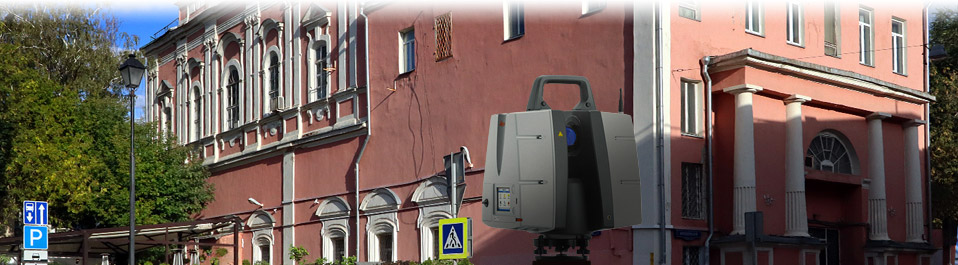

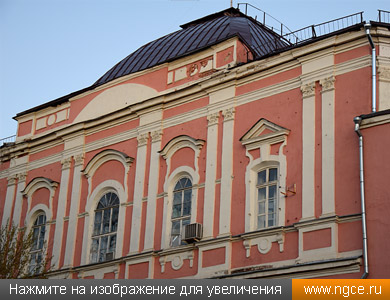

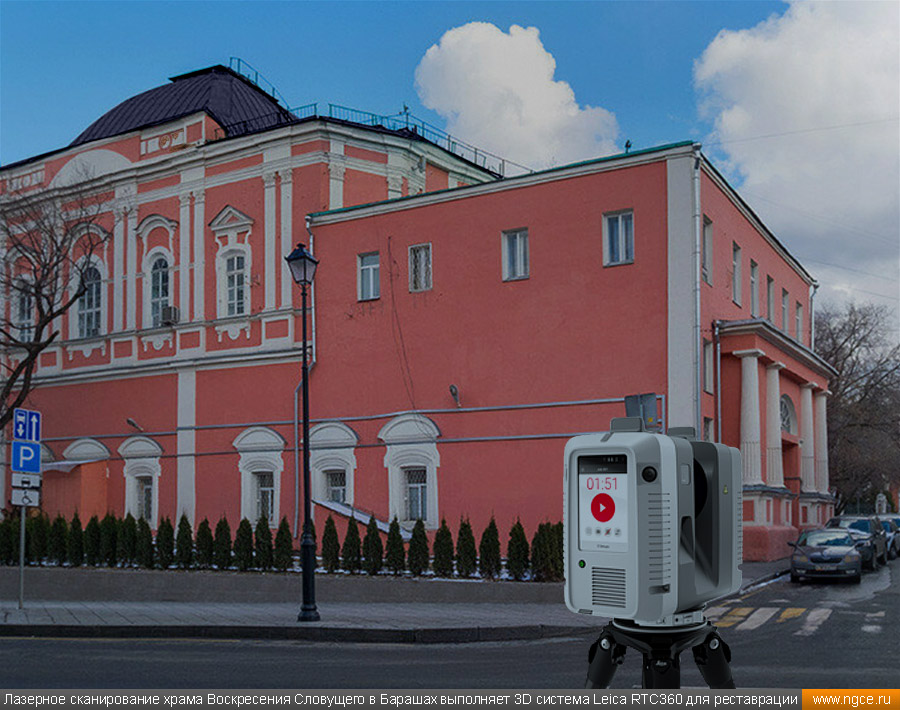

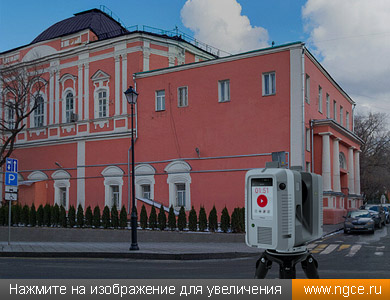

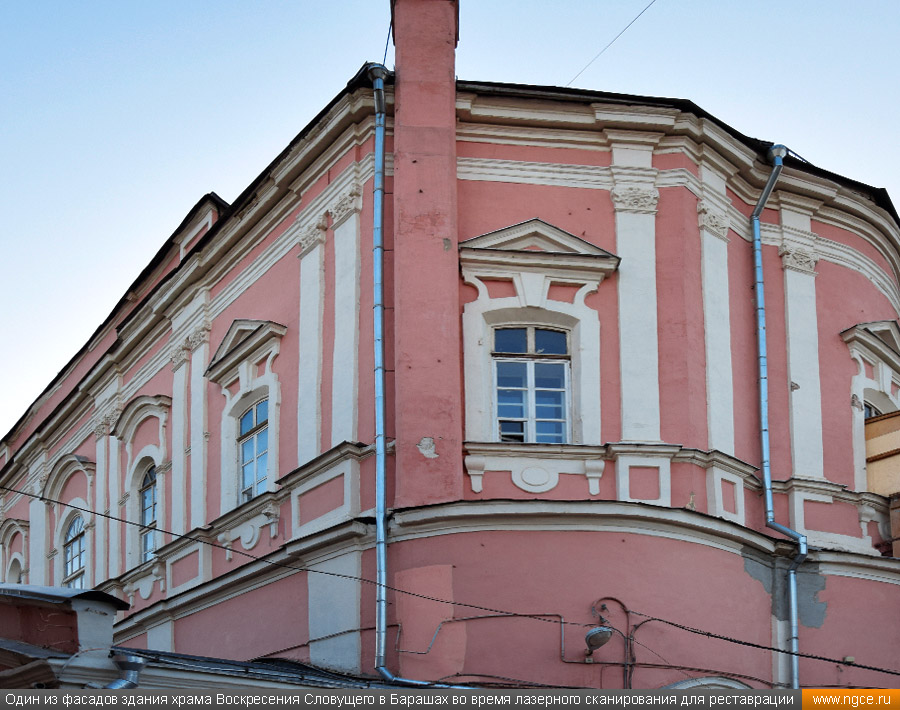

На полевом этапе работ наши специалисты выполнили 3D лазерное сканирование фасадов, кровли и всех интерьеров храма Воскресения Словущего в Барашах. Полевой этап работ был осуществлён нашими специалистами с помощью сразу двух 3D лазерных сканеров — Leica ScanStation P40 и Leica RTC360. Оба этих лазерных сканера имеют свои преимущества и использовались нашими специалистами для решения разных задач.

3D обмеры всего храма Воскресения Словущего в Барашах, включая обмеры фасадов и кровли здания, а также всех интерьеров, были выполнены в реальных цветах и суммарно заняли пять рабочих дней.

Подготовка комплекта обмерных чертежей по данным лазерного сканирования

Когда полевой этап работ был успешно завершён, наши инженеры приступили к камеральной стадии работ по этому проекту.

На камеральном этапе работ нашими специалистами была произведена сшивка полученных на полевом этапе сканов в единую точечную 3D модель, а также очистка полученных облаков точек лазерного сканирования от всех посторонних шумов и лишних объектов. Далее по полученной точной обмерной 3D модели здания храма нашими специалистами был подготовлен полный комплект обмерных чертежей: построены поэтажные планы, чертежи фасадов, разрезы, шаблоны элементов декора.

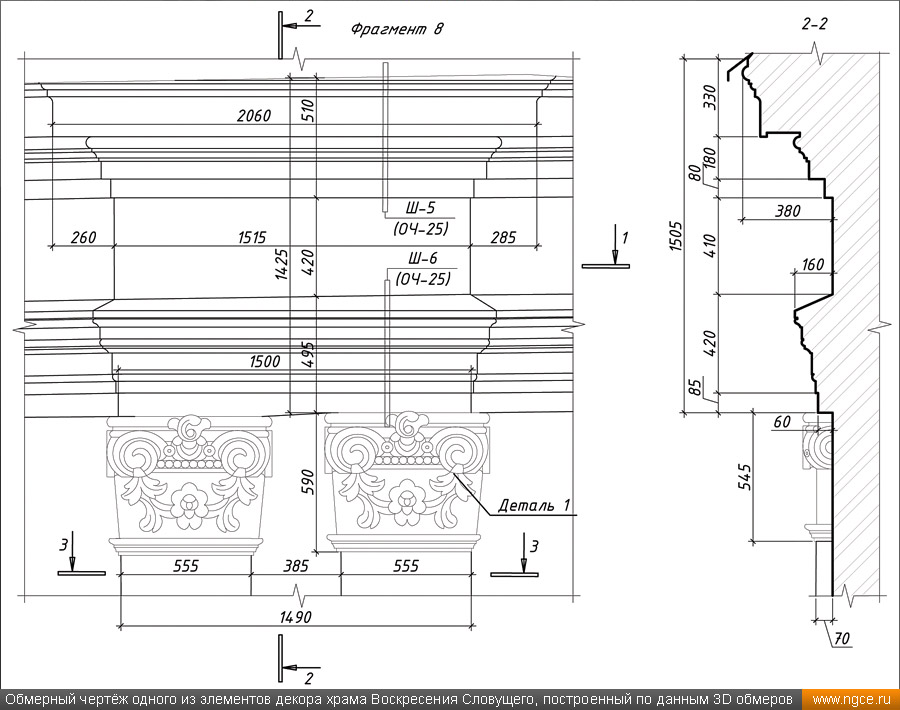

Ниже вы можете посмотреть примеры скриншотов точных обмерных чертежей храма Воскресения Словущего в Москве, построенных нашими специалистами по данным выполненного лазерного сканирования.

Обмерные чертежи храма Воскресения Словущего в Барашах

Более подробно ознакомиться с некоторыми обмерными чертежами, подготовленными по результатам произведённых точных 3D обмеров здания храма Воскресения Словущего в Барашах, вы сможете, скачав следующие файлы чертежей в формате PDF:

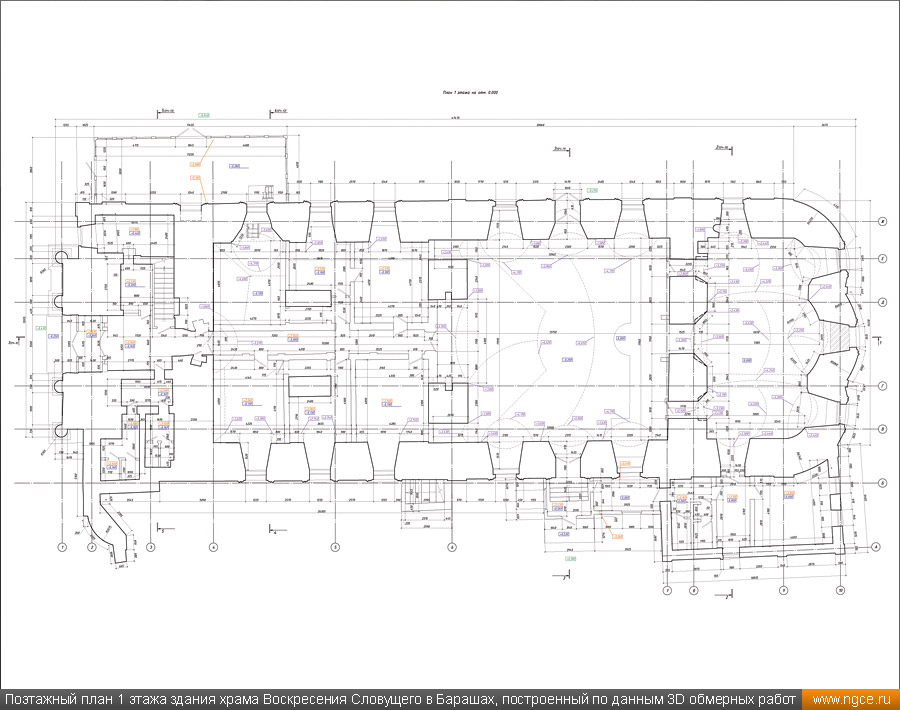

— обмерный план первого этажа здания храма Воскресения Словущего в Барашах;

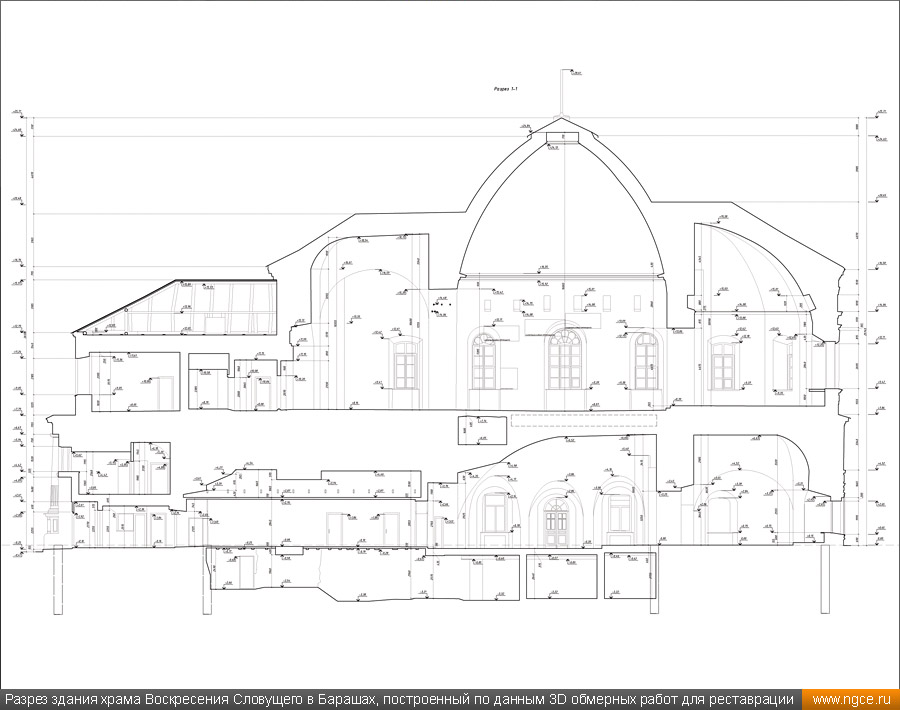

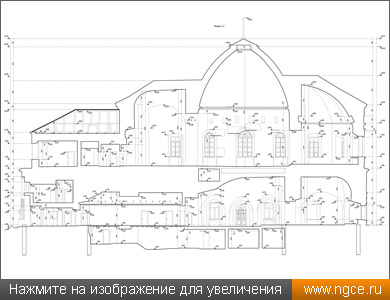

— разрез 1-1 здания храма Воскресения Словущего в Барашах;

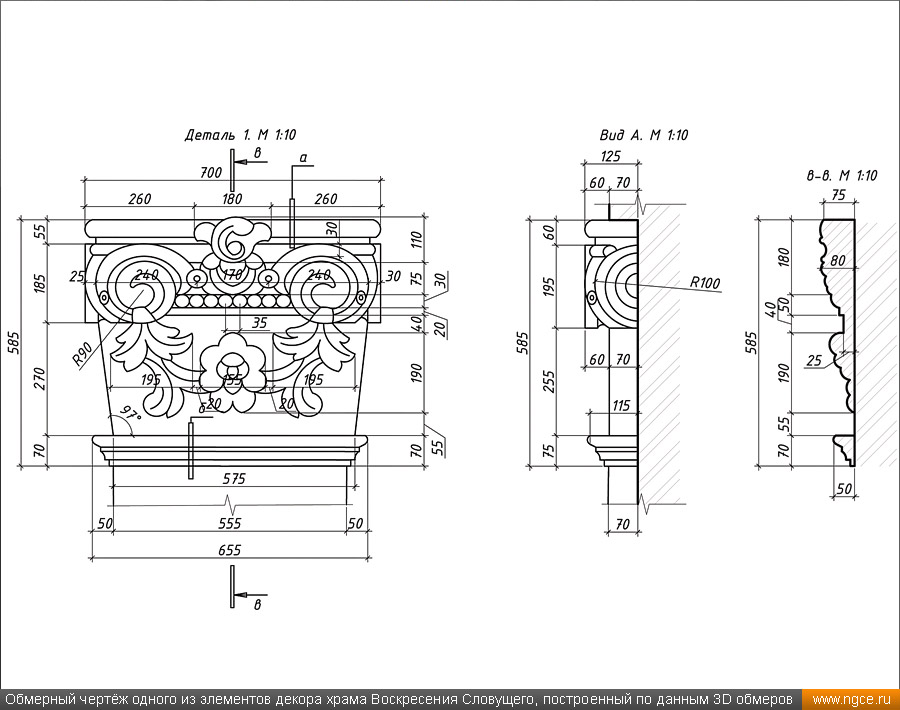

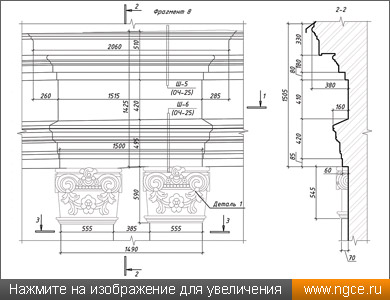

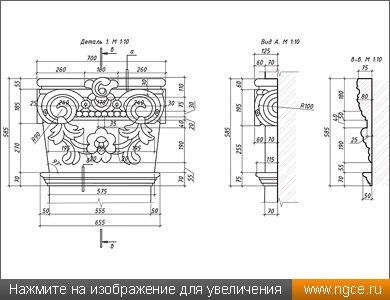

— обмерный чертёж элементов декора храма Воскресения Словущего.

Фотограмметрическая съёмка настенной живописи и создание ортофото

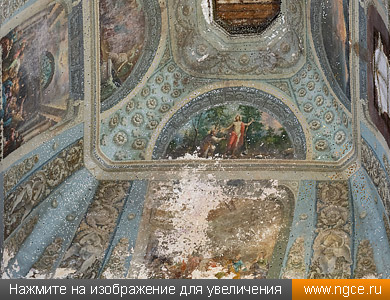

Пока наши специалисты занимались созданием обмерных чертежей храма Воскресения Словущего в Барашах, в самом храме продолжались подготовительные к реставрации работы, а также обследования строительных конструкций. Когда были вскрыты потолки верхнего храма, то под ними была обнаружена историческая роспись стен с православными сюжетами. Чтобы архитекторы-реставраторы смогли точно восстановить всю историческую настенную роспись, вновь были привлечены наши инженеры, которые произвели фотограмметрическую съёмку всей живописи храма и создали облака точек из данных лазерного сканирования и фотограмметрической съёмки, а также ортофотоизображения всех развёрток цилиндрических и сферических элементов живописи и их общих видов.

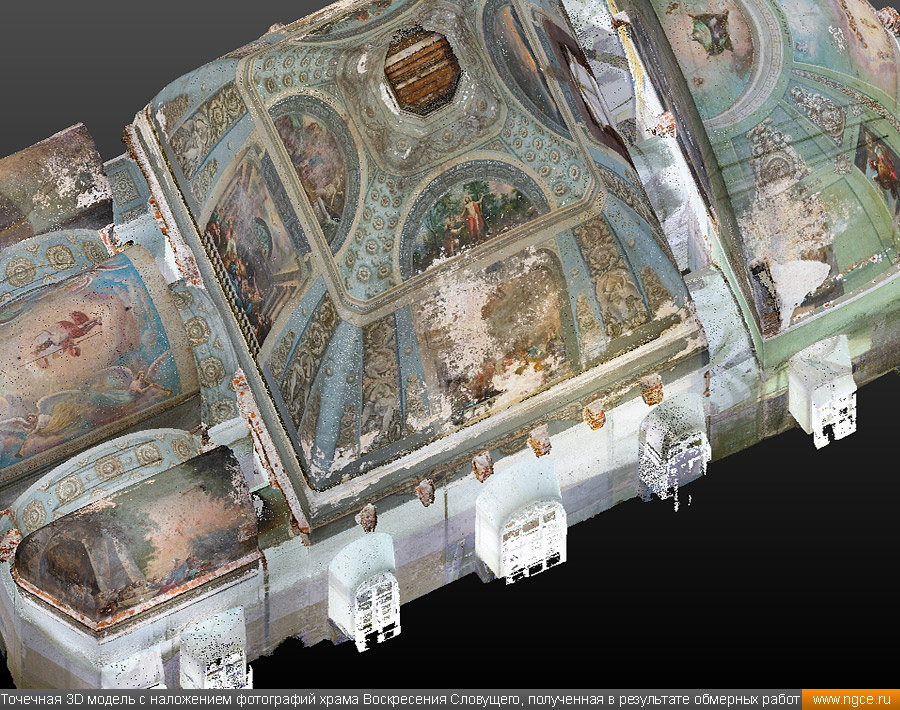

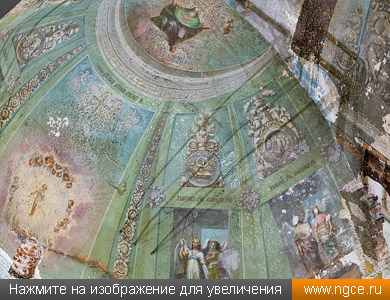

Ниже вы можете ознакомиться с некоторыми примерами обмерных точечных 3D моделей с наложением фотографий храма Воскресения Словущего в Москве, построенных нашими специалистами по данным 3D лазерного сканирования и фотограмметрической съёмки.

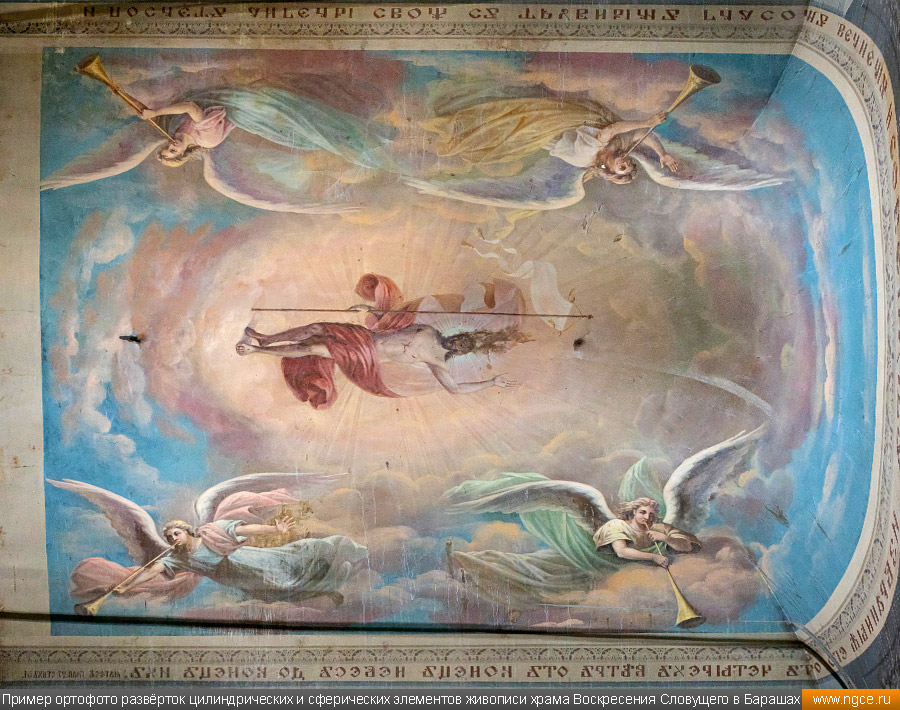

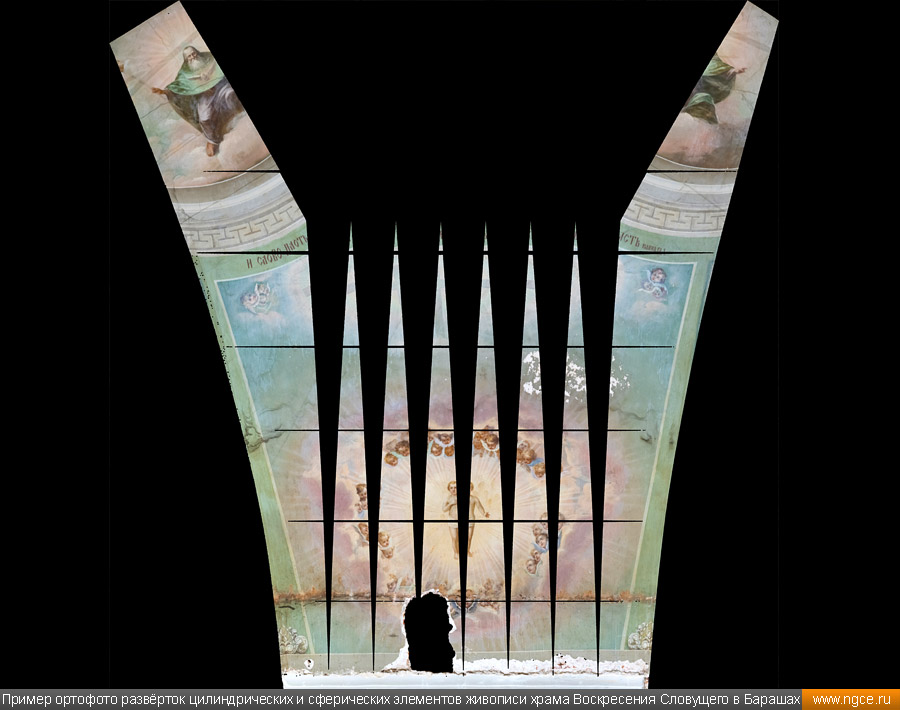

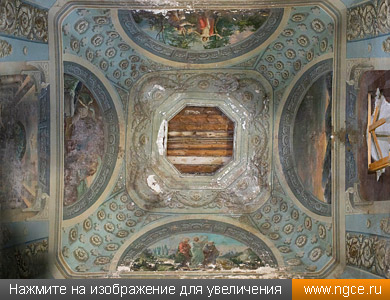

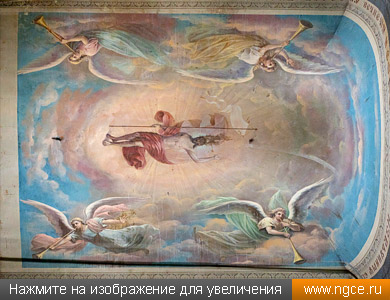

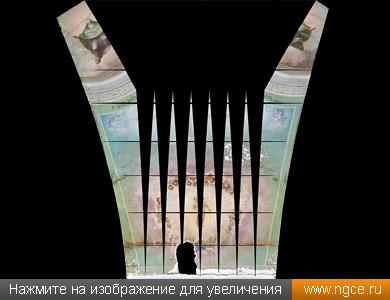

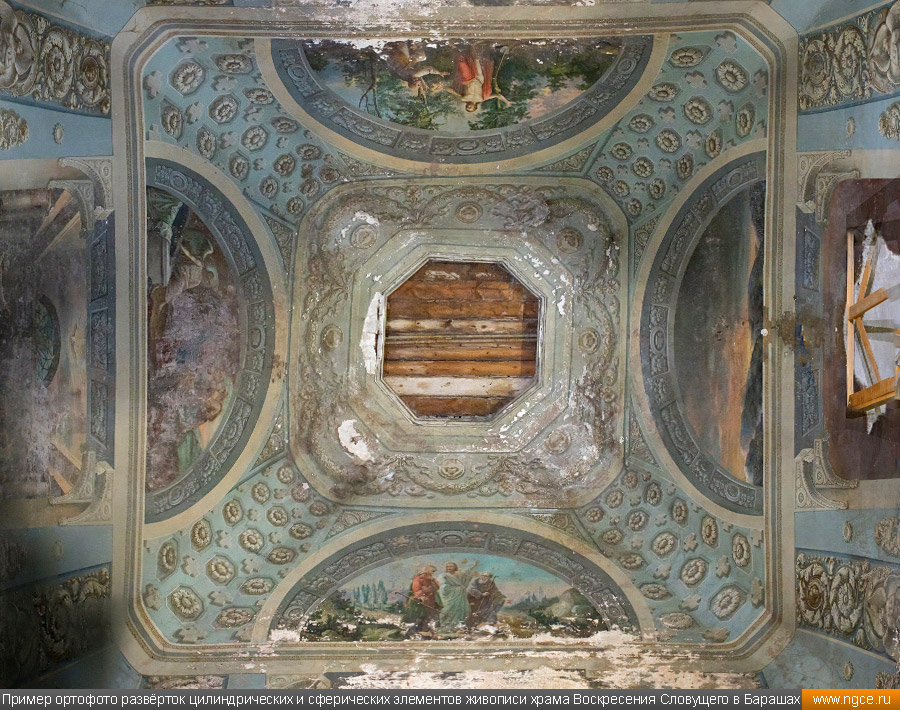

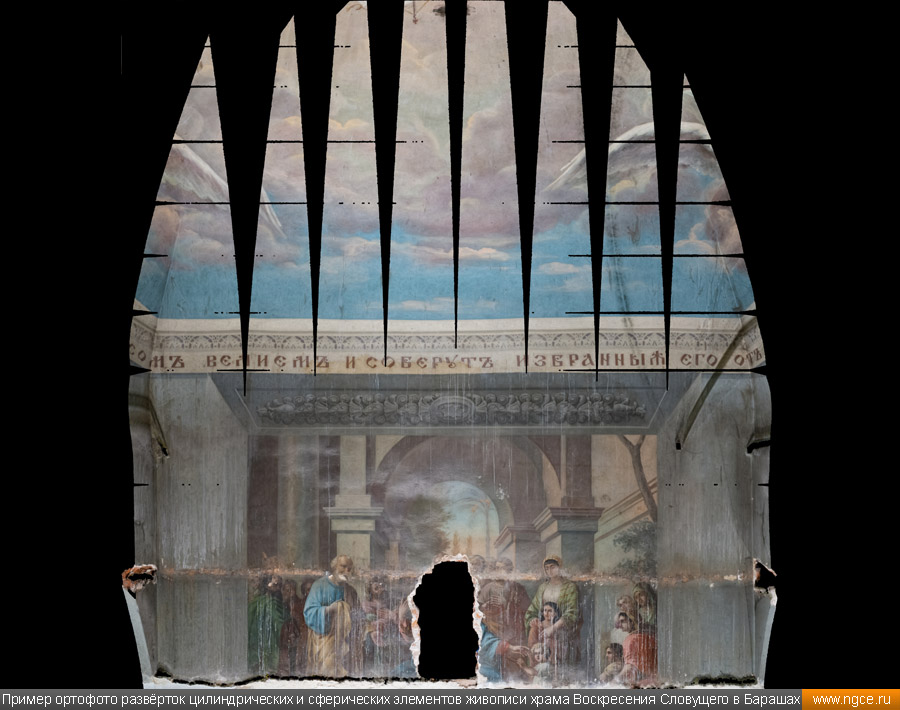

Ниже вы можете ознакомиться с примерами ортофотоизображений храма Воскресения Словущего в Москве, созданных нашими специалистами по данным лазерного сканирования и фотограмметрической съёмки.
