Обмеры и 3D моделирование фасадов Белорусского вокзала для 3D mapping

Специалисты инженерной компании «НГКИ» выполнили проект по лазерному сканированию и 3D моделированию фасадов здания Белорусского вокзала в Москве. Точные обмерные работы и построение обмерных 3D моделей были произведены для целей 3D mapping.

Технология 3D мэппинга и необходимость лазерного сканирования для неё

3D мэппинг или видео-мэппинг — современная технология проведения световых и лазерных представлений, главный принцип которой заключён в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Чтобы в ходе подобных шоу видеоконтент транслировался на неровную поверхность объекта без ненужных искажений или же теней, постановщикам на стадии проектирования представления требуется актуальная и точная 3D модель этого объекта — так называемая «3D маска». Эта 3D маска вводится в компьютер, который затем распределяет весь необходимый контент между транслирующими изображение проекционными установками.

Для целей подготовки 3D маски требуется не только точная, но и актуальная модель объекта с учётом его состояния и с отображением различных элементов. Такую модель можно получить лишь в результате проведения архитектурных обмеров всего объекта. Из всех существующих методов производства обмерных работ только лазерное сканирование в состоянии обеспечить и высокую точность, и необходимую детальность результатов съёмки. Кроме того, технология 3D сканирования позволяет без потери в качестве произвести обмерные работы достаточно быстро, сэкономив массу времени.

Краткая историческая справка о здании Белорусского вокзала

Белорусский вокзал — один из самых старых вокзалов Москвы. Он появился на карте столицы во второй половине XIX века, когда начинали строить железную дорогу до Смоленска. Строительство вокзала, первоначально получившего название Смоленский, началось в конце апреля 1869 года, он стал шестым по счёту вокзалом Москвы. Торжественное открытие Московско-Смоленской железной дороги состоялось 19 сентября 1870 года. Своё же нынешнее название он получил в мае 1936 года после очередной реорганизации железных дорог. Белорусский вокзал сразу после своей постройки стал знаковым архитектурным объектом города.

Самый западный из столичных, Белорусский вокзал не зря называют вокзалом Победы: именно отсюда в годы войны увозили эшелоны солдат на Западный фронт, сюда же привозили и раненых, и, что самое главное, сюда возвращались из Берлина с Победой наши деды и прадеды. Тот самый знаменательный день, 21 июля 1945 года, когда главный эшелон с демобилизованными бойцами Красной Армии, украшенный транспарантом «Мы из Берлина», прибыл на Белорусский вокзал, навсегда вошёл в историю как день торжественной встречи победителей.

Лазерное сканирование фасадов здания Белорусского вокзала для целей видеомэппинга

С целью проектирования оформления праздничного концерта со световым шоу и видеотрансляциями на фасады здания Белорусского вокзала давние партнёры компании «НГКИ», организующие яркие праздничные представления с видеотрансляцией на стены зданий и сооружений по технологии 3D mapping (видео-мэппинг), обратились к нам с просьбой выполнить лазерное сканирование и 3D моделирование фасадов, выходящих на площадь перед вокзалом, и территории самой площади.

Наши специалисты выполнили лазерное сканирование и 3D моделирование фасадов здания Белорусского вокзала и территории прилегающих площади и автомобильной стоянки для целей планирования мероприятия, посвящённого празднованию годовщины победы в Великой Отечественной войне, включая видеомэппинг (3D mapping).

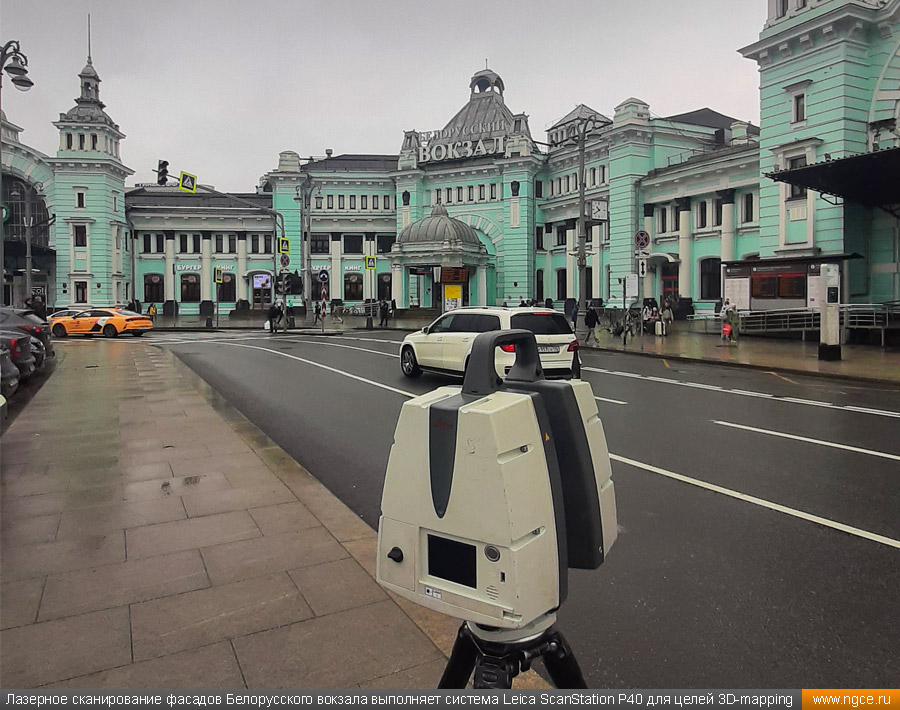

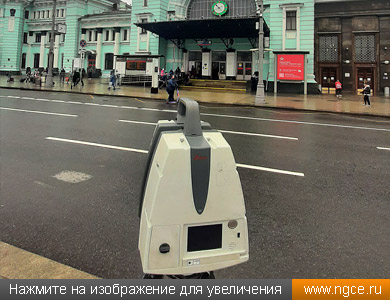

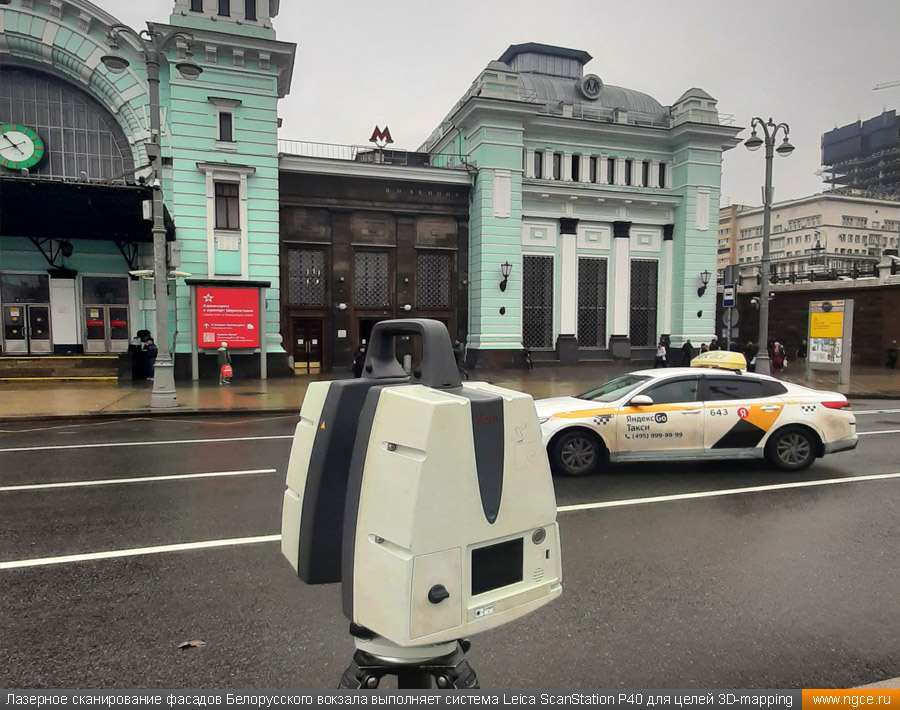

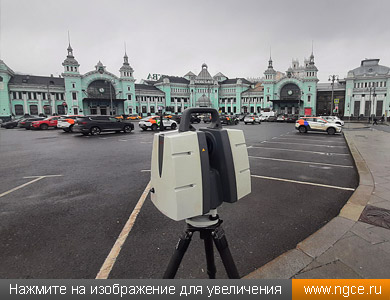

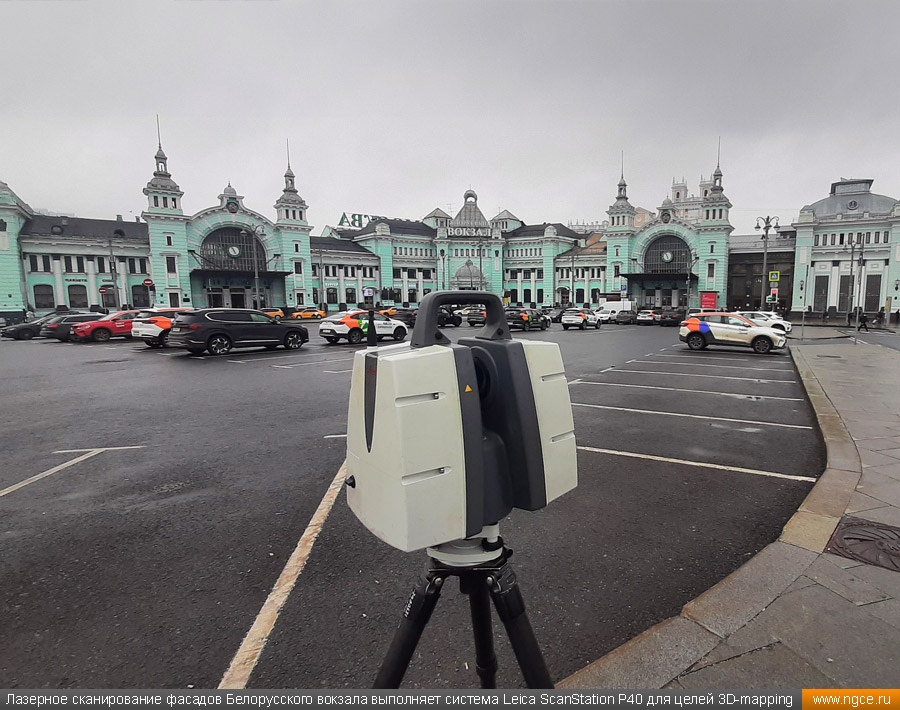

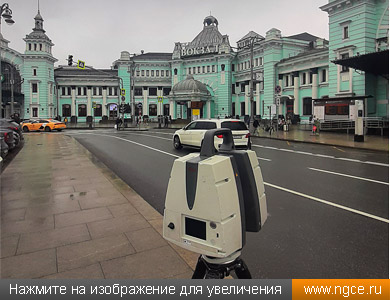

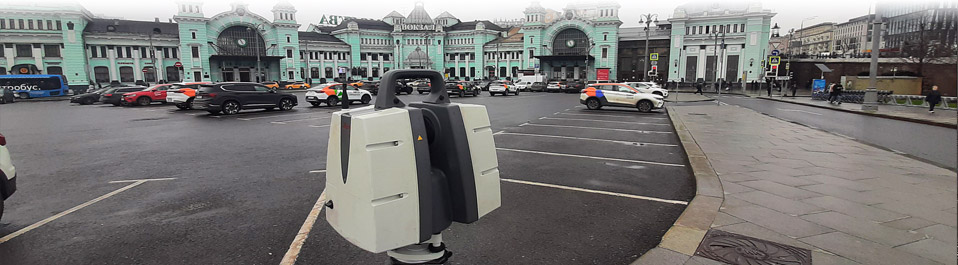

Лазерное сканирование фасадов здания Белорусского вокзала и прилегающей к нему территории было произведено нашими специалистами лазерной сканирующей системой Leica ScanStation P40.

Как правило, традиционные геодезические работы на подобных объектах затруднены из-за большого количества пешеходов и проезжающих автомобилей. Но одно из явных преимуществ технологии 3D лазерного сканирования заключается в том, что перестановка лазерного сканера и непосредственно сам процесс измерений на станции занимает от 1 до 3 минут, что позволяет специалисту выбирать оптимальное количество стоянок для достижения максимального результата.

3D моделирование фасадов здания Белорусского вокзала для целей видеомэппинга

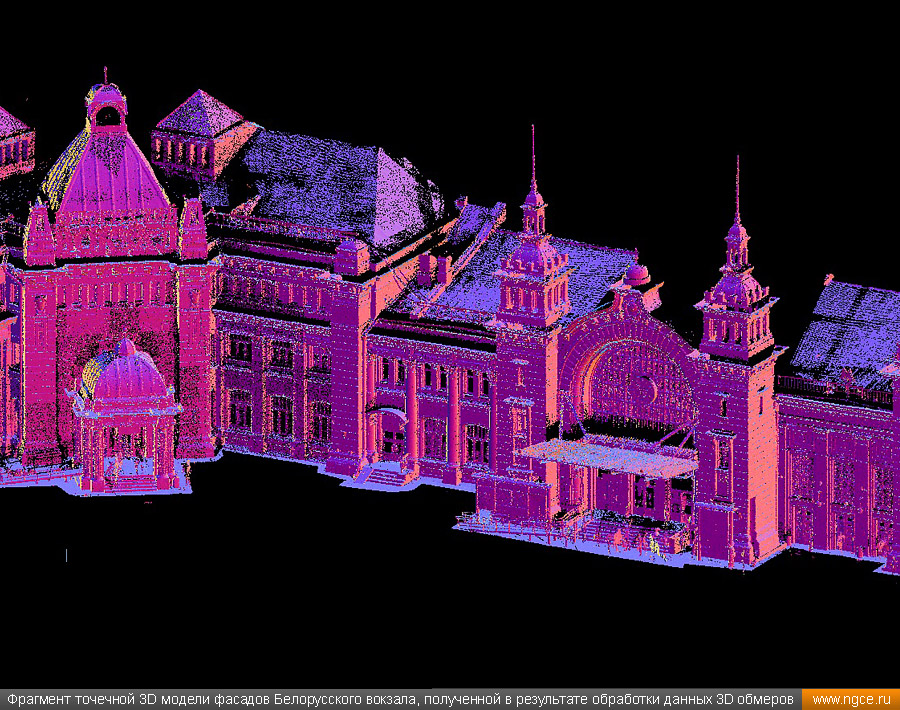

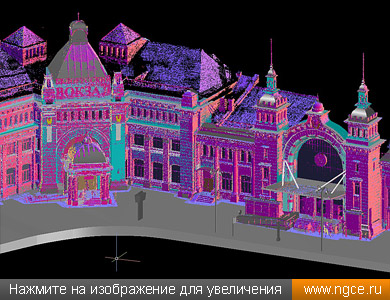

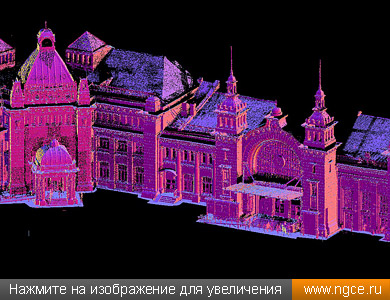

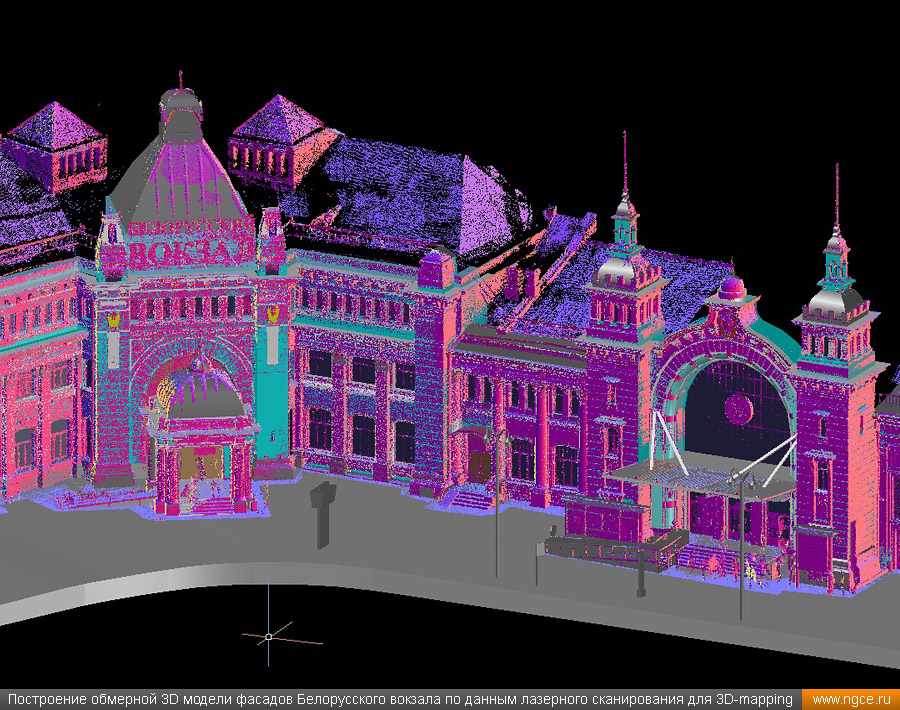

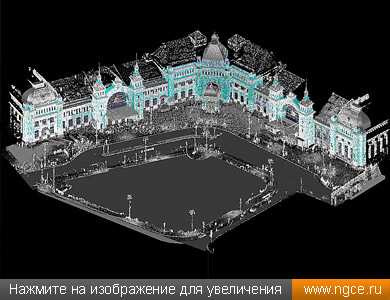

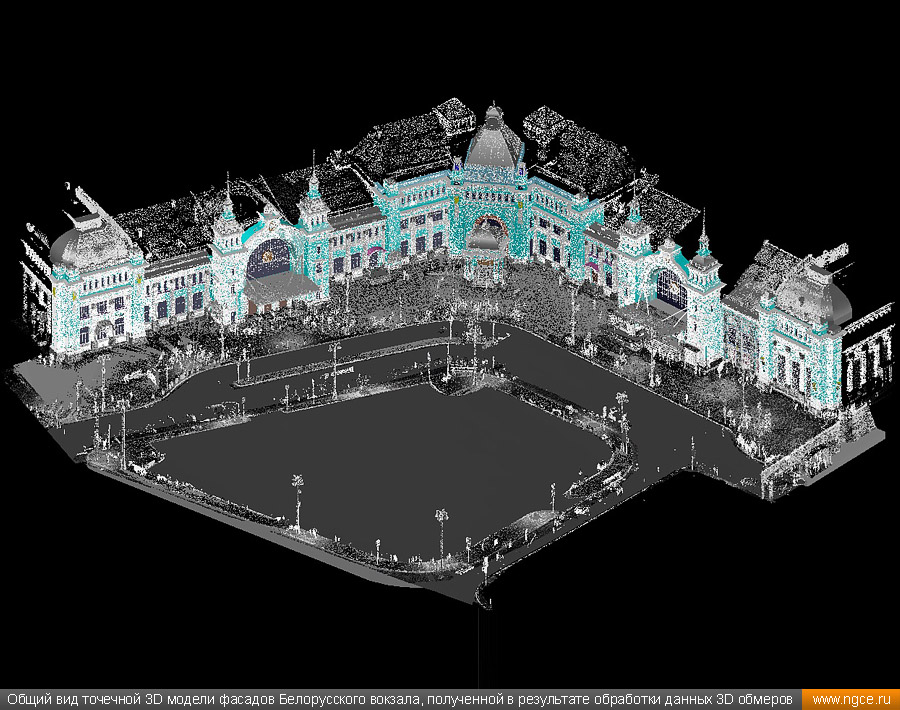

На камеральной стадии нашими специалистами производилось уравнивание полученных сканов в единую точечную 3D модель, а затем выполнено построение обмерной 3D модели фасадов вокзала и прилегающей к нему территории в программном обеспечении Autodesk AutoCAD.

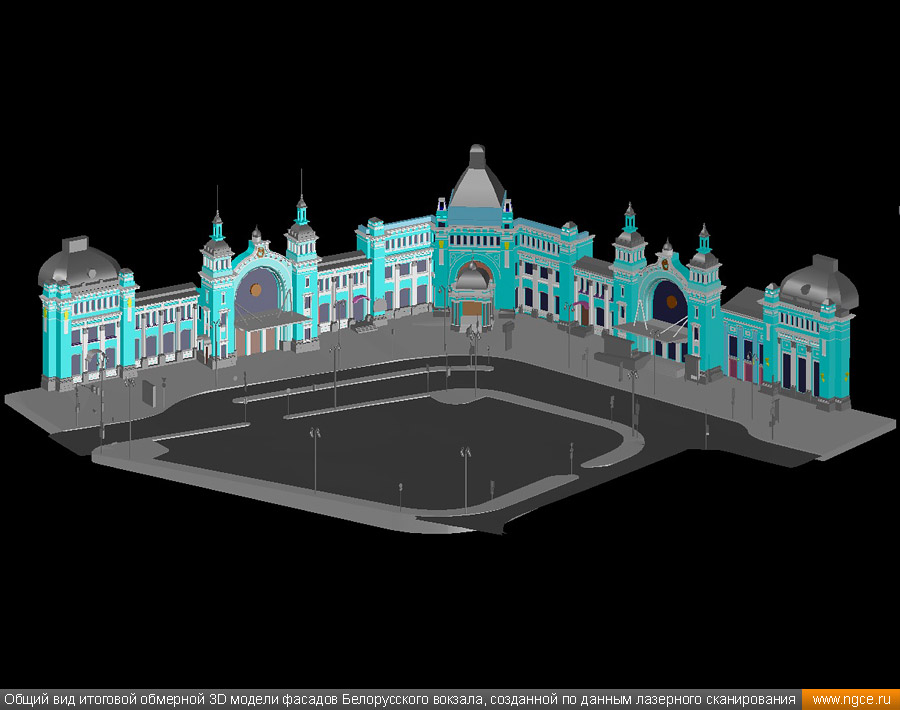

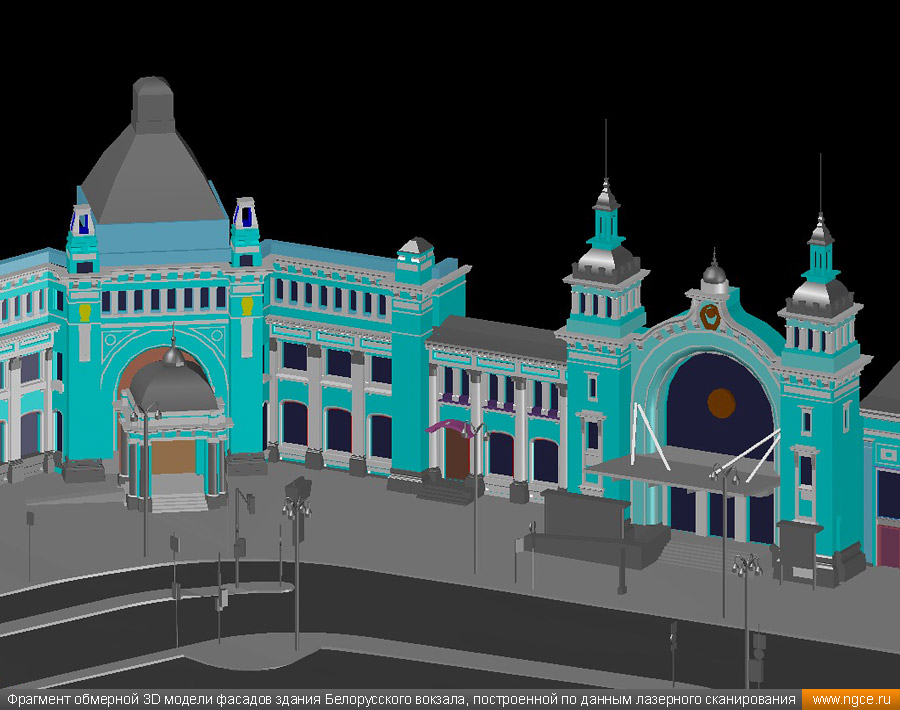

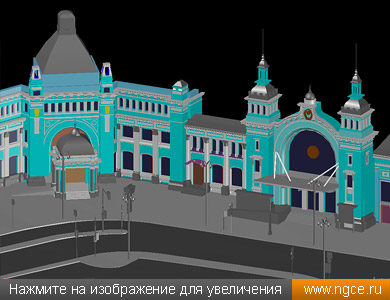

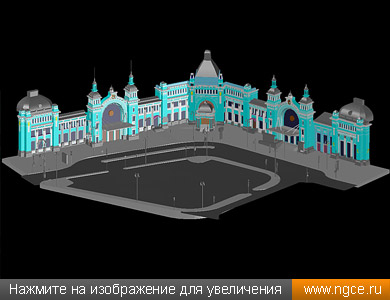

В результате всех выполненных работ нашими специалистами была построена точная обмерная 3D модель фасадов здания Белорусского вокзала с высокой степенью детализации. На итоговой 3D модели были показаны все основные конструктивные элементы, в том числе элементы декора, оконные и дверные проёмы, фрагменты кровли в реальных размерах. На площади перед вокзалом была отмоделирована проезжая часть и тротуары, территория автомобильной стоянки, мачты освещения, дорожные знаки, информационные стенды.

Работа, выполненная нашей компанией, полностью удовлетворила нашего Заказчика, и он, как всегда, остался очень доволен качеством и оперативностью очередного выполненного совместного проекта.

Лазерное сканирование для целей 3D mapping: наши проекты

Наша компания уже много лет проводит обмерные работы методом лазерного сканирования для целей 3D-мэппинга. Вот перечень некоторых наших проектов, реализованных в этой сфере:

— Лазерное сканирование и построение 3D модели зданий и территории Суздальского кремля для 3D мэппинга;
— Лазерное сканирование и построение 3D модели фасадов и дворовой территории Дома Пашкова для 3D mapping;
— Лазерное сканирование и построение 3D модели фасадов и территории Главного здания МГУ для видео-мэппинга;
— Лазерное сканирование и построение точной 3D модели Останкинской телебашни для целей видео-мэппинга;
— 3D лазерное сканирование и построение трёхмерной модели Андреевского моста в Москве для 3D мэппинга;
— Лазерное сканирование и 3D моделирование фасадов университета в Каире для целей 3D mapping;
— Лазерное сканирование и 3D моделирование прогулочного судна для проведения корпоративов и праздников;
— Обмеры изображений на водном экране методом 3D лазерного сканирования;
— Лазерное сканирование и 3D моделирование Светлановского зала ММДМ;
— Лазерное сканирование и 3D моделирование исторического здания в Пекине;
— Лазерное сканирование и создание точной 3D модели фасада Большого театра;
— Лазерное сканирование и создание 3D модели фасадов Центрального Детского мира;
— Лазерное сканирование и создание 3D модели фасадов здания Министерства Обороны;
— Лазерное сканирование и 3D модель фасада павильона «Центральный» на ВДНХ;
— Лазерное сканирование и 3D моделирование фонтана «Золотой колос» на ВДНХ;
— Лазерное сканирование и 3D моделирование фасада павильона «Космос» на ВДНХ;
— 3D сканирование и моделирование Зала Славы музея Великой Отечественной войны на Поклонной горе;
— 3D сканирование и построение точной модели главного фасада театра Российской Армии для видео-мэппинга;
— Обмеры проекционного купола планетария в Санкт-Петербурге;
— Создание 3D модели зала музея Современной истории России для 3D мэппинга.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах современного строительства, архитектуры, историко-культурного наследия с применением инновационной технологии 3D лазерного сканирования. По полученным данным обмерных работ наша компания проводит подготовку традиционных плоских чертежей или выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе для московских международных фестивалей «Круг Света», различных выставок, праздничных мероприятий, концертов. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующей странице раздела «Услуги» нашего сайта:
