Лазерное сканирование и 3D моделирование фасадов зданий и территории Суздальского кремля для 3D mapping

3D обмеры и моделирование фасадов зданий и территории Суздальского кремля

27.12.2023 г.

Инженерная компания «НГКИ» выполнила лазерное сканирование и 3D моделирование фасадов зданий и территории Суздальского кремля для целей видеомэппинга (3D mapping). Сам город Суздаль, расположенный во Владимирской области, является известнейшим городом-заповедником, а Суздальский кремль — это его древнейшая часть, ядро этого старинного русского города, существующее с X века. Суздальский кремль является объектом культурного наследия России федерального значения и находится в оперативном управлении Владимиро-Суздальского музея-заповедника.

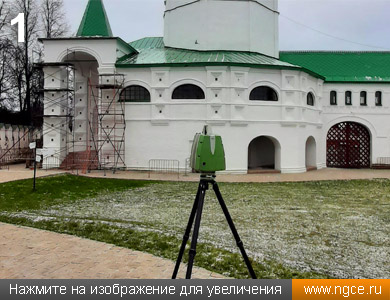

Для целей проектирования оформления представления со световым шоу и видеотрансляциями на стены и здания кремля в период празднования Нового года и Рождества Христова в кремле города Суздаля нашие давние партнёры, организующие разнообразные праздничные представления с видеотрансляцией на стены зданий по технологии 3D mapping (видео-мэппинг), обратились к нам с просьбой выполнить лазерное сканирование двора Суздальского кремля, включая внутреннюю сторону стен кремля и все фасады зданий, выходящие во двор (фото 1, 2).

Лазерное сканирование фасадов, стен и территории Суздальского кремля производится системой Leica ScanStation P20 Лазерное сканирование фасадов, стен и территории Суздальского кремля производится системой Leica ScanStation P20

Технология 3D мэппинга и необходимость лазерного сканирования для неё

3D мэппинг или видео-мэппинг — современная технология проведения световых и лазерных представлений, главный принцип которой заключён в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Чтобы в ходе подобных шоу видеоконтент транслировался на неровную поверхность объекта без ненужных искажений или же теней, постановщикам на стадии проектирования представления требуется актуальная и точная 3D модель этого объекта — так называемая «3D маска». Эта 3D маска вводится в компьютер, который затем распределяет весь необходимый контент между транслирующими изображение проекционными установками.

Для целей подготовки 3D маски требуется не только точная, но и актуальная модель объекта с учётом его состояния и с отображением различных элементов. Такую модель можно получить лишь в результате проведения архитектурных обмеров всего объекта. Из всех существующих методов производства обмерных работ только лазерное сканирование в состоянии обеспечить и высокую точность, и необходимую детальность результатов съёмки. Кроме того, технология 3D сканирования позволяет без потери в качестве произвести обмерные работы достаточно быстро, сэкономив массу времени.

Лазерное сканирование и построение 3D модели Суздальского кремля

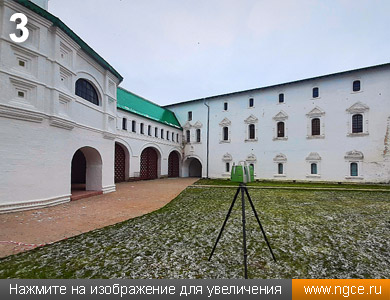

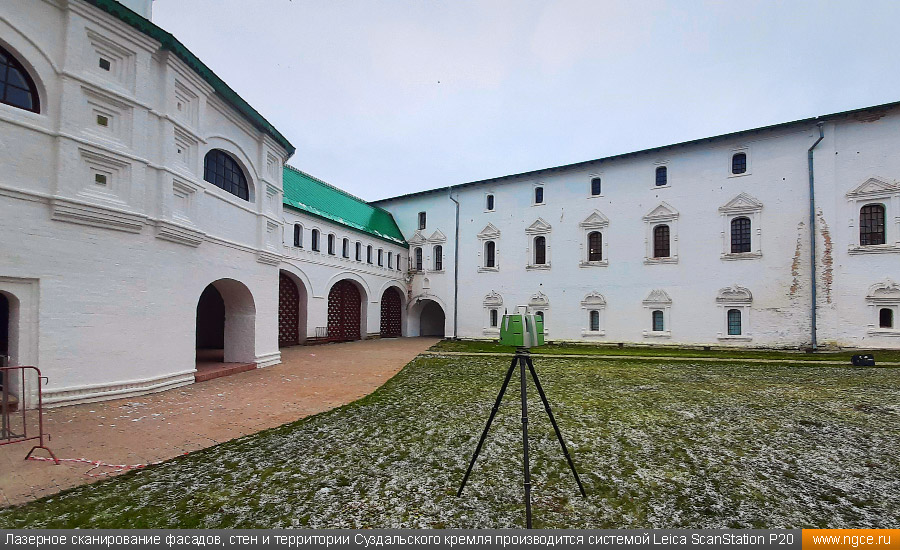

Лазерное сканирование Суздальского кремля было проведено нашими специалистами системой Leica ScanStation P20 (фото 3) всего лишь за один рабочий день. На полевом этапе никаких особенных сложностей не возникло, обмерные работы были выполнены нами максимально оперативно, поэтому приступить к камеральному этапу мы смогли уже на следующий день, возвратившись в Москву.

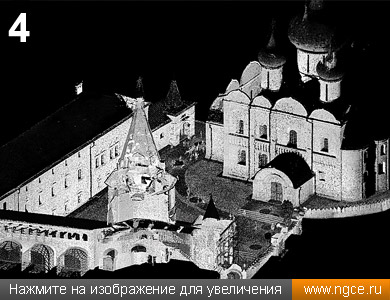

На камеральной стадии работ нашими специалистами была произведена обработка и сшивка полученных сканов в единую точечную 3D модель (фото 4), а затем выполнено построение обмерной 3D модели интересующих нашего Заказчика частей кремля.

Лазерное сканирование фасадов, стен и территории Суздальского кремля производится системой Leica ScanStation P20 Обмерная точечная 3D модель — сшитое и обработанное облако точек лазерного сканирования Суздальского кремля

Поскольку наш Заказчик планировал транслировать изображения только лишь на фасады зданий, выходящие во двор Суздальского кремля, а также на внутреннюю сторону стен кремля, нами осуществлялось лазерное сканирование и 3D моделирование только части стен и фасадов — именно тех, которые и интересовали нашего Заказчика.

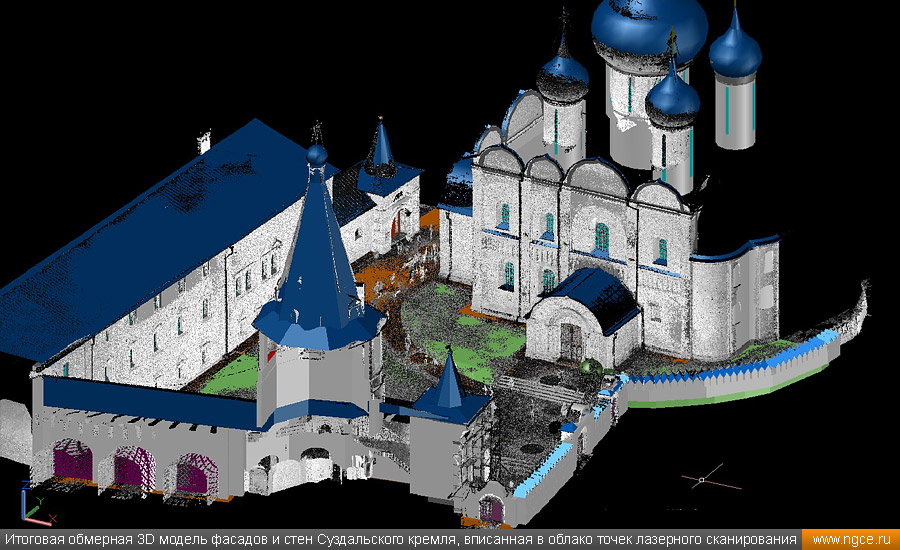

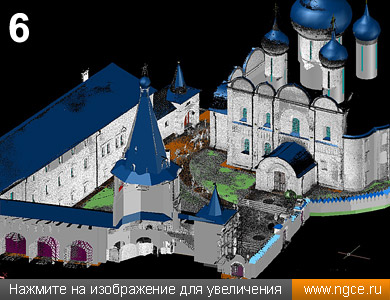

Итоговая обмерная 3D модель Суздальского кремля, построенная нашими специалистами по данным выполненных обмерных работ для целей 3D мэппинга, полностью удовлетворила нашего Заказчика, и он остался очень доволен полученными результатами. Итоговую обмерную 3D модель фасадов зданий и внутренней территории Суздальского кремля вы можете увидеть ниже (фото 5). Также ниже можно оценить, как точно модель совпадает с облаком точек лазерного сканирования (фото 6).

Итоговая обмерная 3D модель Суздальского кремля, построенная по данным лазерного сканирования для 3D mapping Итоговая обмерная 3D модель Суздальского кремля, построенная по данным лазерного сканирования для 3D mapping

Лазерное сканирование для целей 3D mapping: наши проекты

Наша компания уже много лет проводит обмерные работы методом лазерного сканирования для целей 3D-мэппинга. Вот перечень некоторых наших проектов, реализованных в этой сфере:

— Лазерное сканирование и построение 3D модели фасадов и территории Главного здания МГУ для видео-мэппинга;
— Лазерное сканирование и построение точной 3D модели Останкинской телебашни для целей видео-мэппинга;
— 3D лазерное сканирование и построение трёхмерной модели Андреевского моста в Москве для 3D мэппинга;
— Лазерное сканирование и 3D моделирование фасадов Дома Пашкова в Москве для целей 3D mapping;
— Лазерное сканирование и 3D моделирование фасадов университета в Каире для целей 3D mapping;
— Обмеры изображений на водном экране методом 3D лазерного сканирования;
— Лазерное сканирование и 3D моделирование Светлановского зала ММДМ;
— Лазерное сканирование и 3D моделирование исторического здания в Пекине;
— Лазерное сканирование и создание точной 3D модели фасада Большого театра;
— Лазерное сканирование и создание 3D модели фасадов Центрального Детского мира;
— Лазерное сканирование и создание 3D модели фасадов здания Министерства Обороны;
— Лазерное сканирование и 3D модель фасада павильона «Центральный» на ВДНХ;
— Лазерное сканирование и 3D моделирование фонтана «Золотой колос» на ВДНХ;
— Лазерное сканирование и 3D моделирование фасада павильона «Космос» на ВДНХ;
— 3D сканирование и моделирование Зала Славы музея Великой Отечественной войны на Поклонной горе;
— 3D сканирование и построение точной модели главного фасада театра Российской Армии для видео-мэппинга;
— Обмеры проекционного купола планетария в Санкт-Петербурге;
— Создание 3D модели зала музея Современной истории России для 3D мэппинга.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах современного строительства, архитектуры, историко-культурного наследия с применением инновационной технологии 3D лазерного сканирования. По полученным данным обмерных работ наша компания проводит подготовку традиционных плоских чертежей или выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе для московских международных фестивалей «Круг Света», различных выставок, праздничных мероприятий, концертов. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующих страницах раздела «Услуги» нашего сайта:

— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
