Лазерное сканирование и 3D моделирование трубопроводов нефтехимического завода в Подмосковье

3D сканирование и моделирование трубопроводов нефтехимического завода

07.02.2022 г.

Специалисты инженерного предприятия «НГКИ» завершили выполнение проекта по обмерным работам и построению актуальной исполнительной 3D модели эстакад с трубопроводами на нефтехимическом производстве в Московской области для целей подготовки проекта реконструкции установки по производству формалина. Обмерные работы были осуществлены методом лазерного сканирования.

Целью всей работы являлось создание исполнительной трёхмерной цифровой модели в рамках проекта реконструкции установки по производству формалина.

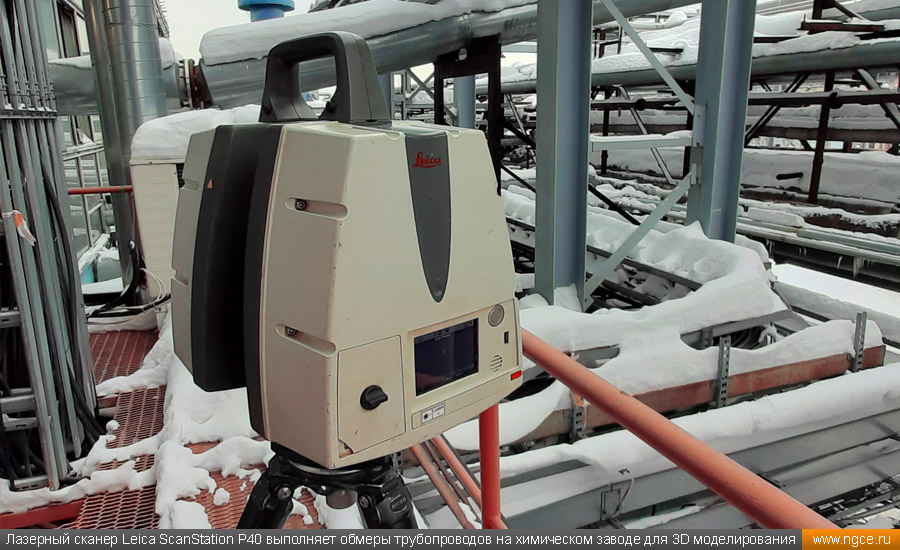

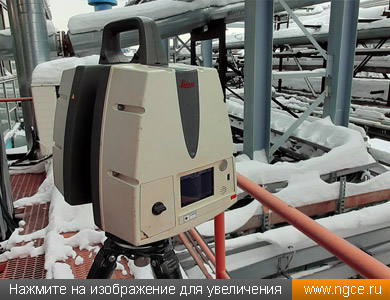

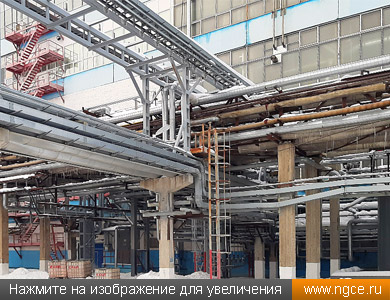

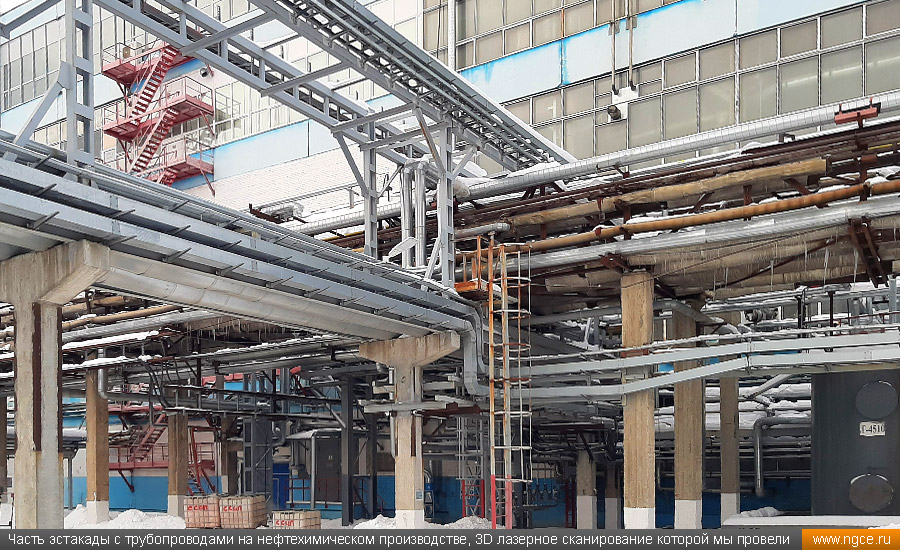

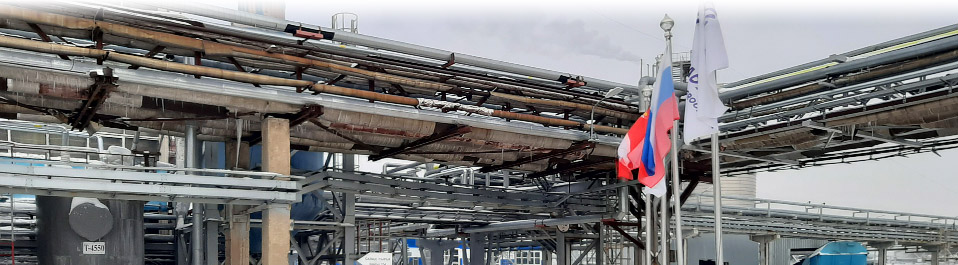

Часть эстакады с трубопроводами на нефтехимическом производстве, 3D лазерное сканирование которой мы провели Лазерный сканер Leica ScanStation P40 выполняет обмеры трубопроводов на химическом заводе для 3D моделирования

Геодезическая привязка и лазерное сканирование объекта

Полевой этап длился два дня, в течение которых была выполнена геодезическая привязка и лазерное сканирование объекта при помощи системы Leica ScanStation P40. Общая же длина эстакад составила около 400 м. В результате по итогам полевого этапа было получено 168 сканов с разрешением 6,3 мм на 10 м и 3 мм на 10 м.

Работа осложнялась низкими температурами (от -10°C до -15°C) и обильными осадками в виде снега. Тем не менее, 3D лазерный сканер Leica ScanStation P40 блестяще справился со своей задачей благодаря морозоустойчивости и высокой дальности сканирования (до 270 м).

Отдельные объекты, отсканировать которые с земли было невозможно по причине высокой плотности трубопроводов на эстакадах, а также обильного снега, были отсканированы с площадок обслуживания, расположенных на различных высотных отметках эстакад, и соседних зданий. Возможность отсканировать недоступные объекты была реализована благодаря большой дальности съёмки у лазерного сканера Leica ScanStation P40 и наличию у него режимов высокой плотности 3D сканирования.

Фрагмент сшитой точечной 3D модели эстакад и трубопроводов в формате RCP, полученной по данным обмерных работ Облако точек в формате Autodesk ReCAP (RCP) с возможностью просмотра панорамы с любой станции 3D лазерного сканирования

Сшивка сканов в единое облако точек и построение исполнительной 3D модели в DWG

Уравнивание и сшивка полученных сканов в единую точечную 3D модель, осуществлённые уже на камеральном этапе работ, заняли два рабочих дня. В результате было получено плотное облако точек в формате Autodesk ReCAP (RCP) с возможностью просмотра панорамы с каждой станции лазерного сканирования.

Работы по построению точной исполнительной 3D модели эстакад с трубопроводами в формате DWG были довольно кропотливые и производились в течение 35 рабочих дней.

Построенная в итоге обмерная 3D модель объекта включила в себя следующие элементы:
— оборудование и трубопроводы, на которых были показаны задвижки, штуцеры, датчики;
— бетонные и металлические конструкции;
— площадки обслуживания;
— кабельные лотки.

В результате Заказчику была передана актуальная исполнительная модель объекта в формате DWG с точностью 1 см.

Общий вид исполнительной 3D модели эстакад с трубопроводами в формате DWG, построенной по данным лазерного сканирования Увеличенный фрагмент итоговой 3D модели эстакад с трубопроводами в формате DWG, наложенной на облако точек лазерного сканирования

Посмотрите подробный отчёт об этом проекте на нашем сайте

Более подробное описание этого проекта вы можете найти в разделе «Проекты» нашего веб-сайта или же перейти по данной ссылке: «Лазерное сканирование и 3D моделирование трубопроводов химического завода в Московской области для подготовки проекта реконструкции».

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:
