Лазерное сканирование интерьеров и декора усадебного дома Мальцевой в Москве для подготовки проекта реставрации

Специалисты инженерной компании «НГКИ» выполнили интересный проект по 3D обмерам интерьеров усадебного дома Мальцевой на Большой Ордынке в Москве для целей подготовки проекта его реставрации. Точные обмерные работы на данном объекте были произведены методом лазерного сканирования с помощью сканирующей системы Leica RTC360 с высокой плотностью съёмки и с использованием встроенной фотокамеры.

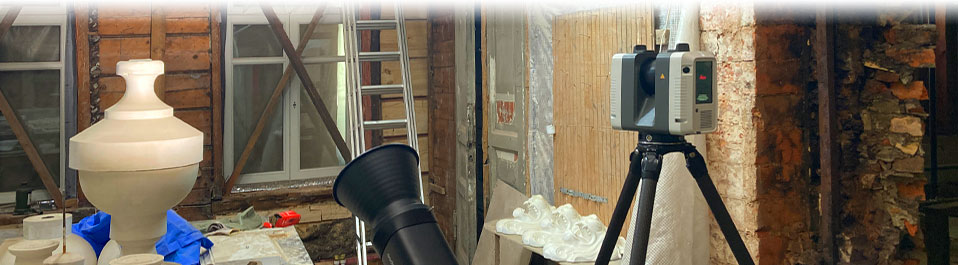

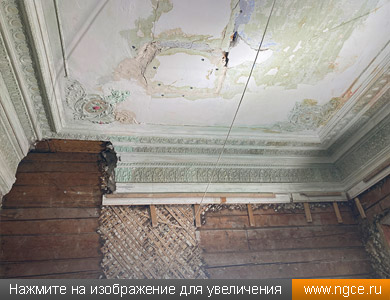

Городская усадьба Н.Н. Мальцевой является памятником архитектуры регионального значения, усадебный дом был построен в начале XIX века и затем ещё дважды перестраивался, приобретя существующий в наше время вид в начале XX века. Для подготовки проекта реставрации интерьеров этого дома, который на момент нашего визита находился в плачевном состоянии, необходимо было произвести подробное лазерное сканирование, особое внимание обращая на многочисленные элементы лепного декора.

Краткая историческая справка об усадебном доме Мальцевой на Большой Ордынке

Первое здание на месте усадебного дома появилось здесь ещё в конце XVIII века, но история не сохранила ни имени владельцев, ни описания самого дома, скорее всего, погибшего в знаменитом пожаре 1812 года.

В 1820 году на этом месте был построен дом для купеческой жены Н.Н. Мальцевой. В 1879–1884 годах усадебный дом реконструировался и даже был частично перестроен по проекту архитектора Н.С. Зубатова. Ещё одна реконструкция и реставрация усадебного дома проводились в самом начале XX века, когда им владел купец М.С. Романов, известный владелец доходного дома «Романовки» на углу Тверского бульвара и Малой Бронной улицы. Именно тогда данный дом и приобрёл существующий в наше время вид. Последним же дореволюционным владельцем усадьбы в 1910 году стал купец В.В. Петров.

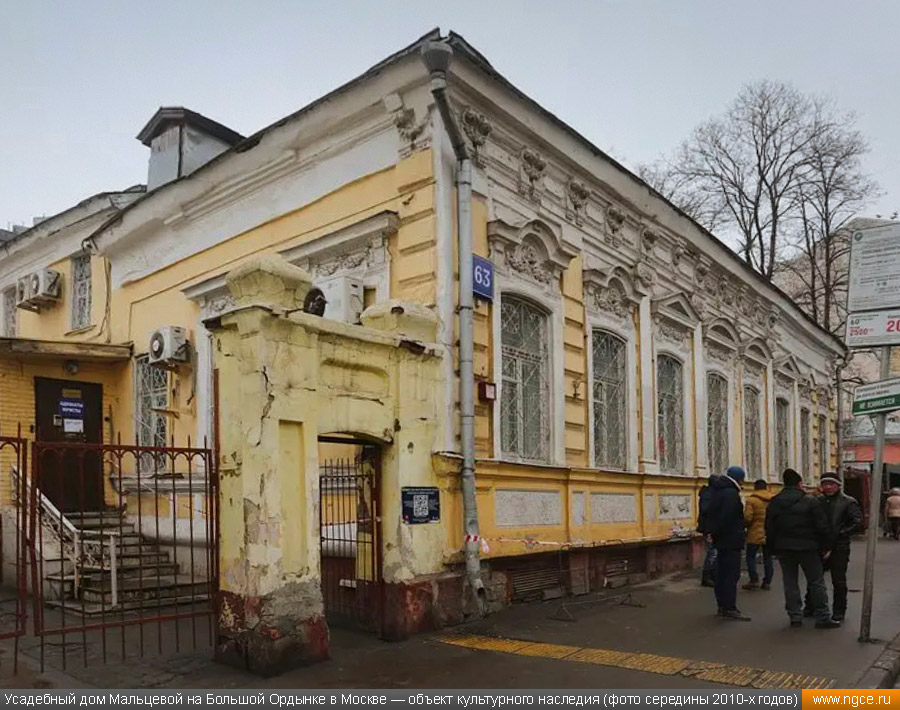

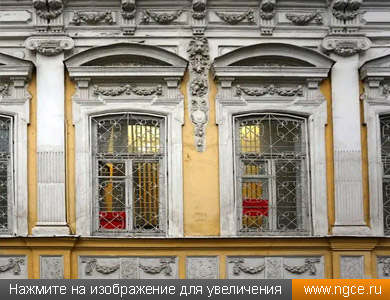

Фасад дома Мальцевой обильно украшен лепниной, что делает его почти ажурным, боковые части фасада украшены рустованными лопатками. Дом имеет восемь окон, выходящих на улицу — чётное число, что нехарактерно для эпохи классицизма. Центр фасада подчёркивается двумя окнами с лучковыми фронтонами, справа и слева от них по одному окну с треугольными фронтонами. Две пары боковых окон фасада имеют сандрики с полукруглыми нишами, в которых находятся львиные маски, держащие в пасти гирлянды. Иными словами, на одном фасаде этого дома помещено сразу несколько вариантов оконного декора, и по нему можно изучать все типы фронтонов окон, какими часто украшали дома в Москве в XIX веке и в начале XX века. Пилястры завершаются ионическими капителями с гирляндами, однако вместо средней пилястры в самом центре фасада здания прямо под карнизом находится маленькая маска льва, которая была призвана охранять покой жителей дома. Венчающий карниз украшен волютами и многочисленными гирляндами.

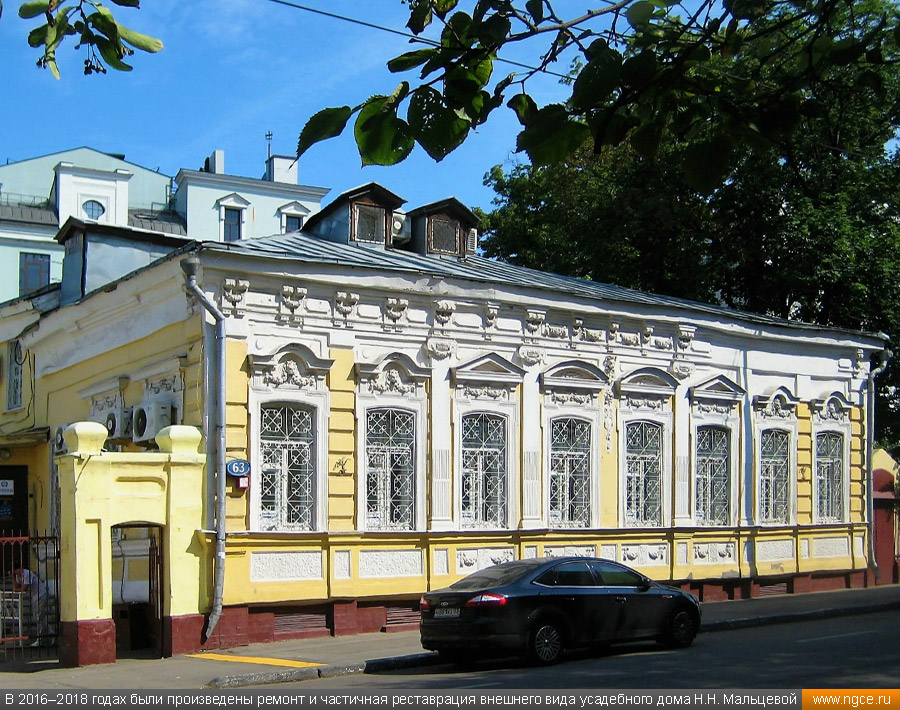

За весь XX век и начало XXI века этот усадебный дом неуклонно ветшал и разрушался, пока наконец не было принято решение о проведении реставрационных работ. В 2016–2018 годах была проведена частичная реставрация внешнего вида главного дома. Специалисты воссоздали фальцевую кровлю, печные трубы, слуховые окна, дымники, укрепили стены деревянного сруба, а также кирпичный фундамент здания. И вот спустя несколько лет наконец-то дошло дело и до реставрации интерьеров усадебного дома.

3D обмеры интерьеров усадебного дома для целей реставрации

Для начала подготовки проекта реставрации интерьеров дома, который на момент нашего визита находился в весьма плачевном состоянии, необходимо было произвести подробное лазерное сканирование, особое внимание обращая на многочисленные элементы лепного декора.

К нам обратились представители московской реставрационной компании, которой была поручена разработка проекта реставрации усадебного дома Мальцевой, с просьбой выполнить точные 3D обмеры интерьеров этого исторического здания методом лазерного сканирования в реальных цветах и с высокой плотностью, а затем подготовить точечные обмерные 3D модели.

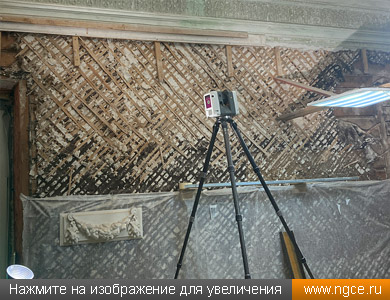

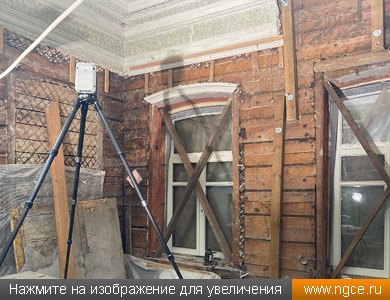

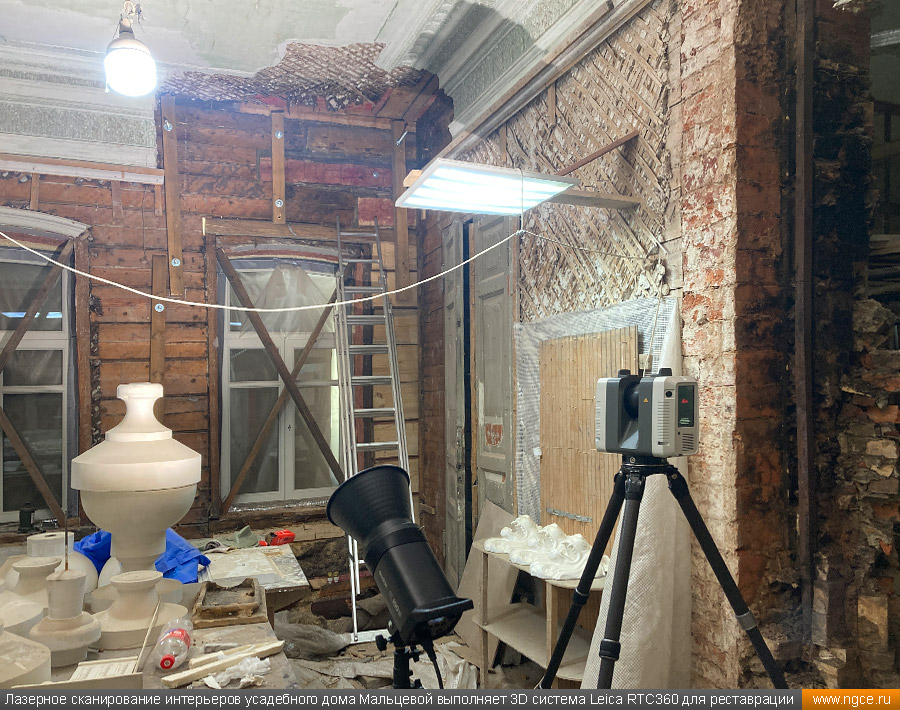

Обмерные работы были произведены нами методом лазерного сканирования при помощи 3D системы Leica RTC360, которая представляет собой инновационный высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

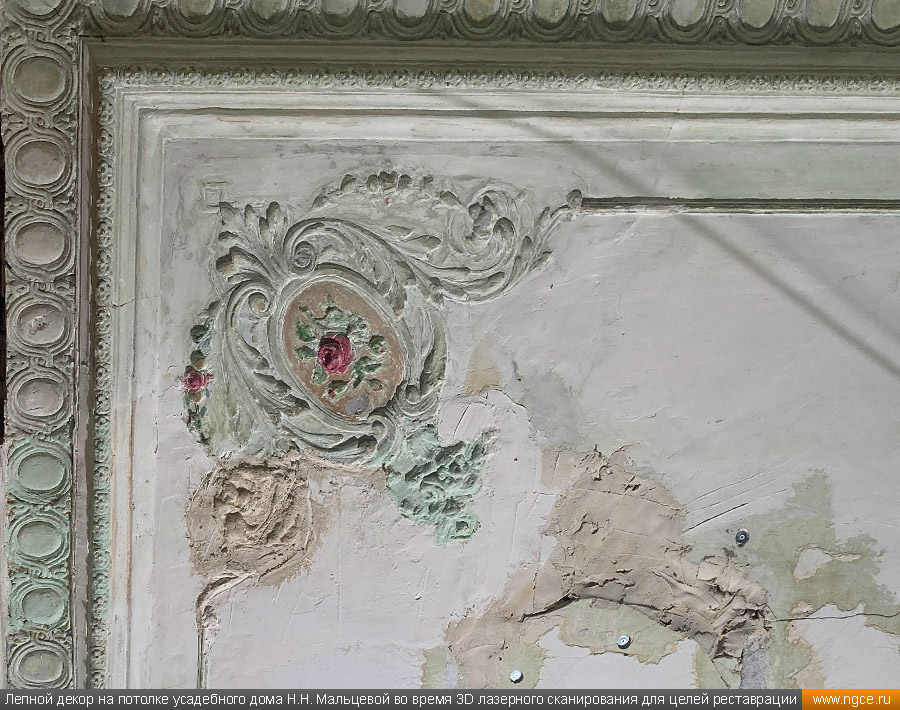

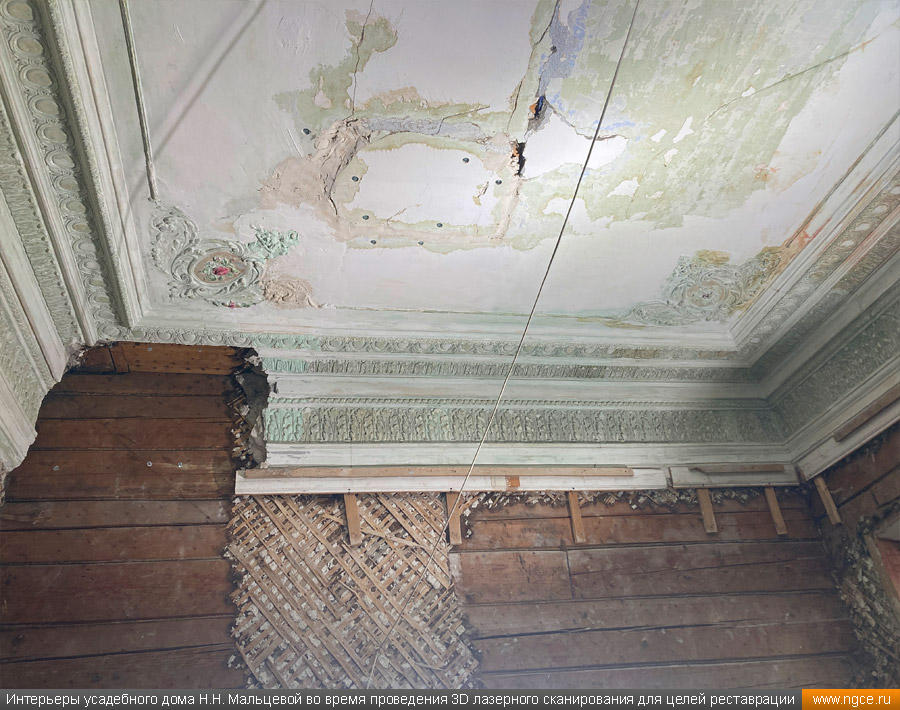

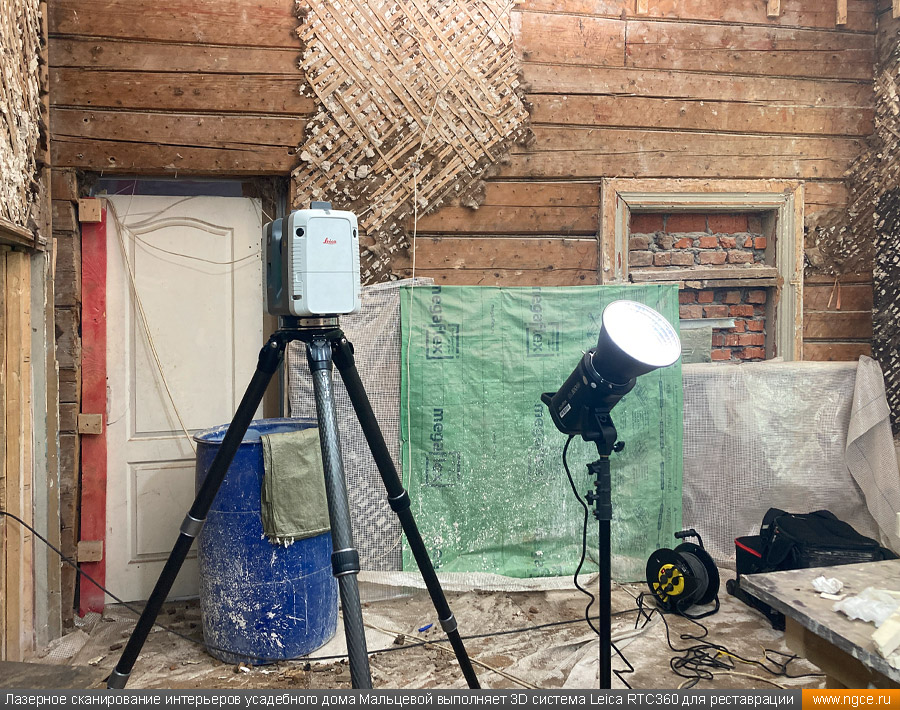

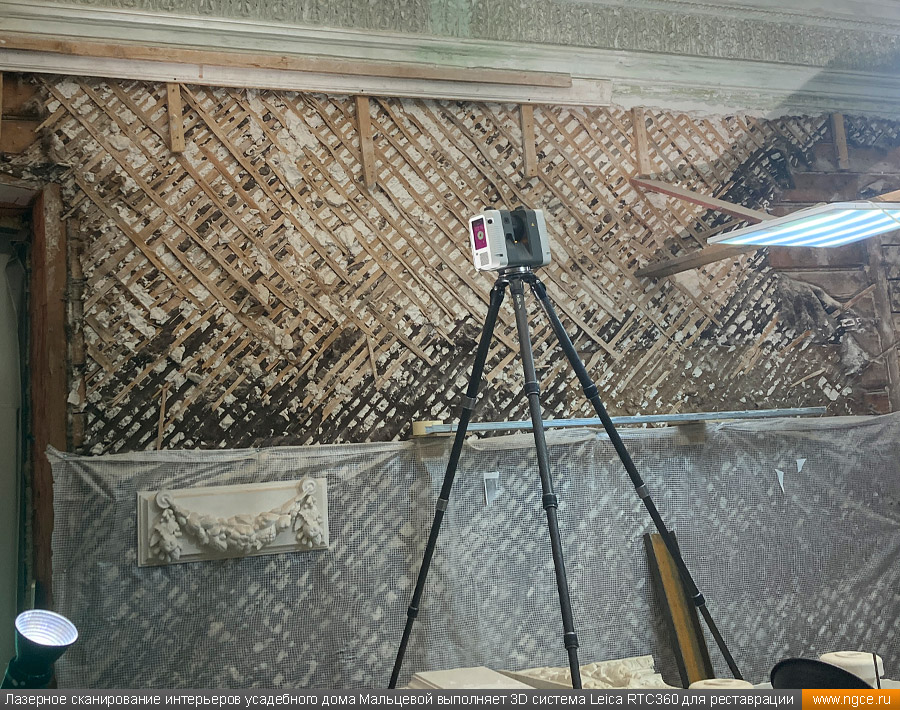

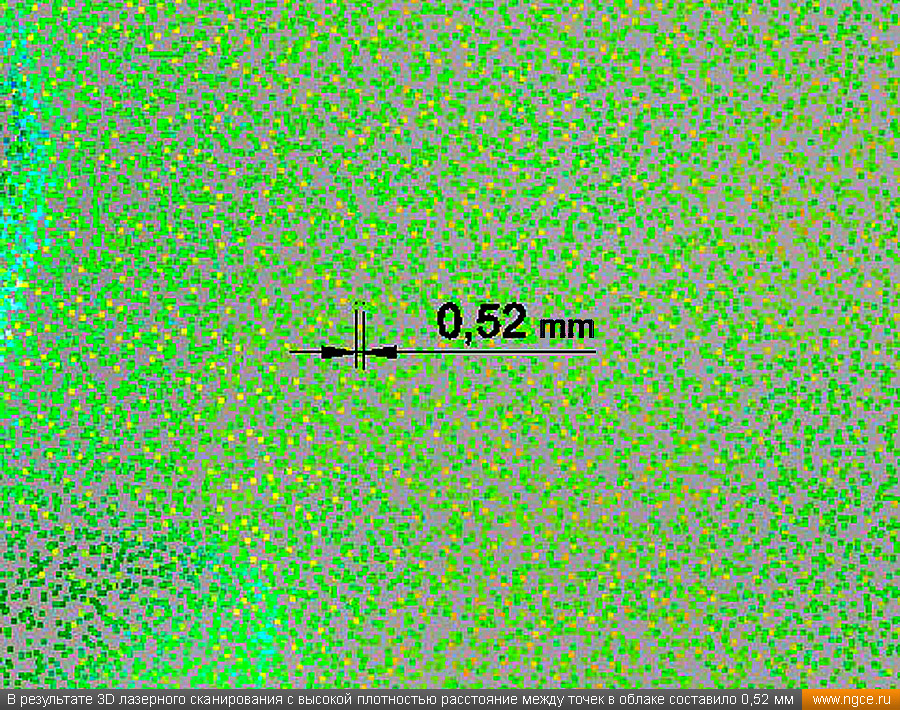

Нашими специалистами было произведено лазерное сканирование помещений этого усадебного дома, причём одним из главных требований реставраторов к качеству съёмки состояло в плотности точек, которая должна была составлять менее одного миллиметра. Такая плотность необходима для создания чертежей лепных потолков и прочих элементов лепного декора. Обмерные работы на объекте осложнялись наличием лесов, а также мебелью и столами лепщиков.

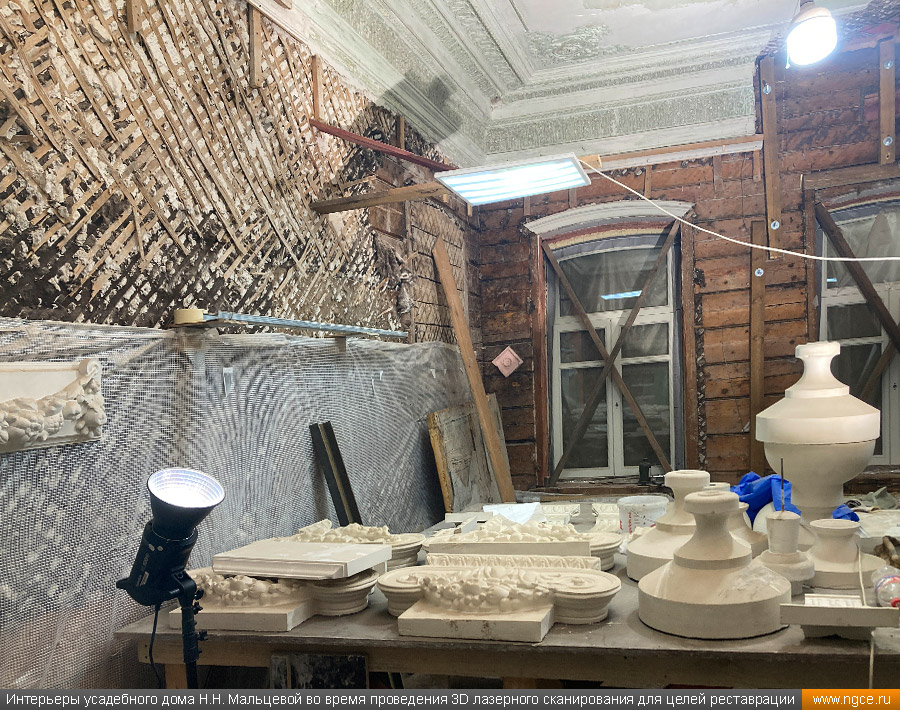

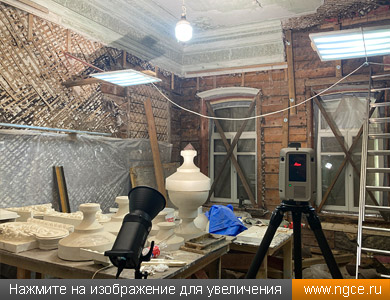

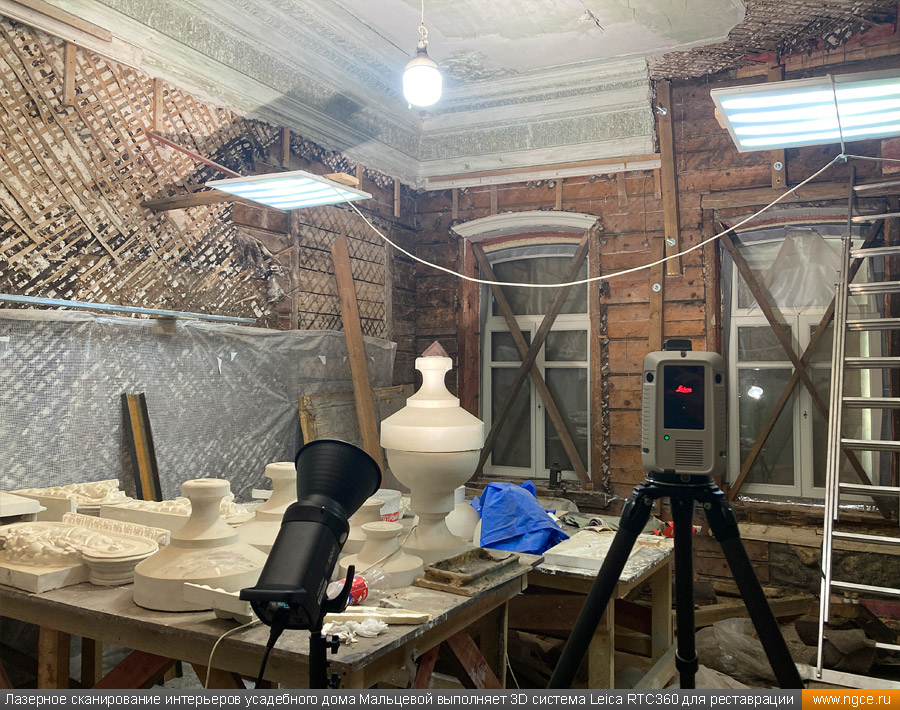

Съёмка осуществлялась с использованием встроенной в 3D лазерный сканер фотокамеры, и получить действительно качественные фотографии нам очень помогло специальное осветительное оборудование, которое было установлено в помещениях усадебного дома.

Подготовка обмерных 3D моделей интерьеров дома по данным лазерного сканирования

На камеральном этапе работ полученные в результате обмерных работ сканы были очищены от посторонних шумов и лишних объектов, а затем сшиты в единое облако точек лазерного сканирования, представляющее собой точечную 3D модель объекта.

В результате всего комплекса выполненных нами полевых и камеральных работ Заказчику были переданы подробные облака точек (точечные 3D модели) усадебного дома Мальцевой в формате RCP (Autodesk ReCaP) с возможностью просмотра 3D панорам с каждой из станций трёхмерного лазерного сканирования. Кроме того, по дополнительному запросу Заказчика нашими специалистами также были подготовлены ортофотоизображения интерьеров дома.

Полевой этап работ, на котором было выполнено подробное 3D лазерное сканирование интерьеров усадебного дома в реальных цветах, с использованием встроенной в сканер фотокамеры и с высокой плотностью облаков точек, занял два рабочих дня. На камеральную стадию работ по этому проекту, на которой была осуществлена обработка данных лазерного сканирования, а также подготовлены точечные 3D модели и ортофотоизображения, было затрачено ещё три рабочих дня.

Облака точек лазерного сканирования — обмерные точечные 3D модели интерьеров

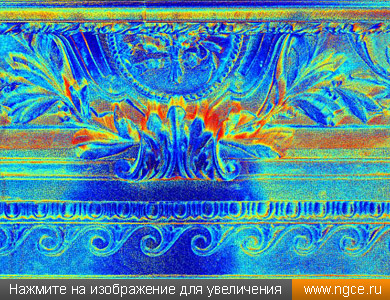

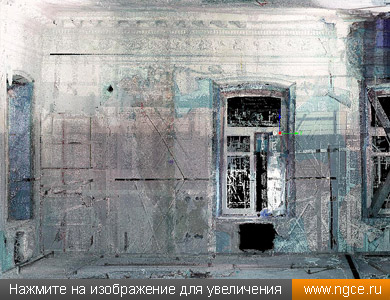

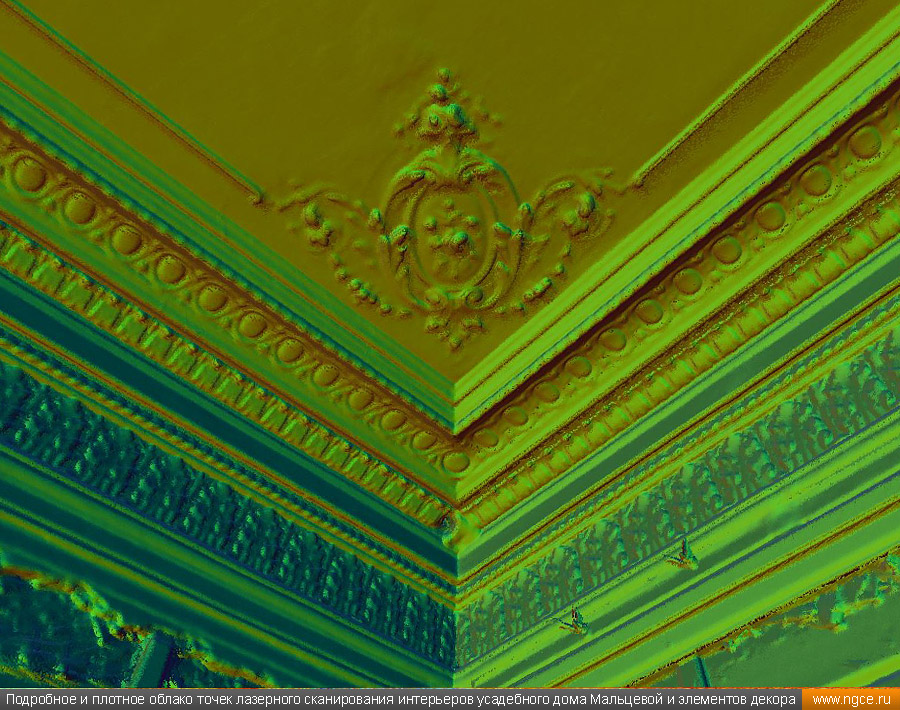

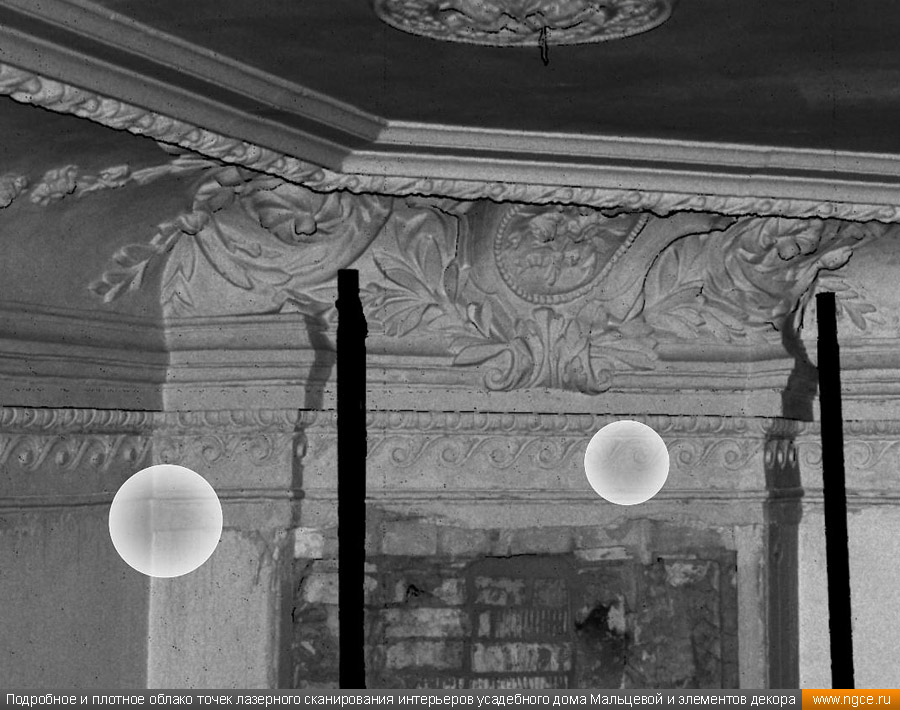

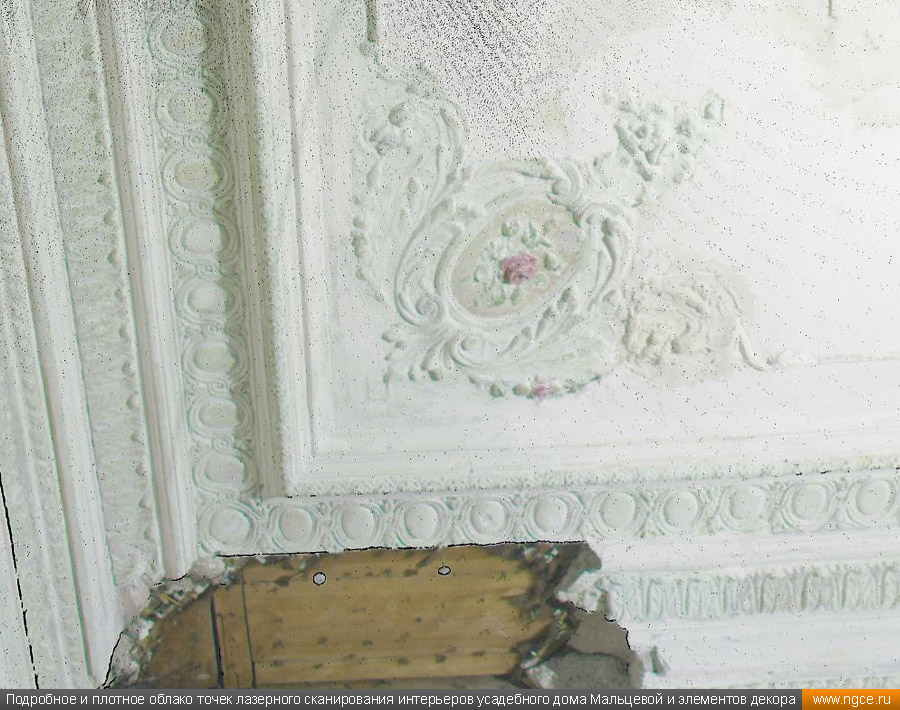

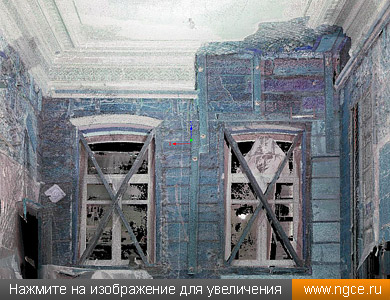

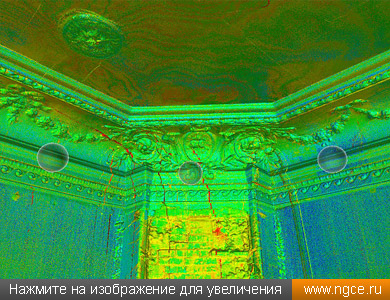

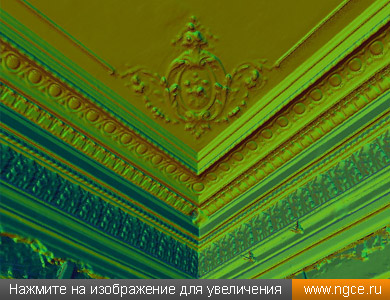

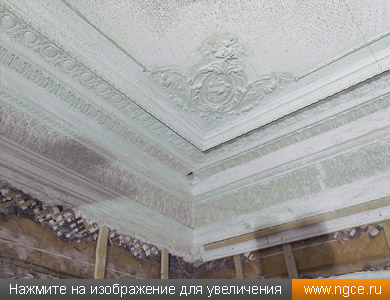

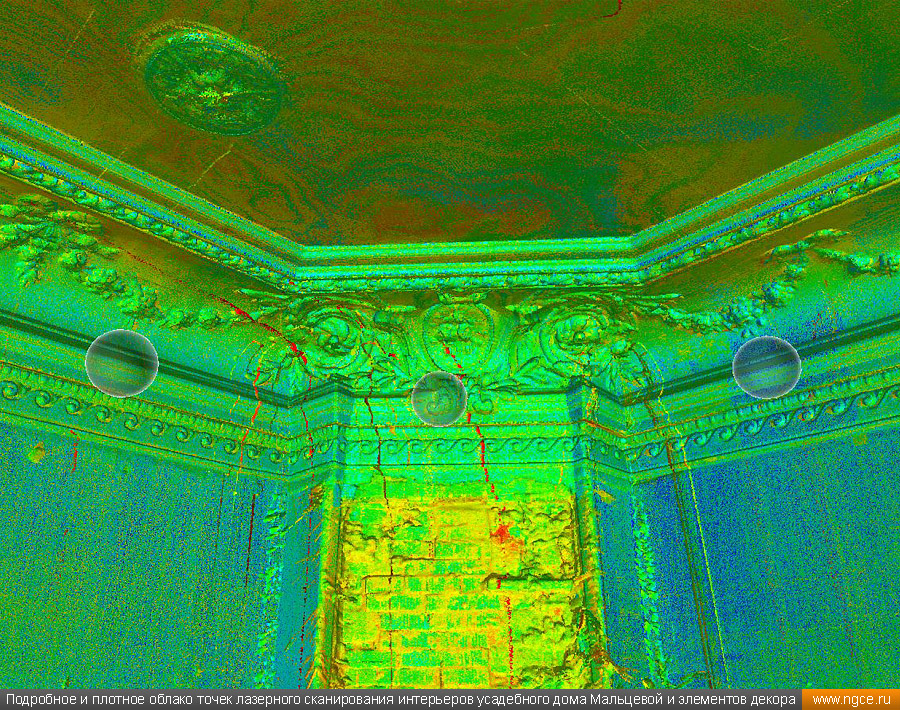

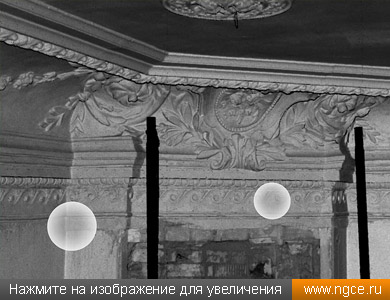

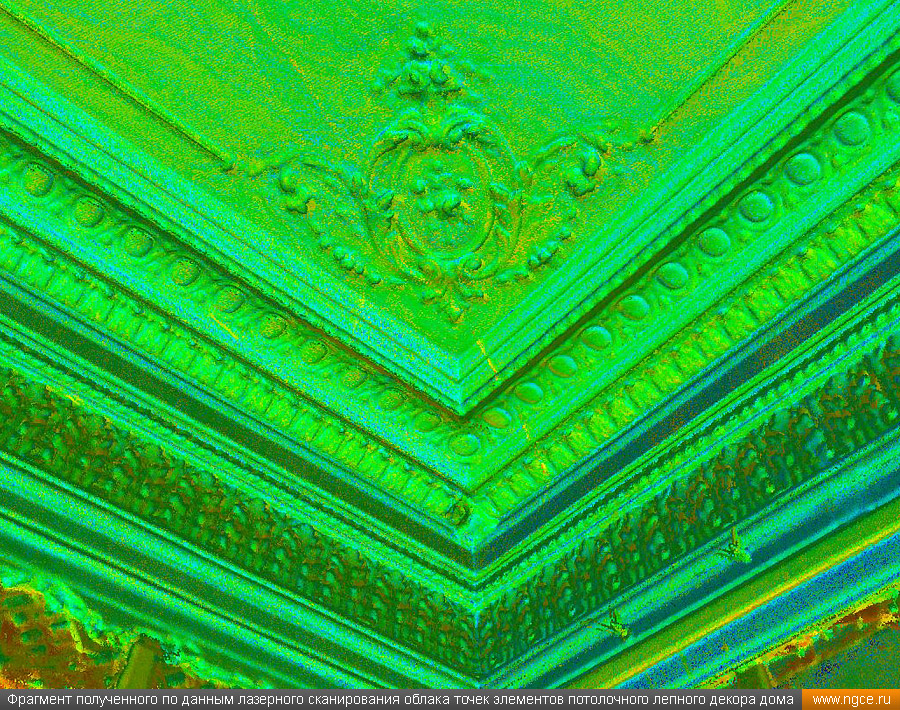

Ниже вы можете посмотреть скриншоты примеров облаков точек лазерного сканирования интерьеров дома (обмерных точечных 3D моделей), полученных в результате обработки данных выполненных обмерных работ.

Ортофотоизображения интерьеров усадебного дома Мальцевой

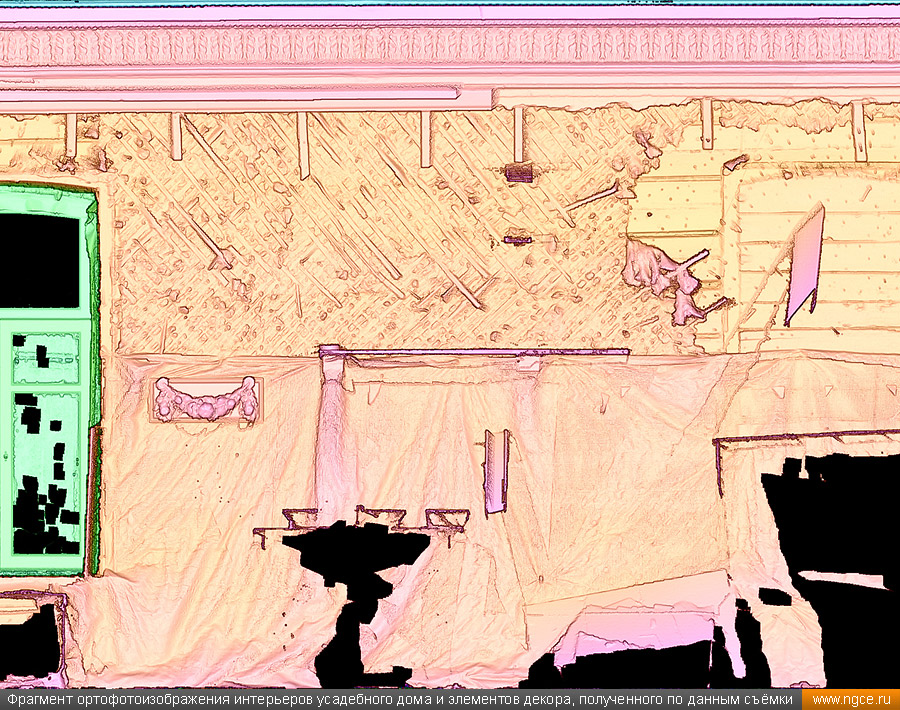

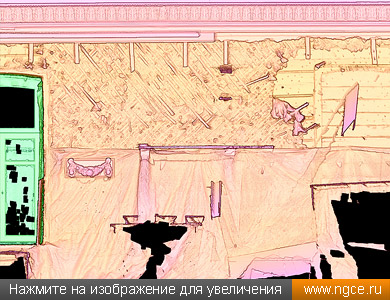

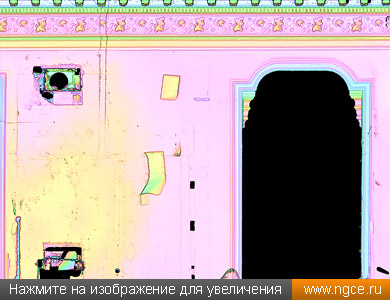

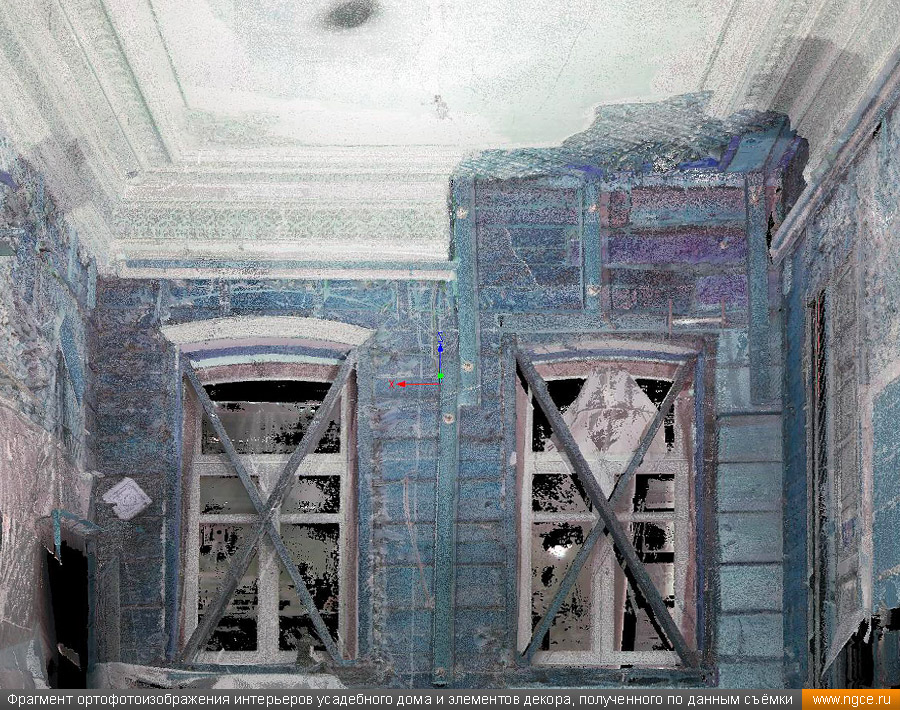

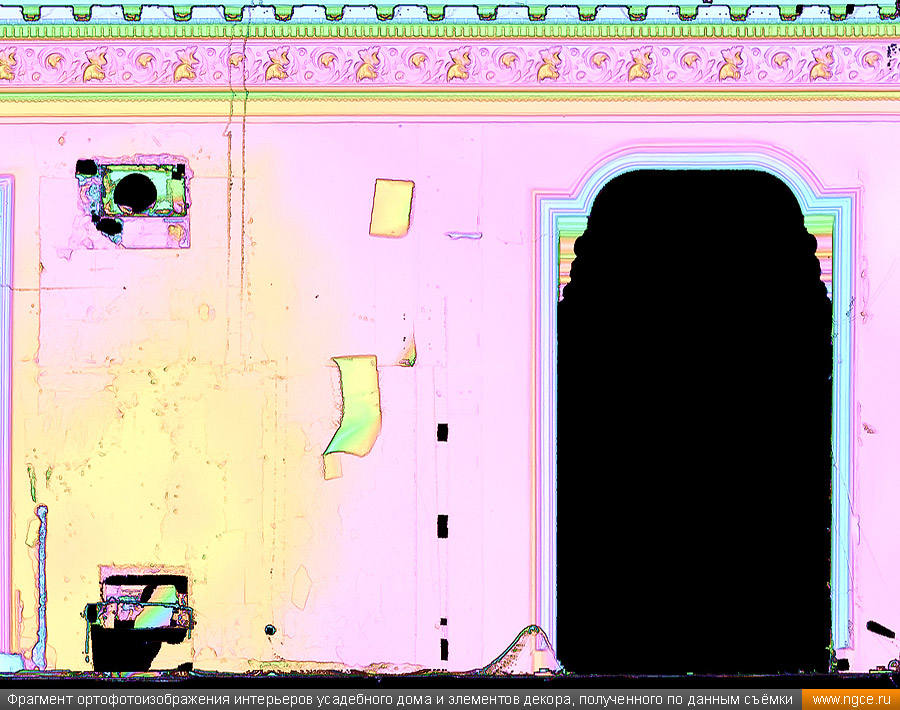

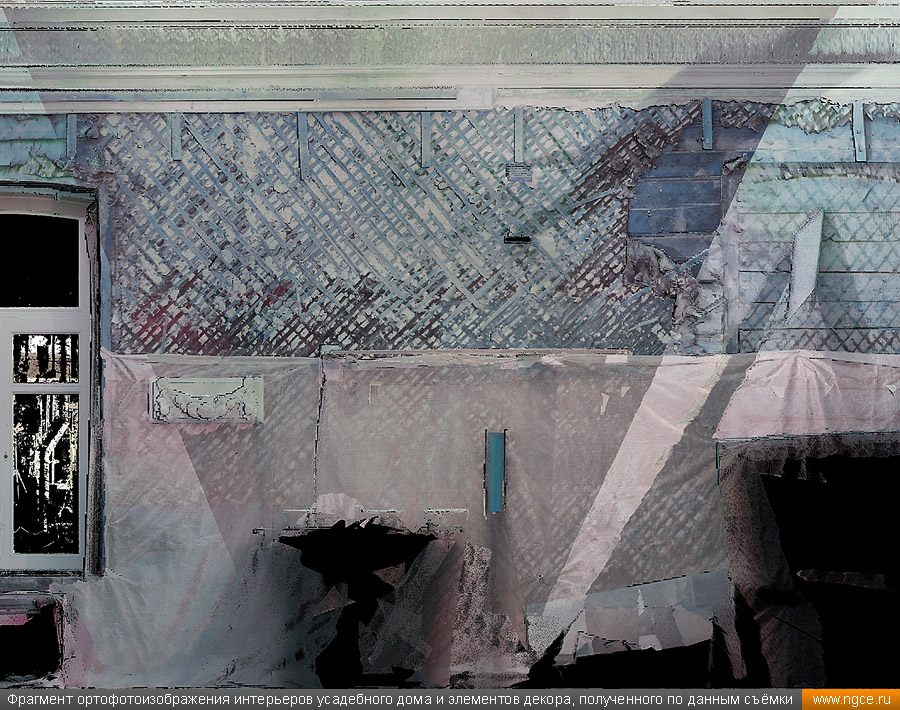

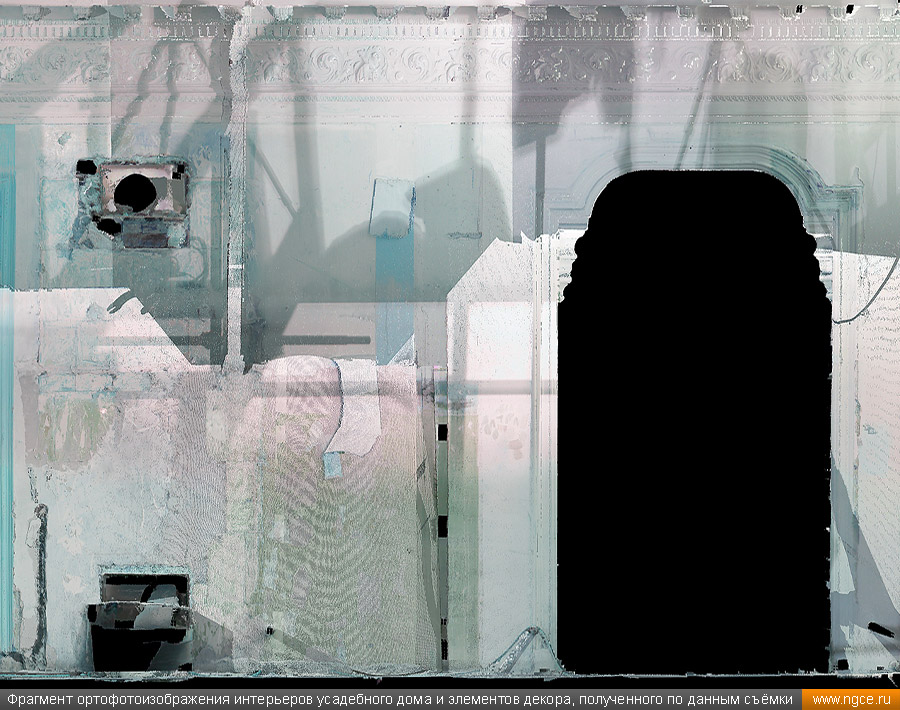

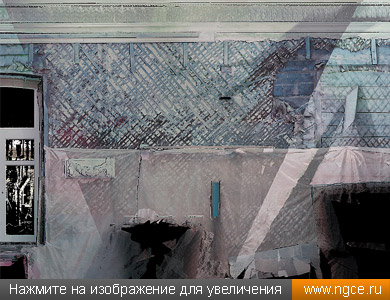

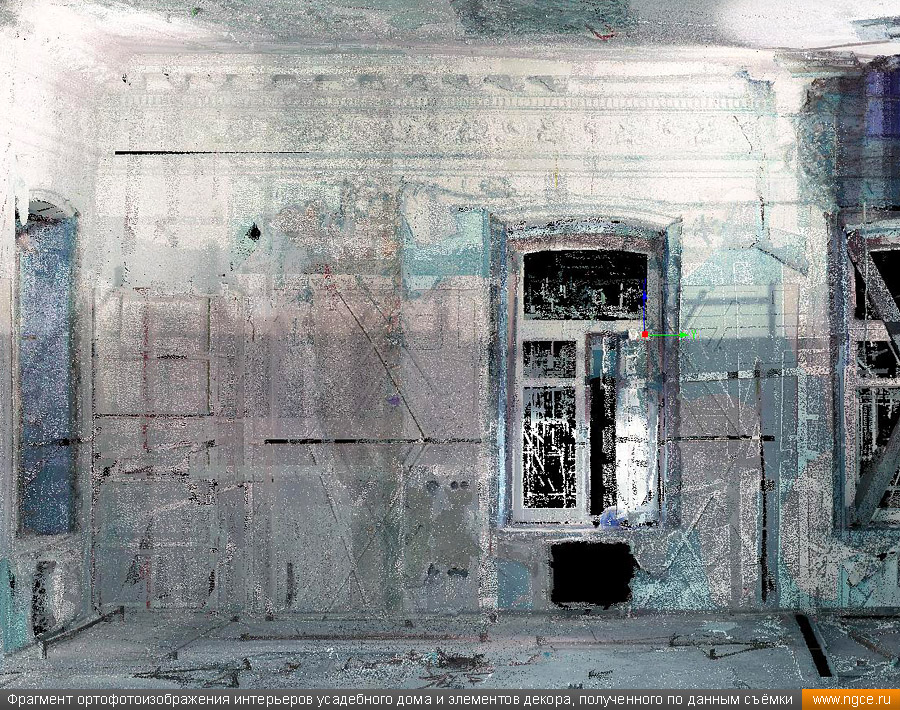

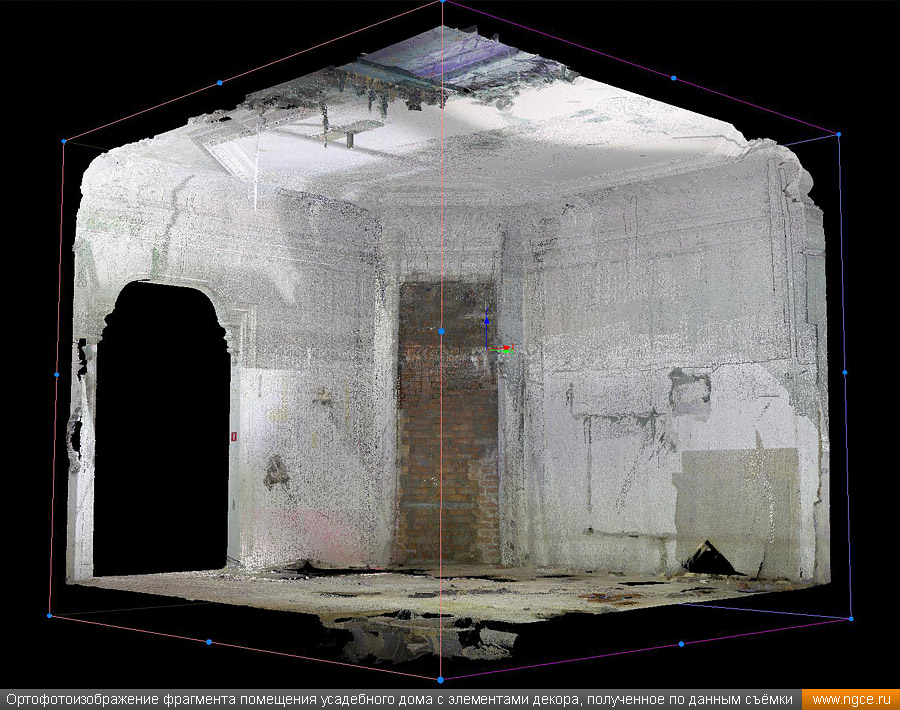

Ниже вы сможете посмотреть скриншоты примеров ортофотоизображений усадебного дома Мальцевой, полученных в результате обработки данных выполненных обмерных работ.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и современного строительства. 3D обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от поставленной Заказчиком задачи. С подробным описанием всех видов выполняемых нами работ в этих сегментах рынка вы можете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
