Лазерное сканирование доходного дома страхового общества «Россия» на Сретенском бульваре в Москве для подготовки проекта реставрации

Инженерное предприятие «НГКИ» выполнило проект по лазерному сканированию и подготовке обмерной 3D модели фасадов, кровли, чердаков, подвалов и жилых подъездов исторического здания на Сретенском бульваре в Москве для целей подготовки проекта его реставрации. Это один из самых красивых домов старой дореволюционной Москвы, входивший в комплекс из двух зданий доходного дома страхового общества «Россия». Данные здания были возведены в 1899–1902 годах по проекту архитектора Н.М. Проскурнина и расположено по адресу: Сретенский бульвар, дом 6/1; комплекс из двух зданий имеет статус объекта культурного наследия федерального значения.

Проектное бюро обратились в нашу компанию с просьбой произвести 3D лазерное сканирование красивейших зданий бывшего доходного дома страхового общества «Россия» на Сретенском бульваре в самом центре Москвы. Результаты обмеров проектировщикам были необходимы при подготовке проекта ремонта и реставрации зданий.

На момент нашего первого визита на объект в доме велась активная подготовка к ремонтным и реставрационным работам, и архитектурной компании, которая разрабатывала проект его ремонта и реставрации, потребовалось проведение лазерного сканирования фасадов, кровли, подвалов, чердачных помещений, мест общего пользования и подъездов для получения актуальной исполнительной документации. Обмерные работы были осуществлены нами двумя разными сканирующими 3D системами — Leica ScanStation P40 и Leica RTC360. Оба этих лазерных сканера имеют свои преимущества и использовались нашими специалистами для решения разных задач.

Бывший доходный дом страхового общества «Россия» состоит из двух зданий, построенных в одном стиле, но разных по размерам и конфигурации. И наш проект по лазерному сканированию этого объекта также оказался разделён на две части: сначала мы произвели 3D обмеры и подготовку точечных моделей одного здания, а спустя год — второго здания.

Мы расскажем об обоих частях данного интересного проекта, но сначала предлагаем обратиться к истории двух этих замечательных зданий, составляющих комплекс бывшего доходного дома страхового общества «Россия».

Историческая справка о доходном доме страхового общества «Россия»

Комплекс из двух прекрасных зданий на Сретенском бульваре в центре Москвы был возведён на средства страхового общества «Россия» как доходный дом для очень состоятельной публики. Для начала XX века данный дом был верхом совершенства и роскоши: большие квартиры площадью до 200–300 квадратных метров, электрические лифты во всех подъездах, встроенная вентиляция с подогревом и очисткой воздуха, собственная телефонная станция, артезианская скважина с чистейшей водой, собственная автономная электростанция на случай аварии электросетей. Фасады обоих зданий комплекса выполнены в стиле позднего итальянского ренессанса и поражают обилием архитектурных деталей.

В 1898 году правление Общества объявило конкурс на проект нового доходного дома. Первую премию получил проект известного петербургского архитектора, всеми признанного мастера петербургского модерна, академика архитектуры Александра Ивановича фон Гогена. Однако после объявления результатов конкурса и награждения Заказчик пожелал, чтобы строительство поручили не победителю, а молодому архитектору — участнику конкурса Николаю Михайловичу Проскурнину, который четырьмя годами ранее закончил Императорскую Академию Художеств в Санкт-Петербурге. В помощники ему правление назначило ещё одного участника конкурса — Отто Вильгельмовича фон Дессина. Именно этот дом стал первой серьёзной работой молодых архитекторов, а результат получился очень мощным. Известный архитектор Ле Корбюзье несколькими годами позднее был настолько впечатлен этим домом, что предлагал сохранить его для потомков, а прочую историческую Москву снести и построить на её руинах совершенно новый город; впрочем, нечто подобное этот мечтатель-модернист ранее предлагал и в отношении Парижа.

Комплекс зданий состоит из двух разновеликих по размерам и площади доходных домов. Все их фасады оформлены в одном стиле и очень богато, в духе позднего итальянского ренессанса, а на многочисленных картушах размещены вензеля страхового общества «Россия». Кованая ограда между корпусами была изготовлена по эскизу фон Дессина.

После Октябрьской революции 1917 года страховое общество «Россия» было ликвидировано 28 февраля 1919 года постановлением Народного комиссариата труда РСФСР о ликвидации всех частных страховых учреждений в стране и национализации страхового дела, соответственно, всё его имущество перешло молодому советскому государству. С 1920 по 1925 годы в зданиях размещались и Наркомпрос во главе с А.В. Луначарским, и Главное артиллерийское управление РККА. Но это продолжалось недолго, вскоре оба дома снова стали жилыми. Необычными, впрочем, были их жильцы, ведь это были сплошь представители советской элиты: деятели науки, культуры, военные, архитекторы. А на высоких мансардных этажах были устроены мастерские известных художников, существующие там и поныне. Здание занимает целый квартал между Фроловым, Бобровым, Милютинским переулками и Сретенским бульваром и до сих пор является визуальным центром Тургеневской площади. В настоящее время оба дома остаются жилыми, лишь часть помещений сдаётся под офисы.

Обмеры дома страхового общества «Россия» методом лазерного сканирования. Часть 1

Как мы уже упоминали выше, на момент проведения 3D обмеров в доме велась активная подготовка к ремонтным и реставрационным работам, и архитектурной компании, которая разрабатывала проект ремонта и реставрации, потребовалось проведение лазерного сканирования фасадов, кровли, подвалов, чердачных помещений, мест общего пользования и подъездов для получения актуальной исполнительной документации.

Выбор архитекторов-реставраторов пал именно на нашу компанию, поскольку мы уже многие годы выполняем точные архитектурные обмеры, и инженерная компания «НГКИ» за это время заслужила репутацию отличного исполнителя и надёжного партнёра для различных проектных организаций. Так, помимо облаков точек лазерного сканирования, мы готовы как предоставить комплект точных обмерных чертежей, так и построить обмерные 3D модели объектов съёмки в форматах, наиболее удобных Заказчику для работы.

Лазерное сканирование фасадов здания производилось в цвете, кровля и места общего пользования сканировались в обычном чёрно-белом виде. Обмерные работы заняли четыре дня, и ещё около пяти дней было затрачено нашими специалистами на сшивку сканов и очистку полученных облаков точек от посторонних шумов и лишних объектов. Итоговая обмерная точечная 3D модель здания в формате RCP была передана архитекторам-проектировщикам и сразу же поступила в работу над проектом реставрации этого прекрасного памятника архитектуры начала XX века.

Лазерное сканирование бывшего доходного дома страхового общества «Россия». Часть 2

Выше мы уже подробно рассказали, что годом ранее наши специалисты произвели обмерные работы в первом здании комплекса домов страхового общества «Россия». Заказчик остался очень доволен и впечатлён качеством полученных результатов и оперативностью производства работ. По этой причине наших специалистов пригласили снова — на этот раз для выполнения точных 3D обмеров второго, существенно более крупного по размерам и площади здания.

В результате обмерных работ нами было выполнено лазерное сканирование фасадов с многочисленными элементами декора, а также кровли дома, мест общего пользования, в том числе всех 20 подъездов, подкровельного пространства, кроме этого, были проведены 3D обмеры части помещений на цокольном этаже и 3D обмеры подвалов.

Лазерное сканирование фасадов здания производилось в цвете, кровля и места общего пользования сканировались в обычном чёрно-белом виде. Обмерные работы заняли восемь дней, ещё около двух недель было затрачено нашими специалистами на сшивку сканов и очистку полученных облаков точек от посторонних шумов и лишних объектов.

По итогам трёхмерного лазерного сканирования было получено 972 скана. В результате всего комплекса выполненных нами полевых и камеральных работ Заказчику были переданы подробные сшитые облака точек (точечные 3D модели) здания страхового общества «Россия» на Сретенском бульваре в Москве в формате RCP (Autodesk ReCaP) в реальных цветах с возможностью просмотра 3D панорам с каждой станции лазерного сканирования.

Итоговая обмерная точечная 3D модель здания страхового общества «Россия» в формате RCP была передана нами архитекторам-проектировщикам Заказчика и сразу же поступила в работу для получения актуальной исполнительной документации и подготовки проекта реставрации и капитального ремонта этого прекрасного памятника архитектуры начала XX века.

Использование двух разных лазерных сканеров при обмерах здания

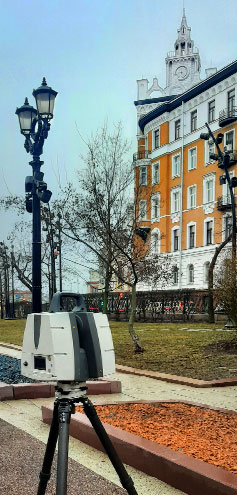

Работы по лазерному сканированию фасадов и кровли здания в цветах фотографии выполнялись двумя лазерными сканерами — Leica ScanStation P40 и Leica RTC360. Все внутренние помещения были отсканированы 3D сканером Leica RTC360.

Лазерный сканер Leica RTC360 выполнил основную массу обмеров

Большая обмерных часть работ на объекте была произведена лазерным сканером Leica RTC360, производительным, быстрым и лёгким, оснащённым встроенной камерой, позволяющей получать снимки HDR-качества. Лазерный сканер Leica RTC360 — высокоточный прибор, позволяющий в автоматическом режиме проводить до 2 миллионов измерений в секунду. Точность единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

Использование этого прибора в значительной степени облегчило, например, выполнение 3D лазерного сканирования кровли здания, которая оказалась довольно скользкой и подверженной вибрациям.

Также сканер Leica RTC360 благодаря своей компактности и небольшой массе позволяет быстро проводить лазерное сканирование лестниц и стеснённых помещений, таких как чердаки и подвалы.

Лазерный сканер Leica ScanStation P40 выполнил измерения с большой дальности

Лазерный сканер Leica ScanStation P40 в данном проекте использовался нашими специалистами для 3D лазерного сканирования отдельных элементов декора и труднодоступных участков фасадов, которые видны лишь с больших расстояний.

Сканирующая 3D система Leica ScanStation P40 — это высокопроизводительный и высокоточный прибор с большой скоростью лазерного сканирования, которая составляет 1 миллион измерений в секунду. Данный 3D сканер идеально подходит для производства сверхподробных съёмок различных объектов сложной формы, в том числе находящихся на большом удалении. Система способна обеспечивать сведение к минимуму влияние шума на сигнал 3D сканера даже при проведении измерений на максимально возможной дальности.

У 3D лазерного сканера Leica ScanStation P40 есть свои существенные преимущества, которые крайне востребованы: так, этот прибор имеет очень большую дальность измерений (до 270 метров) практически без потери точности, а также возможность ручного выбора и лазерного сканирования отдельных областей на фасаде здания в режиме повышенной плотности, что особенно полезно при обмерах элементов декора и скульптурных композиций, которыми, в частности, изобилуют фасады дома страхового общества «Россия».

Таким образом, использование двух разных лазерных сканеров для 3D обмеров здания страхового общества «Россия» на Сретенском бульваре, каждый из которых обладает своими ярко выраженными уникальными сильными сторонами, позволили провести обмерные работы с максимальной точностью и оперативностью, а также получить очень плотные и подробные облака точек лазерного сканирования здания в реальных цветах.

Обмерные точечные 3D модели здания, полученные по данным лазерного сканирования

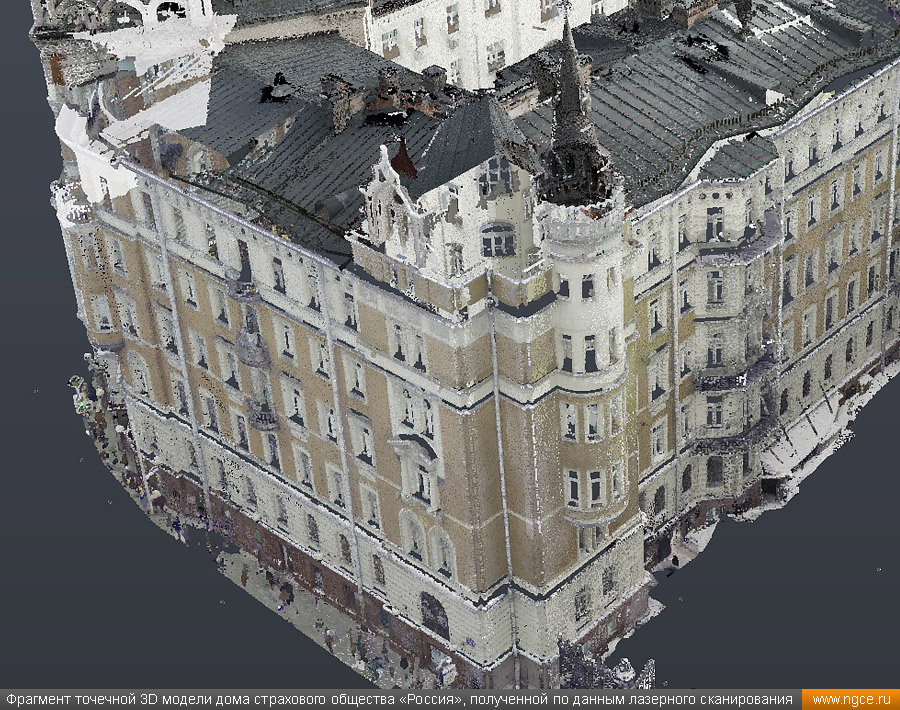

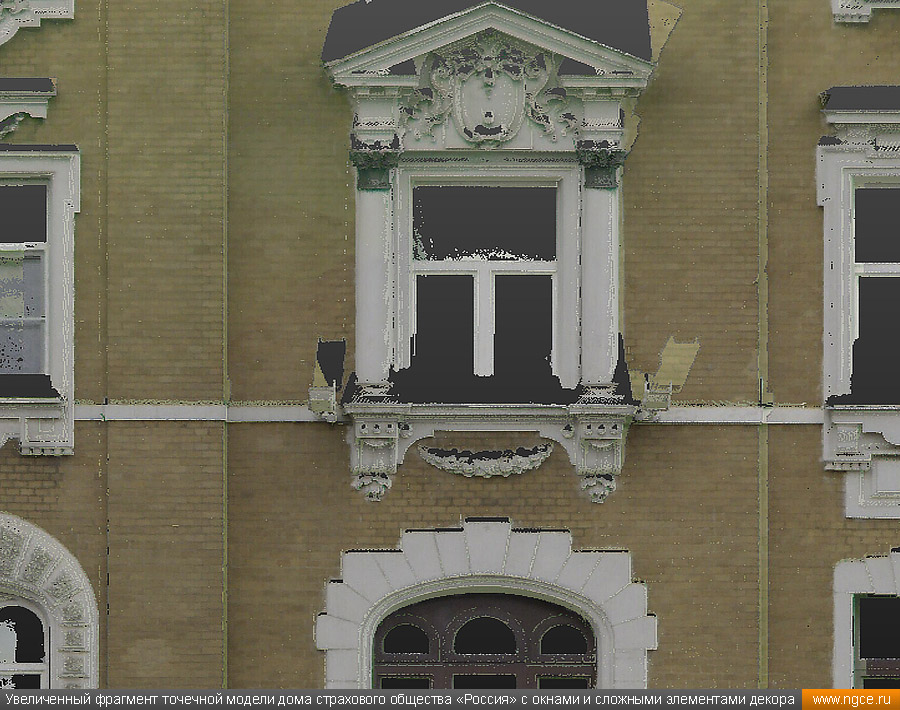

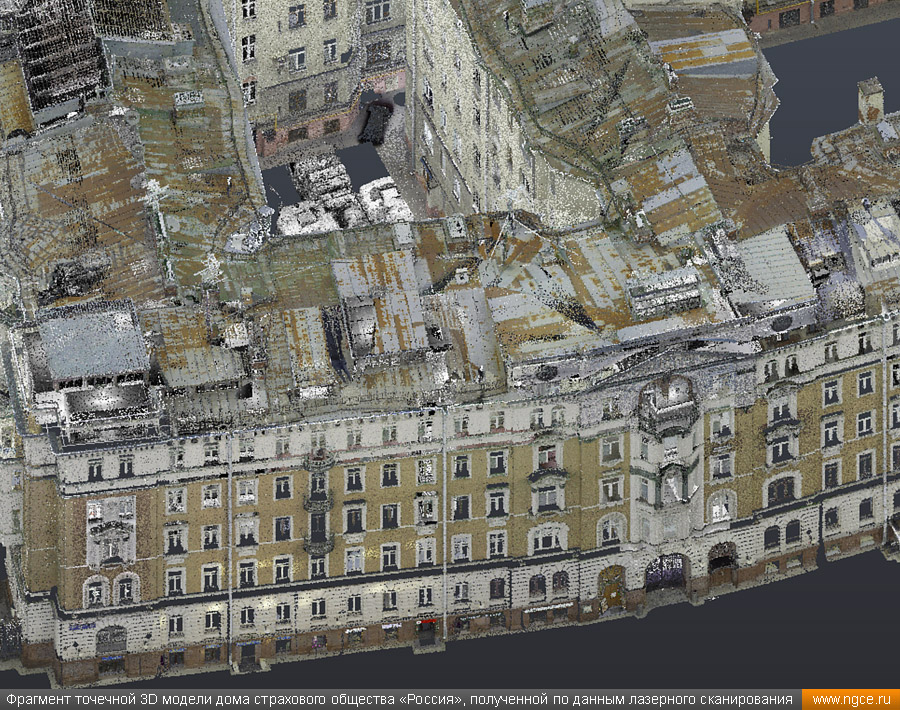

Ниже вы сможете посмотреть примеры скриншотов обмерных точечных 3D моделей здания страхового общества «Россия» на Сретенском бульваре в Москве, которые были подготовлены нашими специалистами по результатам обработки данных выполненного лазерного сканирования:

Наш Заказчик, как и в предыдущий раз, остался очень доволен полученными от нас результатами выполненных работ по проекту, и его специалисты приступили к созданию исполнительной документации и подготовке проекта реставрации и капитального ремонта здания.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и современного строительства. 3D обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от поставленной Заказчиком задачи. С подробным описанием всех видов выполняемых нами работ в этих сегментах рынка вы можете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
