Выполненные проекты компании «НГКИ»
Определение объёмов хранения зерна на складах в Ставропольском крае методом лазерного сканирования для целей аудита

Определение объёмов хранения зерна на складах в Ставропольском крае методом лазерного сканирования для целей аудита

Инженерное предприятие «НГКИ» выполнило проект по определению объёмов зерна на складах и крытых площадках хранения агропромышленной компании в Ставропольском крае для целей аудита. Обмеры буртов зерна производились методом 3D лазерного сканирования системой Leica ScanStation P40. По итогам выполненных работ Заказчик получил подробный отчёт с точно подсчитанными объёмами зерна в каждой куче на всех складах и крытых площадках хранения сельскохозяйственной продукции.
Вид деятельности: точное измерение объёмов сыпучих материалов и инвентаризация складов сырья для аудита.
Цель проекта: определение объёмов хранения зерна на складах и крытых площадках агропромышленной компании для целей аудита.
Результаты: подробный отчёт с вычисленными объёмами зерна в каждой куче на всех складах и площадках хранения сельхозпродукции с точностью до 3–4%.
Продолжительность: полевой этап — 3 дня;
обработка, сшивка сканов — 2 дня;
подсчёт объёмов и подготовка отчёта — 2 дня.
Ресурсы: полевой этап — 1 сотрудник;
обработка, построение 3D моделей — 1 сотрудник;
вычисление объёмов, отчёт — 1 сотрудник.
Объём работ: лазерное сканирование, 3D моделирование буртов зерна на 16 складах и площадках, вычисление объёмов хранения зерна.

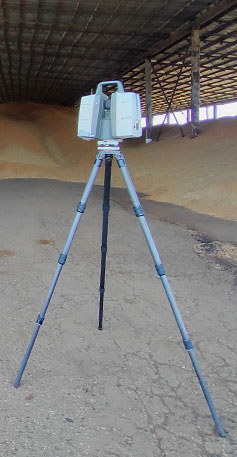

Оборудование: лазерный сканер Leica ScanStation P40.

Специалистами инженерной компании «НГКИ» выполнено определение объёмов хранения зерна на складах и крытых площадках хранения агропромышленной компании в Ставропольском крае для целей аудита. Обмеры буртов зерна на складах хранения были проведены нами по технологии 3D лазерного сканирования системой Leica ScanStation P40, которая представляет собой высокоточный прибор, позволяющий в автоматическом режиме производить до 1000000 измерений в секунду.

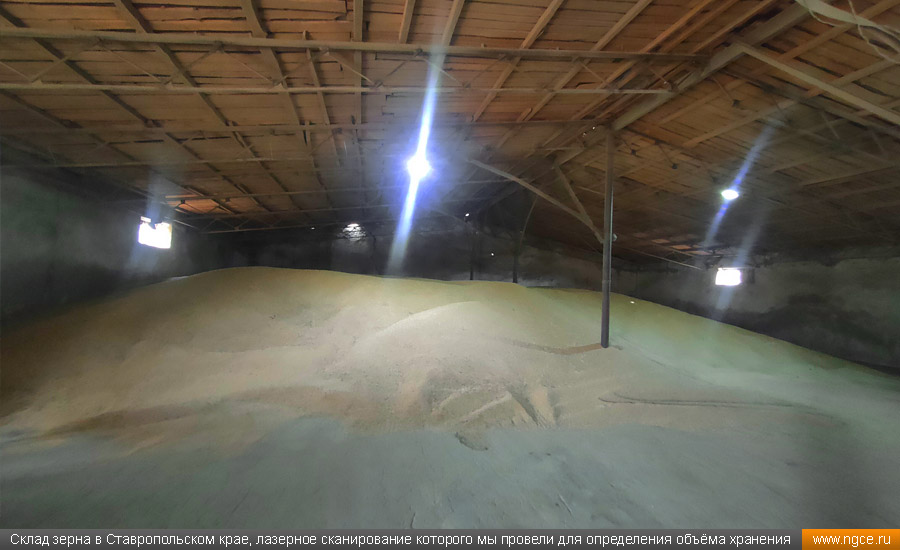

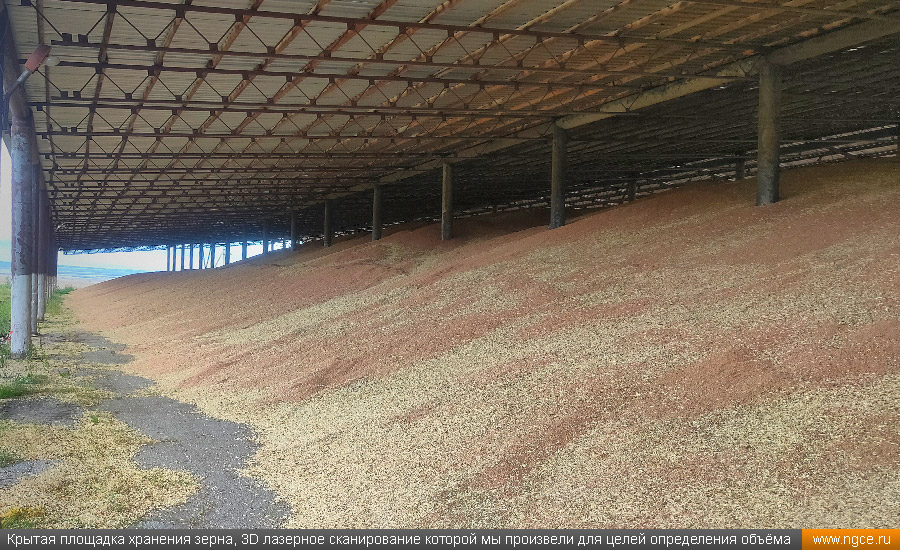

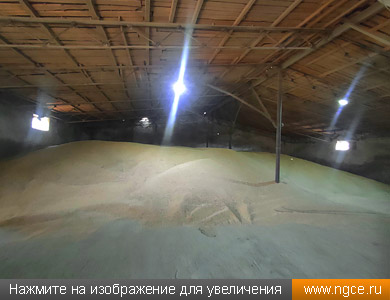

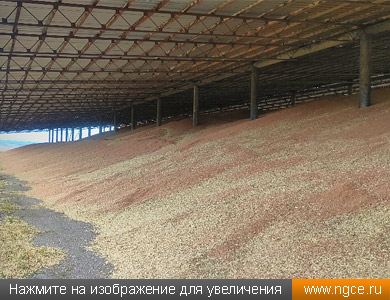

Крытая площадка хранения зерна, 3D лазерное сканирование которой мы произвели для целей определения объёма Склад зерна в Ставропольском крае, лазерное сканирование которого мы провели для определения объёма хранения

В соответствии с техническим заданием к договору были выполнены следующие виды работ: лазерное сканирование объёмов продукции, размещённой на площадках хранения, камеральная обработка результатов обмеров, построение 3D моделей рельефа каждой насыпной кучи, определение объёмов фактических запасов на площадке.

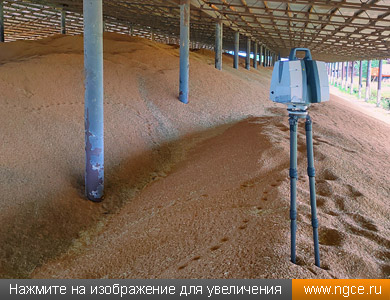

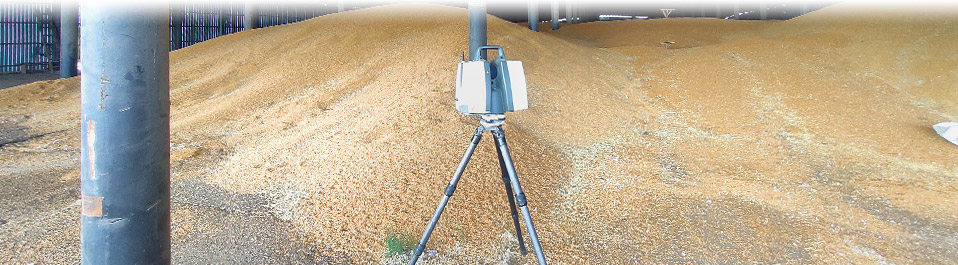

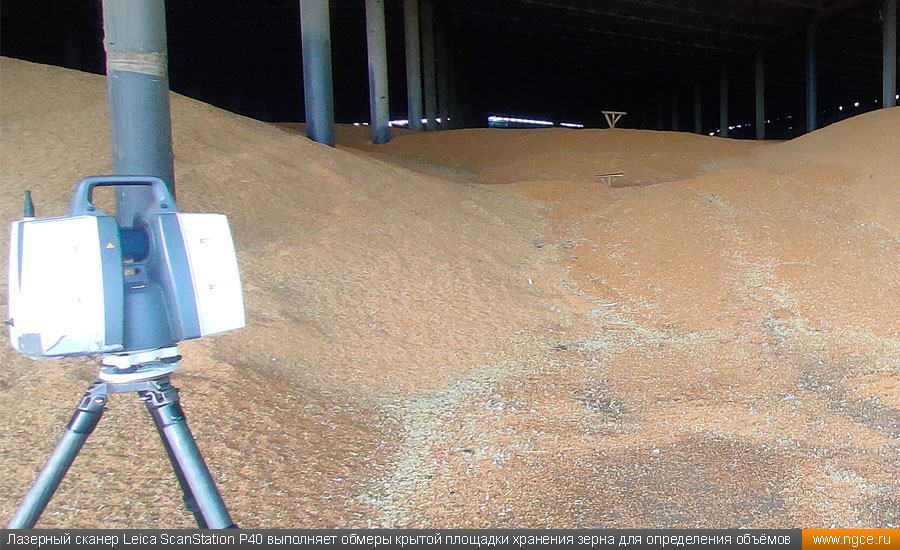

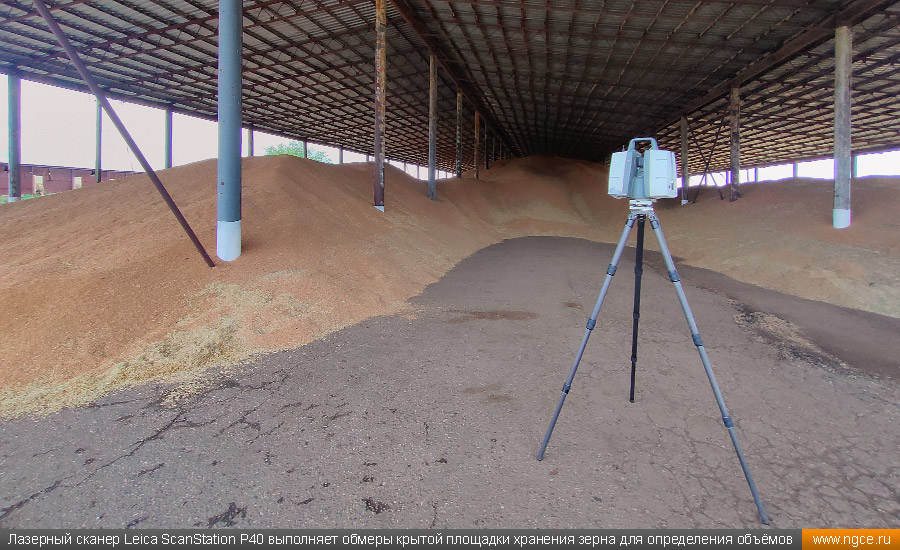

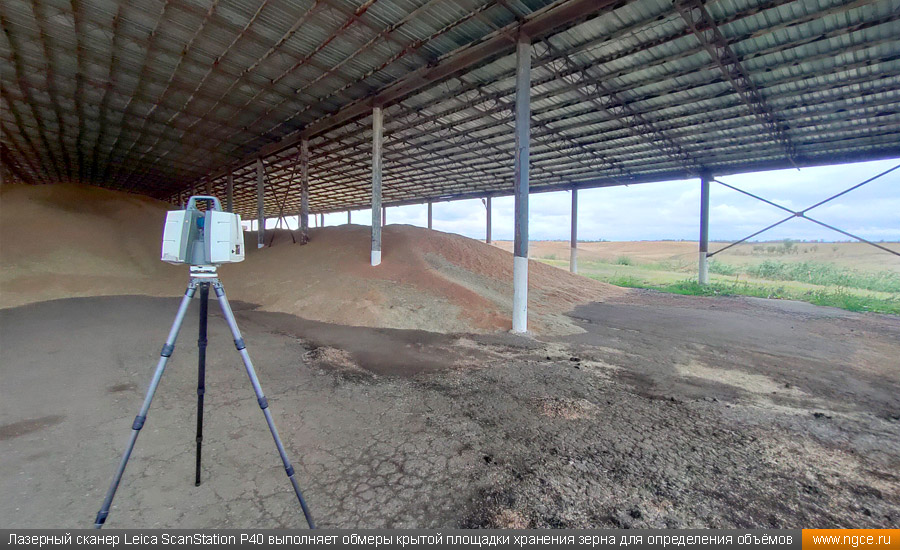

Лазерный сканер Leica ScanStation P40 выполняет обмеры крытой площадки хранения зерна для определения объёмов Лазерный сканер Leica ScanStation P40 выполняет обмеры крытой площадки хранения зерна для определения объёмов

Лазерное сканирование для измерения объёмов хранения зерна на складах

У очень многих сельскохозяйственных предприятий уже довольно давно налажена система учёта объёмов хранения своей продукции на складах и в силосах. Для целей определения объёма различной сельскохозяйственной продукции активно используется технология лазерного сканирования, позволяющая с высочайшей точностью и подробностью измерить каждую кучу, бурт или силос, затем построить точные обмерные 3D модели и уже по ним вычислить объёмы хранения продукции. При этом точность единичного измерения для определения пространственных координат точки составляет 1 мм, что даёт возможность с минимальной погрешностью определить объём каждой насыпной кучи.

Обмерные работы на складах хранения зерна на складах и крытых площадках хранения были осуществлены нашими специалистами, как и всегда, методом 3D лазерного сканирования. Были произведены обмеры каждой насыпной кучи зерна для целей дальнейшего построения их обмерных 3D моделей и вычисления объёма хранения в каждой куче.

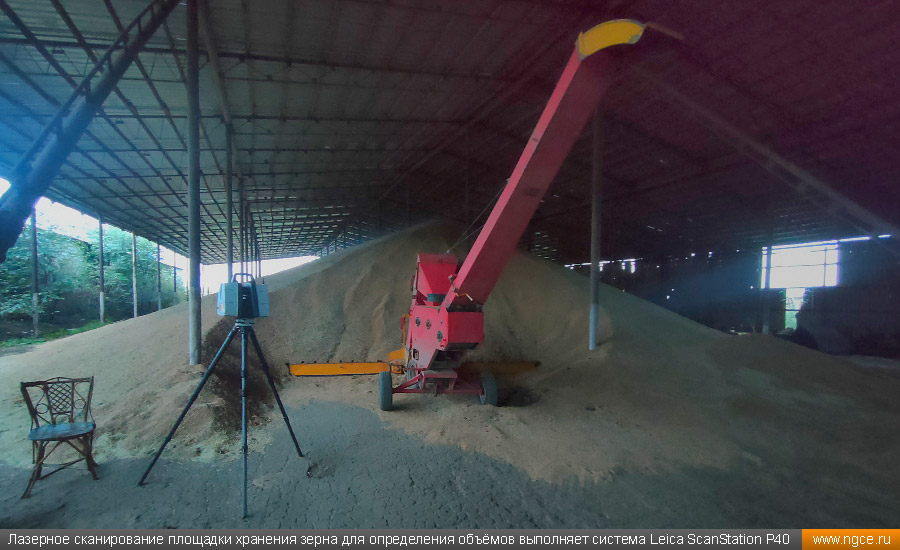

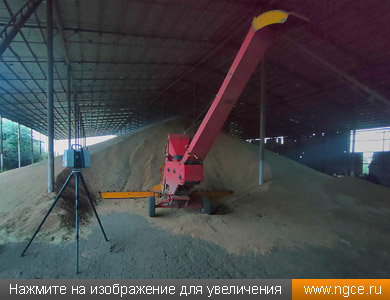

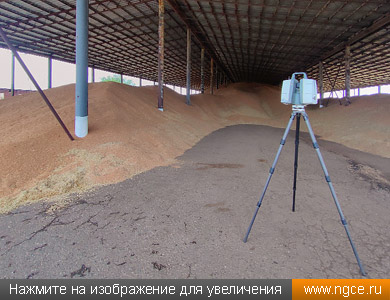

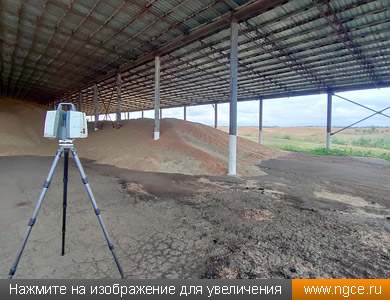

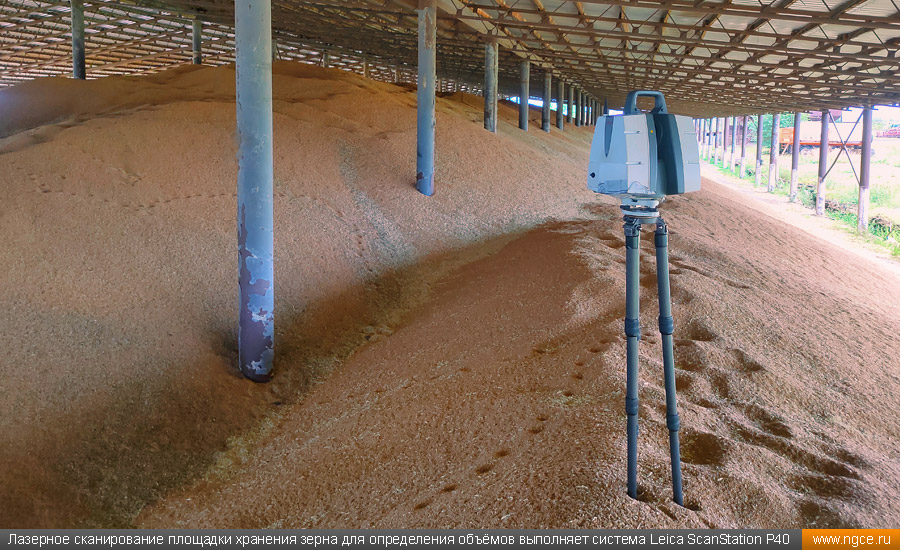

Лазерное сканирование площадки хранения зерна для целей определения его объёмов выполняет система Leica ScanStation P40 Лазерное сканирование площадки хранения зерна для целей определения его объёмов выполняет система Leica ScanStation P40

Места стоянок 3D сканера рассчитывались таким образом, чтобы обеспечить максимальное покрытие сканируемого объекта. Кроме этого, лазерное сканирование осуществлялось нами с взаимным перекрытием сканов, необходимым и достаточным для последующей их сшивки по общим контурам.

Определение объёмов хранения зерна на складах по данным 3D сканирования

На камеральном этапе работ инженерами нашей компании была выполнена сшивка (уравнивание) полученных сканов с разных точек стояния сканера по методу общих контуров, а далее по данным проведённого лазерного сканирования были построены точные обмерные 3D модели куч зерна на складах и крытых площадках хранения.

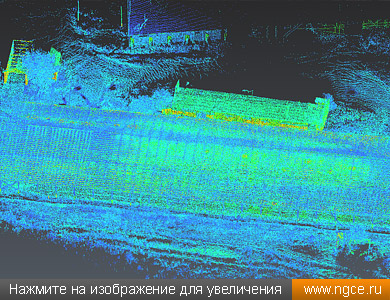

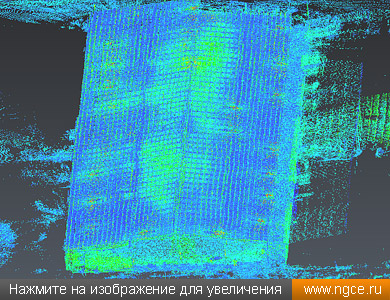

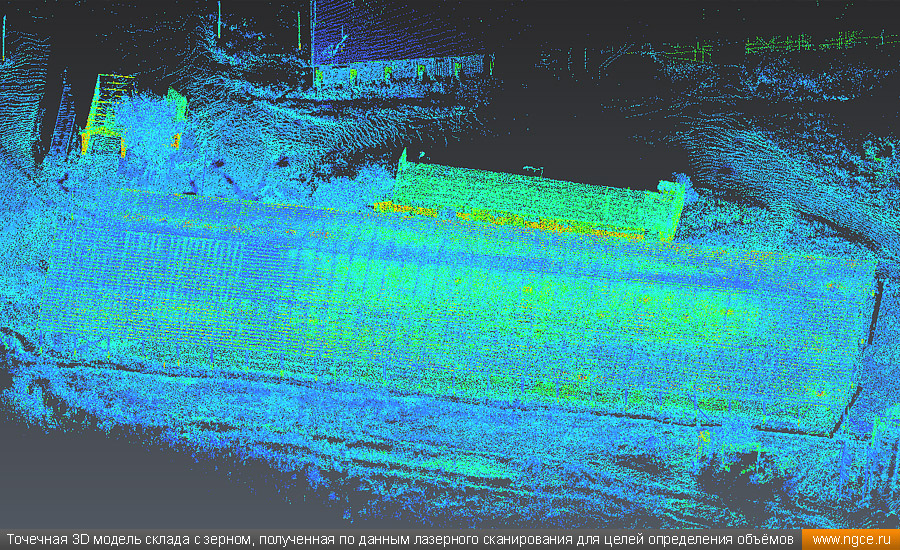

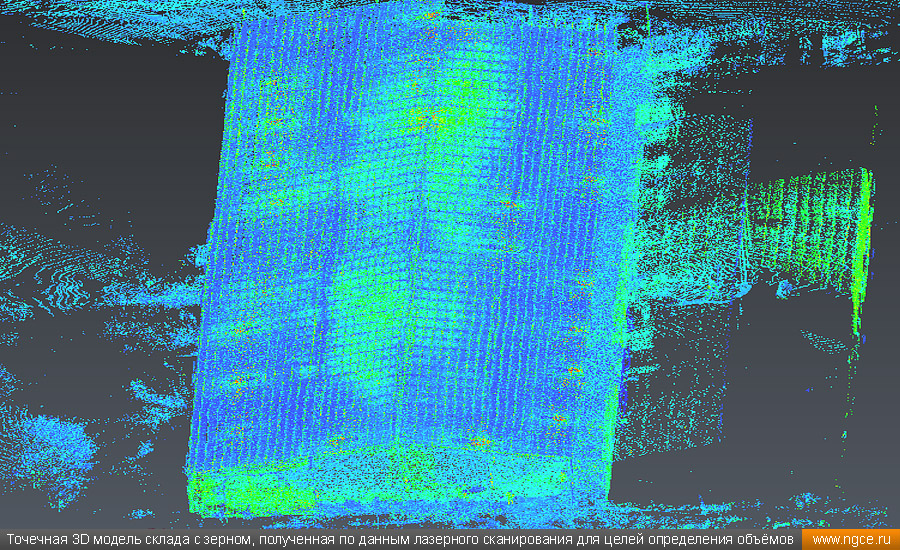

Точечная 3D модель склада с зерном, полученная по данным лазерного сканирования для целей определения объёмов хранения Точечная 3D модель склада с зерном, полученная по данным лазерного сканирования для целей определения объёмов хранения

Построение 3D модели по данным лазерного сканирования состояло из следующих этапов:
— очистка полученных данных от посторонних предметов;
— прореживание очищенных облаков точек буртов продукции для возможности построения 3D модели;
— построение отсчётной плоскости;
— построение детальных 3D моделей отдельных элементов;
— итоговый подсчет объёмов зерна в каждой куче.

Также необходимо отметить, что в ходе обработки все данные были очищены от движущихся и стоящих агрегатов, а также иных посторонних предметов, что существенно повысило точность определения объёмов зерна на складах и площадках хранения.

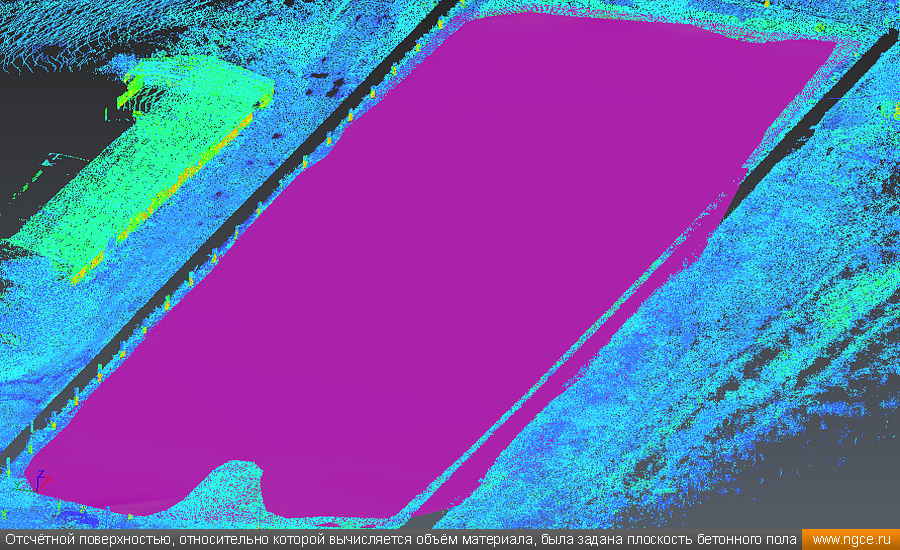

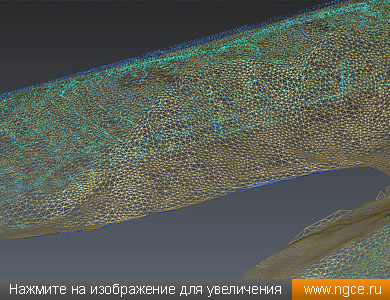

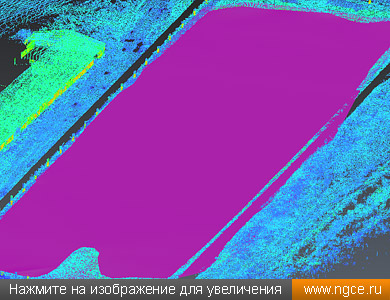

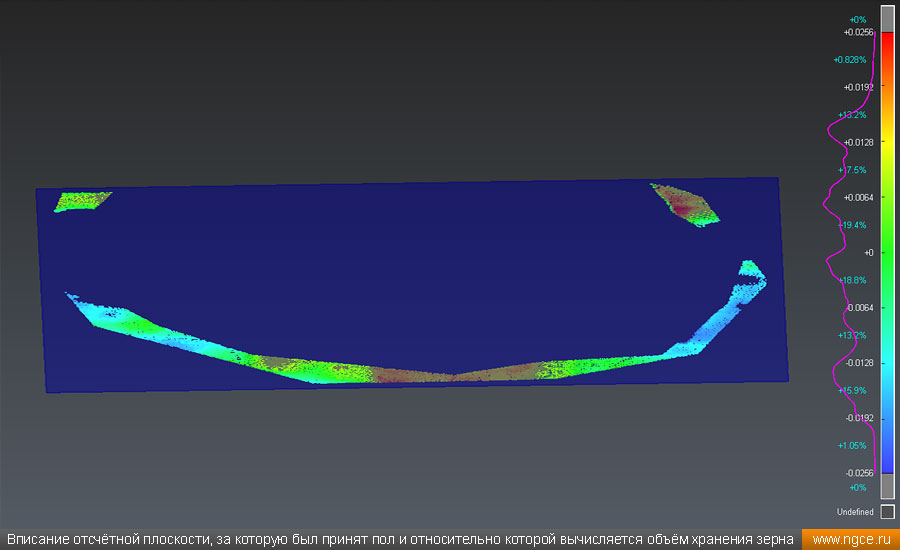

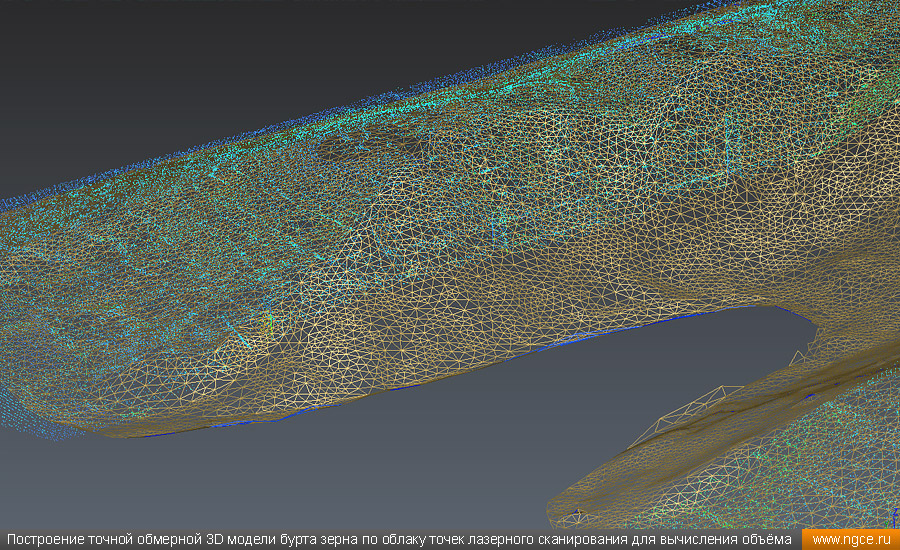

Построение точной обмерной 3D модели бурта зерна по облаку точек лазерного сканирования для целей вычисления объёма хранения зерна В качестве отсчётной поверхности, относительно которой вычисляется объём хранения сыпучего материала, была задана плоскость бетонного пола

На завершающей стадии нашими специалистами был осуществлён точный подсчёт объёмов для каждой кучи зерна. Заказчику были предоставлены подробный отчёт о выполненной работе и акт с результатами вычисления объёмов зерна на складах хранения.

Заказчик был полностью удовлетворён произведёнными обмерами и расчётом объёмов хранения продукции.

Итоговые 3D модели куч материалов на складе и вычисление объёмов хранения

Ниже вы можете посмотреть 3D модели куч зерна на складах и крытых площадках хранения, построенные по данным 3D лазерного сканирования, с точно вычисленными объёмами.

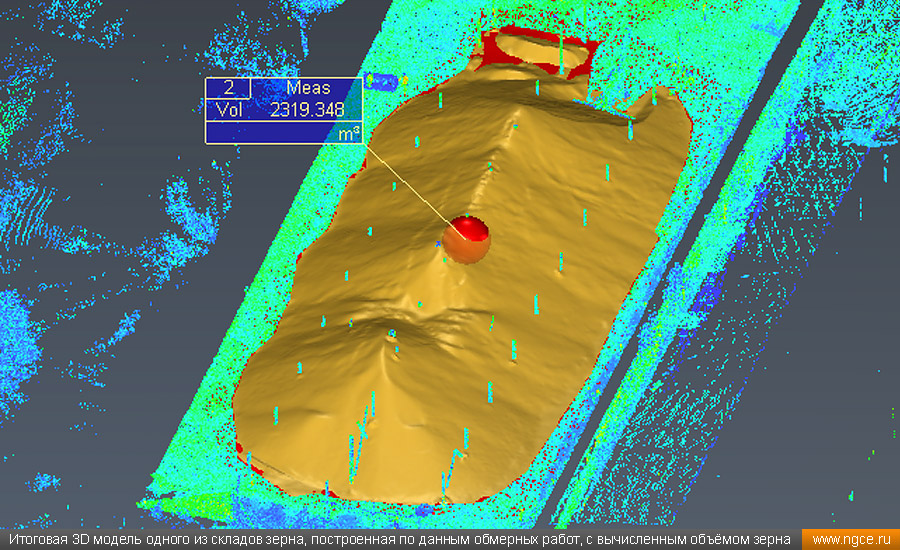

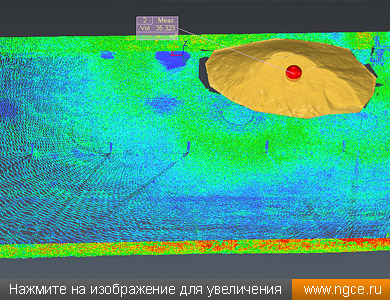

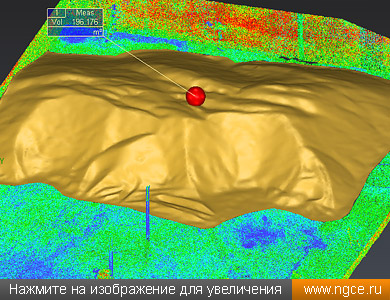

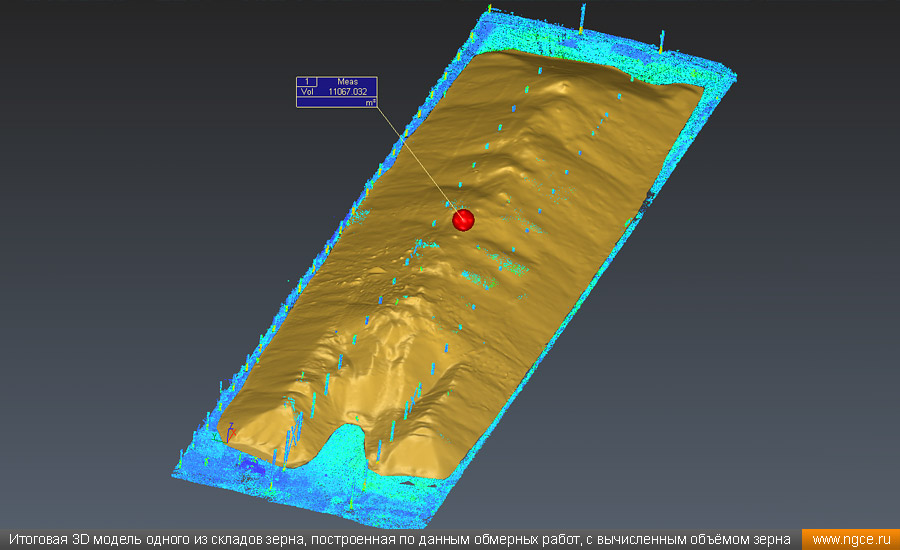

Итоговая 3D модель одного из складов зерна, построенная по данным лазерного сканирования, с вычисленным объёмом зерна Итоговая 3D модель одного из складов зерна, построенная по данным лазерного сканирования, с вычисленным объёмом зерна

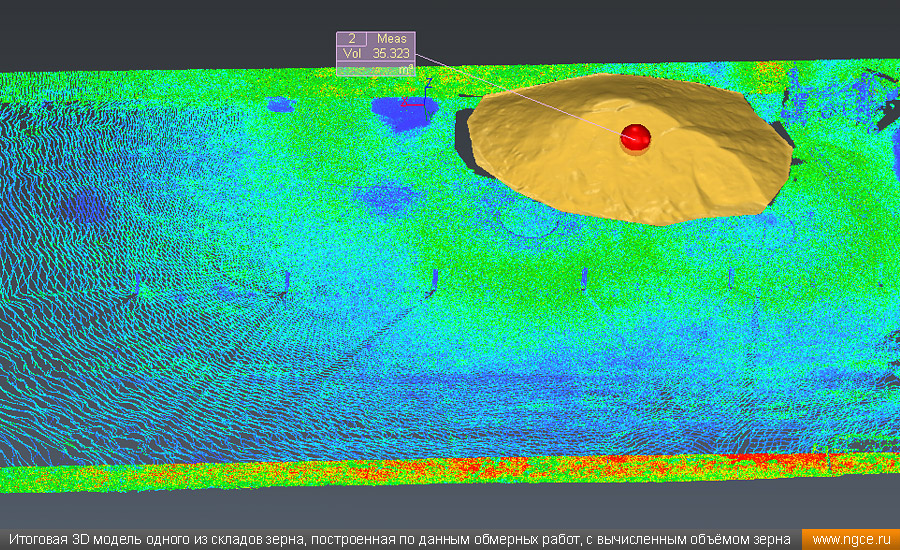

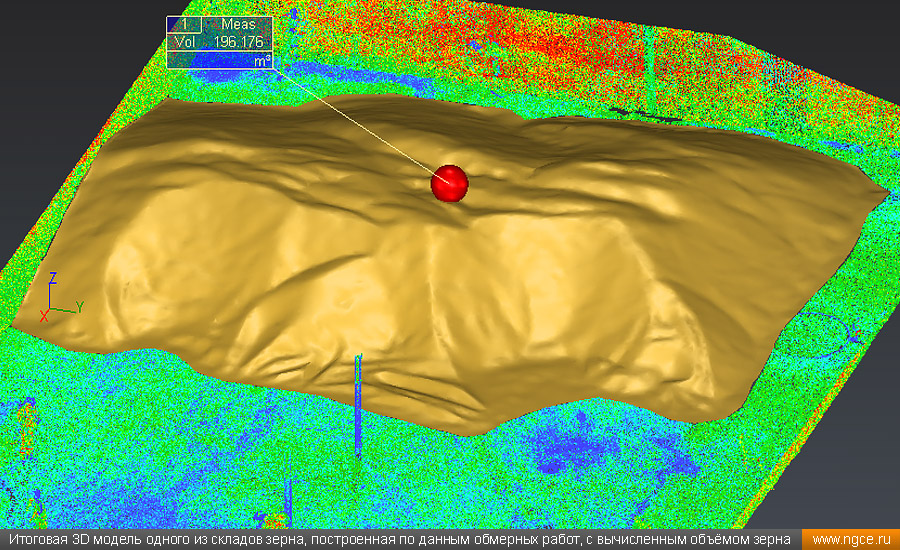

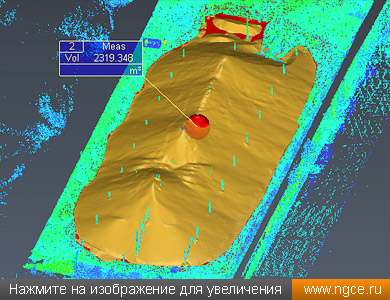

Итоговая 3D модель одного из складов зерна, построенная по данным лазерного сканирования, с вычисленным объёмом зерна Итоговая 3D модель одного из складов зерна, построенная по данным лазерного сканирования, с вычисленным объёмом зерна

Преимущества лазерного сканирования при измерении объёмов сыпучих материалов

Целесообразность применения технологии 3D лазерного сканирования при выполнении данных видов работ основана на её уникальных возможностях. Среди отличительных особенностей метода 3D сканирования следует отметить три основных:

— полная реализация принципа дистанционных измерений с широчайшим набором возможностей для дальнейшей компьютерной обработки результатов измерений, что даёт возможность значительно снизить трудозатраты, повысив эффективность и сделав работу более безопасной;

— полнота получаемой информации превышает все ранее реализованные методы, поскольку высочайшие точность и подробность результатов проведённых измерений позволяют адекватно отображать объекты даже самой сложной «нематематической» формы и практически неограниченно расширяет сферу применения технологии;

— непревзойденная скорость работы, при которой информация об объекте в виде точечной 3D модели собирается за считанные минуты, предоставляя уникальную возможность оперативного контроля.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья для целей аудита и контроля».

Изображения:

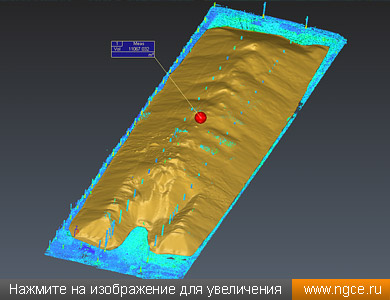

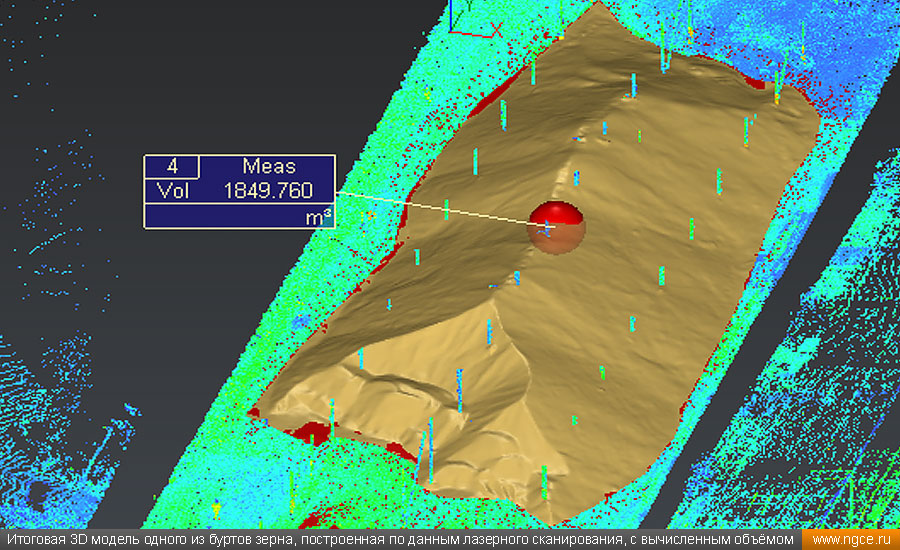

Лазерный сканер Leica ScanStation P40 выполняет обмеры крытой площадки хранения зерна для определения объёмов Вписание отсчётной плоскости, за которую был принят пол и относительно которой вычисляется объём хранения зерна Итоговая 3D модель одного из буртов зерна, построенная по данным лазерного сканирования, с вычисленным объёмом
