Выполненные проекты компании «НГКИ»
Трехмерное лазерное сканирование и построение актуальной 3D модели Кругового паровозного депо Ленинградского вокзала в Москве

Трехмерное лазерное сканирование и построение актуальной 3D модели Кругового депо Ленинградского вокзала в Москве

Компания «НГКИ» выполнила проект по трехмерному лазерному сканированию и созданию точной 3D модели здания Кругового депо Николаевской железной дороги, которое находится на территории известного архитектурного ансамбля Ленинградского (Николаевского) вокзала в Москве. Актуальная 3D модель была построена по результатам выполненных обмерных работ для создания проекта реконструкции объекта.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и архитектуры.
Цель проекта: проведение исполнительной съемки и построение точной 3D модели для целей реконструкции объекта.
Результаты: трехмерная модель объекта в формате AutoCAD.
Продолжительность: полевой этап — 4 дня;
обработка — 4 недели.
Объем работ: площадь внешнего фасада — 2500 кв. метров;
площадь фасада внутреннего двора — 600 кв. метров.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.

В сентябре 2012 года специалистами инженерной компании «НГКИ» был выполнен проект по трехмерному лазерному сканированию и 3D моделированию здания Кругового паровозного депо Николаевской железной дороги, находящегося на территории известного архитектурного ансамбля Ленинградского (Николаевского) вокзала в городе Москве. Здание Кругового депо было построено в 1846–1851 годах по проекту архитектора К.А. Тона и является объектом культурного наследия. Весь комплекс работ по проведению архитектурных обмеров и созданию точной и актуальной трехмерной модели был выполнен для целей разработки проекта реконструкции объекта по решению руководства ОАО «РЖД».

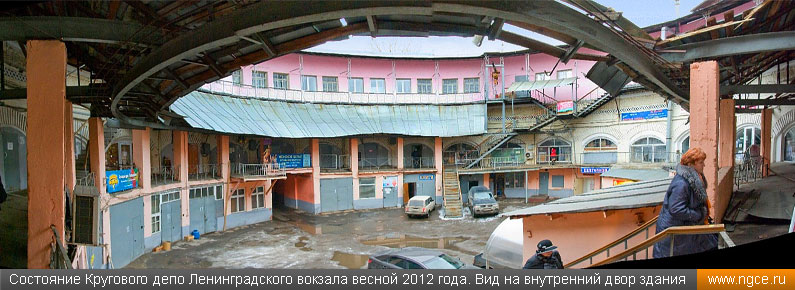

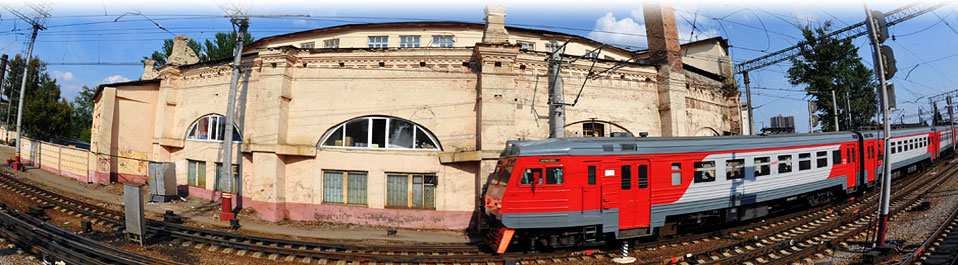

Состояние Кругового депо Ленинградского вокзала весной 2012 года. Вид на внутренний двор здания

Проектная организация, выбранная руководством «РЖД» в качестве подрядчика по созданию проекта реконструкции, обратилась в нашу компанию с просьбой выполнить лазерное сканирование и построить точную 3D модель внешних фасадов Кругового депо и фасадов внутреннего двора объекта. Съемка интерьеров и внутренних помещений здания не требовалась. Свое желание получить именно точную трехмерную модель, а не комплект плоских исполнительных чертежей, проектировщики мотивировали следующим:
— требовалась наглядная визуализация текущего состояния здания;
— требовалось получить инструмент для последующего выбора тех или иных проектных решений;
— необходимо было получить исходную модель для создания исполнительных чертежей.

В соответствии с предоставленным техническим заданием, обмерным работам на объекте подлежали только фасады (внешние и внутренние) и кровля. Итоговая модель здания должна была быть разложена на несколько слоев (фасады, кровля, коммуникации, строительные конструкции, лестницы и прочее), весь перечень которых был предварительно согласован с Заказчиком.

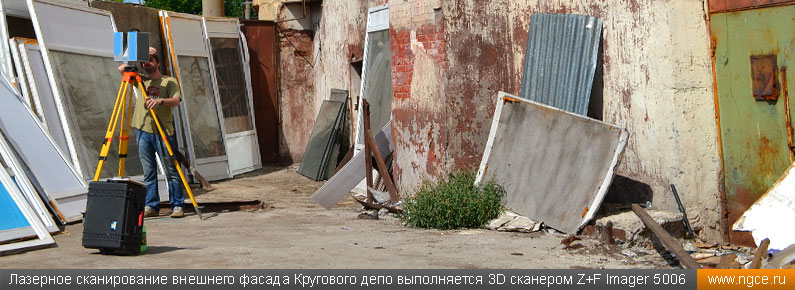

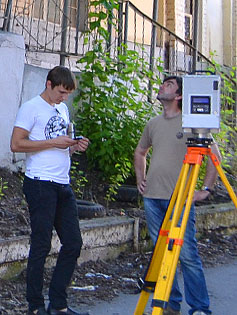

Лазерное сканирование внешнего фасада Кругового депо выполняется 3D лазерным сканером Z+F Imager 5006

Примерные объемы работ, выполненных нашими специалистами при съемке Кругового депо Ленинградского вокзала по технологии трехмерного лазерного сканирования, следующие: общая площадь отсканированного внешнего фасада составила 2500 кв. м, площадь фасада внутреннего двора — 600 кв. м. Загруженность декором и элементами низкая, практически отсутствовала. Собственно лазерное сканирование заняло четыре дня работы двух специалистов. Один из дней целиком был затрачен на съемку кровли. Немало хлопот доставила густая растительность с северо-восточной стороны внешнего фасада, закрывавшая обзор, что привело к увеличению количества сканов. Всего же по результатам произведенных обмерных работ было получено более 200 сканов, которые затем были сшиты в единое облако точек. На сшивку полученных сканов в сумме было затрачено пять дней. Затем начался процесс послойного моделирования здания. Работа была разделена между двумя исполнителями и продолжалась в течение трех недель. Еще несколько дней ушло на стыковку и сведение готовой 3D модели и передачу ее Заказчику. Модель была передана в формате .dxf и впоследствии использовалась специалистами проектировщика в дальнейшей работе над проектом.

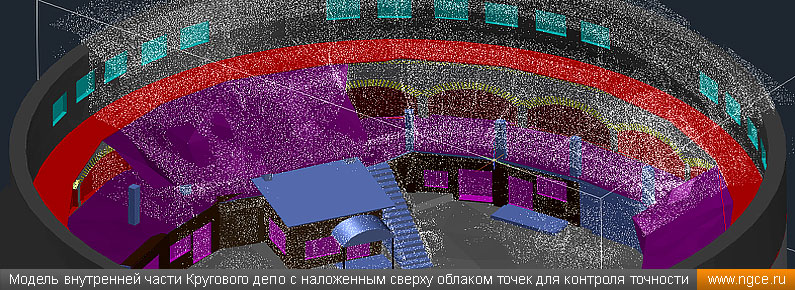

3D модель внутренней части Кругового депо с наложенным сверху облаком точек для контроля точности

Со статьей «Лазерное сканирование и создание 3D моделей объектов исторического наследия на примере Кругового депо Ленинградского вокзала в Москве», которая посвящена данному проекту, выполненному специалистами нашей компании для целей разработки проекта реконструкции объекта, вы можете ознакомиться в разделе «Публикации».

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается выполнением архитектурных обмеров объектов историко-культурного наследия, архитектуры, а также современного строительства с применением современной технологии лазерного сканирования. По результатам проведенных обмерных работ наши специалисты создают точные чертежи объектов или производят их трехмерное моделирование — в зависимости от поставленной задачи. Сотрудники компании «НГКИ» выполняют обмеры фасадов и внутренних помещений, а также декоративных элементов экстерьеров и интерьеров. Развернутое описание видов выполняемых нами работ и особенностях данного сегмента рынка вы можете найти на странице раздела «Услуги», в котором описывается выполнение обмерных работ на объектах историко-культурного наследия и архитектуры.

Изображения:

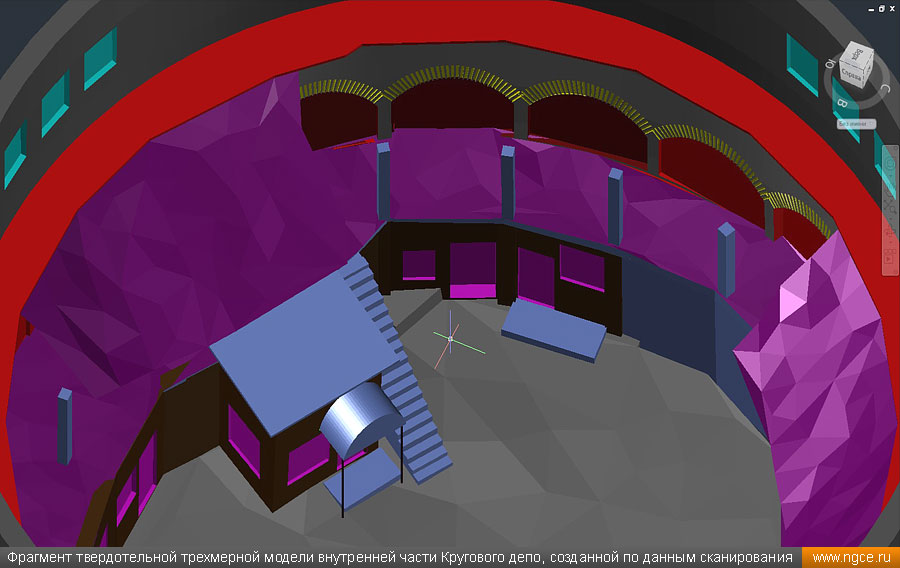

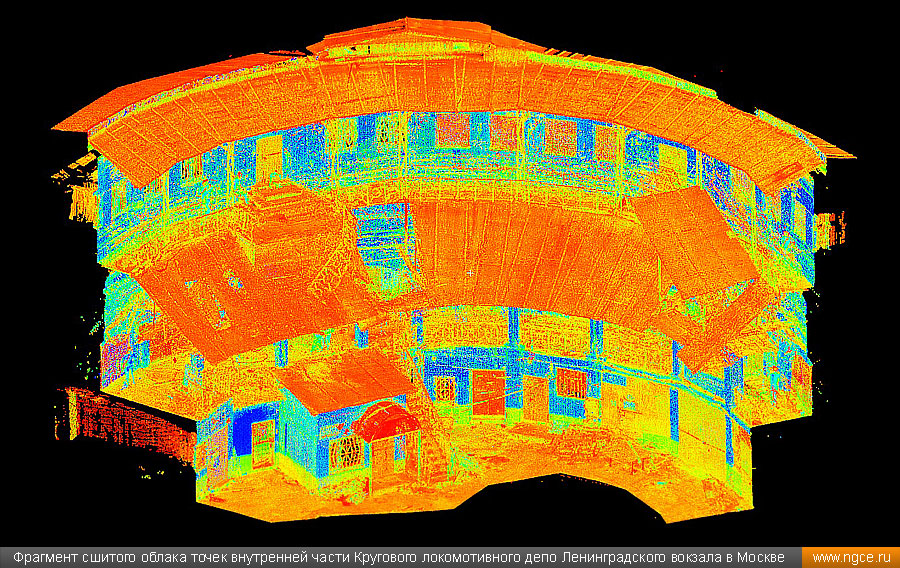

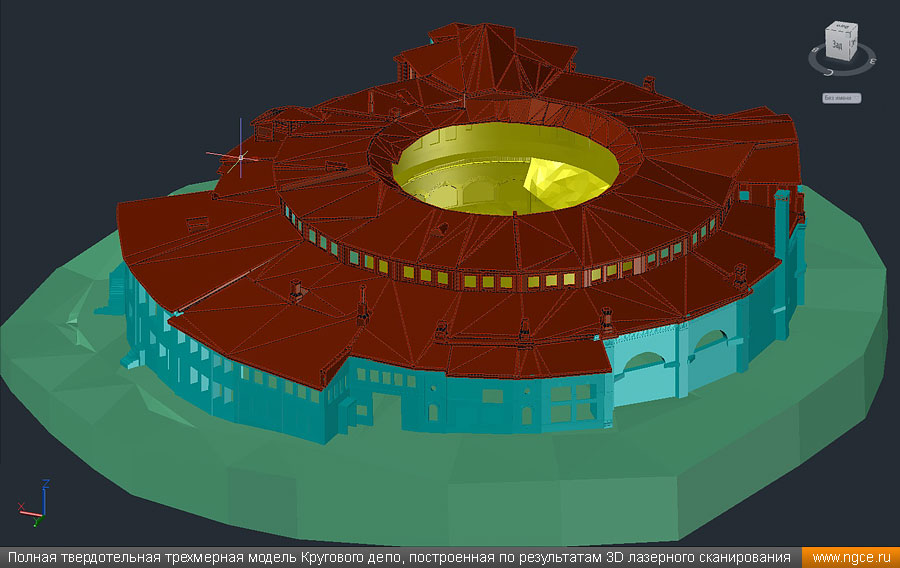

Фрагмент сшитого облака точек внутренней части Кругового депо Ленинградского вокзала в Москве Фрагмент твердотельной трехмерной модели внутренней части Кругового депо, созданной по данным 3D лазерного сканирования Полная твердотельная трехмерная модель Кругового депо, построенная по результатам 3D лазерного сканирования
