Лазерное сканирование и 3D моделирование цеха завода строительных смесей

Специалисты инженерной компании «НГКИ» выполнили проект по обмерным работам и построению исполнительной 3D модели цеха завода по производству строительных смесей, расположенного на юге Свердловской области с целью актуализации проектной документации и подготовки проекта перепланировки и переоборудования. Обмерные работы в цеху площадью около 1100 квадратных метров были выполнены по технологии лазерного сканирования с помощью системы Leica RTC360.

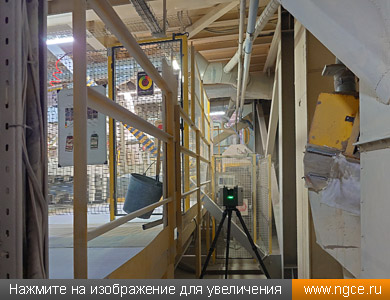

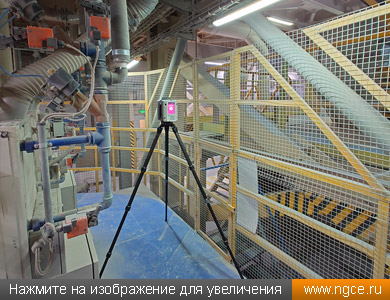

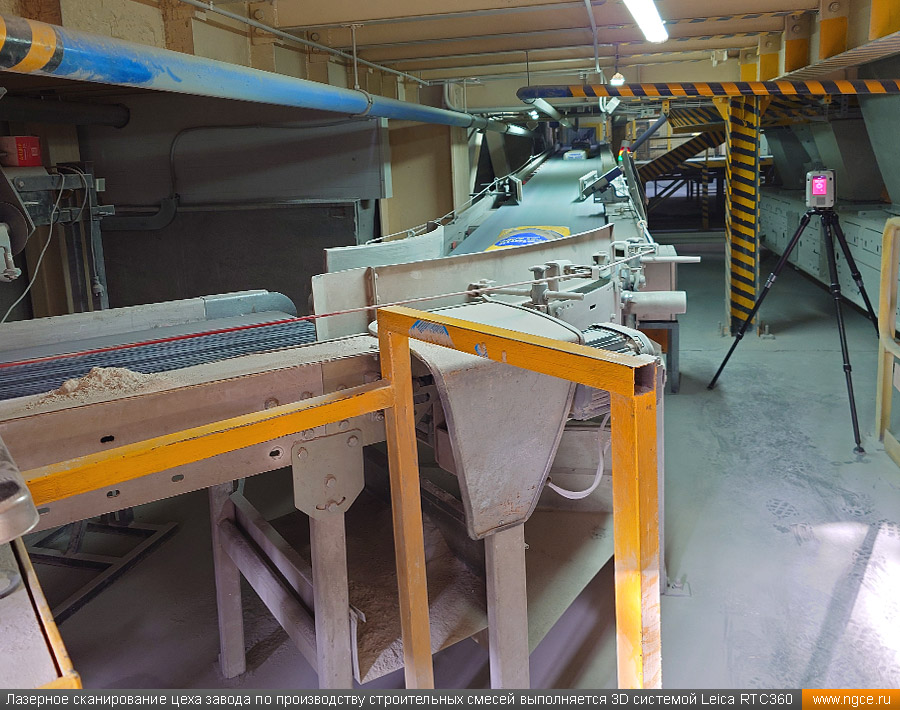

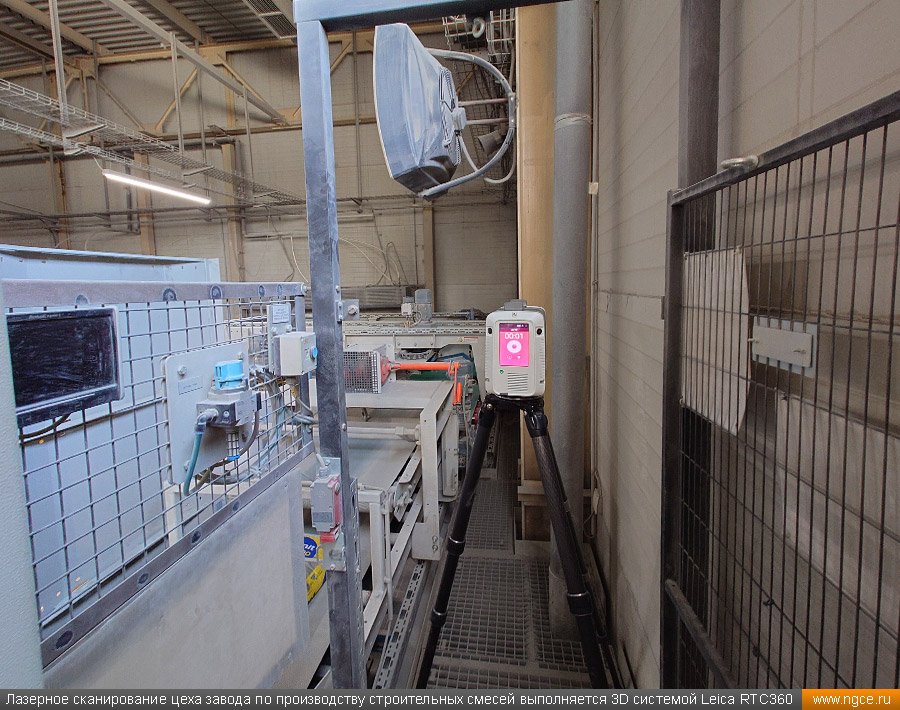

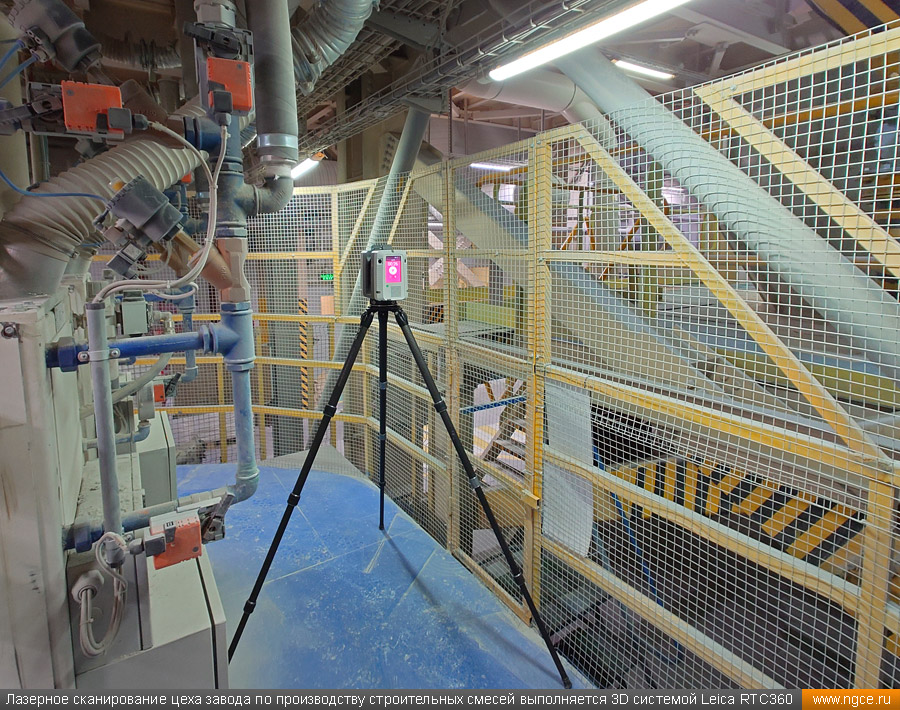

Лазерное сканирование цеха завода и производственного оборудования в нём

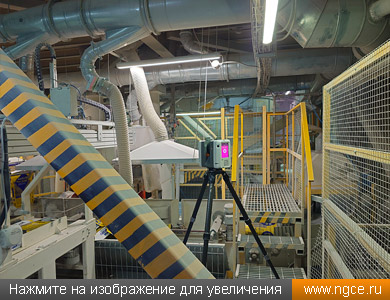

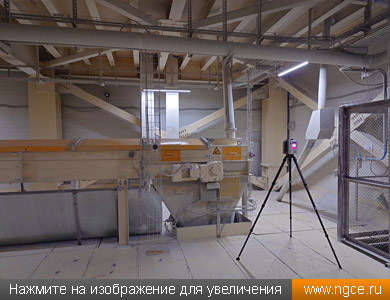

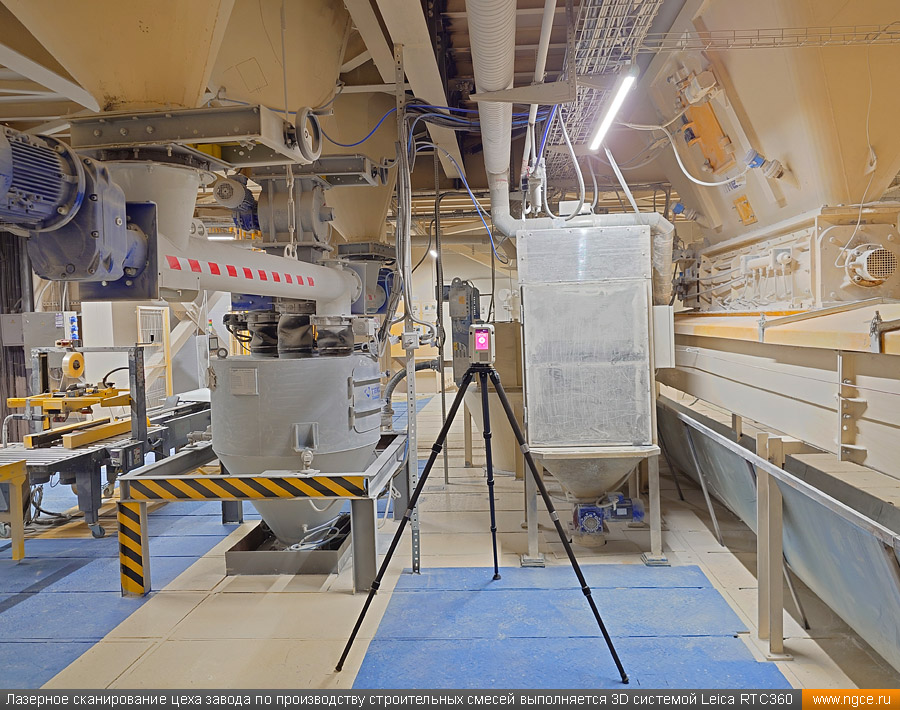

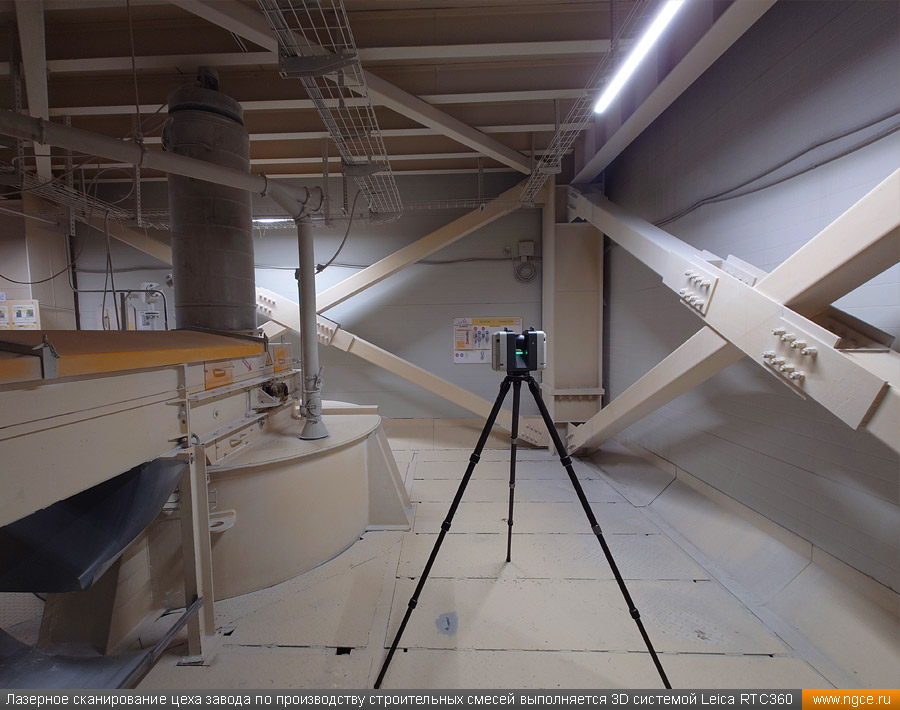

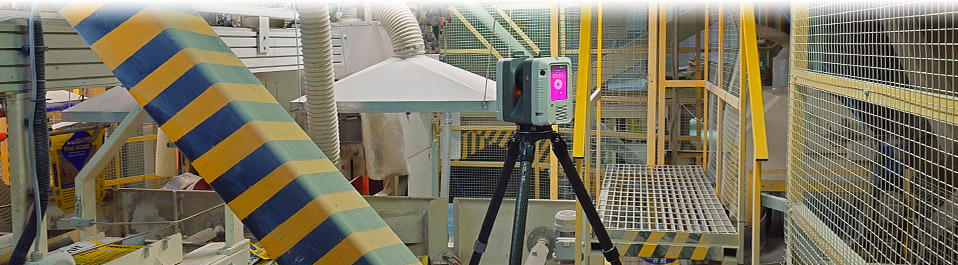

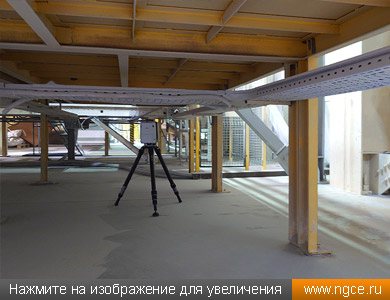

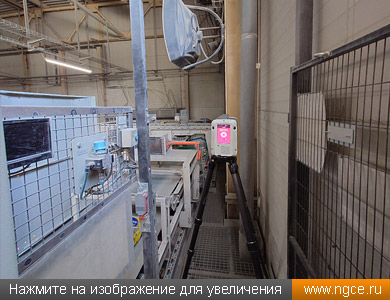

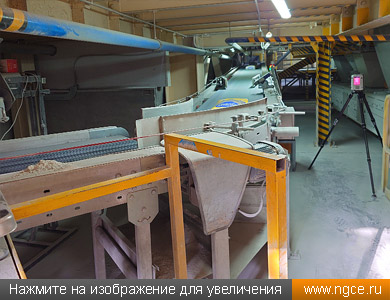

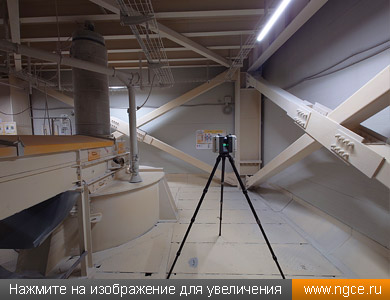

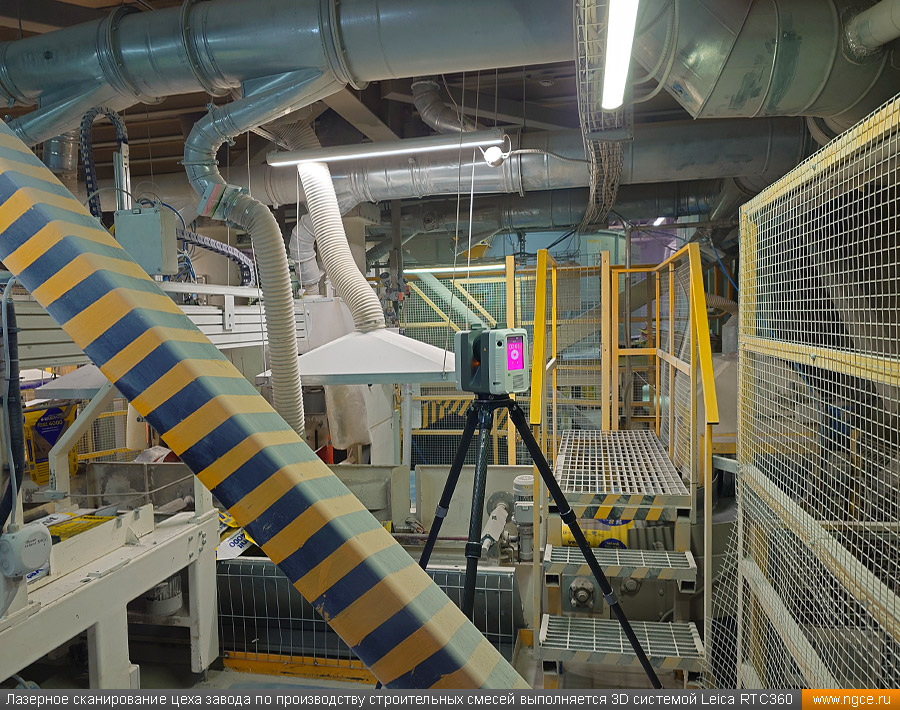

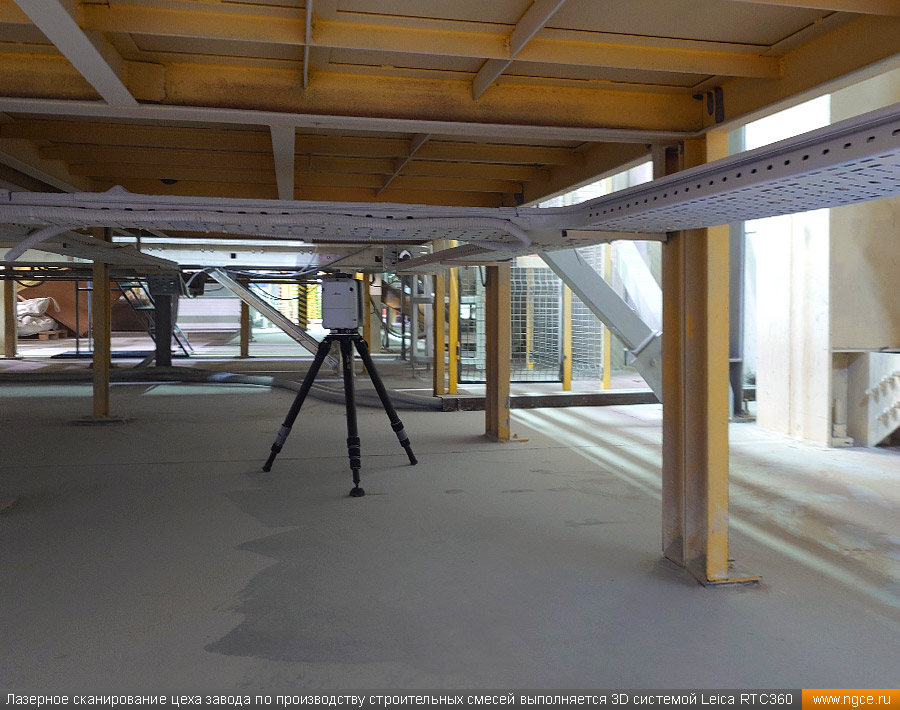

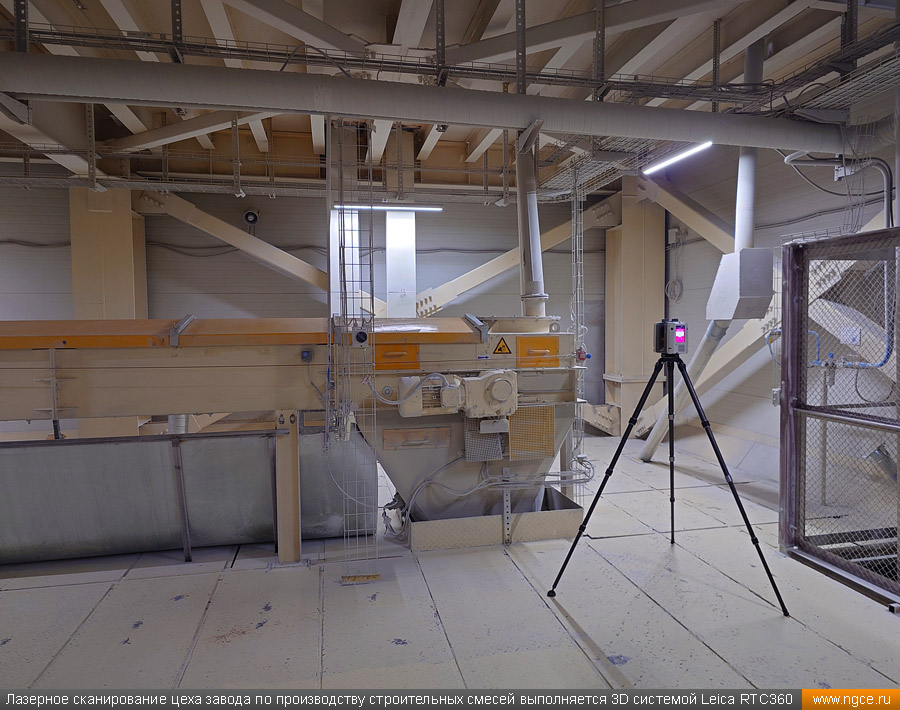

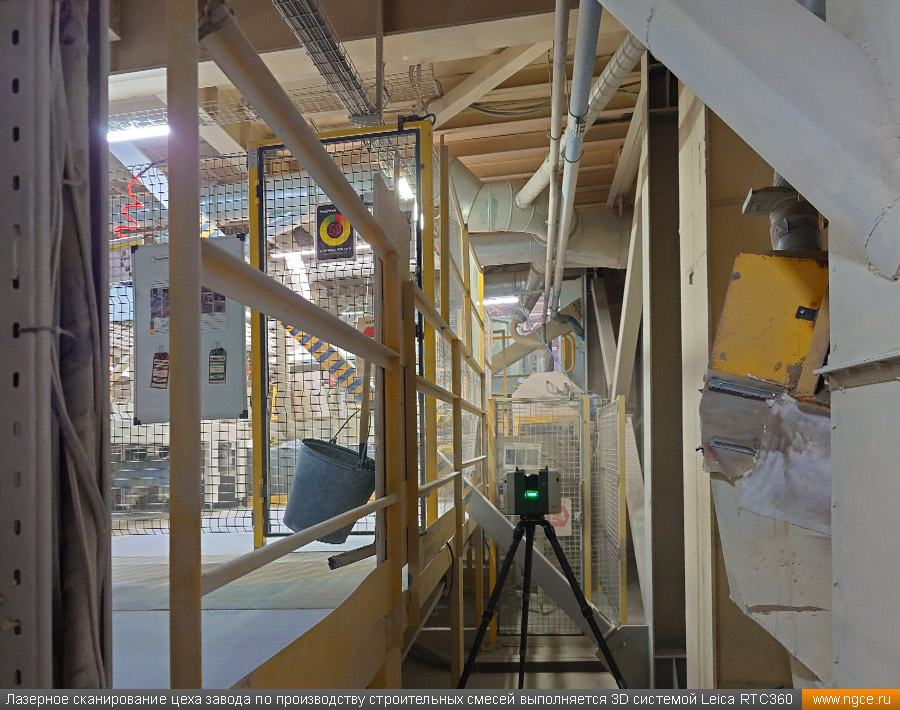

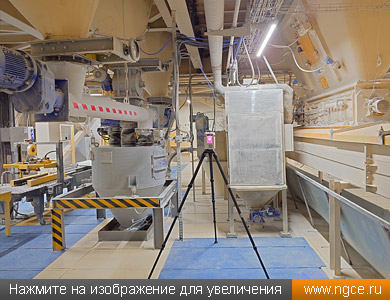

Лазерное сканирование цеха завода по производству строительных смесей общей площадью около 1100 квадратных метров на заводе в Свердловской области выполнялись универсальной системой Leica RTC360. В общей сложности нашими инженерами было получено 115 высококачественных сканов в течение одного полного дня работы в условиях действующего производства, которое не останавливалось ни на минуту.

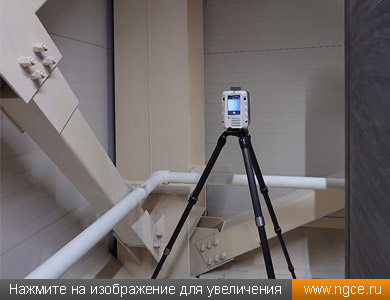

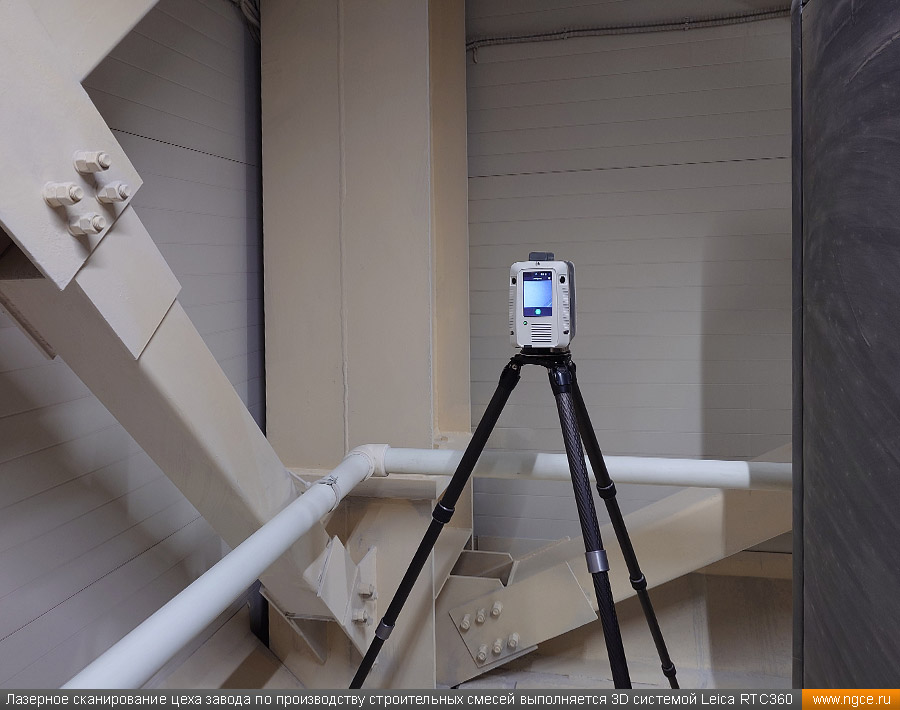

Обмерные работы были произведены нами методом лазерного сканирования при помощи 3D системы Leica RTC360, которая представляет собой инновационный высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

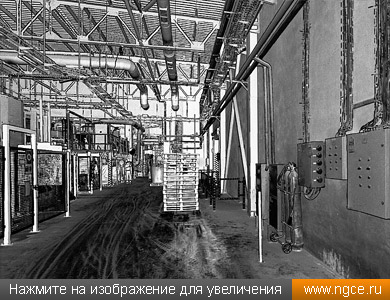

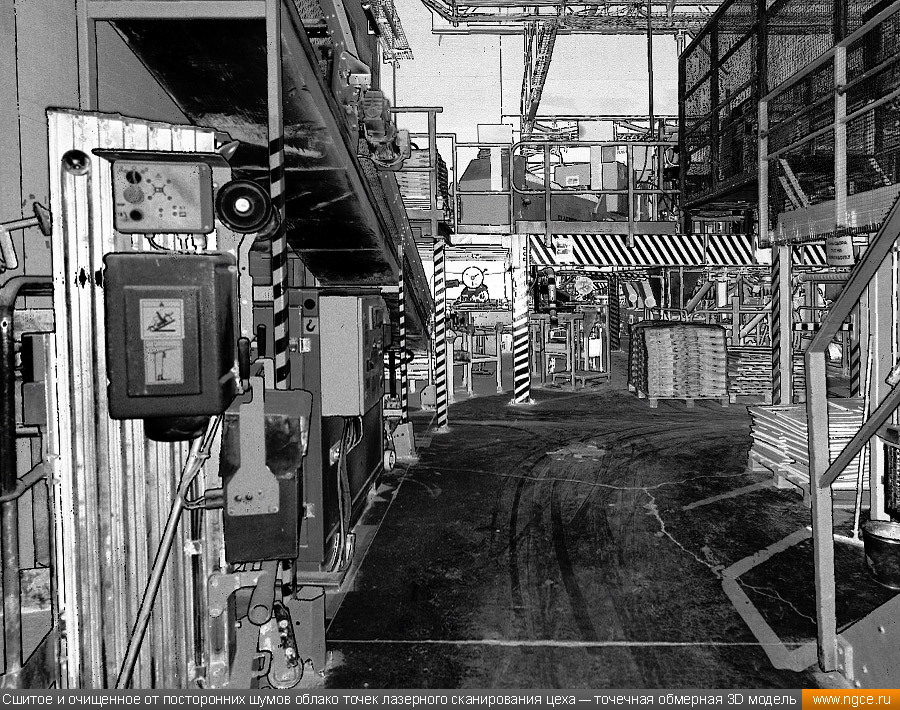

Обработка, сшивка и получение точечной 3D модели цеха

После завершения полевого этапа работ наши специалисты вернулись в московский офис и приступили к выполнению камерального этапа работ. Первоначально было необходимо осуществить обработку и сшивку сканов в единое облако точек, а также очистку точечных моделей от посторонних шумов и лишних объектов.

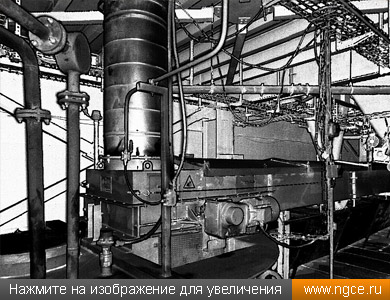

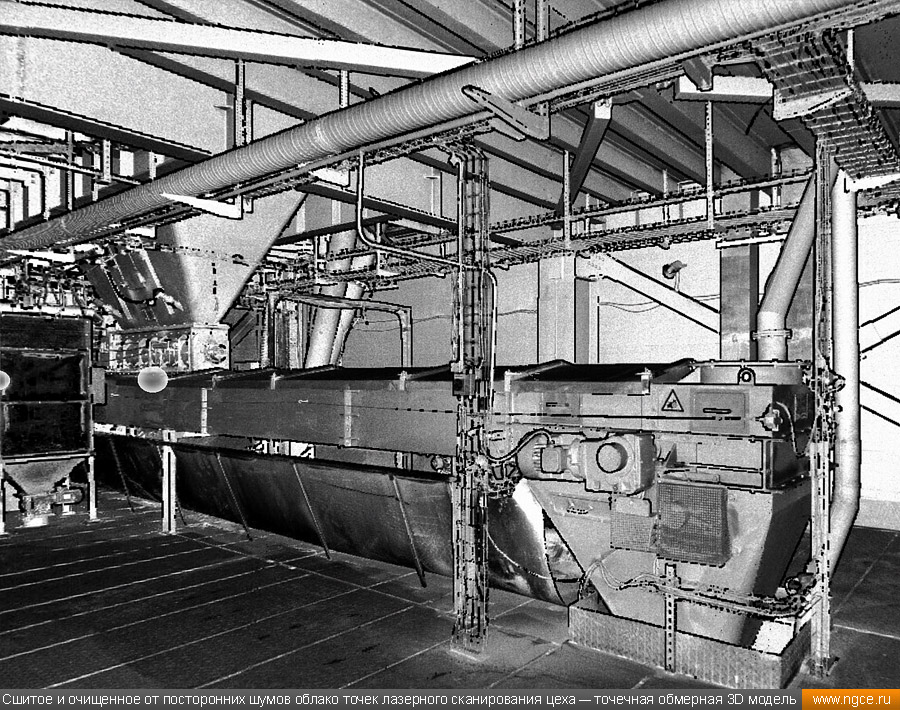

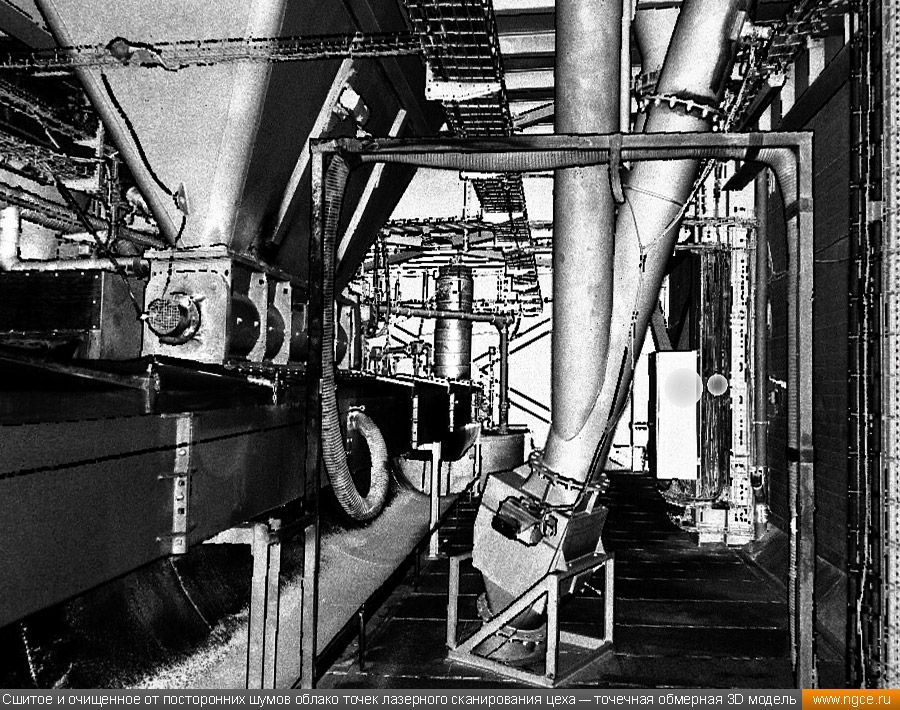

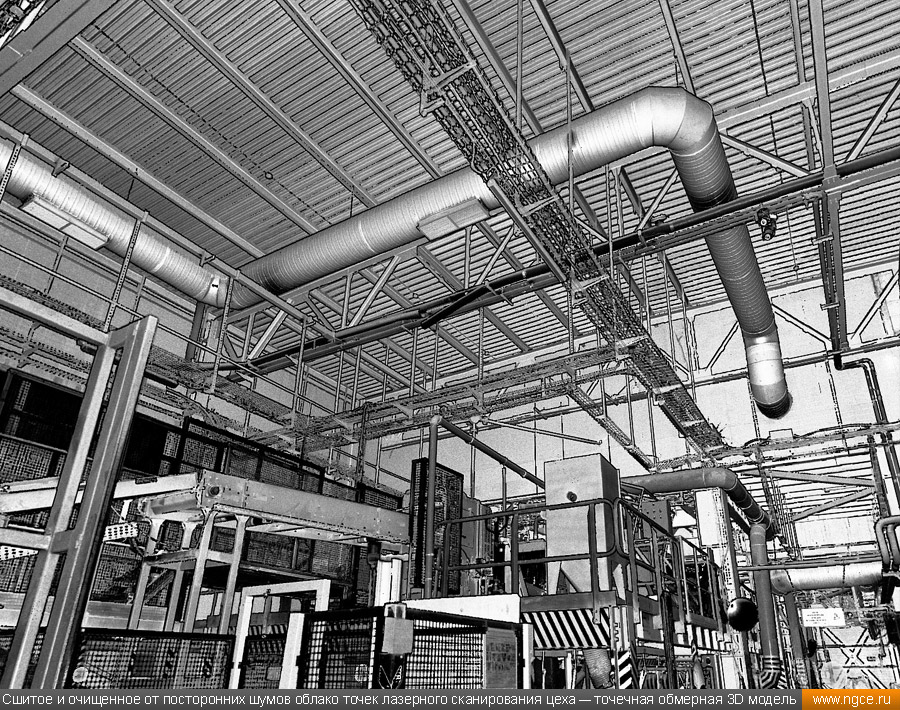

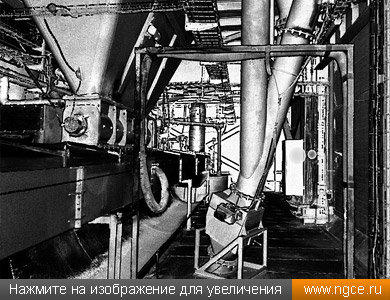

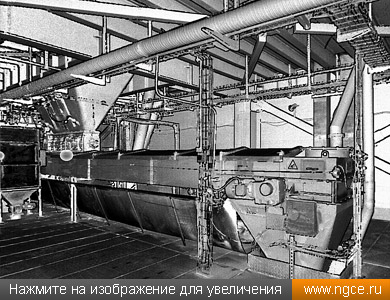

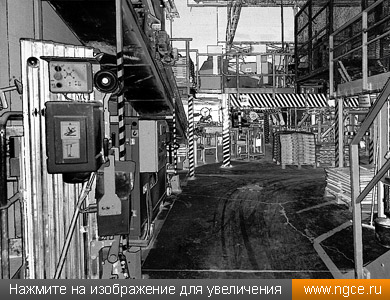

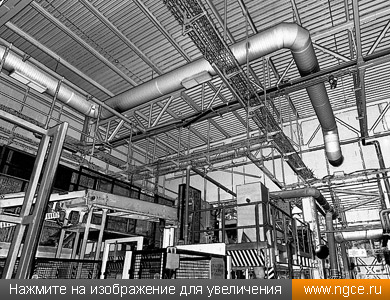

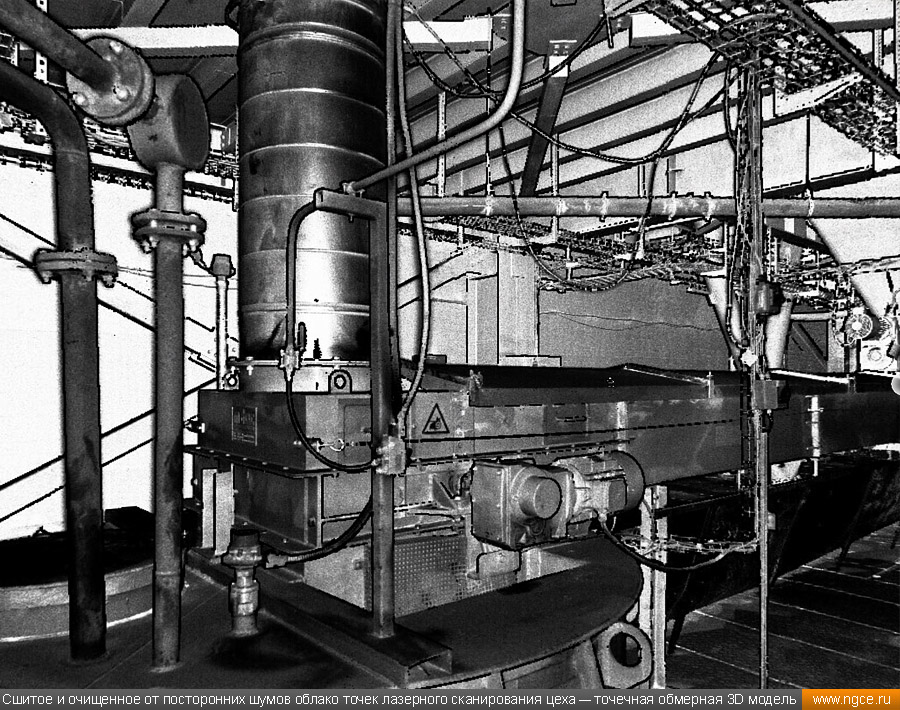

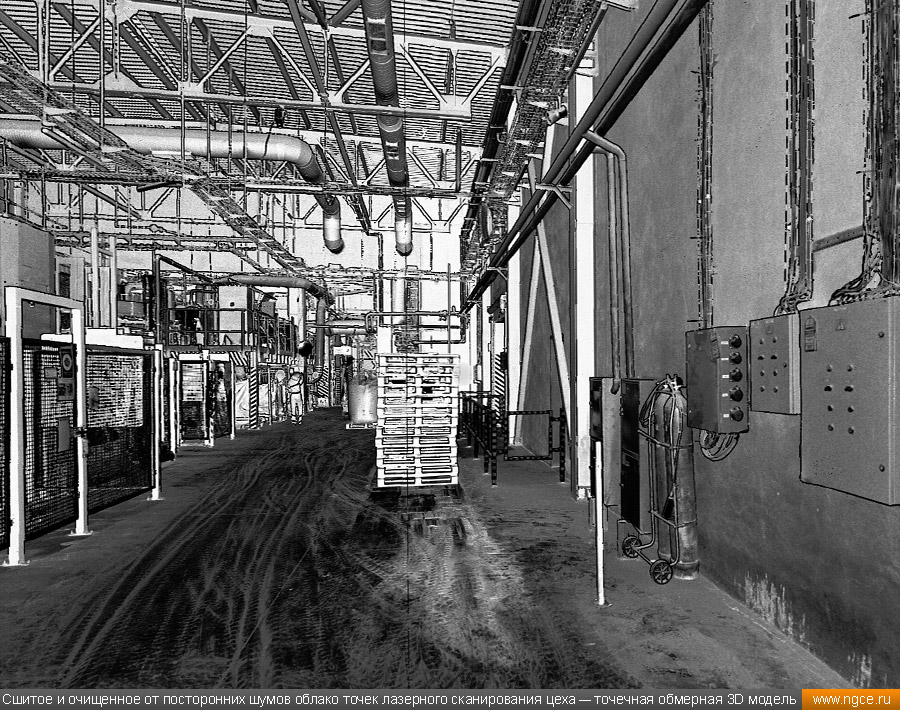

Уравнивание и сшивка полученных сканов в единую точечную 3D модель, выполненные нами на камеральном этапе работ, заняли два рабочих дня. В результате было получено плотное облако точек в формате Autodesk ReCAP (RCP) с возможностью просмотра панорам с каждой станции лазерного сканирования.

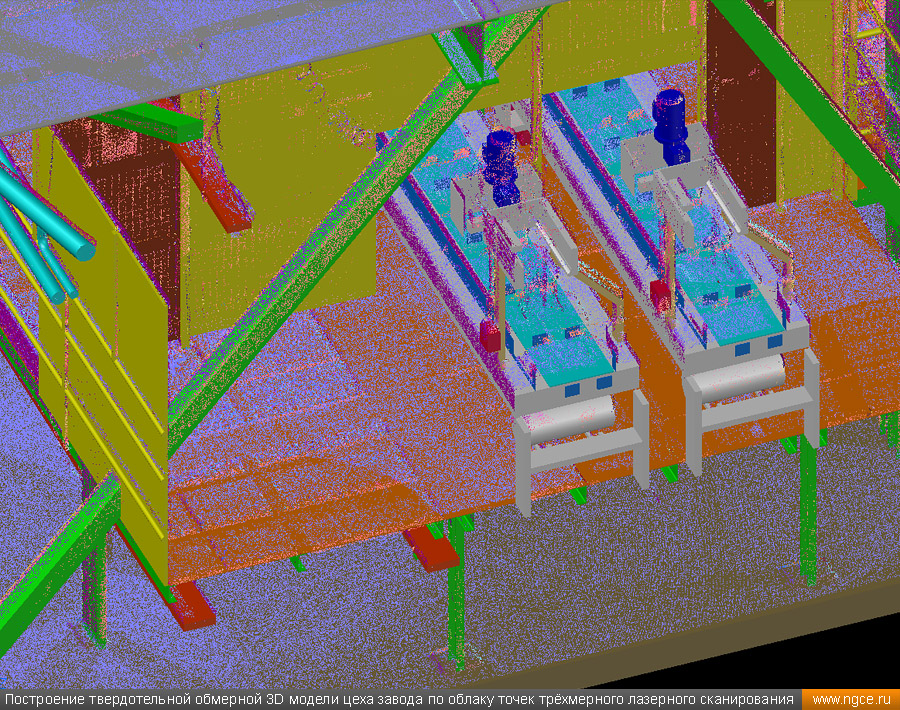

После этого наши инженеры приступили к финальной, но при этом наиболее трудоёмкой и длительной стадии работ по данному проекту — построению твердотельной обмерной трёхмерной цифровой модели цеха завода по сшитому облаку точек лазерного сканирования.

Построение обмерной твердотельной 3D модели цеха завода

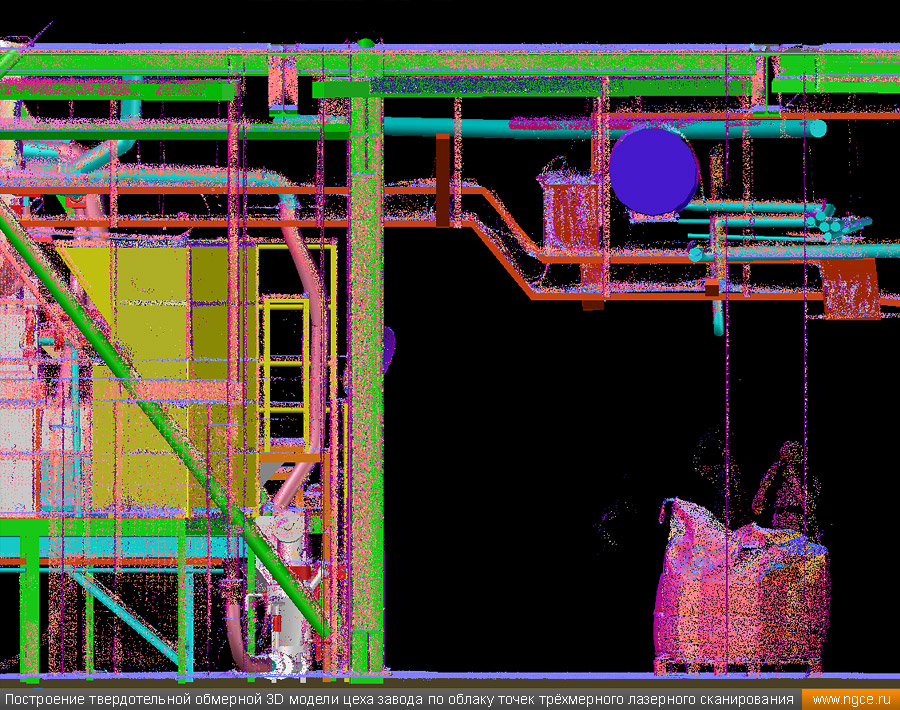

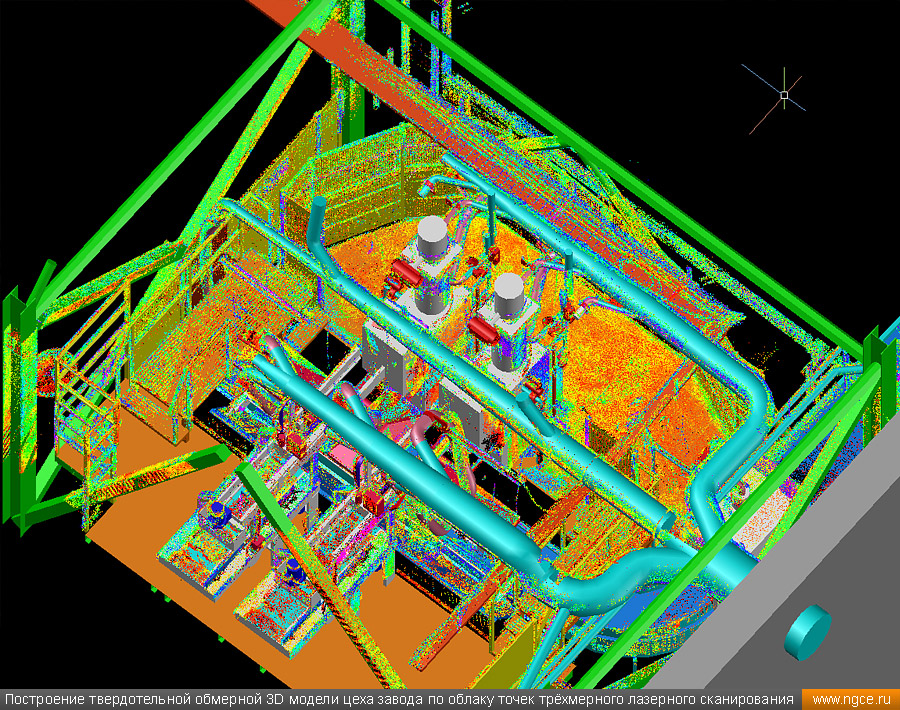

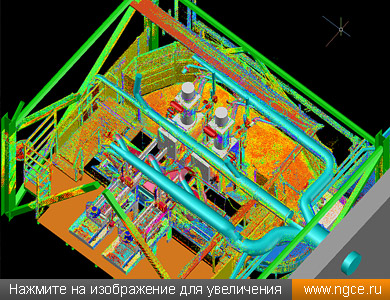

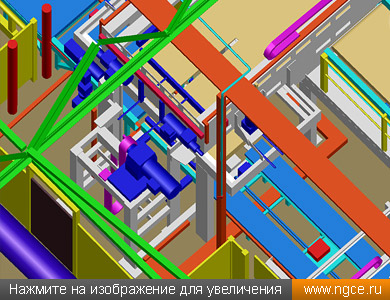

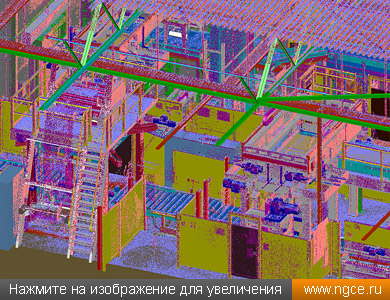

По результатам обработки данных лазерного сканирования нашими специалистами была создана точная и детальная трёхмерная цифровая модель с детализацией LOD200 в программном обеспечении Autodesk AutoCAD. Построение обмерной 3D модели цеха завода по производству строительных смесей длилось 20 рабочих дней. Полученная в итоге твердотельная 3D модель цеха промышленного предприятия с точностью 1 см в формате DWG, содержащая в себе около 6500 отдельных элементов, была передана Заказчику.

Заказчик остался очень доволен качеством и точностью полученных отчётных материалов, а также оперативностью выполнения поставленной задачи, ведь он получил точную обмерную трёхмерную модель, позволяющую произвести проектные работы наиболее эффективно.

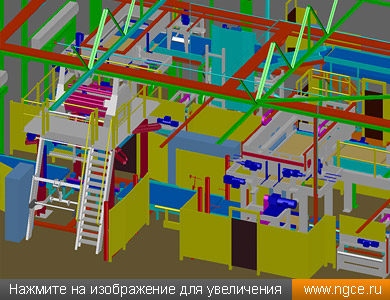

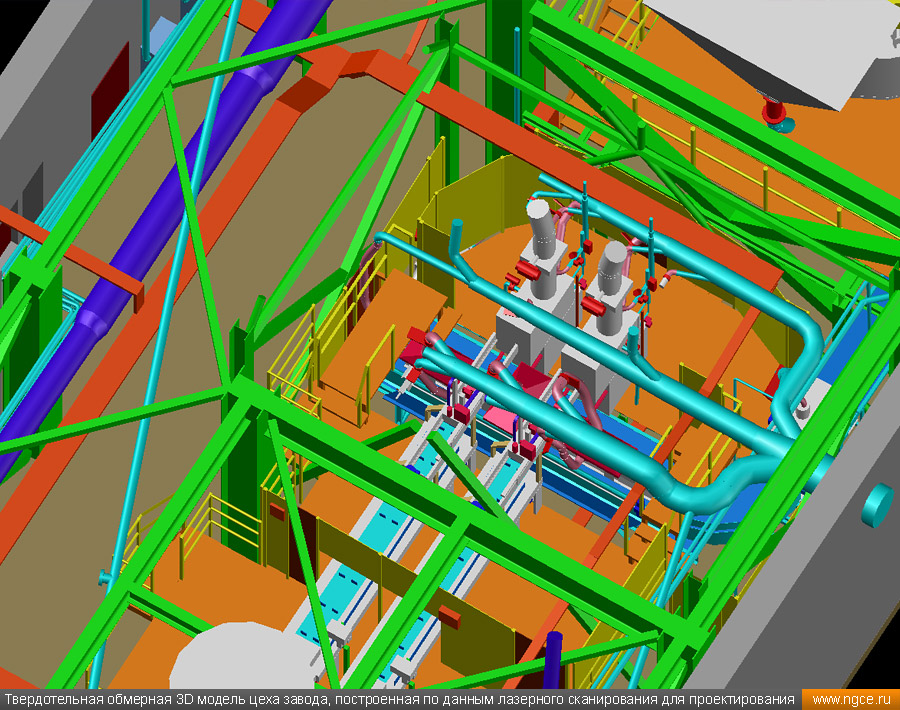

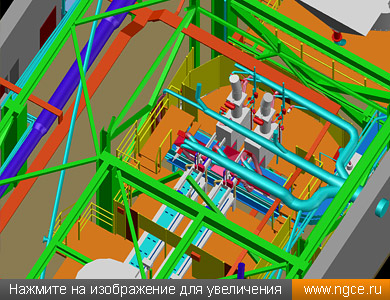

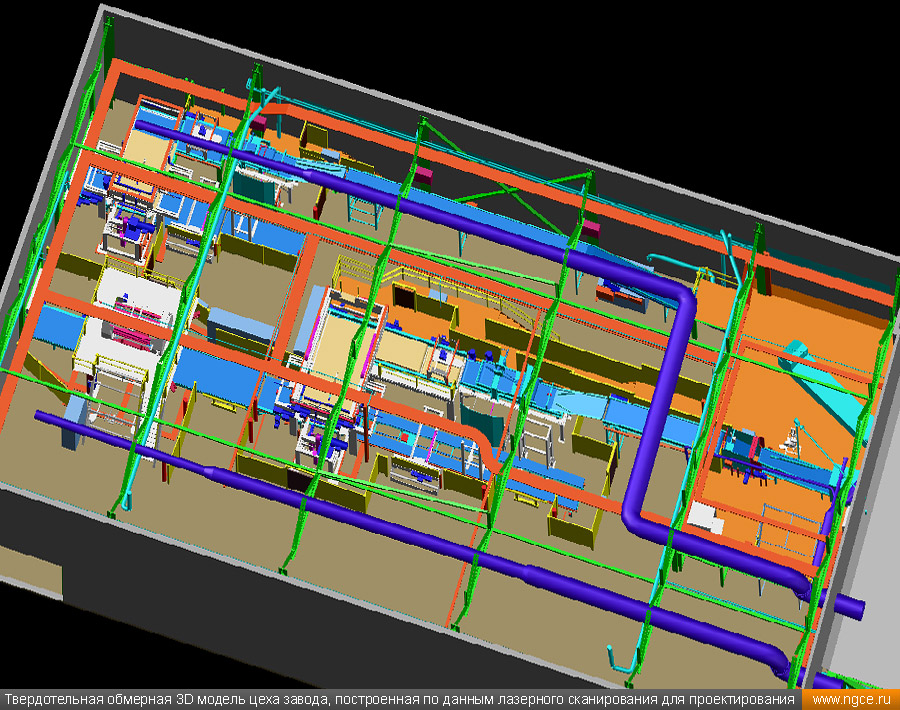

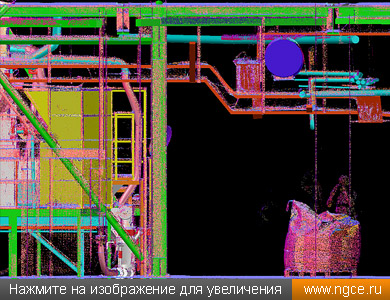

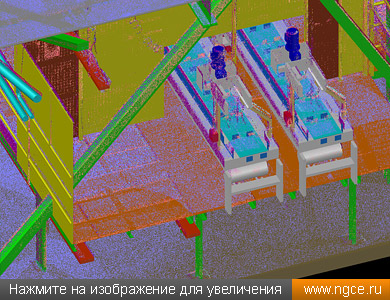

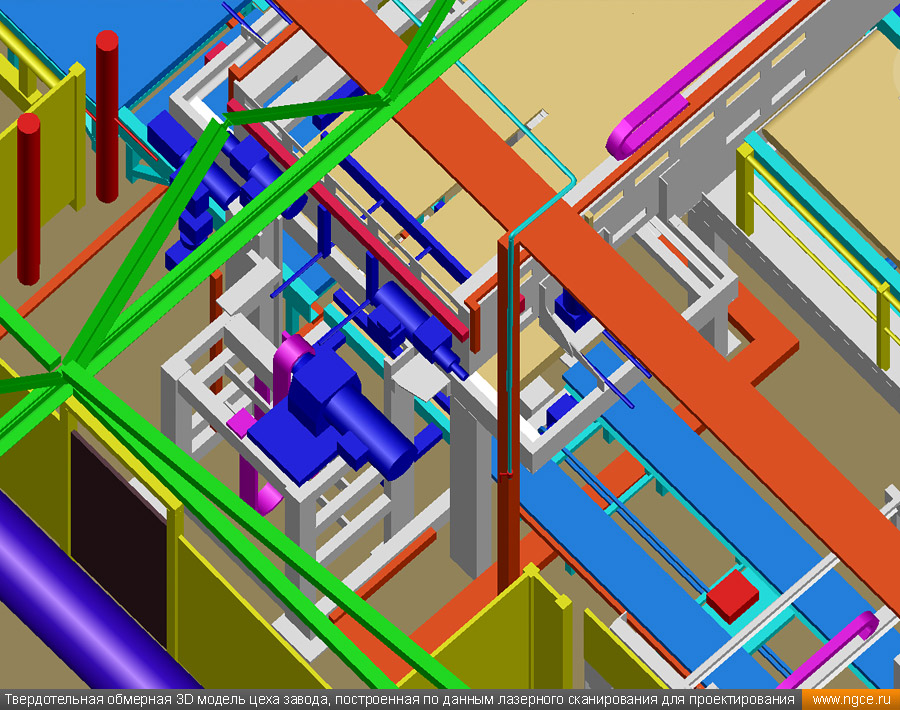

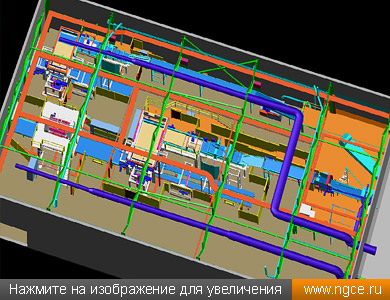

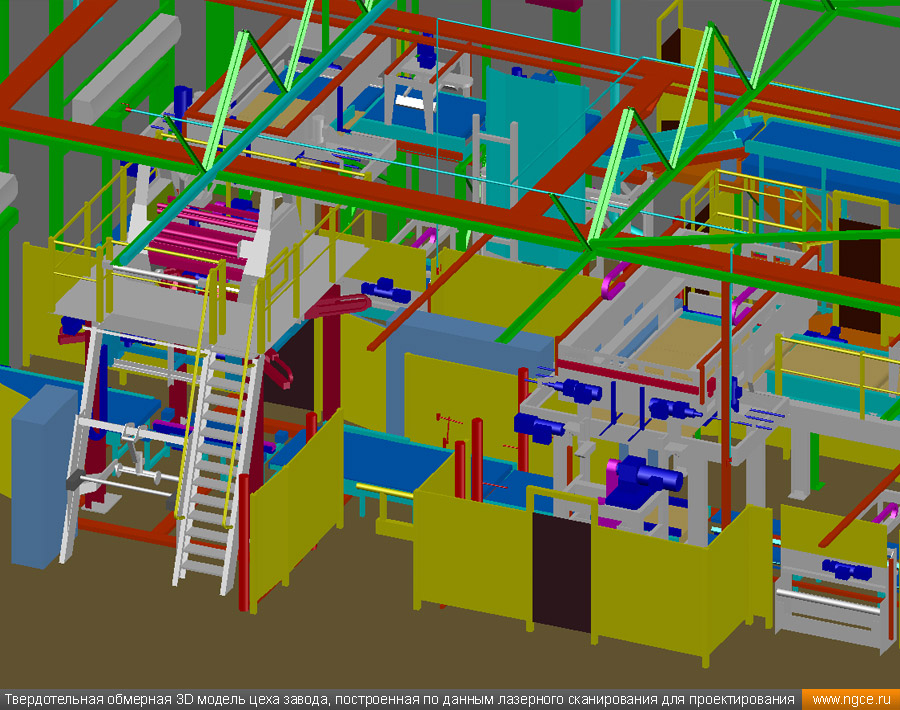

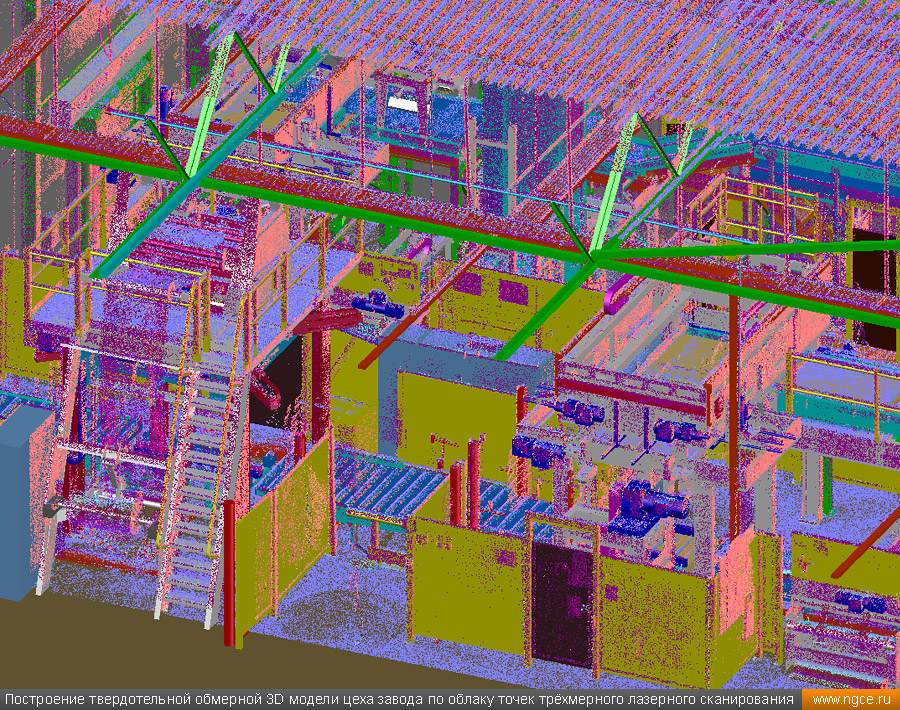

Обмерная 3D модель цеха завода, созданная по данным лазерного сканирования

Ниже вы можете посмотреть на примеры скриншотов точной обмерной твердотельной 3D модели цеха предприятия по производству строительных смесей, построенной нашими специалистами по данным произведённого 3D лазерного сканирования.

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается производством 3D обмерных работ на объектах промышленности, энергетики и транспортной инфраструктуры. Наши специалисты при выполнении обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом 3D лазерного сканирования является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
