Лазерное сканирование зданий двух школ в Москве для целей капремонта

Инженерная компания «НГКИ» выполнила проект по 3D лазерному сканированию зданий двух общеобразовательных школ, расположенных на территории города Москвы в районах Академический и Южное Бутово, с целью актуализации проектной документации для подготовки проектов их капитального ремонта в рамках масштабной государственной программы.

Обмерные работы для целей проектирования капитального ремонта и реконструкции

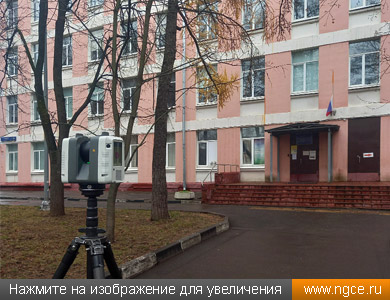

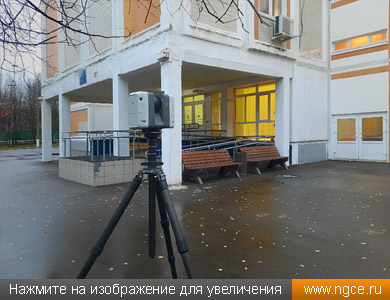

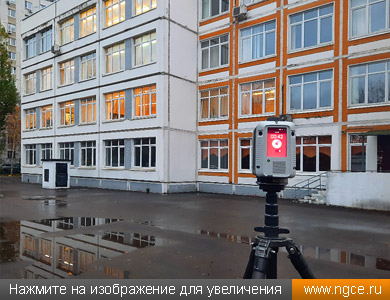

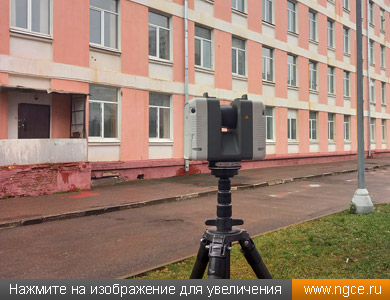

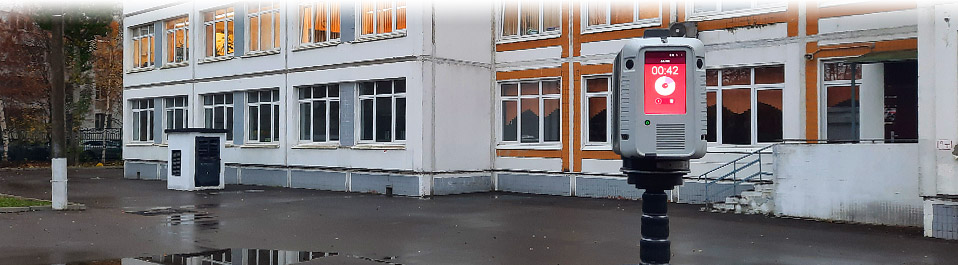

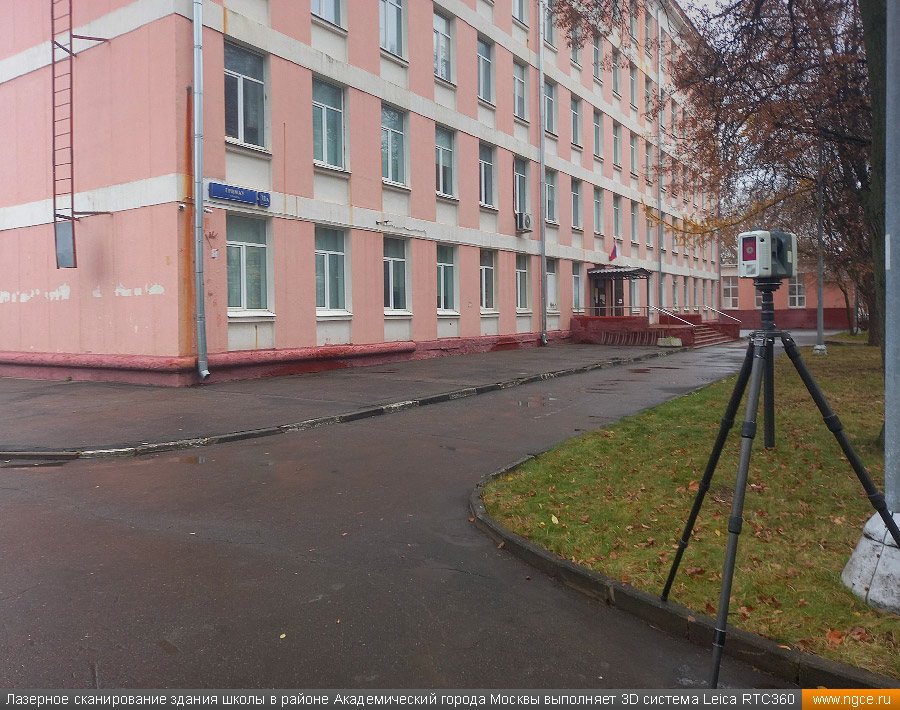

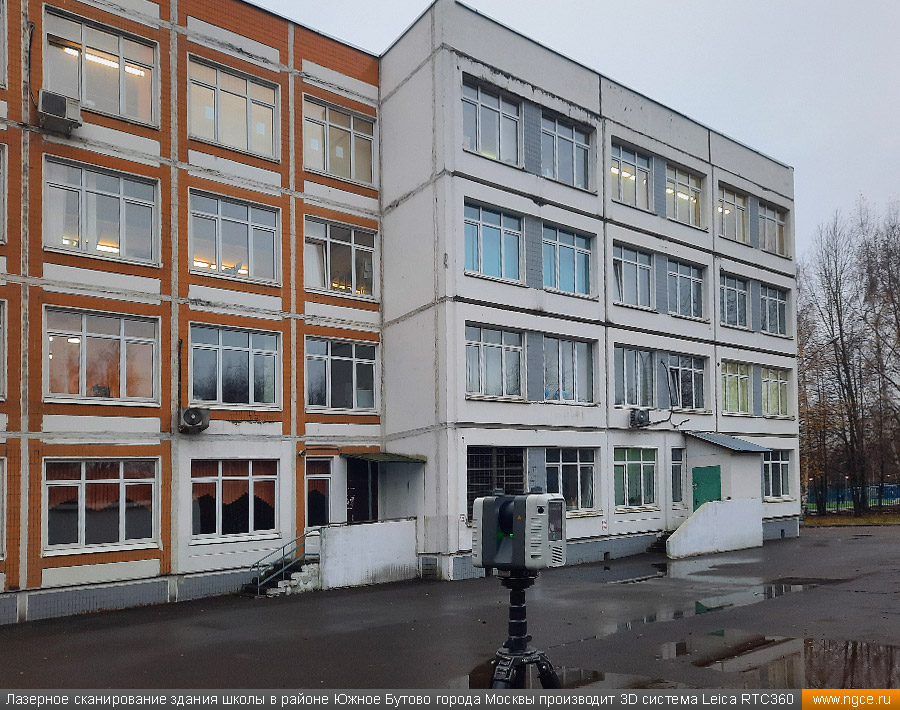

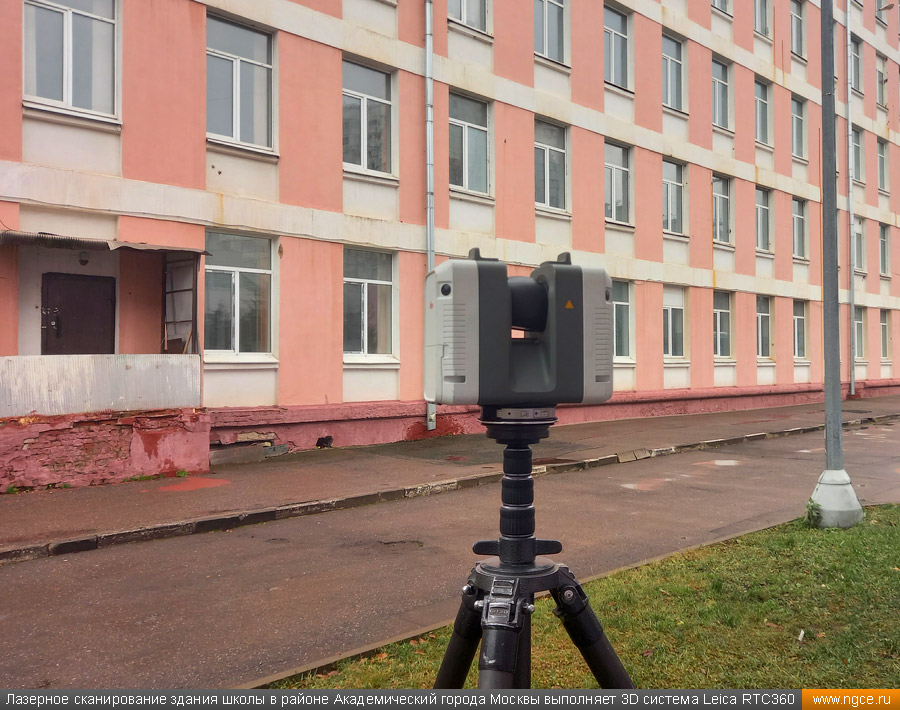

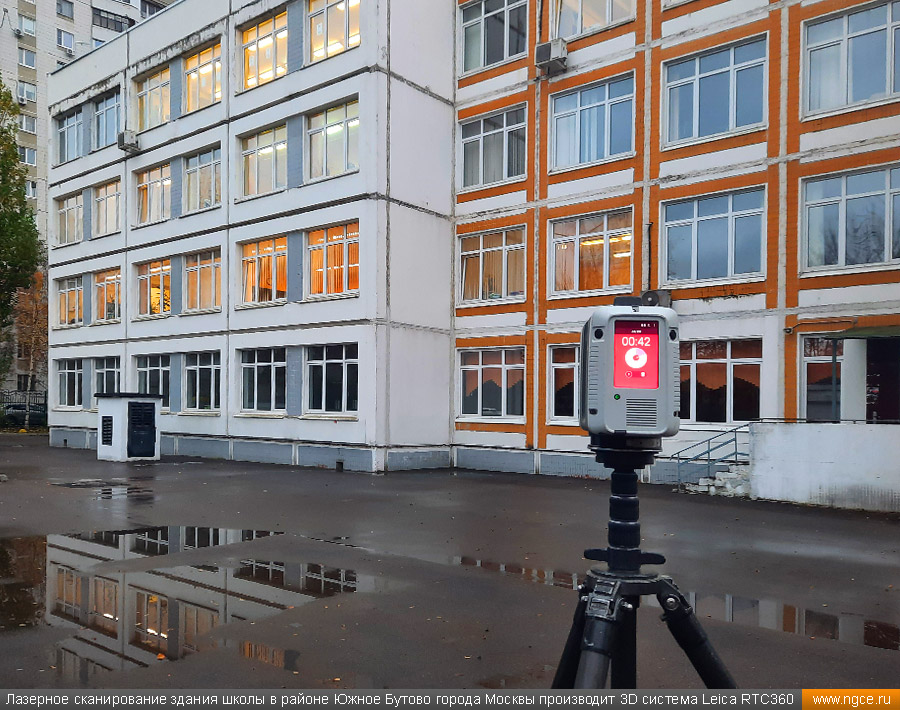

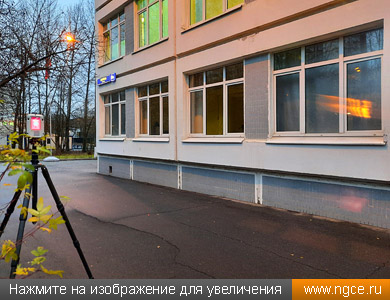

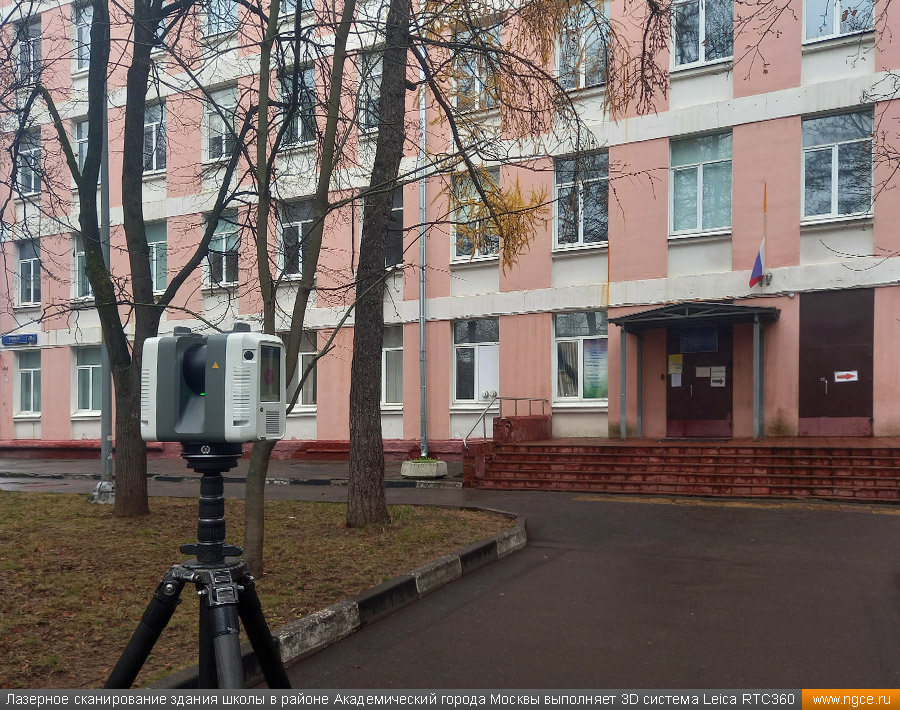

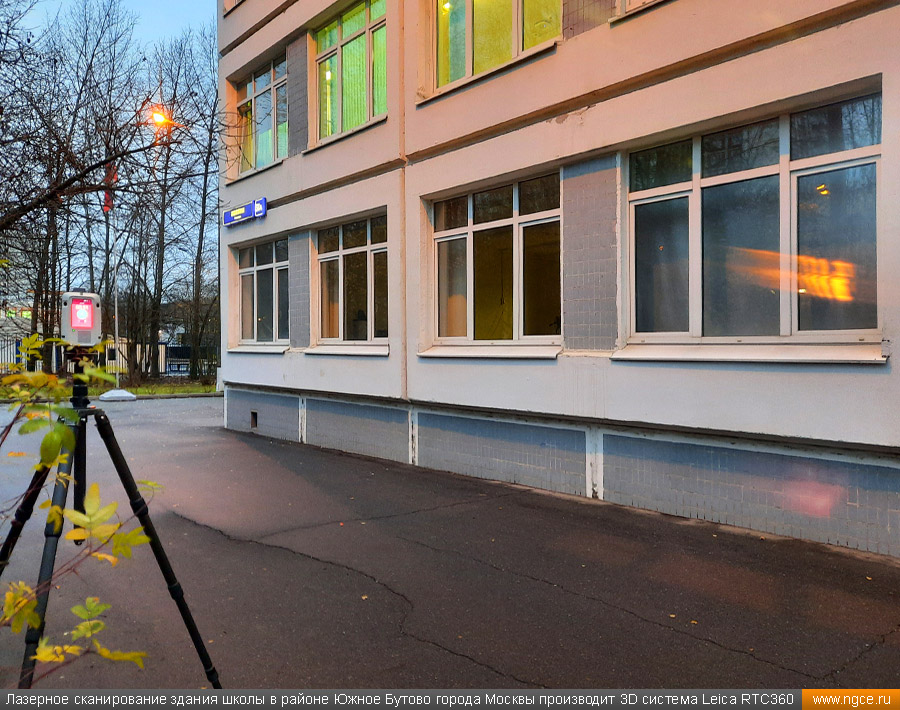

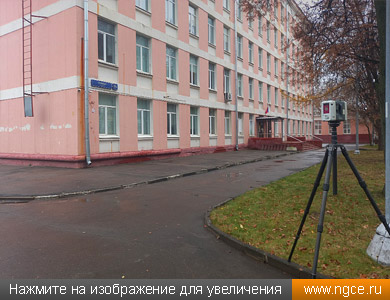

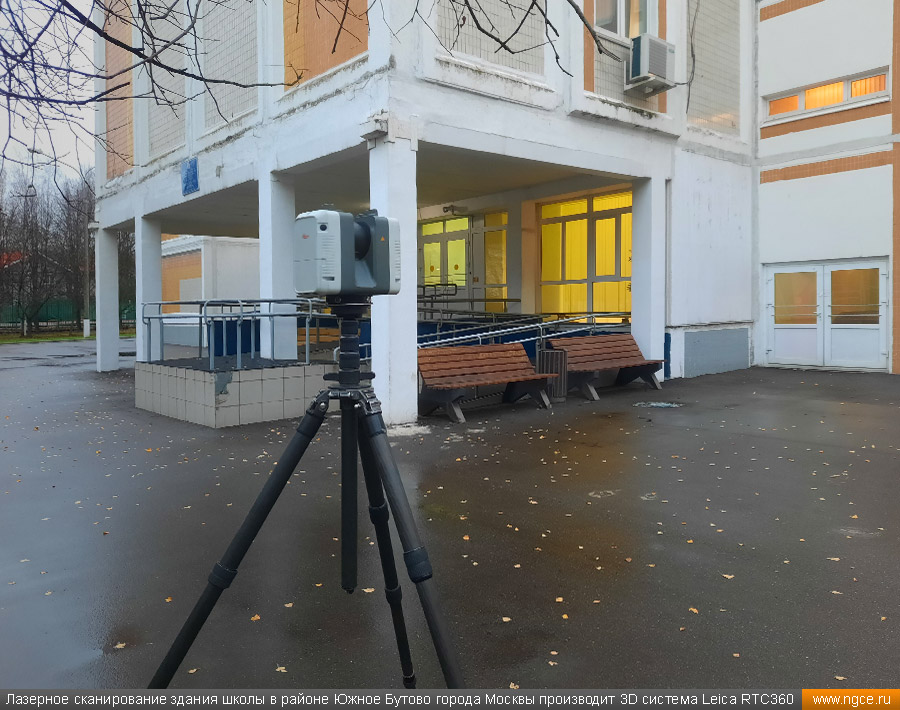

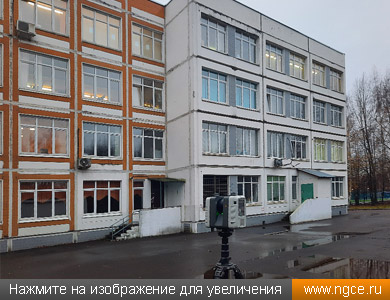

Обмерные работы на обоих объектах съёмки были осуществлены нашими специалистами по технологии трёхмерного лазерного сканирования при помощи 3D системы Leica RTC360.

Трёхмерный лазерный сканер Leica RTC360 — высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

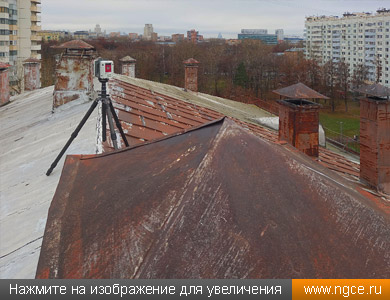

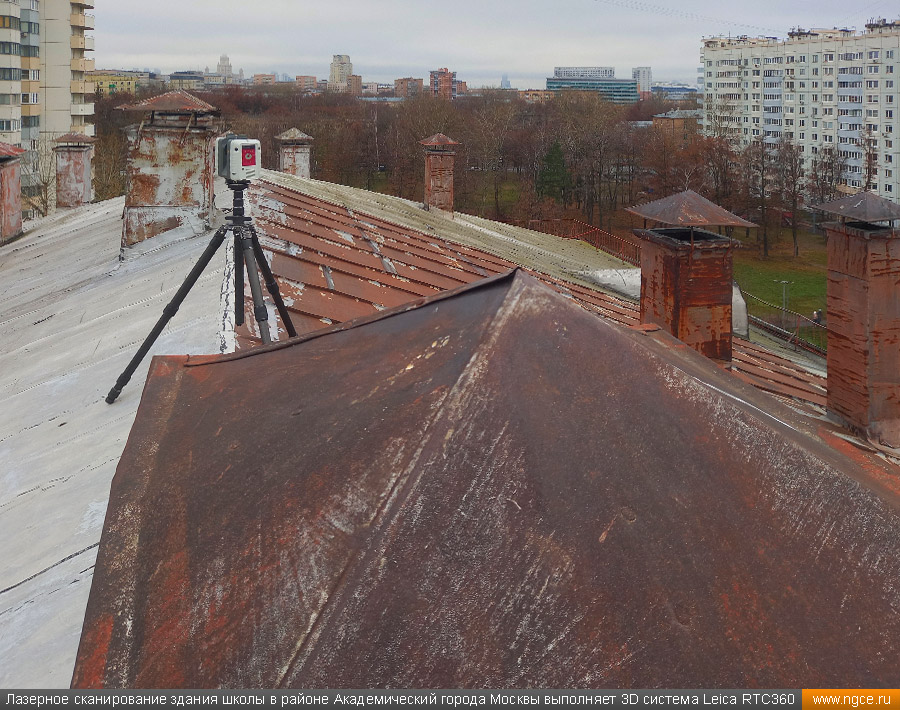

Лазерному сканированию подлежали фасады, кровли и лестничные пролёты, поэтому нашим специалистам удалось выполнить все полевые работы в кратчайшие сроки — за два рабочих дня, то есть по одному дню на здание каждой школы. По результатам проведённого лазерного сканирования зданий двух школ суммарно нами было 215 отдельных высококачественных сканов с высокой плотностью.

Создание точных обмерных 3D моделей зданий школ по данным лазерного сканирования

После оперативного завершения полевого этапа работ, на котором было произведено лазерное сканирование зданий двух московских школ в двух разных районах города, наши специалисты приступили к выполнению камерального этапа работ, на котором было необходимо осуществить обработку и уравнивание полученных сканов, а также подготовить обмерные точечные 3D модели зданий школ.

По результатам выполненного трёхмерного лазерного сканирования суммарно нашими специалистами было получено и обработано 215 сканов, которые на камеральном этапе были очищены от посторонних шумов и ненужных объектов, а затем сшиты в облака точек 3D лазерного сканирования. По итогам всех осуществлённых нами работ Заказчику были переданы обмерные точечные 3D модели зданий обеих школ в стандартном формате RCP (Autodesk ReCAP).

Заказчик остался очень доволен высоким качеством и оперативностью выполненной нами работы, а его специалисты немедленно приступили к использованию предоставленной им нашими инженерами точной и актуальной обмерной документации для целей подготовки проектов капитального ремонта школ.

Технология 3D лазерного сканирования в очередной раз подтвердила, что она позволяет в кратчайшие сроки получить актуальную обмерную документацию зданий с очень высокой точностью, которая идеально подходит для разработки проектов капитального ремонта и реконструкции.

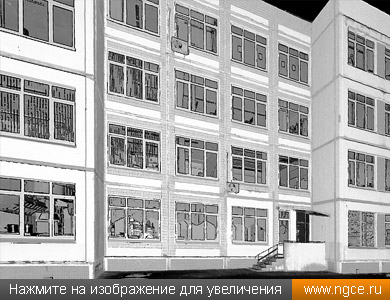

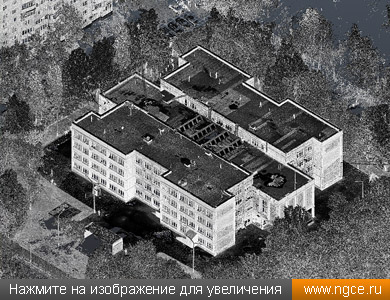

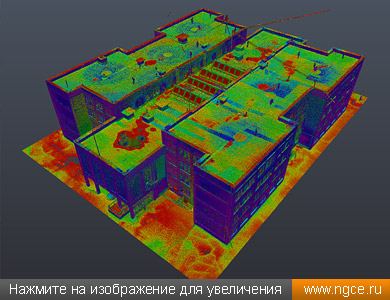

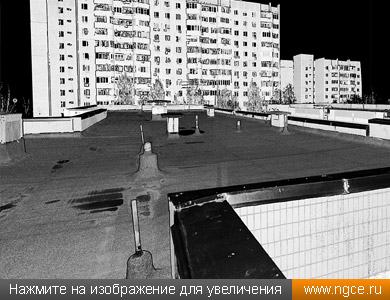

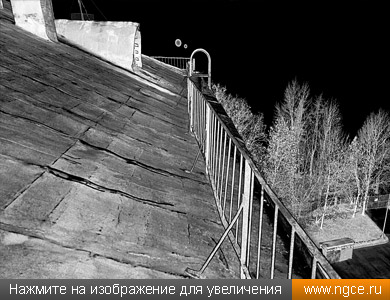

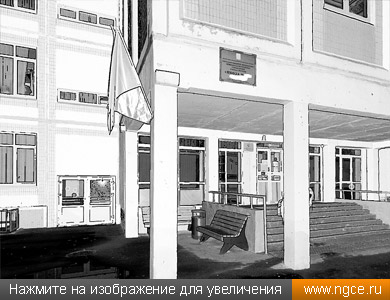

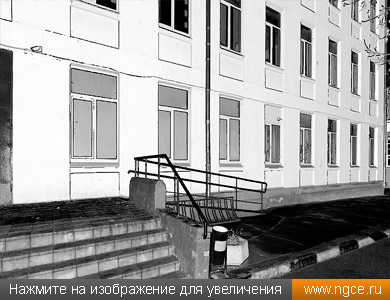

Обмерные 3D модели зданий школ, полученные по результатам лазерного сканирования

Ниже вы можете посмотреть на примеры итоговых точечных обмерных 3D моделей зданий школ, полученных нашими специалистами в результате обработки данных выполненного лазерного сканирования для целей подготовки проектов капитального ремонта и реконструкции.

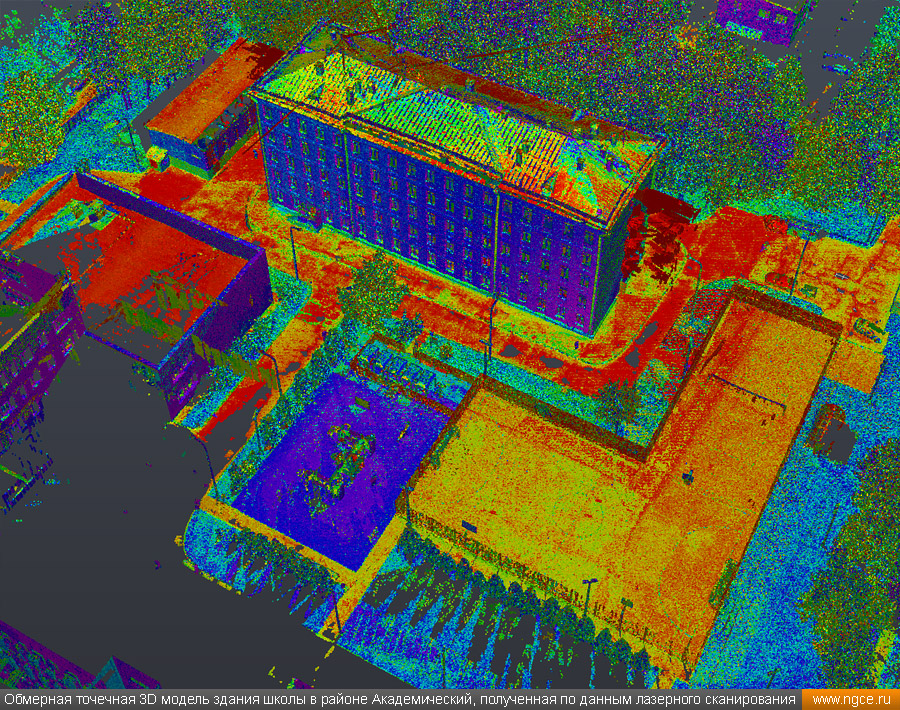

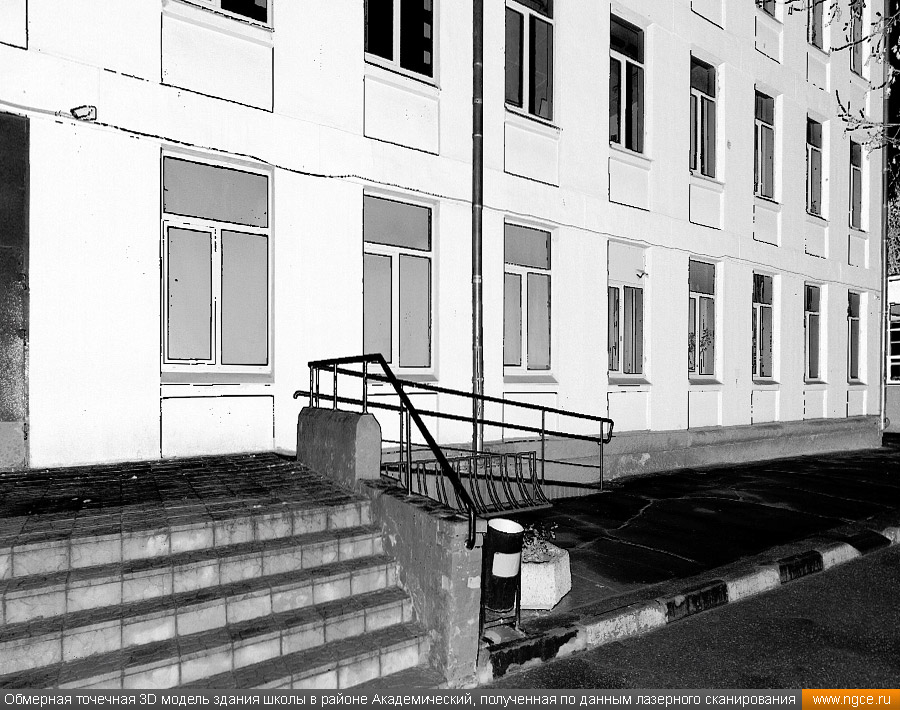

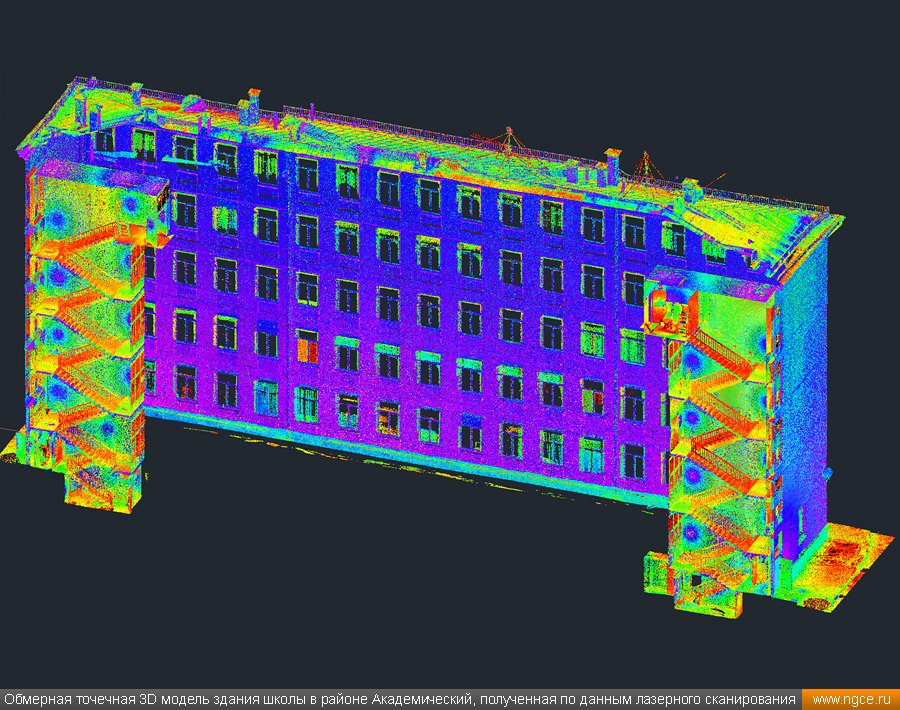

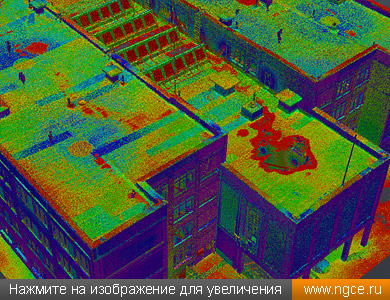

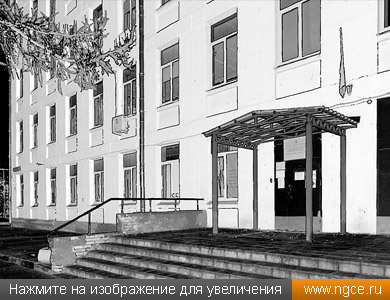

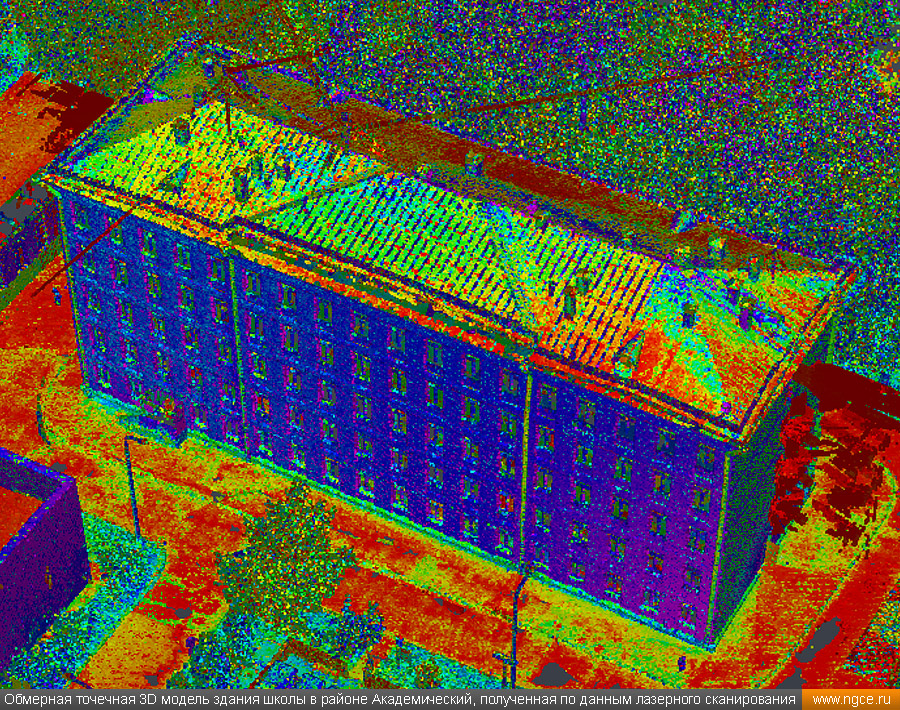

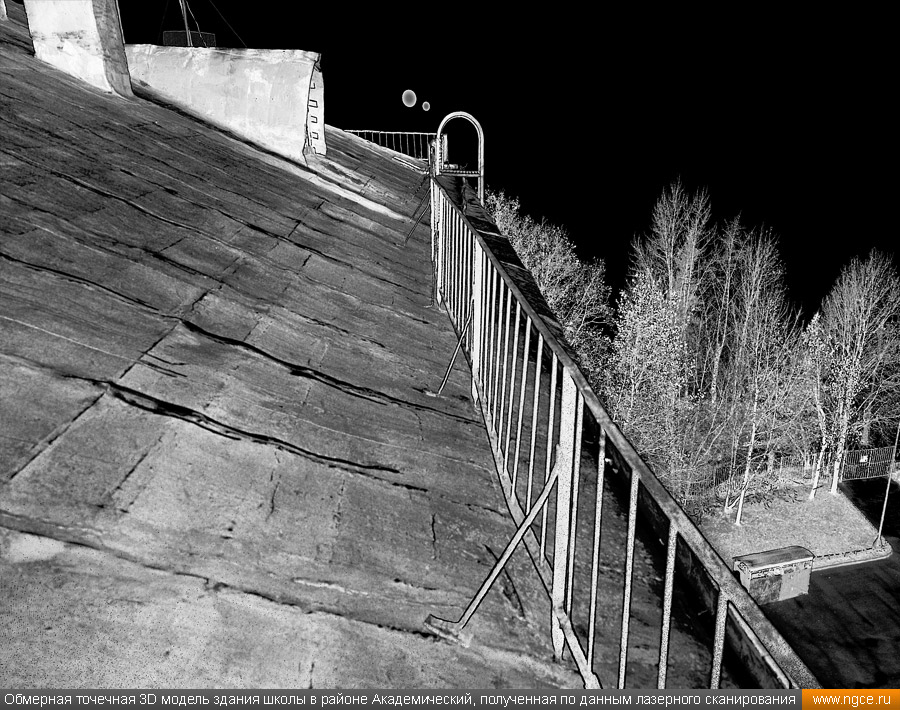

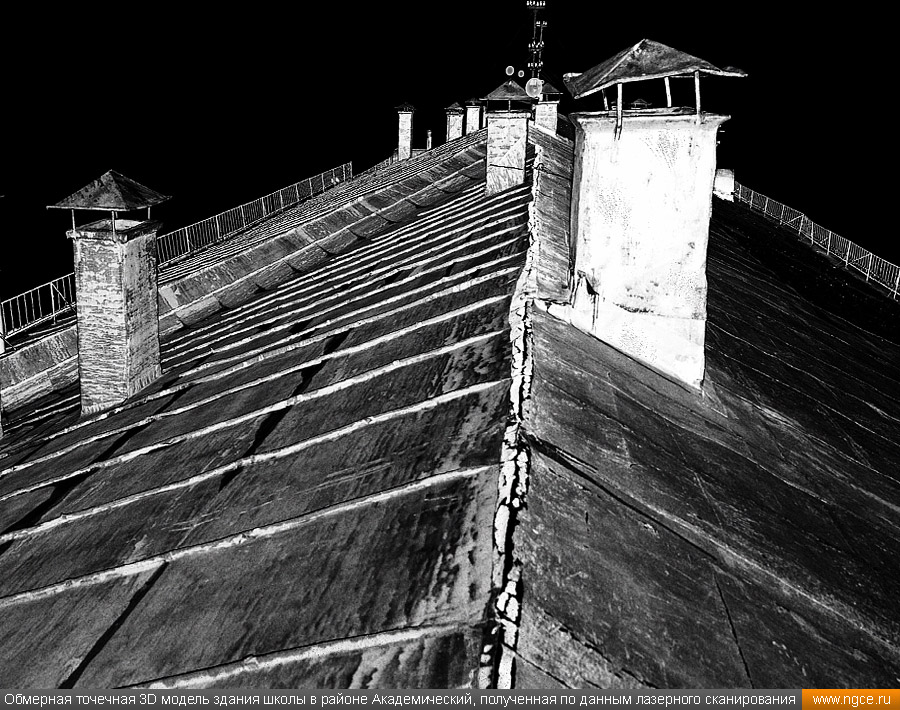

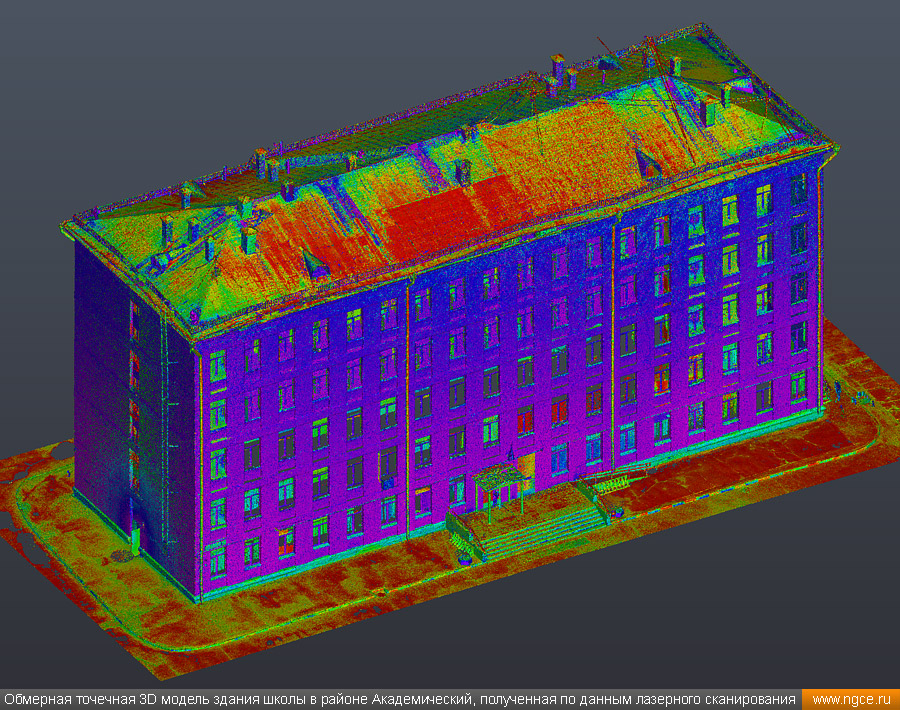

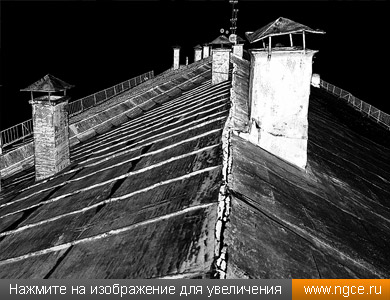

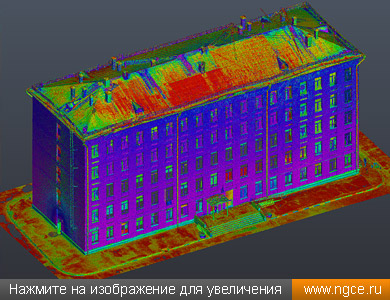

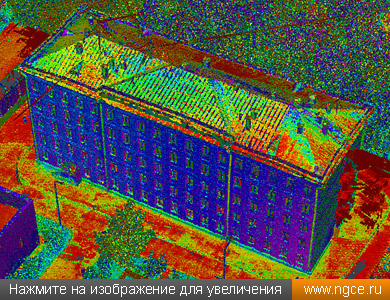

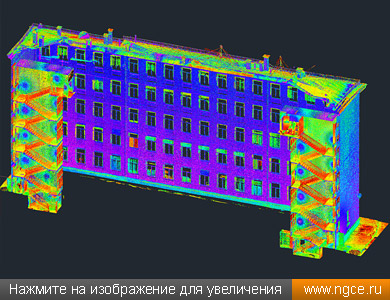

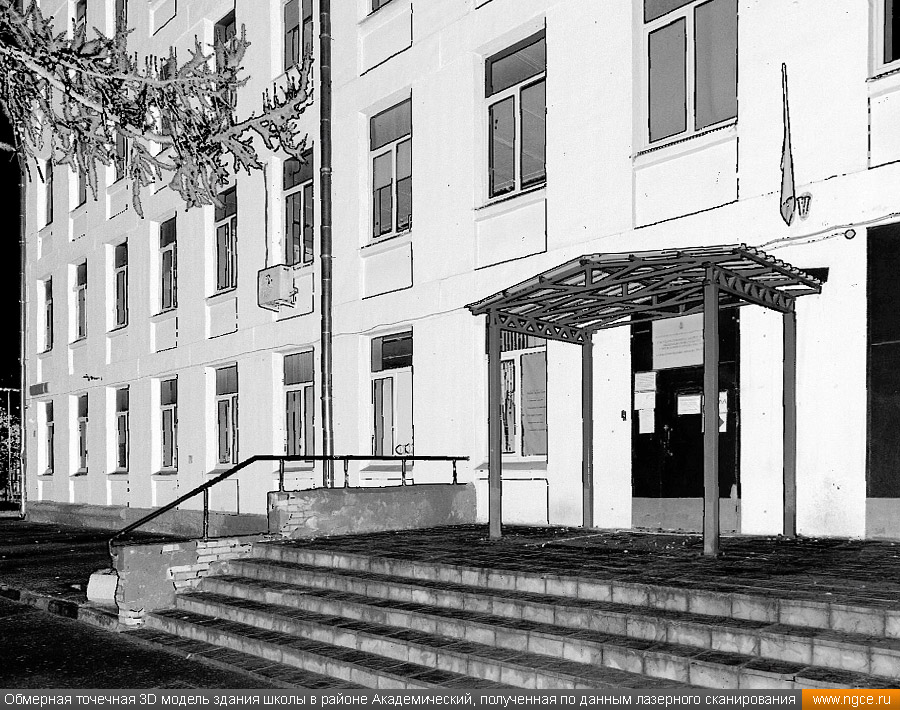

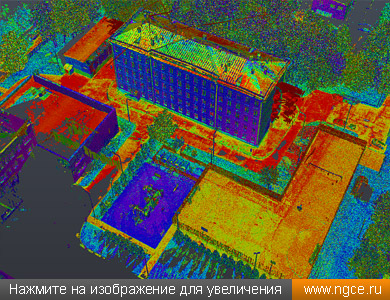

Точечная обмерная 3D модель здания школы в районе Академический города Москвы

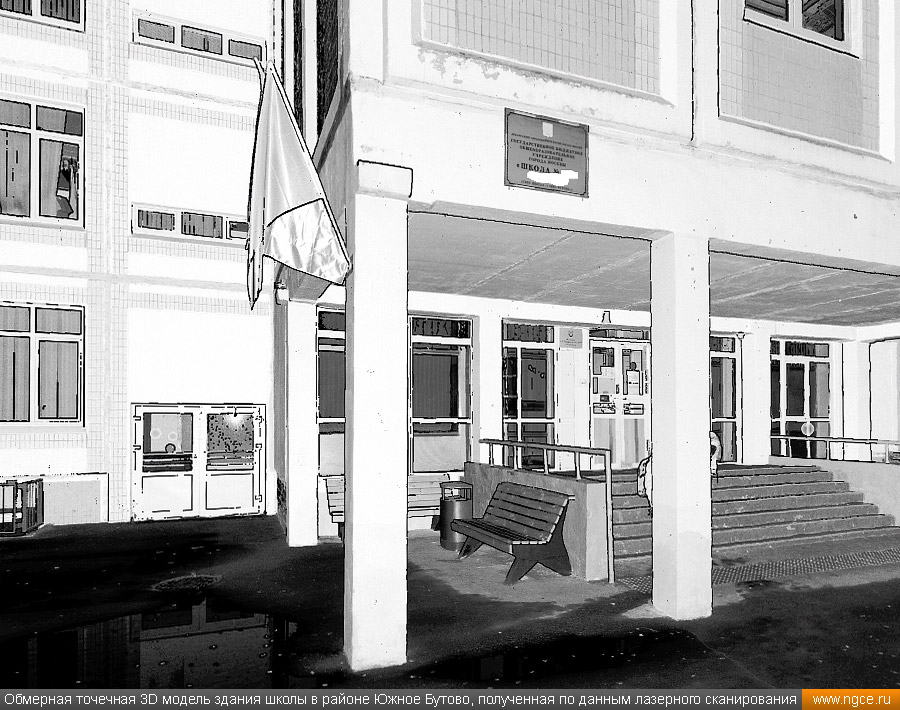

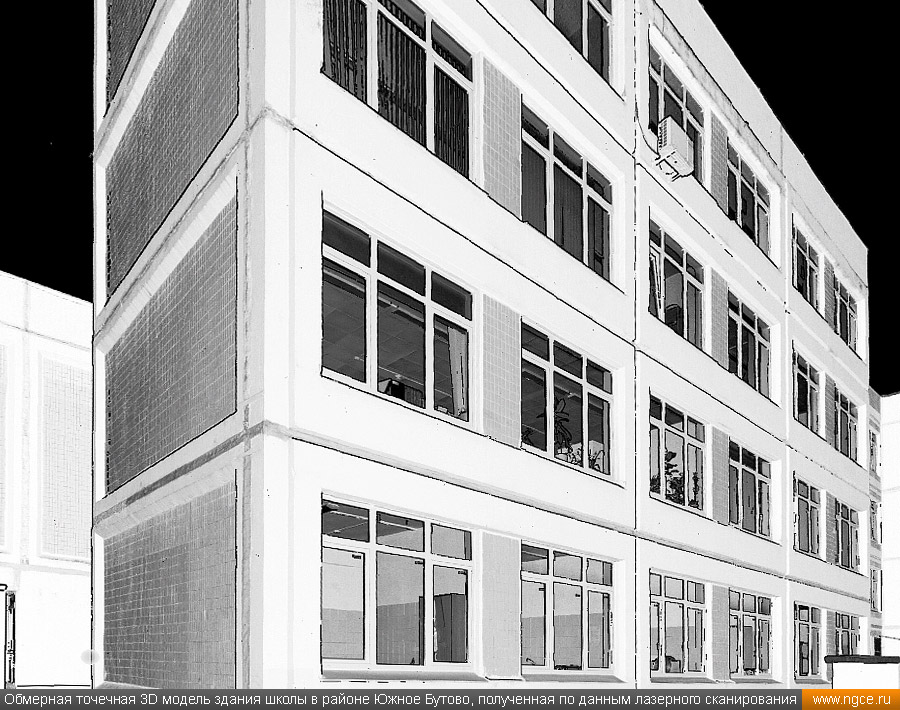

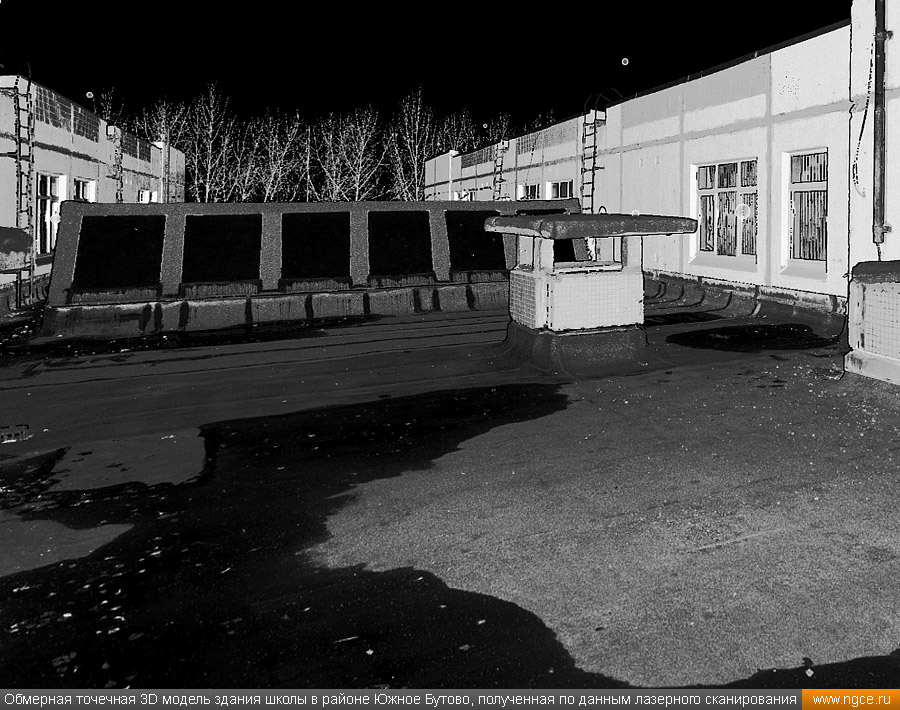

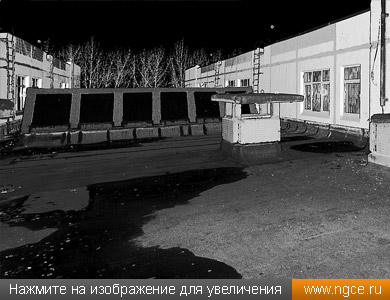

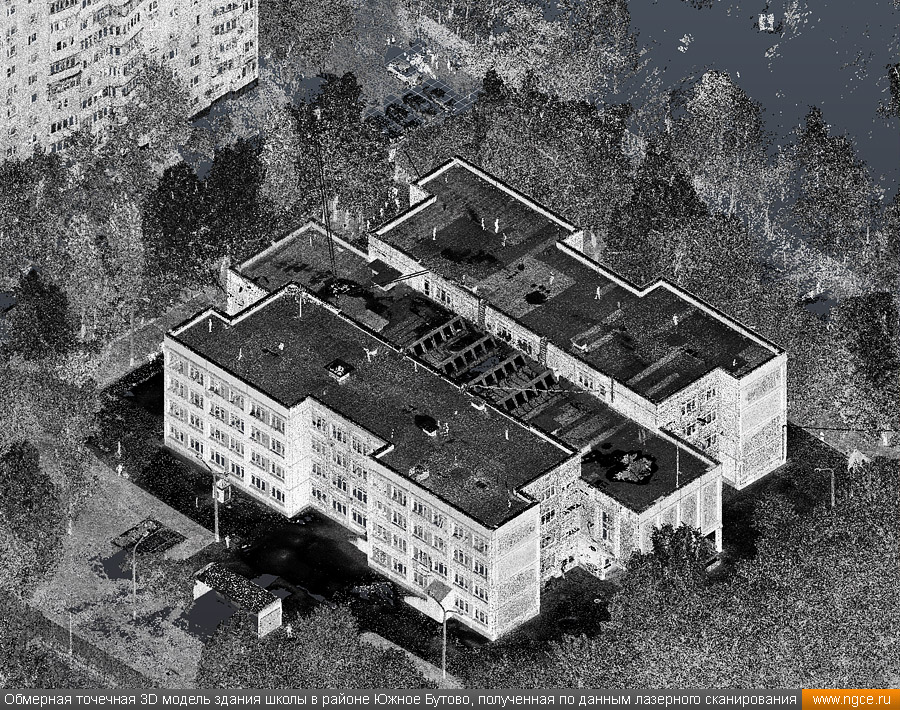

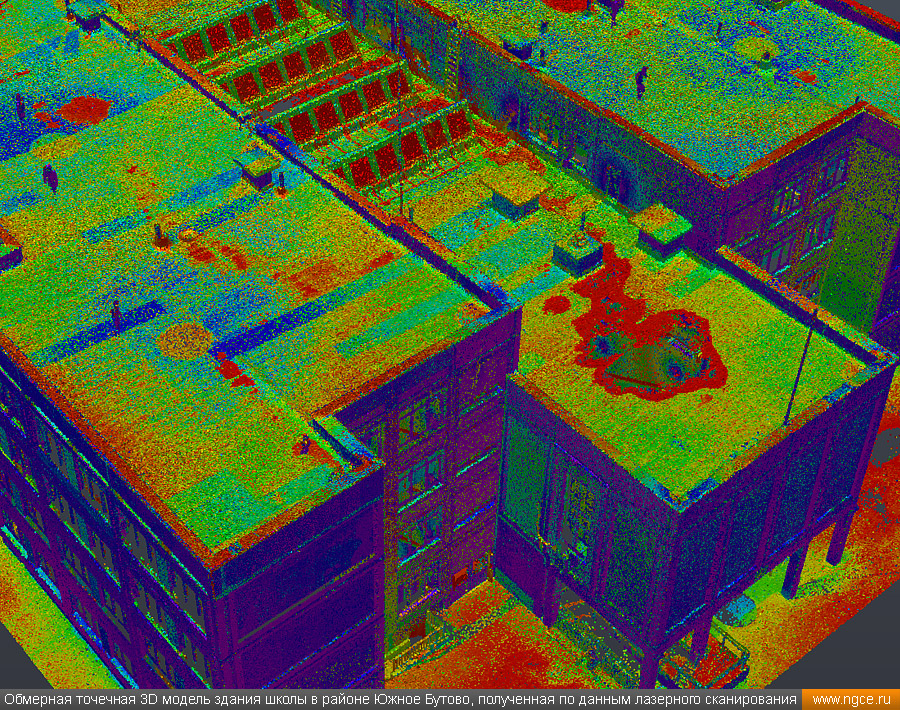

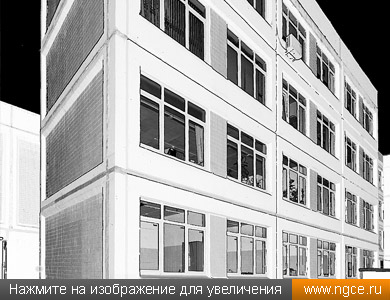

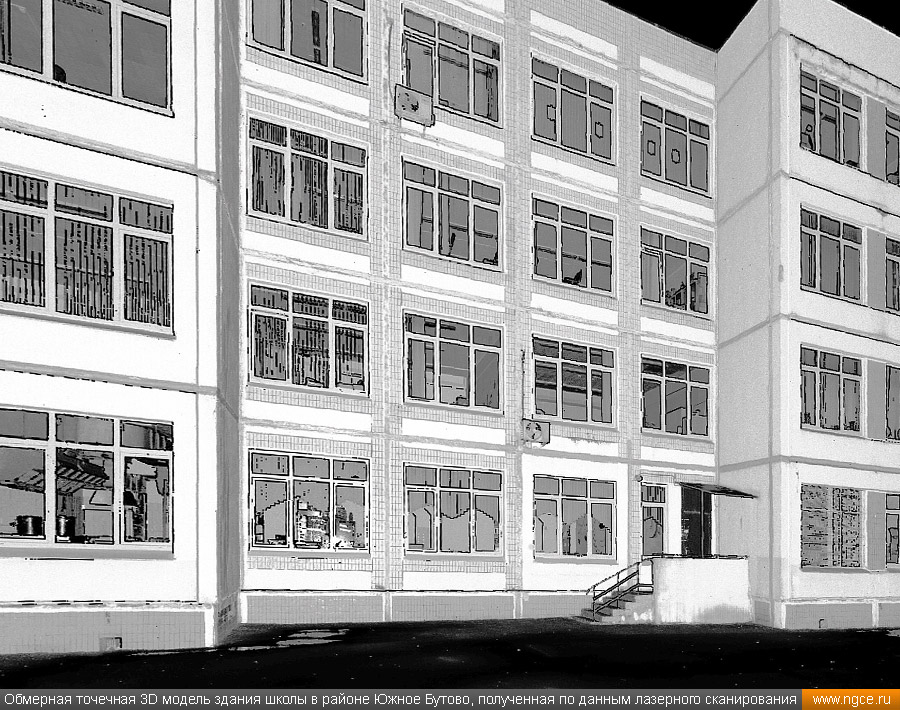

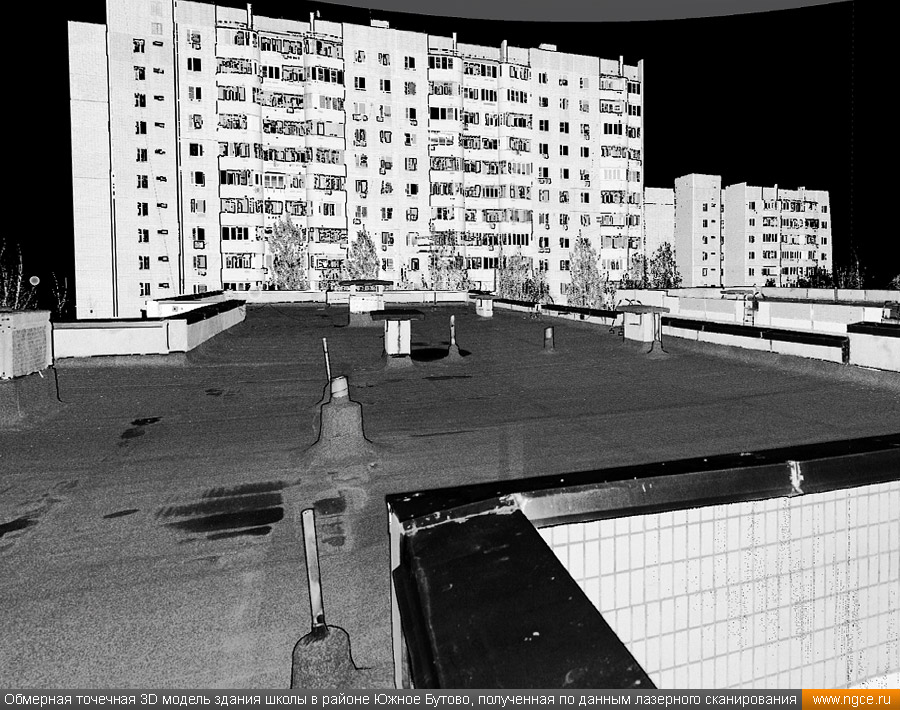

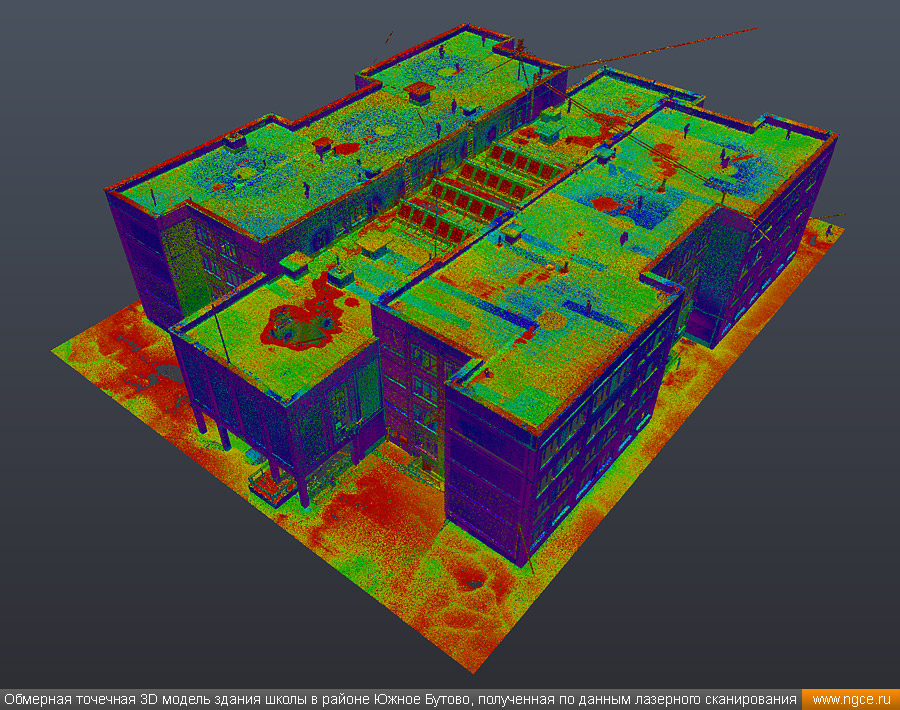

Точечная обмерная 3D модель здания школы в районе Южное Бутово города Москвы

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
