Лазерное сканирование кинотеатра «Победа» в Нальчике для реставрации

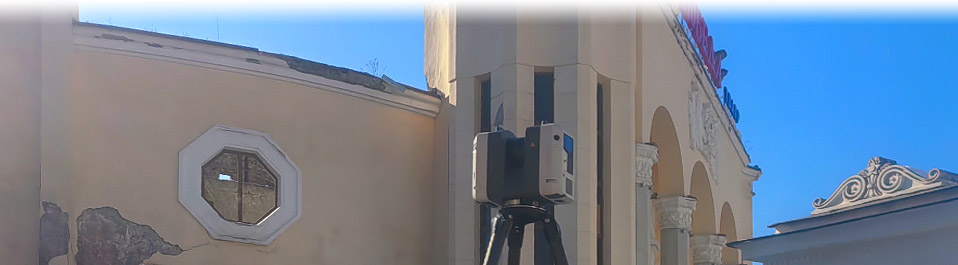

Инженерная компания «НГКИ» выполнила интересный проект по 3D обмерам разрушенного пожаром исторического здания кинотеатра «Победа» в центральной части города Нальчик в Кабардино-Балкарской республике для целей подготовки проекта его восстановления, ремонта и реставрации. Точные обмерные работы на данном объекте были проведены методом лазерного сканирования с помощью сканирующей системы Leica RTC360 с высокой плотностью съёмки и с использованием встроенной в сканер фотокамеры.

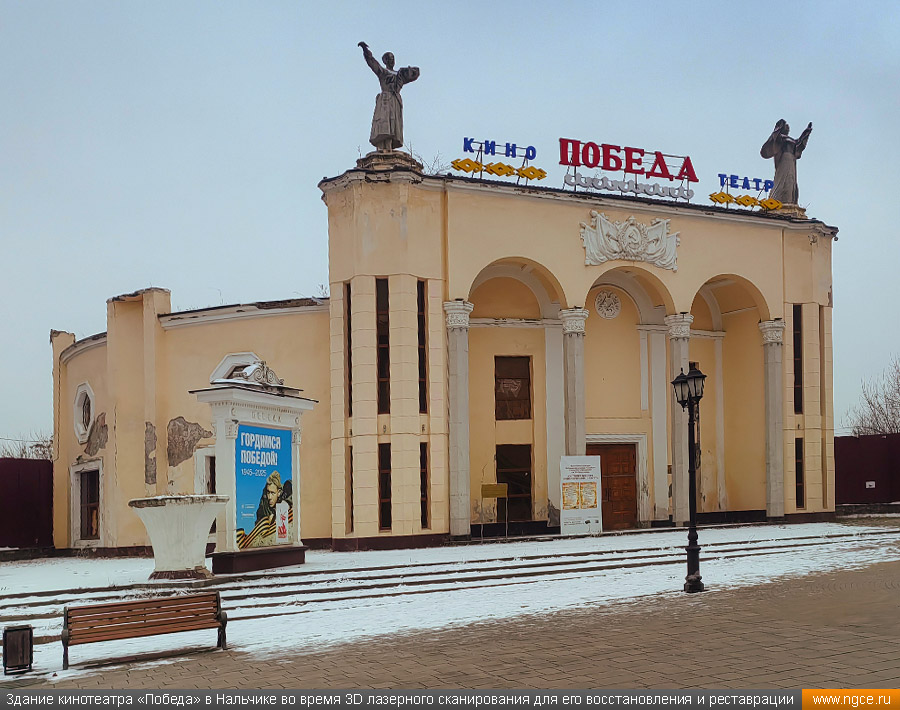

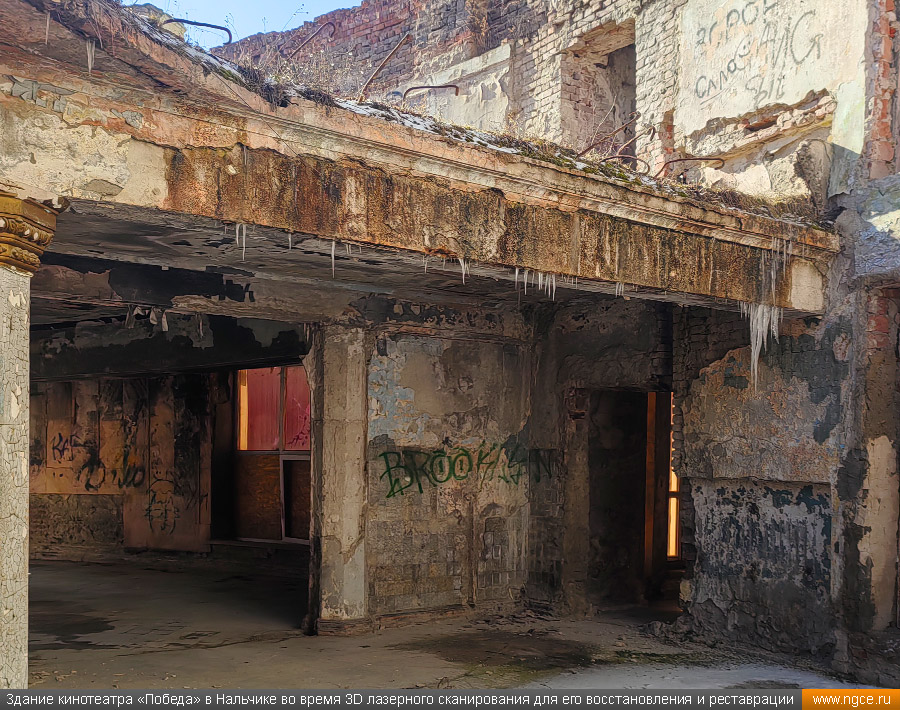

Здание кинотеатра «Победа» на Кабардинской улице в Нальчике является объектом историко-культурного наследия регионального значения, находится под охраной государства. Для подготовки проекта восстановления, реконструкции и реставрации здания, которое на момент нашего визита находилось в довольно плачевном состоянии, необходимо было произвести подробное лазерное сканирование фасадов и внутреннего пространства.

Краткая историческая справка о здании кинотеатра «Победа» в Нальчике

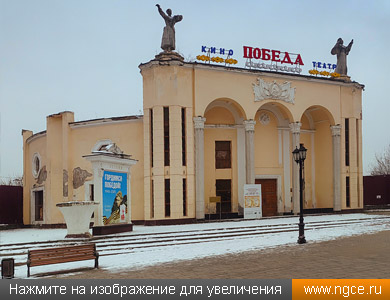

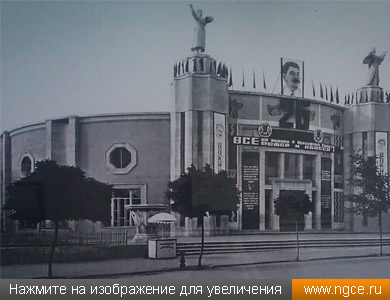

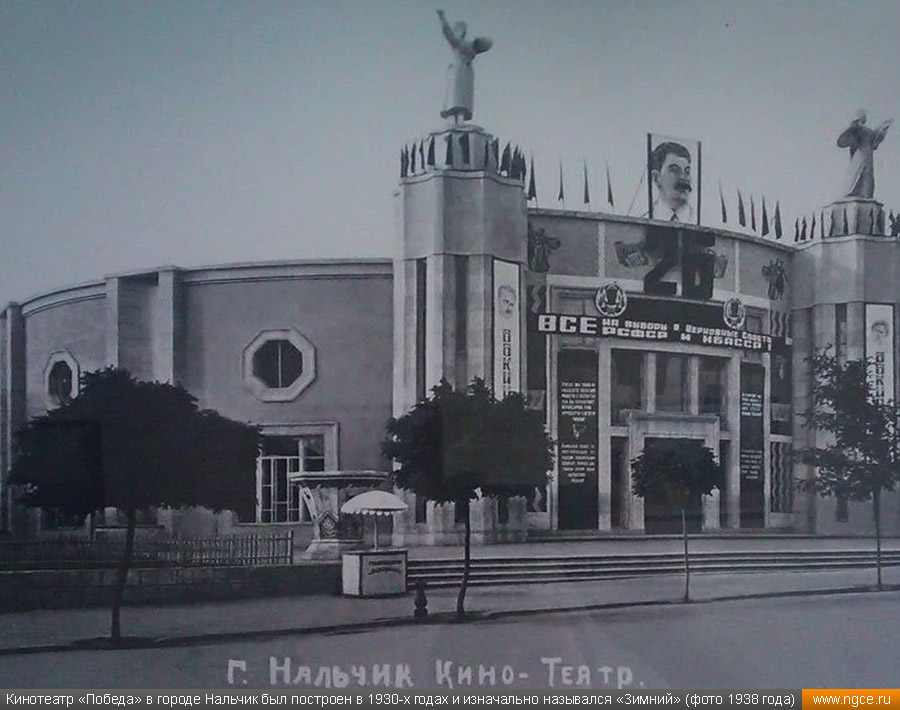

Кинотеатр «Победа» в Нальчике построен в 1932 году (по другим данным в 1938 году) и является одним из старейших в республике Кабардино-Балкария. Первоначально он носил название «Зимний».

Возвести этот кинотеатр решено было на месте так называемого малого нальчикского базара, для чего были снесены торговые ряды. Проект кинотеатра являлся типовым для того времени — суммарно по всей стране было построено около шестидесяти однотипных кинотеатров в различных городах — от Москвы и Симферополя до Пскова и Таганрога. Одним из таких зданий стала и «Победа» в Нальчике. Автором типового проекта кинотеатров, столь востребованного по всей советской стране, стал известный советский архитектор Виктор Калмыков. Из шестидесяти построенных тогда кинотеатров этого проекта пятьдесят были разработаны лично В.П. Калмыковым, в том числе и нальчикский.

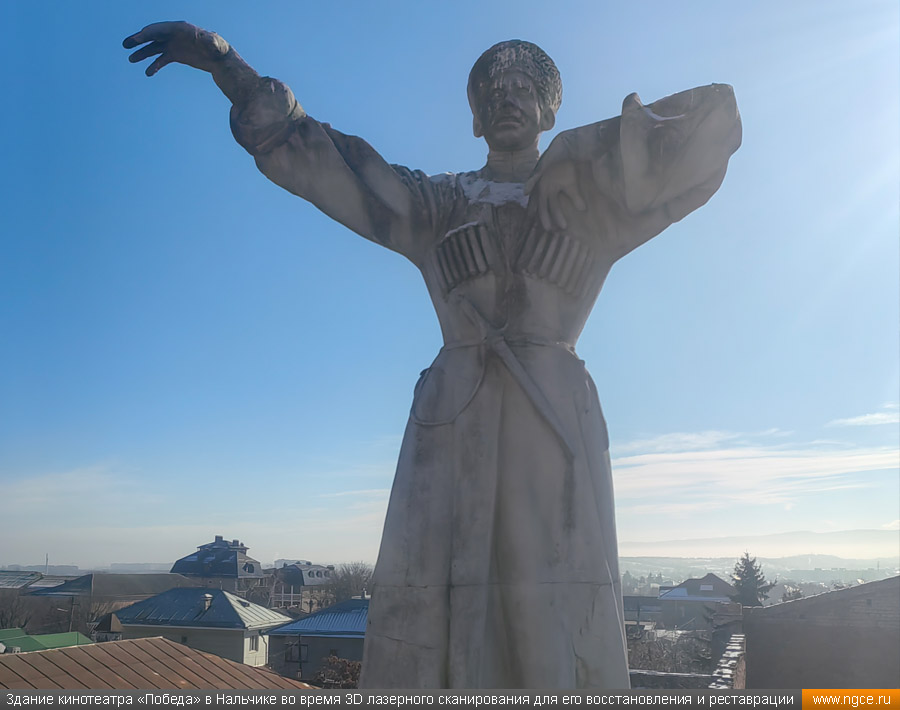

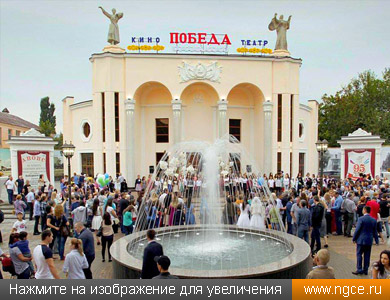

Во время Великой Отечественной войны здание кинотеатра было практически полностью разрушено, однако при этом чудесным образом уцелел главный фасад с двумя скульптурами, моделями для которых послужили первые солисты ансамбля «Кабардинка», заслуженные артисты Кабардино-Балкарской АССР Аслангери и Жануся Аталиковы. После окончания войны восстановленный в 1946 году кинотеатр был назван «Победа», после чего на протяжении многих лет он радовал жителей Нальчика.

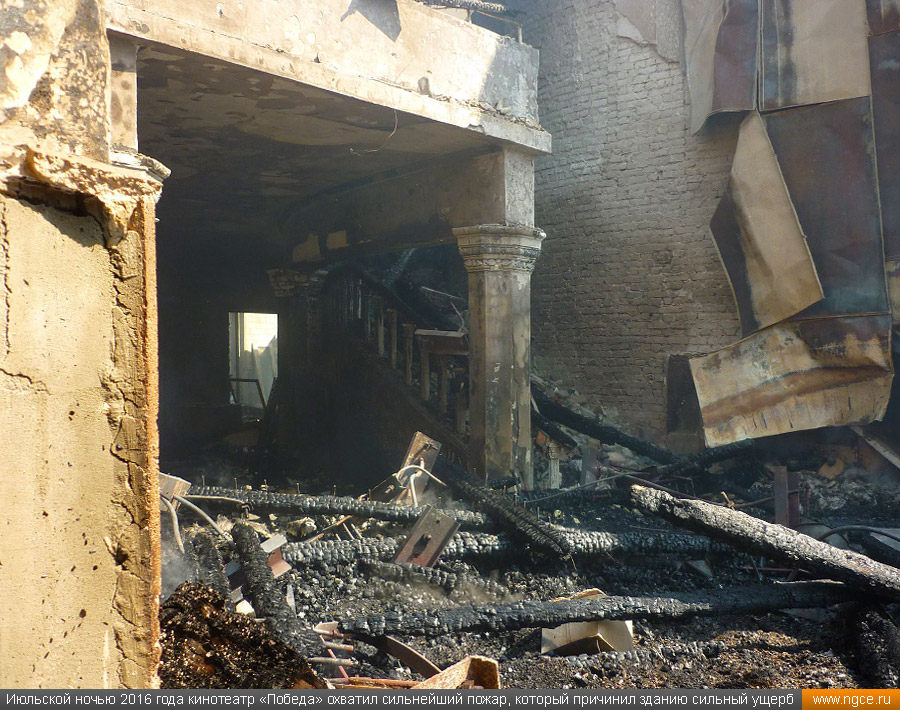

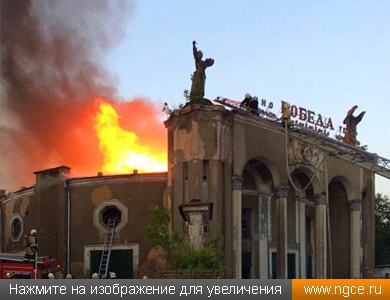

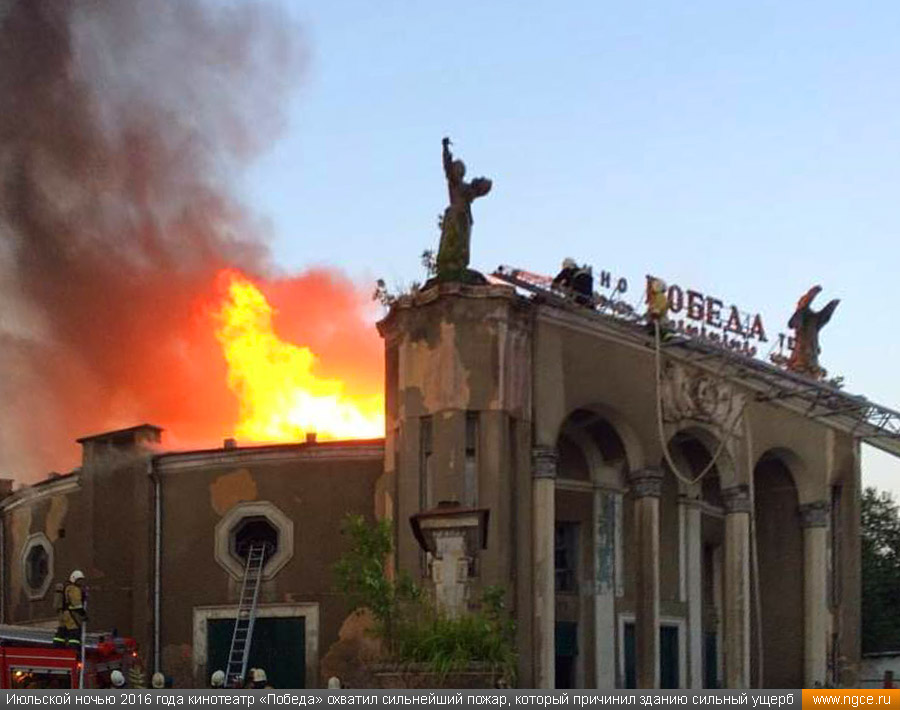

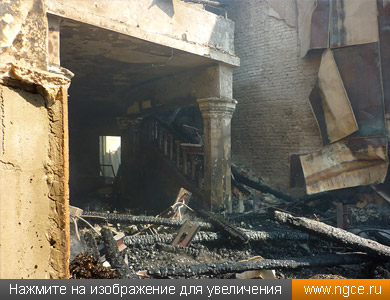

В ночь с 15 на 16 июля 2016 года кинотеатр «Победа» охватил сильнейший пожар. Зданию был нанесен значительный ущерб, обвалилась кровля, выгорели все перекрытия и перегородки внутри строения. На протяжении нескольких лет перед пожаром кинотеатр «Победа» уже не функционировал и был закрыт для посетителей. Здание, которое любимо горожанами и представляет историческую и культурную ценность, уже до пожара находилось в плачевном состоянии. В пожаре же оно было практически уничтожено.

Решение о восстановлении исторического здания кинотеатра было принято практически сразу после пожара, однако за несколько лет был произведён только косметический ремонт фасадов, который лишь скрыл от глаз прохожих явные следы пожара и разрушений, при этом внутри здание кинотеатра «Победа» продолжало разрушаться и представляло собой практически руины. И вот, наконец, спустя много лет, данный объект культурного наследия Кабардино-Балкарии дождался начала работ по полноценному восстановлению, реконструкции и реставрации.

3D обмеры здания для целей восстановления, реконструкции и реставрации

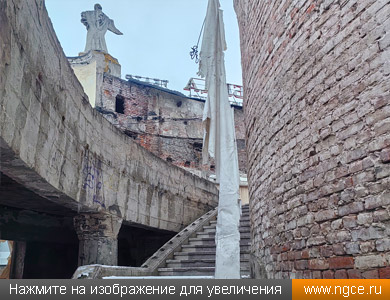

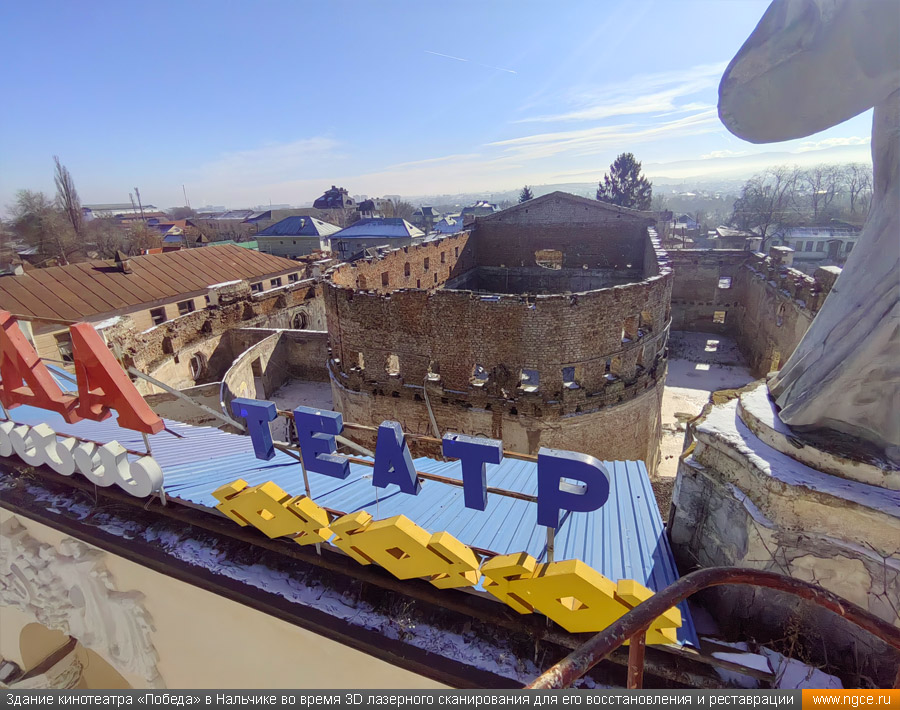

Для начала подготовки проекта восстановления, реконструкции и реставрации здания кинотеатра «Победа», который на момент нашего визита находился в весьма плачевном состоянии, необходимо было провести подробное лазерное сканирование в реальных цветах.

К нам обратились представители архитектурно-реставрационного бюро, которому была поручена разработка проекта восстановления, реконструкции и реставрации многострадального здания кинотеатра «Победа», с просьбой провести точные 3D обмеры этого исторического строения методом трёхмерного лазерного сканирования в реальных цветах и с высокой плотностью, а затем подготовить точечные обмерные 3D модели и ортофотоизображения.

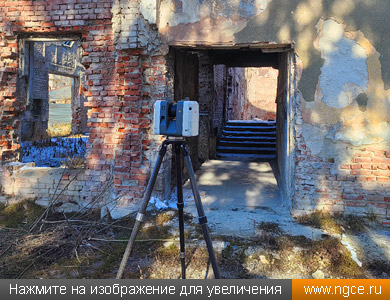

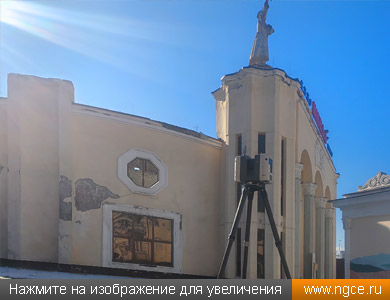

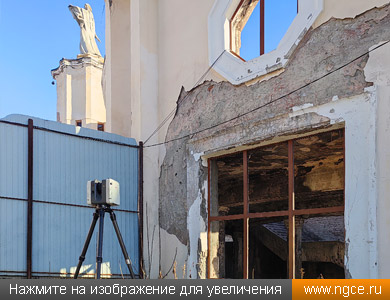

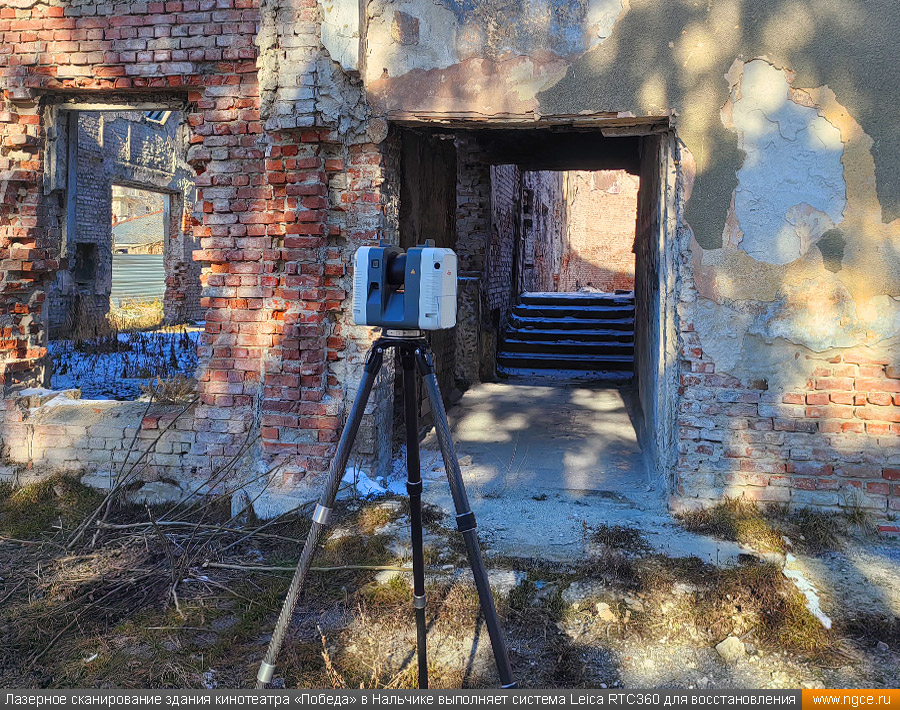

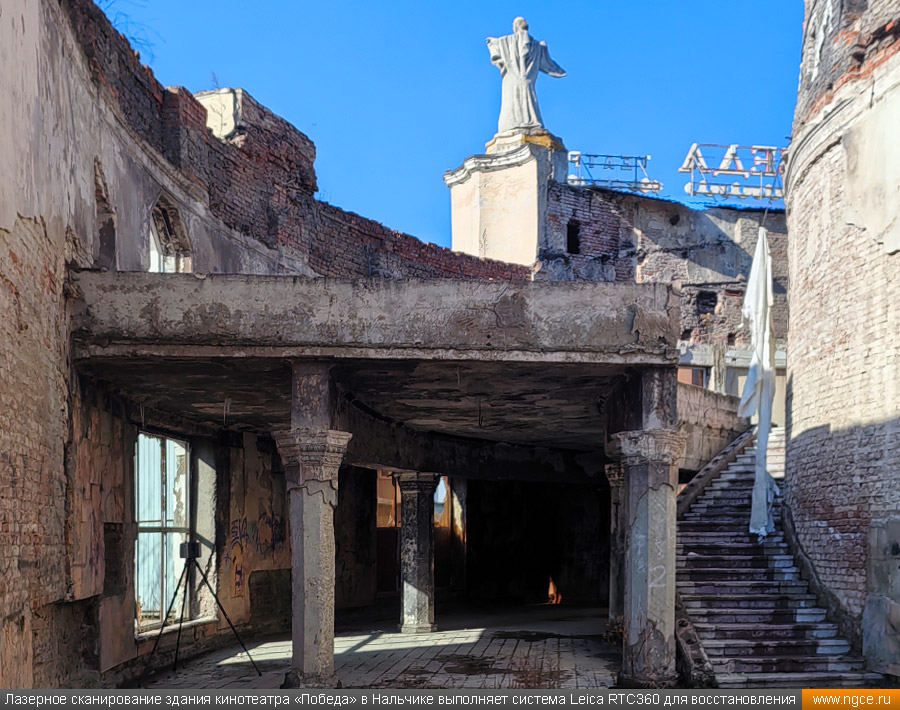

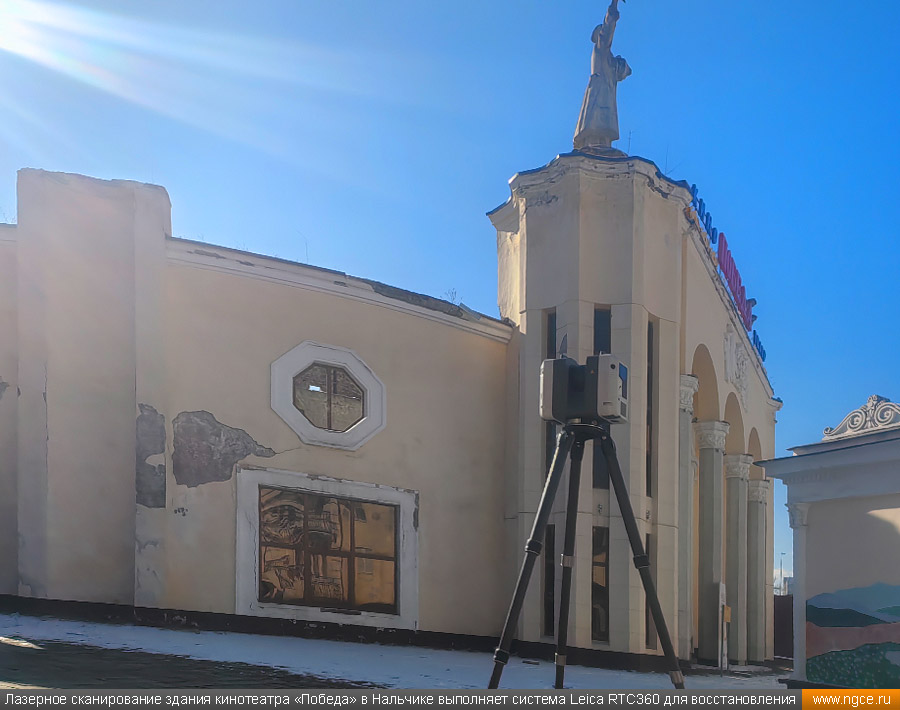

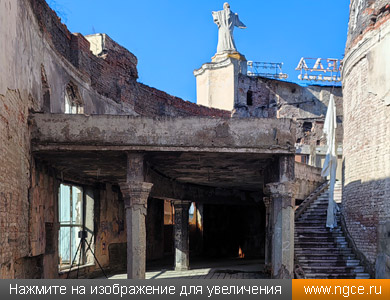

Обмерные работы были произведены нами методом лазерного сканирования при помощи 3D системы Leica RTC360, которая представляет собой инновационный высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

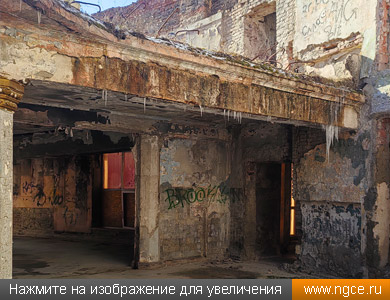

Технической документации по стропильной системе именно кинотеатра «Победа» в Нальчике в открытых источниках не существует, поэтому её предстоит проектировать с нуля. Однако, как и большинство крупных зданий того времени с большими помещениями, крыша этого кинотеатра, вероятнее всего, представляла собой ферменную стропильную систему из деревянных ферм (это специальные жёсткие конструкции, поддерживающие большой пролёт зрительного зала). Впрочем, не существует и исполнительной документации по всему зданию в целом. После сильнейшего пожара в кинотеатре всё, кроме несущих кирпичных стен здания, полностью сгорело вместе с кровлей, балками, стропилами, перекрытиями, перегородками, что как раз характерно для конструкций с множеством деревянных элементов.

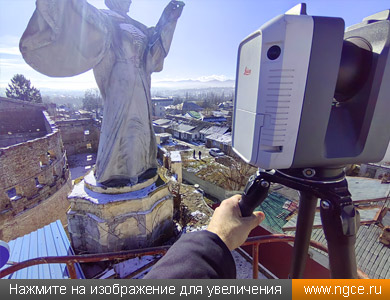

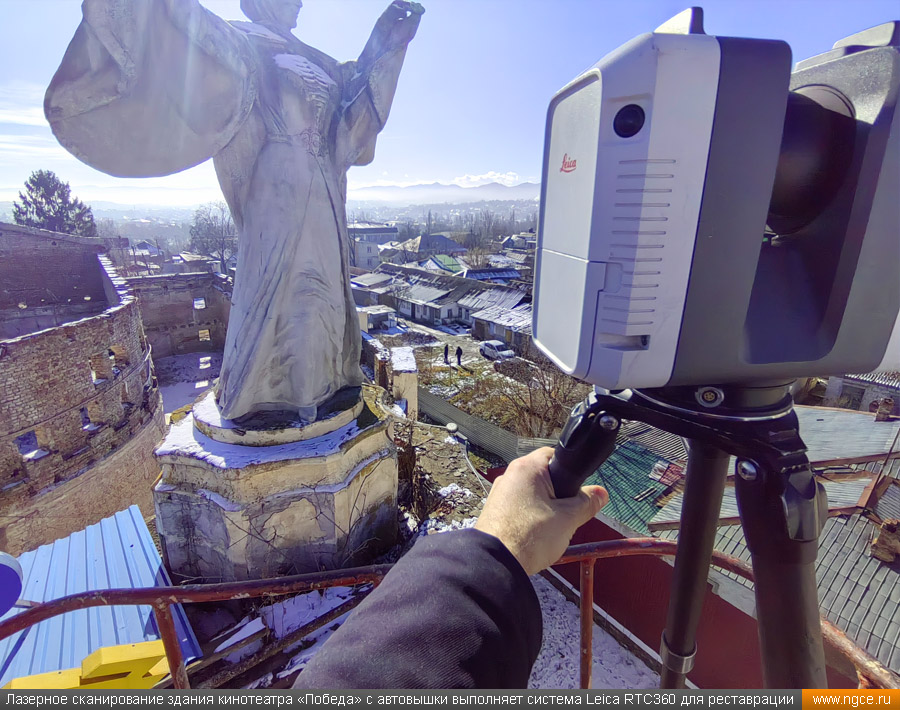

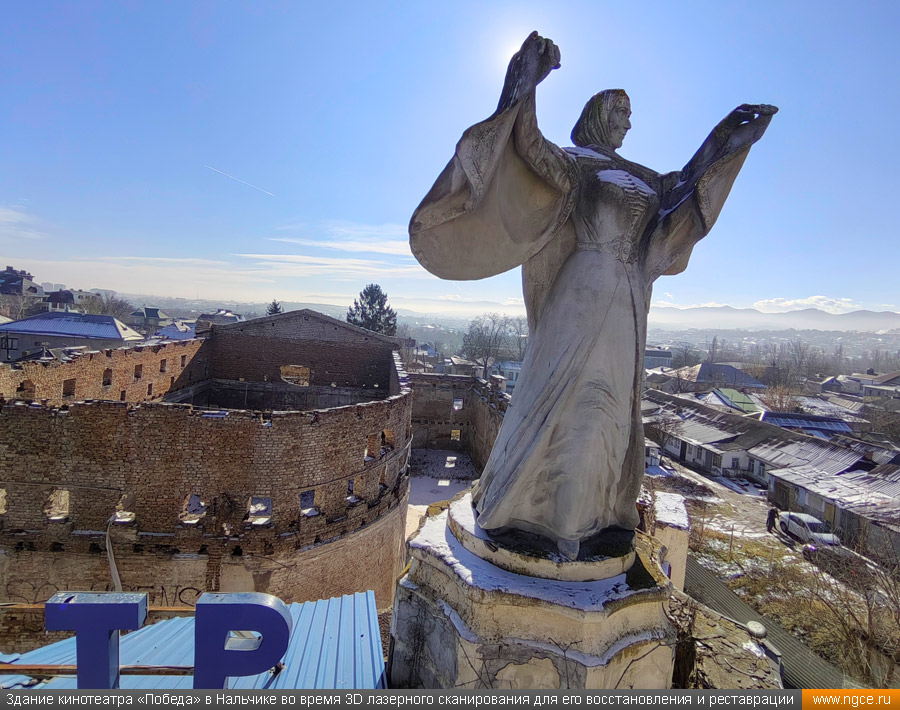

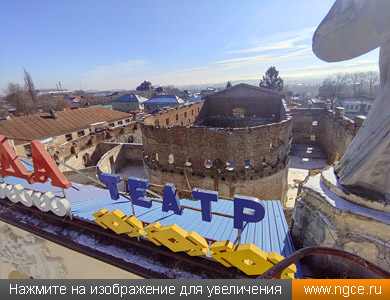

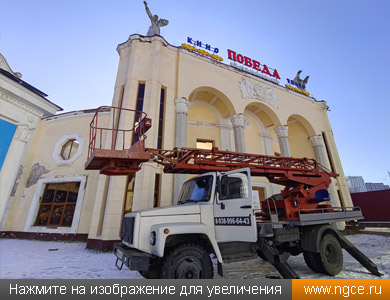

3D обмеры здания кинотеатра заняли один полный день в условиях хорошей погоды, так как нашим инженерам было необходимо отсканировать в реальных цветах и с высокой плотностью всё здание целиком, в том числе его верхнюю часть, которую было не видно с земли. Поскольку запуски БПЛА для фотограмметрической съёмки в настоящее время невозможны, нашими специалистами была арендована автовышка, которая устанавливалась во всех необходимых для качественного проведения съёмки местах. Площадка вместе с лазерным сканером и оператором поднималась на нужную высоту для осуществления необходимых обмеров. Таким образом нашим инженерам удалось обойтись без БПЛА и снять весь объём здания кинотеатра в течение одного дня. Всего по итогам обмерных работ получилось порядка 90 сканов, при этом плотность выполненной съёмки позволяет рассмотреть все утраты и дефекты на всём здании.

Подготовка обмерных 3D моделей здания по данным лазерного сканирования

На камеральном этапе работ полученные в результате обмерных работ сканы были очищены от посторонних шумов и лишних объектов, а затем сшиты в единое облако точек лазерного сканирования, представляющее собой точечную 3D модель объекта.

В результате всего комплекса выполненных нами полевых и камеральных работ Заказчику были переданы подробные облака точек (точечные 3D модели) здания кинотеатра «Победа» в формате RCP (Autodesk ReCaP) с возможностью просмотра 3D панорам с каждой из станций трёхмерного лазерного сканирования. Кроме того, нашими инженерами также были подготовлены ортофотоизображения здания.

На камеральную стадию работ по этому проекту, на которой была осуществлена обработка всех полученных данных трёхмерного лазерного сканирования, а также подготовлены точечные 3D модели в реальных цветах и подробнейшие ортофотоизображения, было затрачено ещё семь рабочих дней.

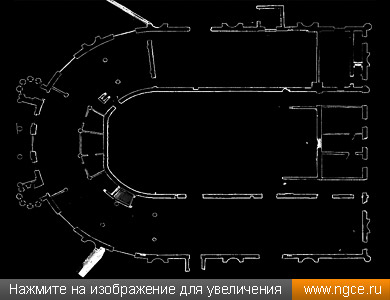

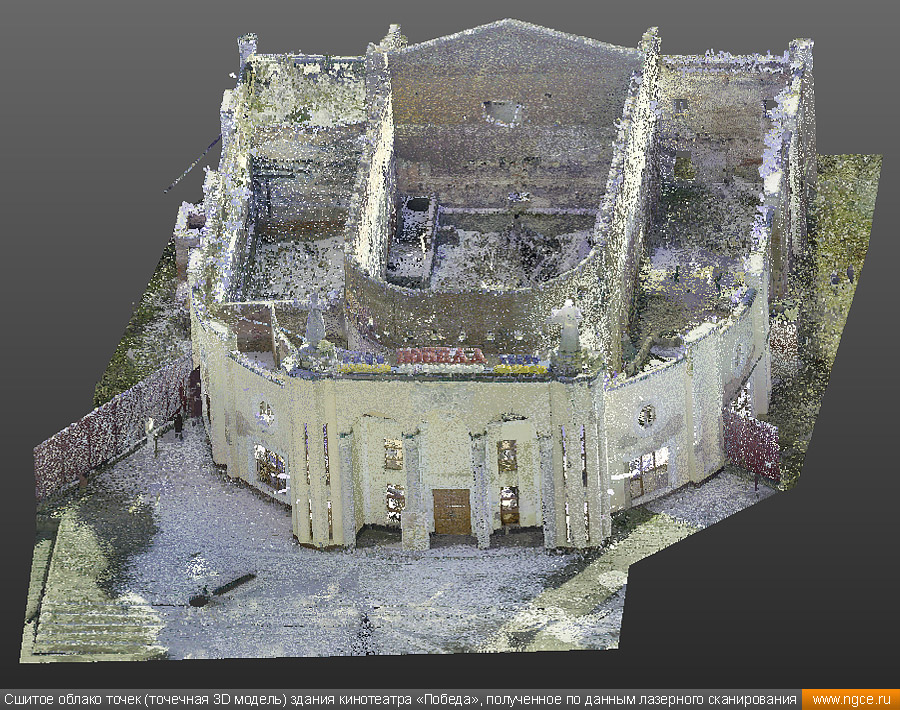

Облака точек лазерного сканирования — обмерные точечные 3D модели здания

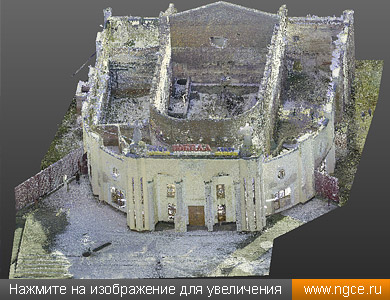

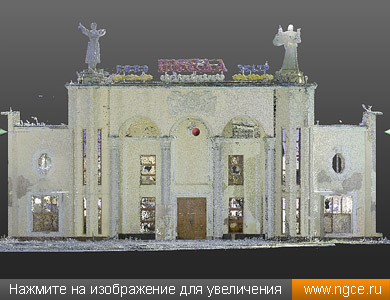

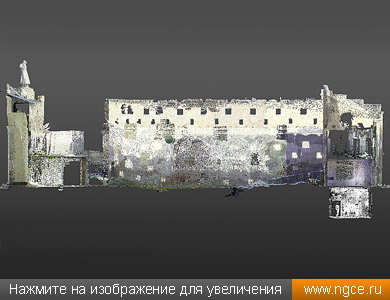

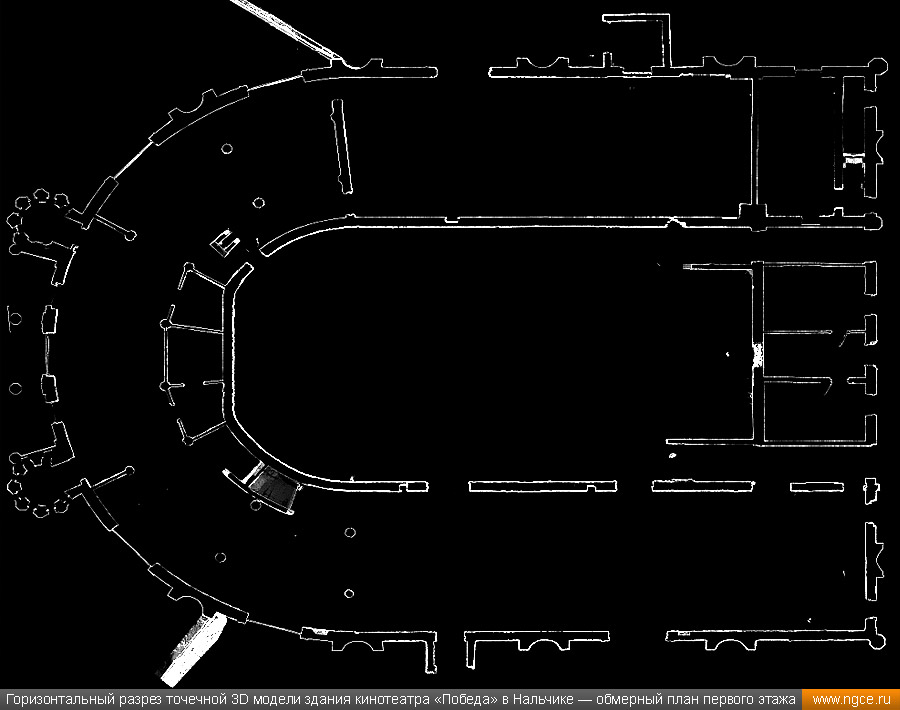

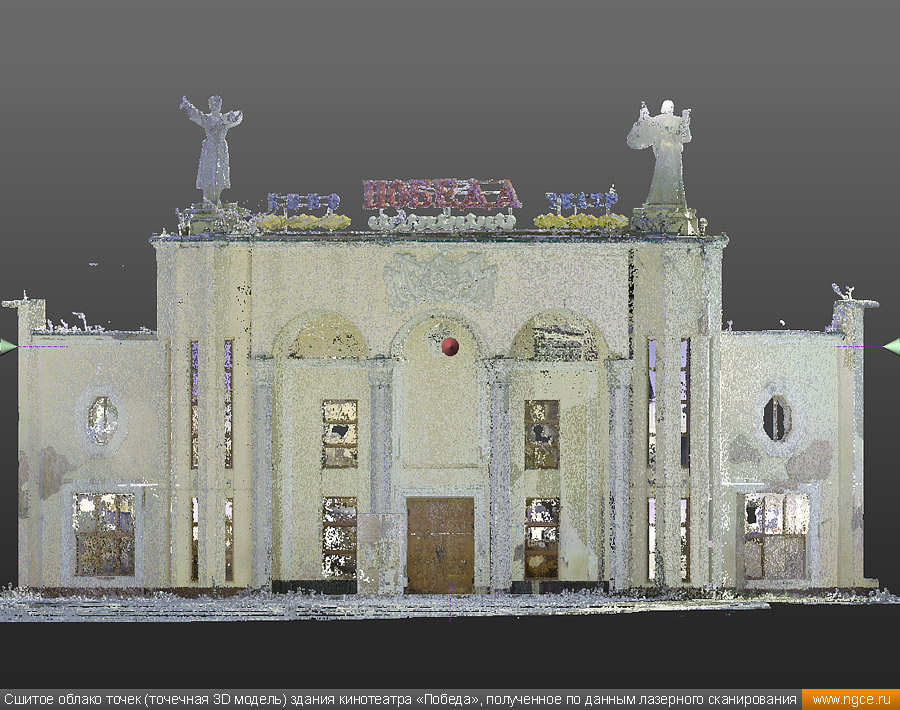

Ниже вы можете посмотреть скриншоты примеров сшитых облаков точек лазерного сканирования здания кинотеатра «Победа» (обмерных точечных 3D моделей), полученных в результате камеральной обработки данных выполненных обмерных работ.

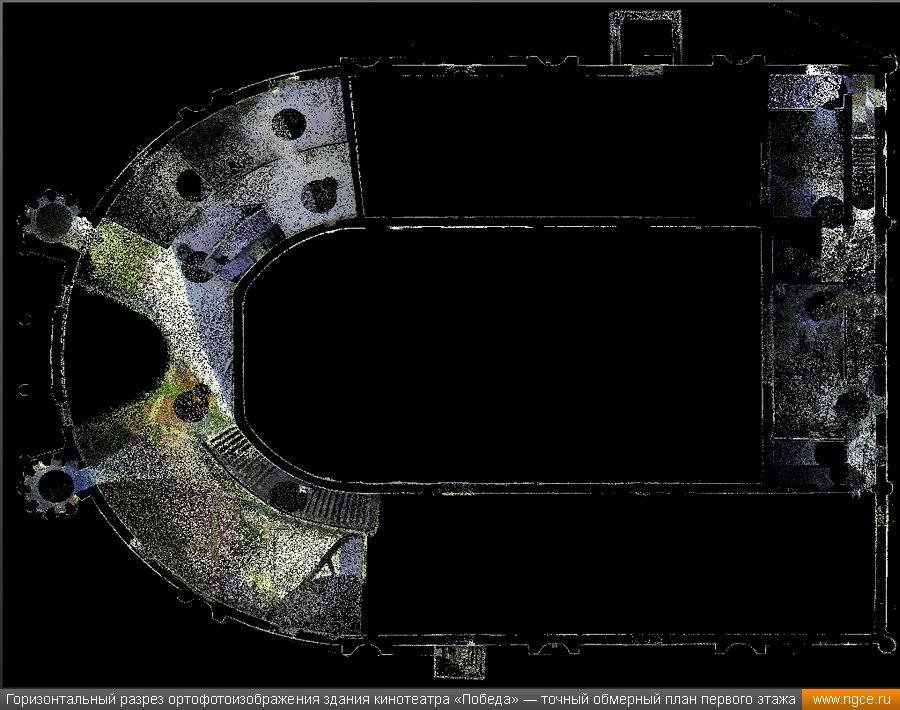

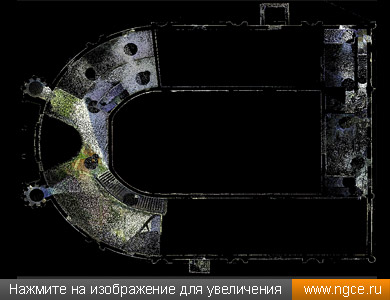

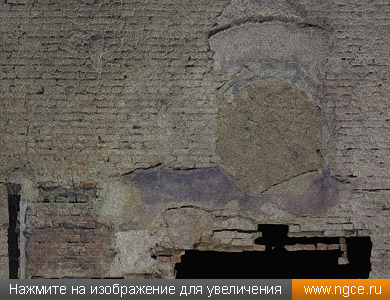

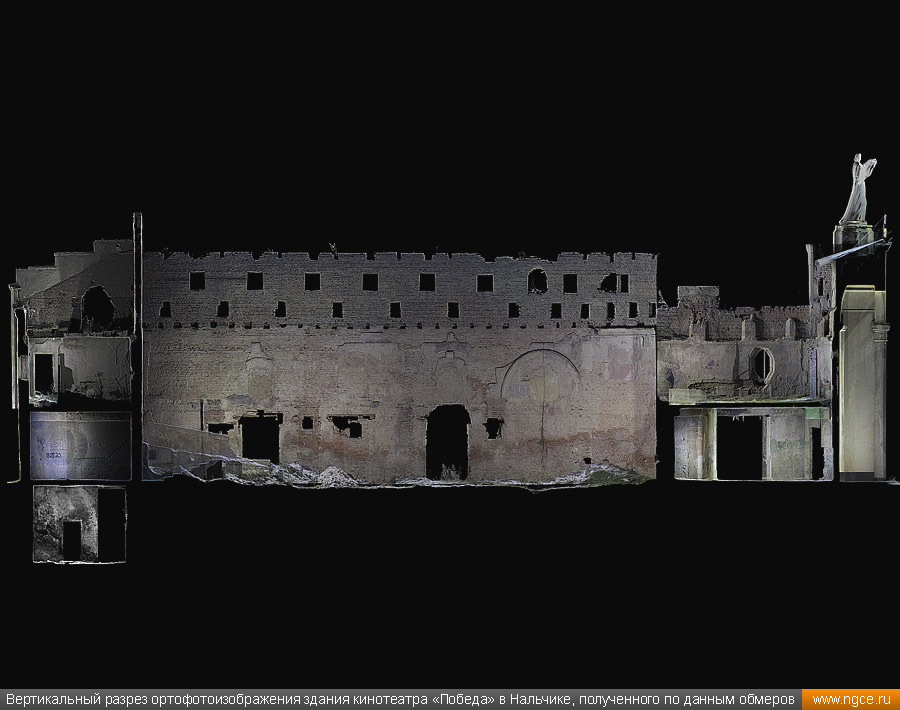

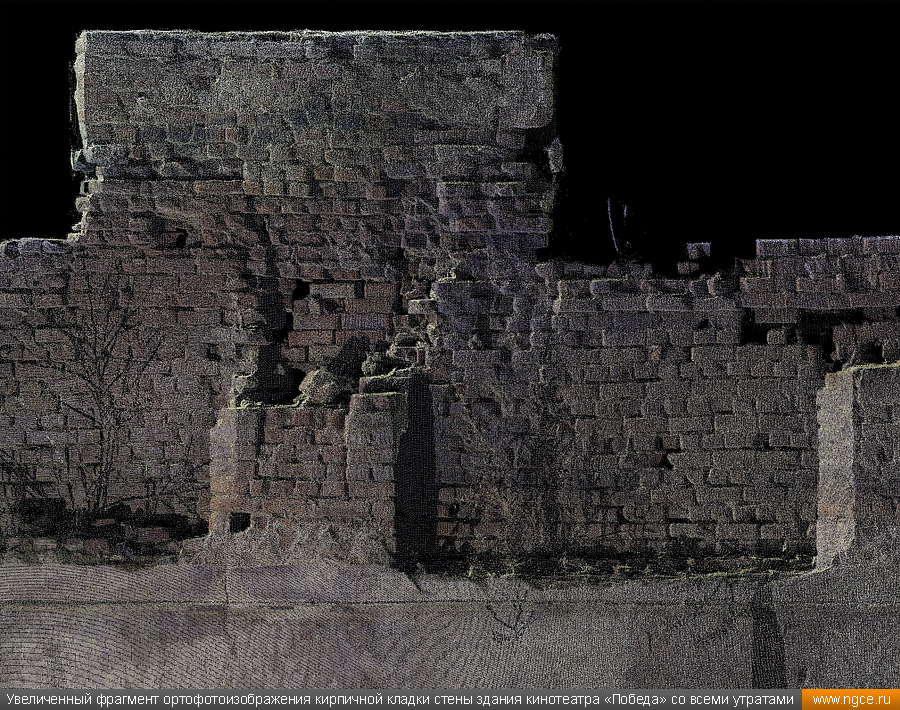

Ортофотоизображения здания кинотеатра «Победа» в Нальчике

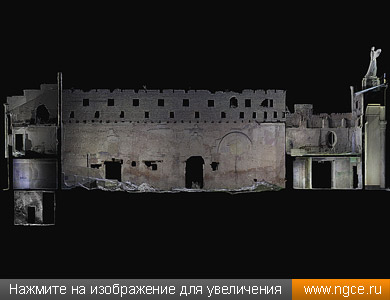

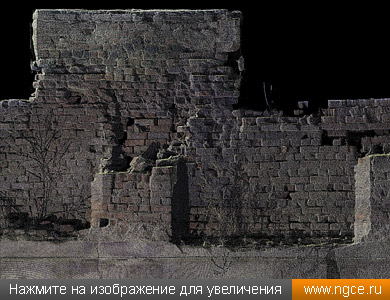

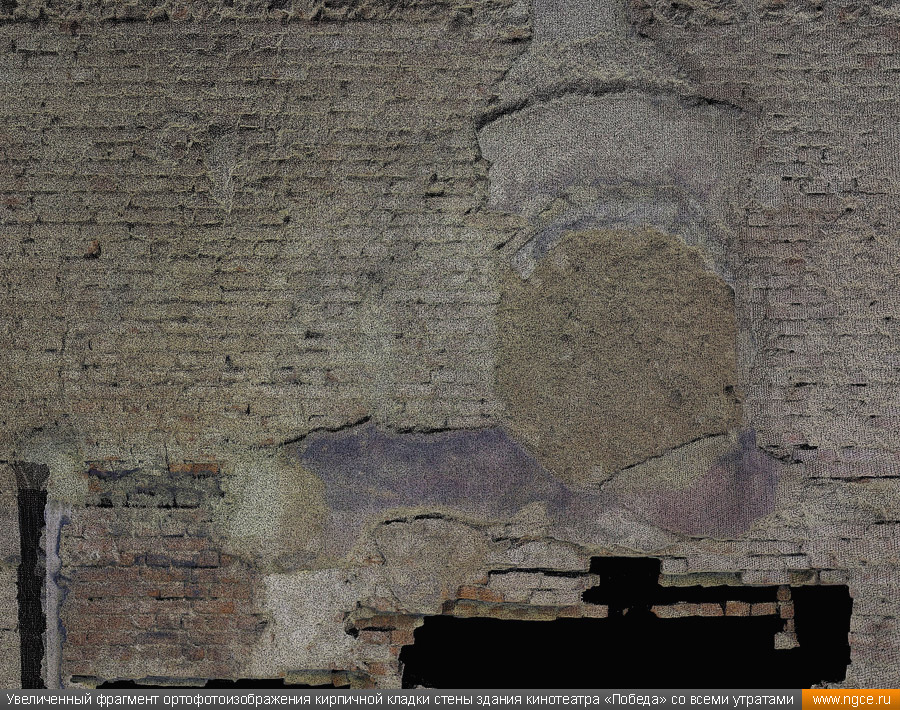

Ниже вы сможете посмотреть скриншоты примеров ортофотоизображений здания кинотеатра «Победа» в Нальчике, полученных в результате обработки данных выполненных обмерных работ.
