Лазерное сканирование и создание обмерной 3D модели строящегося коттеджа

Инженерная компания «НГКИ» выполнила проект по обмерам небольшого строящегося частного коттеджа на западе Московской области и созданию его точной обмерной 3D модели в программной среде Revit (формат RVT) для целей проектирования дизайна интерьеров, а также внешней и внутренней отделки.

Обмеры коттеджа методом лазерного сканирования для 3D моделирования в Revit

Тренд на использование готовых 3D моделей стал определяющим уже несколько лет назад, и в настоящее время всё большее число дизайнеров и архитекторов при разработке своих проектов успешно работает именно с трёхмерными обмерными моделями объектов в формате Revit (RVT).

Архитектор, ведущий проект отделки и дизайна интерьеров коттеджа, обратился к нам с просьбой провести лазерное сканирование строящегося коттеджа и затем построить точную обмерную 3D модель данного здания в формате Revit с уровнем детализации LOD 200, а также подготовить несколько обмерных чертежей.

Подмосковный коттедж, 3D обмеры которого мы провели, строился из кирпича и на момент осуществления 3D съёмки находился в состоянии Shell & Core без коммуникаций. Точные обмерные работы были произведены специалистами нашей компании методом лазерного сканирования при помощи 3D системы Leica RTC360.

Трёхмерный лазерный сканер Leica RTC360 — высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

Места стоянок лазерного сканера рассчитывались таким образом, чтобы обеспечить максимальное покрытие каждого сканируемого объекта. Также лазерное сканирование осуществлялось с взаимным перекрытием сканов, необходимым и достаточным для последующей сшивки по общим контурам.

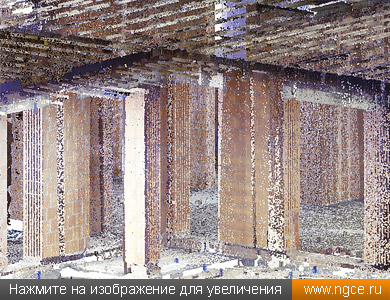

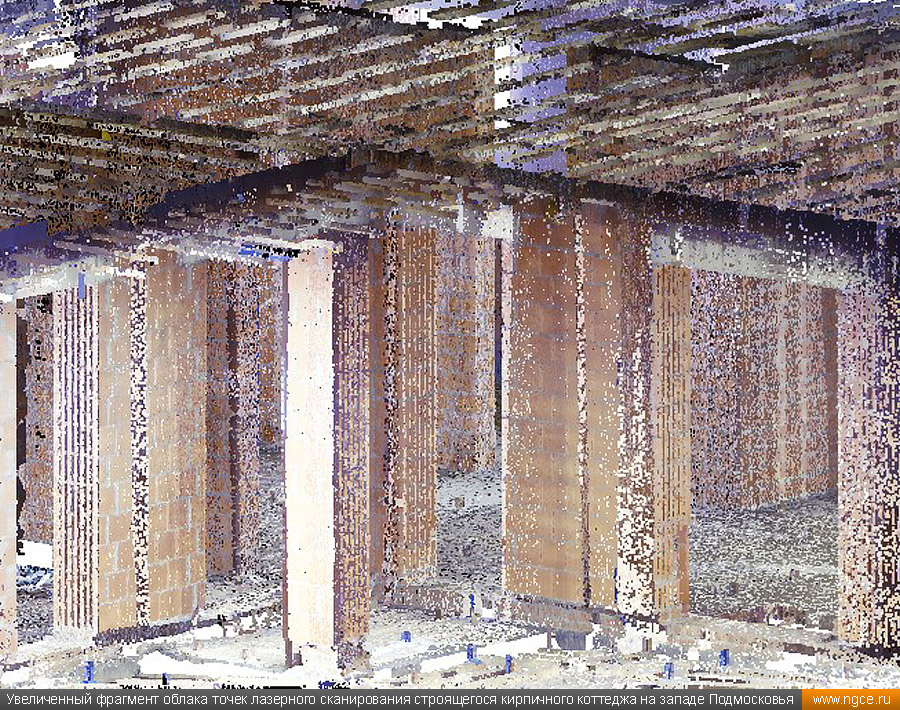

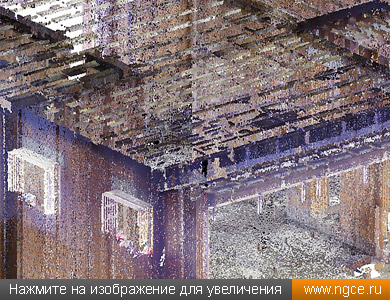

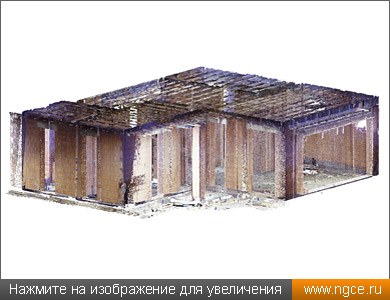

Ниже вы можете ознакомиться с примерами скриншотов облаков точек 3D лазерного сканирования, полученных нами в результате всех выполненных обмерных работ:

Обработка данных лазерного сканирования и 3D моделирование коттеджа для целей подготовки дизайн-проекта

Лазерное сканирование всех помещений коттеджа и фасадов заняло всего несколько часов, далее наши специалисты вернулись в московский офис и приступили к выполнению камеральной стадии работ по данному проекту.

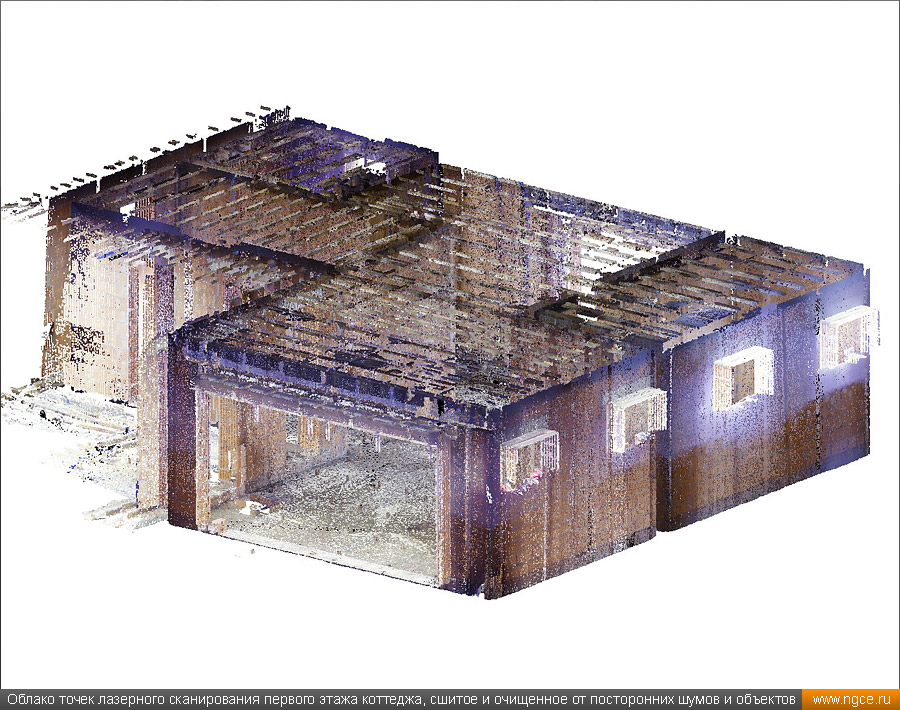

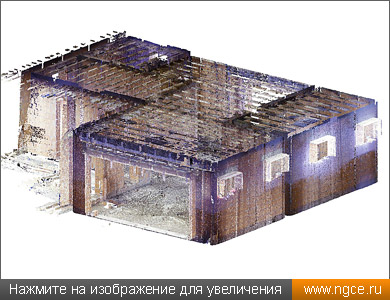

На камеральном этапе работ сначала была осуществлена сшивка облаков точек лазерного сканирования и их очистка от всех посторонних шумов и лишних объектов. В результате нашими инженерами была получена точечная 3D модель объекта. Далее наши инженеры приступили к созданию твердотельной обмерной 3D модели коттеджа и к подготовке обмерных чертежей, которые также требовались дизайнерам интерьеров.

Суммарно камеральная стадия работ по данному проекту продолжалась два дня, и в её результате по обработанным полевым данным нами была построена очень точная и подробная твердотельная обмерная 3D модель строящегося коттеджа в программной среде Revit (формат RVT) с уровнем детализации LOD 200, а также подготовлены обмерные чертежи в AutoCAD (формат DWG). Получив столь необходимые для проектирования высококачественные материалы, архитектор приступил к разработке проекта дизайна интерьеров и экстерьеров коттеджа.

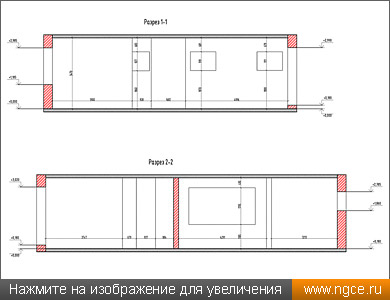

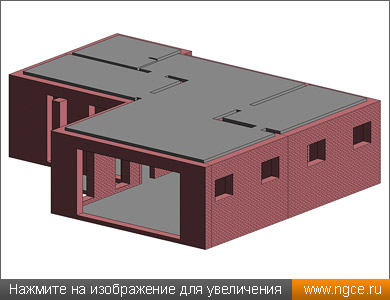

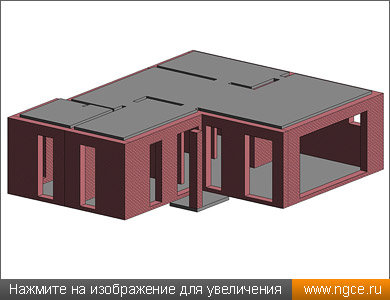

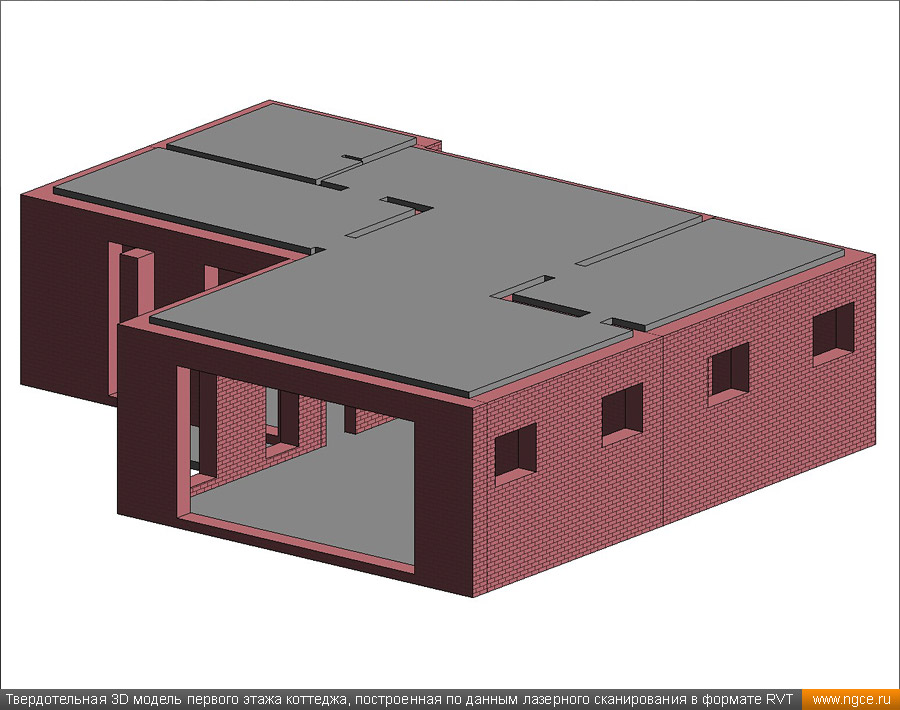

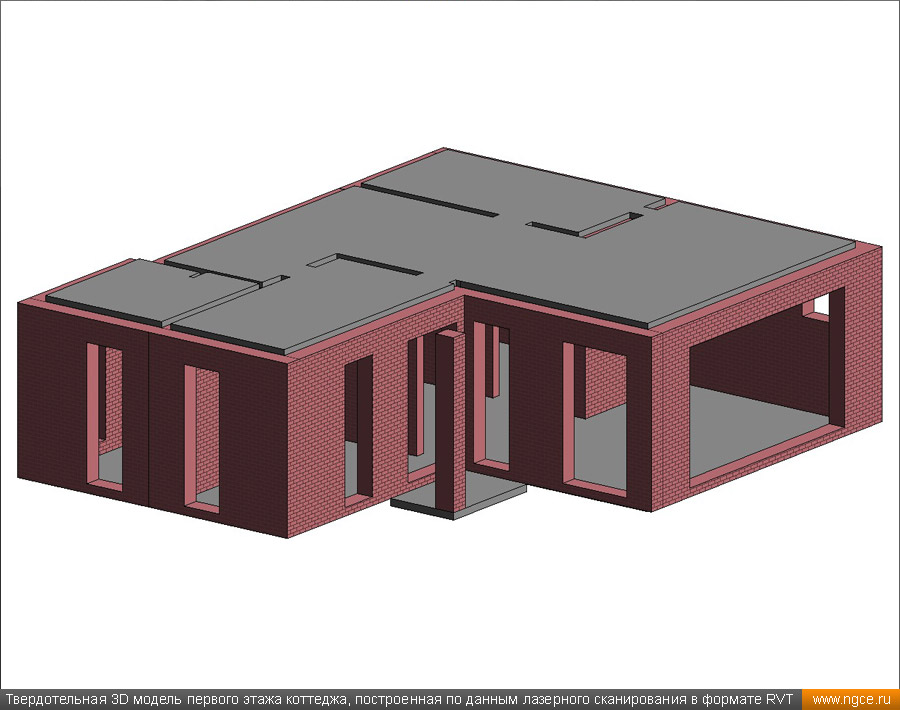

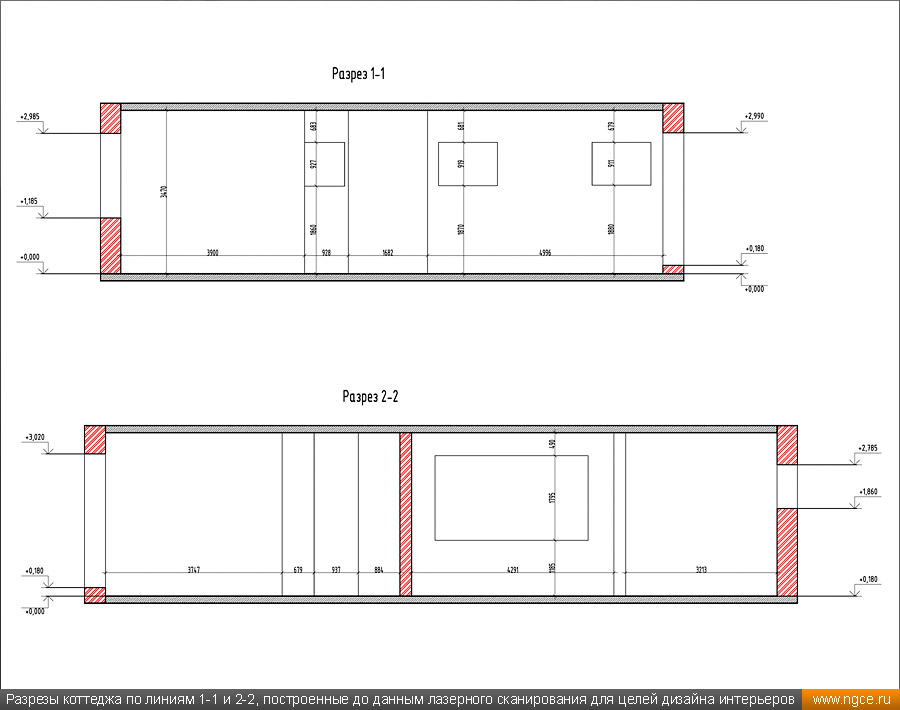

Ниже вы сможете посмотреть на примеры скриншотов обмерной твердотельной 3D модели строящегося кирпичного коттеджа на западе Московской области, созданной нашими специалистами в формате Revit с детализацией LOD 200 по обработанным данным выполненного на объекте трёхмерного лазерного сканирования, и на примеры скриншотов необходимых архитектору-дизайнеру обмерных чертежей:

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых зданий и помещений и для целей проектирования строительства, ремонта и реконструкции, и для дизайн-проектов внутреннего обустройства помещений, и для проектирования лестниц, мебели, отдельных конструкций, отделки дверных и оконных проёмов, а также изготовления стеновых и потолочных панелей. В качестве отдельного направления деятельности нашей компании можно рассматривать в том числе и проведение обмеров маломерных объектов, таких как элементы декора зданий, деталей интерьеров, и съёмку разнообразных помещений для целей проектирования мебели, лестниц, перил, потолков или любых элементов внутренней отделки. Инженеры нашей компании при проведении обмерных работ применяют метод лазерного сканирования, который позволяет быстро получить подробные и точные результаты измерений. На основе данных лазерного 3D сканирования можно выполнять подготовку традиционных плоских чертежей и строить точные твердотельные, полигональные, каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этих сегментах рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных обмерных 3D моделей зданий и сооружений по данным лазерного сканирования».
