Лазерное сканирование офисного здания в Подмосковье для BIM-проектирования

Инженерная компания «НГКИ» выполнила точные 3D обмеры строящегося шестиэтажного офисного здания в ближнем Подмосковье. Обмерные работы были произведены нами методом трёхмерного лазерного сканирования при помощи 3D системы Leica RTC360 по заказу архитектурного бюро для BIM-проектирования планировки офисных помещений и оборудования, а также дизайна интерьеров и внутреннего обустройства.

3D обмеры офисного здания в ближнем Подмосковье для целей BIM-проектирования

Представители архитектурного бюро, которому собственно и была поручена разработка проекта планировки офисных помещений и оборудования, а также дизайна интерьеров и внутреннего обустройства, обратились к нам с просьбой произвести на данном объекте трёхмерное лазерное сканирование и передать им полученную в результате обмерную точечную 3D модель здания для целей BIM проектирования.

Обмерные работы были произведены нами методом лазерного сканирования при помощи 3D системы Leica RTC360, которая представляет собой инновационный высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

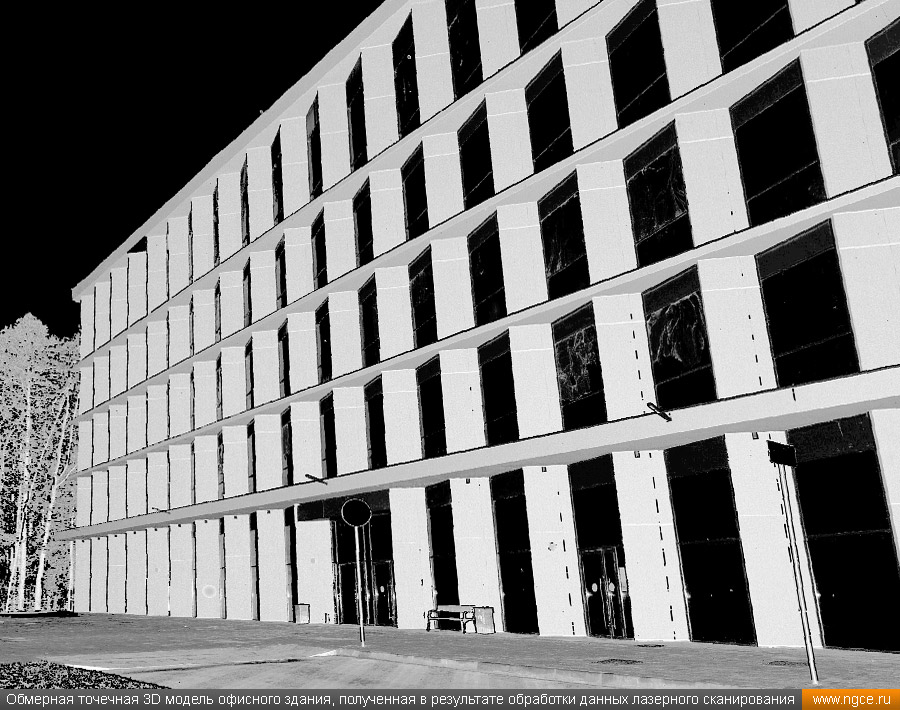

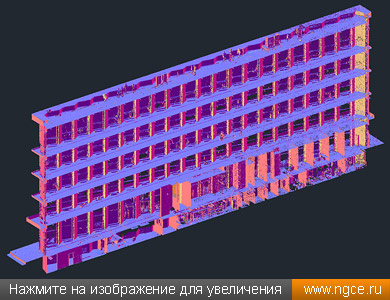

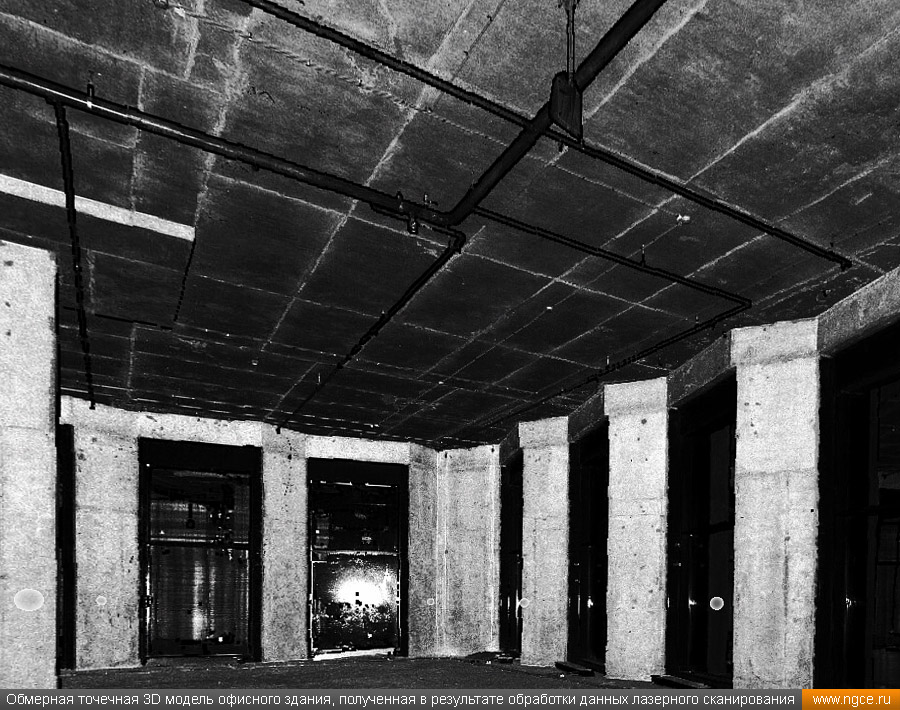

В итоге наши специалисты в рамках данного проекта провели лазерное сканирование интерьеров и фасадов готового шестиэтажного здания в состоянии shell&core общей площадью около 12000 квадратных метров. Обмерные работы на данном объекте заняли шесть рабочих дней.

Обработка данных лазерного сканирования и подготовка 3D модели здания

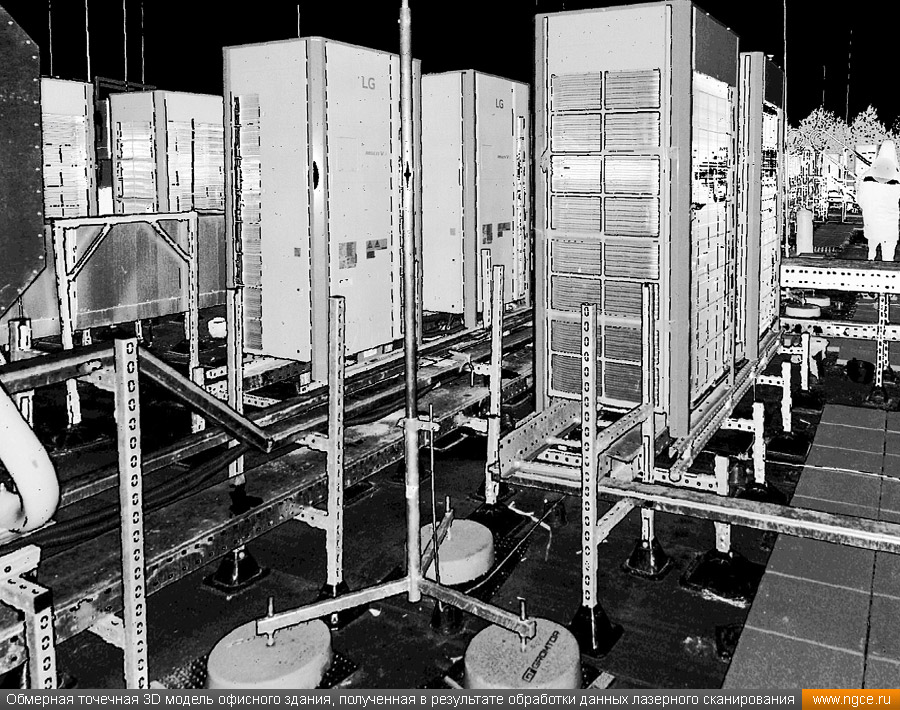

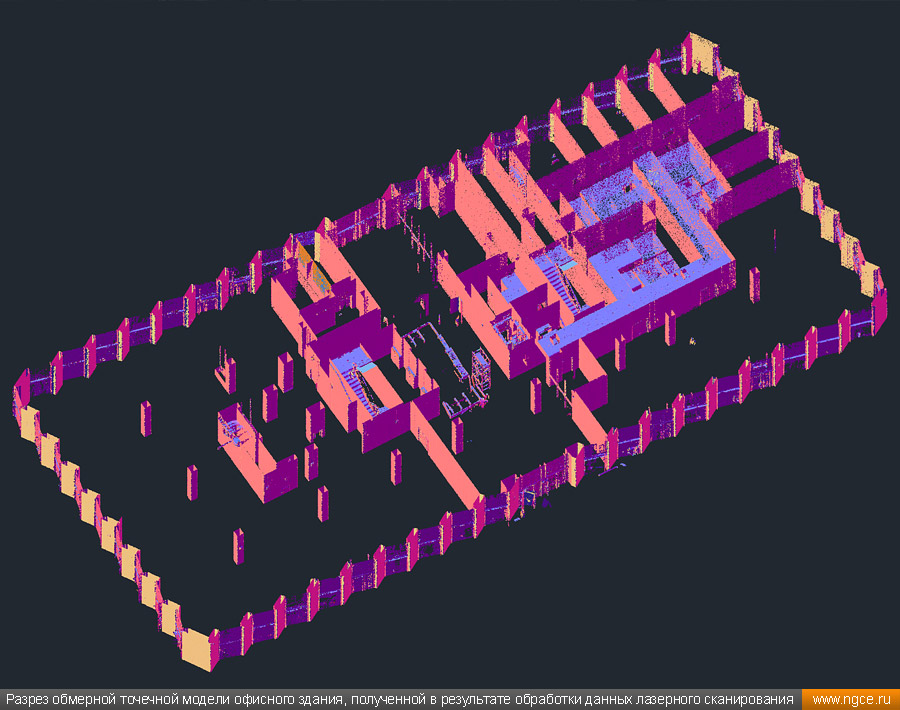

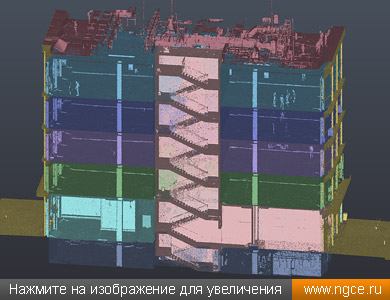

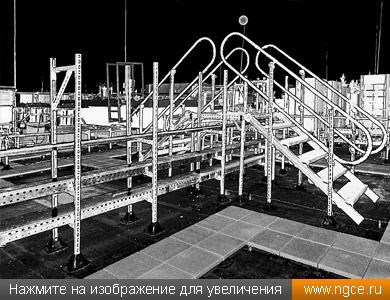

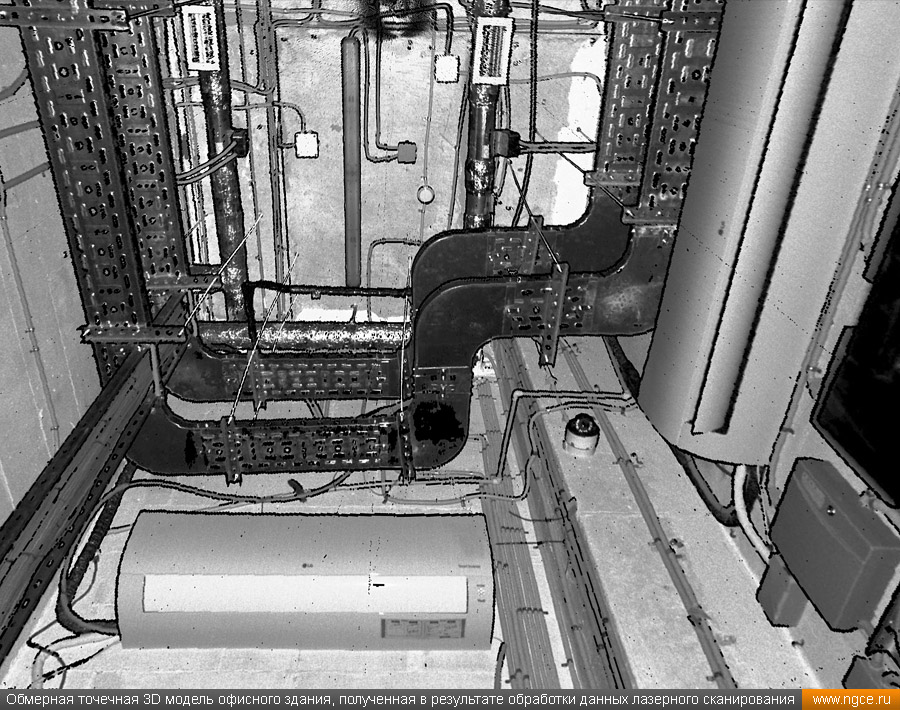

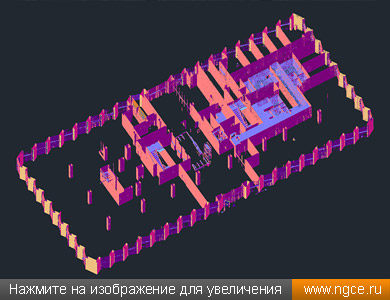

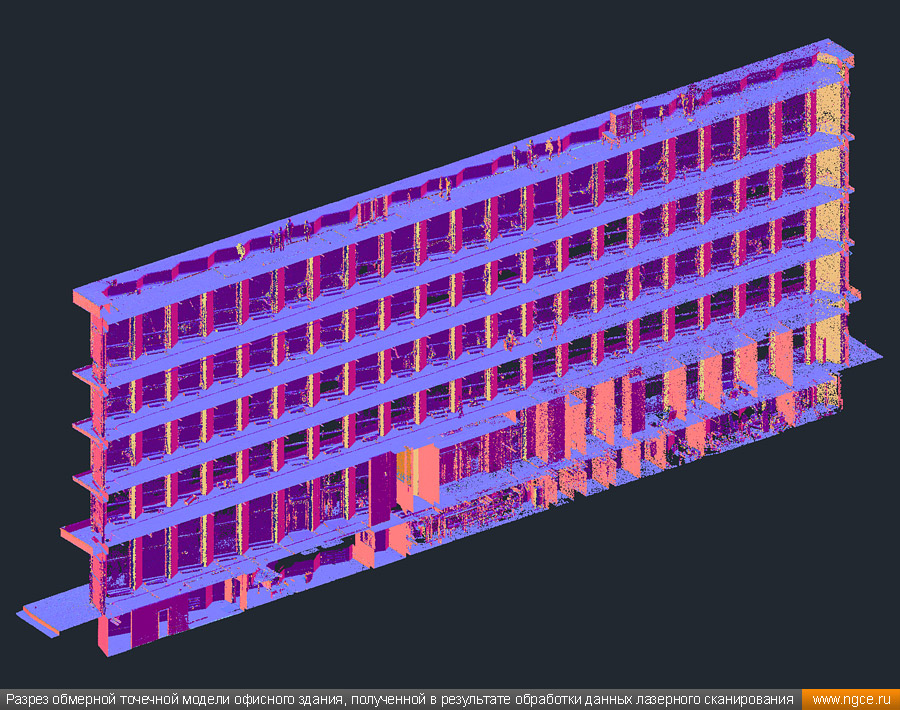

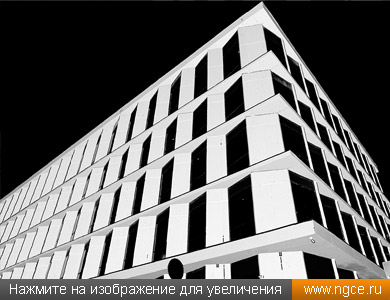

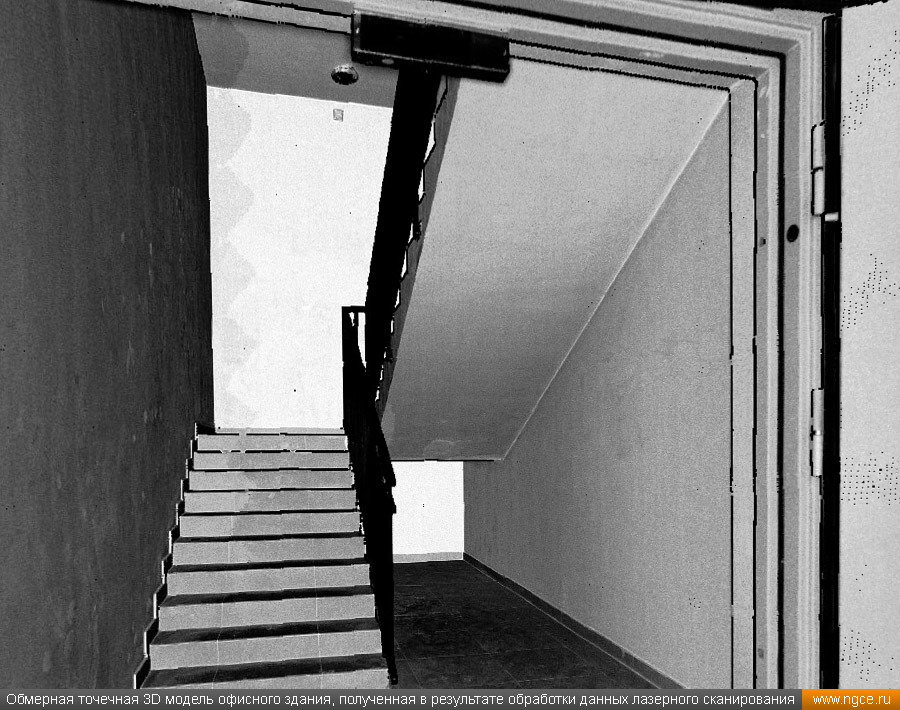

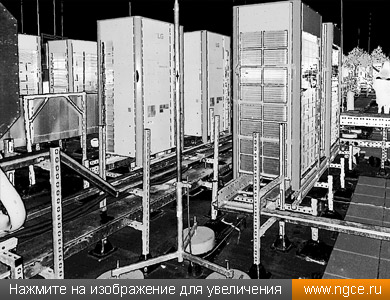

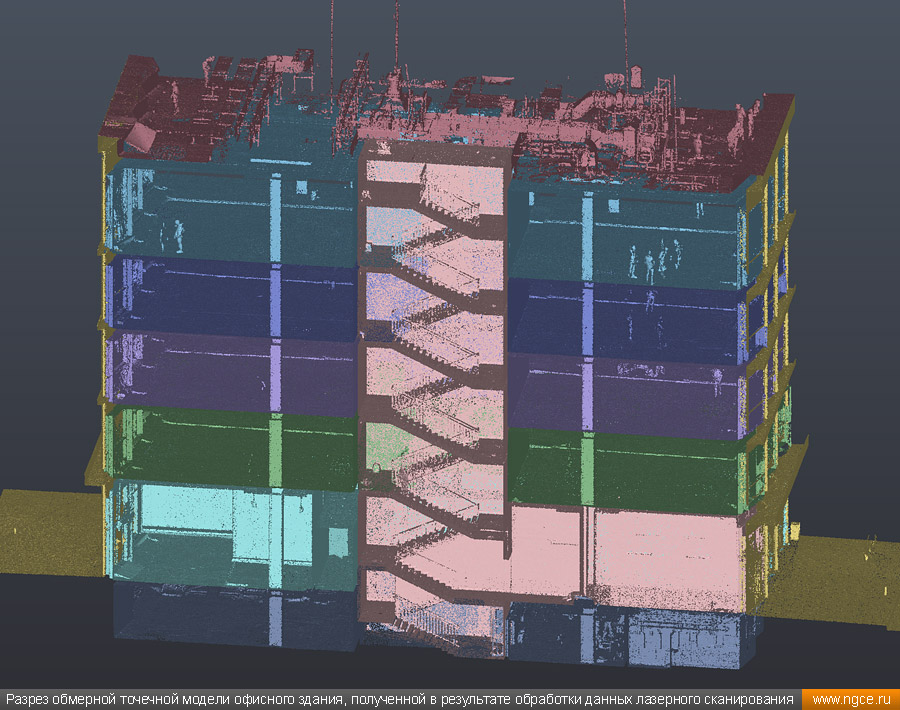

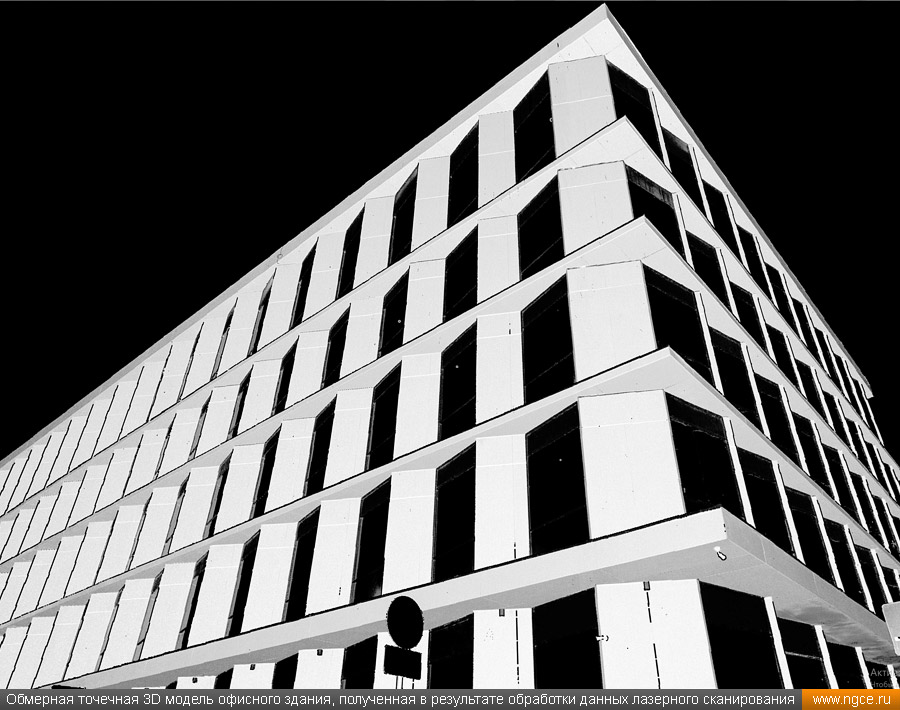

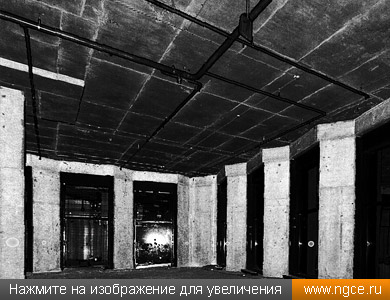

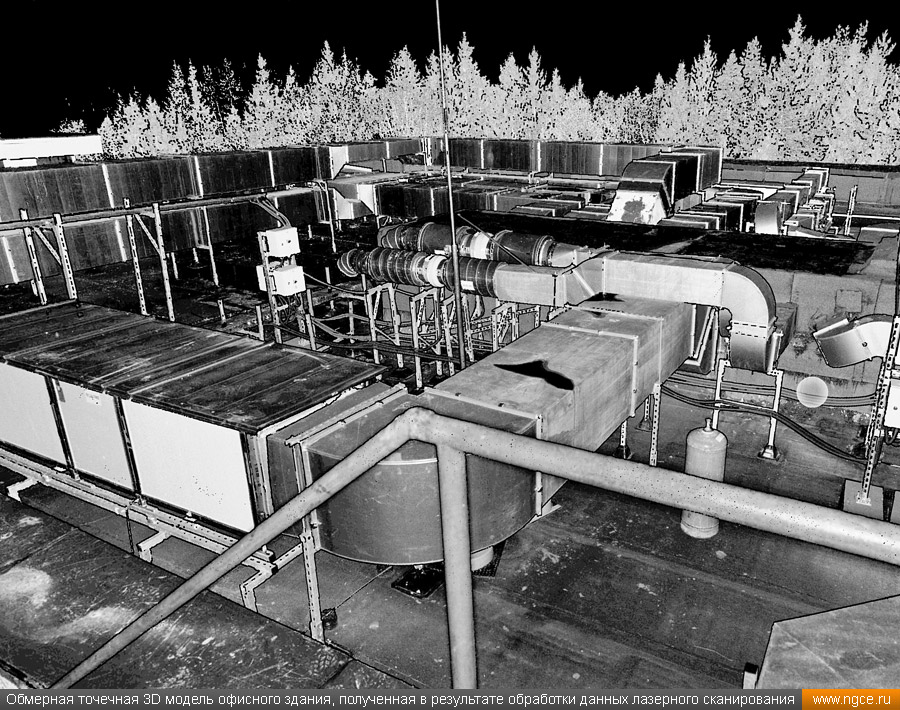

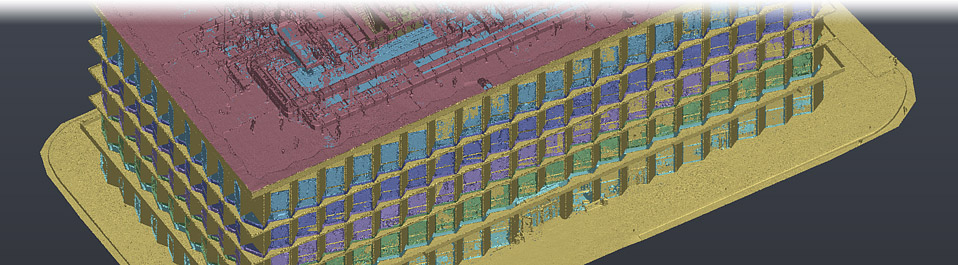

На камеральном этапе работ полученные в результате обмерных работ сканы были очищены от посторонних шумов и лишних объектов, а затем сшиты в единое облако точек лазерного сканирования, представляющее собой точечную 3D модель объекта в стандартном формате RCP (Autodesk ReCaP) с возможностью просмотра 3D панорам с каждой станции лазерного сканирования.

Камеральный этап работ, на котором нами была подготовлена необходимая Заказчику обмерная точечная 3D модель офисного здания, был выполнен за семь рабочих дней. Таким образом, на реализацию всего проекта потребовалось менее двух недель.

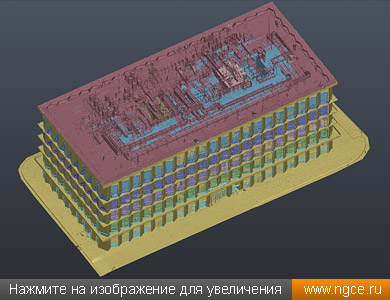

Полученная в результате всех выполненных на полевом и камеральном этапах работ обмерная точечная 3D модель здания была передана Заказчику в привычном всем формате RCP для создания по ней BIM-модели и проектирования офисных помещений, оформления фасадов и размещения инженерных коммуникаций и различного оборудования.

Заказчик остался очень доволен отличным качеством и высокой точностью полученных отчётных материалов, а также оперативностью выполнения работ нашими инженерами.

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений для целей подготовки дизайн-проектов оформления внутреннего обустройства. Мы занимаемся обмерами квартир, коттеджей, дачных домов, офисных и торговых помещений, торговых павильонов с точной фиксацией всех коммуникаций. Наши специалисты при проведении обмерных работ применяют технологию лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений. На основе результатов лазерного 3D сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этом сегменте рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:
