Лазерное сканирование цементного завода для проектирования реконструкции

Специалисты инженерной компании «НГКИ» оперативно выполнили проект по точным обмерным работам на крупном цементном заводе в Рязанской области для целей актуализации проектной документации, а также подготовки проекта реконструкции и расширения производства.

Точные 3D обмеры завода методом лазерного сканирования для целей реконструкции

К нам обратились представители проектной организации, которой была поручена разработка проекта реконструкции, модернизации и расширения цементного завода в Рязанской области, с просьбой провести 3D обмеры этого крупного промышленного предприятия и предоставить их специалистам точную обмерную модель объекта.

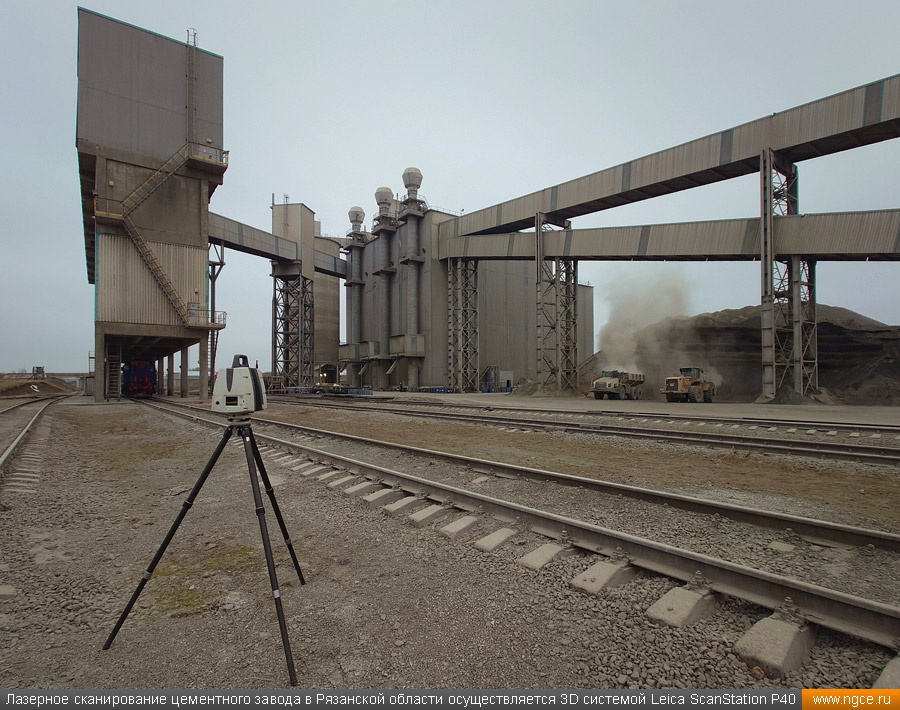

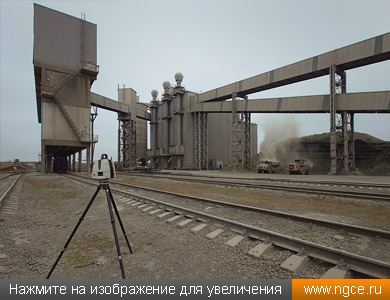

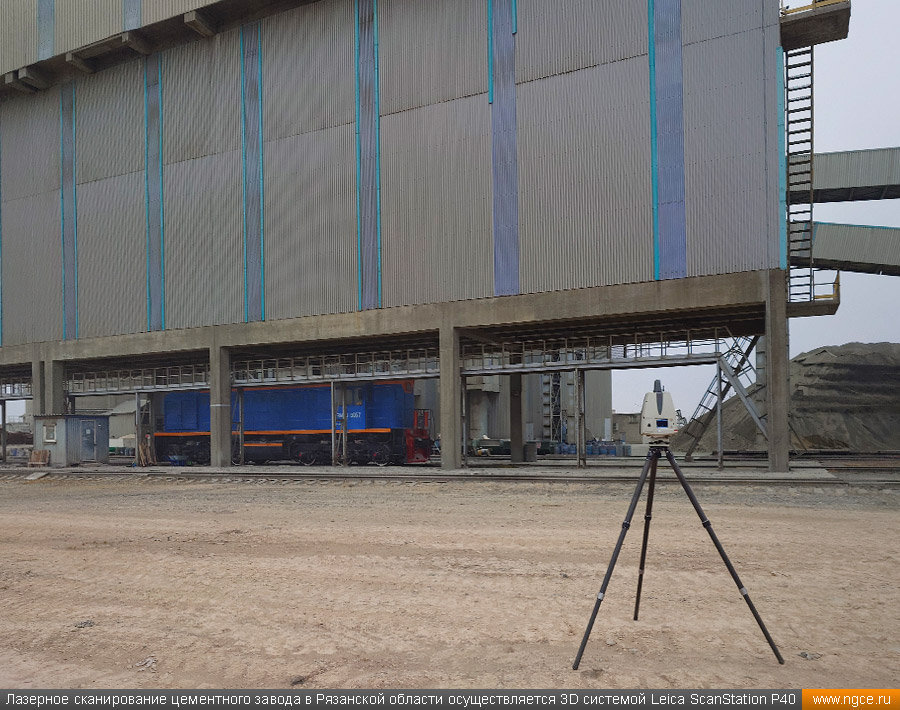

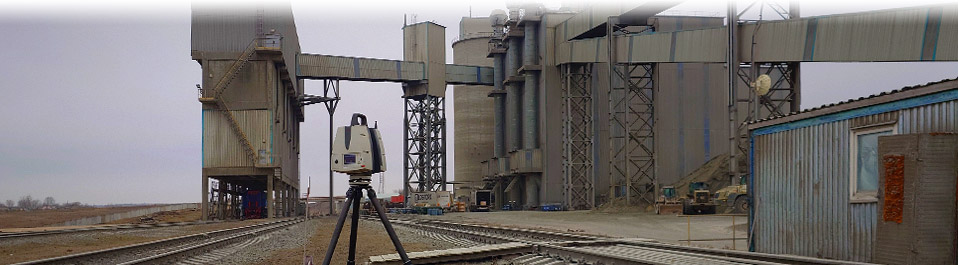

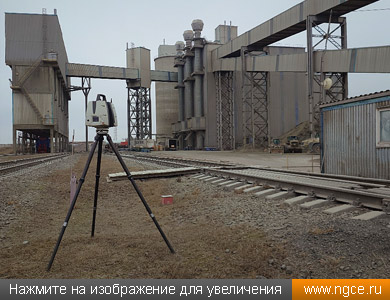

Общая площадь производства, на территории которого нашим инженерам было необходимо выполнить 3D лазерное сканирование, составила около 12 гектаров, включая часть территории предприятия и отдельные производственные сооружения внутри, суммарной площадью 6800 квадратных метров. Обмерные работы проводились в зимний период при отрицательных температурах лазерным сканером Leica ScanStation P40, который более чем уверенно работает в диапазоне температур от -20°C до +50°C.

Сканирующая 3D система Leica ScanStation P40 — это высокопроизводительный и высокоточный прибор с большой скоростью лазерного сканирования, которая составляет 1 миллион измерений в секунду. Данный 3D сканер идеально подходит для производства сверхподробных съёмок различных объектов сложной формы, в том числе находящихся на большом удалении. Система способна обеспечивать сведение к минимуму влияние шума на сигнал 3D сканера даже при проведении измерений на максимально возможной дальности.

У 3D лазерного сканера Leica ScanStation P40 есть свои существенные преимущества, которые крайне востребованы: так, этот прибор имеет очень внушительную дальность измерений (до 270 метров) практически без потери точности, а также возможность ручного выбора и лазерного сканирования отдельных областей в режиме повышенной плотности, что особенно полезно при обмерах участков заводских цехов с большим скоплением различного технологического оборудования.

В результате выполненных полевых работ было проведено детальное лазерное сканирование всех запланированных для обмерных работ объектов:
— отделение угольной мельницы;
— цементные мельницы;
— отделение погрузки в железнодорожный транспорт.

Всего нашими специалистами во время проведения работ на полевом этапе было выполнено 550 сканов, в том числе 125 сканов снаружи. Работы выполнялись при температуре от -3 до -10 градусов мороза.

В связи с тем, что скорость трёхмерного лазерного сканирования при отрицательных температурах воздуха несколько снижается, полевые работы на территории цементного завода заняли три рабочих дня, внутри его производственных помещений — четыре дня. В итоге весь полевой этап работ, на котором было проведено лазерное сканирование всех необходимых объектов на территории завода, занял суммарно семь рабочих дней.

Несмотря на все сложности, лазерный сканер Leica ScanStation P40, работающий в большом диапазоне температур от -20°C до +50°C и имеющий показатель пылевлагозащиты IP54, отлично справился с задачей. Высокая дальность работы лазерного сканера позволила успешно и с высокой плотностью отсканировать все необходимые сооружения и оборудование цементного завода, в том числе находящиеся на существенной высоте.

Подготовка обмерной точечной 3D модели завода по данным лазерного сканирования

Уравнивание и сшивка полученных сканов в единую точечную 3D модель, осуществлённые уже на камеральном этапе работ, заняли пять рабочих дней. Также вместе с этим и в тот же период времени на камеральной стадии работ нами была произведена очистка облаков точек от шумов и посторонних объектов.

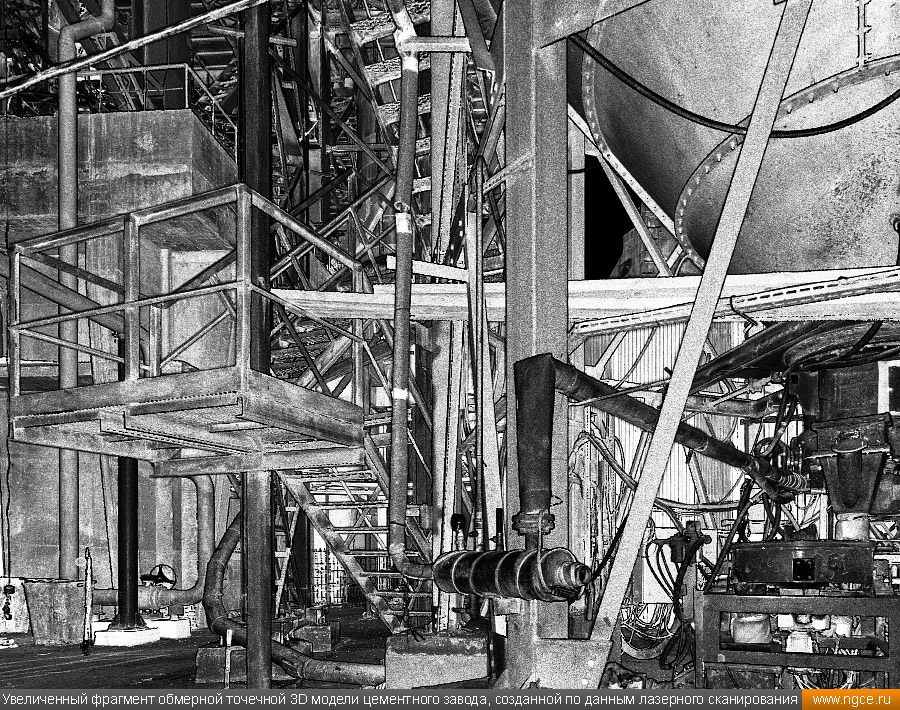

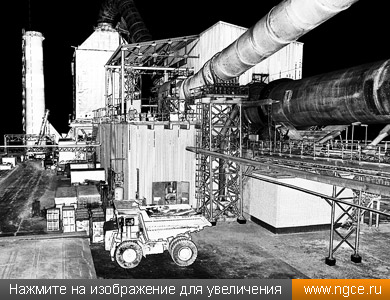

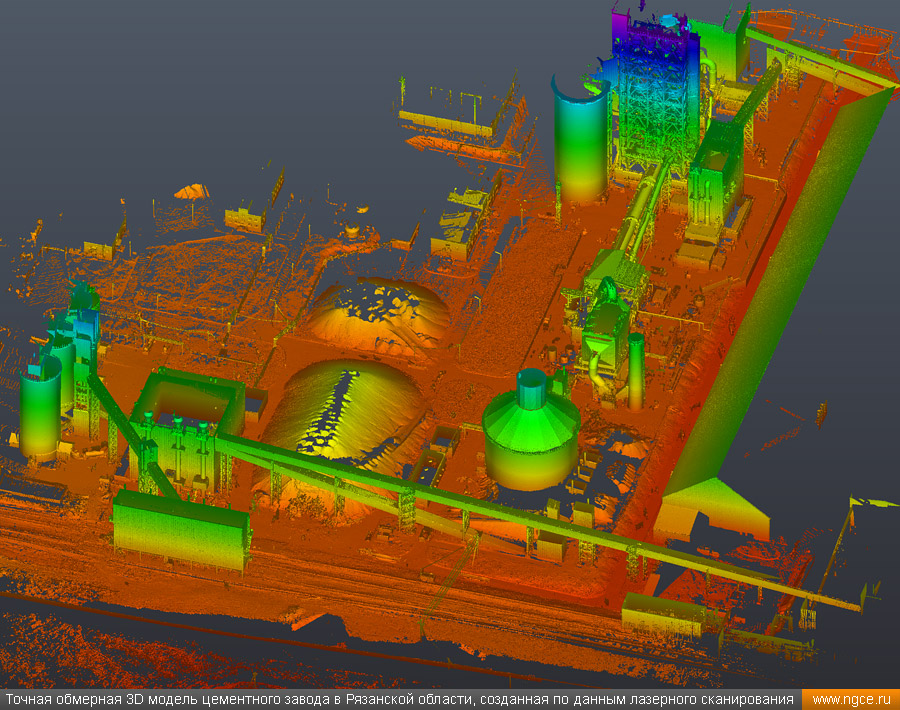

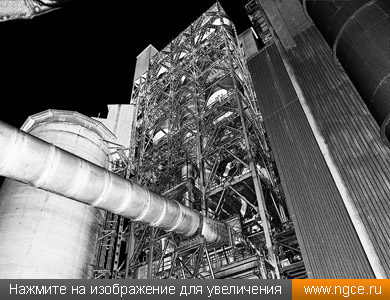

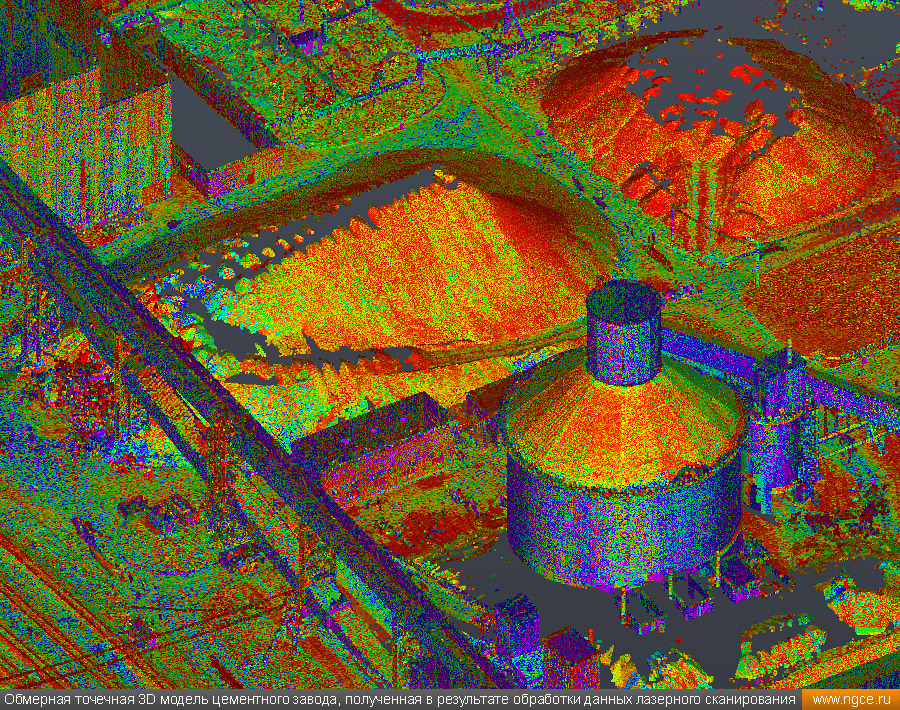

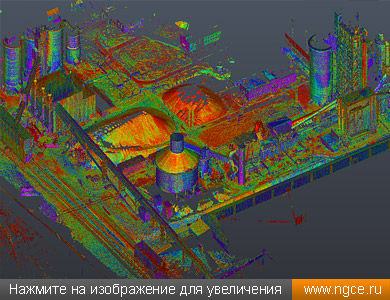

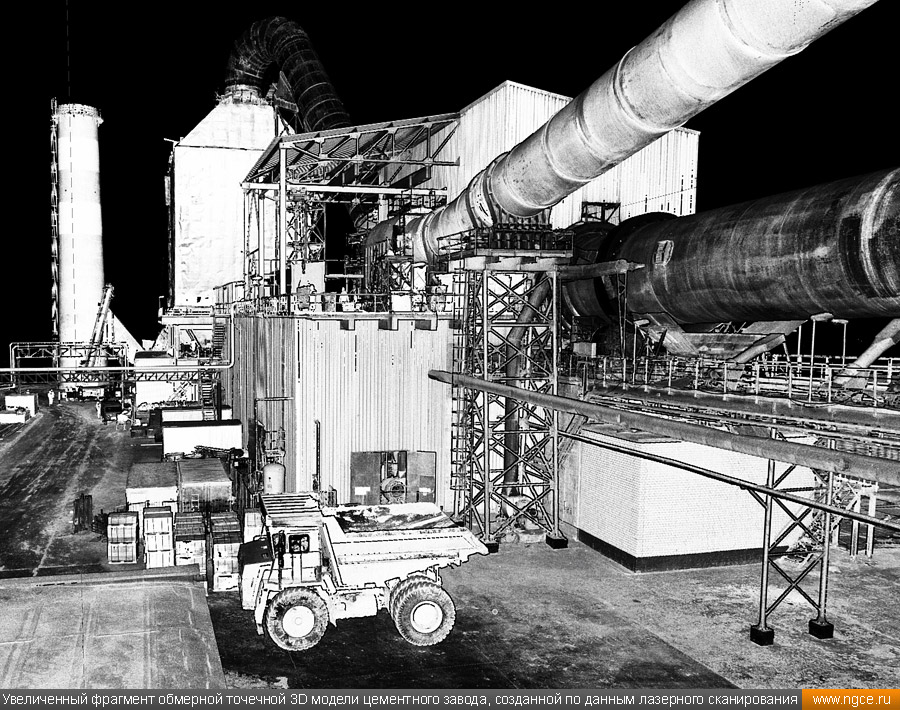

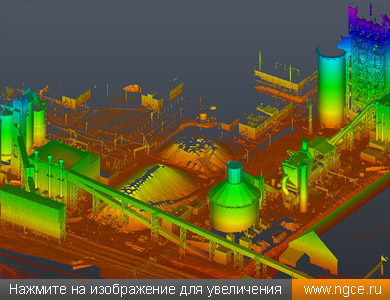

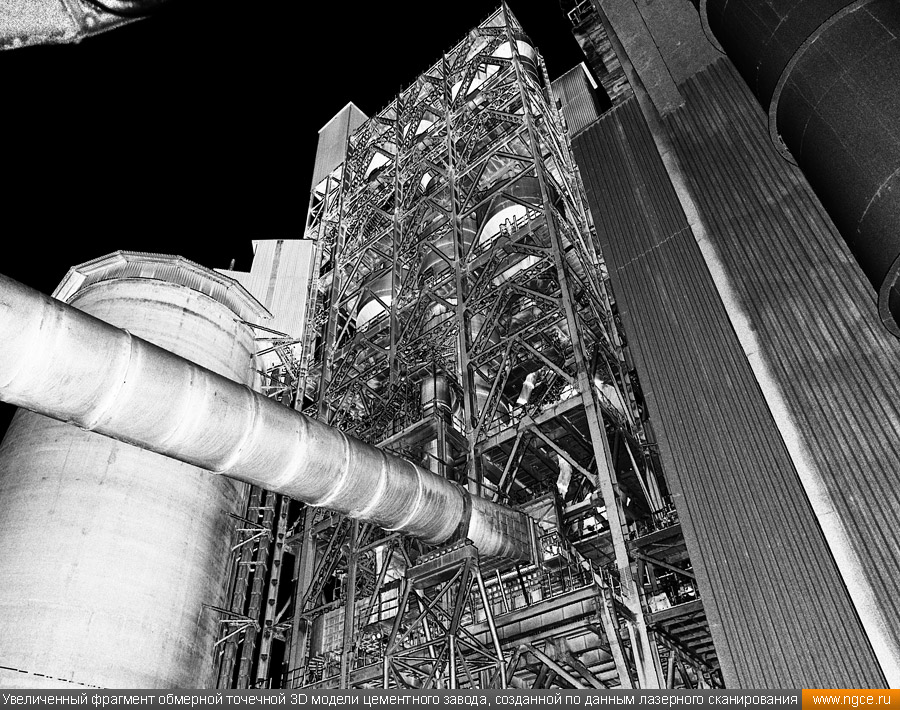

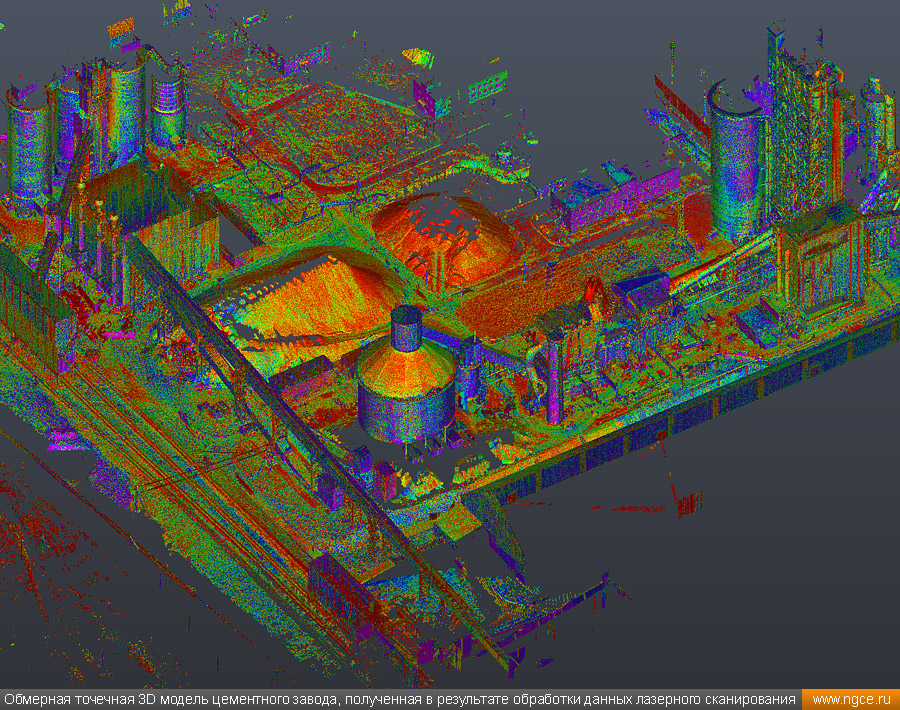

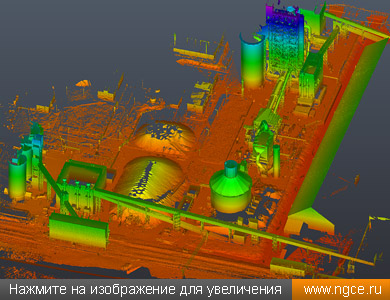

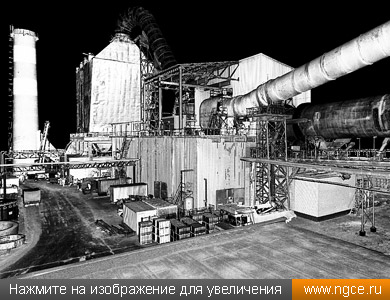

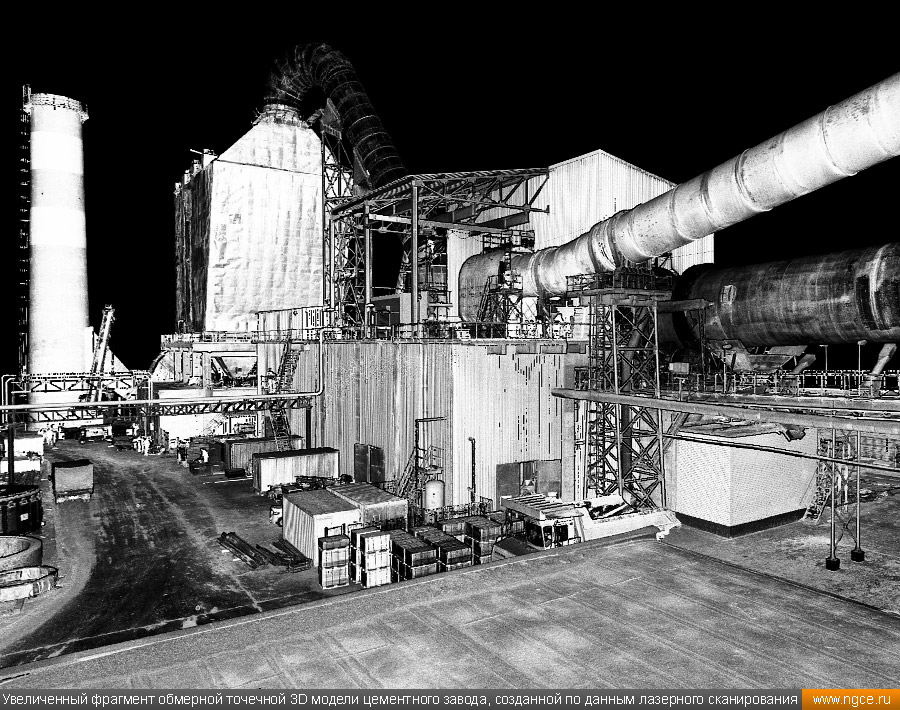

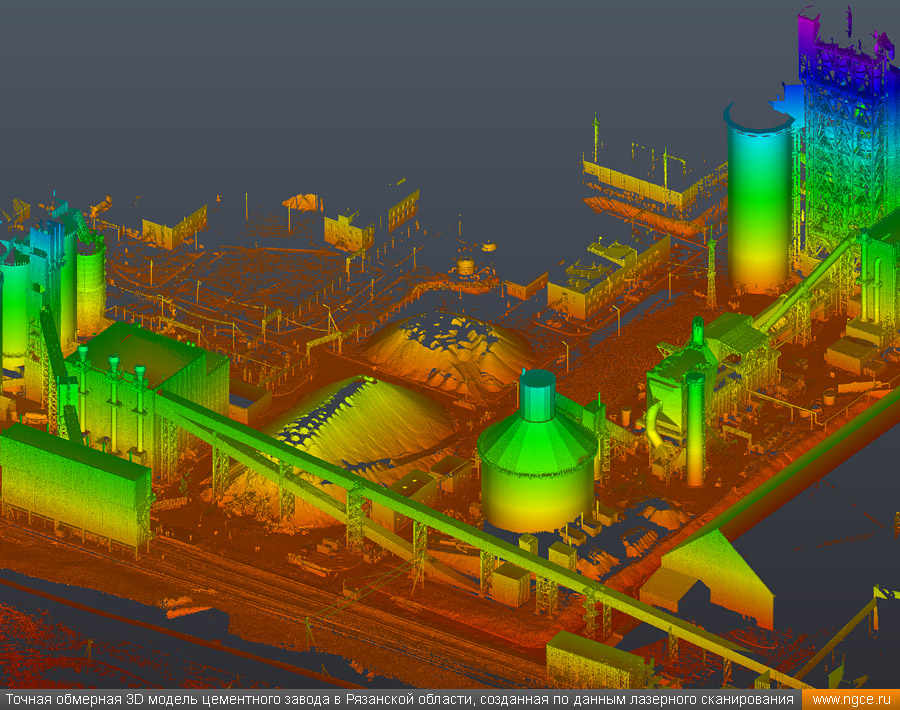

В результате всех выполненных работ нашими специалистами было получено сшитое плотное облако точек (точечная 3D модель) цементного завода в формате RCP с возможностью просмотра подробнейших панорам с каждой станции лазерного сканирования и проведения любых точных измерений прямо по полученной 3D модели без необходимости выезда на объект.

По итогам данного проекта, весьма успешно и оперативно реализованного специалистами нашей компании, Заказчику работ были переданы подробные точечные 3D модели цементного завода в формате RCP (Autodesk ReCap). Заказчик остался очень доволен оперативностью выполнения задачи, а также качеством и точностью полученных результатов.

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
