Лазерное сканирование и 3D моделирование квартиры для дизайна интерьера

Специалистами инженерной компании «НГКИ» был оперативно выполнен проект по 3D обмерам и построению точной трёхмерной модели квартиры в Москве с отображением всех инженерных коммуникаций. Заказчиком работ выступила одна из московских студий дизайна интерьеров.

Дизайнеры обратились в нашу компанию, поскольку мы имеем очень богатый опыт проведения точных 3D обмеров помещений и построения их обмерных 3D моделей для целей подготовки проектов дизайна интерьеров.

3D обмеры квартиры методом лазерного сканирования для создания обмерной модели

Квартира, в которой мы должны были произвести 3D обмеры, оказалась довольно необычной формы и конфигурации, но зато на момент проведения нами трёхмерной лазерной съёмки она была практически пустой, без мебели, техники и прочих бытовых предметов, и это весьма существенно сократило время на полевой этап и упростило нашу задачу по обработке данных обмерных работ и 3D моделированию, ведь поскольку для успешной разработки дизайн-проекта критически важны не только высокая точность 3D модели помещения, но и указание расположения всех коммуникаций в этом помещении: освещение, розетки, радиаторы, кондиционеры, вентиляция — всё это обязательно отображается на итоговой обмерной 3D модели.

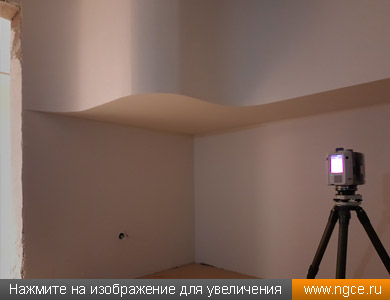

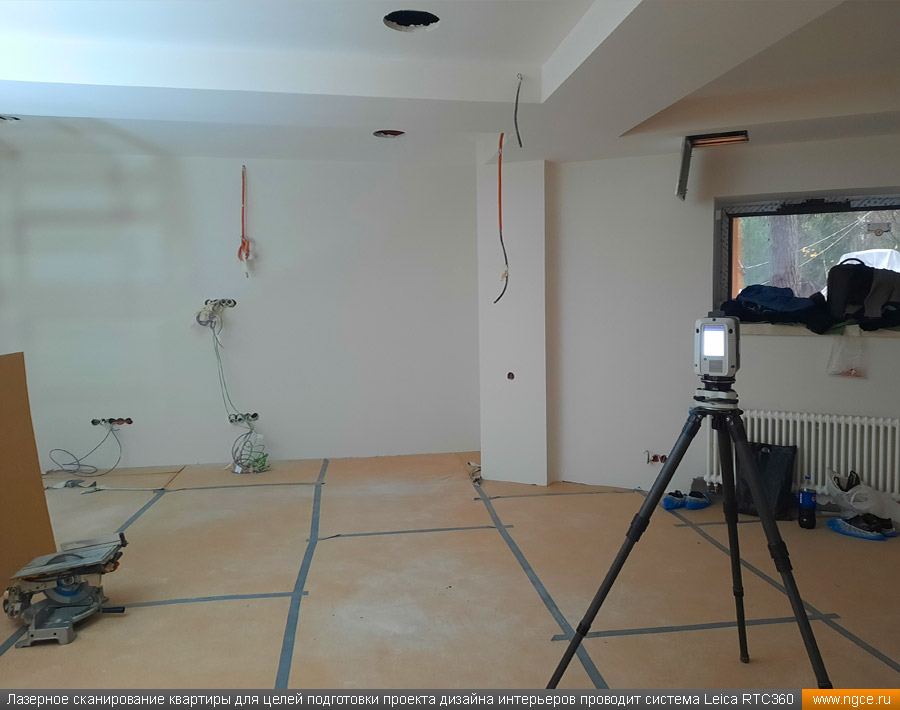

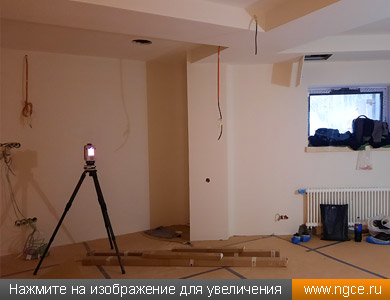

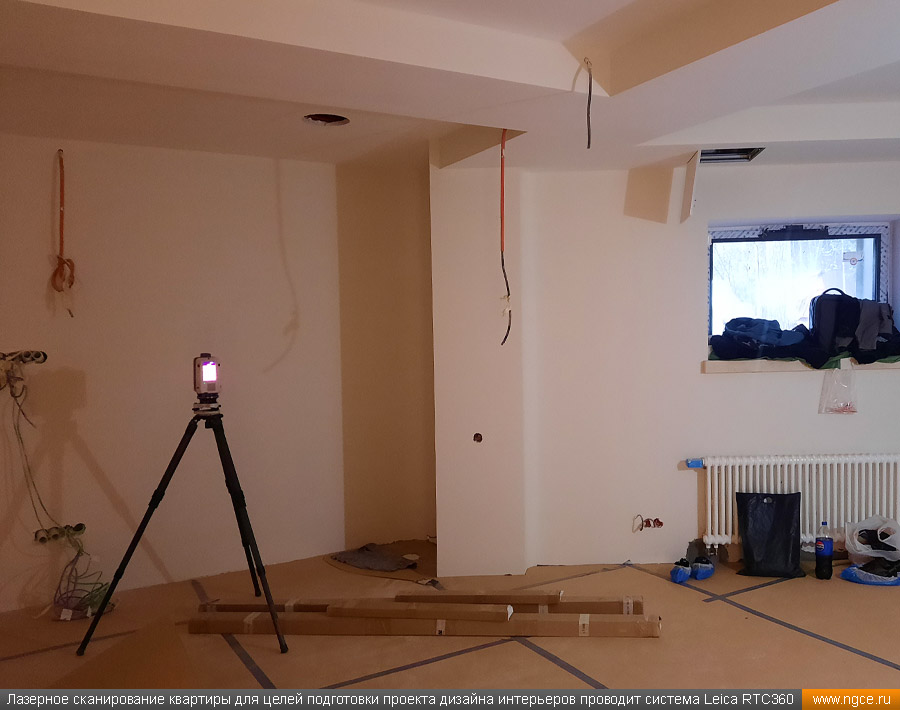

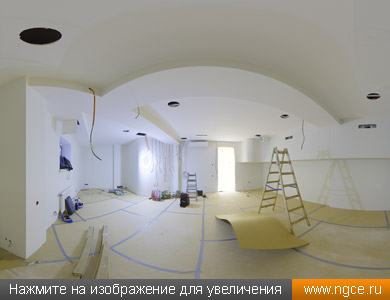

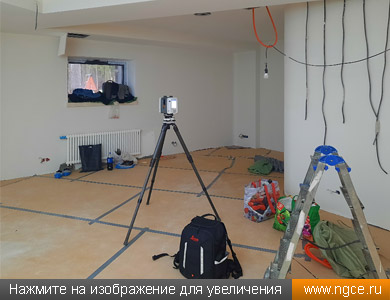

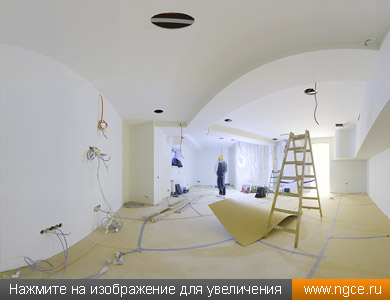

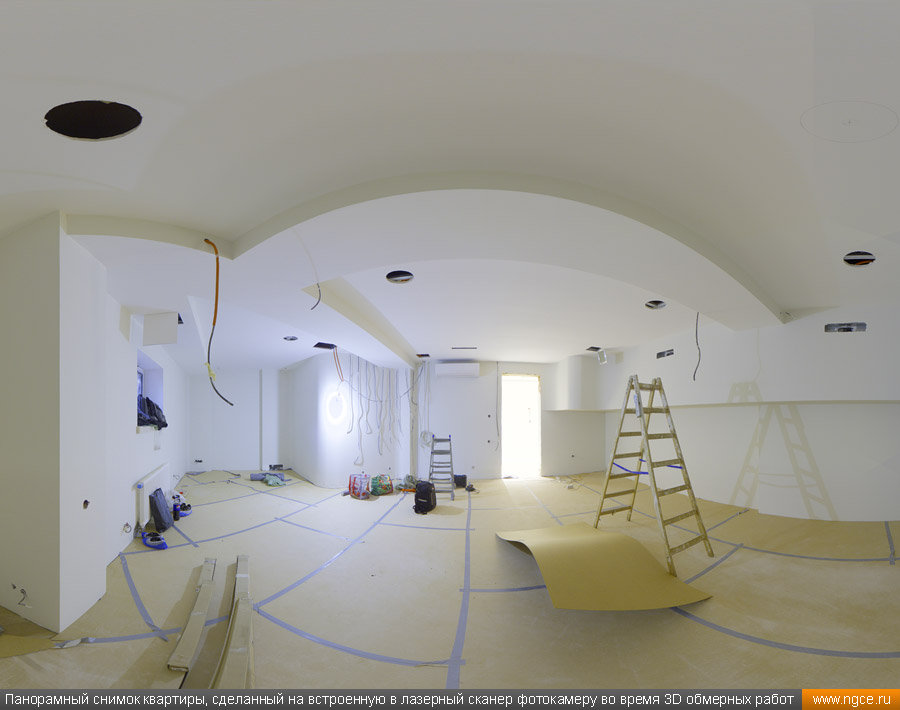

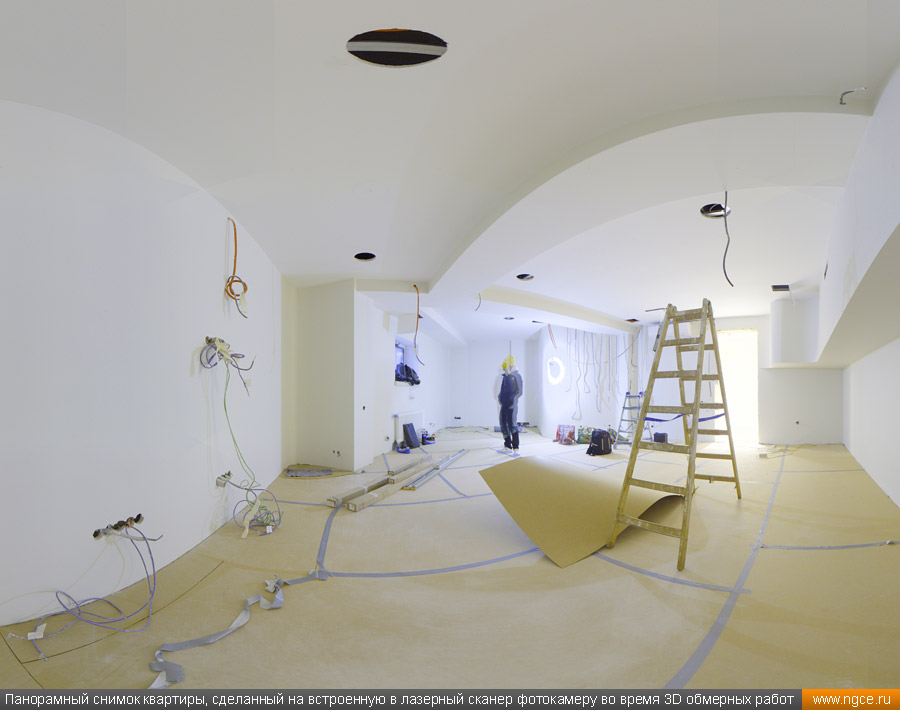

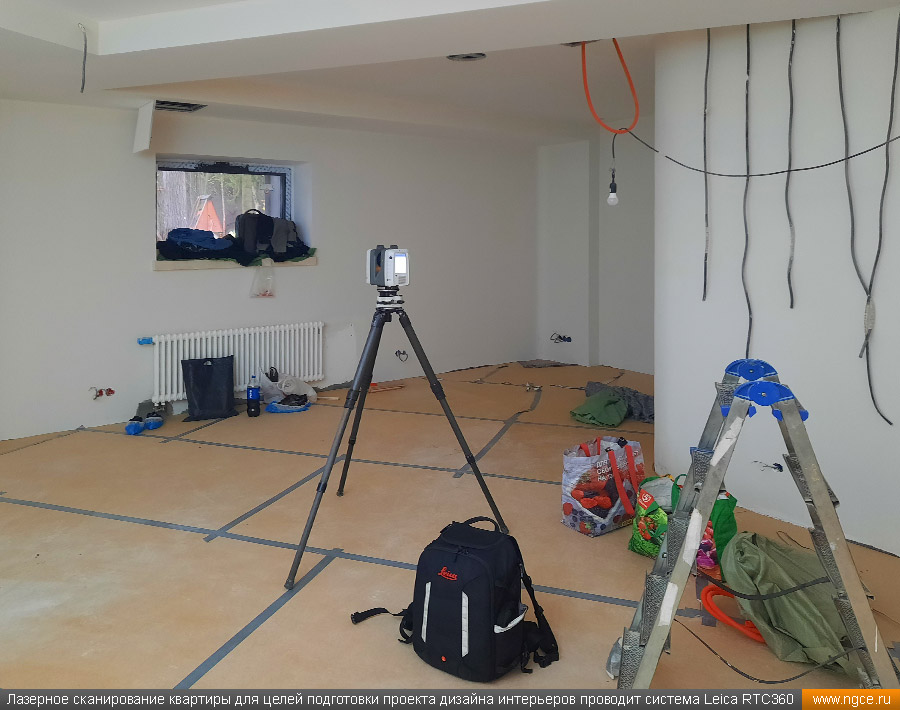

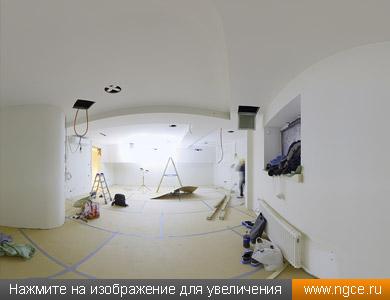

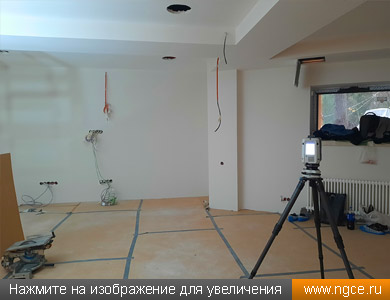

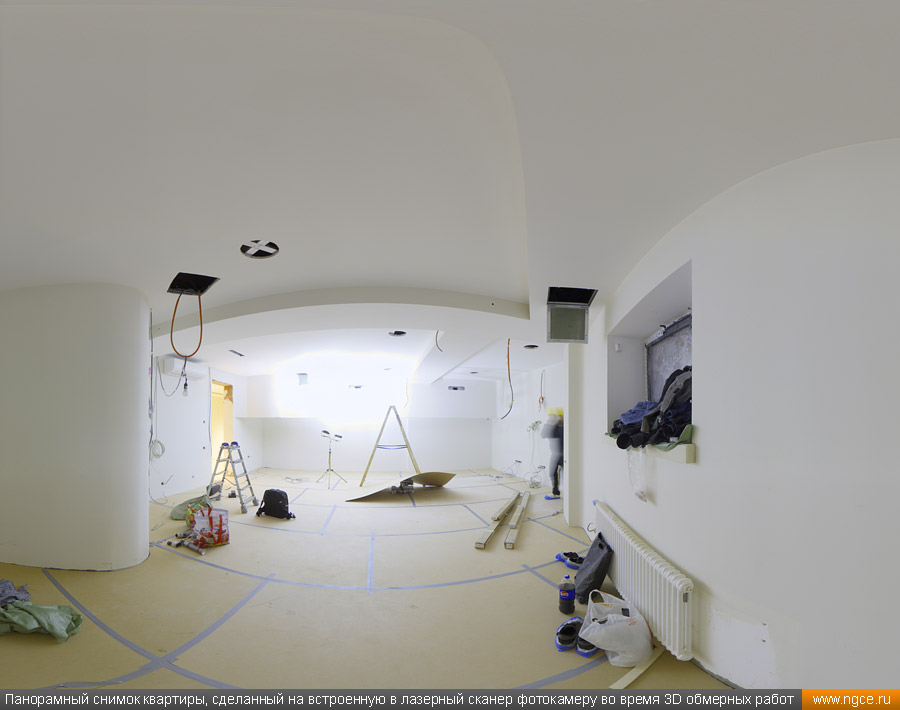

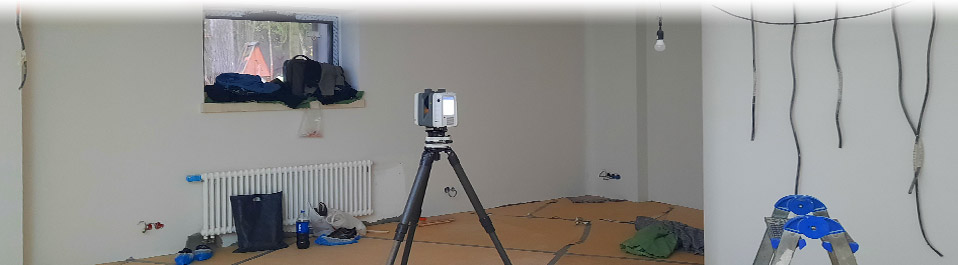

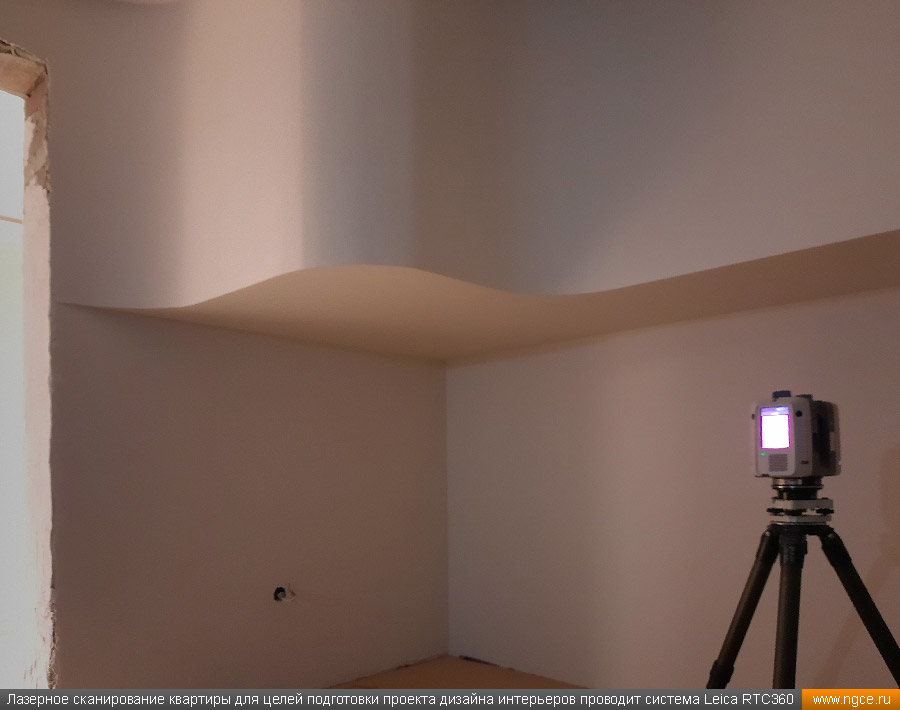

Обмерные работы на данном объекте были произведены методом лазерного сканирования при помощи 3D системы Leica RTC360 с использованием встроенной фотокамеры. Панорамы, полученные посредством съёмки на встроенную в трёхмерный лазерный сканер цифровую фотокамеру, хорошо помогают в процессе построения 3D модели быстрее и лучше распознавать в облаке точек различные элементы.

Трёхмерный лазерный сканер Leica RTC360 — высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

Полевой этап работ, на котором было произведено лазерное сканирование квартиры, занял всего три часа, после чего наши специалисты перешли к камеральной стадии работ.

Построение обмерной 3D модели квартиры со всеми коммуникациями для дизайнеров

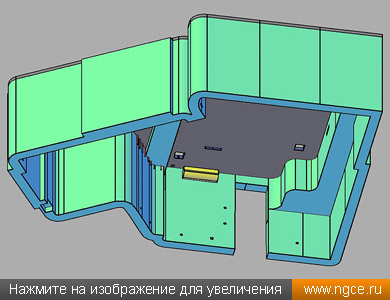

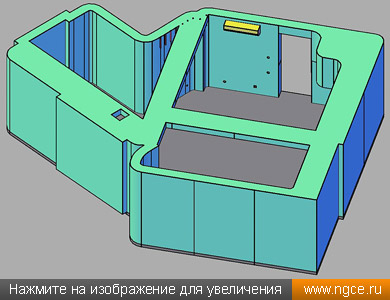

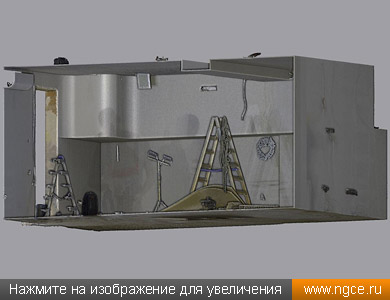

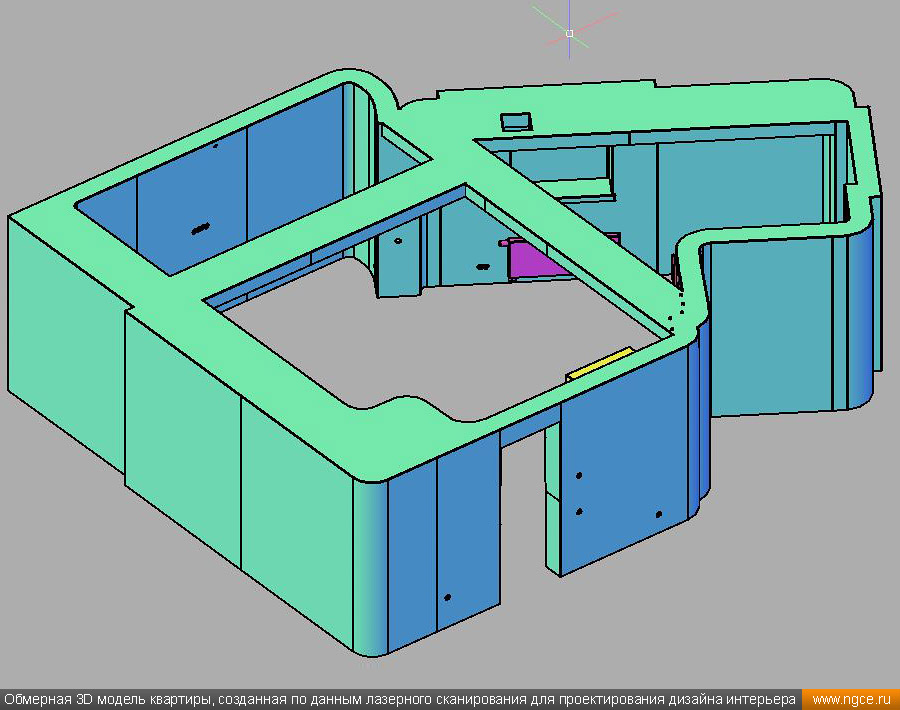

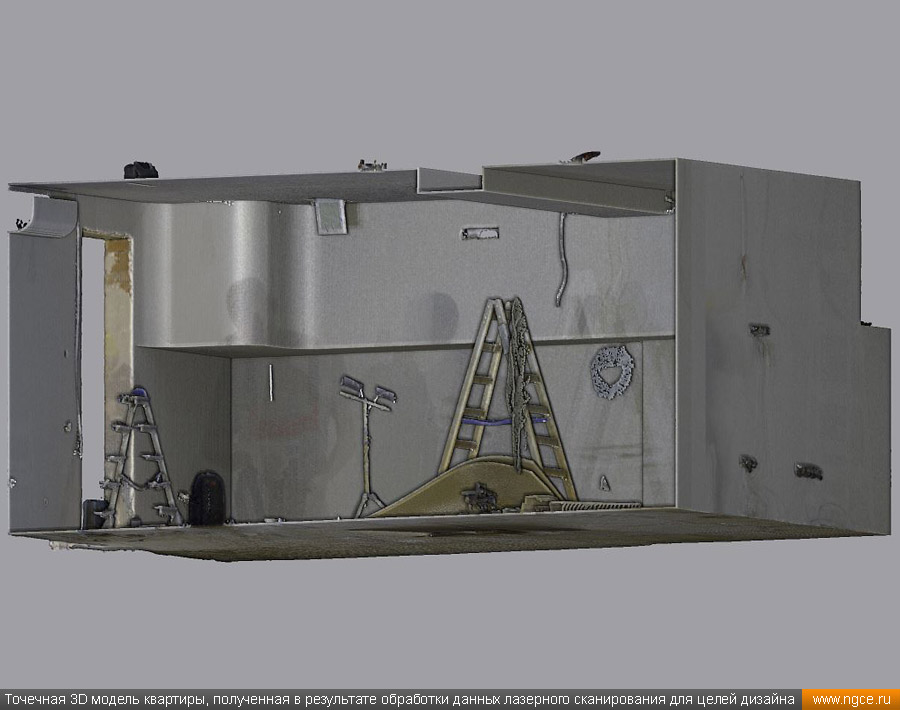

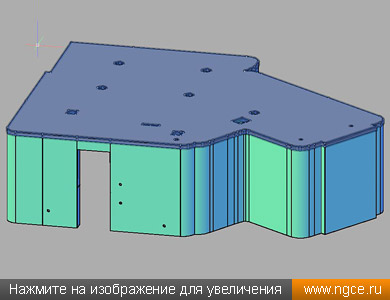

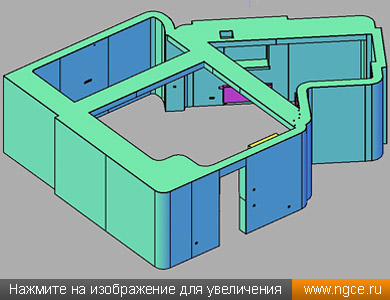

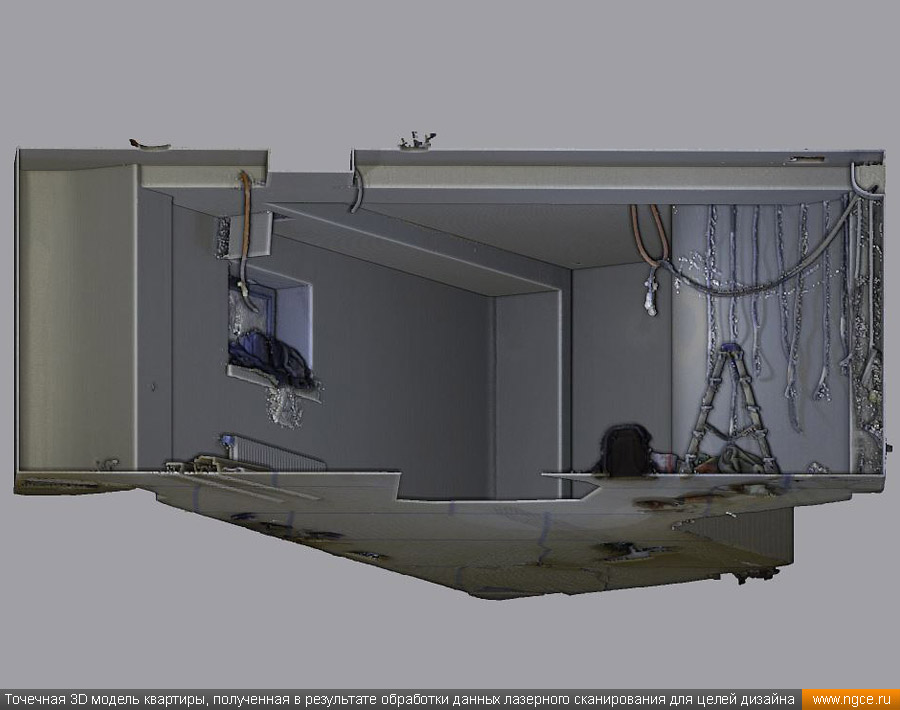

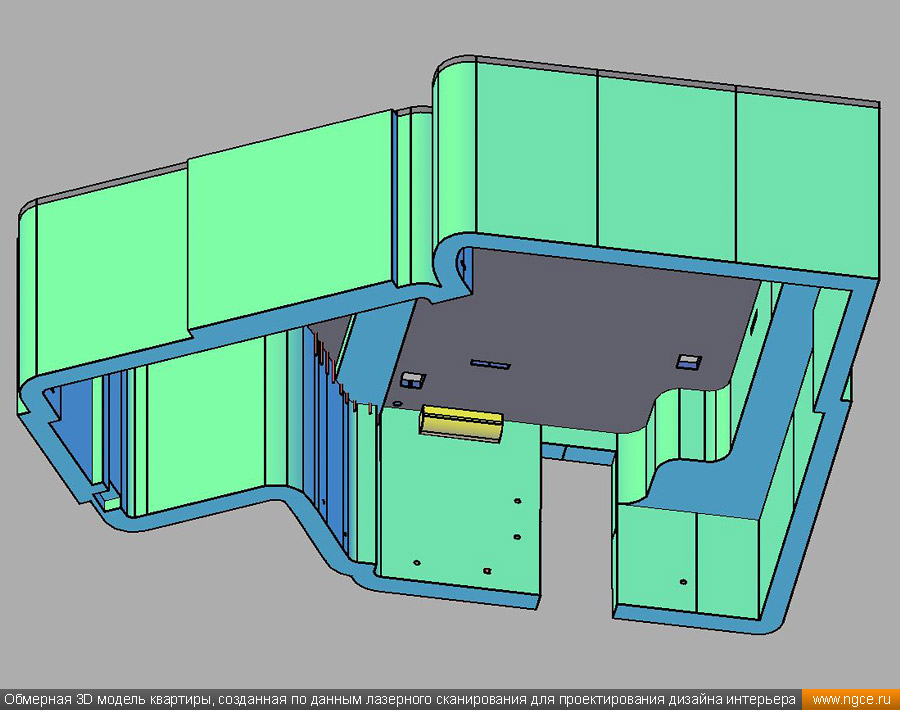

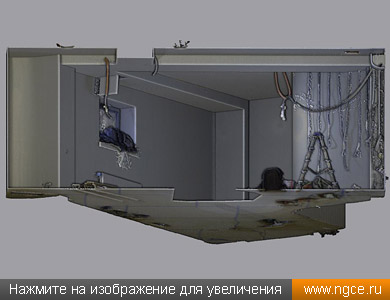

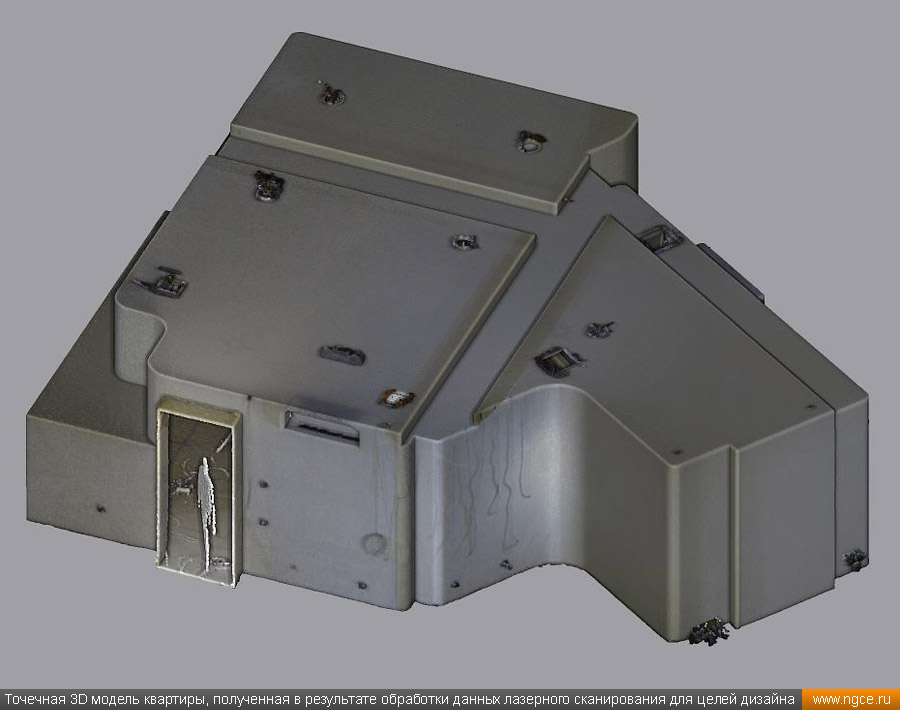

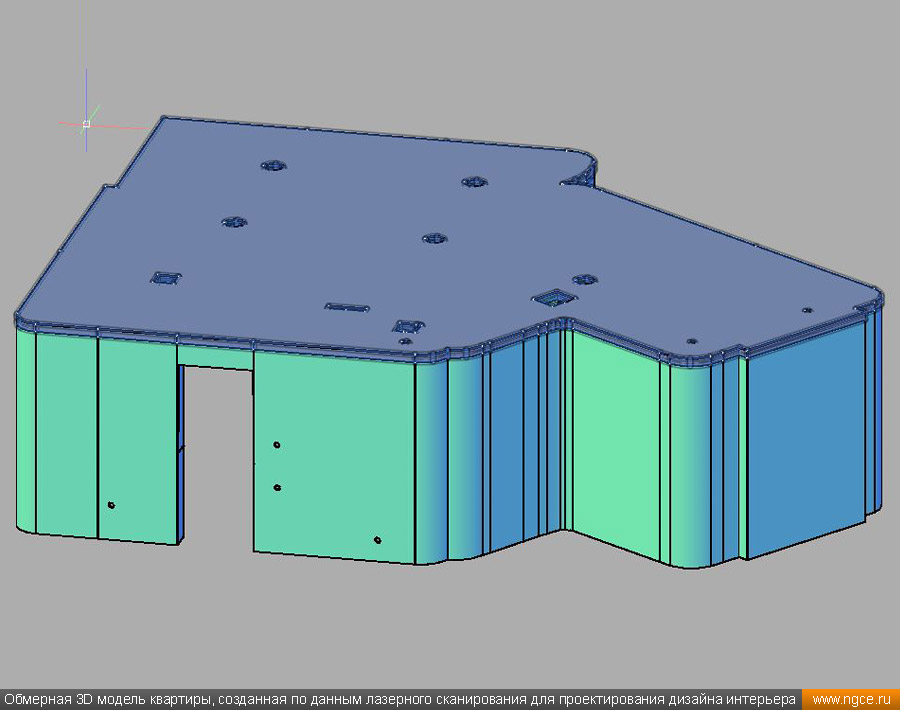

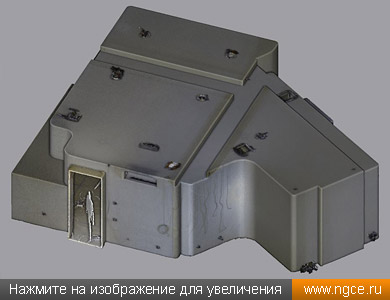

На камеральном этапе работ по проекту была проведена сшивка облаков точек лазерного сканирования и их очистка от всех посторонних шумов и лишних объектов. Далее наши специалисты приступили к построению точной обмерной 3D модели квартиры со всеми коммуникациями, которая и требовалась дизайнерам интерьеров.

На обработку данных 3D лазерного сканирования, сшивку сканов в единое облако точек и построение по этому облаку точек точной обмерной 3D модели квартиры был затрачен суммарно один рабочий день. Заказчику были переданы сшитые и очищенные облака точек лазерного сканирования в формате RCP с возможностью просмотра 3D панорам с каждой станции лазерного сканирования, а также точная 3D модель квартиры, построенная по данным проведённых обмерных работ. Заказчик остался очень доволен всеми полученными результатами и приступил к разработке проекта дизайна интерьера.

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений для целей подготовки дизайн-проектов оформления внутреннего обустройства. Мы занимаемся обмерами квартир, коттеджей, дачных домов, офисных и торговых помещений, торговых павильонов с точной фиксацией всех коммуникаций. Наши специалисты при проведении обмерных работ применяют технологию лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений. На основе результатов лазерного 3D сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этом сегменте рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования».
