Градуировка парка из 20 резервуаров типа РГС-50 и РГС-60 на Сахалине

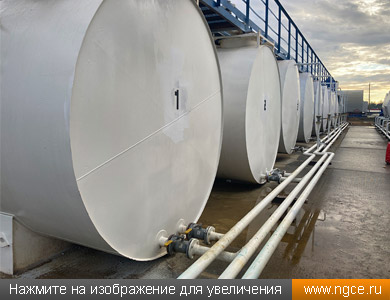

Специалисты инженерной компании «НГКИ» оперативно выполнили интересный проект по точной градуировке парка из двадцати резервуаров типа РГС-50 и РГС-60 на острове Сахалин. Обмерные работы на объекте были произведены нами по технологии 3D лазерного сканирования. Для данных целей отлично подошёл лазерный сканер Leica RTC360.

Калибровка наземных резервуаров с учётом углов их наклона относительно поверхности

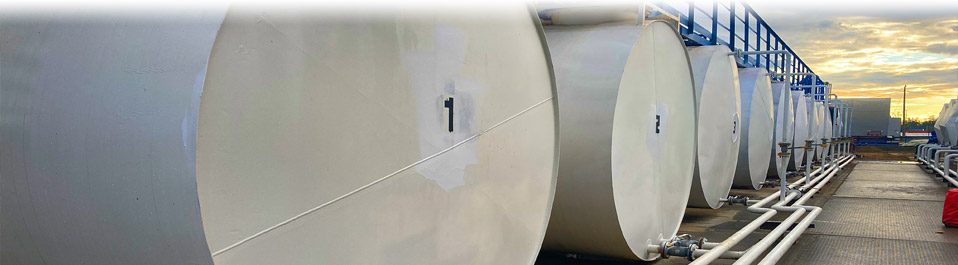

К нам обратилась компания, имеющая на востоке Сахалина парк из двадцати горизонтальных стальных резервуаров РГС-50 и РГС-60, установленных на бетонном основании, но при этом всё равно меняющих свой наклон каждый сезон из-за сильного пучения грунта.

Резервуарный парк располагается на Сахалине в местности с большим объёмом сезонных дождей, внушительными сезонными перепадами температуры и пучинистыми грунтами, и по этой причине установка резервуаров на бетонное основание не гарантирует постоянное положение резервуара, поскольку грунт нестабилен и подвижен. В зависимости от времени года, резервуары меняют угол наклона как вокруг поперечной оси (аналог корабельного дифферента), так и вокруг продольной оси (аналог крена). Сезонные изменения углов «дифферента» и «крена» настолько велики, что Заказчик вынужден с ними считаться и производить градуировку РГС с учётом меняющихся углов наклона резервуаров в ту или иную сторону.

Заказчик поставил перед нами задачу учесть эти наклоны в итоговых градуировочных таблицах, чтобы при выполнении замеров метролог Заказчика мог определять текущий наклон каждого из 20 резервуаров и направление этого наклона, в итоге получая более точный объём продукта в любом отдельно взятом резервуаре.

Инженерная компания «НГКИ» имеет очень большой опыт точной калибровки резервуаров любого вида, в том числе и нефтеналивных танкеров. Как раз именно у судов и применяются такие понятия как «дифферент» и «крен». Дифферент — это разница между осадкой судна на корме и на носу; крен — наклон судна в поперечной плоскости, то есть вокруг продольной оси. В случае с резервуарами вместо носа и кормы используются противоположные днища резервуаров, а вместо бортов — боковые стенки.

Градуировка наземных резервуаров и составление калибровочных таблиц

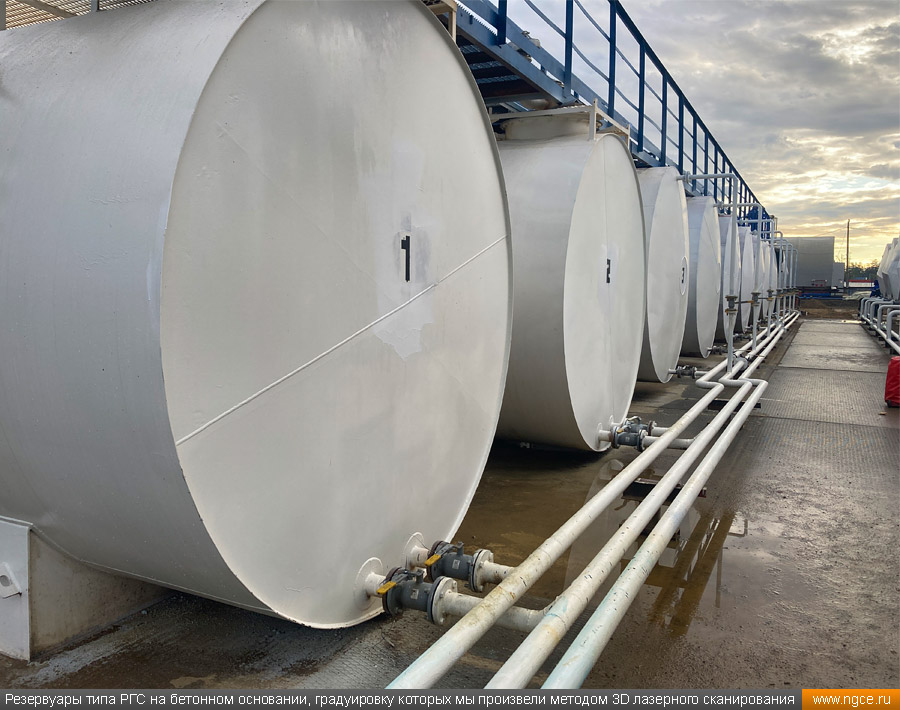

Обмерные работы для целей градуировки наземных резервуаров типа РГС на данном объекте были проведены нами по технологии лазерного сканирования 3D системой Leica RTC360.

Трёхмерный лазерный сканер Leica RTC360 — высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

Также сканер Leica RTC360 благодаря своей компактности и небольшой массе позволяет быстро проводить лазерное сканирование стеснённых помещений и узких проходов, что как раз очень актуально при обмерах резервуаров разных типов с их небольшими люками.

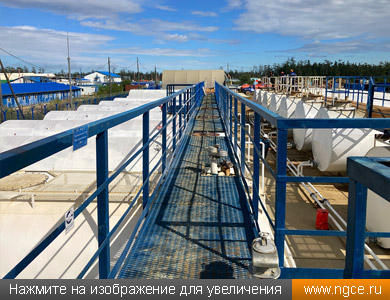

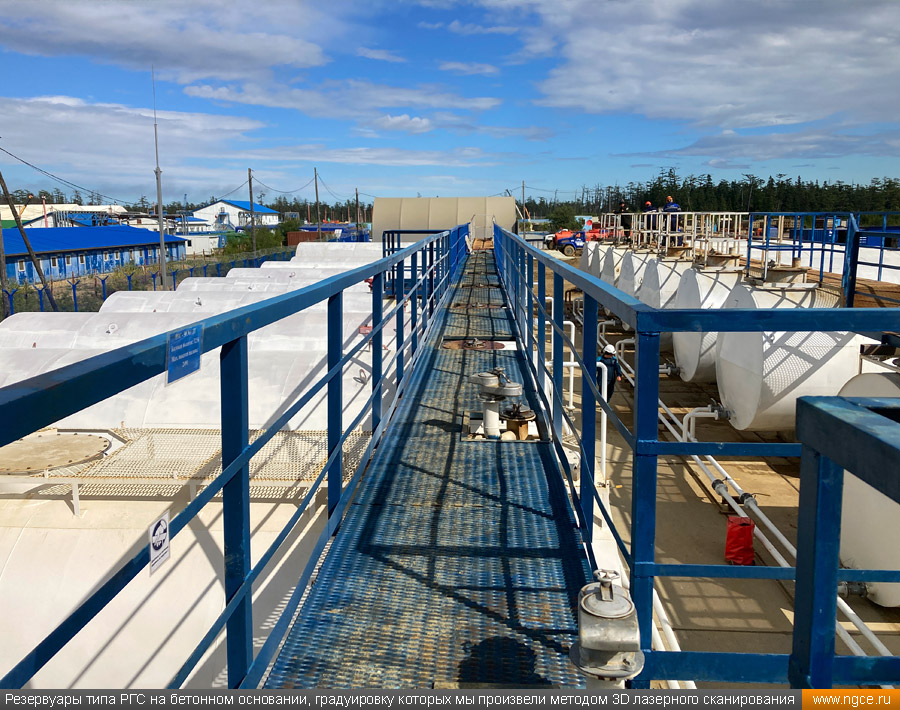

Полевой этап работ, на котором нами были произведены 3D обмеры всех двадцати наливных резервуаров типа РГС-50 и РГС-60 на Сахалине, был выполнен за 2 рабочих дня.

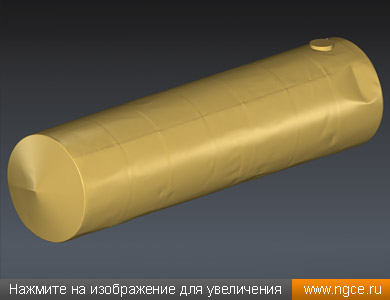

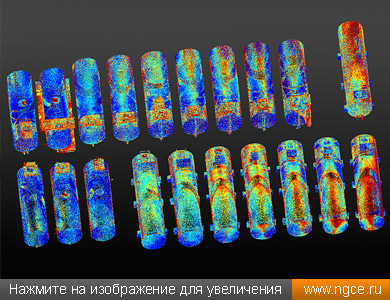

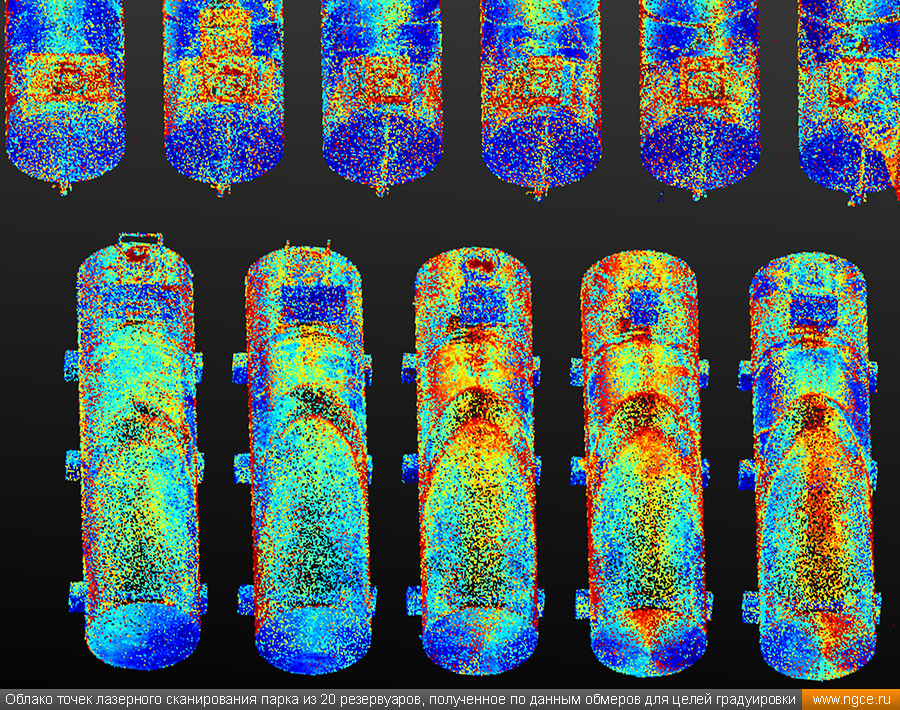

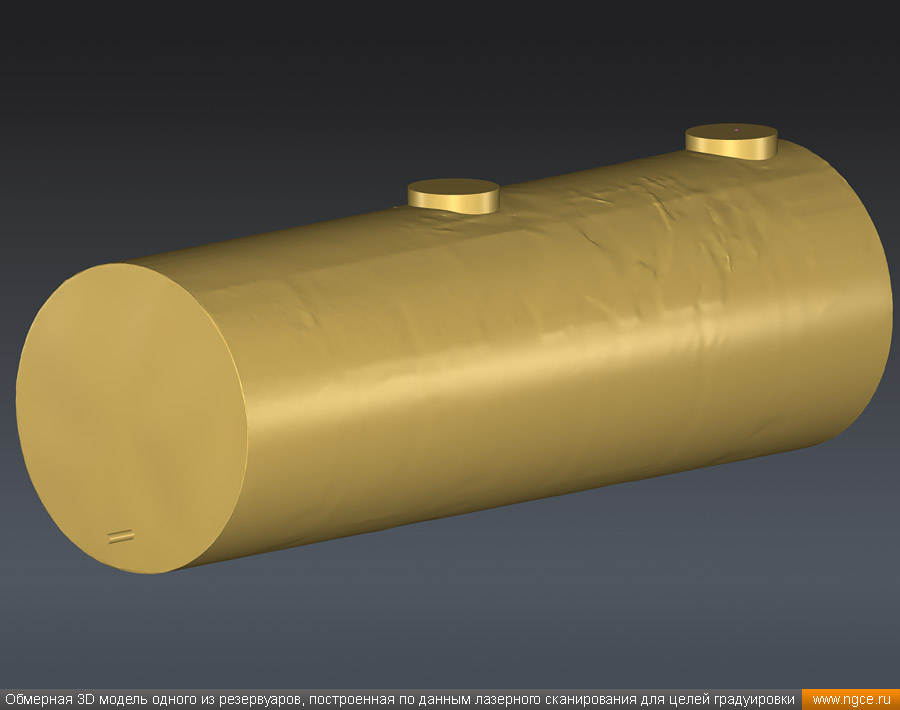

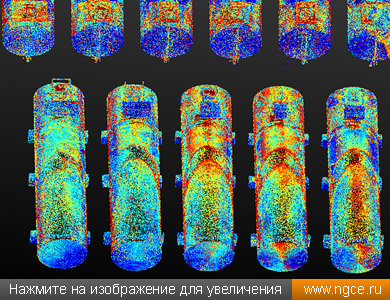

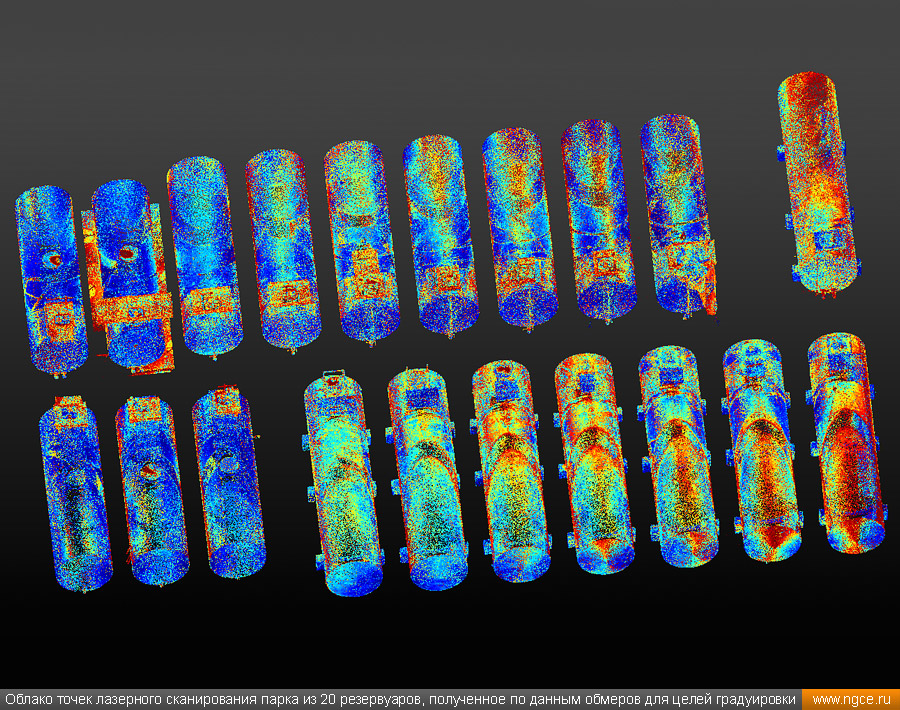

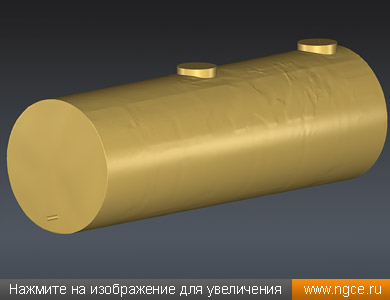

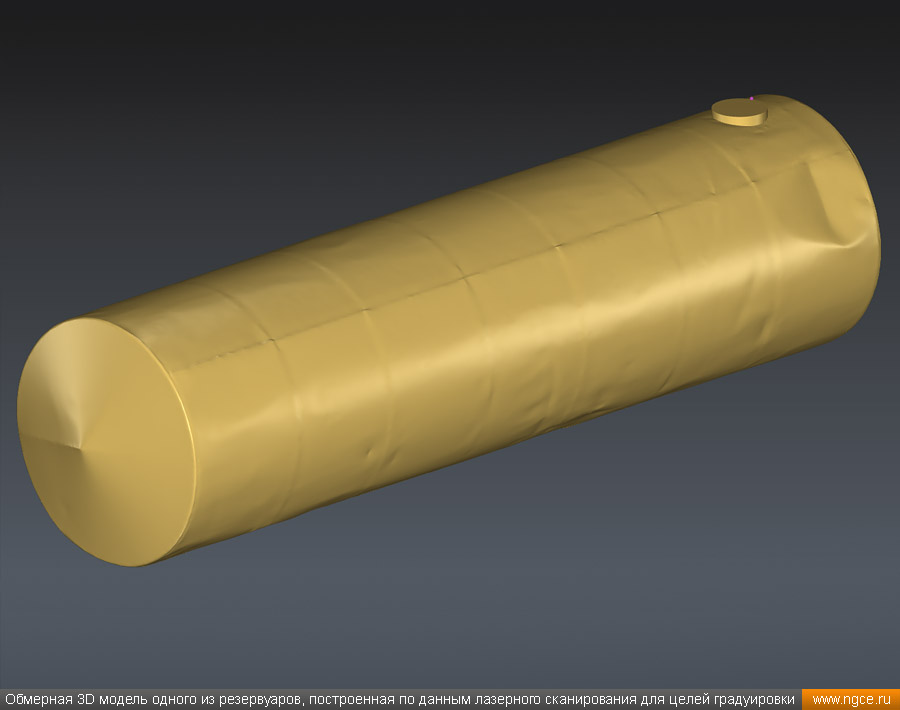

На камеральном этапе, который выполнялся уже в Москве и занял 10 дней, нашими специалистами по данным съёмки были построены точные обмерные 3D модели всех резервуаров, а затем по ним рассчитаны калибровочные таблицы на все двадцать резервуаров с учётом их углов наклона, которые и были переданы Заказчику.

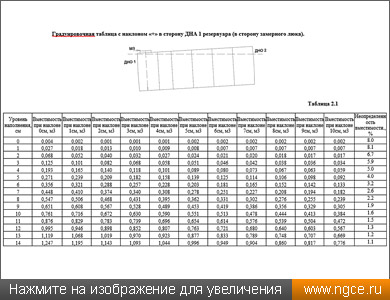

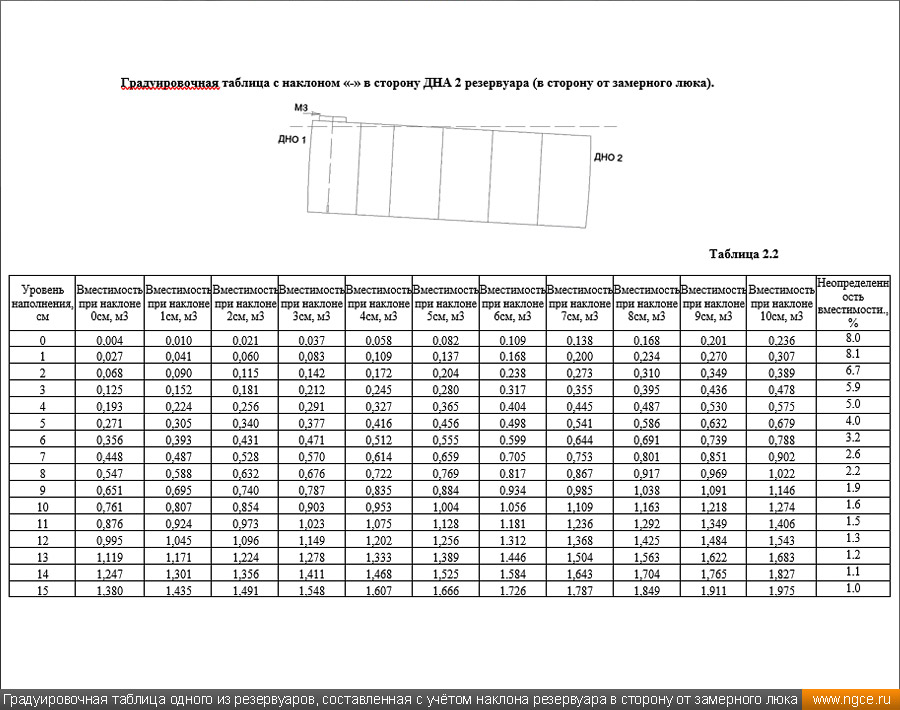

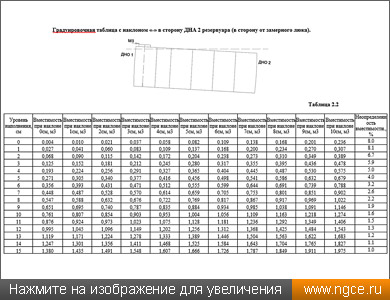

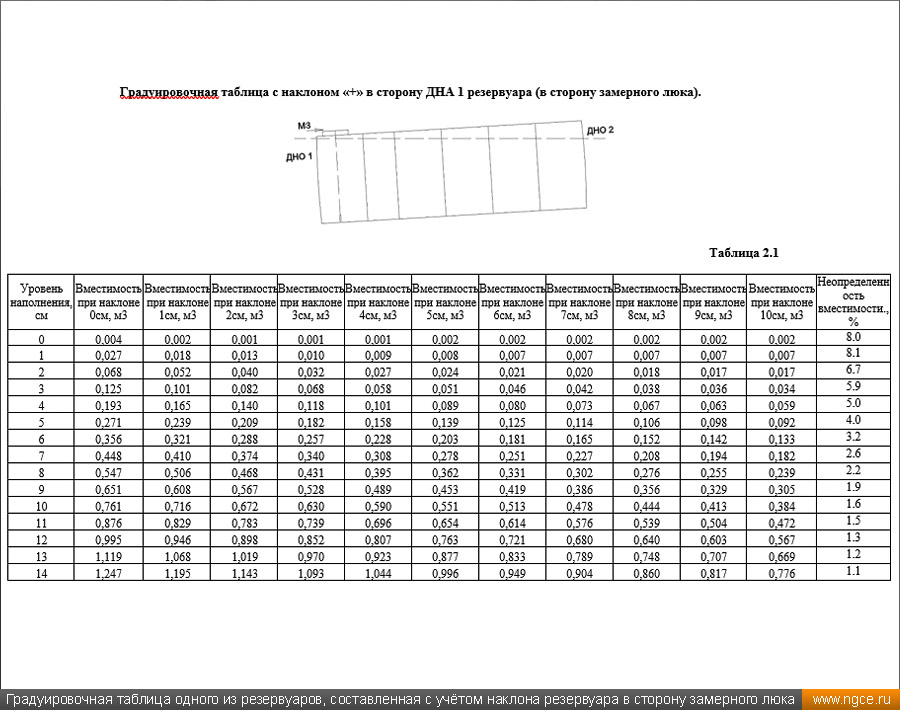

Все работы по этому проекту были осуществлены по ГОСТ Р 8.994-2020. Градуировочные таблицы резервуаров были посчитаны и сформированы нашими специалистами таким образом, что в них учитываются наклоны по обеим осям — по продольной и по поперечной. В полученных градуировочных таблицах учтён объём продукта в каждом резервуаре при наклонах днищ относительно точки расположения замерного патрубка ±10 см.

Преимущества лазерного сканирования при градуировке резервуаров и трубопроводов

Огромным и важнейшим преимуществом лазерного сканера при градуировке резервуаров и трубопроводов, в отличие от классического тахеометра, нивелира или мерной ленты, является возможность учесть любую форму резервуара или трубопровода, что значительно повышает точность измерений и ускоряет полевые обмеры в десятки раз.

Кроме того, современные 3D лазерные сканеры и методики калибровки позволяют проводить обмерные работы при градуировке резервуаров и трубопроводов практически в любую погоду. Это также является неоспоримым преимуществом перед объёмным методом градуировки резервуаров, когда нужно ждать весенне-летнего периода.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Градуировка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
