3D обмеры и моделирование павильона киностудии для целей проектирования

Инженерная компания «НГКИ» оперативно выполнила проект по 3D обмерам и созданию трёхмерной твердотельной обмерной модели малого павильона на московской киностудии. Точные обмерные работы на данном объекте были произведены нашими специалистами методом лазерного сканирования при помощи 3D системы Leica RTC360.

3D обмеры проводились нами на крупнейшей киностудии России. На её базе осуществляется производство огромного количества всевозможной кино-, теле- и видеопродукции. Производственные мощности этого киноконцерна позволяют одновременно оказывать высококачественные услуги около ста различным проектам, включая как полнометражные фильмы, так и сериалы, телешоу, рекламу, дублирование.

Целью проекта по лазерному сканированию съёмочного павильона являлось создание точной трёхмерной цифровой эксплуатационной модели для последующего планирования проведения различных мероприятий.

Лазерное сканирование павильона киностудии в Москве для целей 3D моделирования

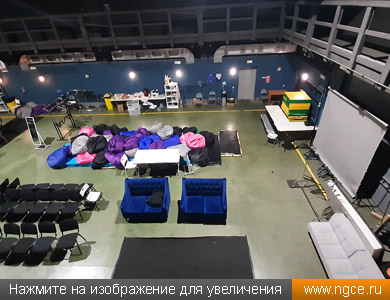

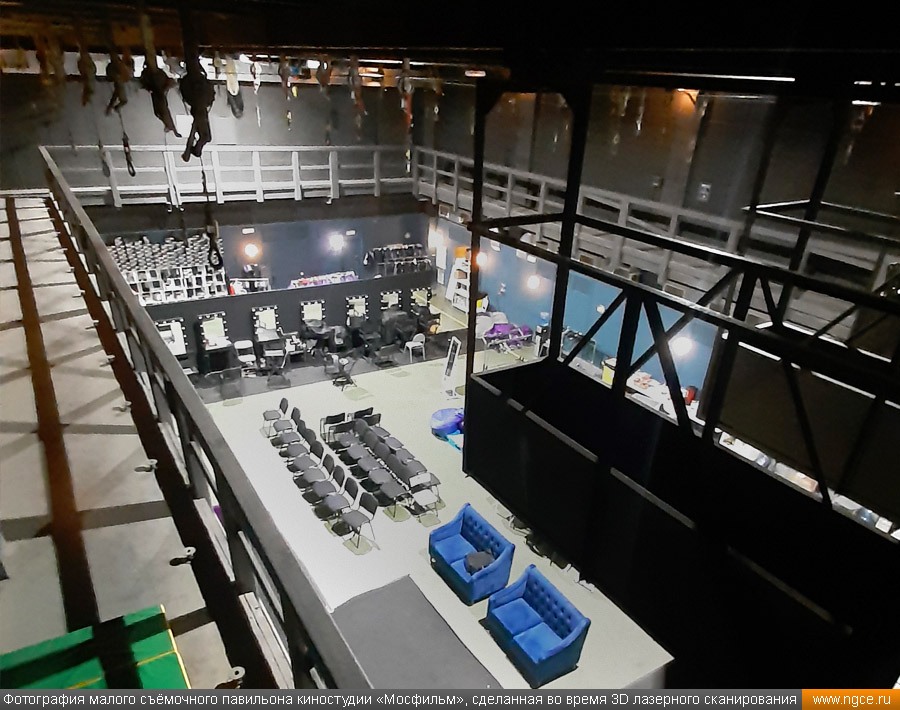

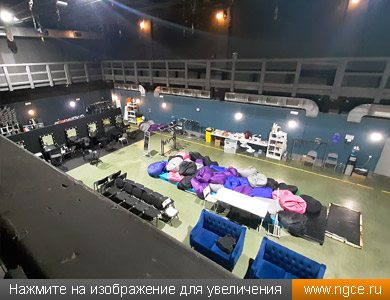

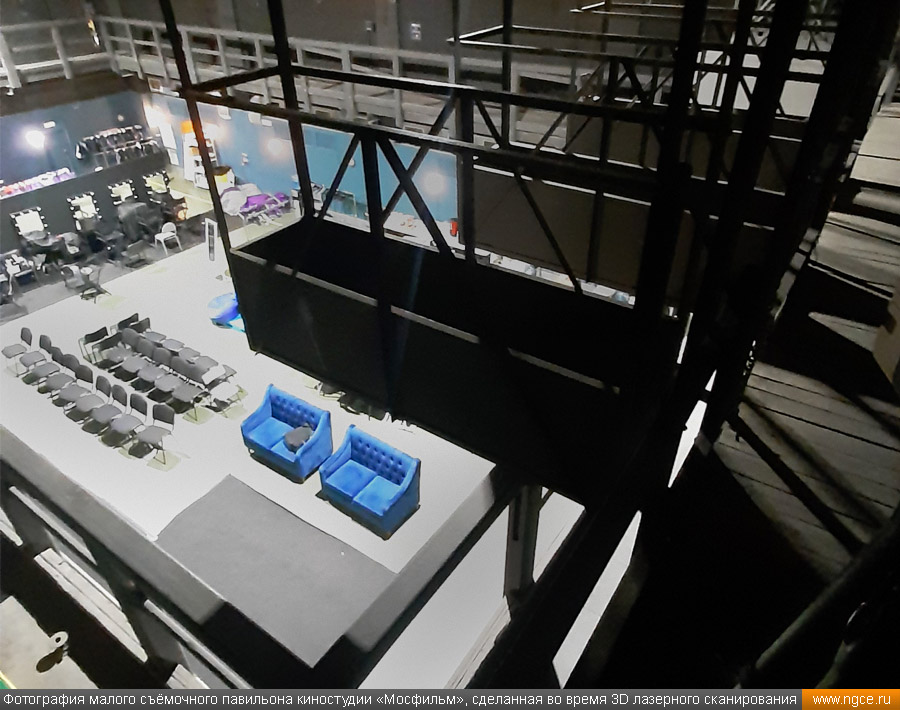

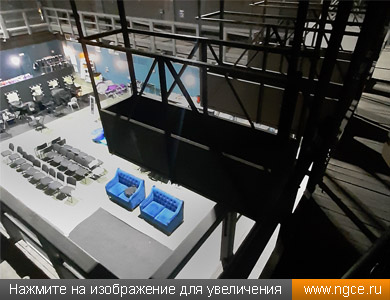

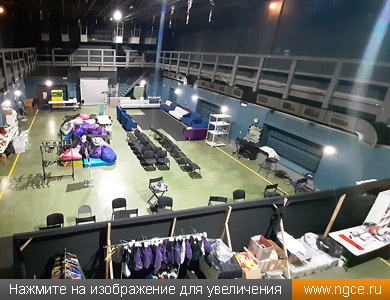

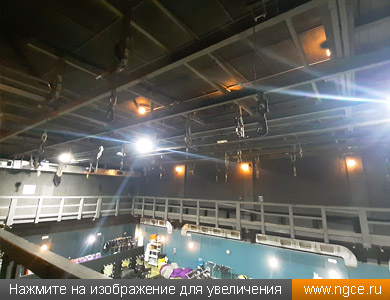

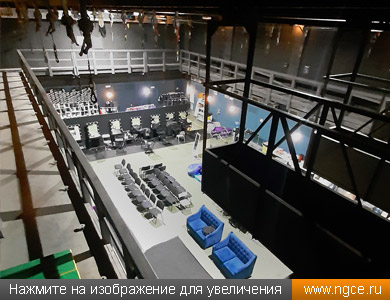

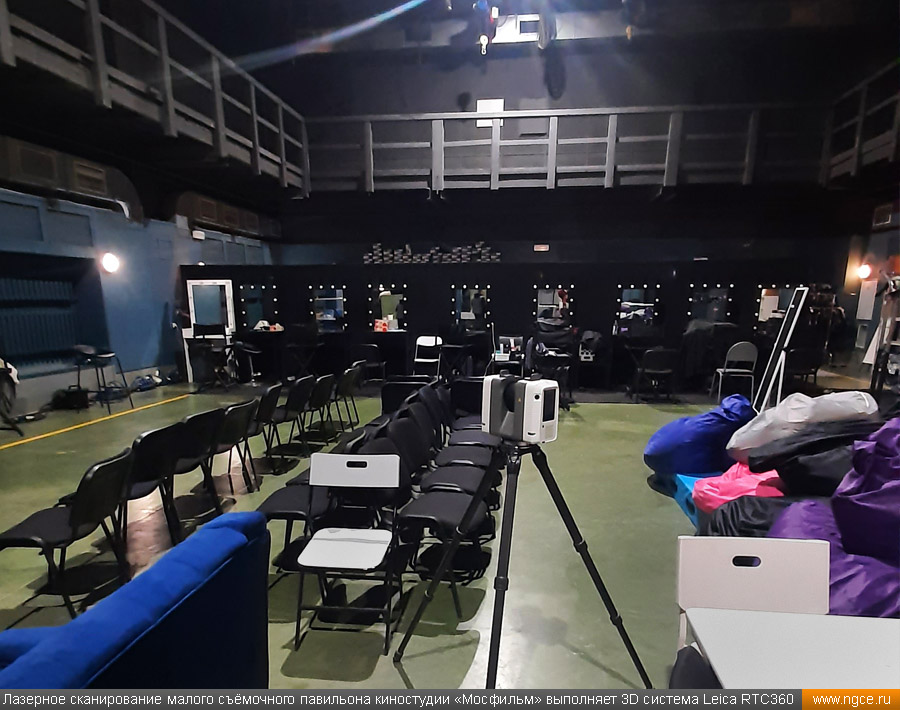

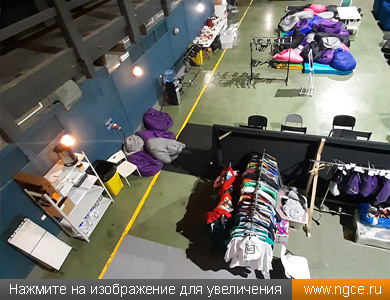

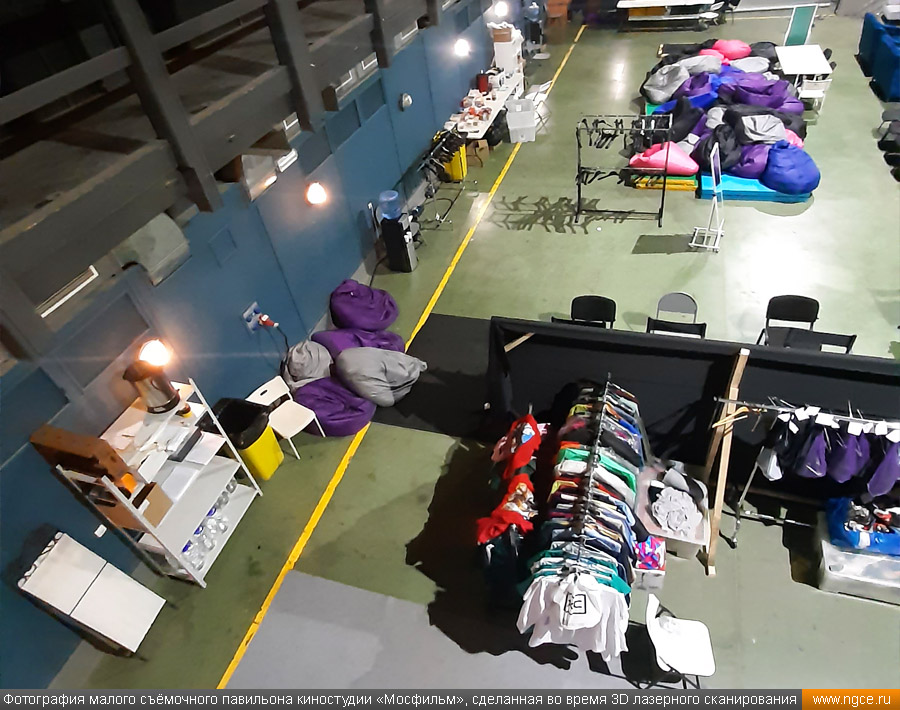

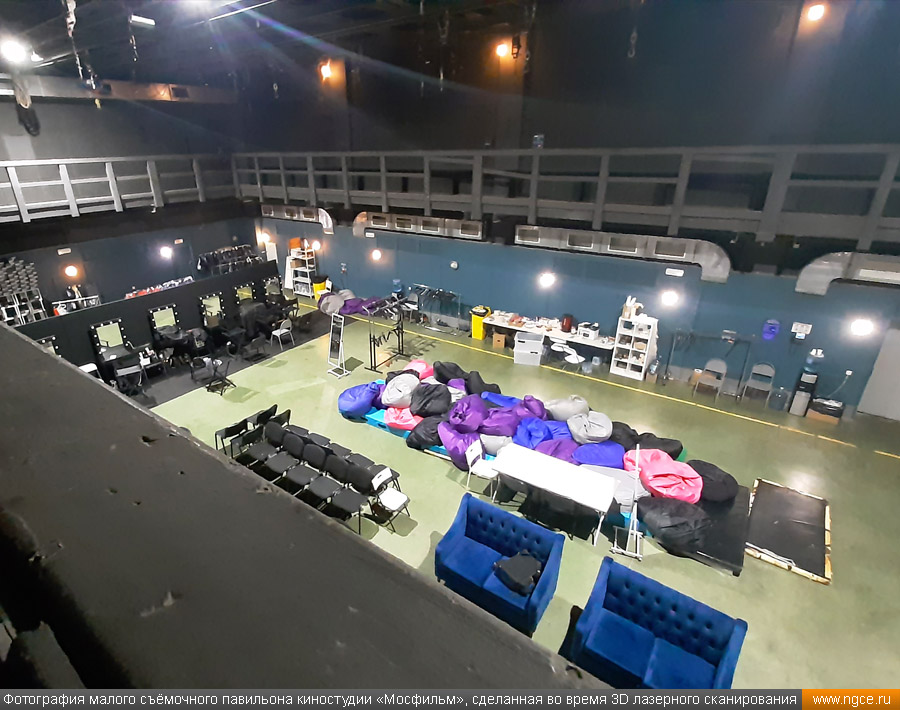

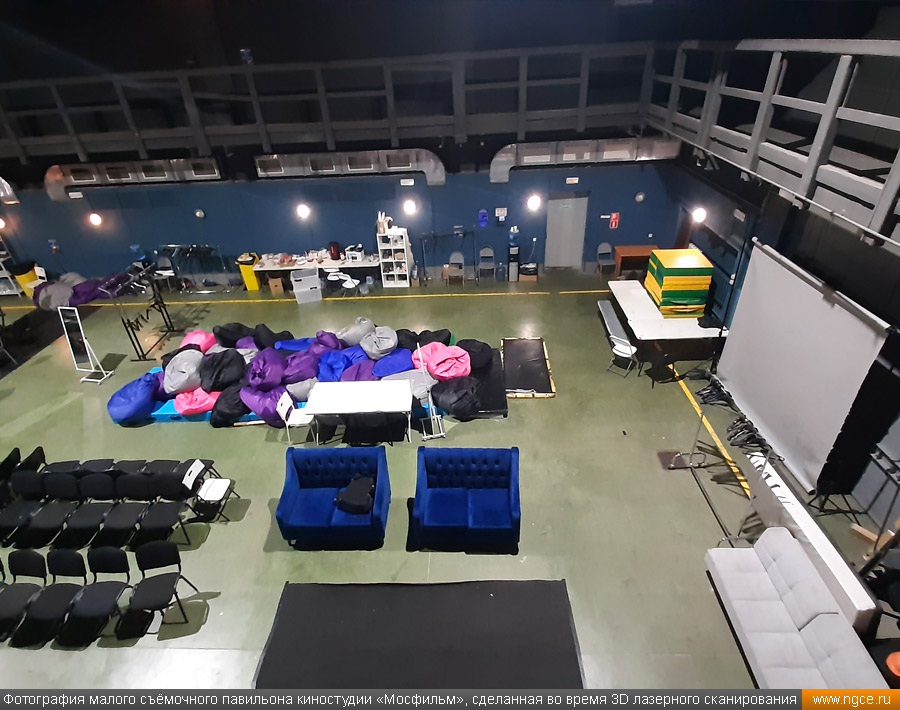

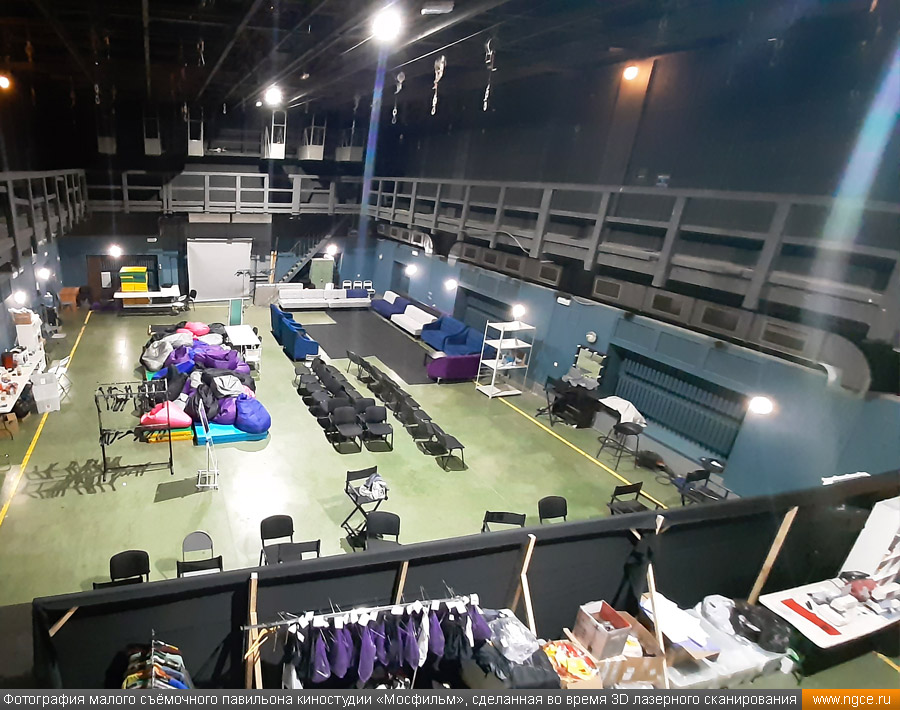

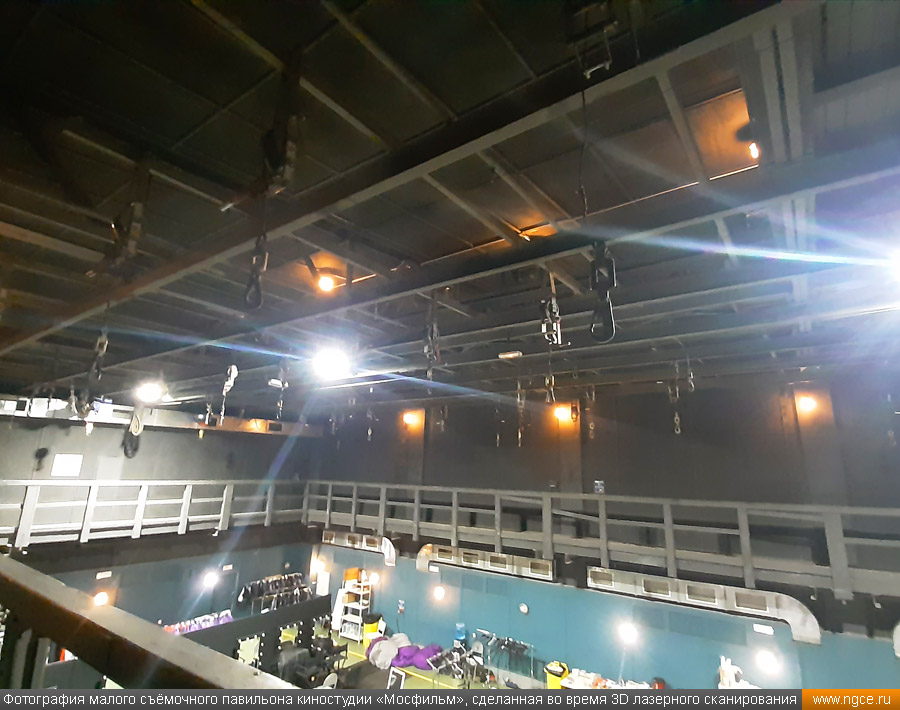

Трёхмерное лазерное сканирование внутреннего пространства малого съёмочного павильона знаменитой московской киностудии производилось нашими специалистами 3D системой Leica RTC360.

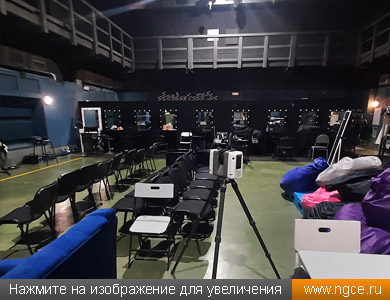

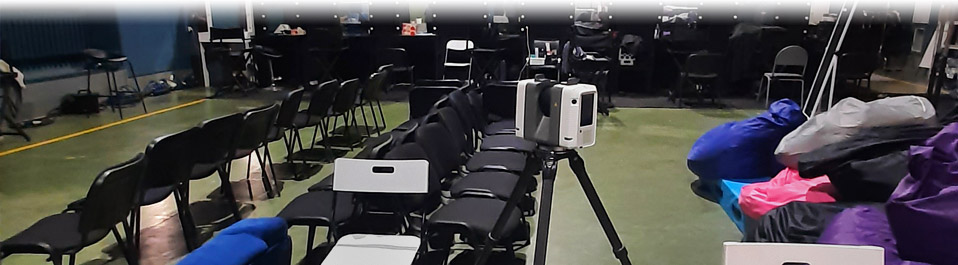

Трёхмерный лазерный сканер Leica RTC360 — высокоточный прибор, дающий возможность в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Важной особенностью этого 3D сканера является автоматическое выравнивание точно по горизонту на аппаратном уровне. Сам лазерный сканер может быть наклонён физически, а результаты измерений всё равно получаются точно выравненными по горизонту. Эта функция очень сильно экономит время при перестановке 3D сканера.

Из-за лёгкости и небольших размеров этого лазерного сканера его использование существенно облегчило, например, задачу 3D сканирования на площадках обслуживания, на которых ощущалась довольно сильная вибрация.

Площадь павильона сравнительно небольшая — 312 квадратных метров. По этой причине 3D лазерное сканирование заняло всего лишь два часа. По результатам проведённых 3D обмеров было получено 25 высококачественных сканов.

Построение точной обмерной 3D модели павильона для проектирования мероприятий

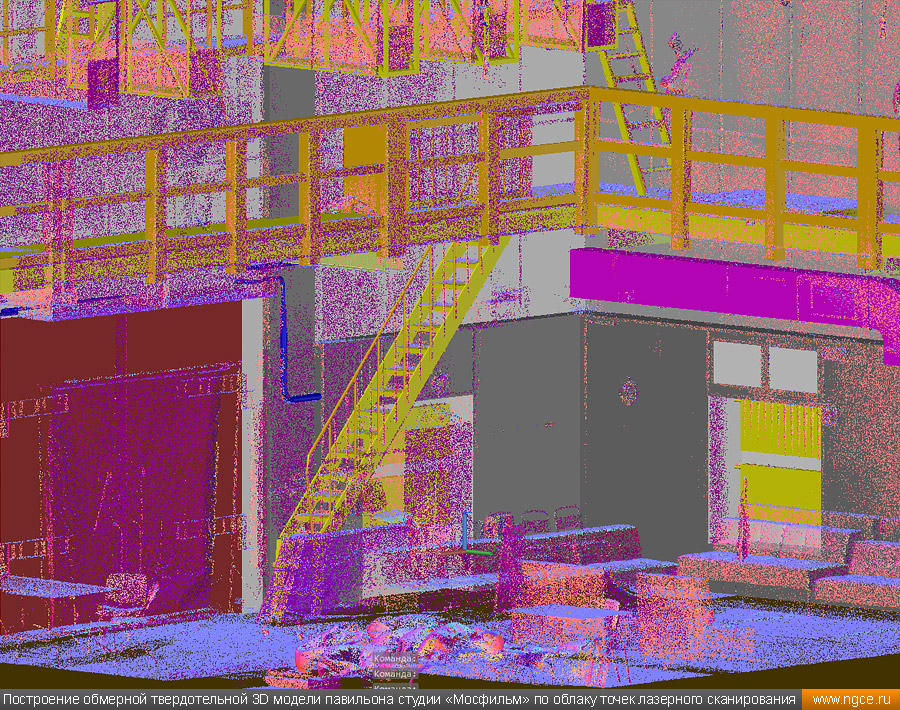

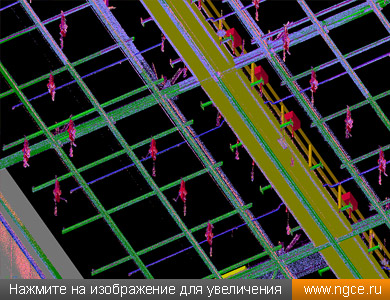

На камеральном этапе работ полученные в результате обмерных работ сканы были очищены от посторонних шумов и лишних объектов, а затем сшиты в единое облако точек лазерного сканирования, представляющее собой точечную 3D модель объекта в стандартном формате RCP (Autodesk ReCaP) с возможностью просмотра 3D панорам с каждой станции лазерного сканирования.

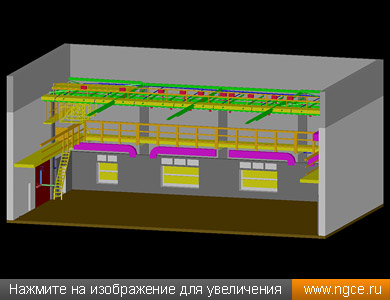

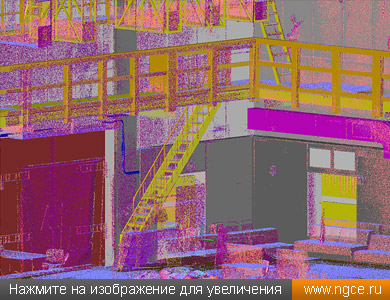

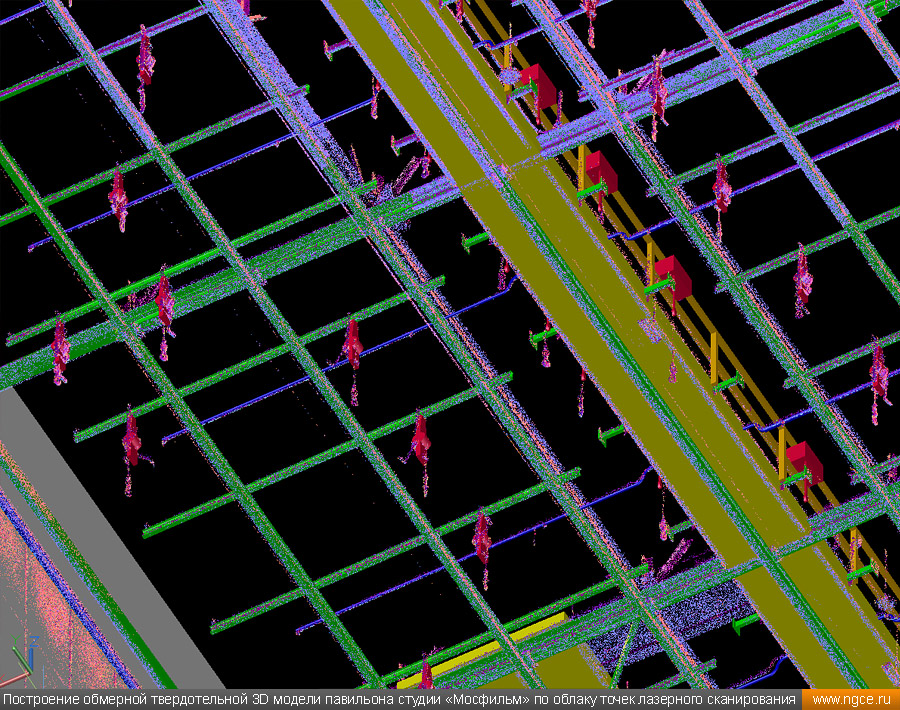

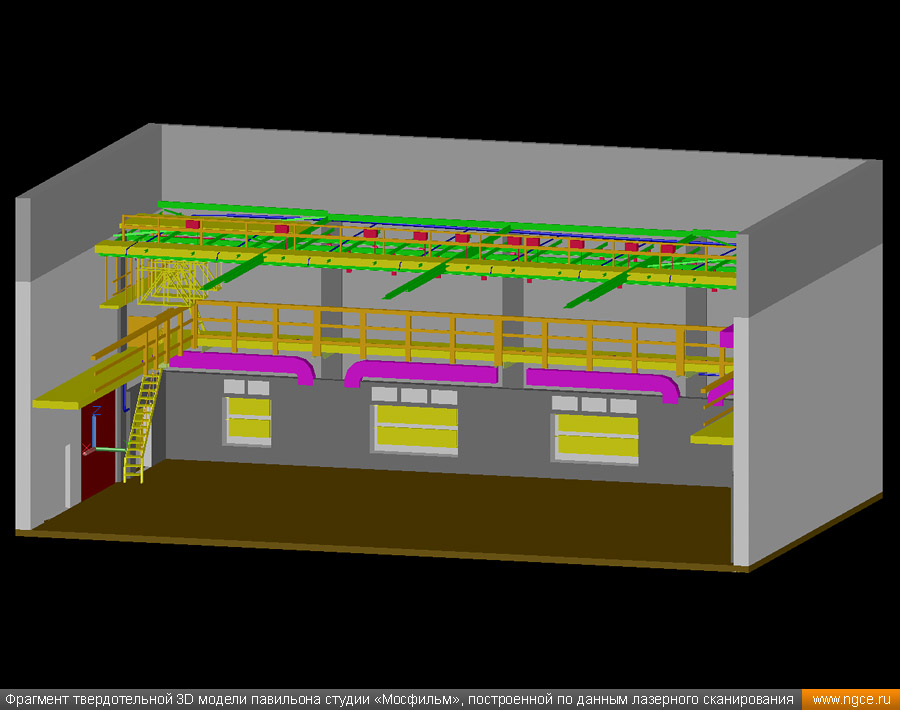

Далее по полученной точечной обмерной 3D модели нашими инженерами была построена твердотельная трёхмерная цифровая эксплуатационная модель павильона знаменитой российской киностудии.

Построение точной цифровой эксплуатационной 3D модели павильона было осуществлено для целей последующего проектирования и планирования проведения различных мероприятий. Наличие обмерной 3D модели зала позволяет проектировщикам при подготовке очередного мероприятия принимать инженерные решения, такие как планирование оформления зала, размещение декораций, освещение и многие другое, минимизировав количество выездов на объект.

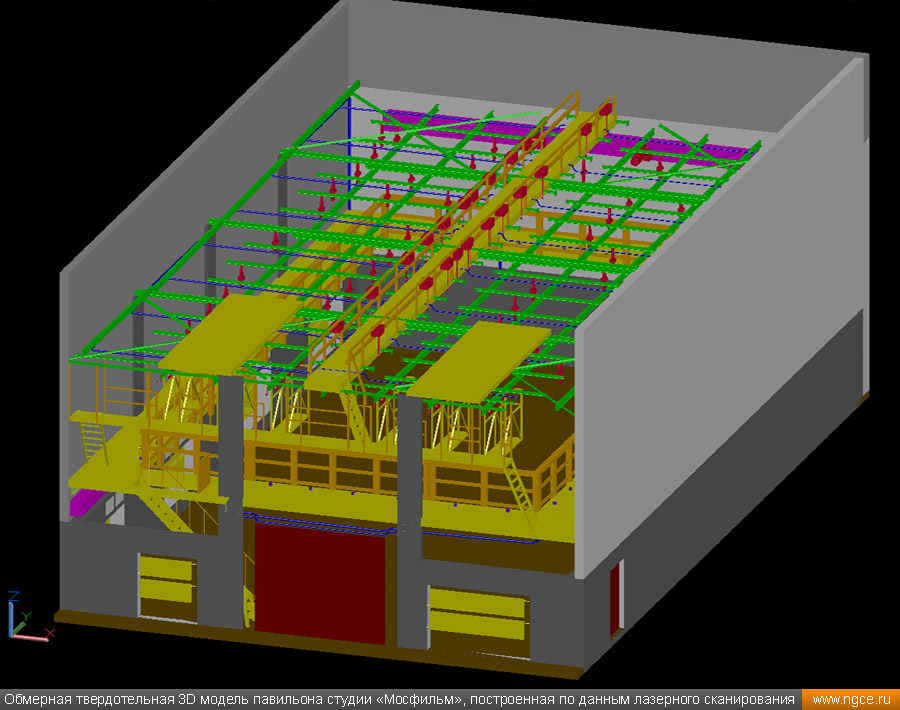

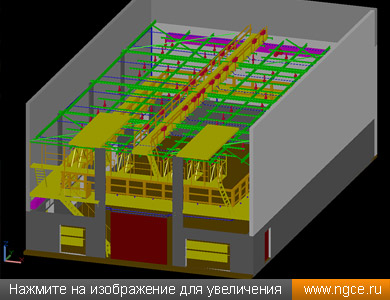

В общей сложности весь процесс создания точной обмерной 3D модели павильона занял четыре дня. По итогам всех выполненных работ Заказчику была передана точная обмерная эксплуатационная трёхмерная модель в формате DWG (AutoCAD) с точностью 10 мм, которая включила в себя конструкции стен и потолка, звуковое и осветительное оборудование, лебёдки для декораций, площадки обслуживания, инженерные коммуникации.

Заказчик остался очень доволен отличным качеством и высокой точностью полученных отчётных материалов, а также оперативностью выполнения работ нашими инженерами.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах современного строительства, архитектуры, историко-культурного наследия с применением инновационной технологии 3D лазерного сканирования. По полученным данным обмерных работ наша компания проводит подготовку традиционных плоских чертежей или выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе для московских международных фестивалей «Круг Света», различных выставок, праздничных мероприятий, концертов. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующих страницах раздела «Услуги» нашего сайта:
