3D обмеры и составление чертежей офисов в здании страховой компании

Специалисты инженерного предприятия «НГКИ» выполнили 3D обмеры офисных помещений на семи этажах здания крупной страховой компании в Москве. Обмерные работы были произведены нами методом лазерного сканирования при помощи 3D системы Leica RTC360 по заказу архитектурного бюро для целей подготовки проекта реконструкции и дизайна интерьеров.

Лазерное сканирование офисных помещений страховой компании в центре Москвы

Представители архитектурного бюро, которому собственно и была поручена разработка этого проекта реконструкции и дизайна интерьеров офисных помещений в здании страховой компании, обратились к нам с просьбой произвести на данном объекте трёхмерное лазерное сканирование, а затем подготовить полный комплект обмерных чертежей, то есть исполнительную документацию.

Подготовка проекта реконструкции большого офиса страховой компании предполагала проведение 3D обмерных работ в два этапа: сначала в действующих рабочих помещениях по имеющейся отделке, а затем в пустых помещениях после проведения демонтажа временных строительных конструкций (перегородок, подвесных потолков, фальшстен и прочего).

Обмерные работы были произведены нами методом лазерного сканирования при помощи 3D системы Leica RTC360, которая представляет собой высокоточный прибор, позволяющий в автоматическом режиме проводить до 2 миллионов измерений в секунду, при этом точность каждого единичного измерения для определения пространственных координат составляет 1 мм.

Обмеры проводились в действующем офисе в нерабочее время в вечерние и ночные часы, и таким образом за шесть вечеров нами были обмерены помещения на семи этажах здания общей площадью 8500 квадратных метров.

Обработка данных лазерного сканирования и создание обмерных чертежей помещений

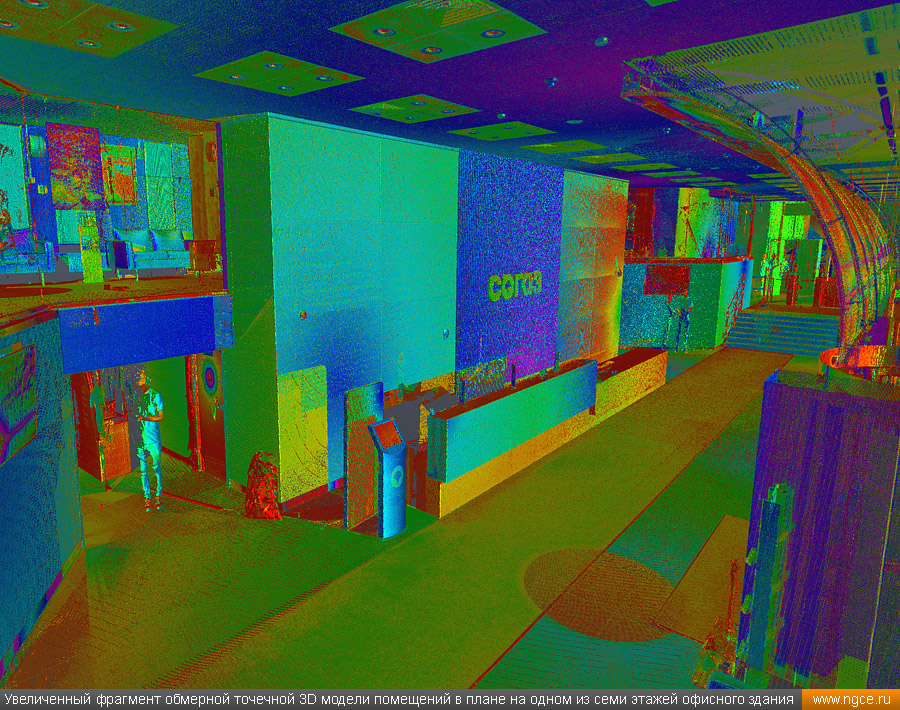

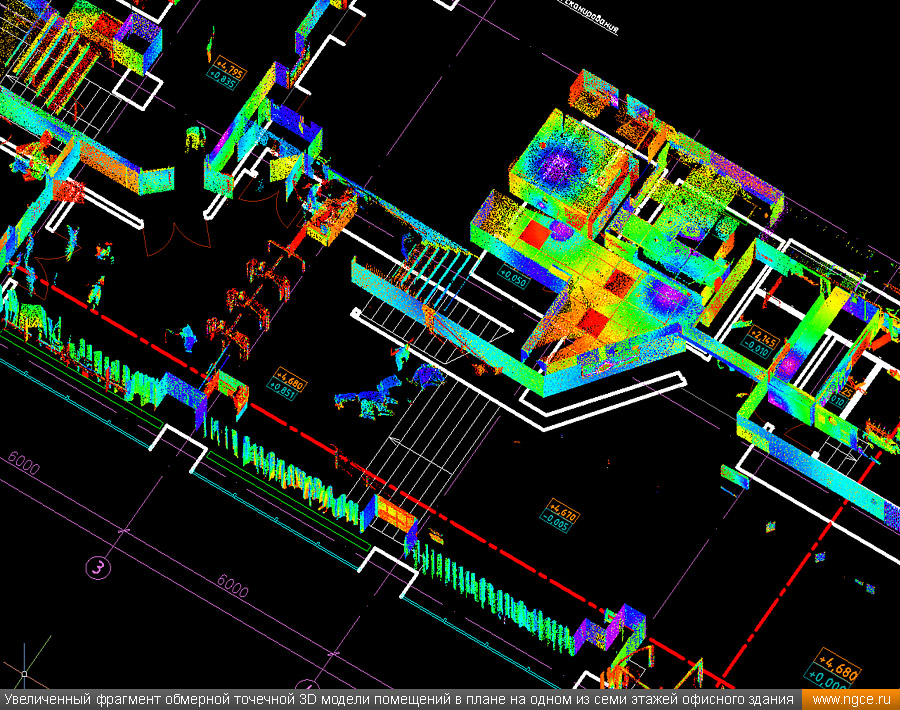

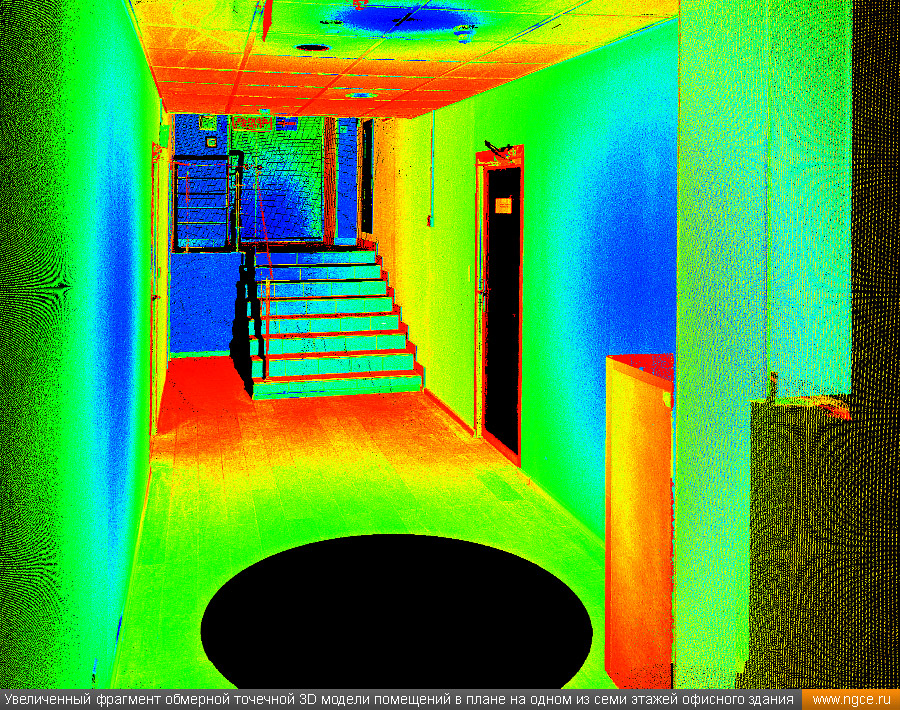

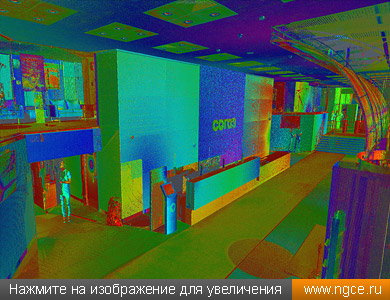

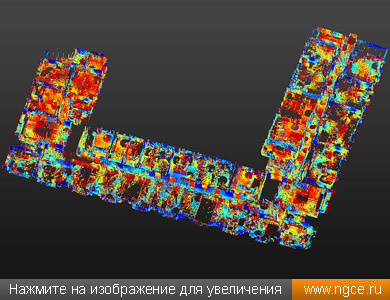

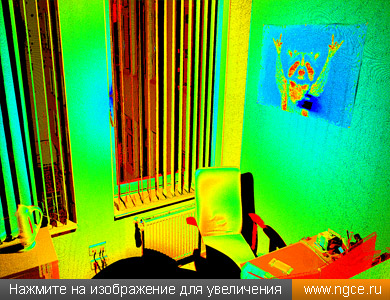

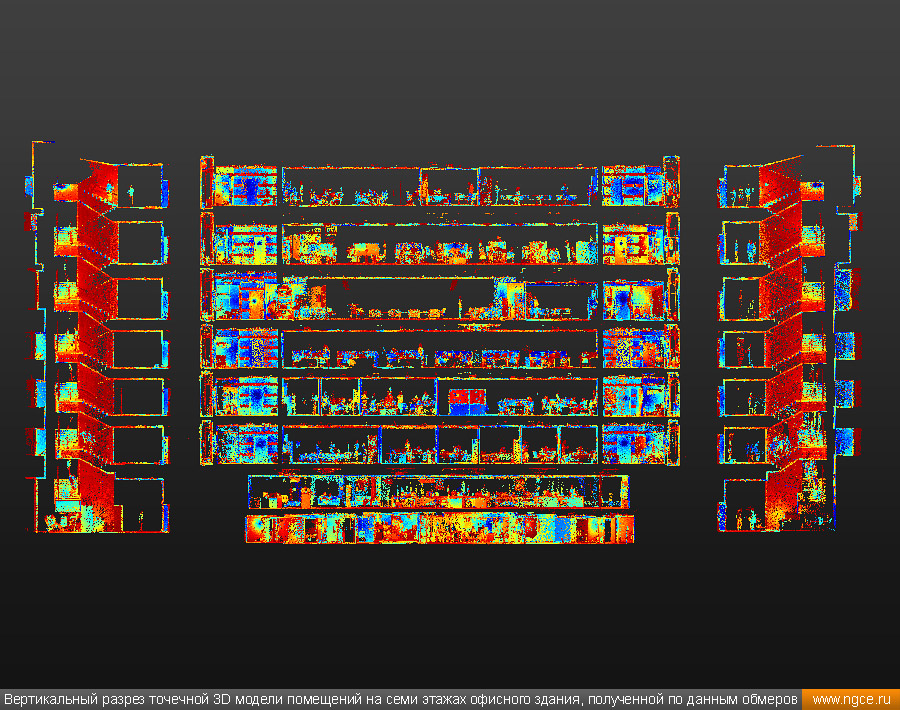

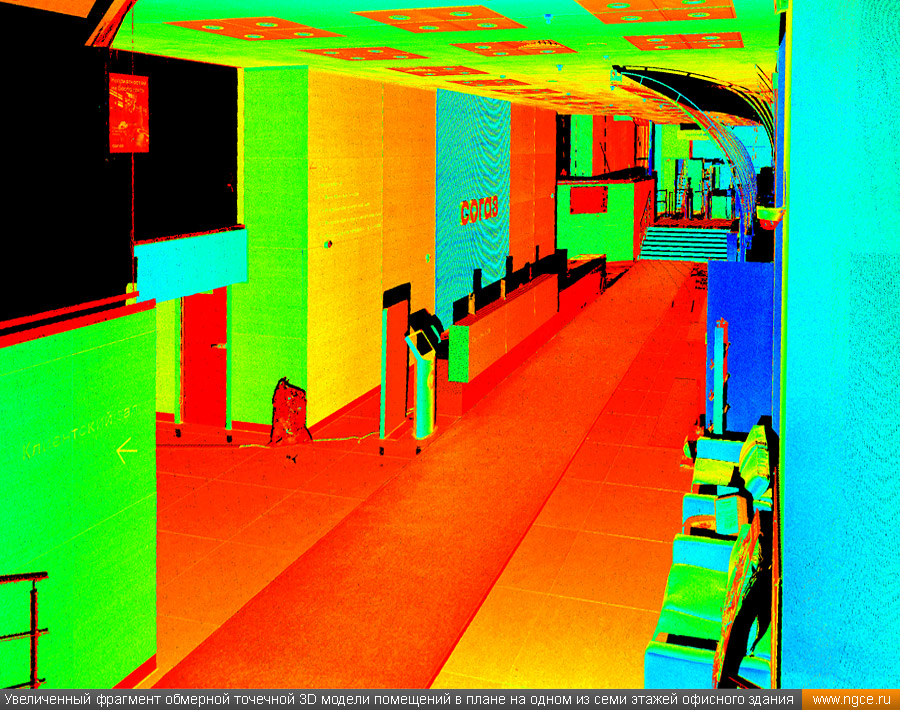

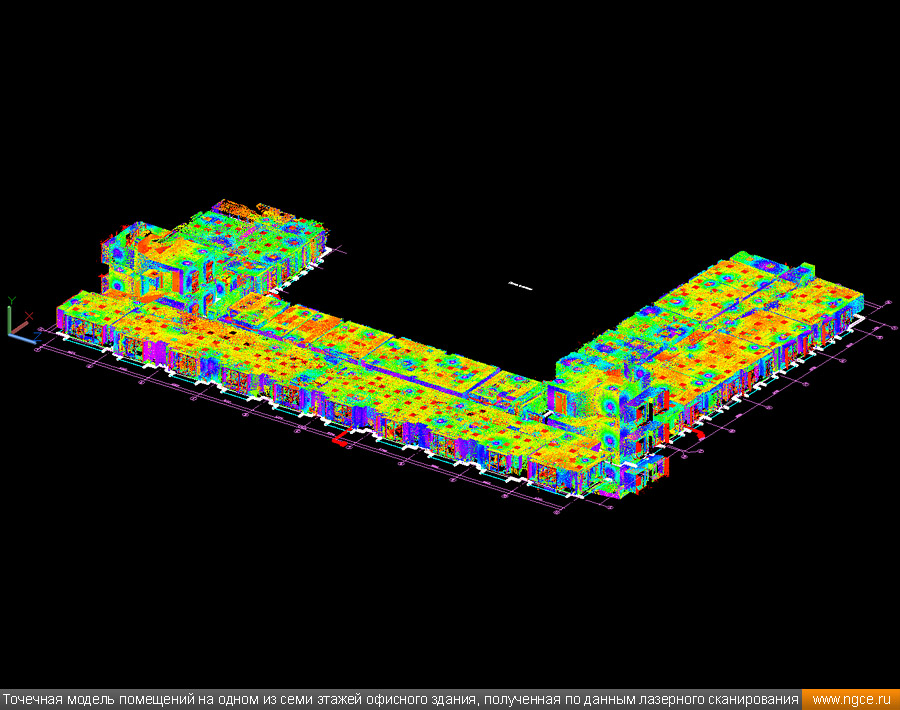

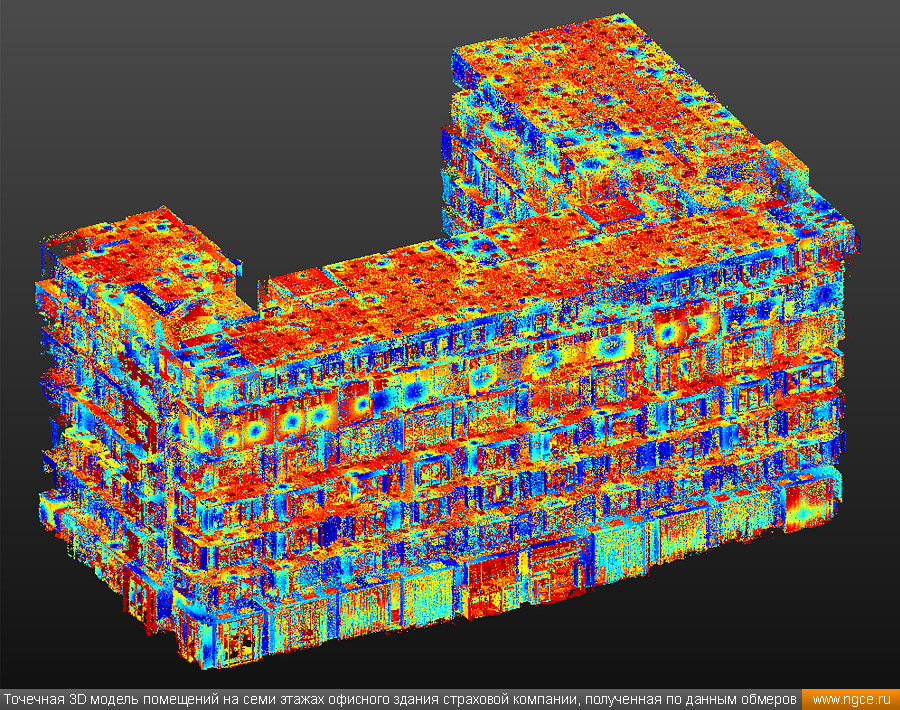

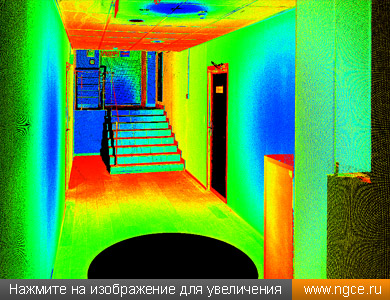

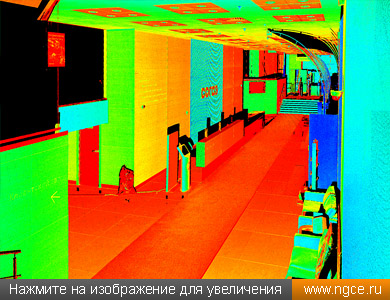

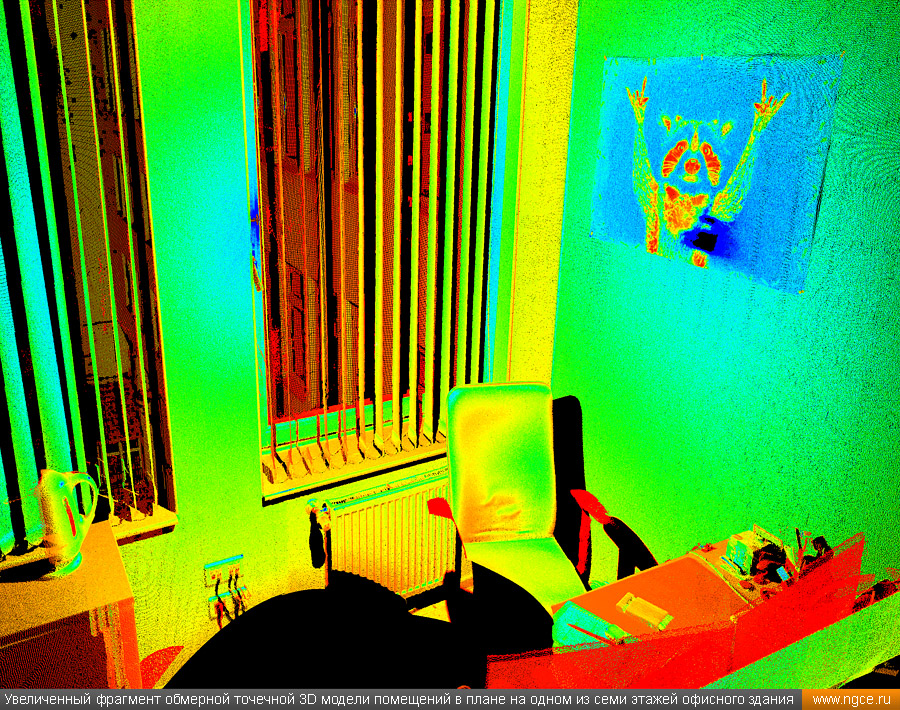

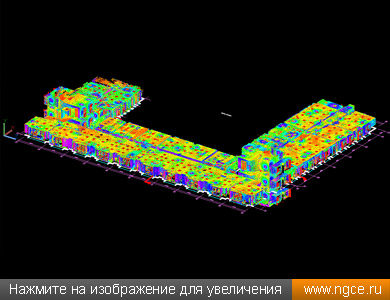

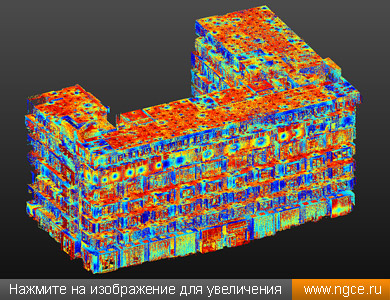

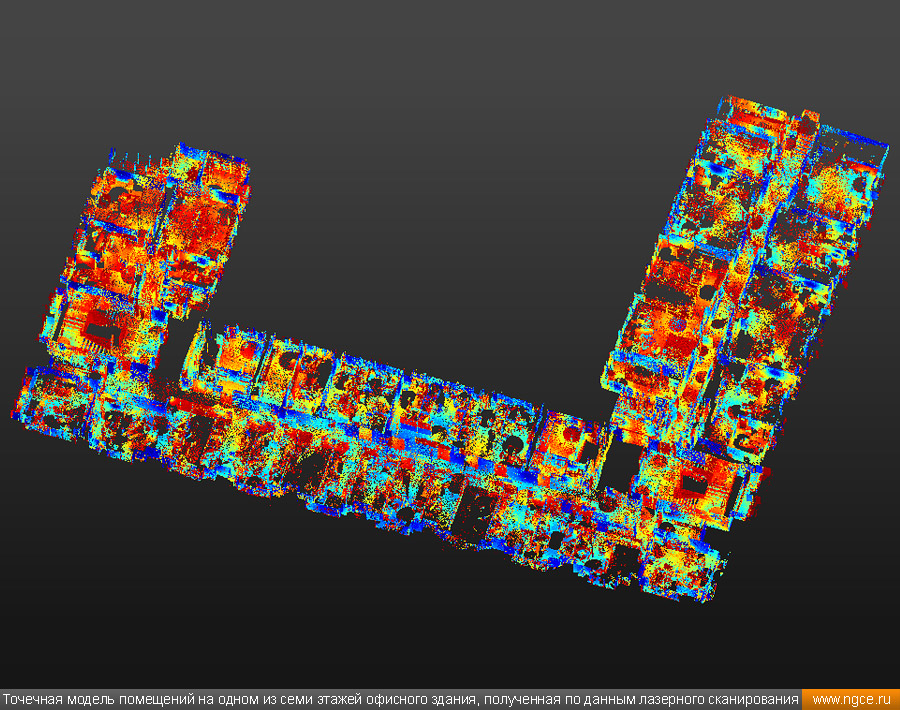

На камеральном этапе работ полученные в результате обмерных работ сканы были очищены от посторонних шумов и лишних объектов, а затем сшиты в единое облако точек лазерного сканирования, представляющее собой точечную 3D модель объекта в стандартном формате RCP (Autodesk ReCaP) с возможностью просмотра 3D панорам с каждой станции лазерного сканирования.

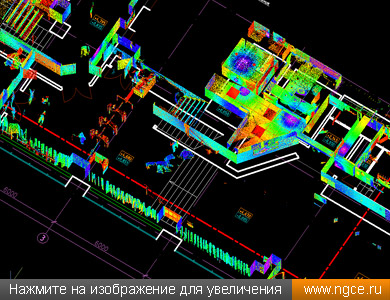

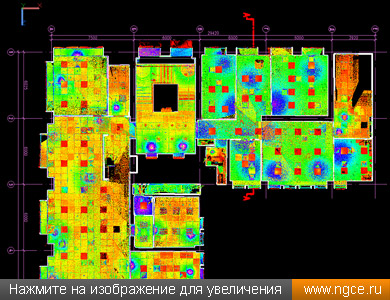

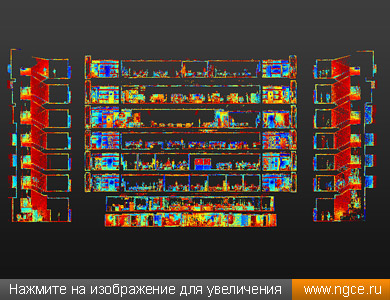

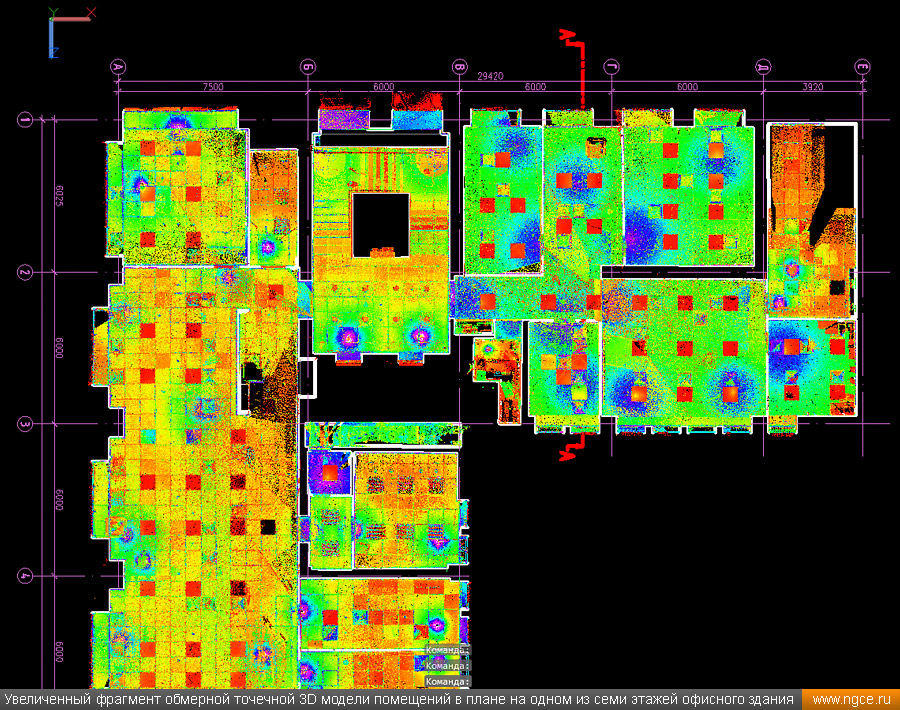

Далее по полученной точечной обмерной 3D модели нашими инженерами были построены точные обмерные чертежи: поэтажные планы, разрезы и развёртки стен по каждому из семи этажей. Весь камеральный этап работ, включивший в себя обработку, очистку и сшивку данных лазерного сканирования, а также подготовку полного комплекта обмерных чертежей офисных помещений общей площадью около 8500 квадратных метров, занял у наших специалистов около полутора месяцев.

Полученная нами в итоге исполнительная документация была передана нашему Заказчику, архитектурному бюро, и его специалисты приступили к разработке проекта реконструкции.

Заказчик остался очень доволен отличным качеством и высокой точностью полученных отчётных материалов, а также оперативностью выполнения работ нашими инженерами.

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений для целей подготовки дизайн-проектов оформления внутреннего обустройства. Мы занимаемся обмерами квартир, коттеджей, дачных домов, офисных и торговых помещений, торговых павильонов с точной фиксацией всех коммуникаций. Наши специалисты при проведении обмерных работ применяют технологию лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений. На основе результатов лазерного 3D сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этом сегменте рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования».
