Обмеры декора Дмитриевского собора во Владимире для целей 3D mapping

Специалисты инженерной компании «НГКИ» оперативно выполнили весьма интересный проект по высокодетальным 3D обмерам элементов декора фасадов Дмитриевского собора во Владимире. Обмерные работы были произведены нами методом лазерного сканирования с помощью сканирующей 3D системы Leica RTC360 для целей проектирования архитектурного 3D видеомэппинга.

Технология 3D мэппинга и необходимость лазерного сканирования для неё

3D мэппинг или видео-мэппинг — современная технология проведения световых и лазерных представлений, главный принцип которой заключён в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Чтобы в ходе подобных шоу видеоконтент транслировался на неровную поверхность объекта без ненужных искажений или же теней, постановщикам на стадии проектирования представления требуется актуальная и точная 3D модель этого объекта — так называемая «3D маска». Эта 3D маска вводится в компьютер, который затем распределяет весь необходимый контент между транслирующими изображение проекционными установками. Для подготовки 3D маски требуется точная и актуальная трёхмерная модель объекта с учётом его состояния и с чётким отображением различных элементов. Такую модель можно получить в результате проведения обмеров всего объекта методом лазерного сканирования.

Краткая историческая справка о Дмитриевском соборе во Владимире

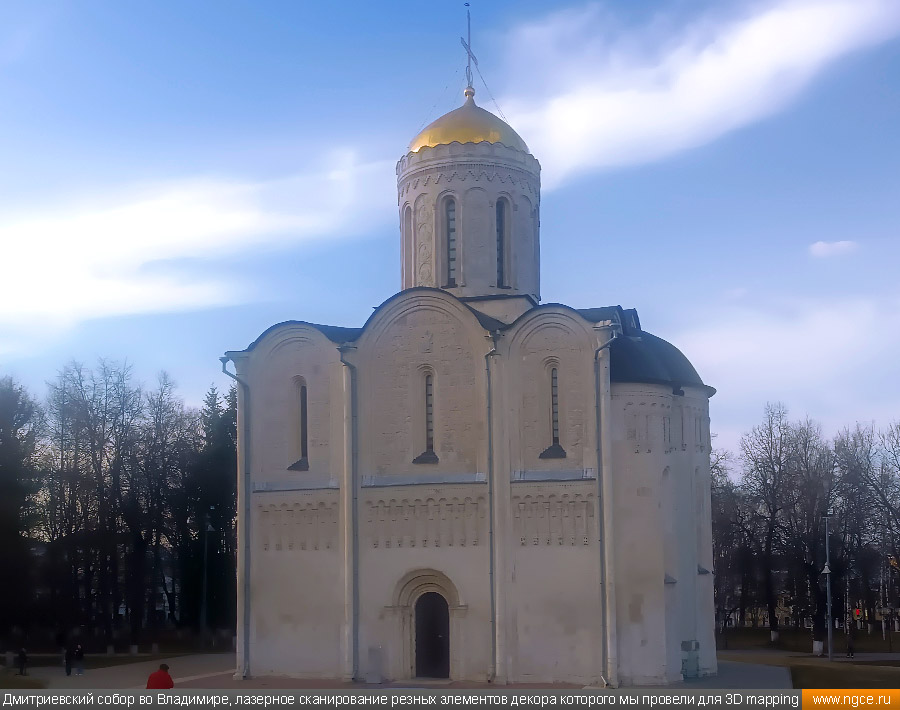

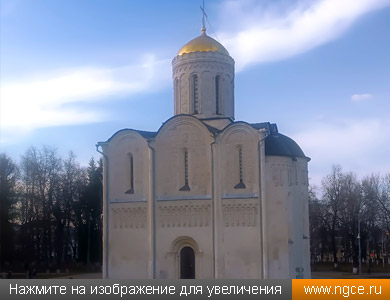

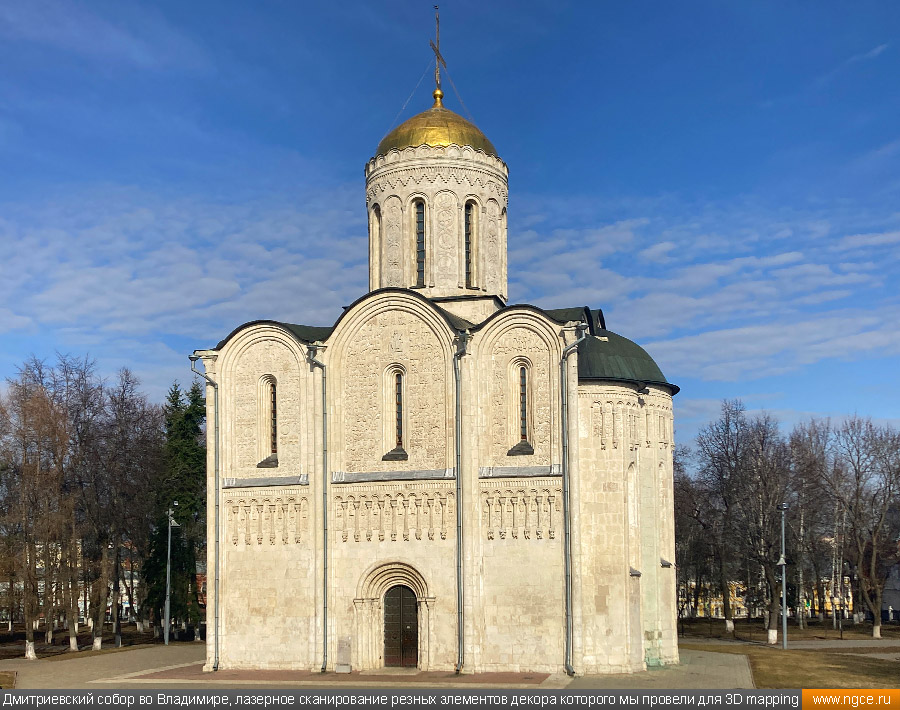

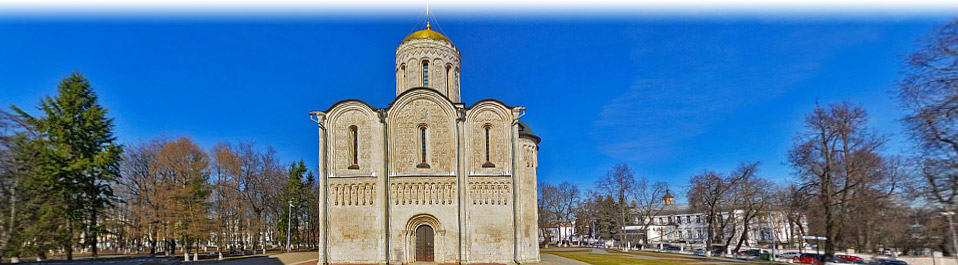

Дмитриевский собор — это одна из вершин русского домонгольского белокаменного зодчества. Этот прекрасный храм был построен по указанию великого князя Всеволода Большое Гнездо в 1197 году — в период наивысшего расцвета и могущества Великого княжества Владимирского.

Храм был возведён в центральной части города Владимир из белого камня-известняка в честь небесного покровителя князя Дмитрия Солунского. Для строительства были приглашены самые лучшие мастера того времени, как русские, так и, вероятно, греческие. Свидетельством этому предположению является смешение архитектурных стилей и элементов. В 1237 году Дмитриевский собор был повреждён и разграблен монголо-татарами, а также впоследствии этот храм ещё не раз горел (в 1536, 1719 и 1760 годах).

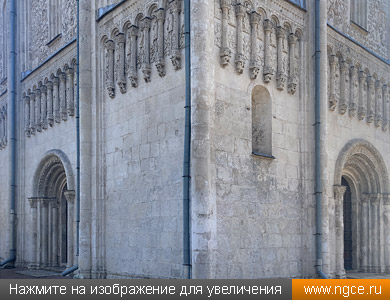

Первоначально этот собор окружали галереи с лестничными башнями, соединявшие его с княжеским дворцом. Однако, в 1837—1839 годах, в эпоху Николая I, собор был отремонтирован, но при этом из-за невежественности ревнителей старины храм тогда лишился интереснейших частей: лестничных башен и галерей, которые ошибочно были сочтены более поздними надстройками. Поскольку галереи также выполняли функцию контрфорсов, по стенам пошли трещины, угрожающие разрушению здания.

Полномасштабные реставрационные работы Дмитриевского собора проводились в 1941–1953 годах под руководством архитектора А. В. Столетова, и именно они спасли его от разрушения.

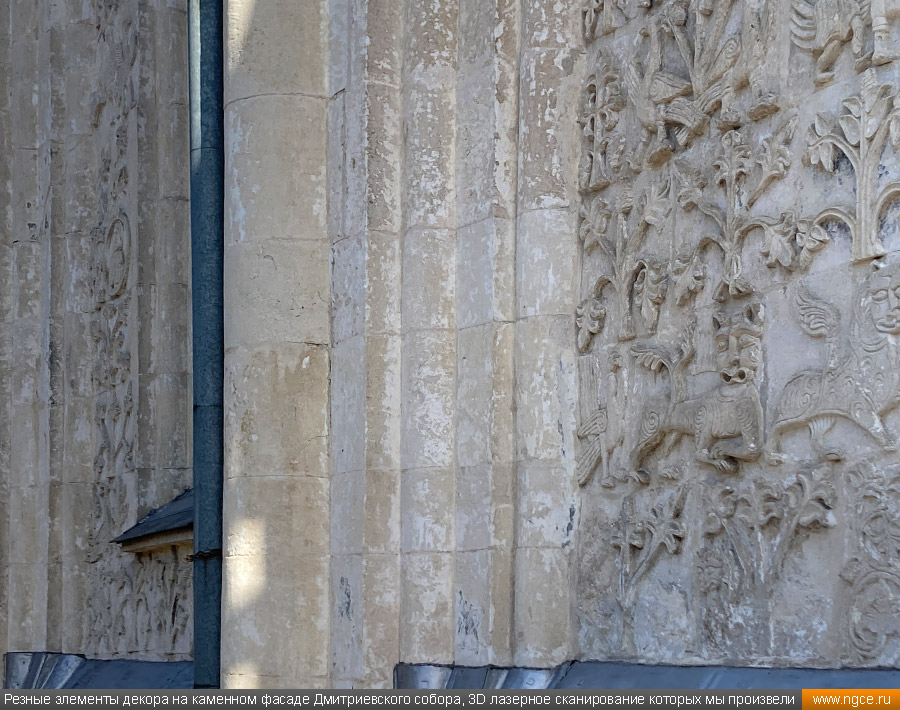

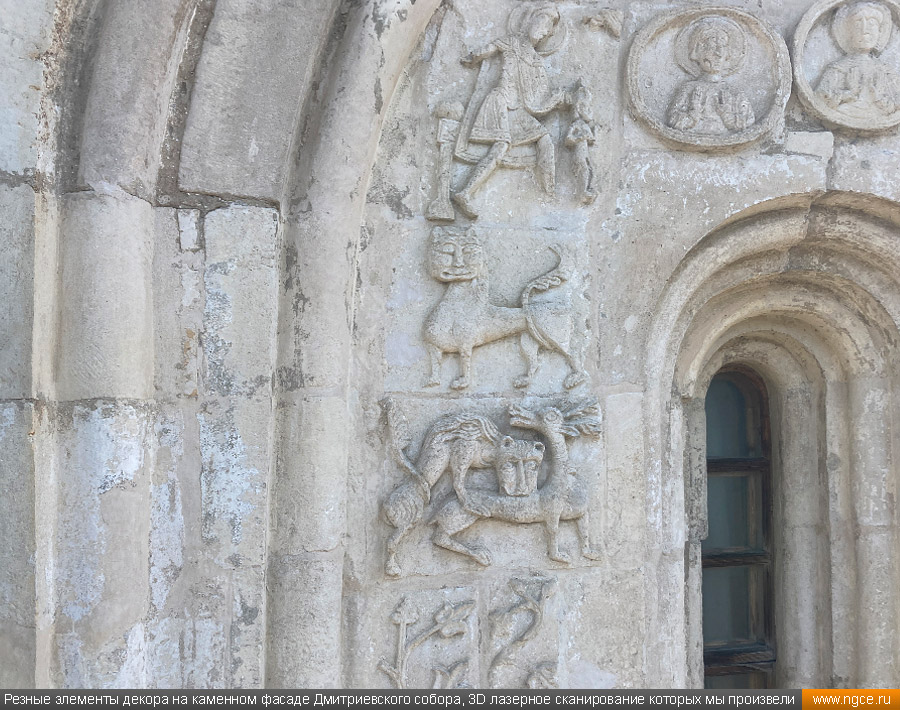

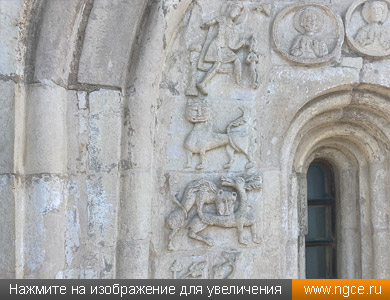

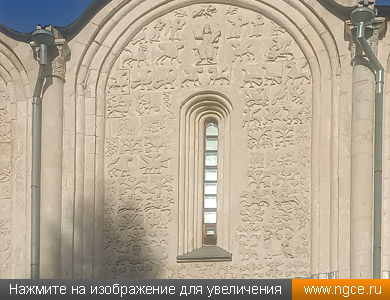

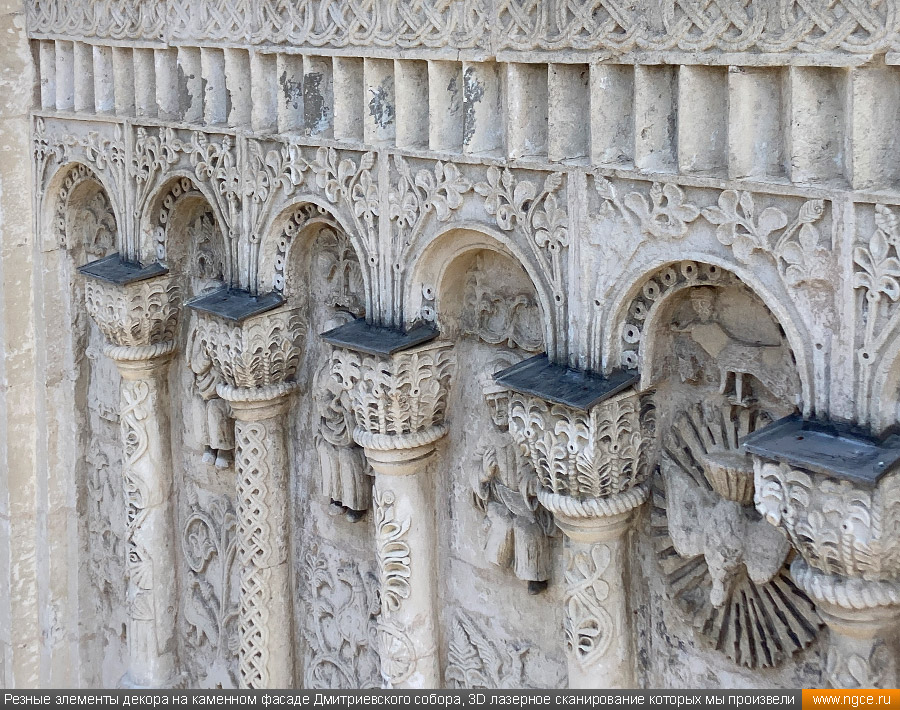

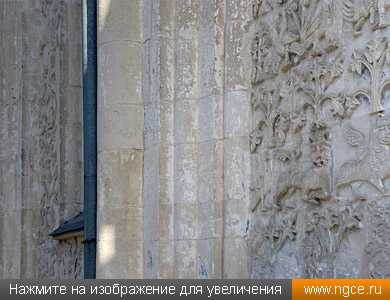

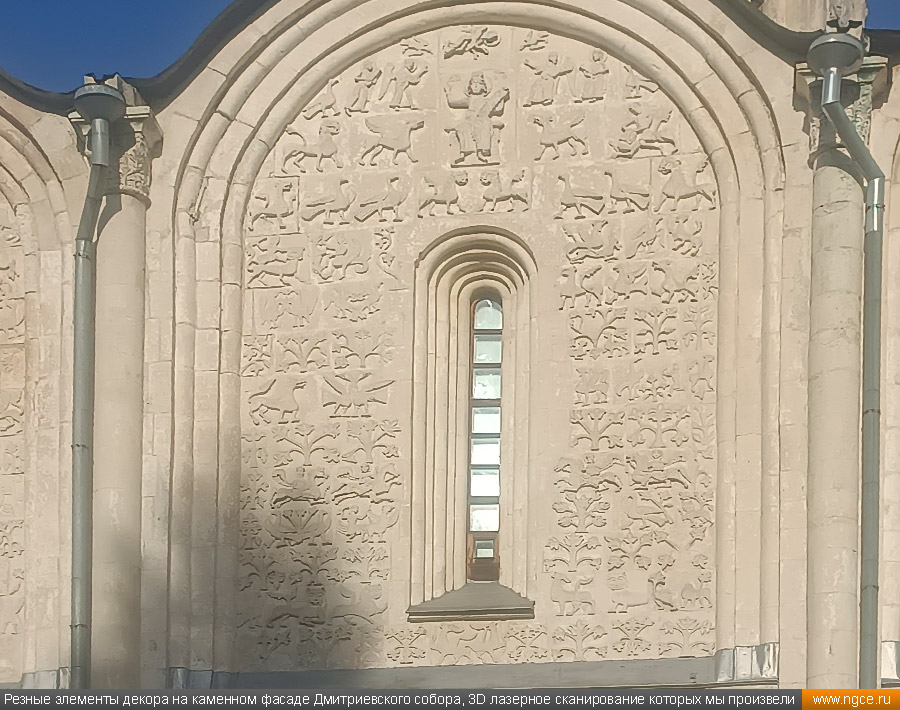

Собор знаменит своей белокаменной резьбой — его стены украшают около 600 резных рельефных элементов декора, изображающих святых, мифических и реальных животных. Большинство из этих потрясающих рельефов сохранились в своём первоначальном виде с конца XII , а некоторые были всё же заменены при реставрации XIX века практически точными копиями.

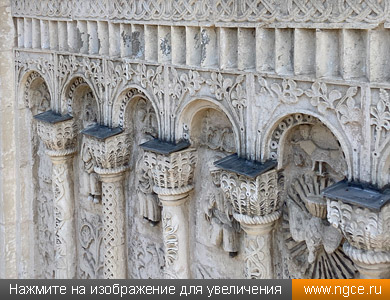

Прославление княжеской власти было одной из главных идей фасадной скульптуры Дмитриевского собора, и поэтому на его фасадах изображено множество геральдических символов — львов, орлов, грифонов, кентавров, а также сцен охоты, борьбы зверей.

Высокодетальное лазерное сканирование резного декора фасадов для 3D mapping

Целью этого проекта являлось высокодетальное лазерное сканирование отдельных рельефов Дмитриевского собора во Владимире для целей построения точных обмерных трёхмерных полигональных цифровых моделей данных резных элементов декора фасадов.

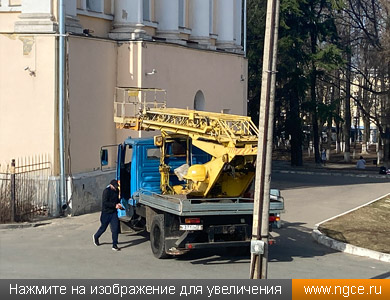

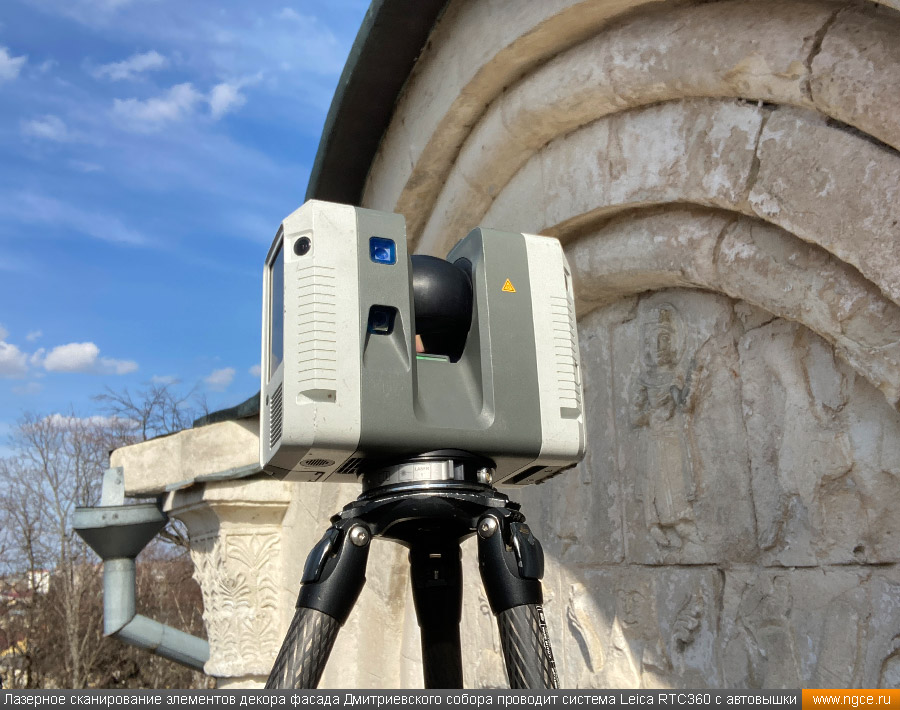

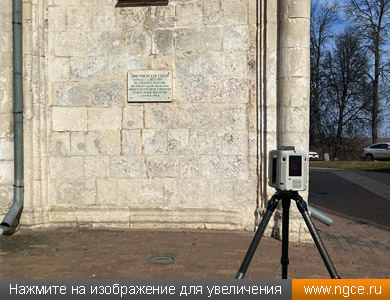

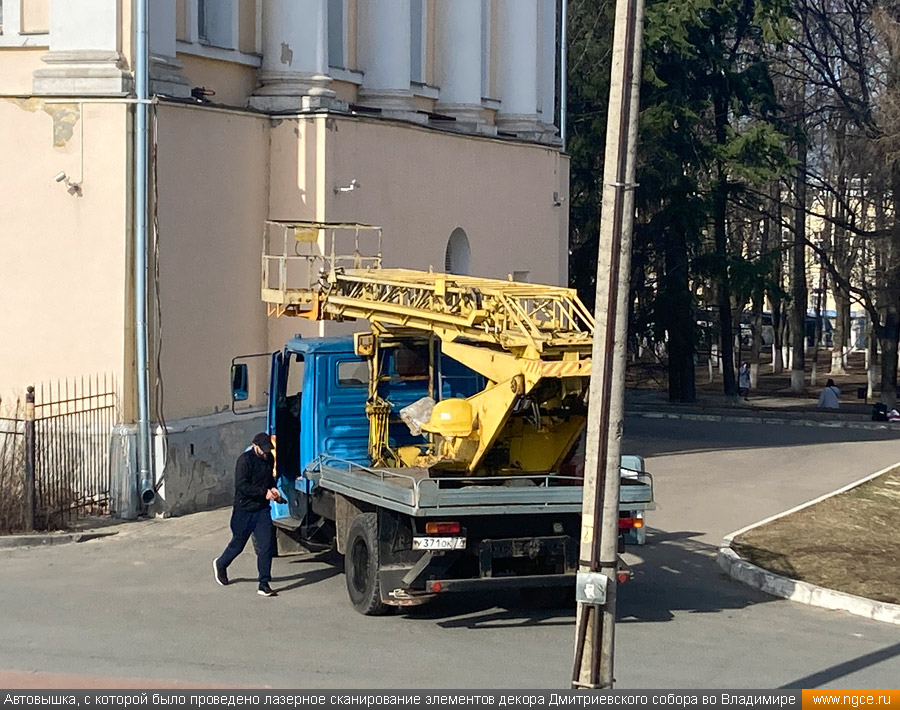

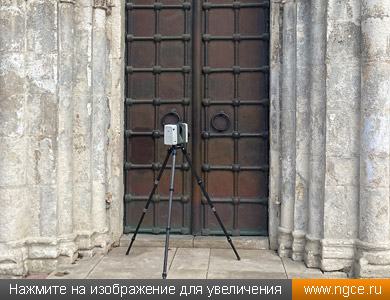

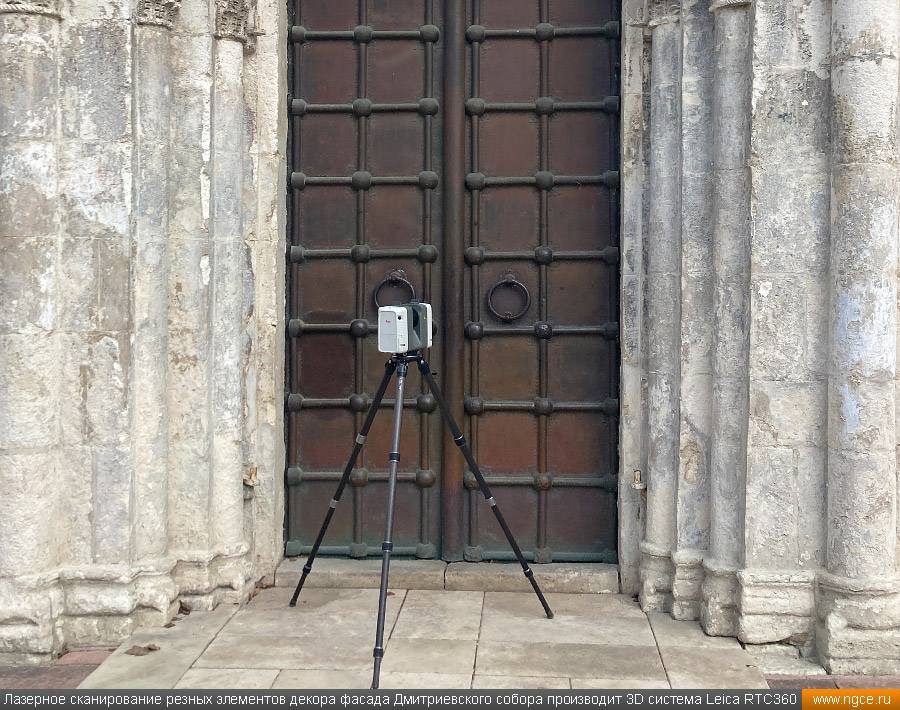

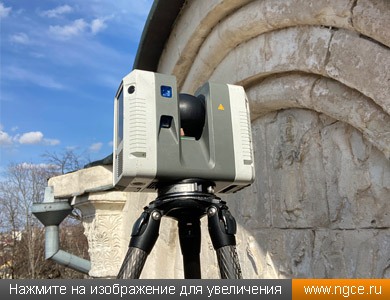

Для выполнения требований Заказчика по детальности было решено выполнять лазерное сканирование элементов декора фасада здания храма с разных сторон с использованием автовышки. Небольшой и лёгкий 3D лазерный сканер Leica RTC360 отлично проявил себя в таких условиях.

Учитывая вибрации автовышки, было решено проводить избыточные измерения. В итоге для лазерного сканирования 21 элемента декора нами было выполнено 86 сканов. Но зато были достигнуты высочайшие детальность и точность.

Создание точных обмерных 3D моделей элементов декора

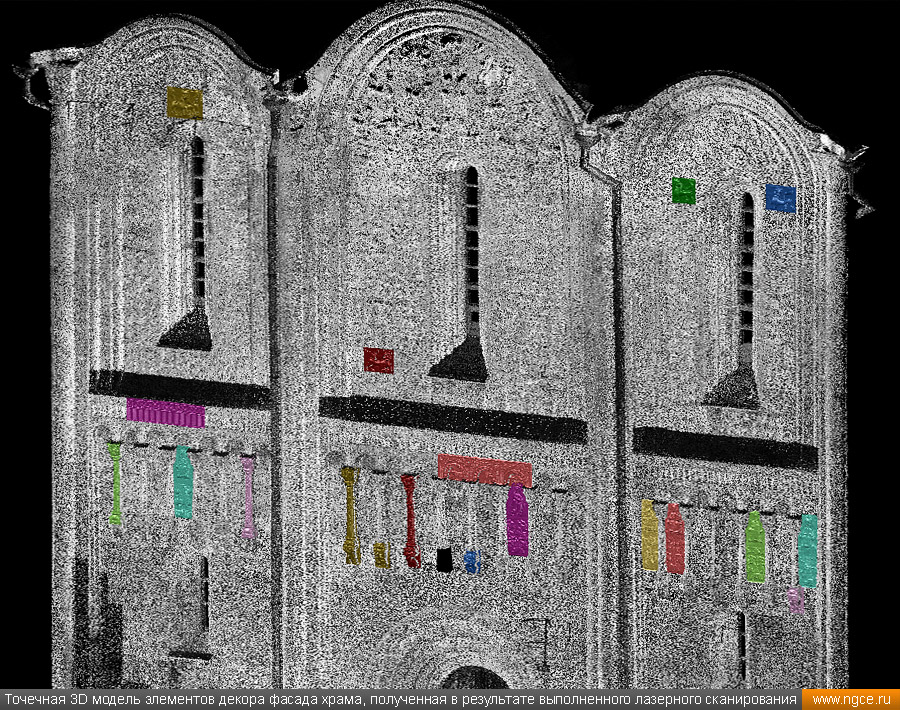

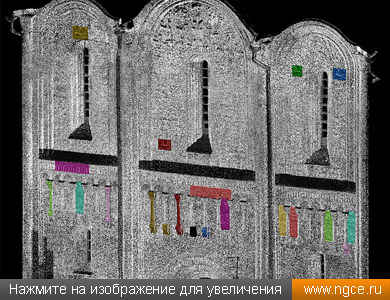

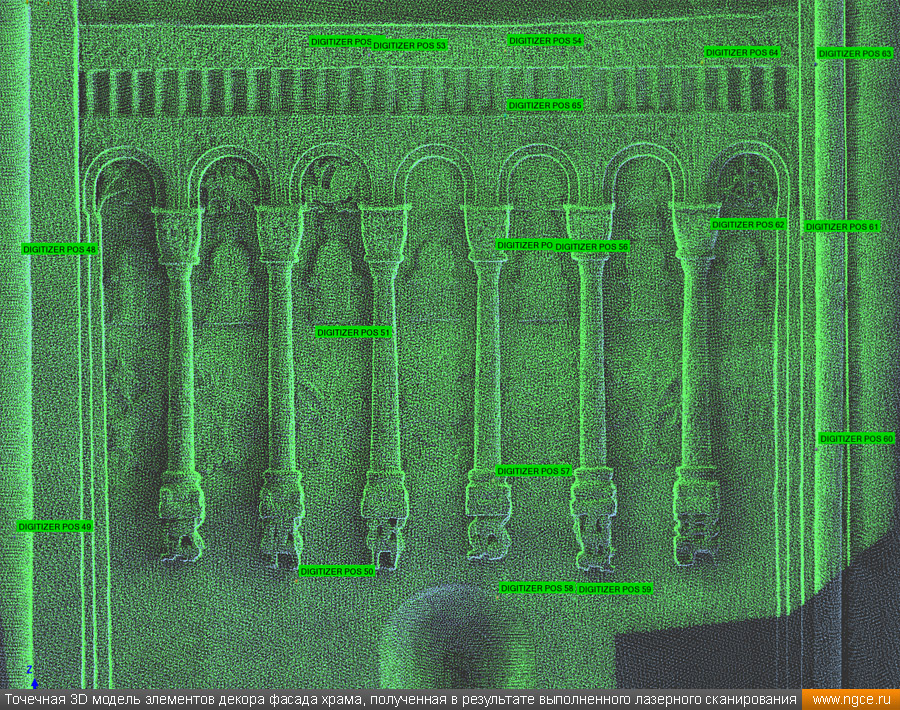

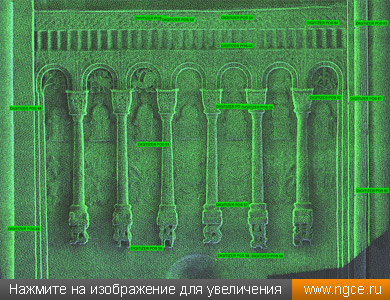

На камеральном этапе работ полученные в результате обмерных работ сканы были очищены от посторонних шумов и лишних объектов, а затем сшиты в единое облако точек лазерного сканирования, представляющее собой точечную 3D модель объекта.

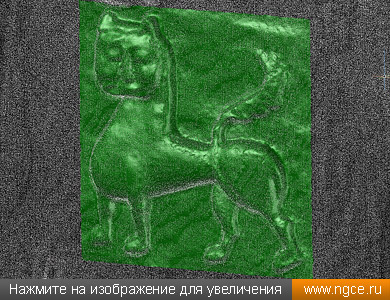

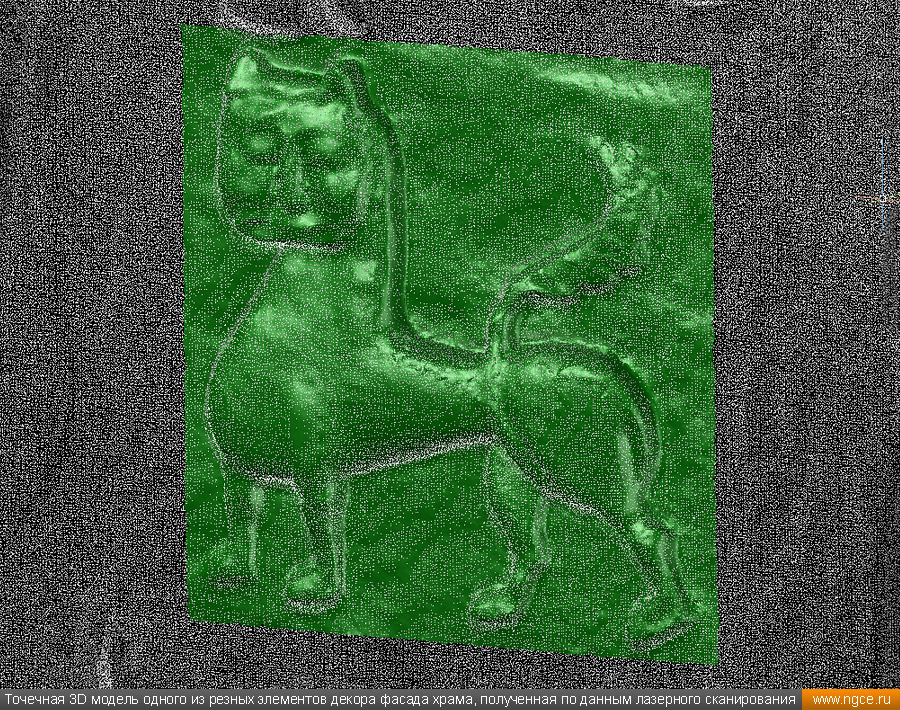

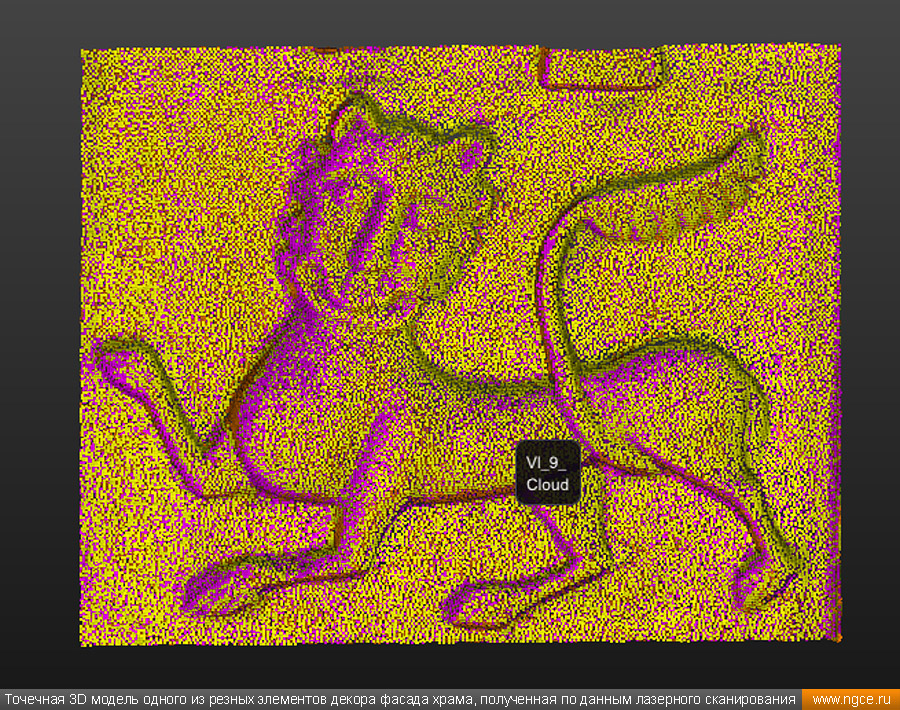

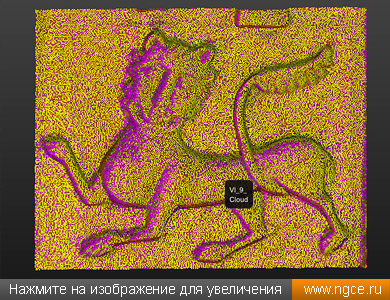

После выполненной сшивки сканов рельефных элементов декора фрагменты облаков точек лазерного сканирования, соответствующие отдельным рельефам, были проанализированы, а уже после этого нашими специалистами из данных фрагментов были исключены сегменты сканов с искажениями. Таким образом были получены максимально точные и подробные точечные 3D модели объектов съёмки.

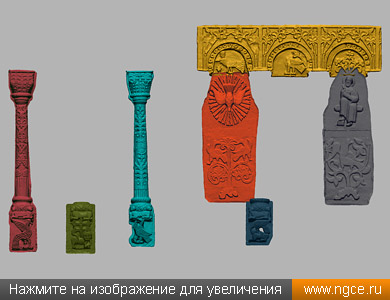

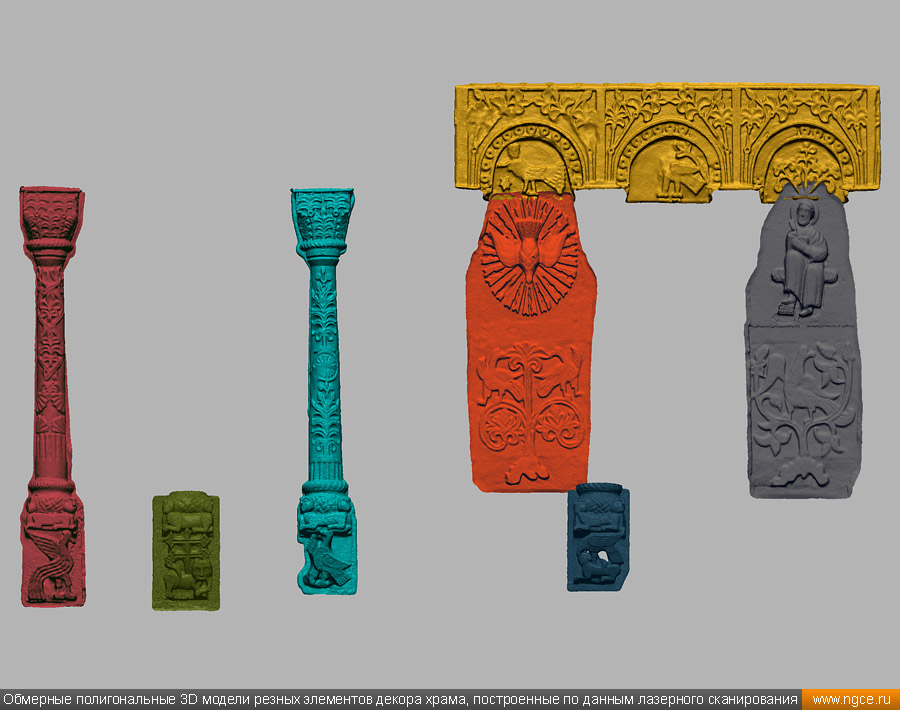

В результате всего комплекса выполненных работ Заказчик получил от нас полигональные 3D модели отдельных резных элементов декора храма с высокой детальностью в формате OBJ.

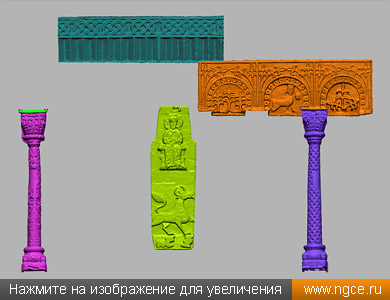

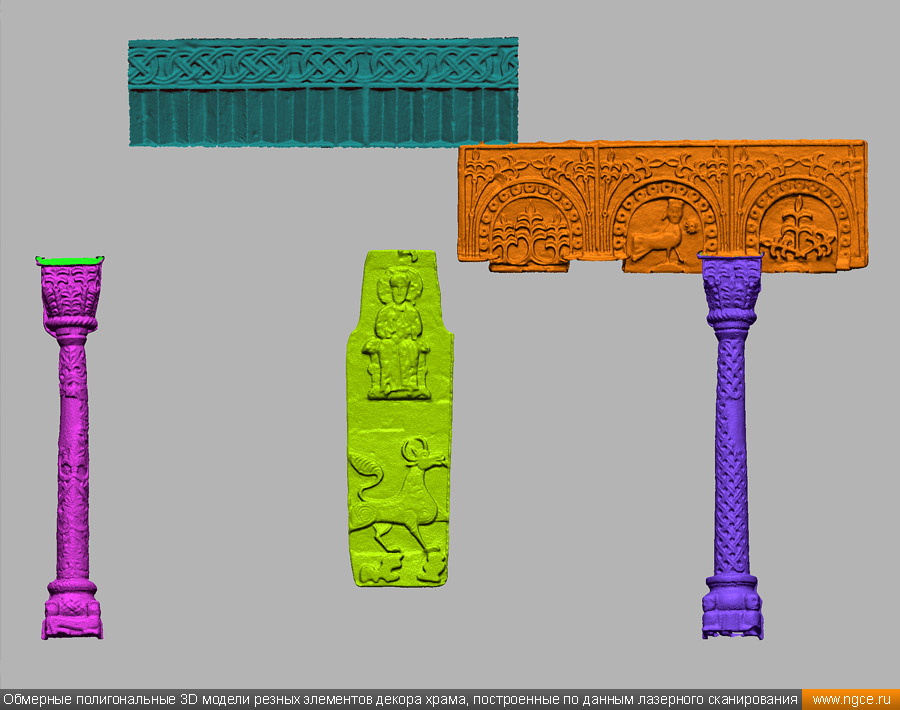

Высокоточные обмерные 3D модели рельефных элементов декора храма

Ниже вы можете посмотреть примеры высокоточных обмерных полигональных 3D моделей рельефных элементов декора Дмитриевского собора во Владимире, которые были построены нашими специалистами по данным лазерного сканирования для целей 3D-мэппинга.
