3D сканирование и моделирование цеха фасовки строительных смесей на заводе

Специалисты инженерной компании «НГКИ» выполнили проект по обмерным работам и построению исполнительной 3D модели цеха завода по производству строительных смесей в городе Арзамас в Нижегородской области для целей актуализации проектной документации и подготовки проекта перепланировки и переоборудования. Обмерные работы в цеху площадью около 900 квадратных метров были осуществлены по технологии лазерного сканирования с помощью системы Leica RTC360.

Лазерное сканирование цеха завода и оборудования

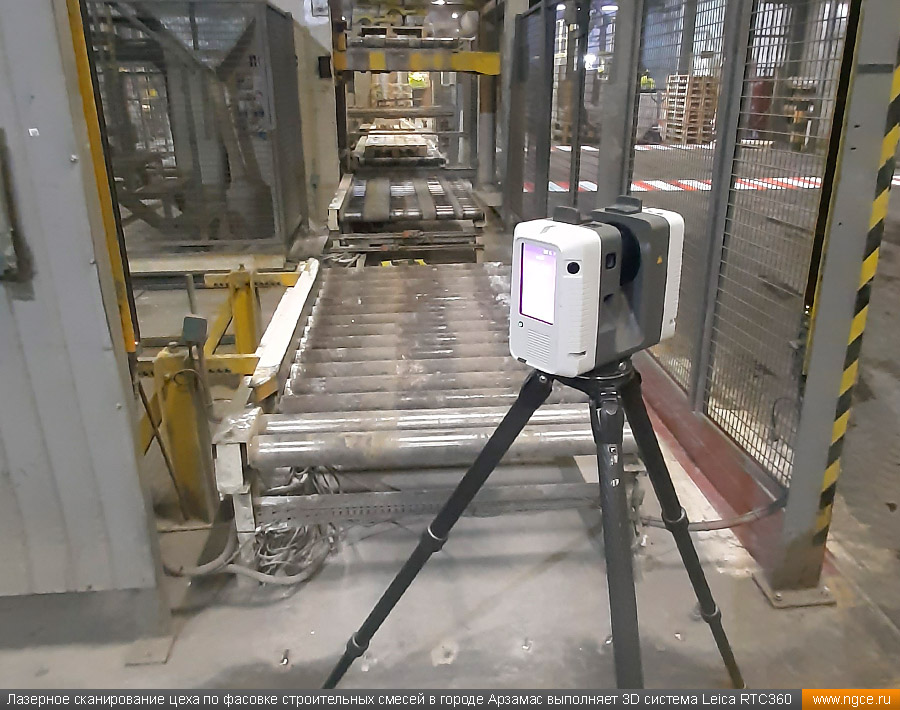

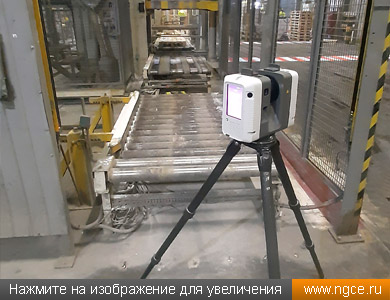

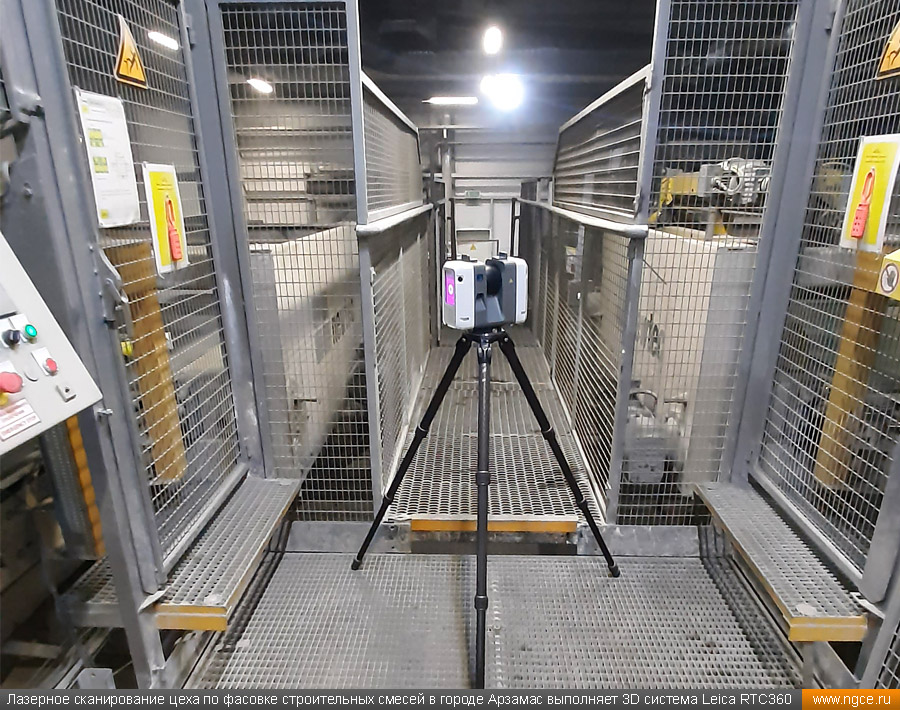

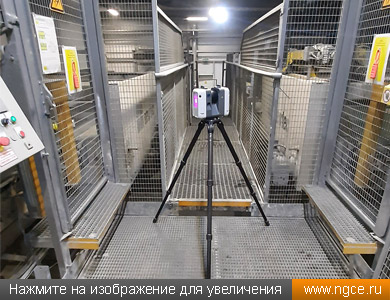

Лазерное сканирование цеха по фасовке строительных смесей общей площадью примерно в 900 квадратных метров на заводе в Нижегородской области производилось лазерным сканером Leica RTC360. В общей сложности нашими специалистами было получено 57 сканов в течение 4 часов работы в условиях действующего производства, которое не останавливалось ни на минуту.

Построение обмерной точной 3D модели цеха завода

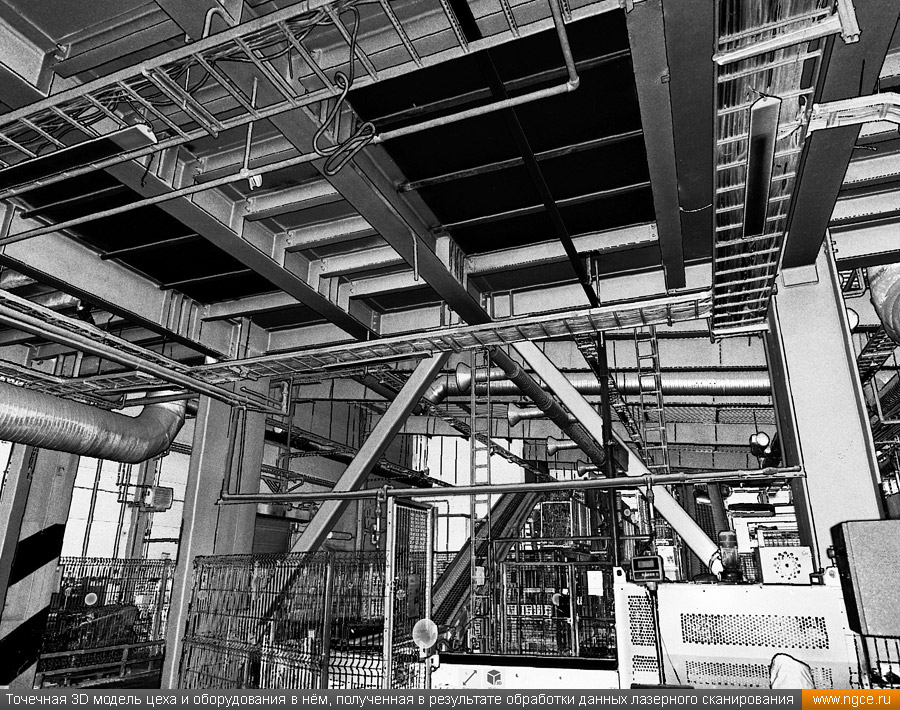

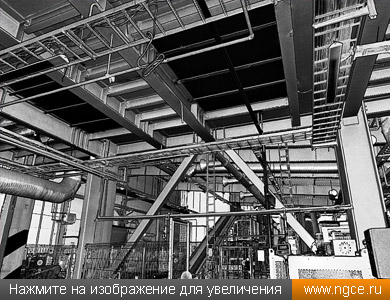

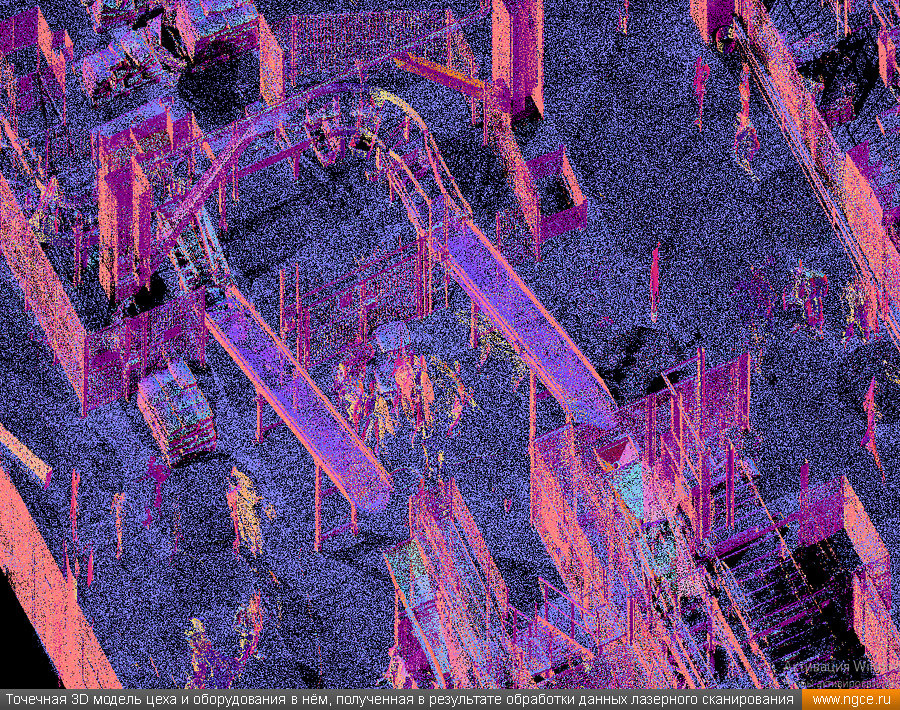

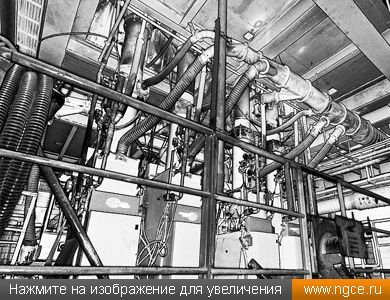

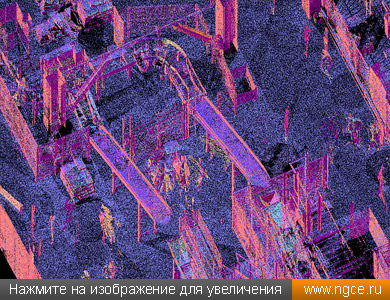

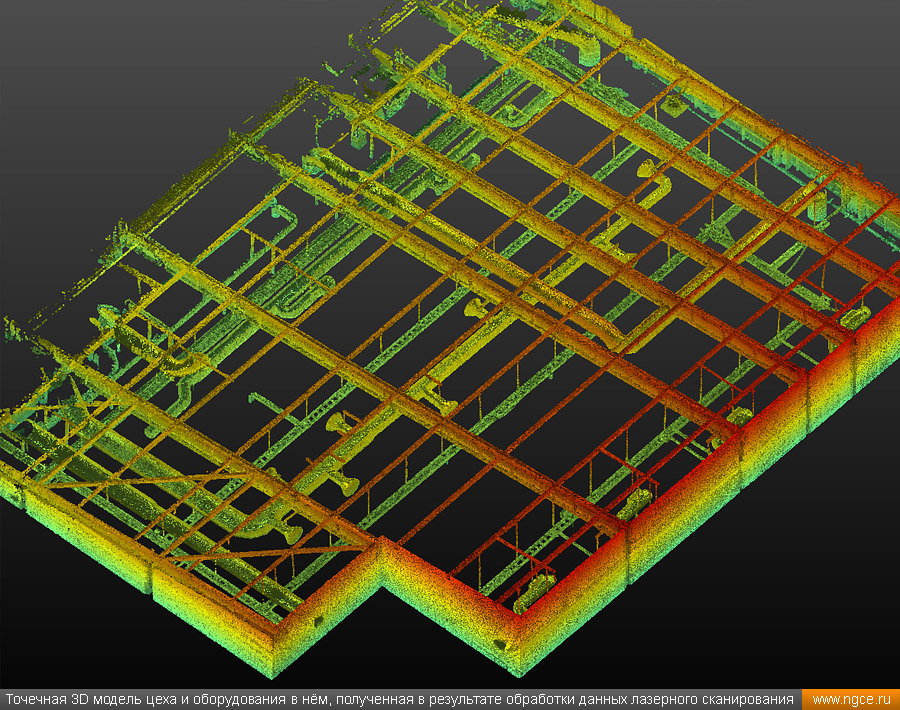

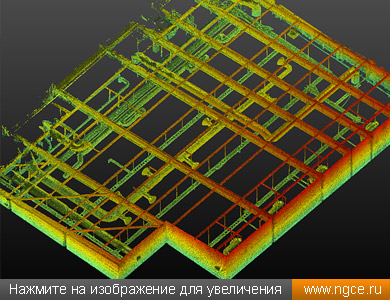

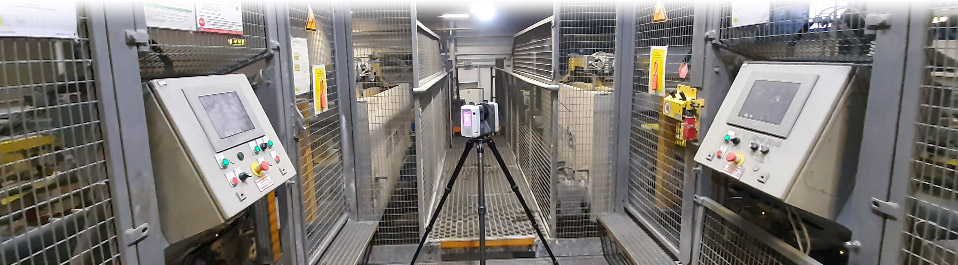

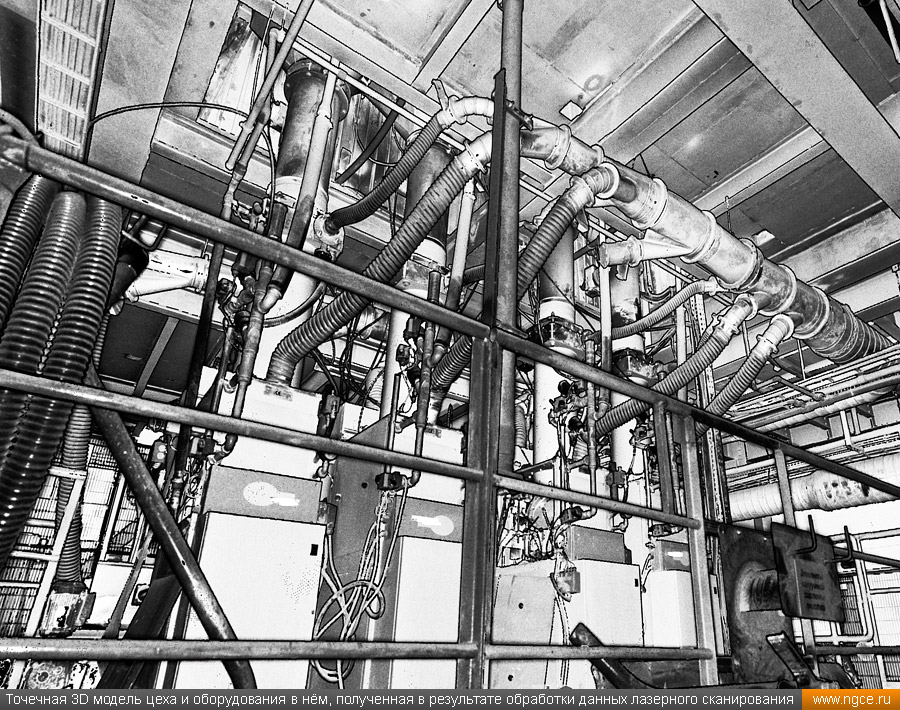

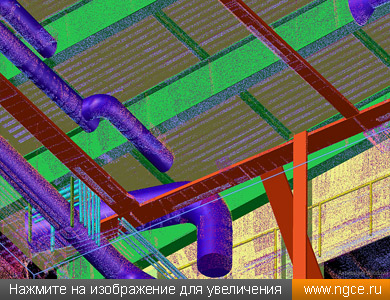

Уравнивание и сшивка полученных сканов в единую точечную 3D модель, осуществлённые уже на камеральном этапе работ, заняли два рабочих дня. В результате было получено плотное облако точек в формате Autodesk ReCAP (RCP) с возможностью просмотра панорамы с каждой станции лазерного сканирования.

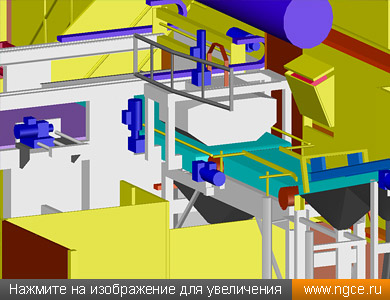

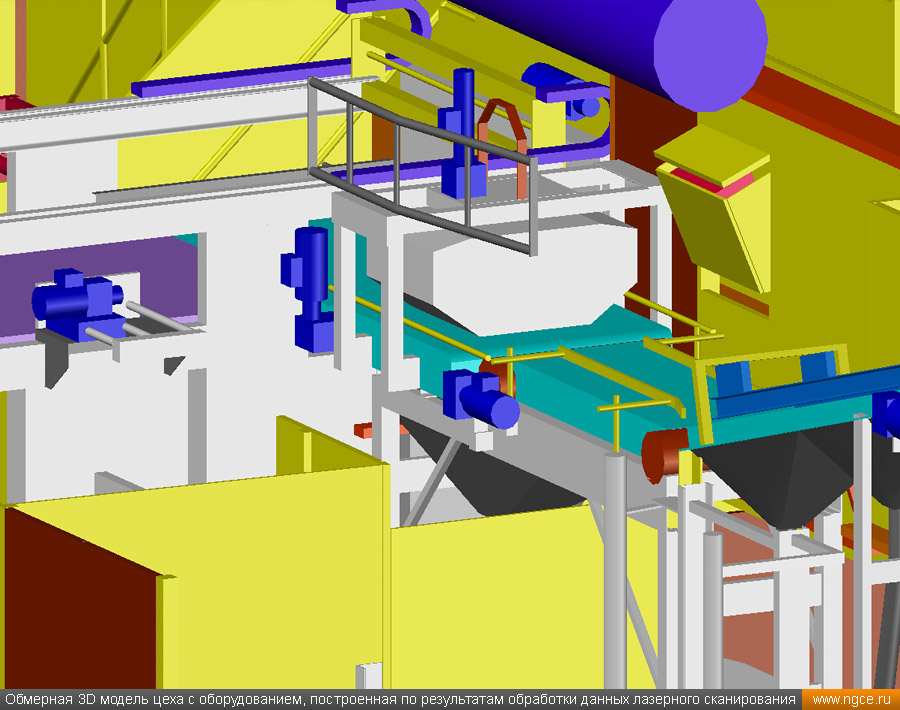

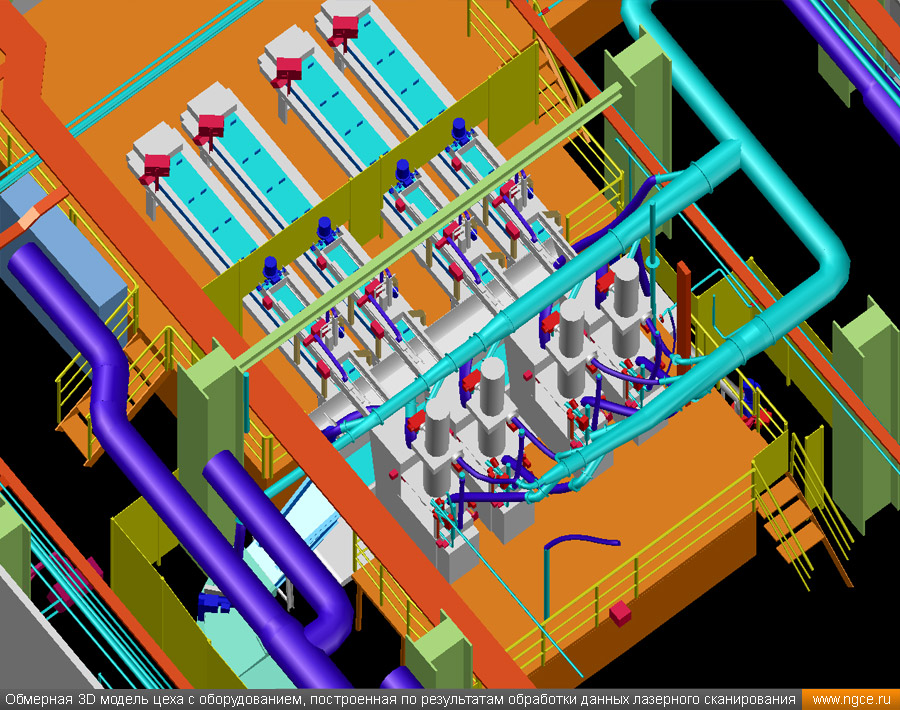

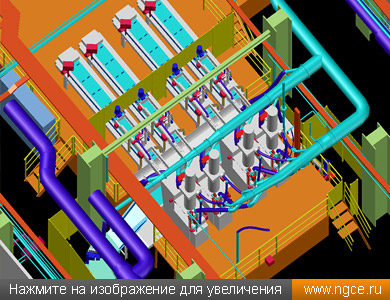

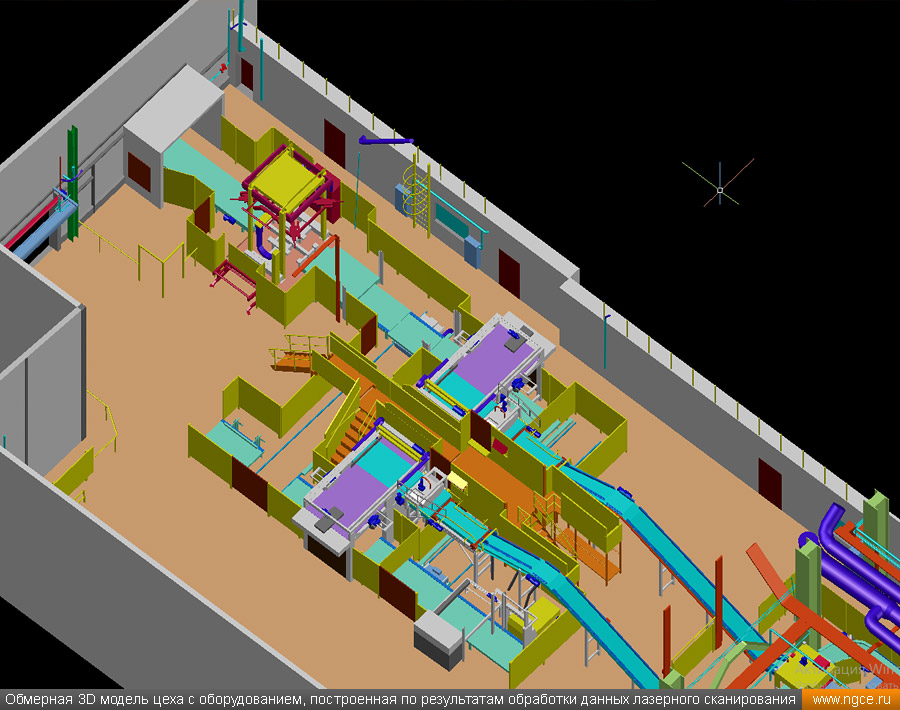

По результатам обработки данных лазерного сканирования нашими специалистами была создана точная и детальная трёхмерная цифровая модель LOD200 в программном обеспечении Autodesk AutoCAD.

Построенная в итоге обмерная 3D модель объекта включила в себя следующие элементы:
— бетонные и металлические строительные конструкции цеха (пол, стены, колонны, потолки, площадки обслуживания);
— инженерные коммуникации (все трубопроводы, вентиляция, система пожаротушения, кабельные лотки и т.п.);
— оборудование (автоматические фасовочные машины, паллетайзеры, паллетообмотчики).

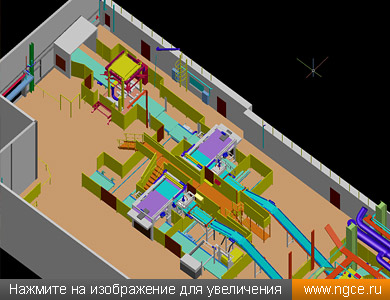

Создание трёхмерной цифровой модели объекта длилось ещё 15 рабочих дней. По результатам данной работы была получена точная твердотельная 3D модель в формате DWG (AutoCAD), содержащая более 4250 отдельных элементов.

Наличие актуальной и точной трёхмерной модели, полученной по результатам 3D лазерного сканирования, позволяет создавать самые различные проекты перепланировки и переоборудования внутри цеха предприятия, кратно повышая производительность труда специалистов-проектировщиков, очень существенно снижая процент брака и исключая все недоработки и ошибки при производстве проектных работ.

В результате Заказчику была передана актуальная исполнительная модель объекта в формате  DWG с точностью 1 см.

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
