Градуировка 4 РВС и трубопроводов на строящейся нефтебазе в Астрахани

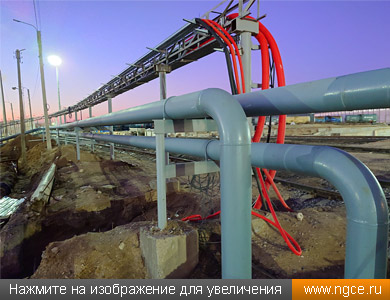

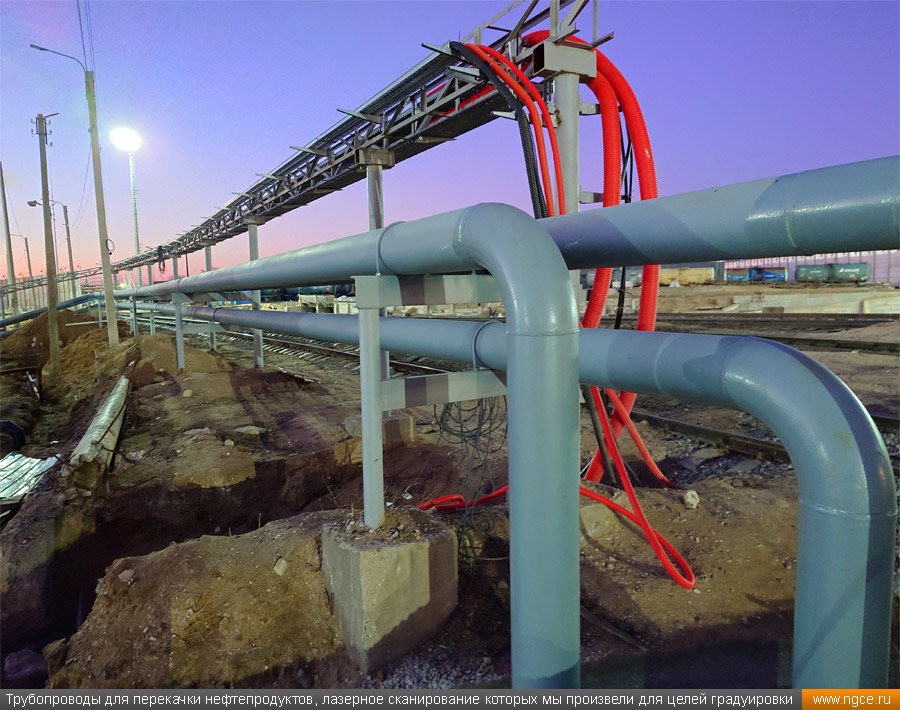

Инженерная компания «НГКИ» выполнила проект по точной градуировке четырёх резервуаров и сети трубопроводов строящейся нефтеперевалочной базы в Астрахани с применением технологии лазерного сканирования. На любом крупном производстве, месторождении от резервуара к резервуару, а также к местам выдачи топлива всегда проходят длинные трубопроводные системы, и в них может оставаться нередко более 100 кубических метров нефтепродуктов. По этой причине точная градуировка данных трубопроводов необходима и обязательна для целей учёта и контроля объёмов этих нефтепродуктов.

Градуировка резервуаров и градуировка трубопроводов

Градуировка резервуаров — это процесс создания специальной таблицы, позволяющей определить объём хранимого продукта в зависимости от уровня налива продукта в резервуаре.

Градуировка трубопроводов — это процесс создания специальной таблицы, позволяющей определить объём продукта на каждом участке трубопровода. Участок трубопровода — совокупность прямолинейных труб одинакового или различных диаметров, соединительных деталей, трубопроводов (фитингов) и оборудования, ограниченная градуировочными точками, обозначаемыми порядковыми номерами, и имеющая замкнутый объём.

Градуировка резервуаров и нефтепроводов и составление градуировочных таблиц

К специалистам нашей компании ООО «НГКИ», имеющей аккредитацию в РСК (Российская система калибровки), обратилось предприятие, которое занималось постройкой нефтеперевалочной базы, с просьбой произвести точную градуировку и калибровку своих резервуаров, а также своих технологических нефтепродуктопроводов.

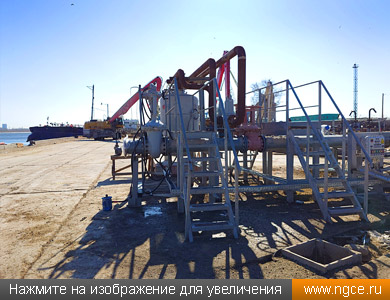

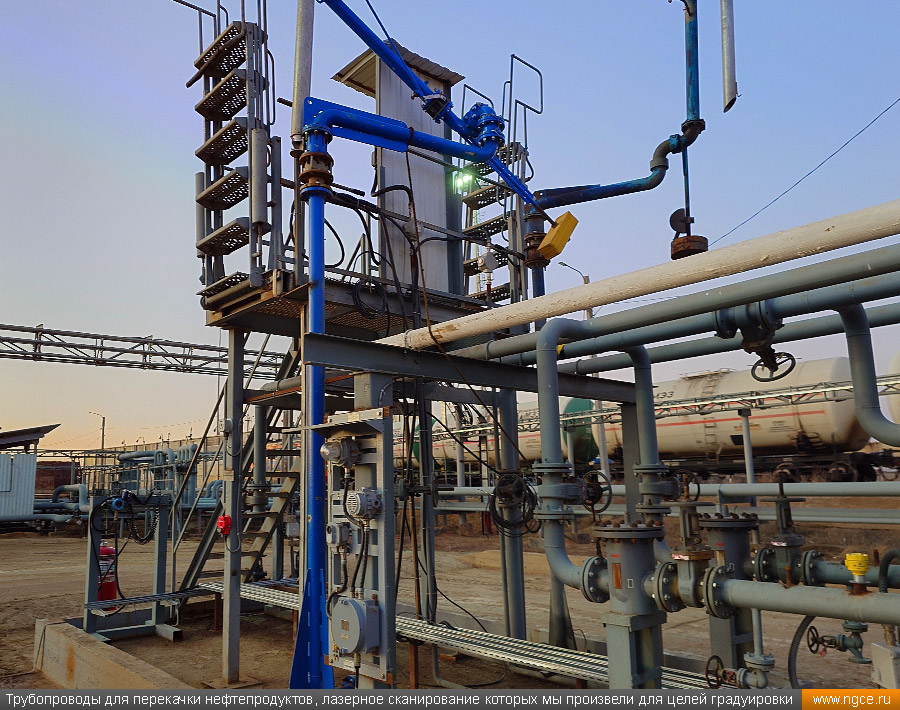

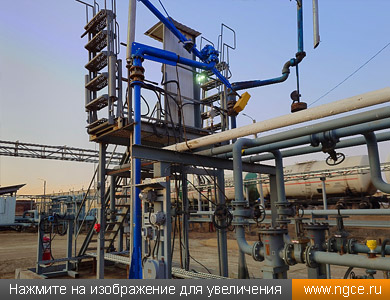

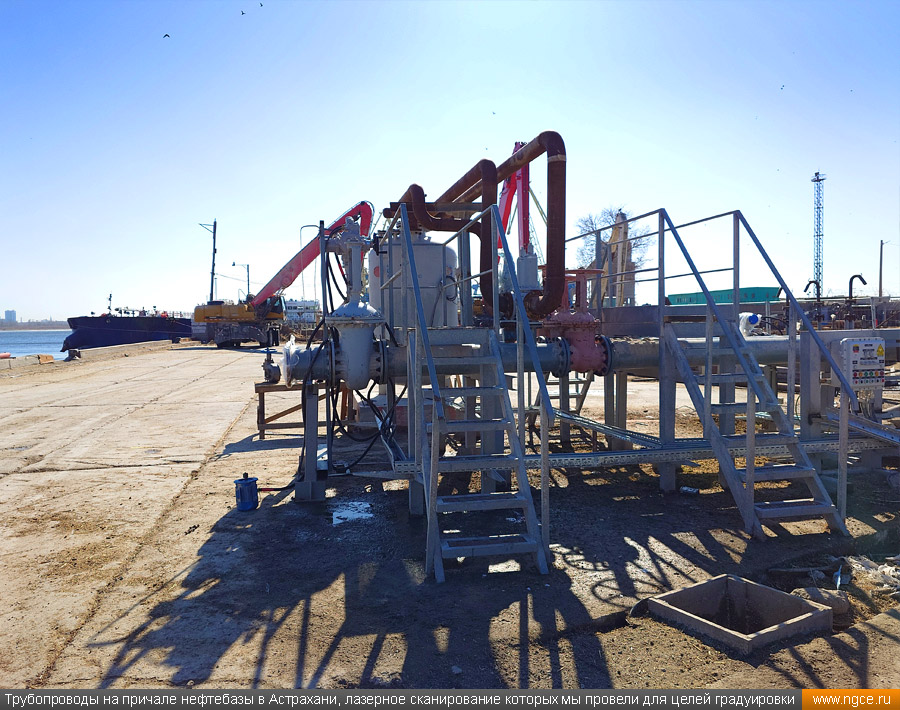

Наш Заказчик расширил свою инфраструктуру, добавив в свой парк резервуары и ветки трубопроводов для разгрузки и погрузки на нефтеналивные суда, а также в железнодорожные цистерны и автомобильные цистерны.

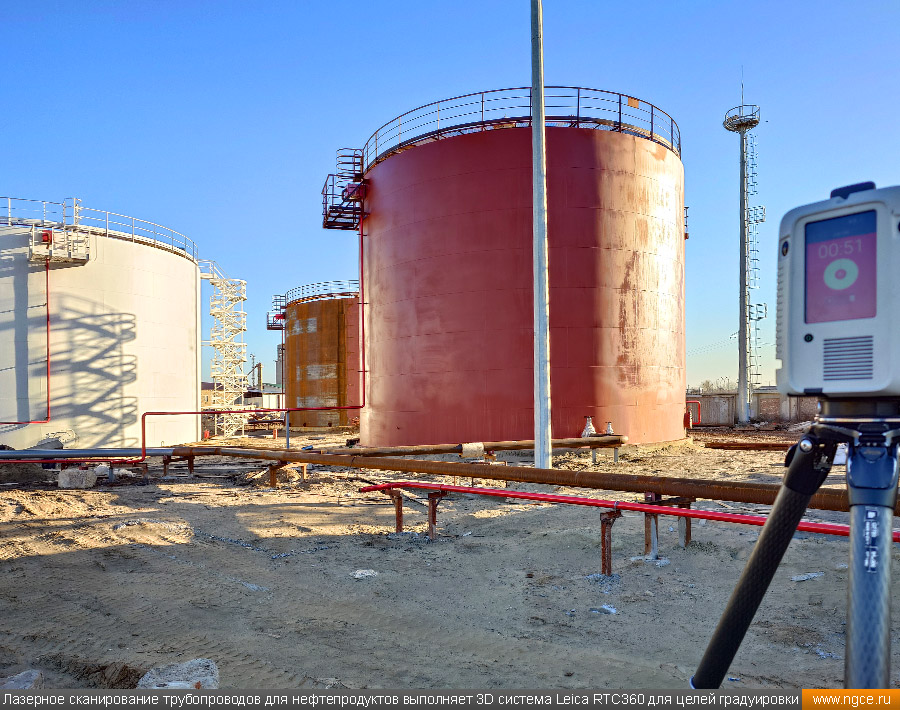

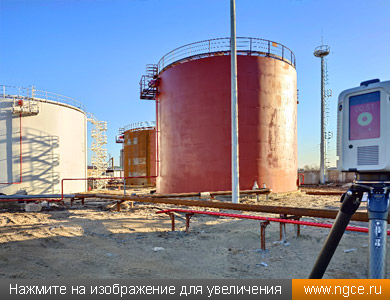

Обмерные работы на объекте были произведены методом лазерного сканирования. Наши специалисты оперативно выполнили все необходимые обмеры. Для данных целей отлично подошёл лазерный сканер Leica RTC360. Полевые работы были выполнены за 2 дня, а камеральный этап занял 10 дней.

Была выполнена точная градуировка трёх РВС и одного РВСП, а также точная градуировка трёх веток трубопроводов общей длинной около 2700 метров. Все работы были произведены нами по МИ 2800-2003 и ГОСТ Р 8.996-2020 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика калибровки электронно-оптическим методом».

Выполнение работ осложнило то, что у Заказчика не было проектных чертежей трубопроводов. Это повлекло за собой присвоение номеров и названий всей запорной арматуре и оборудованию на всех участках трубопроводов. Но и эта задача была успешно выполнена специалистами нашей компании.

Градуировочные таблицы резервуаров РВС и РВСП

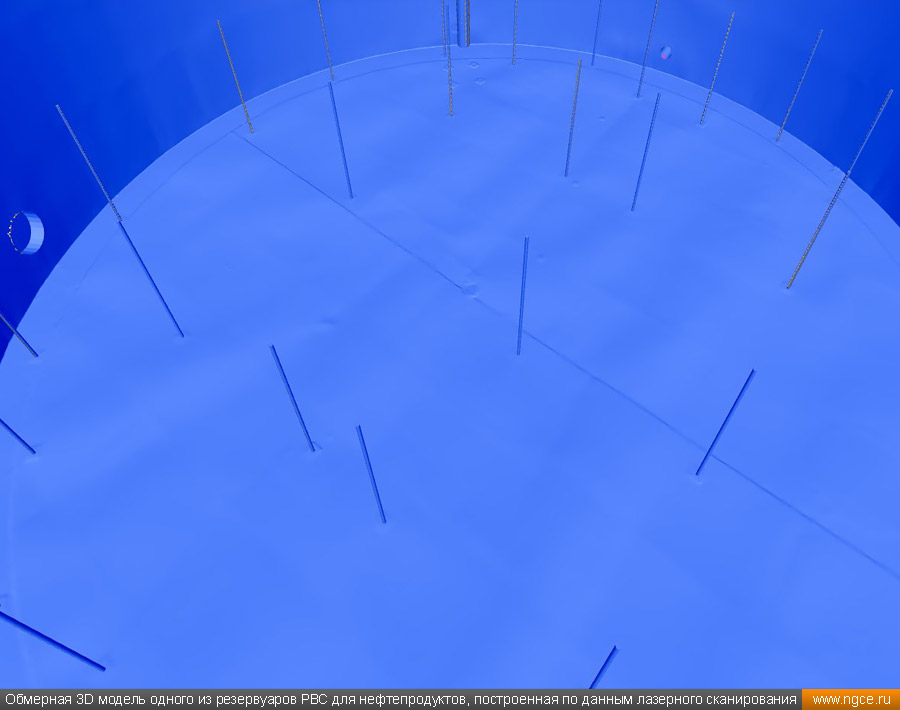

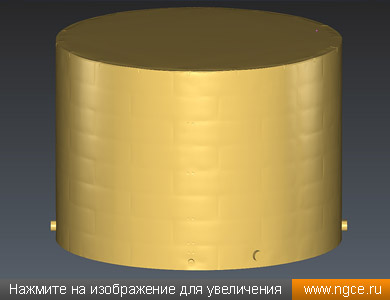

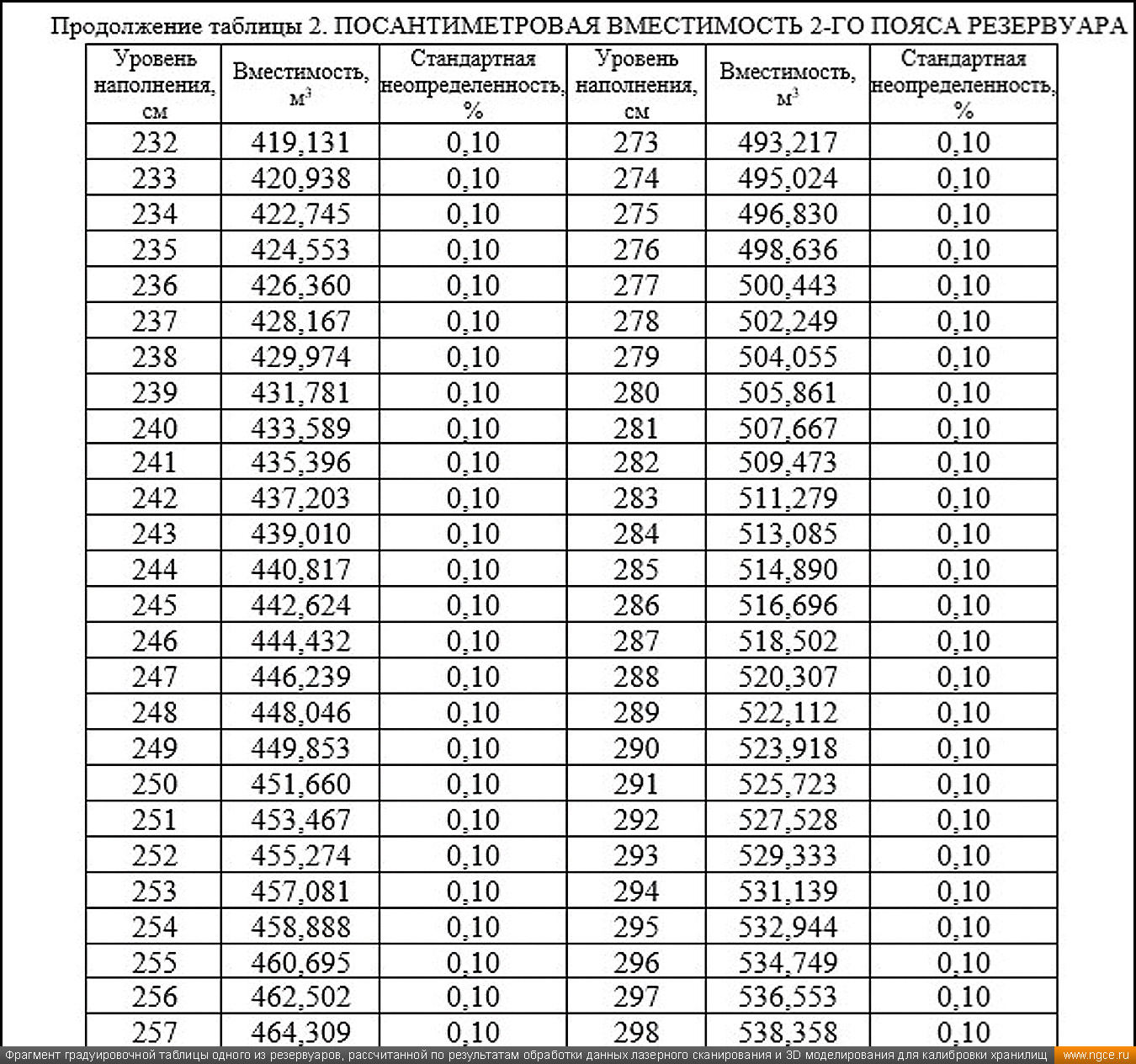

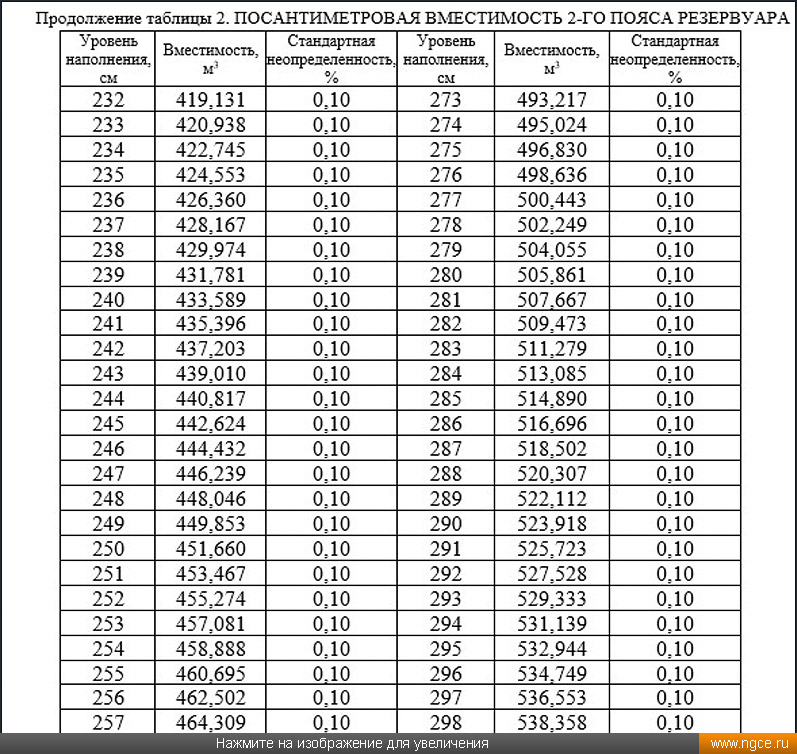

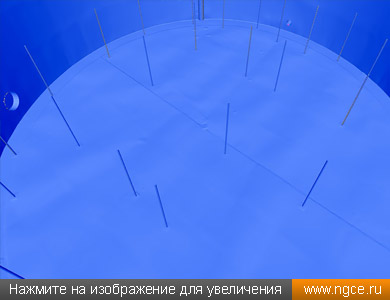

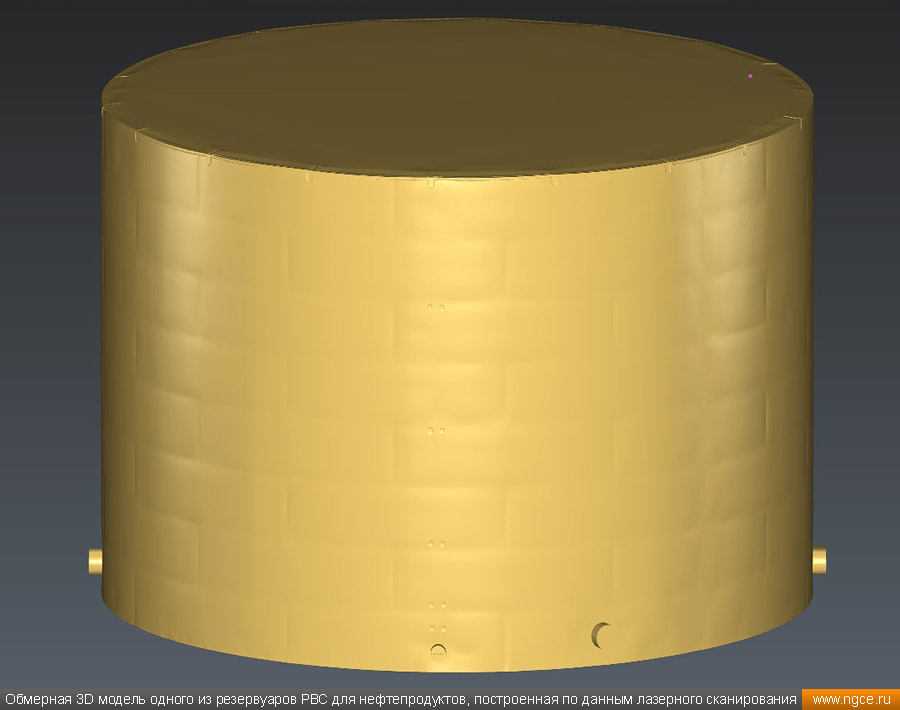

Ниже можно посмотреть пример фрагмента градуировочной таблицы резервуара типа РВС, рассчитанной нашими специалистами по данным произведённых лазерного сканирования и 3D моделирования:

Градуировочные таблицы трубопроводов

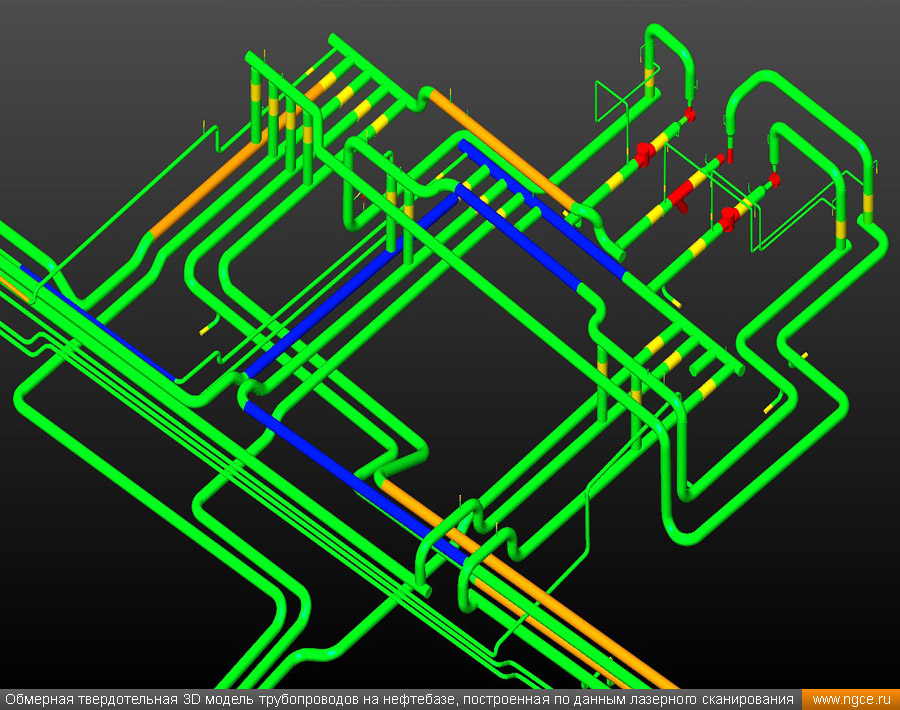

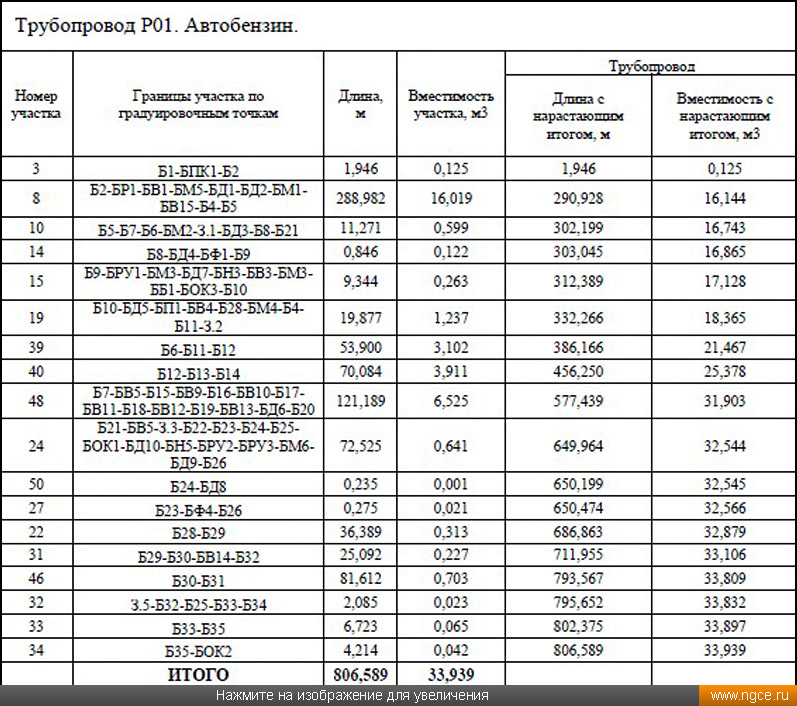

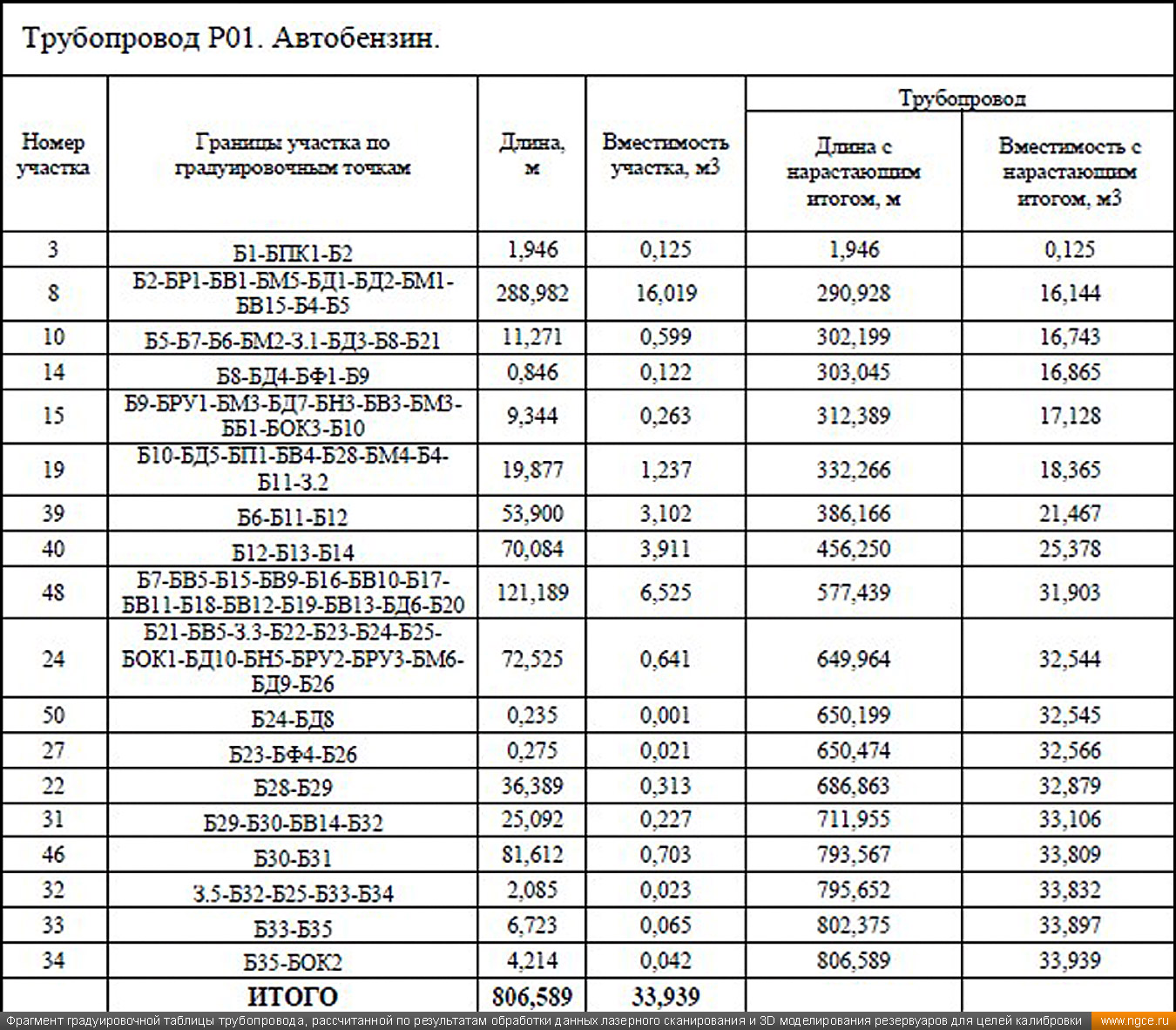

Ниже можно посмотреть пример фрагмента градуировочной таблицы нефтепродуктопровода, рассчитанной нашими специалистами по данным проведённых лазерного сканирования и 3D моделирования:

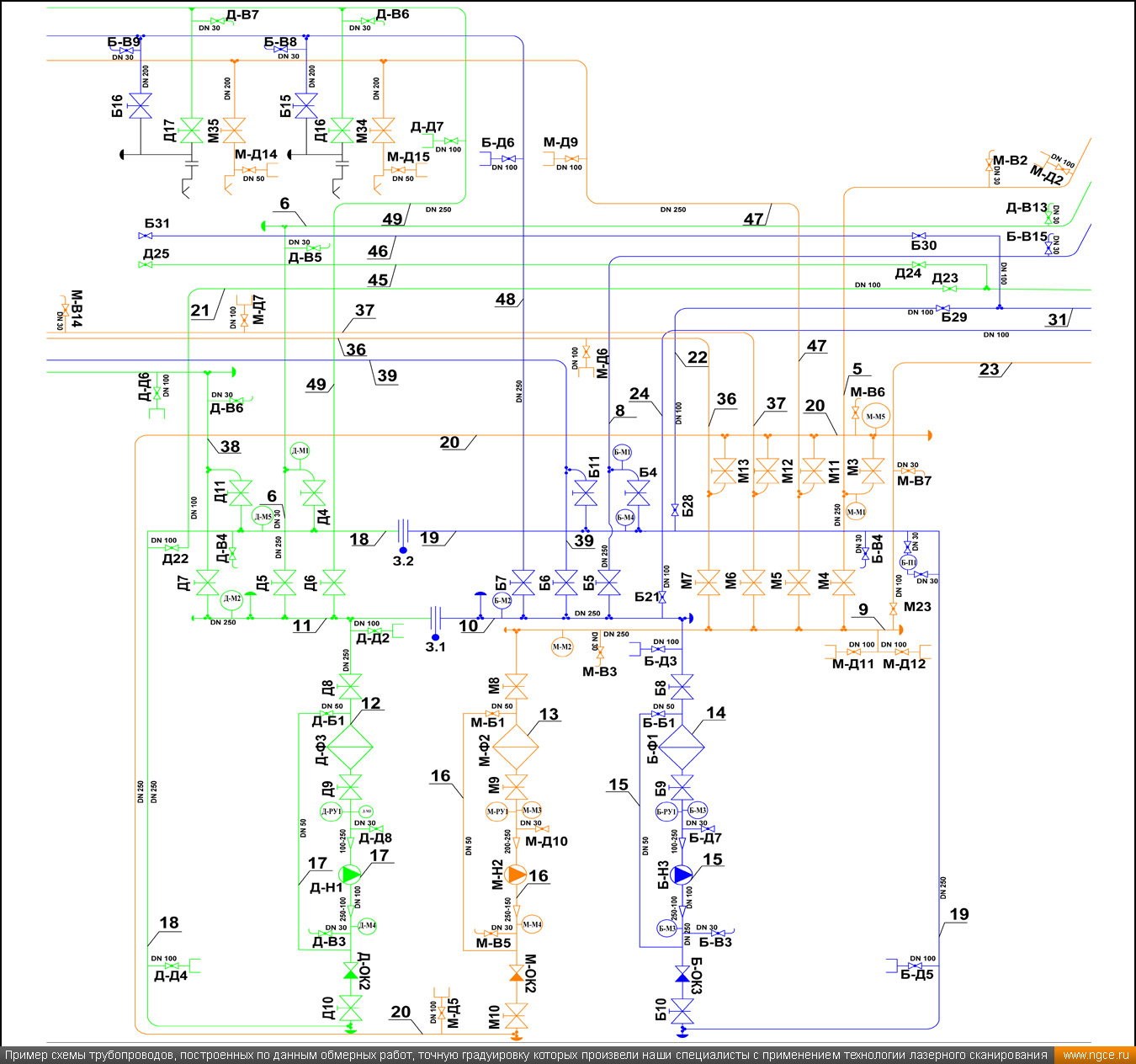

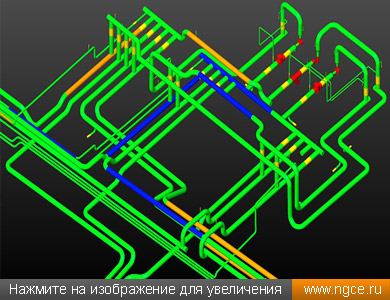

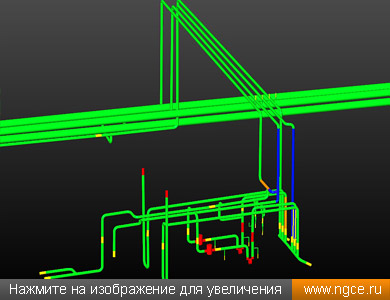

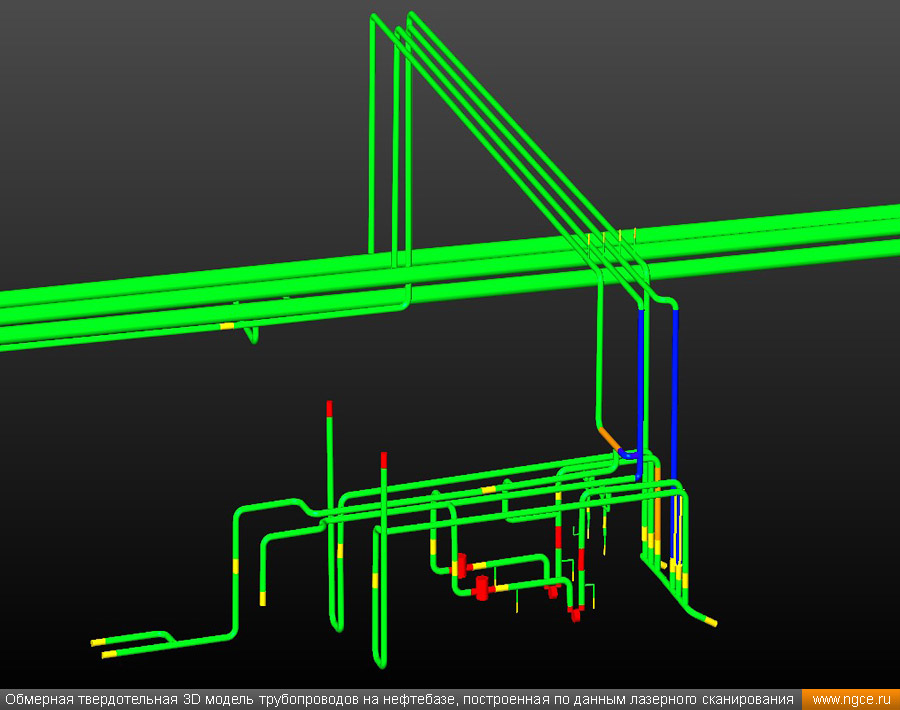

Также вы можете посмотреть ниже на схему трубопровода:

Преимущества лазерного сканирования при градуировке резервуаров и трубопроводов

Огромным и важнейшим преимуществом лазерного сканера при градуировке резервуаров и трубопроводов, в отличие от классического тахеометра, нивелира или мерной ленты, является возможность учесть любую форму резервуара или трубопровода, что значительно повышает точность измерений и ускоряет полевые обмеры в десятки раз.

Кроме того, современные 3D лазерные сканеры и методики калибровки позволяют проводить обмерные работы при градуировке резервуаров и трубопроводов практически в любую погоду. Это также является неоспоримым преимуществом перед объёмным методом градуировки резервуаров, когда нужно ждать весенне-летнего периода.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Градуировка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
