3D сканирование и моделирование здания Музея транспорта Москвы (часть 2)

Специалисты инженерного предприятия «НГКИ» крайне оперативно выполнили проект по лазерному сканированию и построению 3D модели части внутреннего пространства уникального здания Музея транспорта Москвы, которое представляет собой памятник архитектуры советского авангарда, для целей подготовки проекта его реконструкции и внутреннего обустройства. Это уже вторая наша работа, выполненная на данном объекте. В этот раз задача была сравнительно небольшой, но очень срочной: нашим специалистам необходимо было в кратчайшие сроки произвести обмерные работы и построить точную обмерную 3D модель въездной группы и рельсов для целей проектирования подвижной декорации.

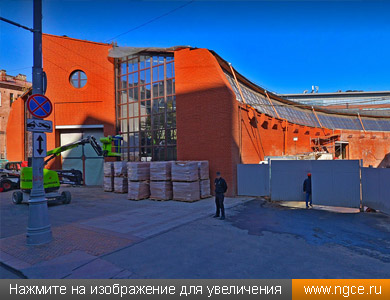

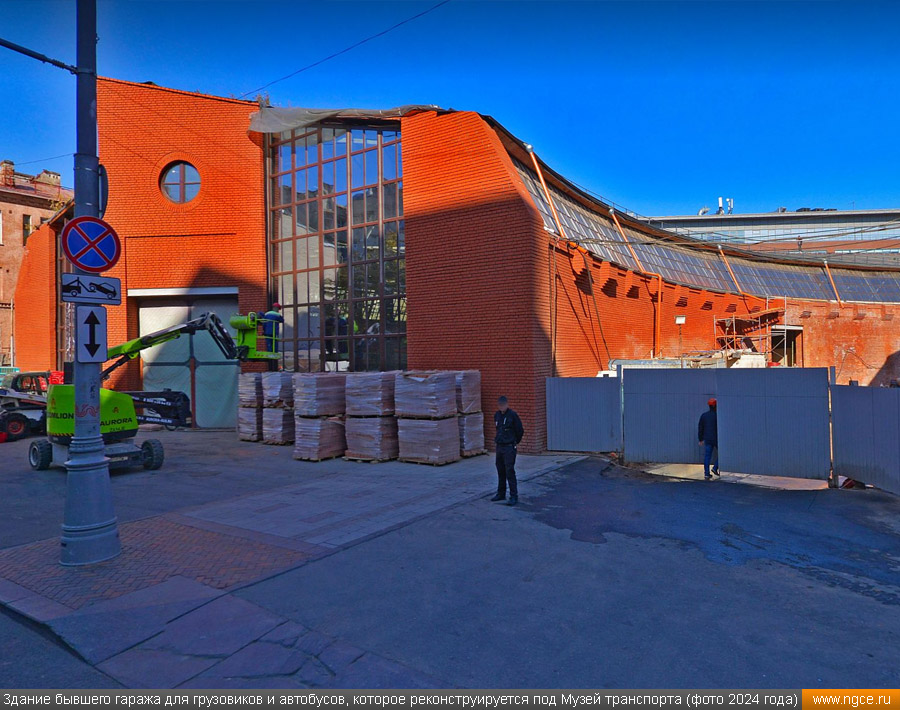

Краткая историческая справка о здании на Новорязанской улице, дом 27

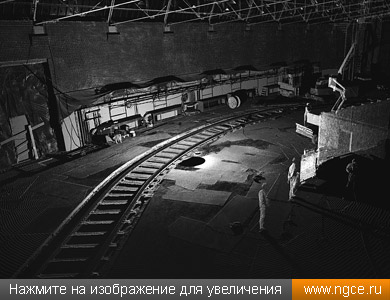

Данное здание было построено в 1926–1929 годах из кирпича в форме подковы, вдоль изгиба которой располагались парковочные места для грузовиков. Благодаря соавтору Константина Мельникова инженеру Владимиру Шухову, изобретателю конструкций пространственных плоских ферм, для гаража на Новорязанской улице были разработаны несущие конструкции, не требовавшие большого количества опор. Это помогло увеличить вместительность здания.

Такая система позволила компактно разместить максимальное количество автомобилей, а также при этом обеспечить их беспрепятственный въезд и выезд. Вместимость гаража составляла 250 автомобилей.

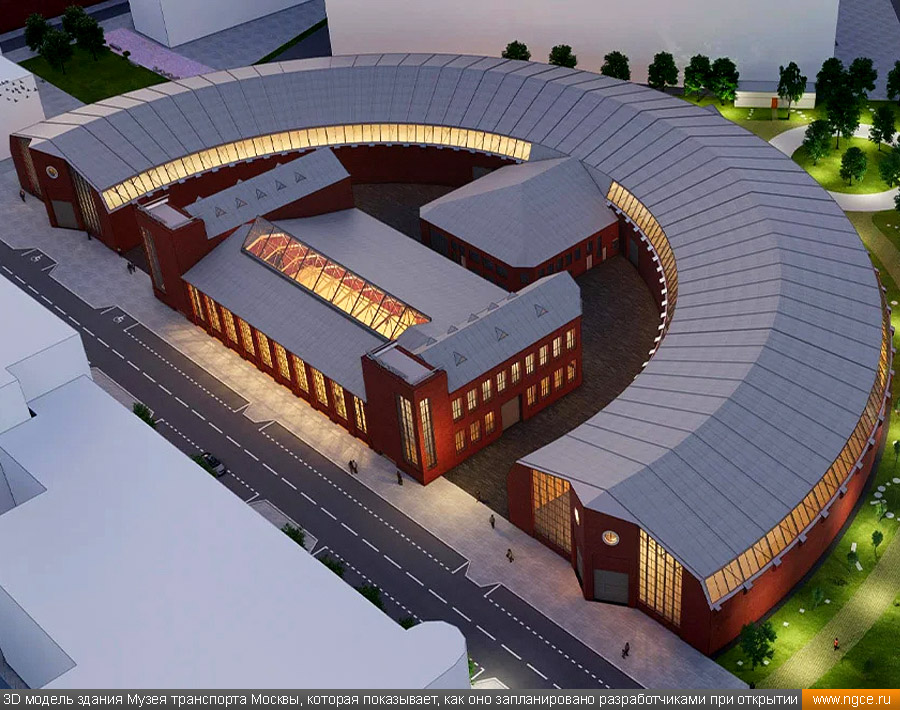

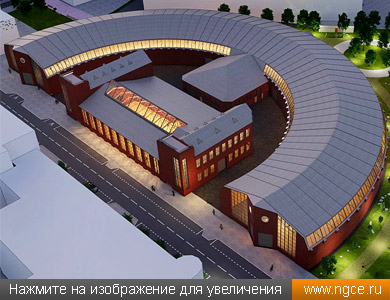

В советский период здание использовалось сначала как гараж, а затем уже как автобусный парк. В 2000-х годах здание было полностью освобождено от своих первоначальных функций и фактически никак не использовалось, а только ветшало. В связи с этим несколько лет назад было принято решение создать в нём современный Музей транспорта Москвы, для чего стало необходимо произвести масштабную реконструкцию и серьёзный ремонт.

Лазерное сканирование и построение 3D модели части внутреннего пространства здания

Нашему Заказчику очень понравился результат работ, выполненных нашими специалистами некоторое время назад, и поэтому они решили обратиться в нашу компанию снова, и перед нами была поставлена новая задача!

Ознакомиться с проектом, выполненным нами ранее в реконструируемом историческом здании Музея транспорта Москвы, можно, перейдя по следующей ссылке на соответствующую статью на нашем сайте, которая называется:

«Лазерное сканирование и 3D моделирование здания Музея транспорта Москвы».

Новая же задача была обозначена следующим образом: в том же внутреннем пространстве Музея транспорта Москвы нашим специалистам необходимо было отсканировать и построить трёхмерную модель въездной группы и рельсов для проектирования подвижной декорации. Требуемая точность обмерной 3D модели, как и в предыдущий раз, также составила 10 мм.

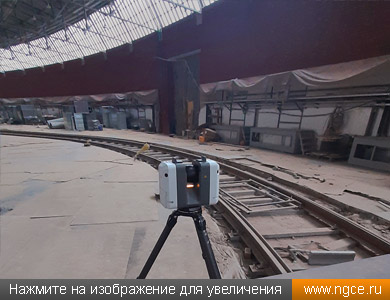

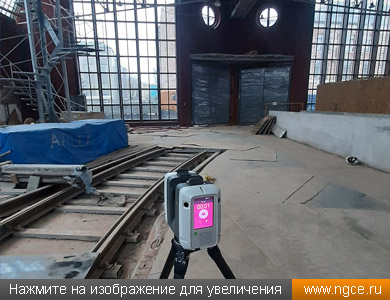

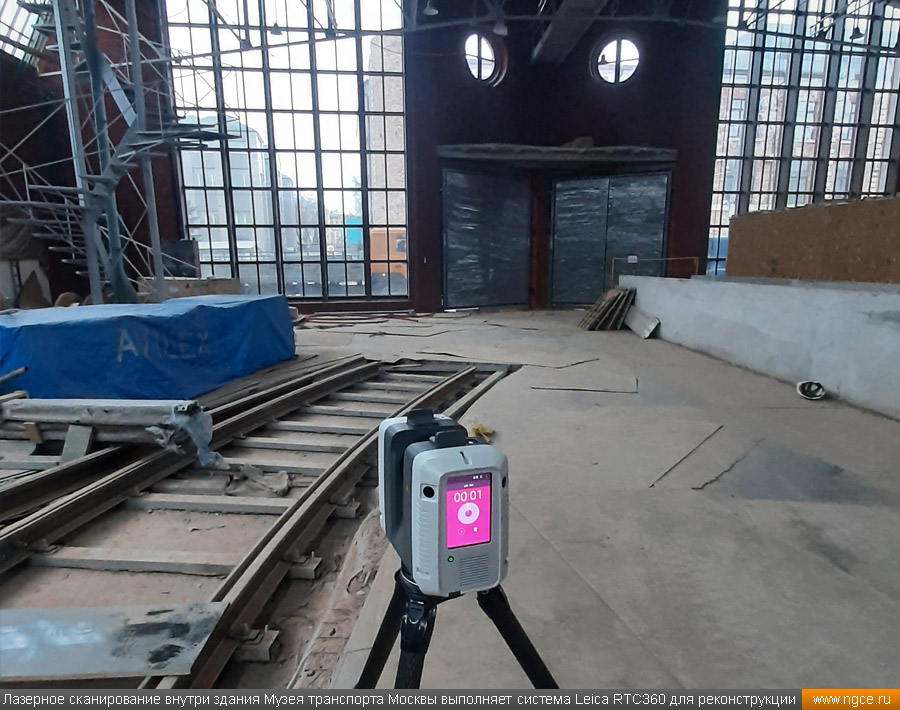

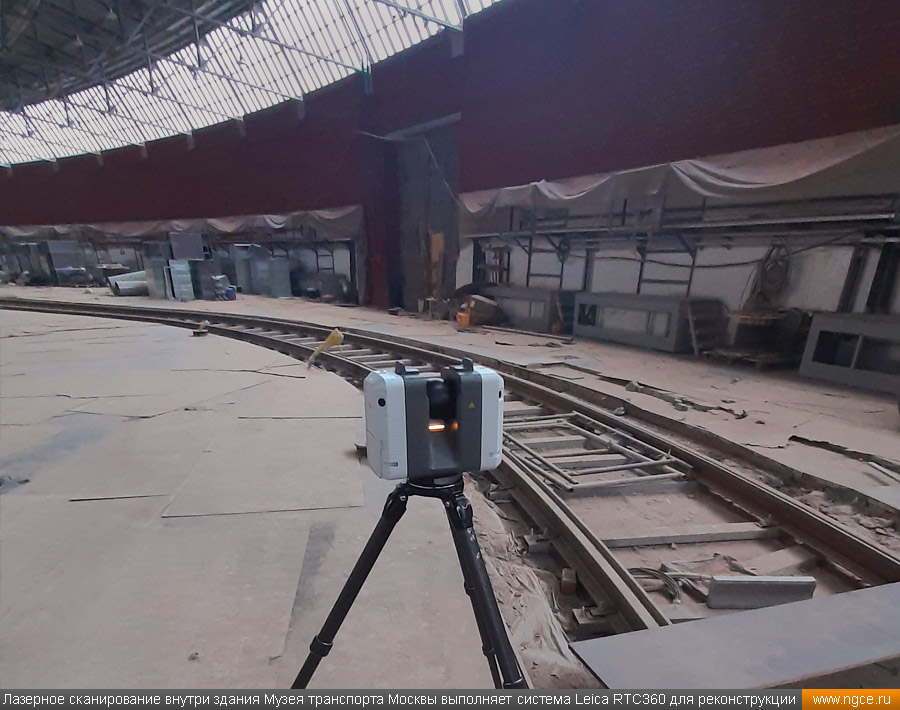

Данная задача была сравнительно небольшой, но зато очень срочной. Обмерные работы были произведены методом наземного лазерного сканирования при помощи 3D сканера Leica RTC360. Полевой этап работ занял всего лишь пару часов.

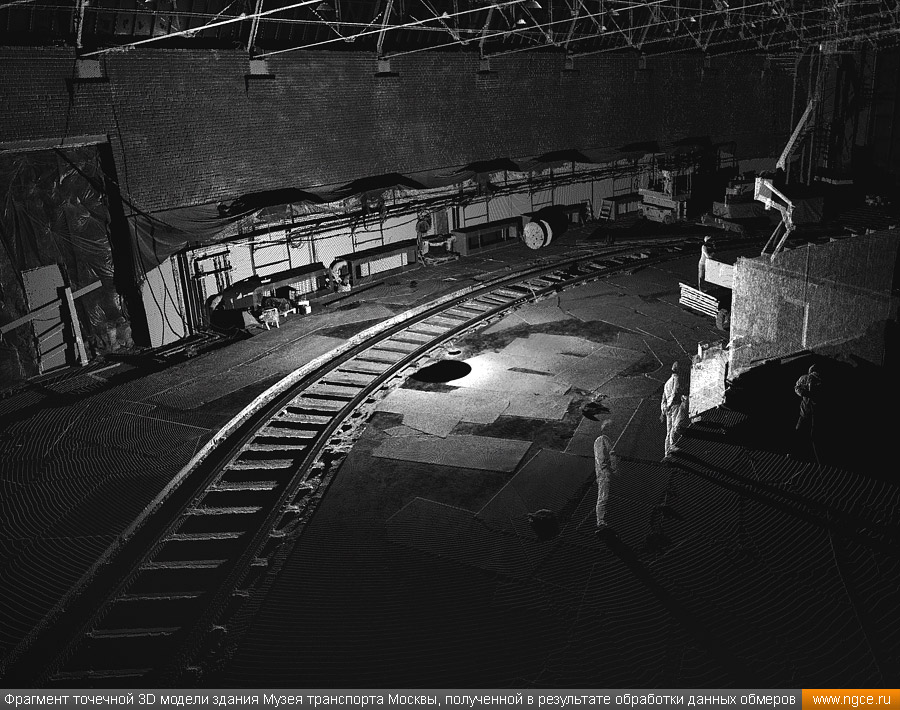

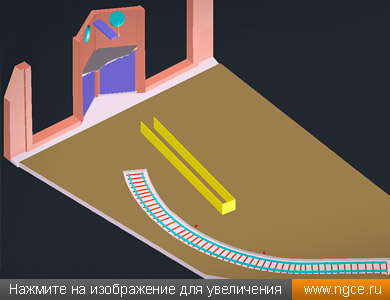

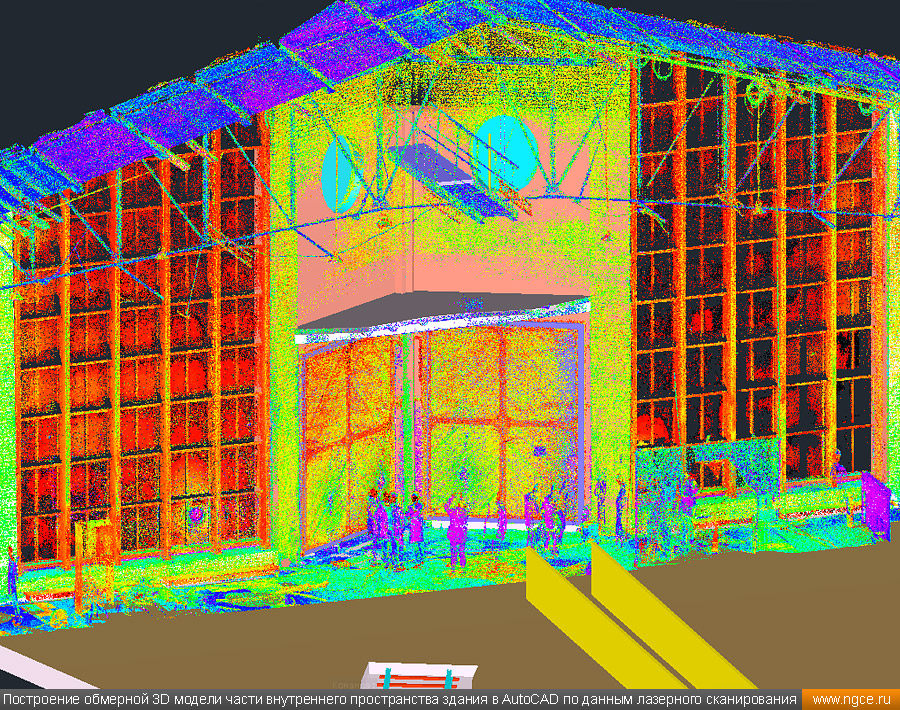

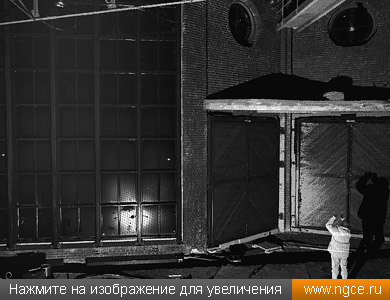

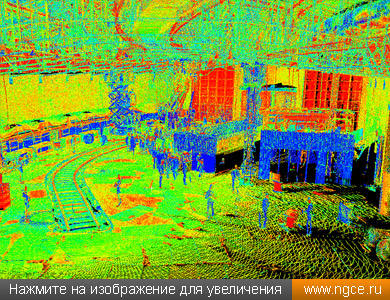

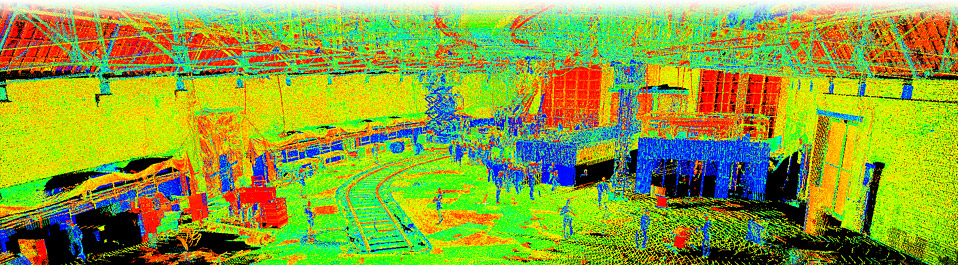

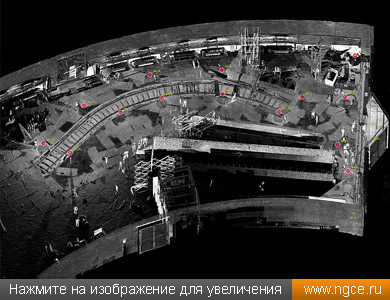

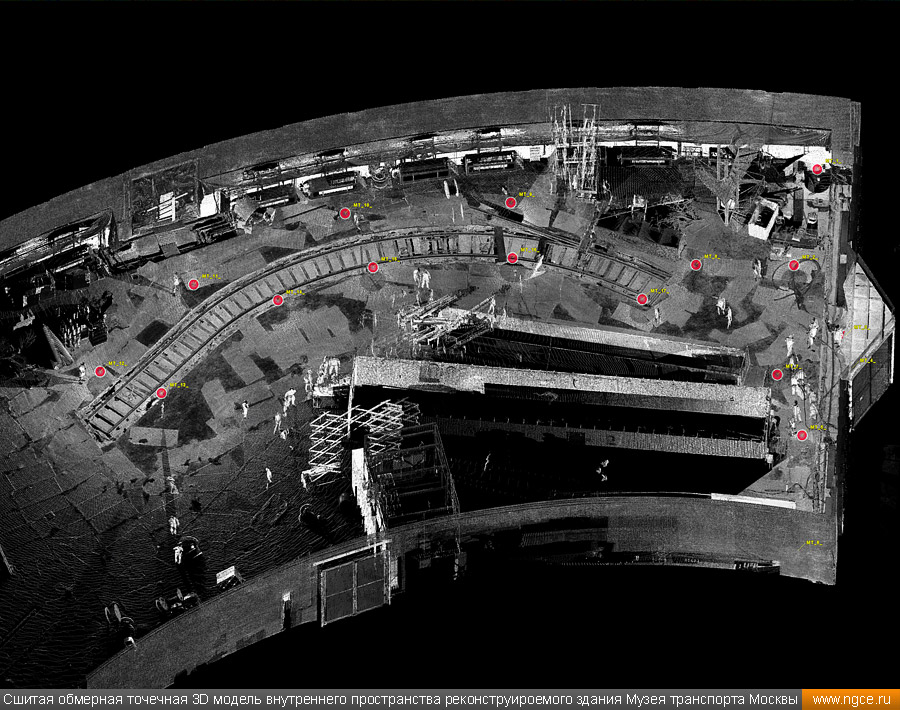

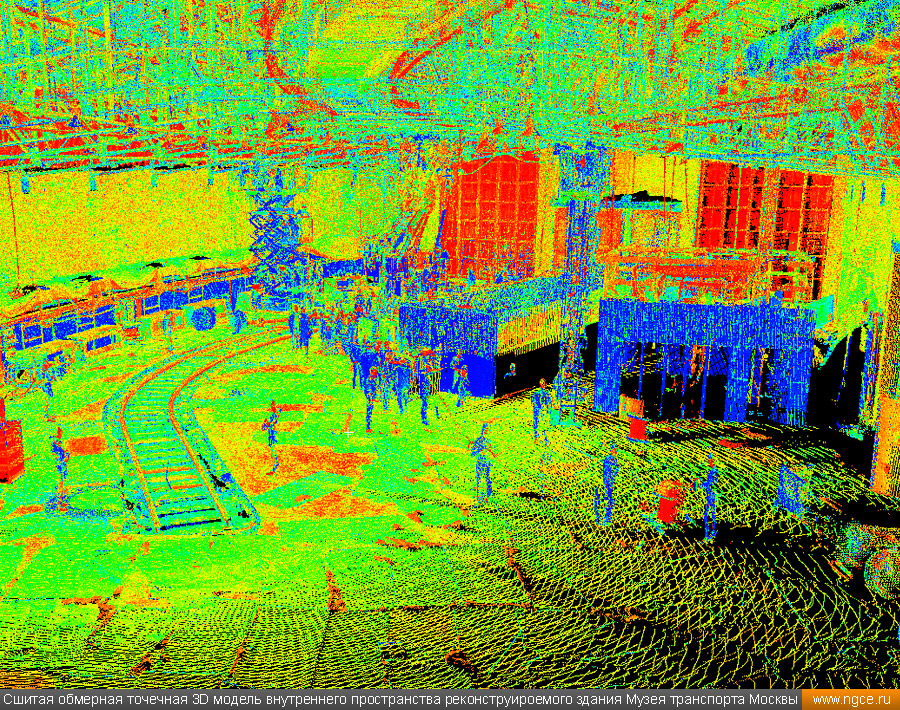

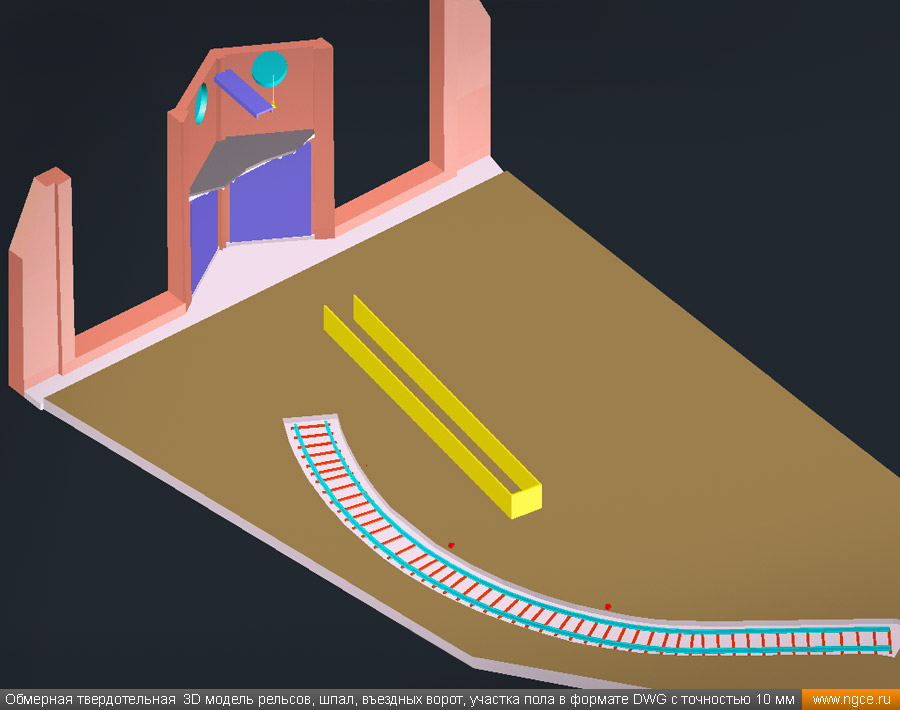

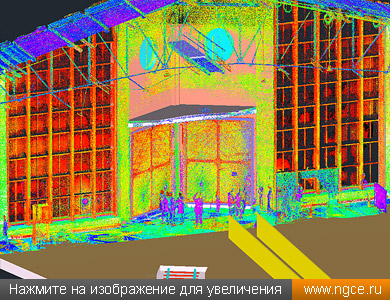

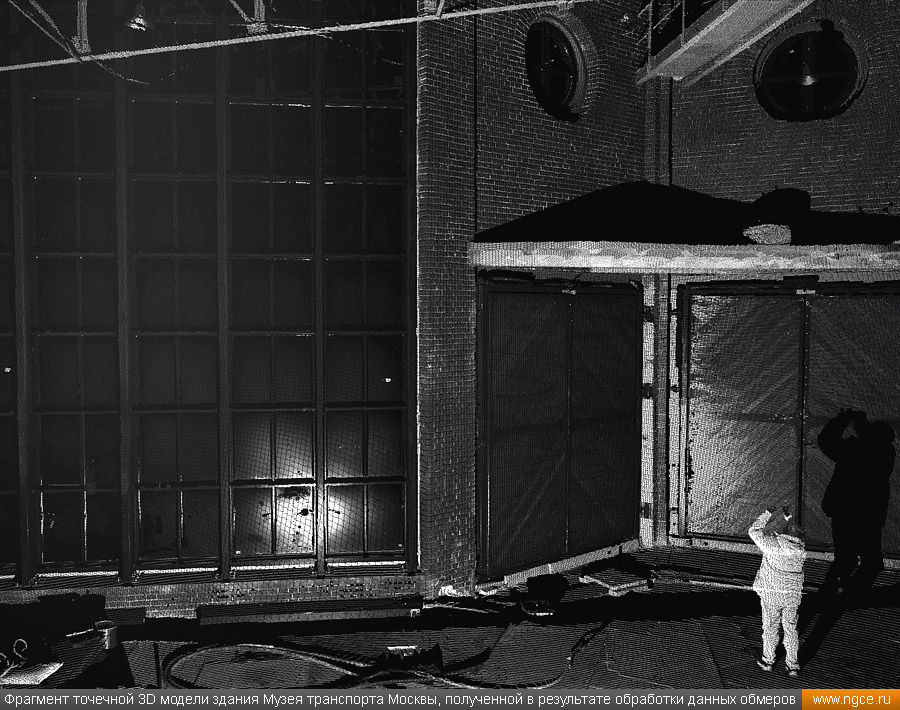

На камеральном этапе была осуществлена сшивка сканов в единое облако точек, а также проведена его обработка и очистка от посторонних шумов и объектов. На финальной стадии работ по проекту нашими специалистами была построена точная обмерная 3D модель необходимого пространства и конструкций в здании музея. Уже на следующий день Заказчик получил трёхмерную обмерную твердотельную модель рельсов, шпал, въездных ворот, участка пола в формате DWG (AutoCAD) с требуемой точностью 10 мм.

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
