Лазерное сканирование и 3D моделирование цеха химического завода в Дзержинске для проектирования реконструкции

Лазерное сканирование и 3D моделирование цеха химического завода

30.04.2025 г.

Специалисты инженерного предприятия «НГКИ» выполнили проект по лазерному сканированию и 3D моделированию участка цеха химического завода в городе Дзержинск Нижегородской области для целей осуществления проектных работ по реконструкции.

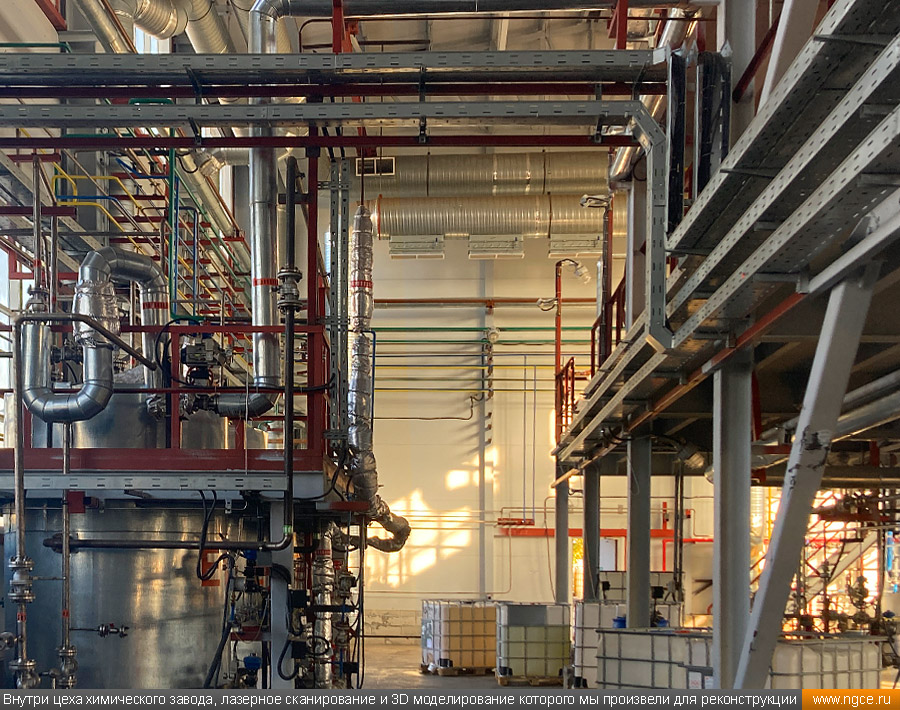

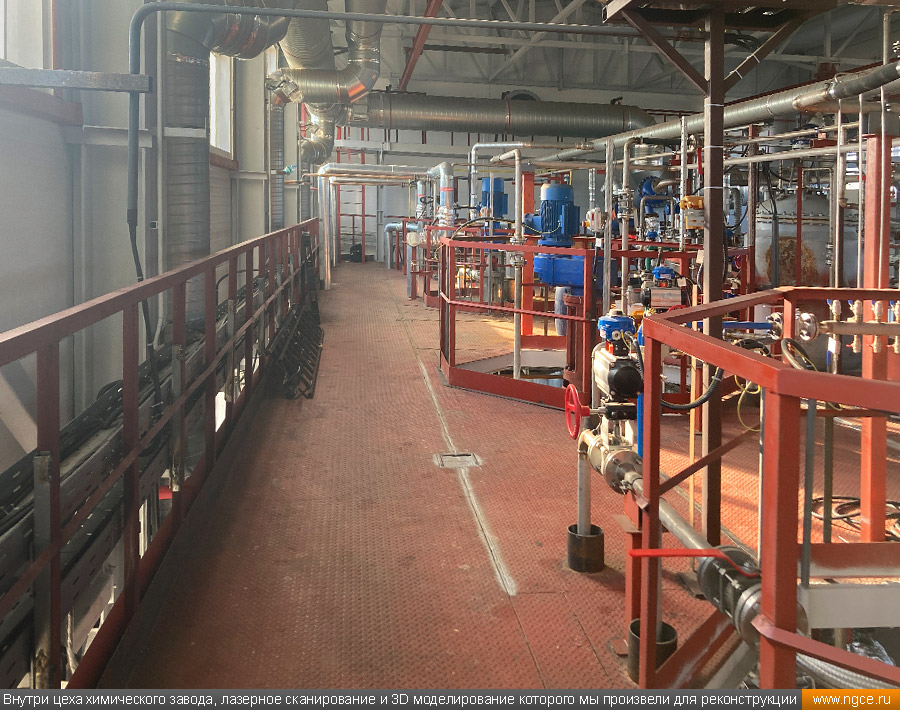

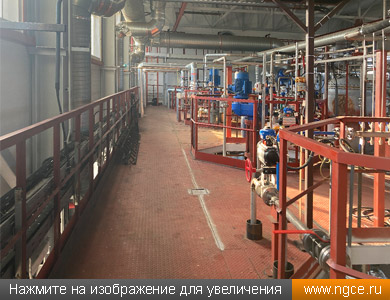

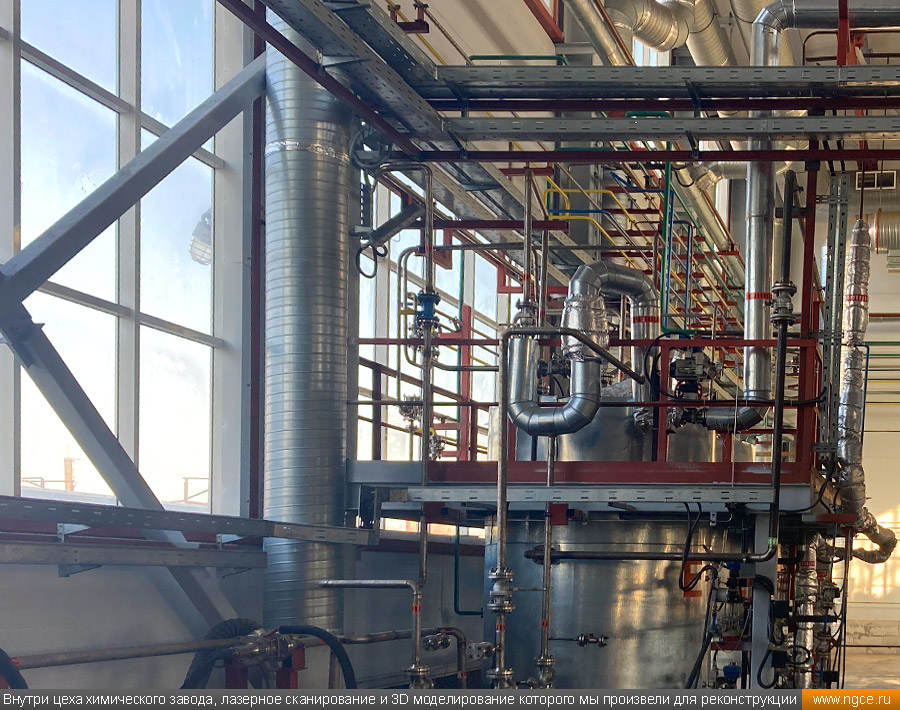

Внутри цеха химического завода, лазерное сканирование и 3D моделирование которого мы произвели для реконструкции Внутри цеха химического завода, лазерное сканирование и 3D моделирование которого мы произвели для реконструкции

Обмерные работы в цеху химического завода для целей проектирования

В «НГКИ» обратился один из наших постоянных Заказчиков — компания, которая занимается проектными работами на промышленных предприятиях — с просьбой выполнить лазерное сканирование, а затем построить по данным съёмки точную обмерную 3D модель участка цеха на химическом заводе в Дзержинске.

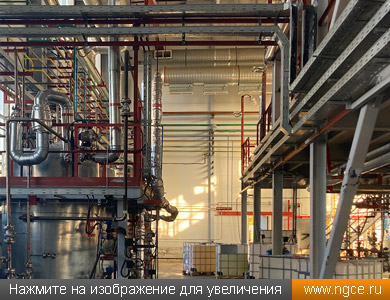

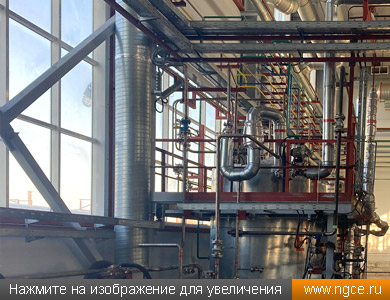

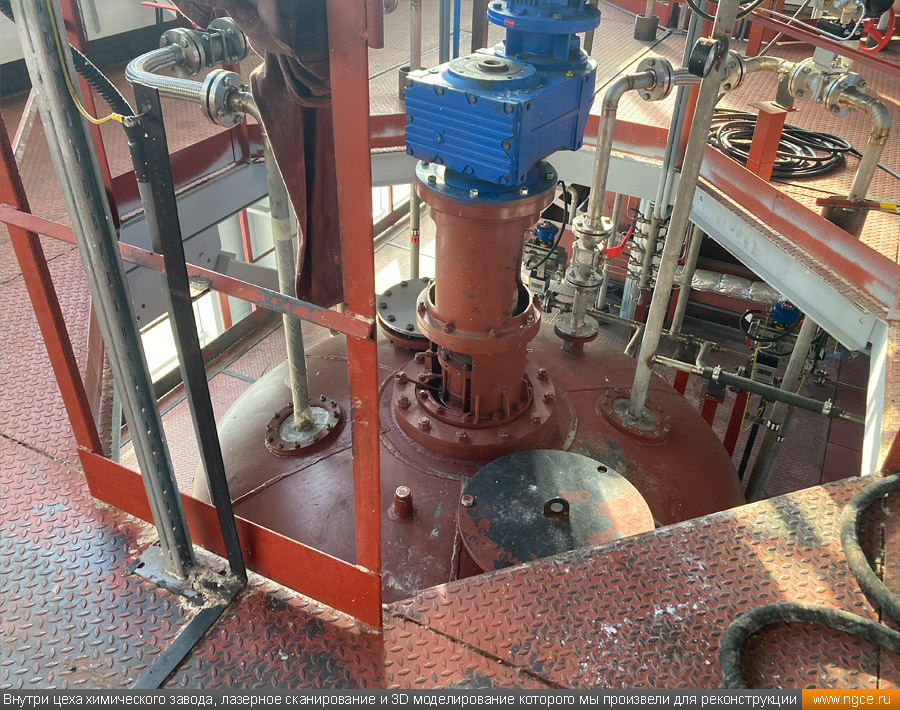

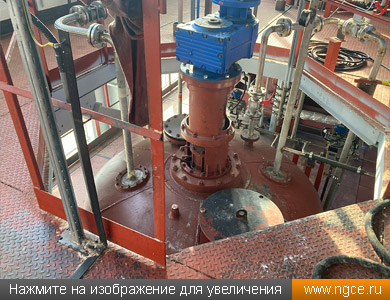

Внутри цеха химического завода, лазерное сканирование и 3D моделирование которого мы произвели для реконструкции Внутри цеха химического завода, лазерное сканирование и 3D моделирование которого мы произвели для реконструкции

Обмерные работы проводились нашими специалистами на большом участке цеха площадью порядка 600 квадратных метров и заняли один рабочий день, даже несмотря на тот факт, что всё это время производство не останавливалось ни на минуту.

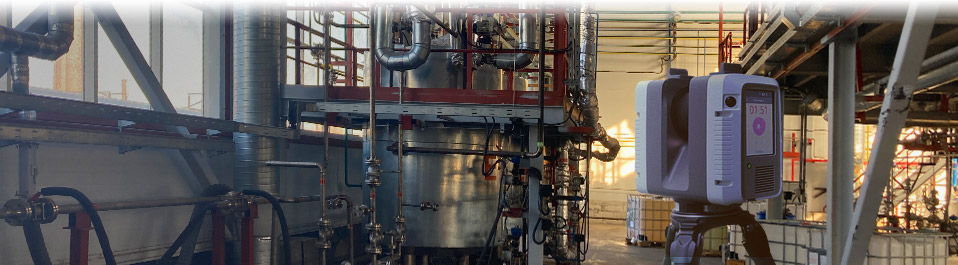

Лазерное сканирование осуществлялось компактным и лёгким, но в то же время очень точным и производительным 3D сканером Leica RTC360. В общей сложности нашими специалистами было выполнено 75 сканов.

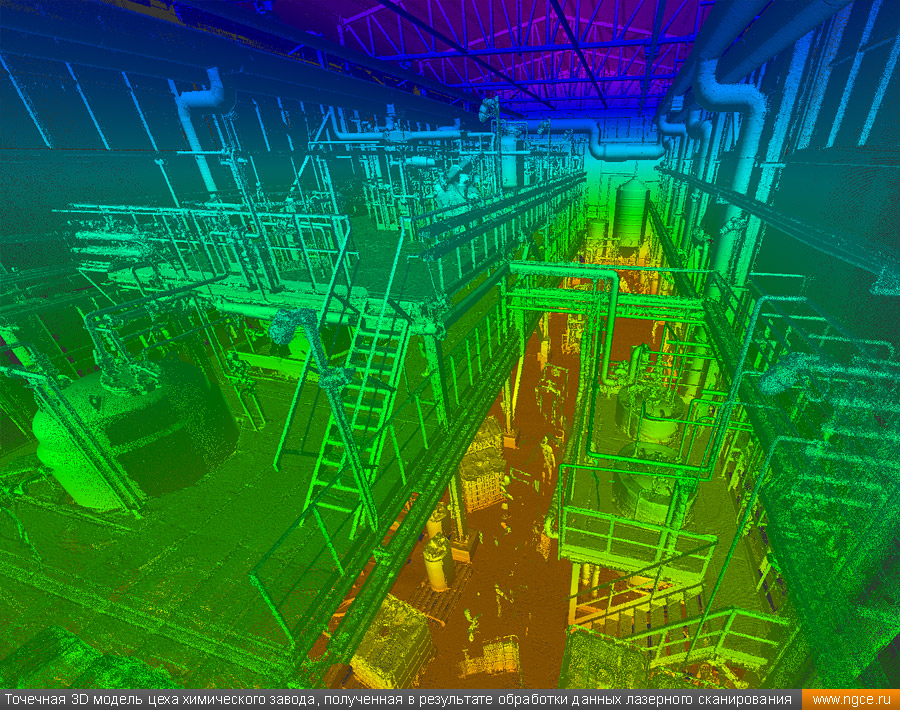

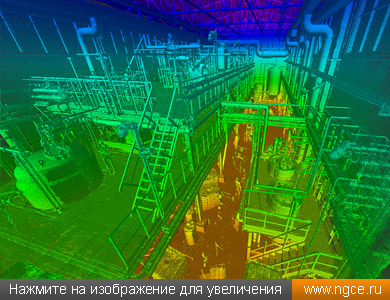

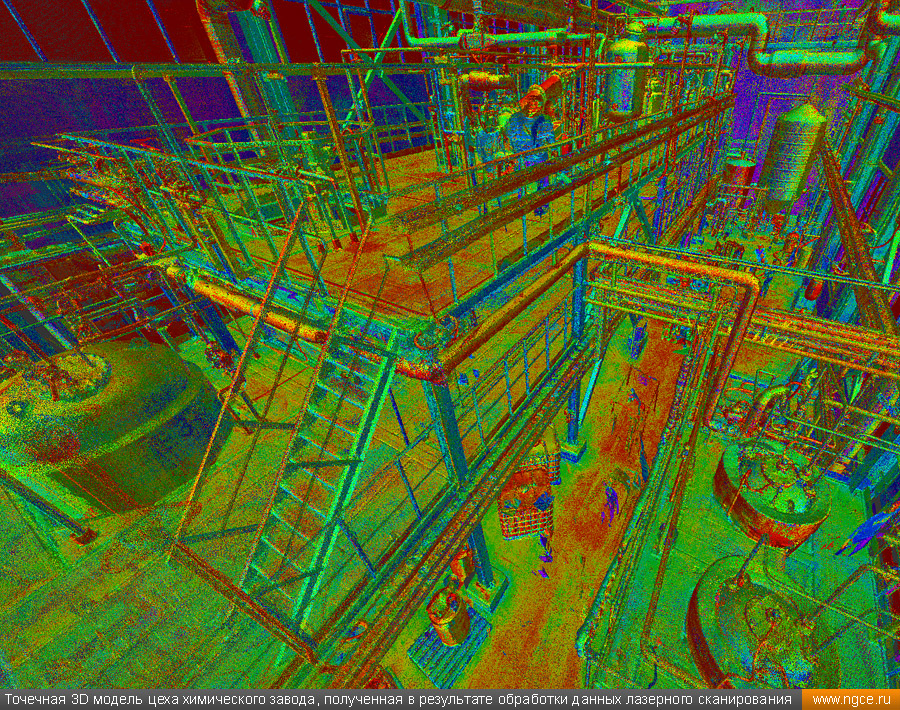

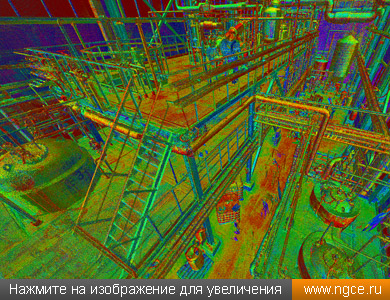

Точечная 3D модель цеха химического завода, полученная в результате обработки данных лазерного сканирования Точечная 3D модель цеха химического завода, полученная в результате обработки данных лазерного сканирования

Сшивка облаков точек и построение обмерной 3D модели цеха в AutoCAD

На камеральном этапе были проведены обработка и очистка всех полученных сканов от посторонних шумов, а также их сшивка в единую точечную модель. Далее по этим данным нами была построена максимально подробная и точная твердотельная цифровая 3D модель участка цеха в формате DWG (AutoCAD).

Работы по созданию трёхмерной цифровой модели объекта длились 3 недели из-за большого количества элементов, подлежащих моделированию. В результате нашими специалистами была получена трёхмерная цифровая модель объекта формате DWG (AutoCAD), содержащая более 5500 элементов. Эта 3D модель и была передана Заказчику.

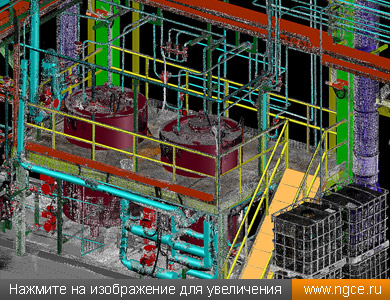

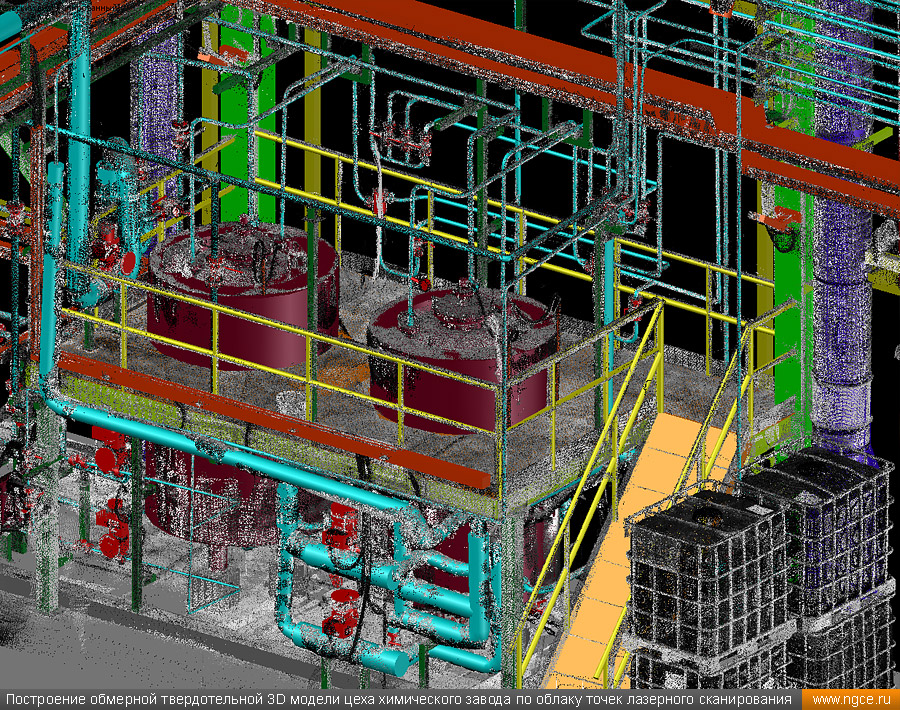

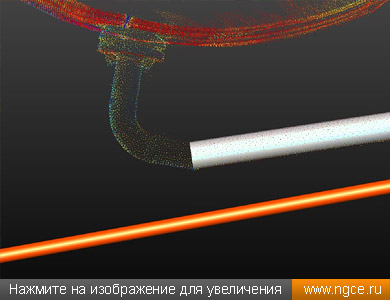

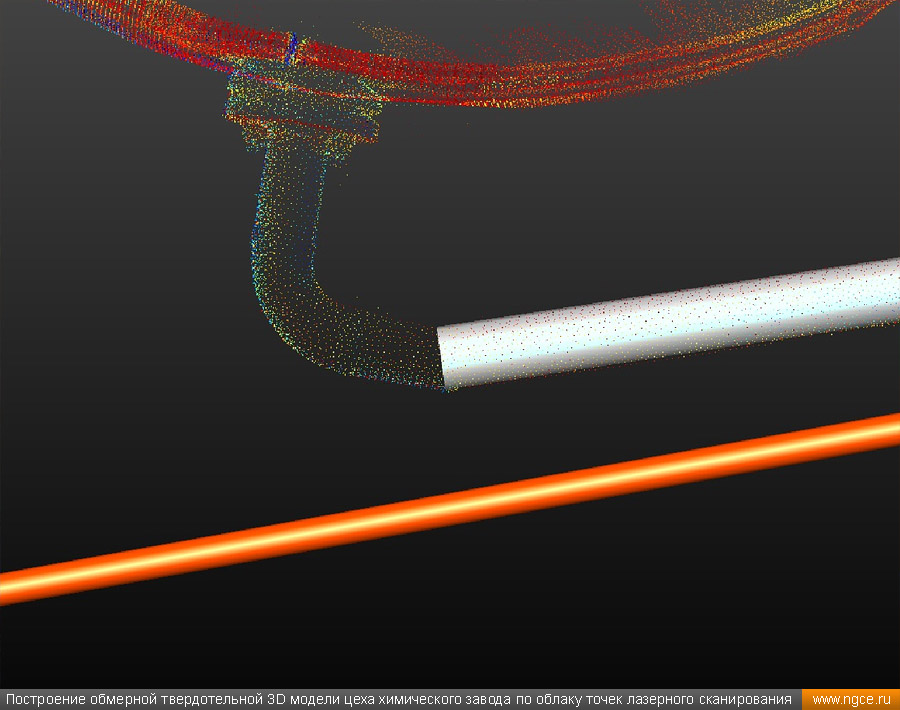

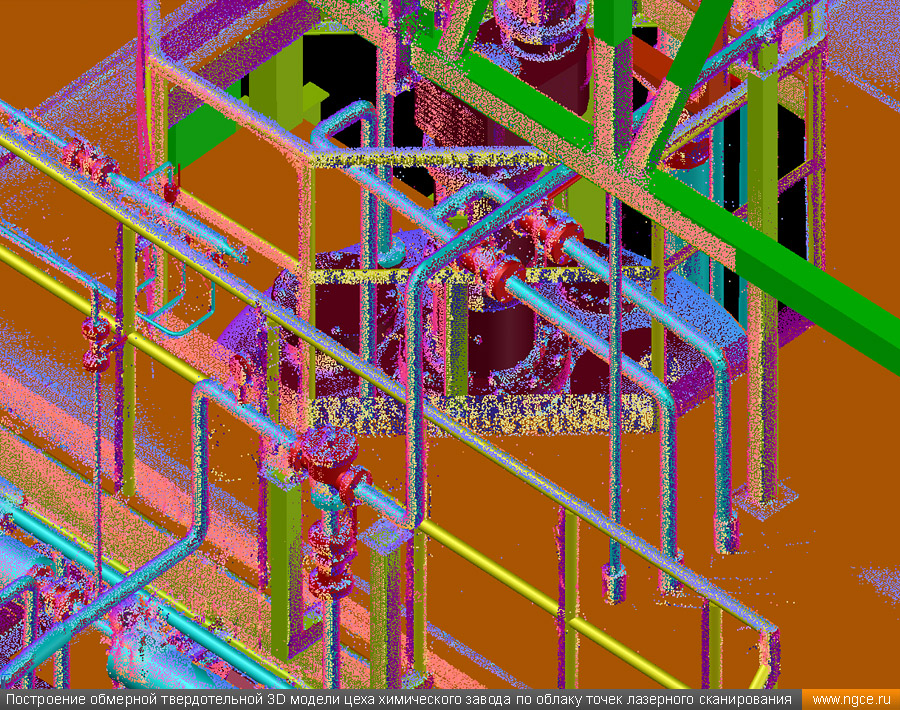

Построение обмерной твердотельной 3D модели цеха химического завода по облаку точек лазерного сканирования Построение обмерной твердотельной 3D модели цеха химического завода по облаку точек лазерного сканирования

Обмерная 3D модель цеха в формате DWG (AutoCAD)

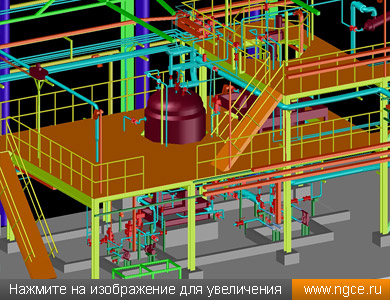

Примеры скриншотов итоговой обмерной 3D модели цеха химического завода, построенной нашими специалистами в формате DWG (AutoCAD) по данным выполненного лазерного сканирования, вы можете посмотреть ниже.

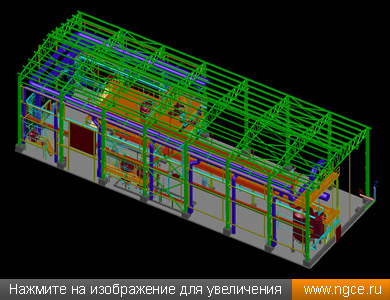

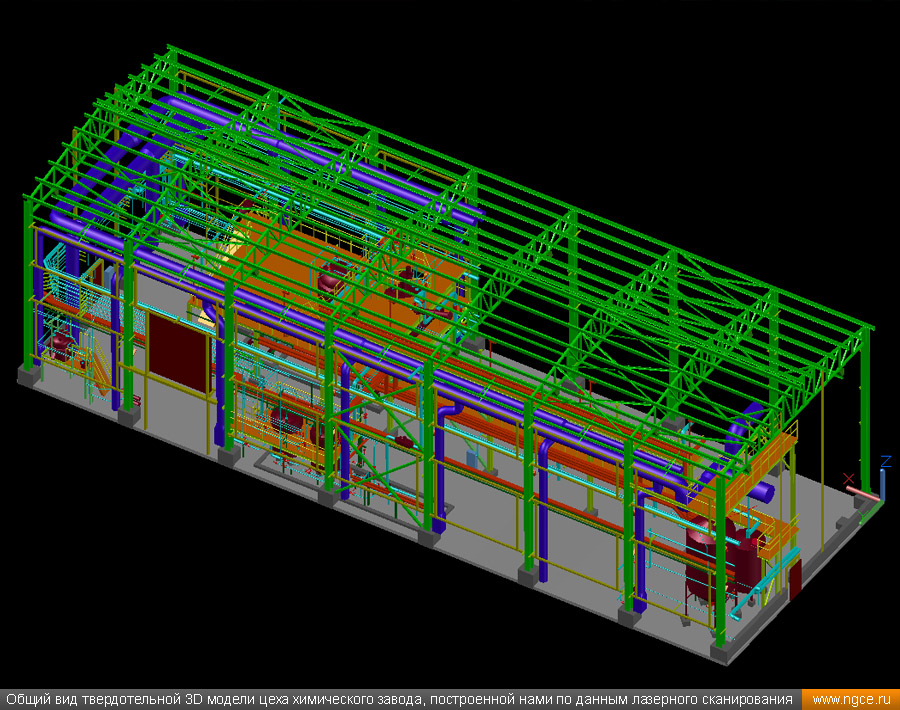

Построение обмерной твердотельной 3D модели цеха химического завода по облаку точек лазерного сканирования Общий вид твердотельной 3D модели цеха химического завода, построенной нами по данным лазерного сканирования

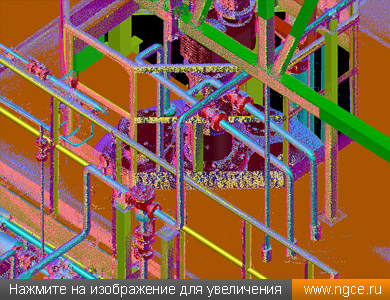

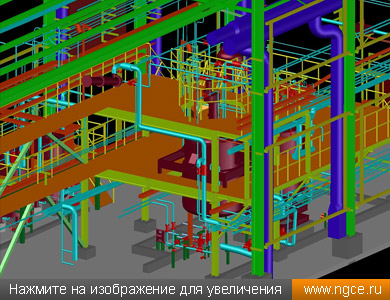

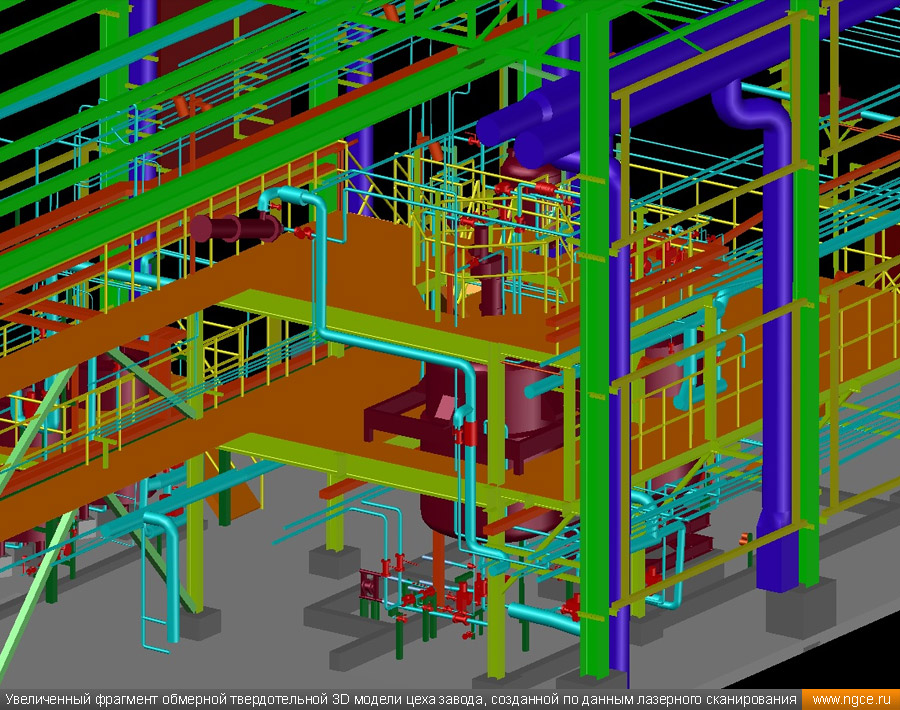

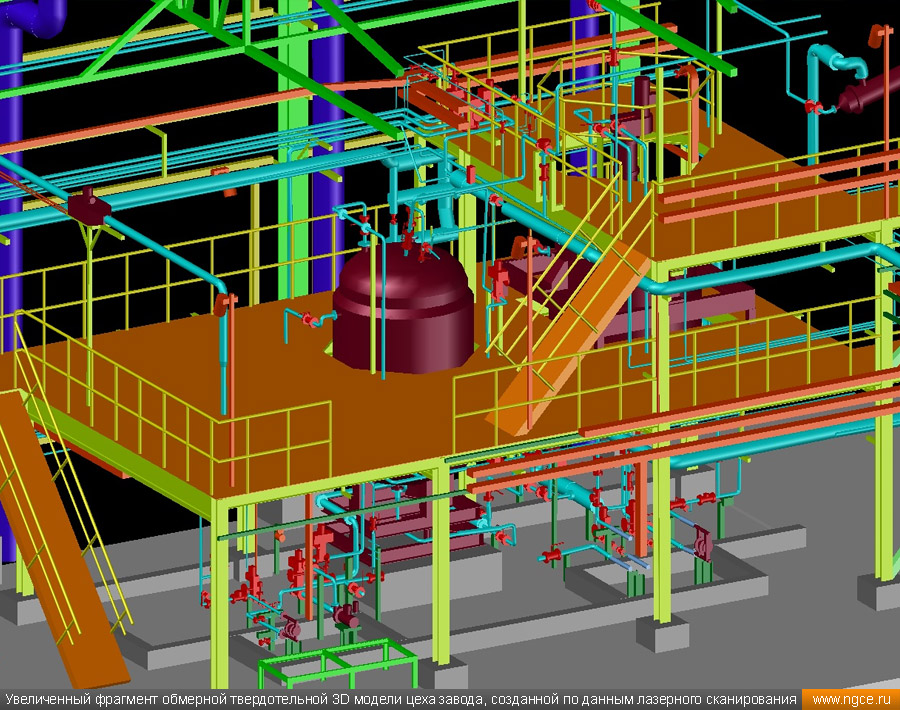

Увеличенный фрагмент обмерной твердотельной 3D модели цеха завода, созданной по данным лазерного сканирования Увеличенный фрагмент обмерной твердотельной 3D модели цеха завода, созданной по данным лазерного сканирования

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается производством 3D обмерных работ на объектах промышленности, энергетики и транспортной инфраструктуры. Наши специалисты при выполнении обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом 3D лазерного сканирования является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
