Лазерное сканирование высотки на Кудринской площади для целей ремонта

Инженерная компания «НГКИ» выполнила интересный проект по лазерному сканированию памятника архитектуры, объекта культурного наследия в самом центре Москвы — дома на Кудринской площади, одной из семи знаменитых «сталинских высоток». В народе это величественное и красивое здание известно как «Дом авиаторов» и «Высотка на Восстания», поскольку до 1992 года Кудринская площадь называлась площадью Восстания, а после сдачи дома в нём селились авиаконструкторы, лётчики и высокопоставленные сотрудники авиационных предприятий.

Краткая историческая справка о высотке на Кудринской площади

Проект здания был выполнен архитекторами мастерской №9 института «Моспроект» Михаилом Посохиным и Ашотом Мндоянцем, конструктором М.Н. Волхонским.

Дом состоит из трёх корпусов: центрального (24 жилых этажа, общая высота со шпилем — 156 метров) и двух боковых (по 18 этажей). Все три корпуса возвышаются над огромным стилобатом, в котором в советское время размещался крупнейший в городе магазин — «Гастроном №15», а также бомбоубежище, кафе, почта. В «Доме авиаторов» около 450 квартир.

Высотный дом на площади Восстания оформлен в стиле «сталинский ампир», или «советское ар-деко». Направление сочетает в себе элементы барокко, неоготики, классицизма и других стилей, а также характеризуется помпезностью, роскошным декором, обилием лепнины и скульптуры, а также использованием дорогих натуральных материалов.

Обмерные работы методом лазерного сканирования высотки на Кудринской площади

Обмерные работы по лазерному сканированию производились нами в рамках проекта Фонда капитального ремонта многоквартирных работ города Москвы.

Целью работ являлось лазерное сканирование фасадов, включая элементы декора, статуи, стилобата, мест общего пользования внутри дома, в том числе подъездов, чердаков, технических помещений.

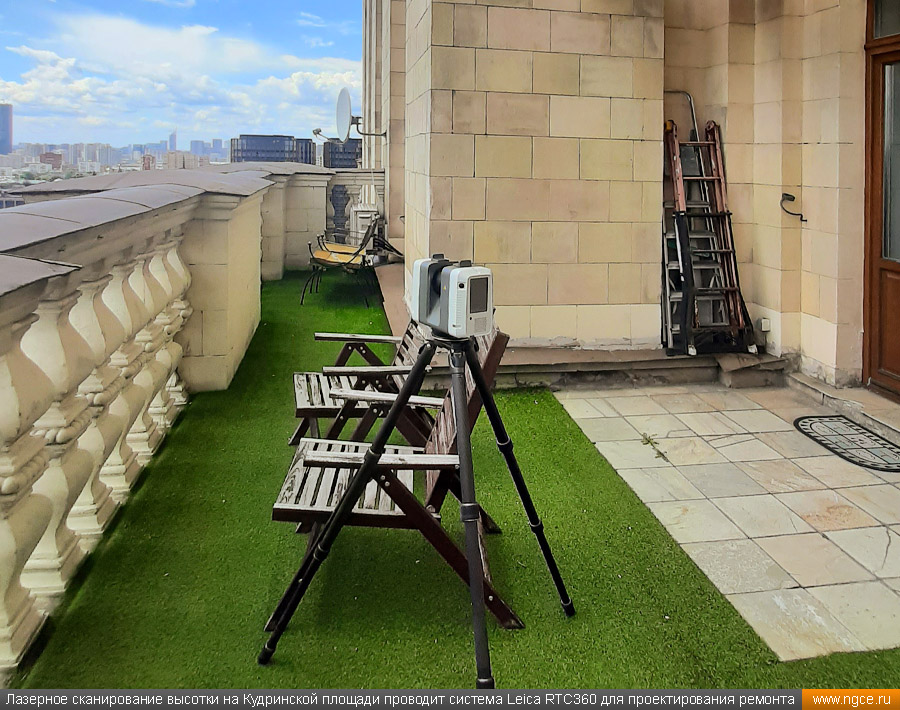

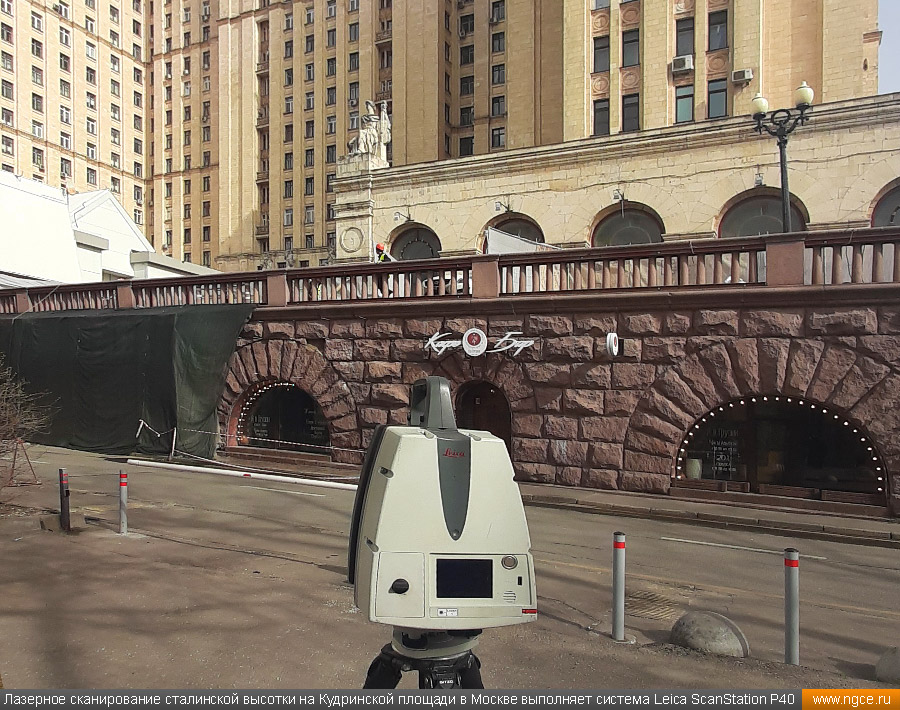

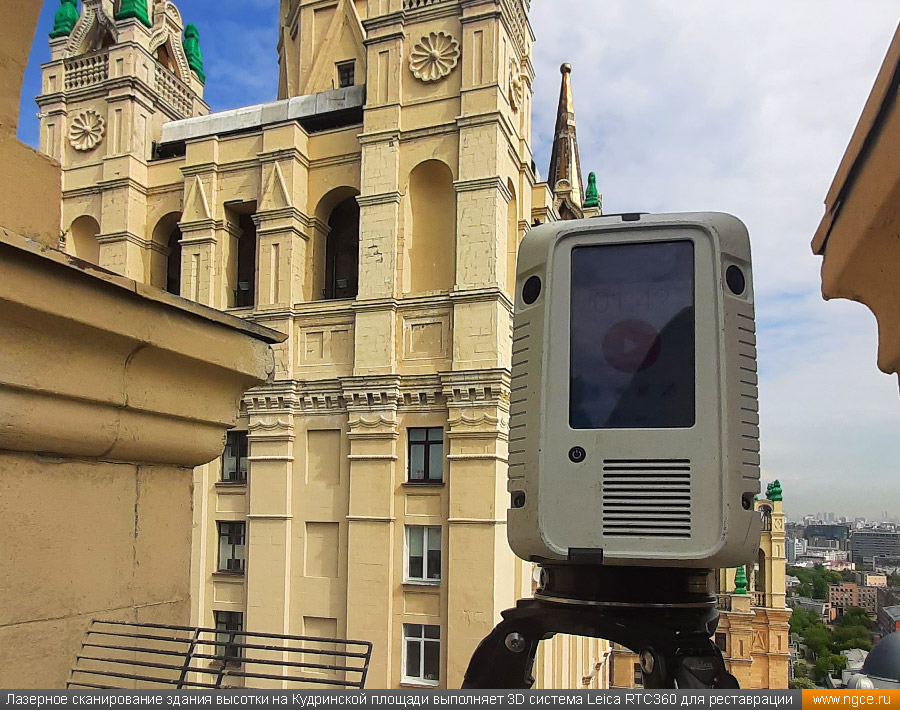

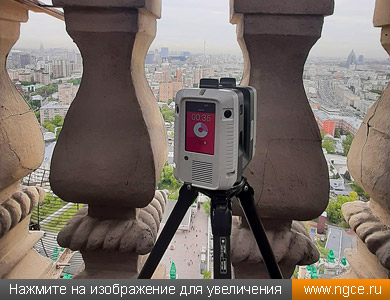

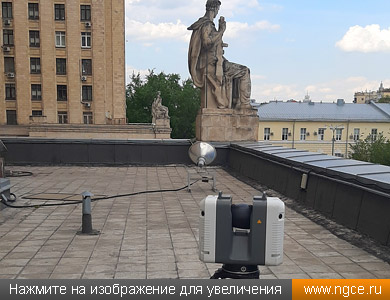

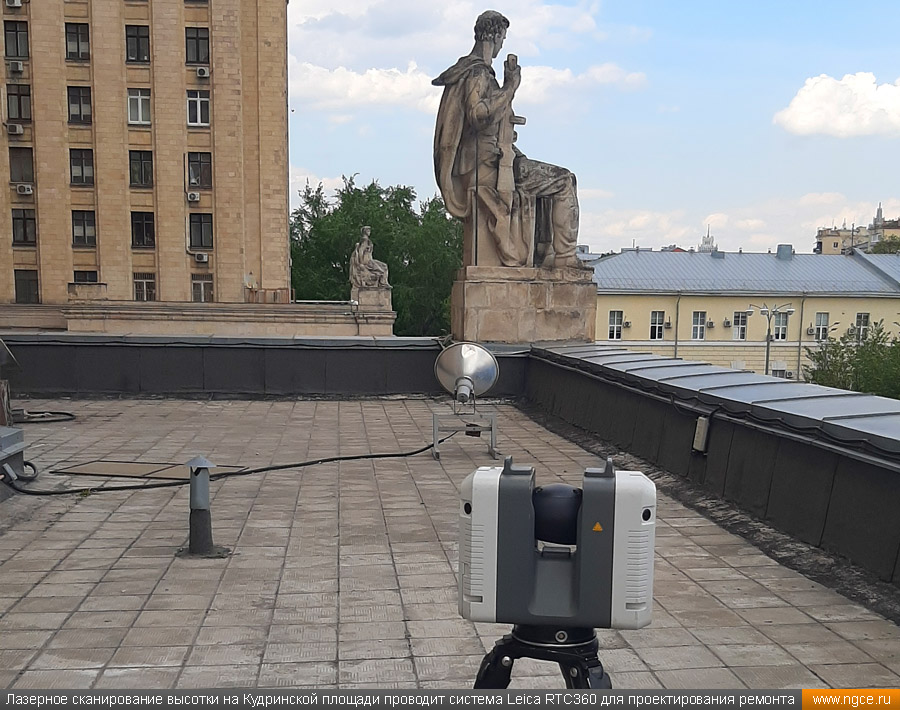

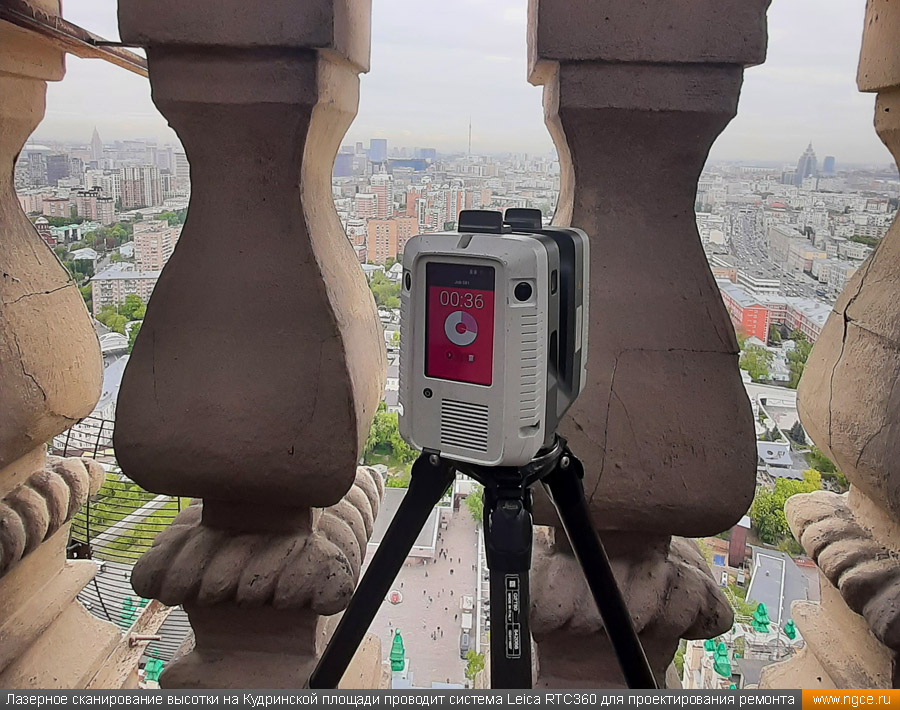

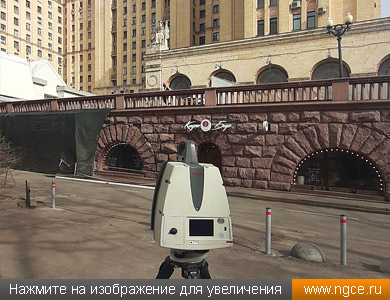

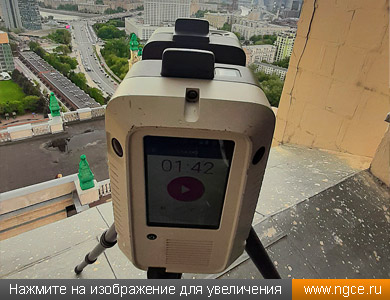

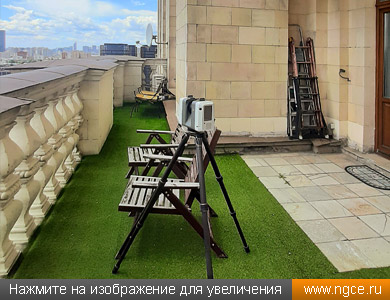

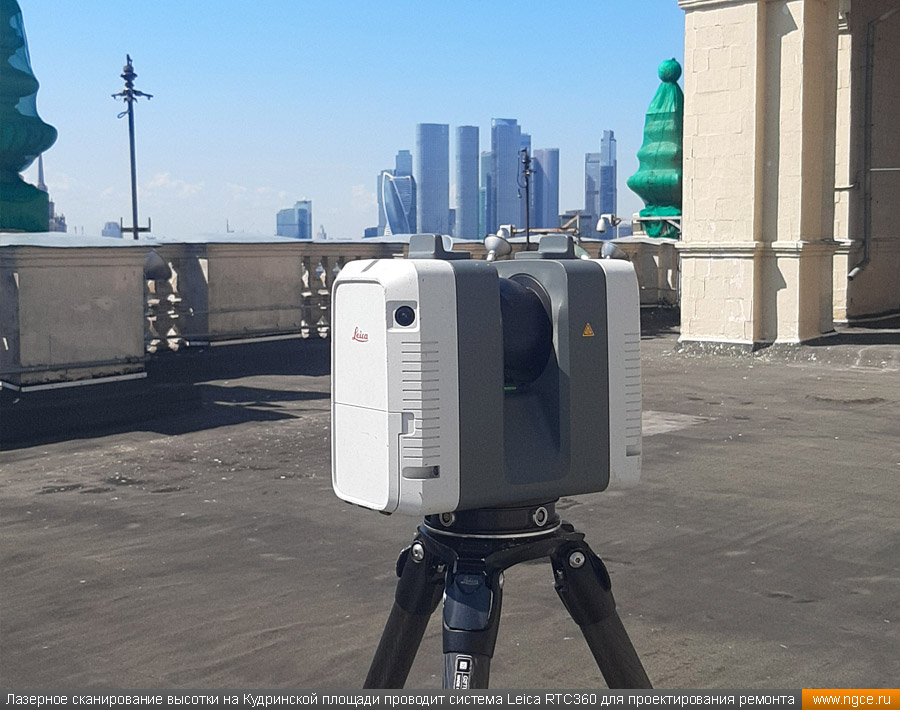

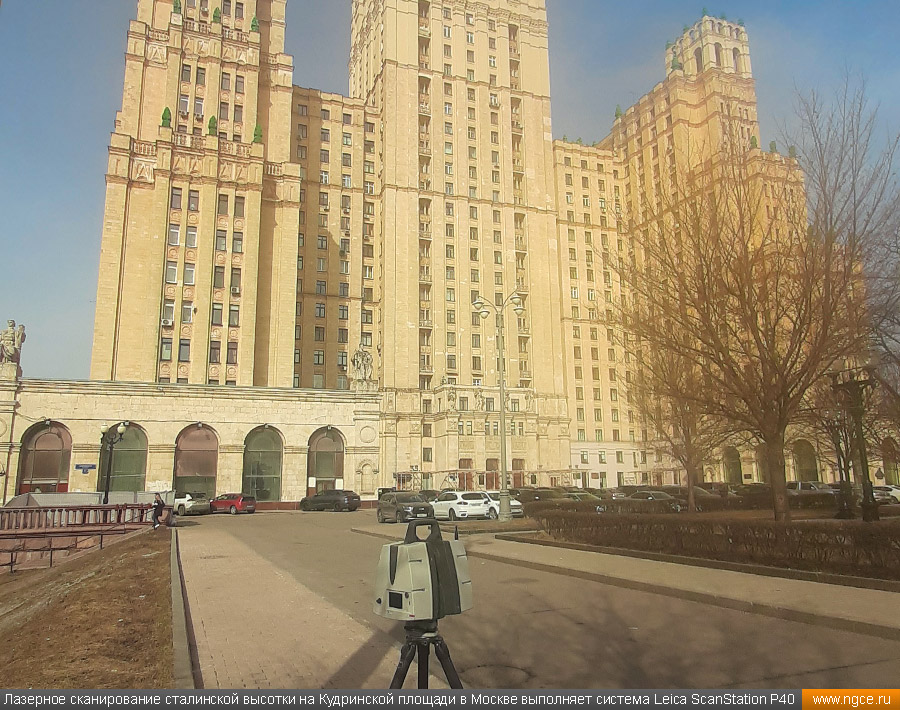

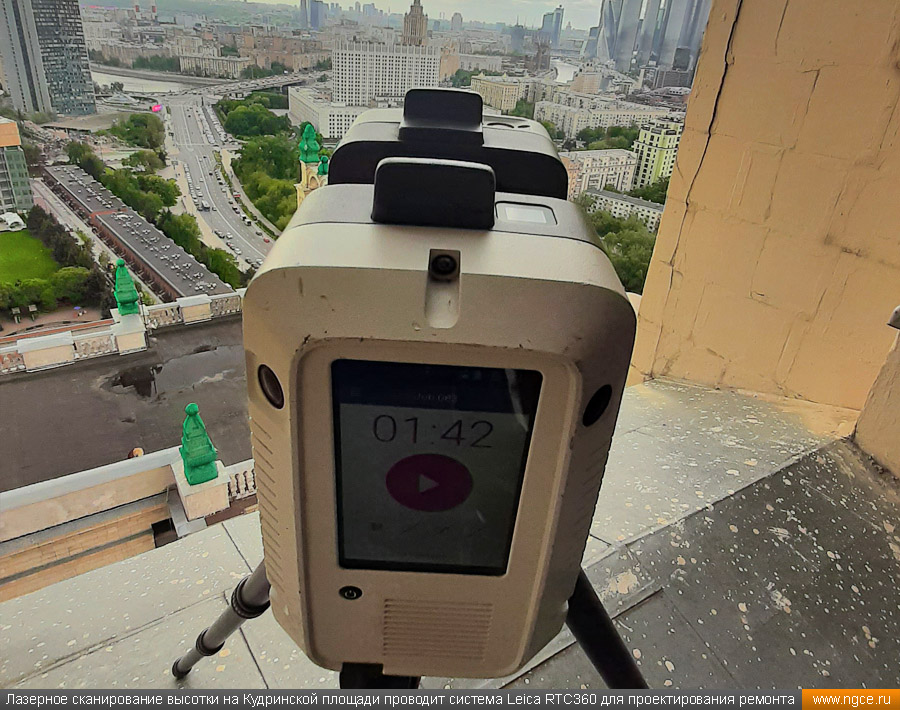

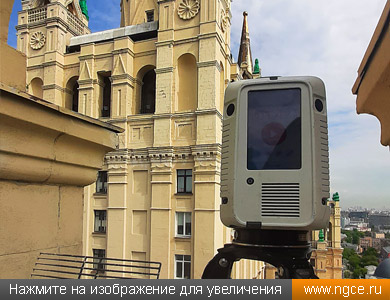

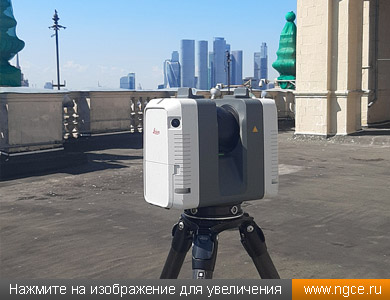

Для проведения 3D обмерных работ нашими специалистами использовались лазерный сканер Leica ScanStation P40 с высокой дальностью съёмки и лазерный сканер Leica RTC360, который является один из самых быстрых сканеров в своём классе.

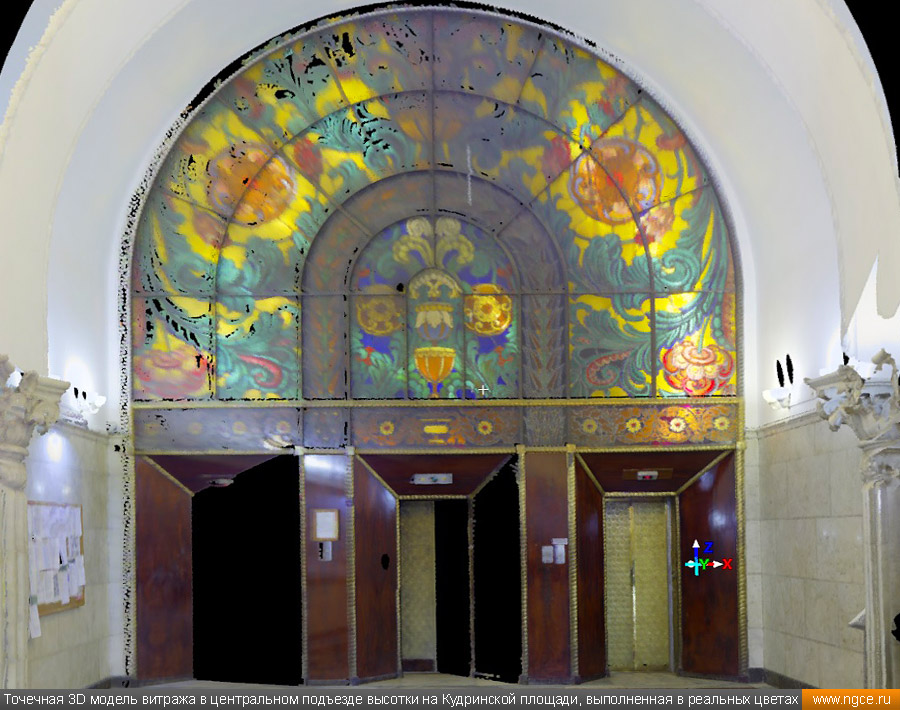

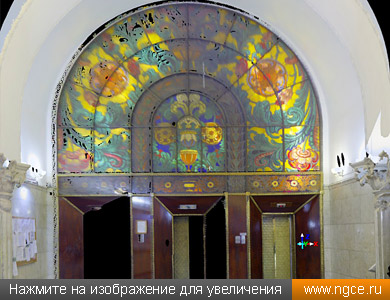

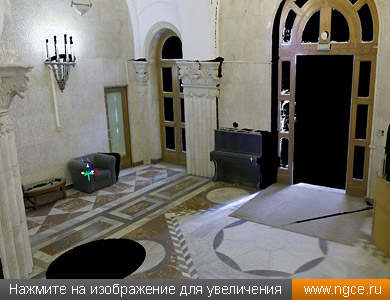

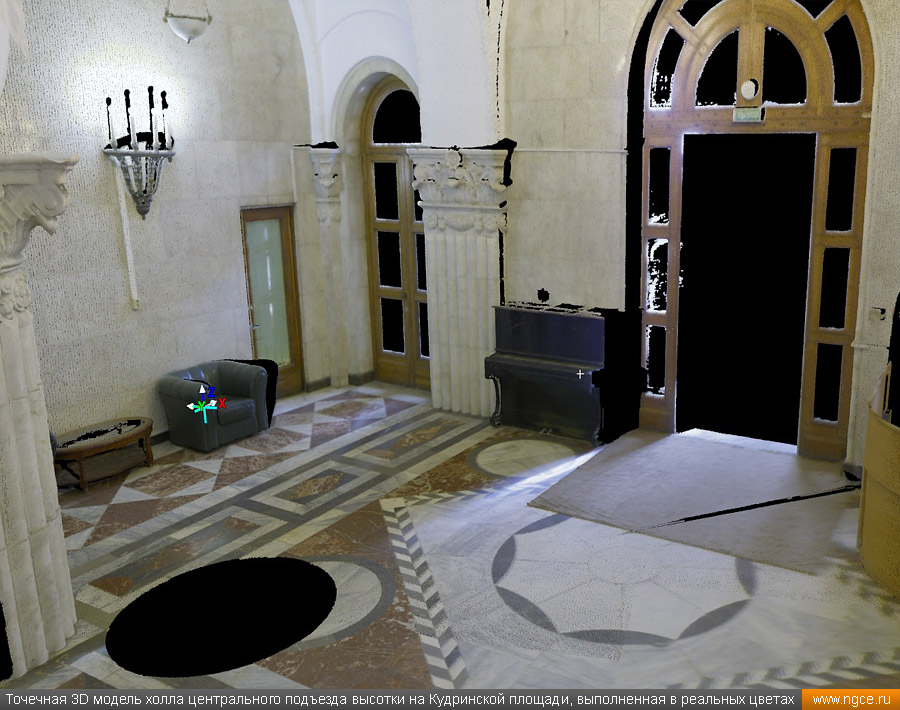

В соответствии с техническим заданием, отдельные этажи парадного подъезда, включающие мраморные полы, стены, колонны, витражи были отсканированы лазерным сканером Leica RTC360 с использованием встроенной фотокамеры для получения облаков точек в реальных цветах. Использование данной технологии при съёмке облегчает создание проекта колористического решения в процессе подготовки проекта реставрации.

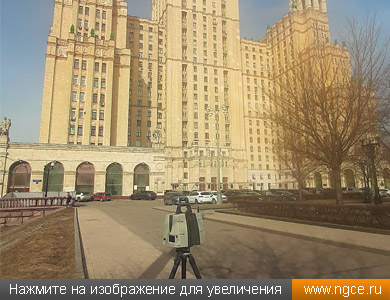

Обмеры фасадов, а также кровли и прочих частей здания были произведены лазерными сканерами без использования фотокамеры.

Полевые работы осуществлялись в течение полутора месяцев. В результате 3D лазерного сканирования нами было получено 2640 отдельных сканов.

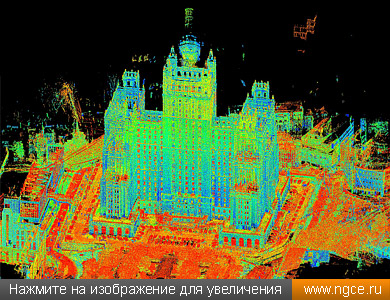

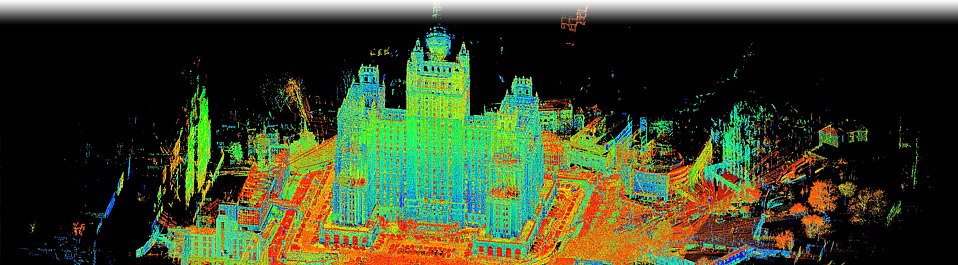

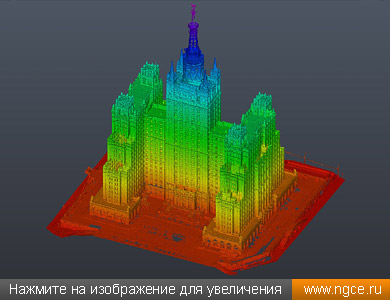

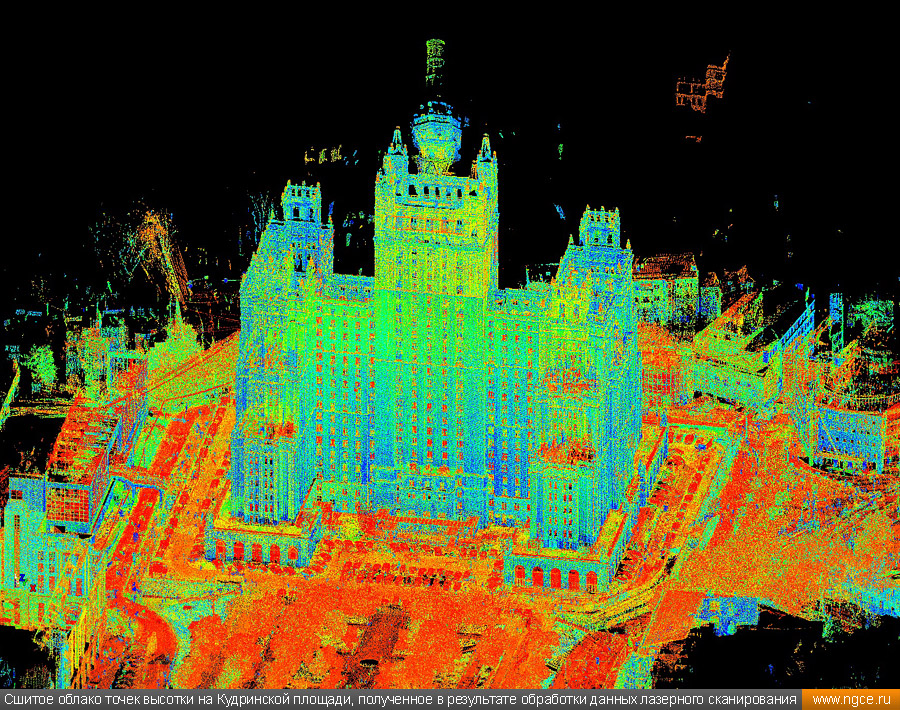

В итоге по результатам уравнивания было получено единое облако точек всего объекта в условной системе координат. За нулевую высотную отметку был принят уровень пола первого этажа центрального подъезда.

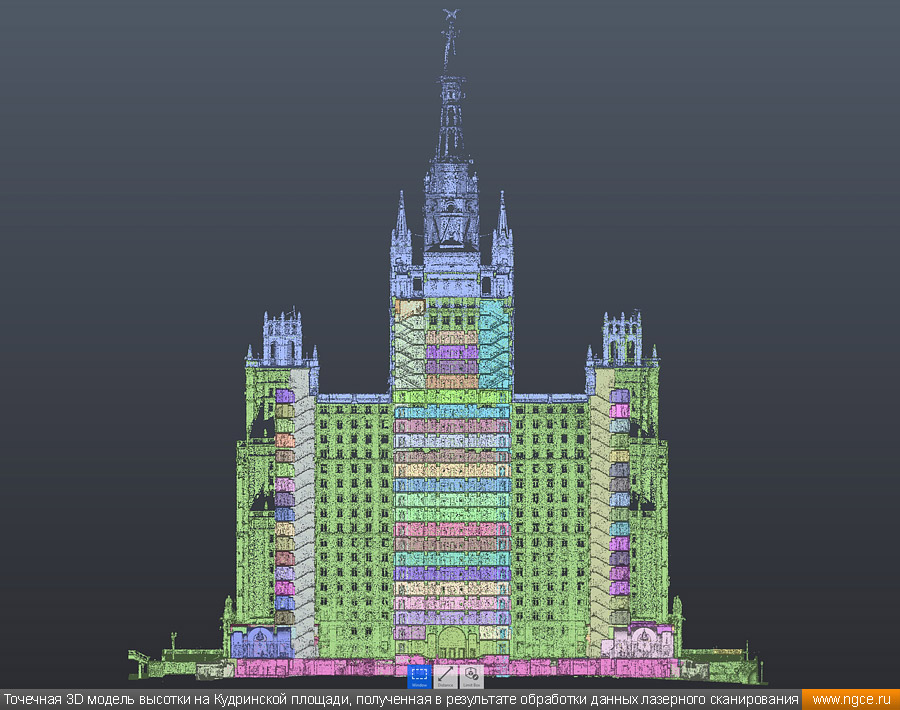

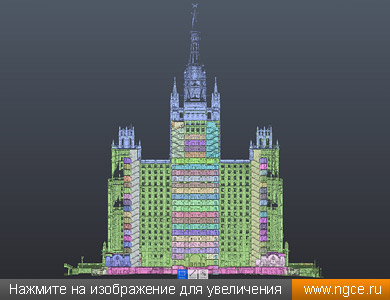

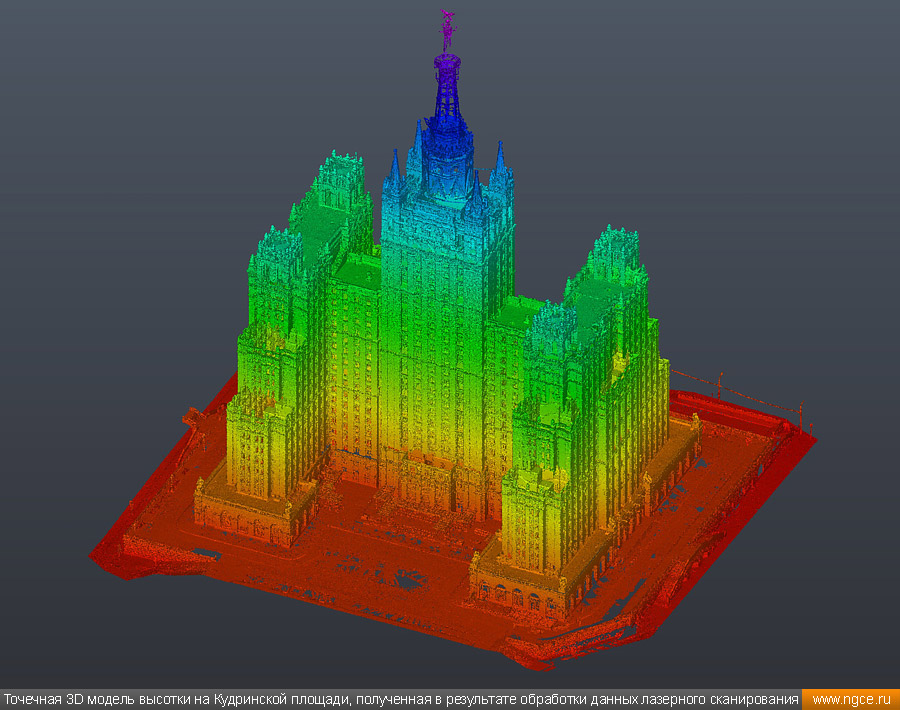

Обмерные точечные 3D модели высотки на Кудринской площади в Москве

По итогам всех выполненных работ Заказчику были переданы:
— файлы с точечными 3D моделями всего здания и отдельных помещений в формате Autodesk ReCAP;
— облака точек в формате Autodesk ReCAP с возможностью просмотра 3D панорам с каждой из станций лазерного сканирования.

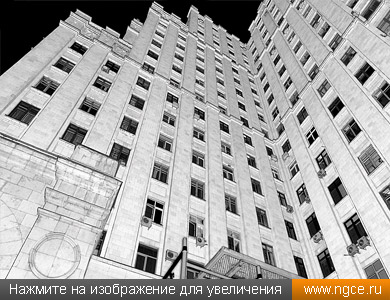

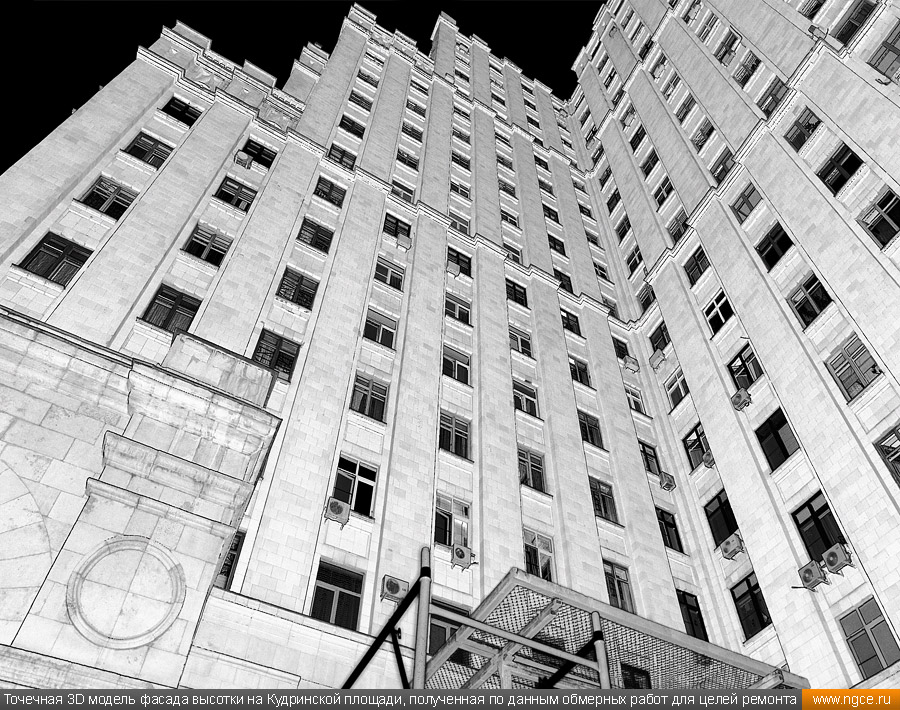

Ниже вы можете посмотреть фрагменты и примеры точечных 3D моделей, полученных нашими специалистами в результате обработки данных выполненного лазерного сканирования знаменитого здания сталинской высотки на Кудринской площади.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах современного строительства и историко-культурного наследия. Обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
