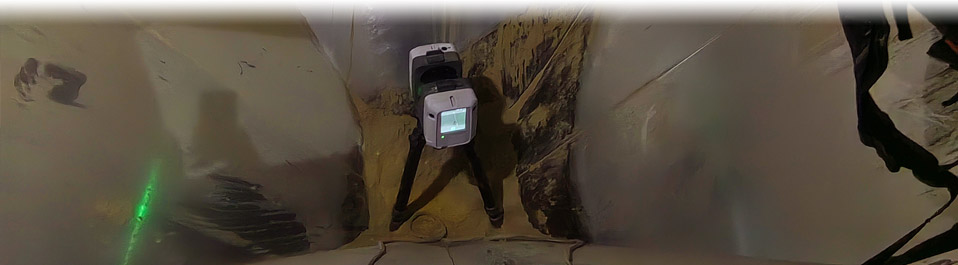

Точная градуировка 12 силосов на заводе комбикормов в Брянской области

Инженерная компания «НГКИ» выполнила проект по точной градуировке 12 силосов заводе комбикормов в Брянской области. Обмерные работы, последующее построение точных обмерных 3D моделей всех силосов и построение градуировочных таблиц для каждого силоса были осуществлены нами для целей регулярного аудита и контроля остатков продукции на хранении.

Лазерное сканирование силосов для целей их градуировки

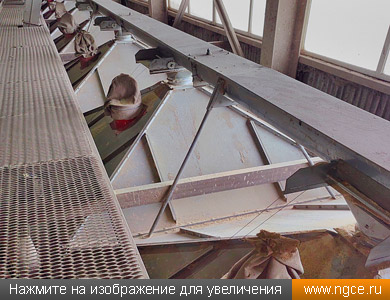

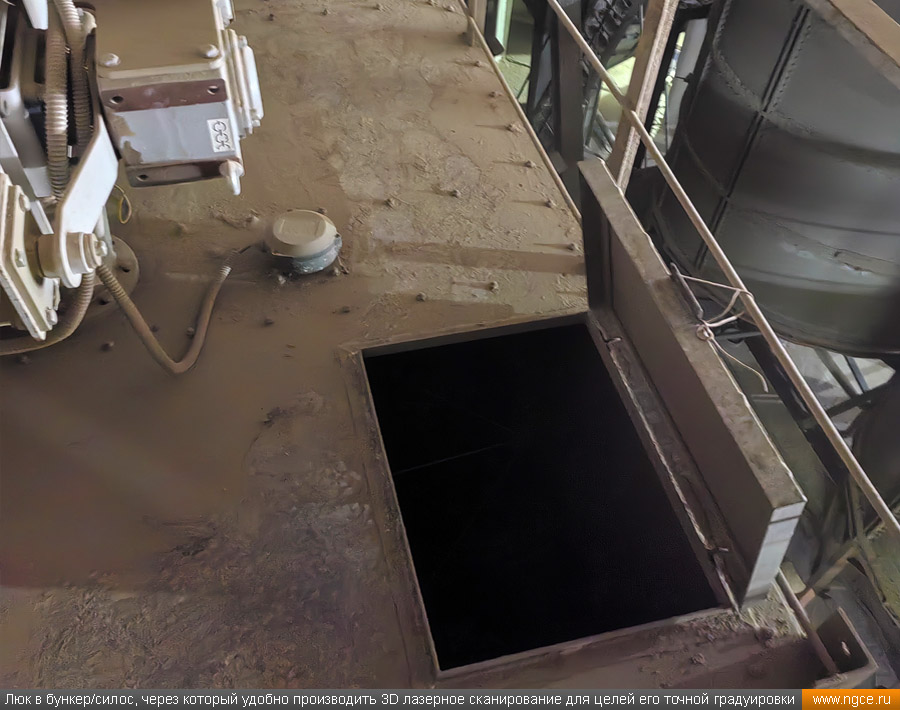

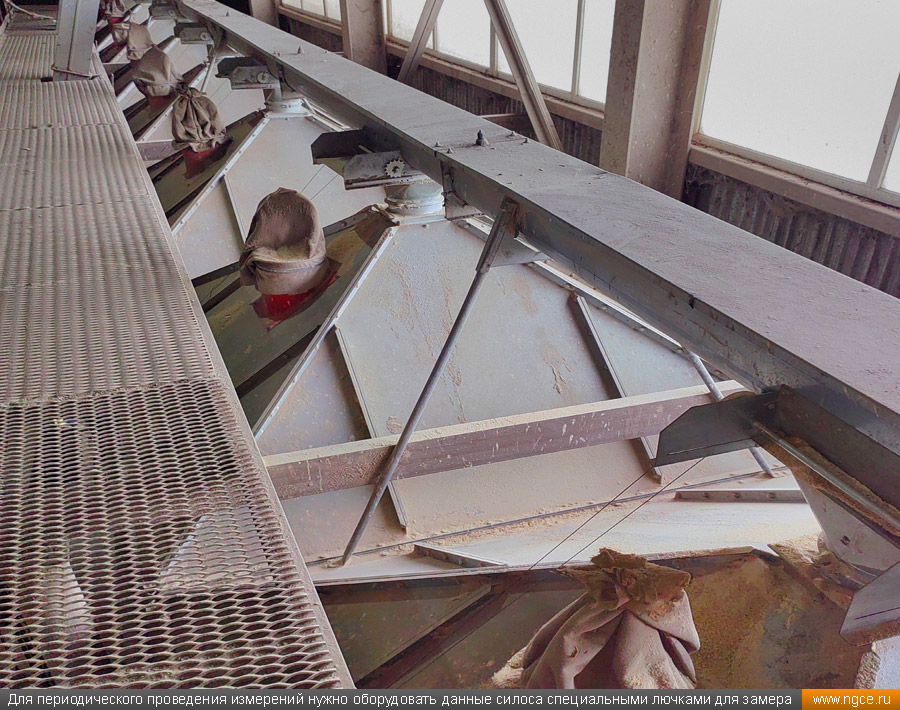

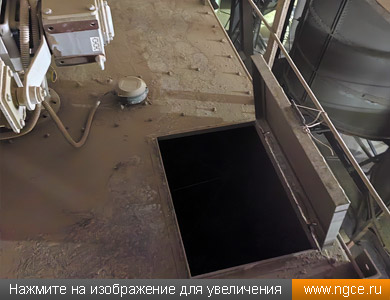

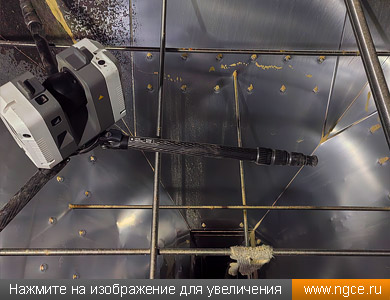

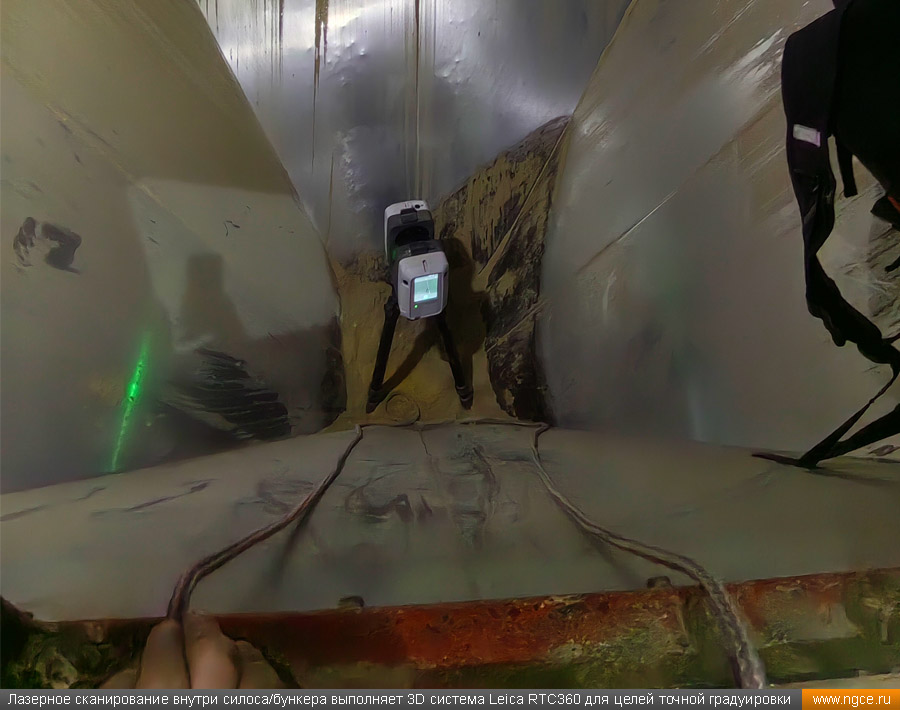

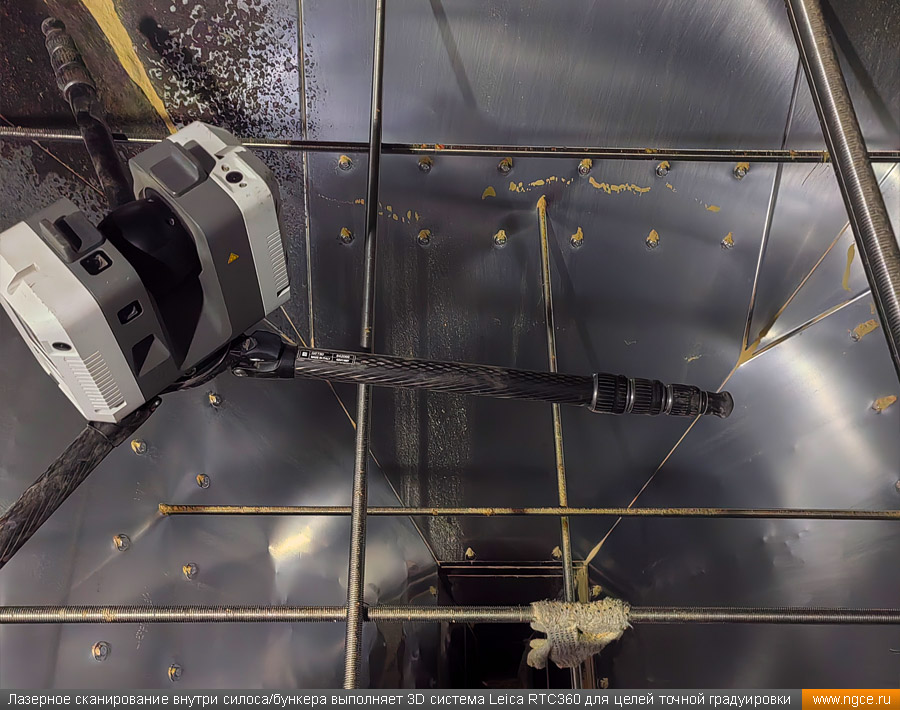

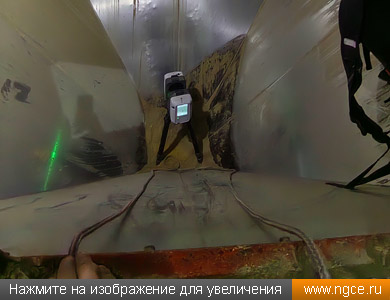

Предприятие, запросившее данную услугу, занимается производством комбикормов. Особенностью производства на данном заводе комбикормов является круглосуточный рабочий процесс. Тем не менее, благодаря грамотному планированию работ нашим специалистам удалось произвести все намеченные замеры, а именно: было отснято 12 силосов/бункеров различной конфигурации, предназначенных для хранения зерна. Это заняло два полных дня, причём производственный процесс не останавливался ни на минуту. Обмеры силосов были проведены методом лазерного сканирования системой Leica RTC360.

Силоса различных типов снимались по 2 штуки каждого типа, чтобы удостовериться в их идентичности не только по общему объёму, но и по всем остальным параметрам. Как и предполагалось нами изначально, силоса оказались одинаковы по всем габаритам, что очень хорошо видно при наложении полученных в итоге 3D моделей друг на друга.

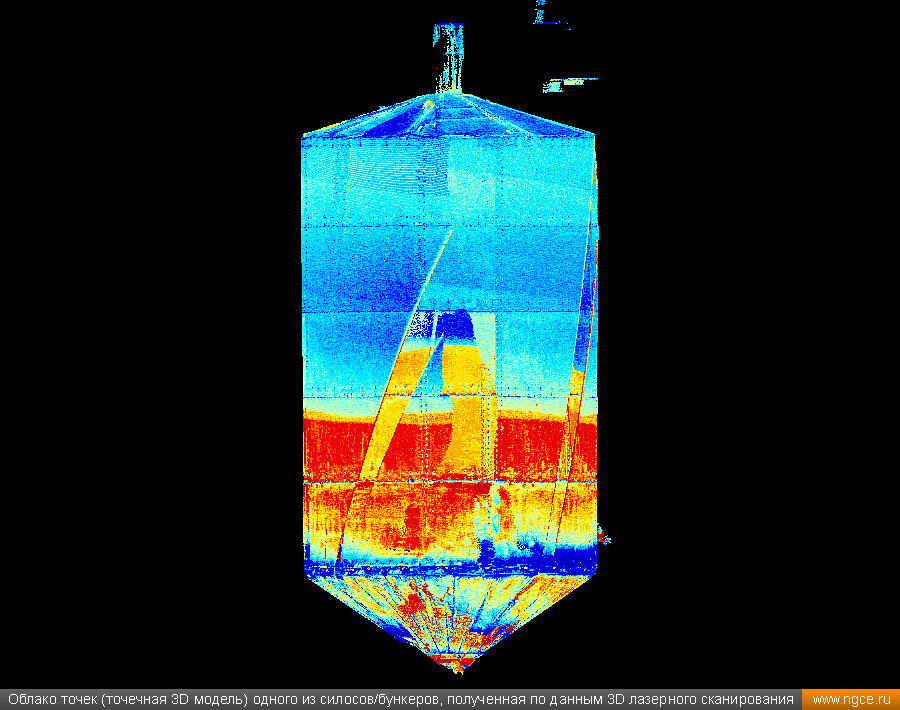

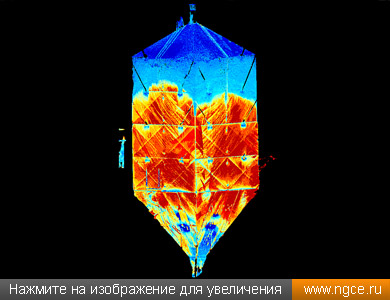

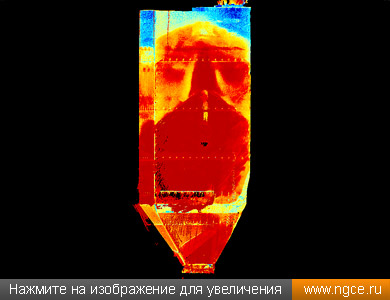

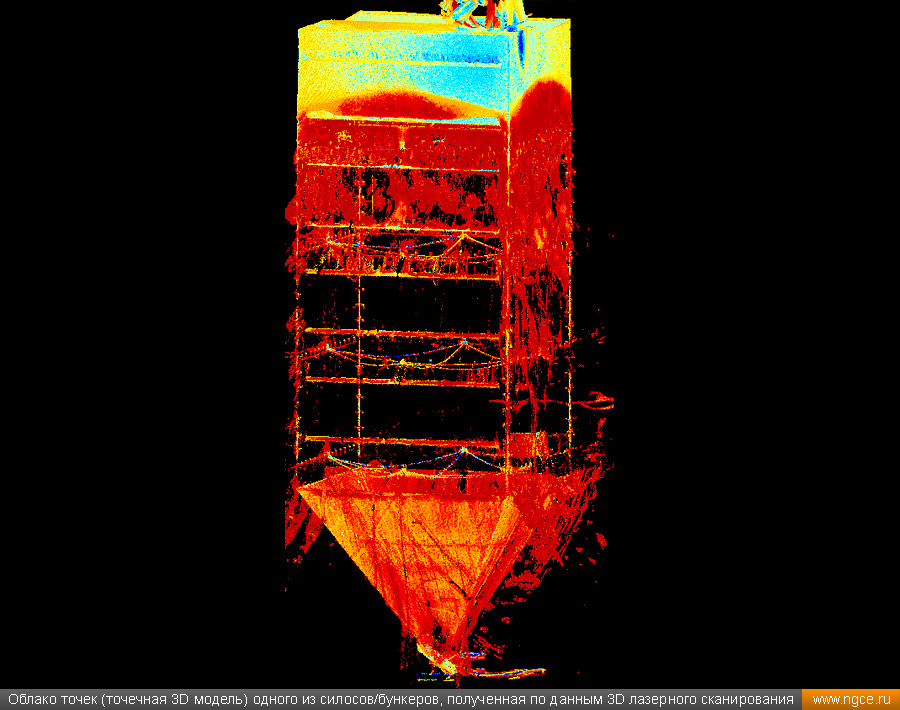

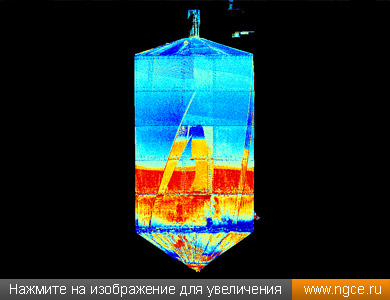

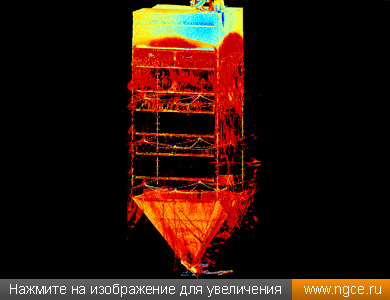

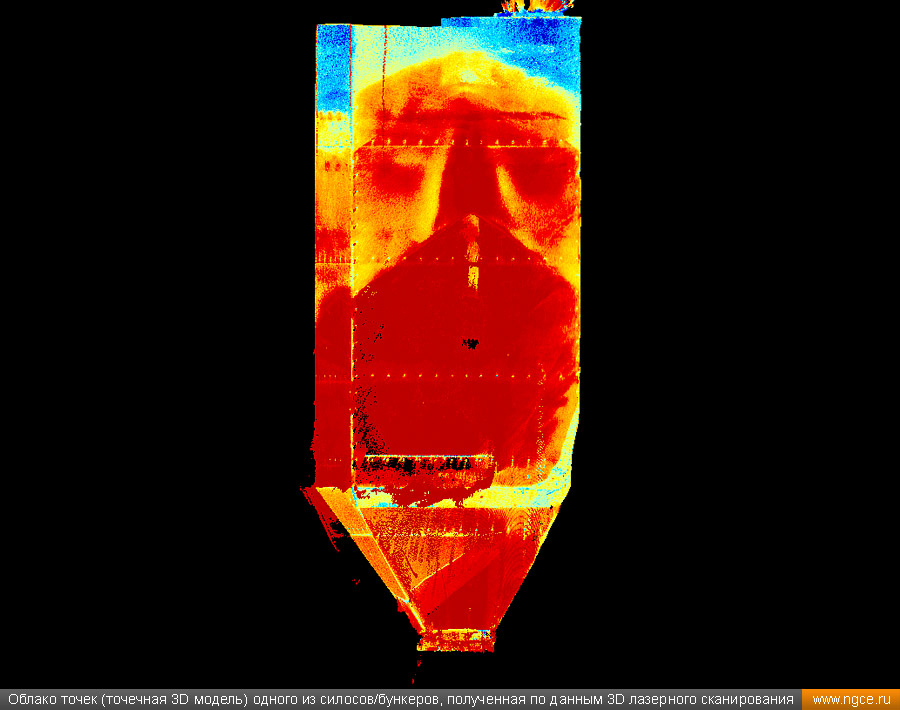

Ниже вы можете посмотреть примеры точечных 3D моделей (сшитых облаков точек лазерного сканирования) нескольких силосов, полученных в результате их лазерного сканирования для целей градуировки.

Построение градуировочных таблиц для каждого силоса по данным обмеров

По данным лазерного сканирования сначала были построены обмерные модели силосов, а затем для каждого силоса была составлена своя градуировочная таблица с шагом в 1 см. Эти градуировочные таблицы позволяют по измерению высоты от верхней точки отсчёта до насыпи продукта в силосе увидеть соответствующий объём хранимого в нём продукта.

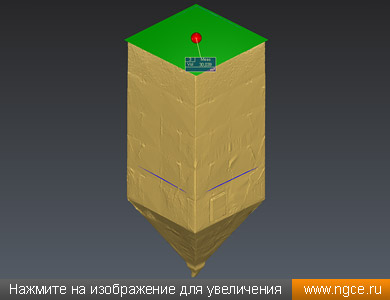

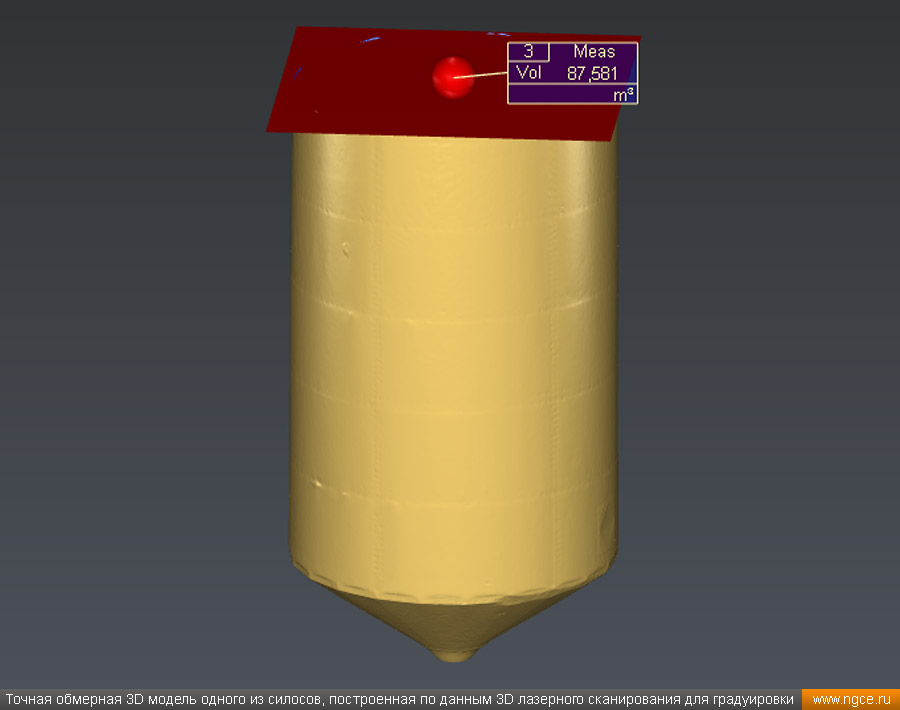

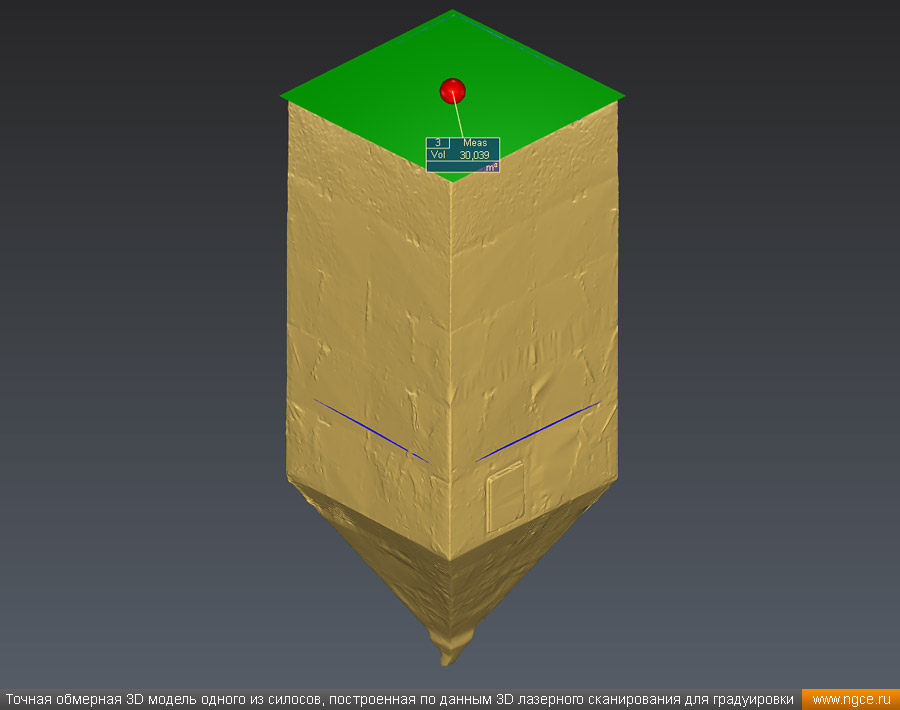

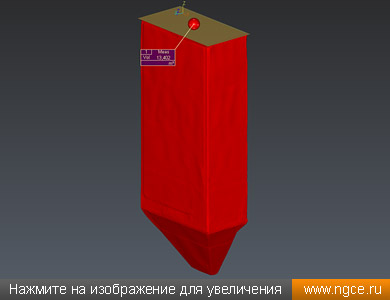

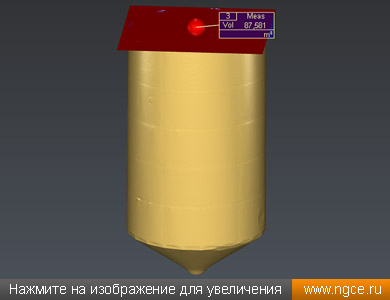

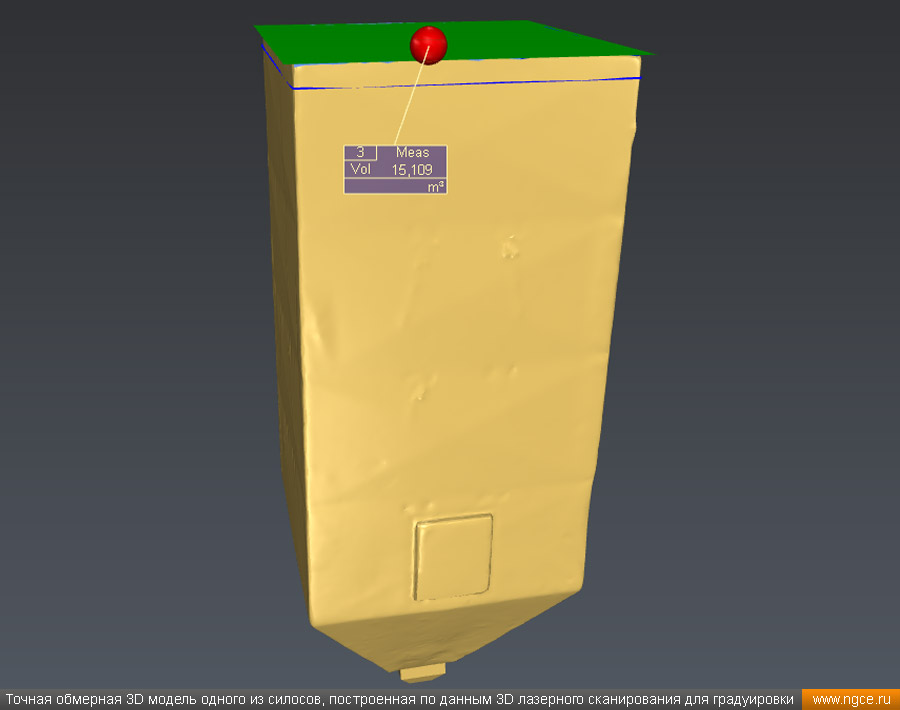

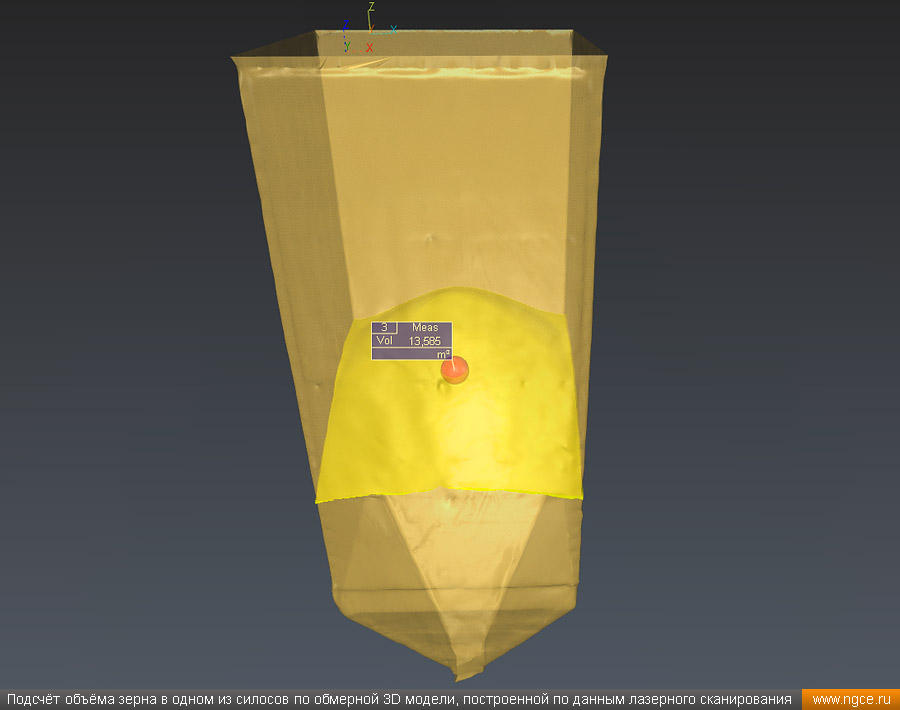

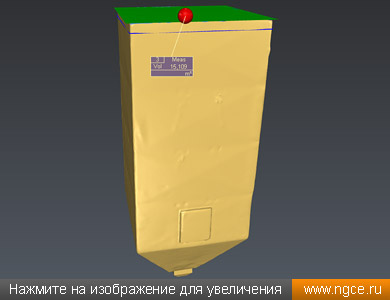

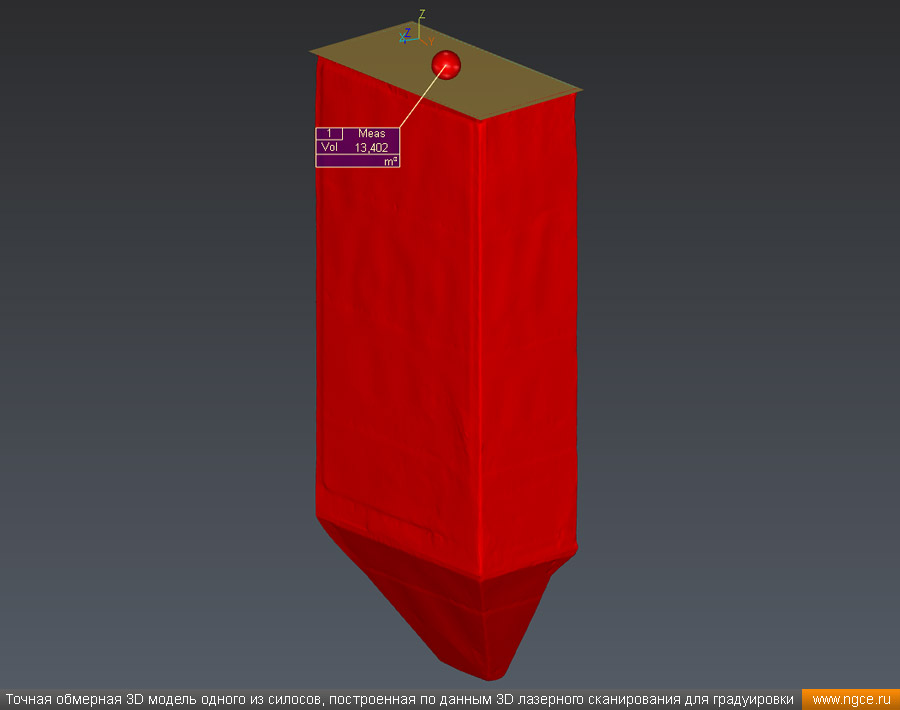

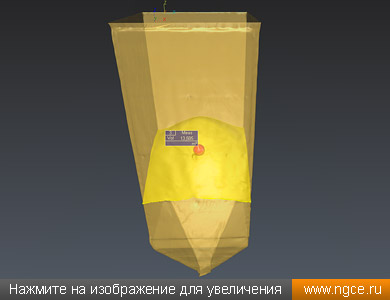

Ниже вы можете посмотреть примеры обмерных 3D моделей нескольких силосов, построенных нами по результатам лазерного сканирования для целей градуировки.

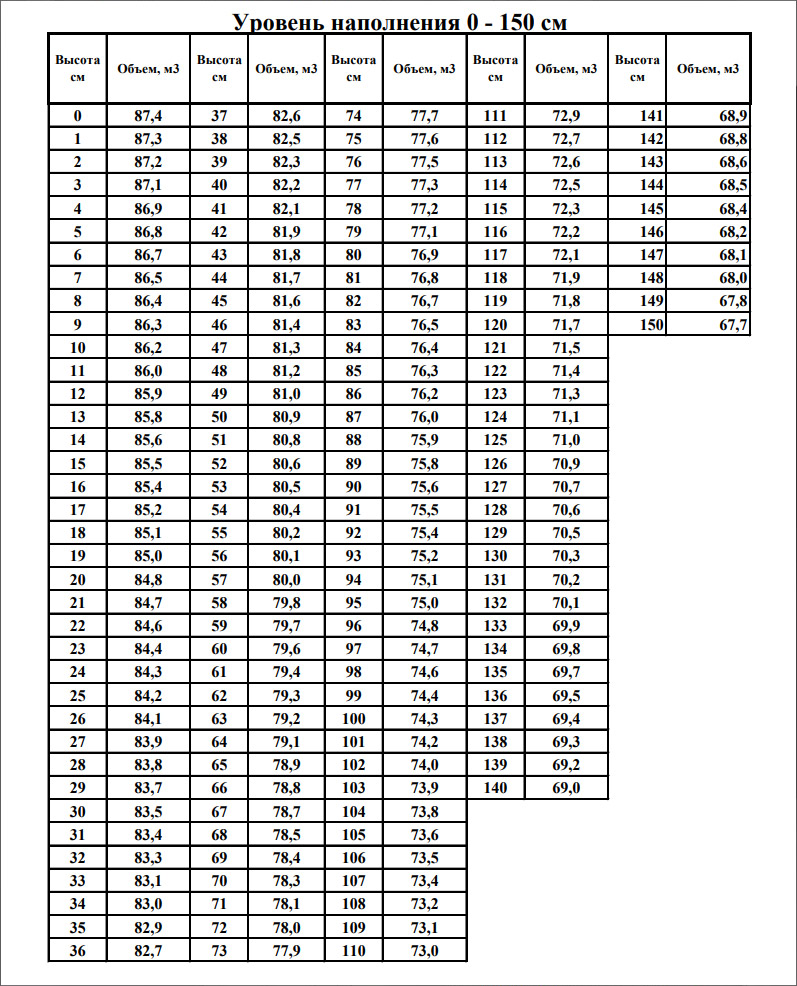

Пример градуировочной таблицы силоса, составленной по данным обмеров

Ниже вы можете посмотреть на фрагмент одной из градуировочных таблиц, составленных нами по данным обмерных работ.

Контроль качества измерений остатков зерна геометрическим методом

Позднее вместе с Заказчиком мы произвели контроль качества измерений остатков зерна геометрическим методом при использовании градуировочных таблиц.

В качестве эксперимента в два пустых силоса была закачана через весы пшеница.

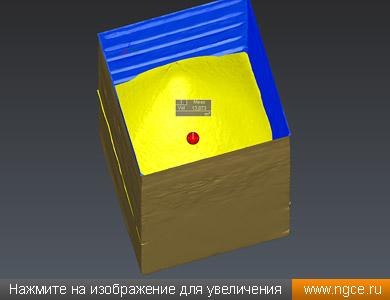

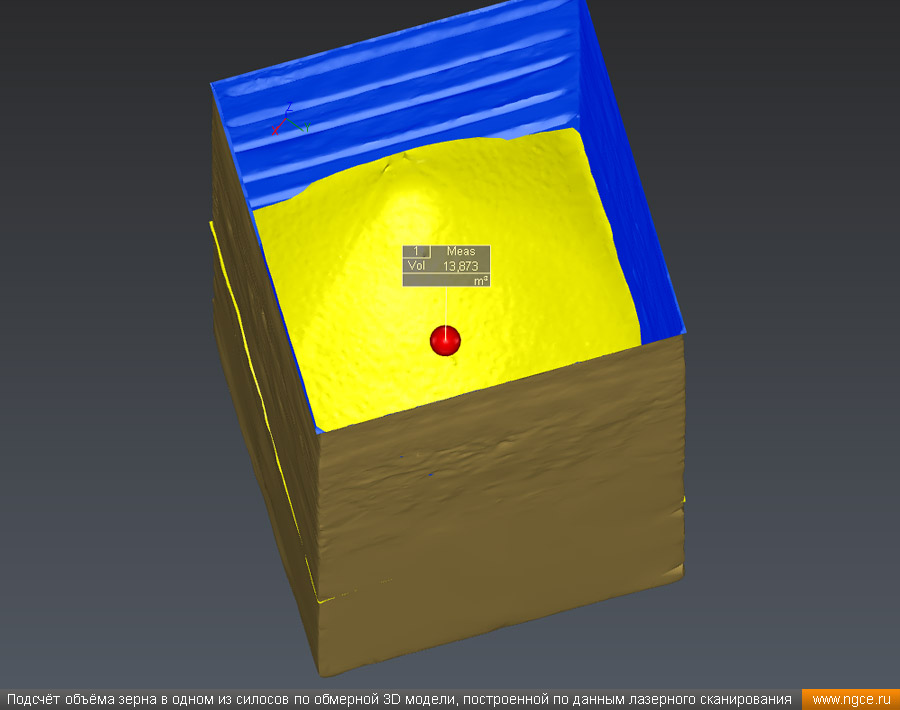

Силоса с пшеницей были отсняты при помощи лазерного сканера. Одновременно выли выполнены замеры лазерной рулеткой по четырём углам люка, найдено среднее значение пустоты, а также соответствующее ей значение объёма по градуировочной таблице. Для перевода объёма в массу используется натурная плотность, но этот коэффициент на данном предприятии, как правило, не определяют, так как идёт постоянное движение, и всё зерно проходит через весы. Поэтому для пересчёта объёма в массу использовалась средняя для пшеницы натура.

В результате все три значения: и масса по весам, и масса, посчитанная по объёму с лазерного сканера, и, масса, посчитанная по объёму из градуировочной таблицы, совпали.

Полученные сравнительные результаты эксперимента в очередной подтверждают, что данная методика оперативного контроля остатков продукта через определение объёма корректна. Единственное, в результате засыпки образуется много пыли, для измерения пустоты сразу после засыпки нужно использовать металлическую рулетку с отвесом.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья».
