Лазерное сканирование и обмерные чертежи исторического здания в Москве для целей реставрации

Лазерное сканирование и обмерные чертежи исторического здания в Москве

22.12.2023 г.

Специалисты инженерной компании «НГКИ» выполнили лазерное сканирование исторического здания на Гоголевском бульваре в центре Москвы для целей подготовки проекта его реставрации. Данный дом был возведен в 1830-х годах и принадлежал известному русскому военачальнику, ветерану нескольких войн генералу Алексею Петровичу Ермолову, сейчас это памятник культурного наследия XIX века. Хотя фасады дома выходят на Бульварное кольцо, официальный адрес относит его к соседнему Нащокинскому переулку.

Обмерные работы были осуществлены сканирующей 3D системой Leica ScanStation P40, а по результатам обмеров нами был подготовлен полный комплект необходимых обмерных чертежей.

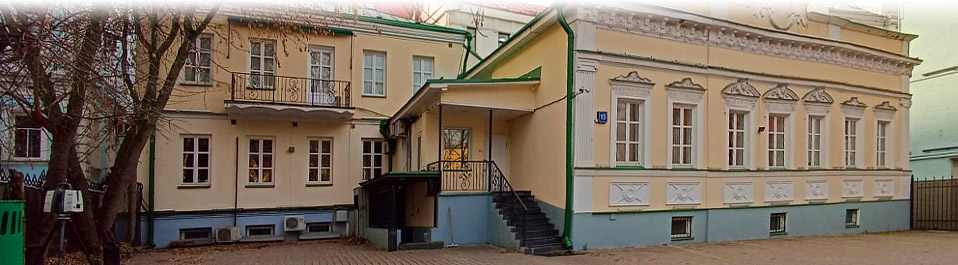

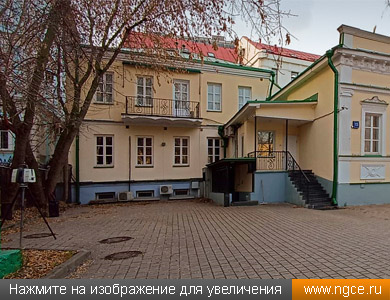

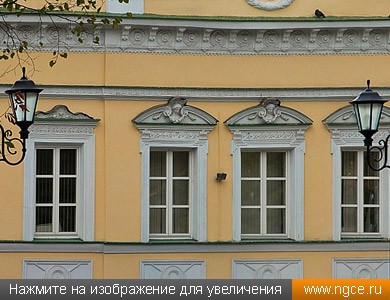

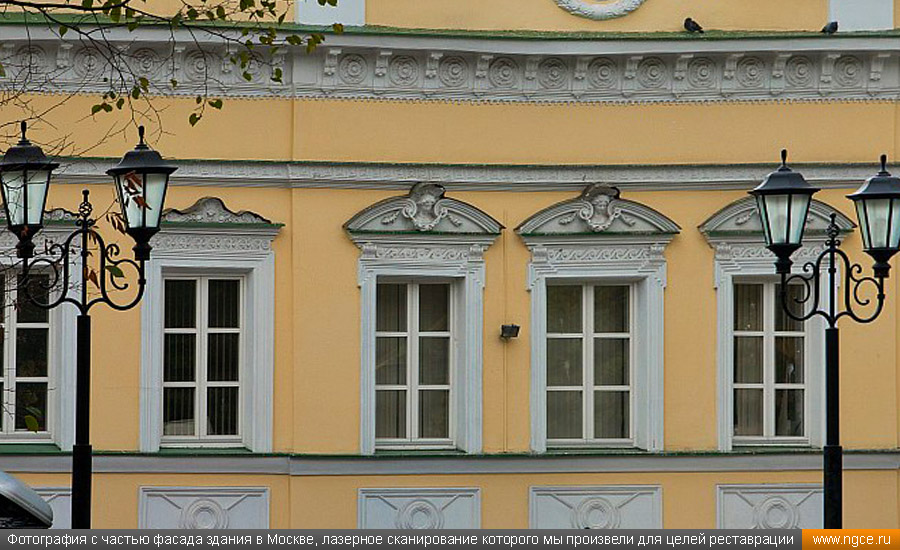

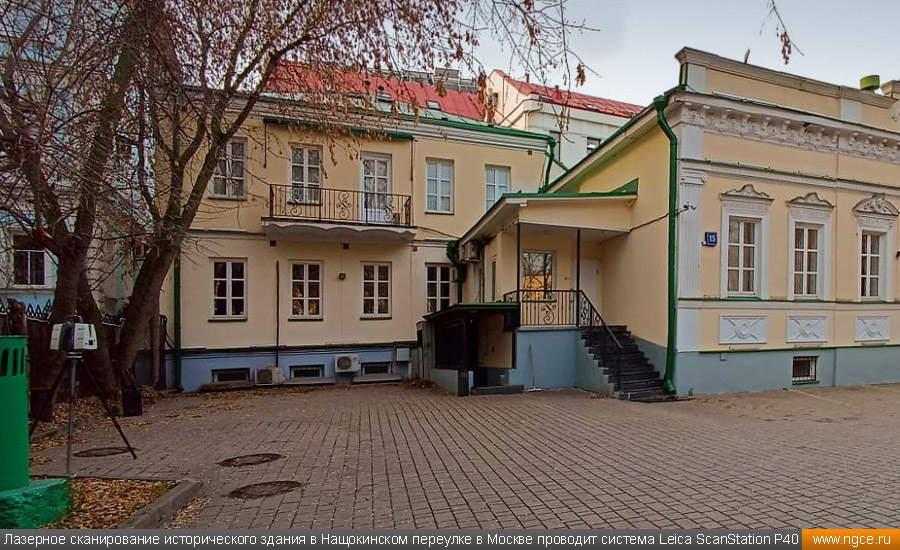

Лазерное сканирование исторического здания в Нащокинском переулке в Москве проводит система Leica ScanStation P40 Фотография с частью фасада здания в Москве, лазерное сканирование которого мы произвели для целей реставрации

Краткая историческая справка о здании в Нащокинском переулке

Данное здание в Хамовниках было построено в 1830-х годах. Принадлежал дом известному военачальнику генералу А.П. Ермолову. Он проводил в нём, как правило, зимы, а на лето же уезжал жить на Кавказ или в родную Орловскую губернию. В этом доме Ермолов устроил свою знаменитую библиотеку, которая в 1851 году переехала с ним в его новый дом на Пречистенке неподалёку, а в 1855 году богатая библиотека была продана Московскому Университету.

В этом доме в Нащокинском переулке у Ермолова бывали многие известные люди той поры, в частности, поэты Денис Давыдов и Михаил Лермонтов, историк Погодин, писатель Загоскин, авторство «Юрия Милославского» которого хотел присвоить себе гоголевский Хлестаков.

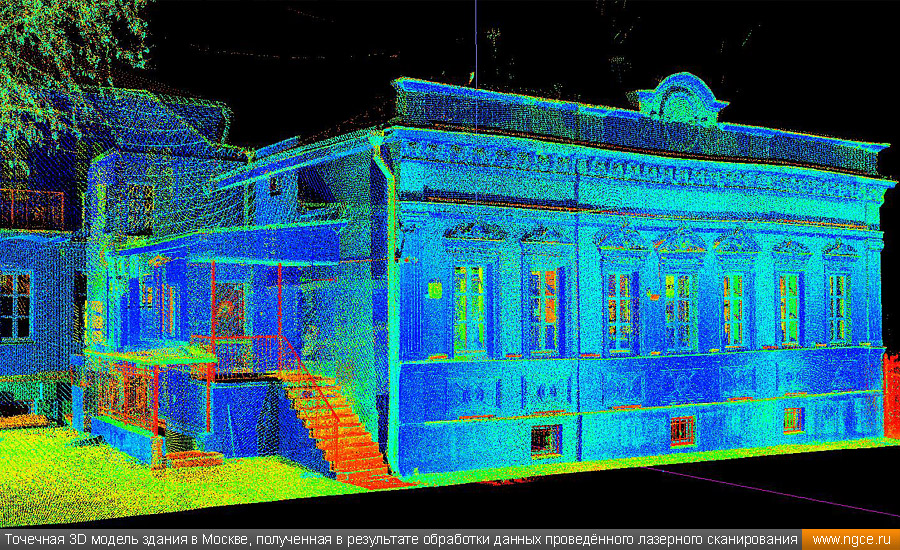

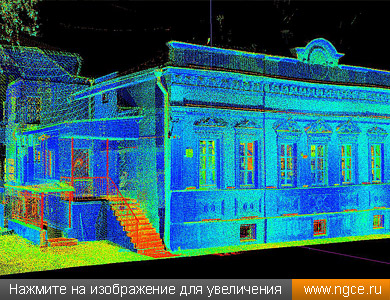

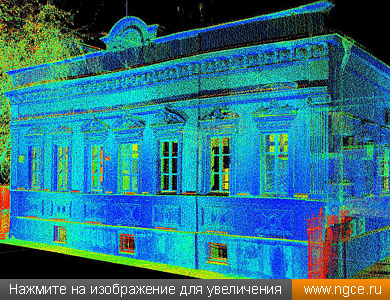

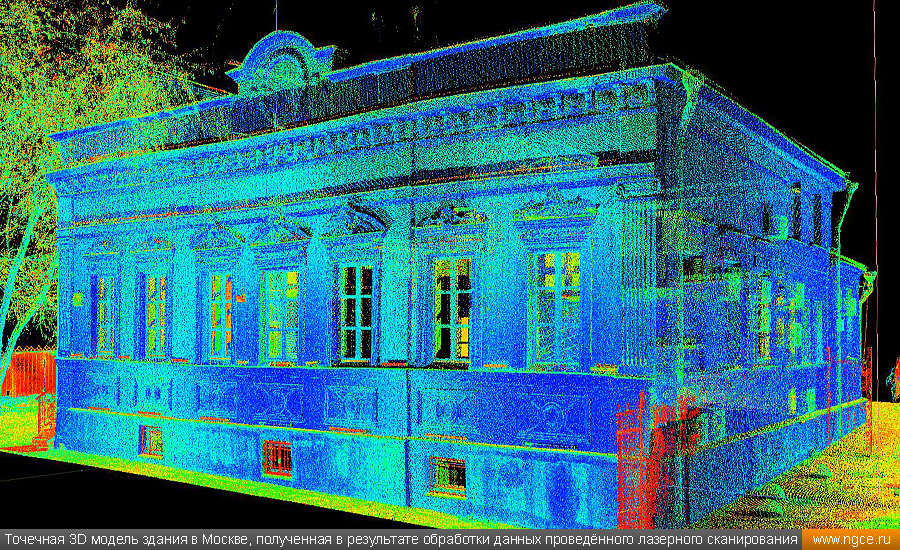

Точечная 3D модель здания в Москве, полученная в результате обработки данных проведённого лазерного сканирования Точечная 3D модель здания в Москве, полученная в результате обработки данных проведённого лазерного сканирования

Обмеры исторического здания для целей реставрации

В настоящее время это здание ожидает проведения в нём реставрационных работ, и компания, разрабатывающая проект реставрации, обратилась к нам с просьбой провести обмеры фасадов методом 3D лазерного сканирования и подготовить комплект точных обмерных чертежей. Само здание переменой этажности с частично декорированным центральным фасадом; центральный дом является одноэтажным, а пристройки к нему двухэтажные.

Обмерные работы были осуществлены нашими специалистами при помощи высокопроизводительной сканирующей 3D системы Leica ScanStation P40, по результатам выполненных обмеров на уже камеральном этапе работ нами был подготовлен полный комплект необходимых обмерных чертежей. Лазерное сканирование фасадов этого здания было произведено всего лишь за один рабочий день, затем ещё полторы недели потребовалось на составление чертежей. Точечная 3D модель исторического здания в Нащокинском переулке и комплект подготовленных обмерных чертежей в формате AutoCAD были переданы Заказчику и сразу же стали важнейшим материалом в работе проектировщиков-реставраторов.

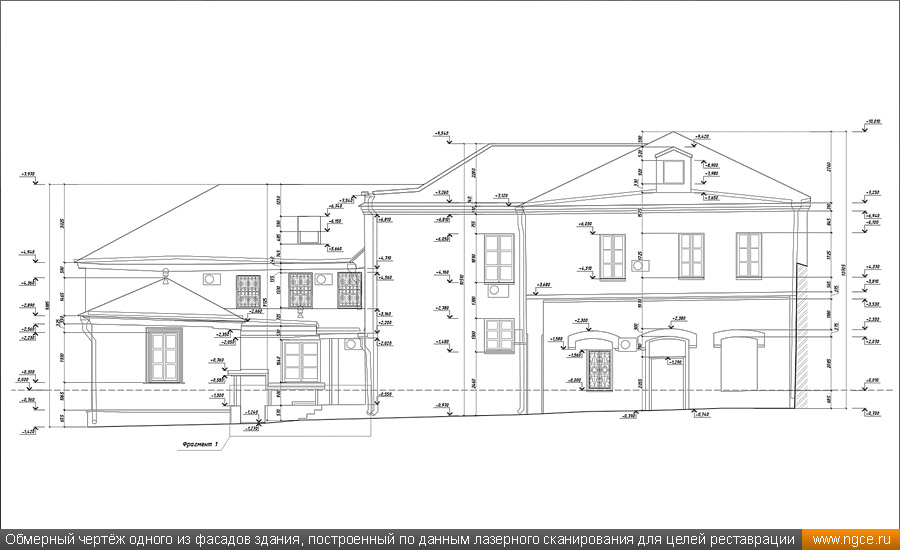

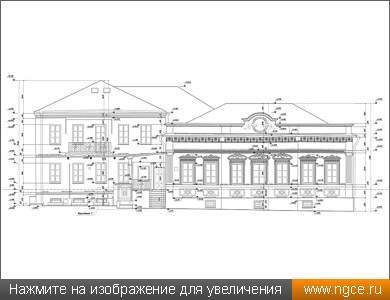

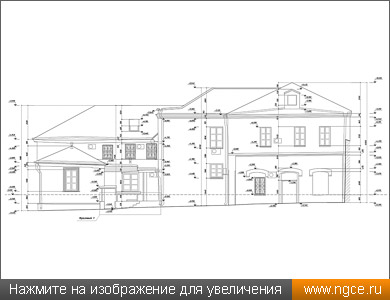

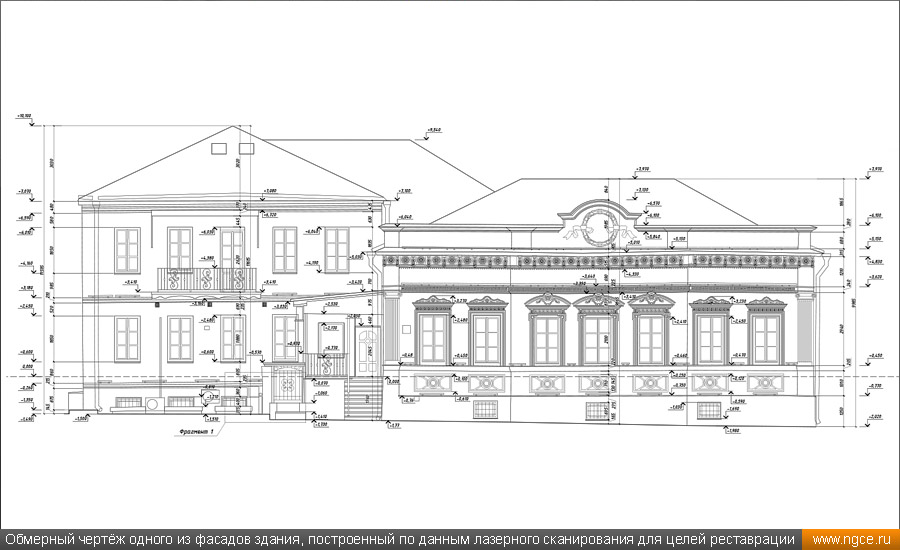

Обмерный чертёж одного из фасадов здания, построенный по данным лазерного сканирования для целей реставрации Обмерный чертёж одного из фасадов здания, построенный по данным лазерного сканирования для целей реставрации

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
