Лазерное сканирование коттеджа в ближнем Подмосковье и создание его обмерной 3D модели в Revit

Лазерное сканирование коттеджа и создание его обмерной 3D модели в Revit

18.08.2023 г.

Инженерная компания «НГКИ» выполнила проект по обмерам большого частного коттеджа с подвалом и просторной эксплуатируемой кровлей в ближайшем Подмосковье и построению его точной обмерной 3D модели в программной среде Revit (формат RVT) для целей проектирования его достройки, дизайна интерьеров и отделки. На полевом этапе точные обмерные работы были произведены методом лазерного сканирования.

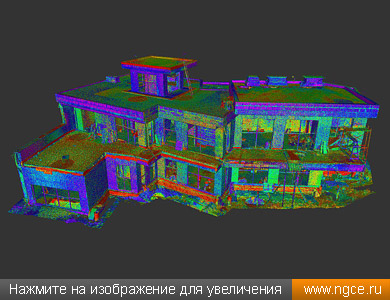

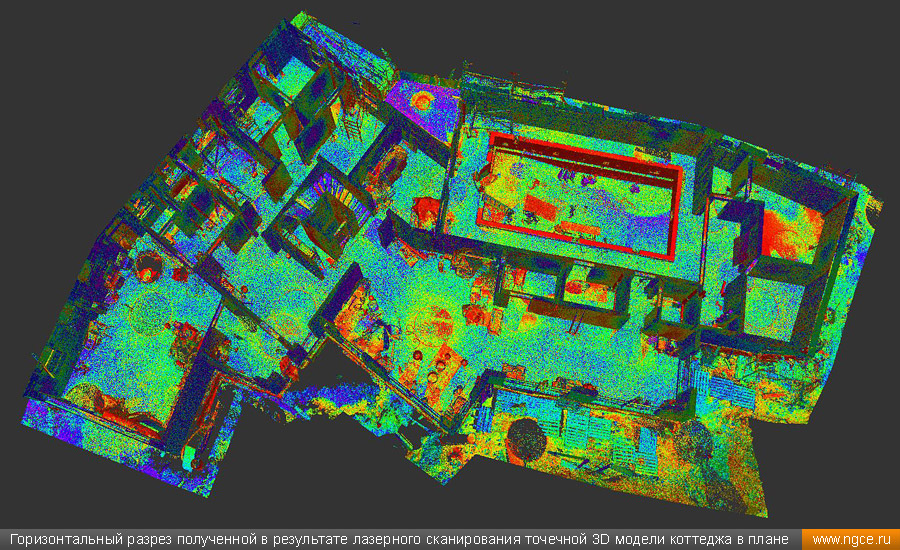

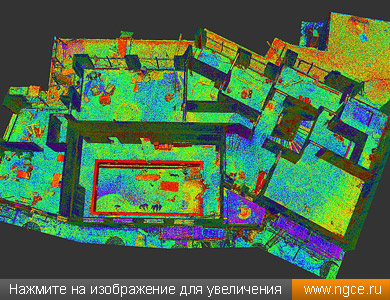

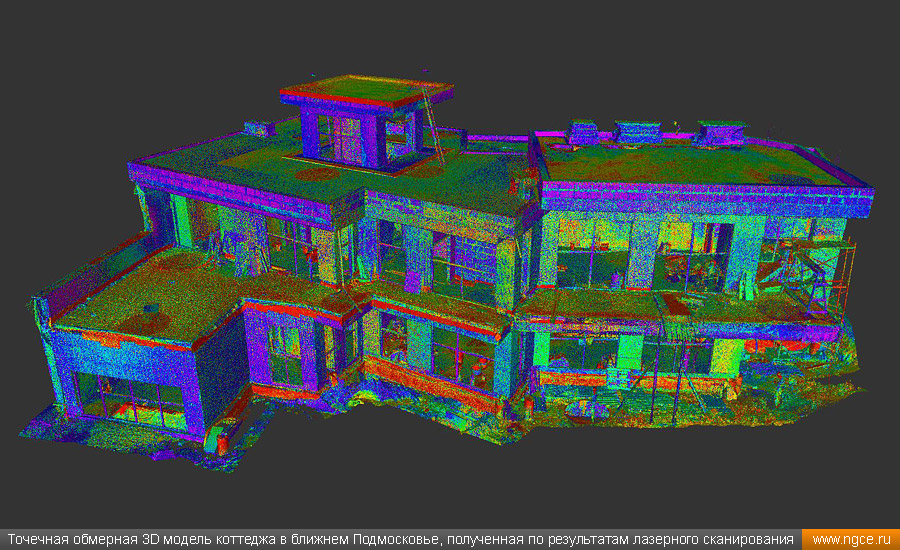

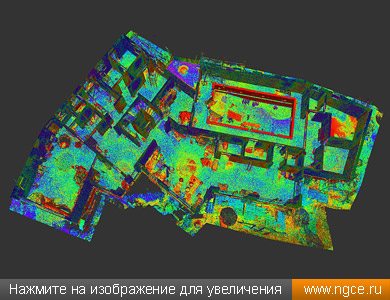

Точечная обмерная 3D модель коттеджа в ближнем Подмосковье, полученная по результатам лазерного сканирования Горизонтальный разрез полученной в результате лазерного сканирования точечной 3D модели коттеджа в плане

Обмеры коттеджа методом лазерного сканирования для целей 3D моделирования

Известное архитектурное бюро обратилось к нам с просьбой произвести точные архитектурные обмеры строящегося двухэтажного коттеджа с подвалом и эксплуатируемой кровлей, расположенного на юго-западе ближнего Подмосковья, а затем построить точную обмерную 3D модель этого здания в формате Revit с уровнем детализации LOD 200. Общая площадь помещений всех трёх уровней данного коттеджа составляла в сумме около 850 квадратных метров в состоянии Shell & Core без коммуникаций.

Архитекторы со стороны Заказчика направили нам подробное Техническое задание на осуществление обмерных работ и 3D моделирование, и поэтому у наших специалистов не возникало ни сомнений, ни вопросов, ни разногласий на всём протяжении выполнения данного проекта. Лазерное сканирование всех помещений коттеджа, кровли и фасадов заняло один день. Обмерные работы были произведены 3D лазерным сканером Leica ScanStation P40.

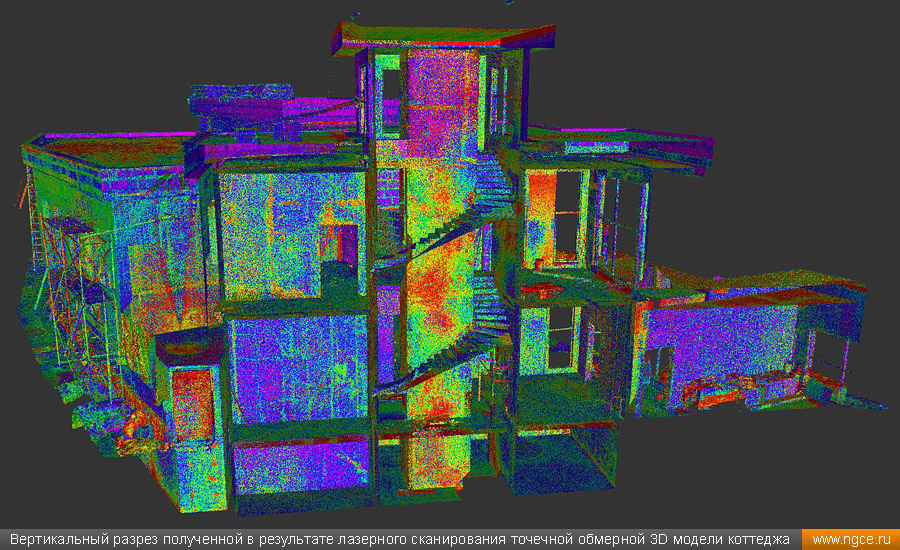

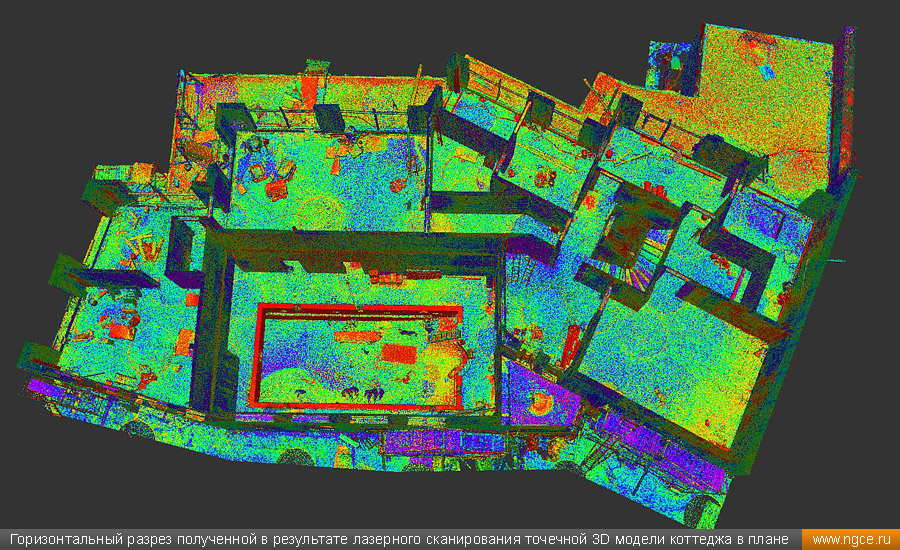

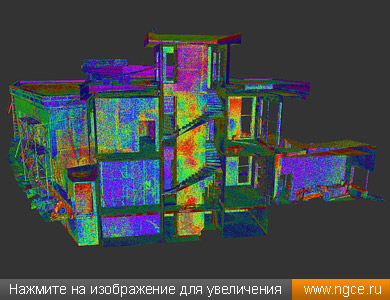

Горизонтальный разрез полученной в результате лазерного сканирования точечной 3D модели коттеджа в плане Вертикальный разрез полученной в результате лазерного сканирования точечной обмерной 3D модели коттеджа

Построение точной обмерной 3D модели коттеджа в формате Revit

На камеральном этапе работ были выполнены очистка полученных облаков точек от посторонних шумов, их сшивка в единую точечную трёхмерную модель и построение по ней твердотельной итоговой точной обмерной 3D модели коттеджа. 3D моделирование в программной среде Autodesk Revit продолжалось около двух недель. В результате всех выполненных нами работ готовая обмерная 3D модель коттеджа была передана нашему Заказчику в формате Revit с уровнем детализации LOD 200.

Специалисты Заказчика остались очень довольны качеством и детальностью полученной в итоге 3D модели коттеджа и сразу же приступили к её активному использованию в своей работе.

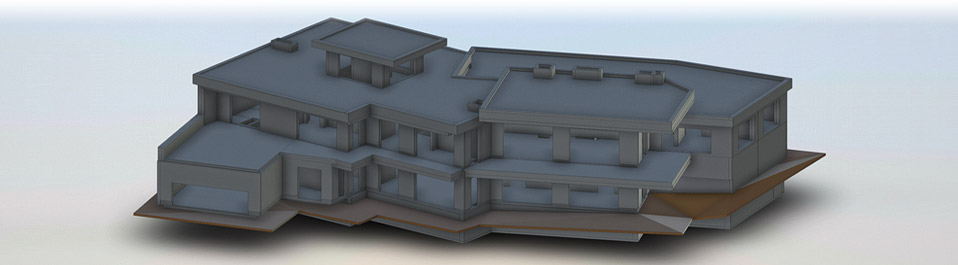

Итоговая обмерная 3D модель коттеджа в формате Revit

Ниже вы можете посмотреть итоговый результат выполненной нами работы по заказу московского архитектурного бюро — обмерную 3D модель коттеджа в формате Revit с уровнем детализации LOD 200.

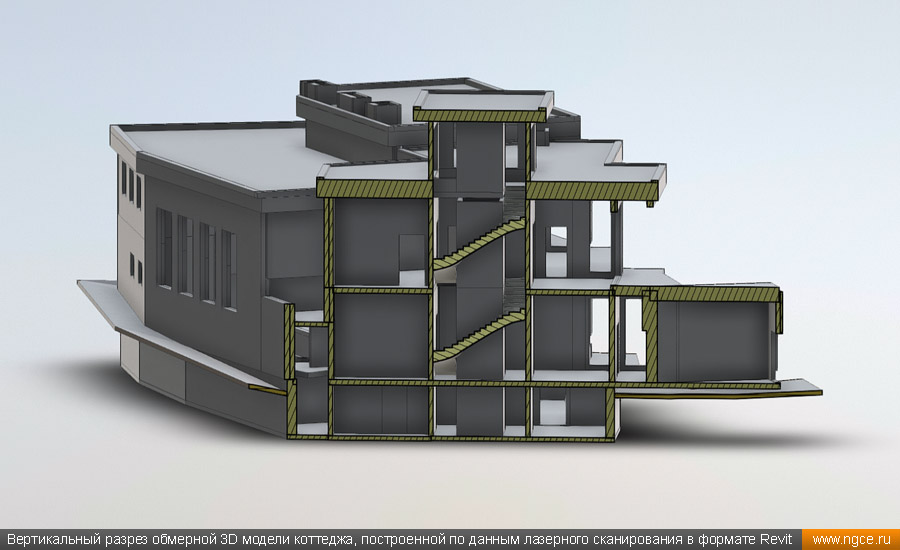

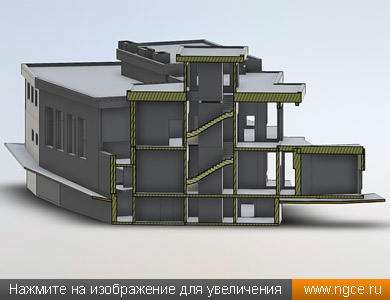

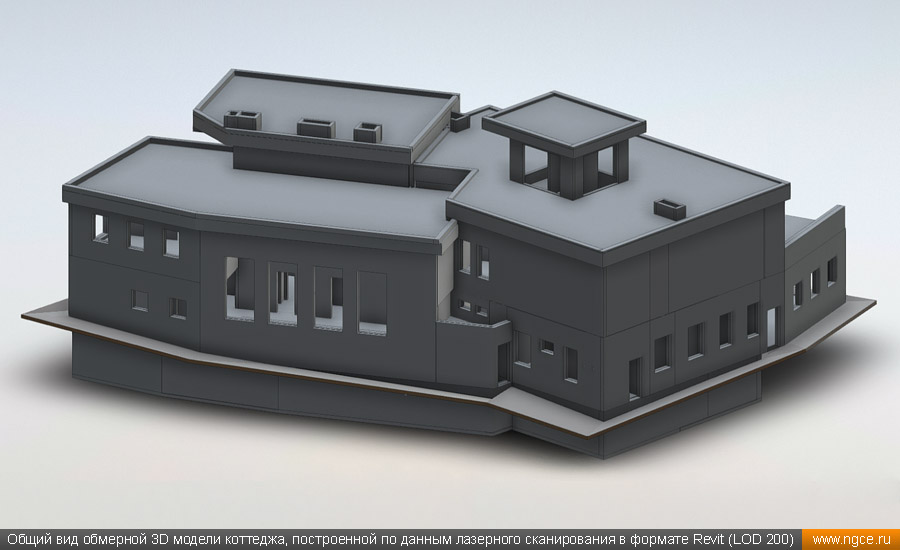

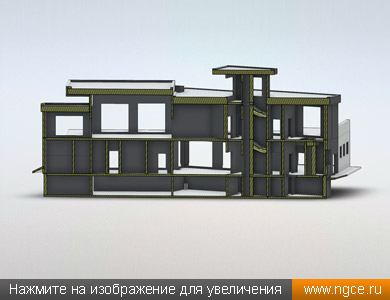

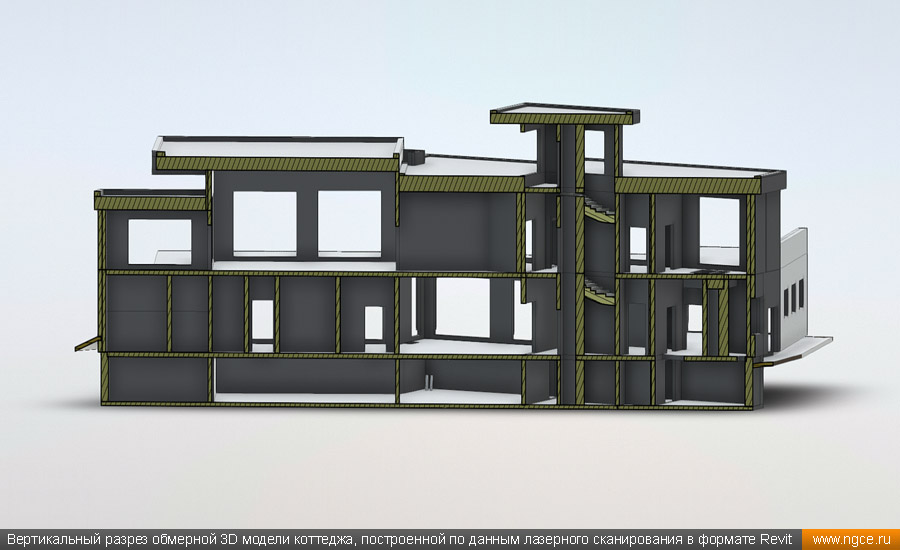

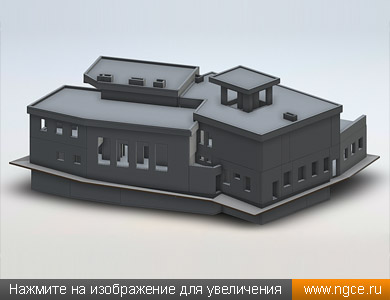

Общий вид обмерной 3D модели коттеджа, построенной по данным лазерного сканирования в формате Revit (LOD 200) Вертикальный разрез обмерной 3D модели коттеджа, построенной по данным лазерного сканирования в формате Revit

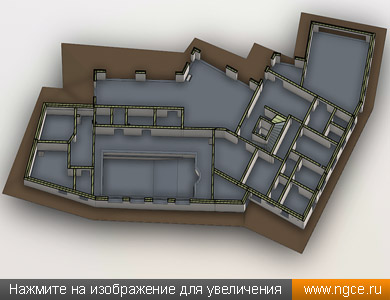

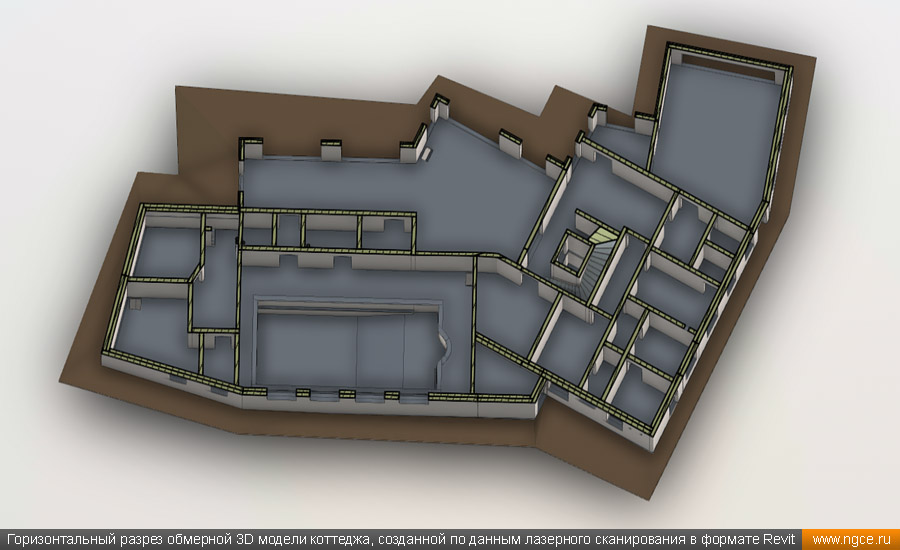

Горизонтальный разрез обмерной 3D модели коттеджа, созданной по данным лазерного сканирования в формате Revit Вертикальный разрез обмерной 3D модели коттеджа, построенной по данным лазерного сканирования в формате Revit

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых зданий и помещений и для целей проектирования строительства, ремонта и реконструкции, и для дизайн-проектов внутреннего обустройства помещений, и для проектирования лестниц, мебели, отдельных конструкций, отделки дверных и оконных проёмов, а также изготовления стеновых и потолочных панелей. В качестве отдельного направления деятельности нашей компании можно рассматривать в том числе и проведение обмеров маломерных объектов, таких как элементы декора зданий, деталей интерьеров, и съёмку разнообразных помещений для целей проектирования мебели, лестниц, перил, потолков или любых элементов внутренней отделки. Инженеры нашей компании при проведении обмерных работ применяют метод лазерного сканирования, который позволяет быстро получить подробные и точные результаты измерений. На основе данных лазерного 3D сканирования можно выполнять подготовку традиционных плоских чертежей и строить точные твердотельные, полигональные, каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этих сегментах рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных обмерных 3D моделей зданий и сооружений по данным лазерного сканирования».
