Обмеры стеклянных панелей переговорной комнаты для проектирования деталей

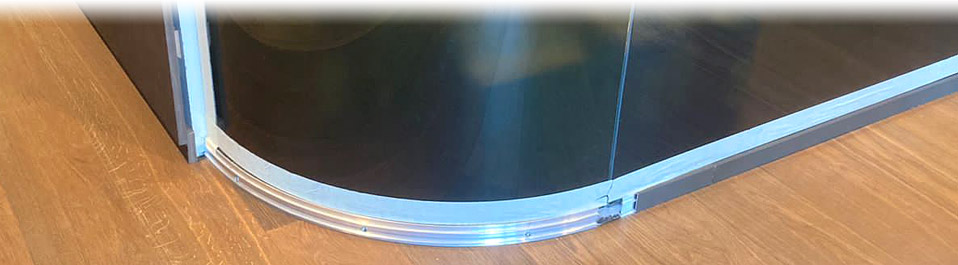

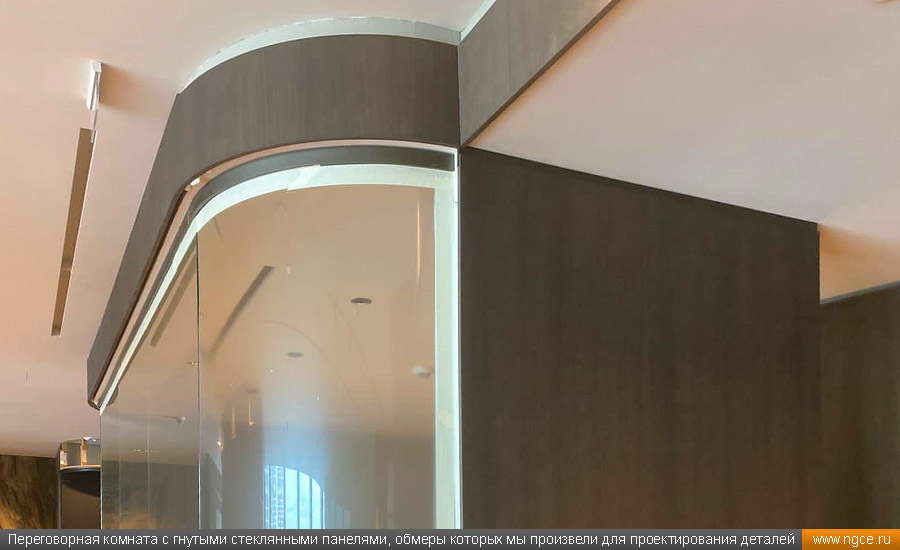

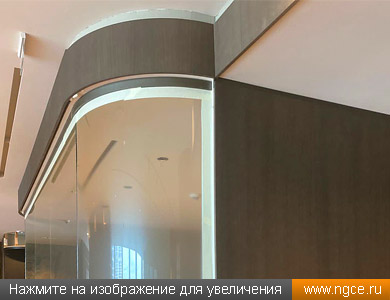

Инженерная компания «НГКИ» оперативно выполнила проект по 3D сканированию и построению точных обмерных чертежей гнутых стеклянных панелей переговорной комнаты для целей проектирования деталей-примыканий между стеклянными панелями и панелями из дерева.

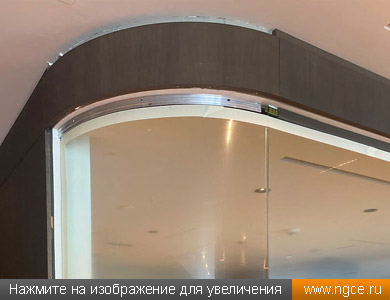

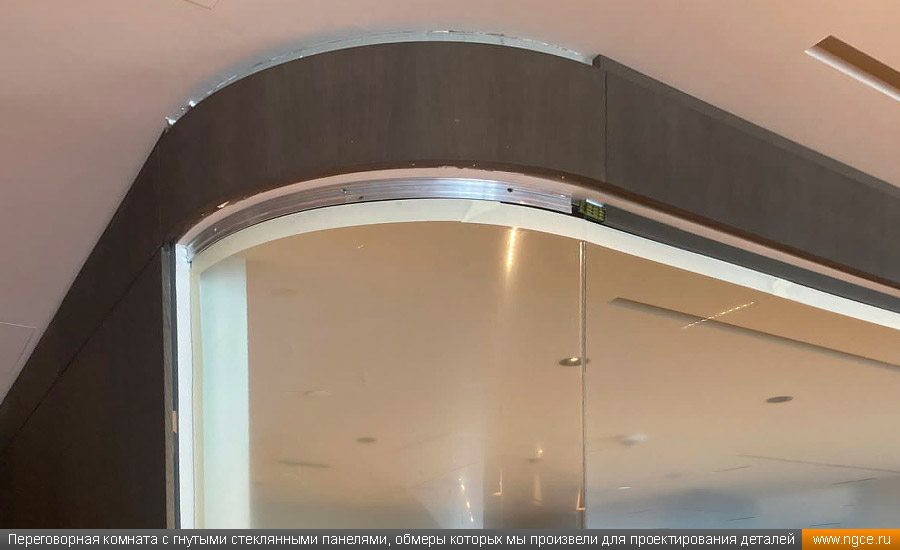

Заказчиком обмерных работ выступила организация, которая занимается проектированием обустройства офисных помещений, изготовлением отделочных материалов для офисных помещений и монтажом деревянных и стеклянных панелей. Эта компания обратилась к нам с задачей обмера смонтированных панелей из гнутого стекла для целей проектирования деталей из дерева, закрывающих зазоры между стеклянными и деревянными панелями, а также для проектирования деталей, закрывающих металлические элементы крепления стеклянных панелей к полу и потолку помещения.

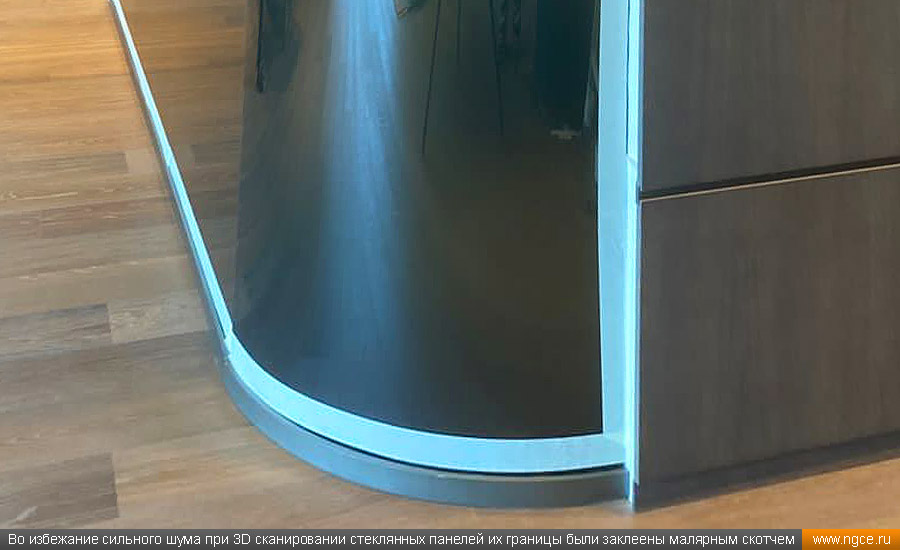

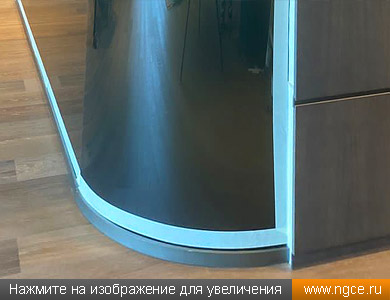

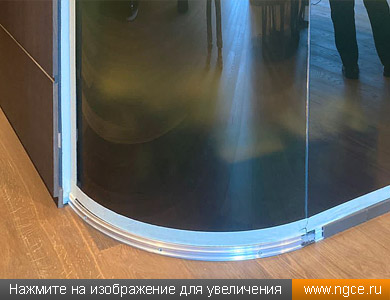

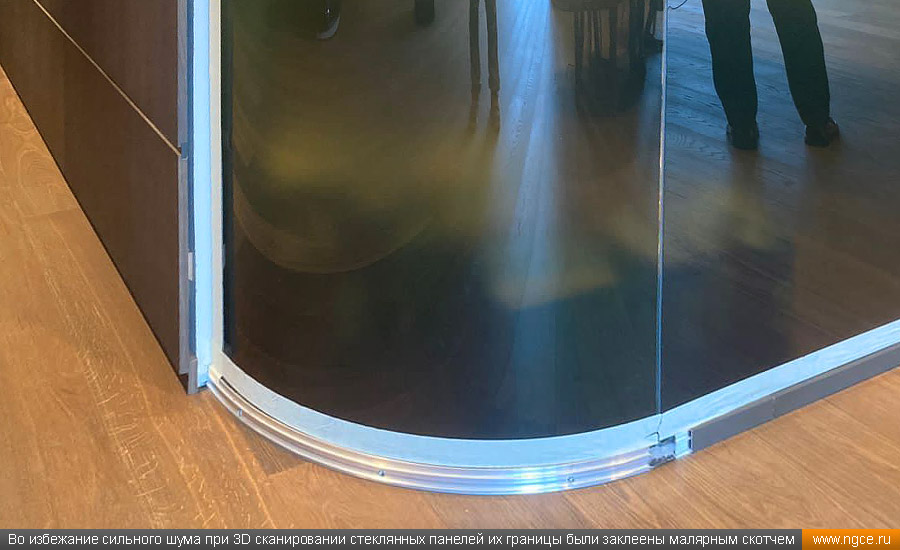

Задача, в целом очень простая, осложнилась из-за того, что при 3D сканировании стеклянных поверхностей сканер даёт очень большой шум измерений. Чтобы избежать этого пришлось обклеить интересующие нас места панелей малярным скотчем.

3D обмеры с совмещением лазерного сканирования и 3D сканирования

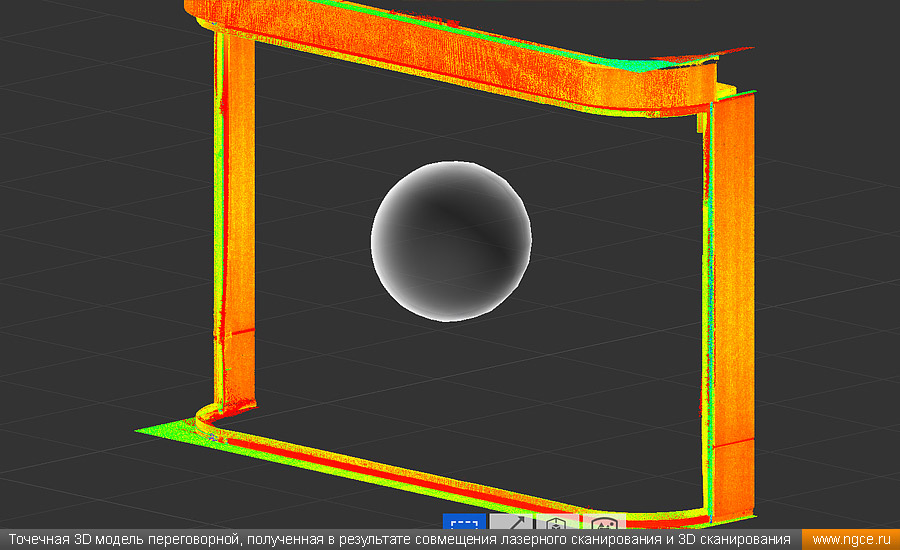

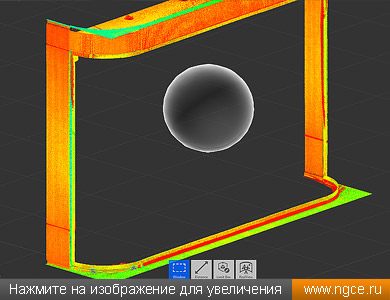

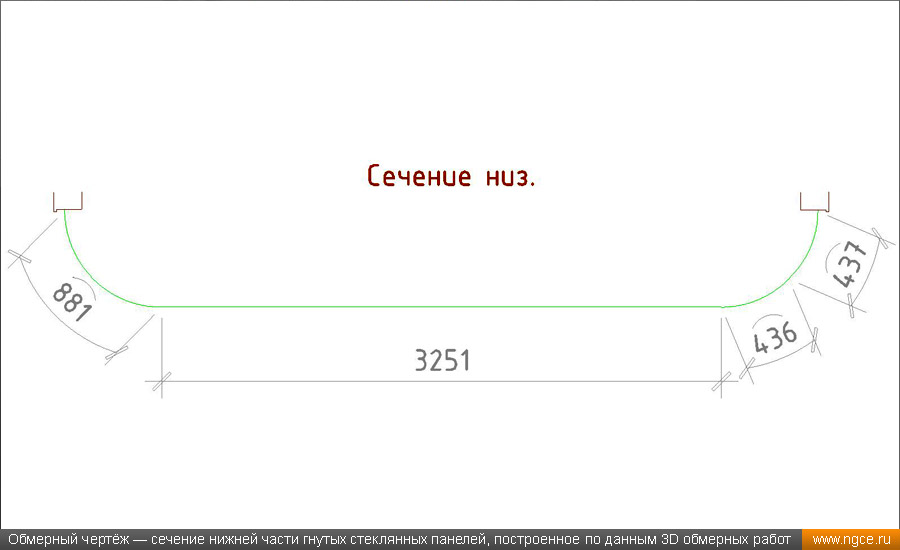

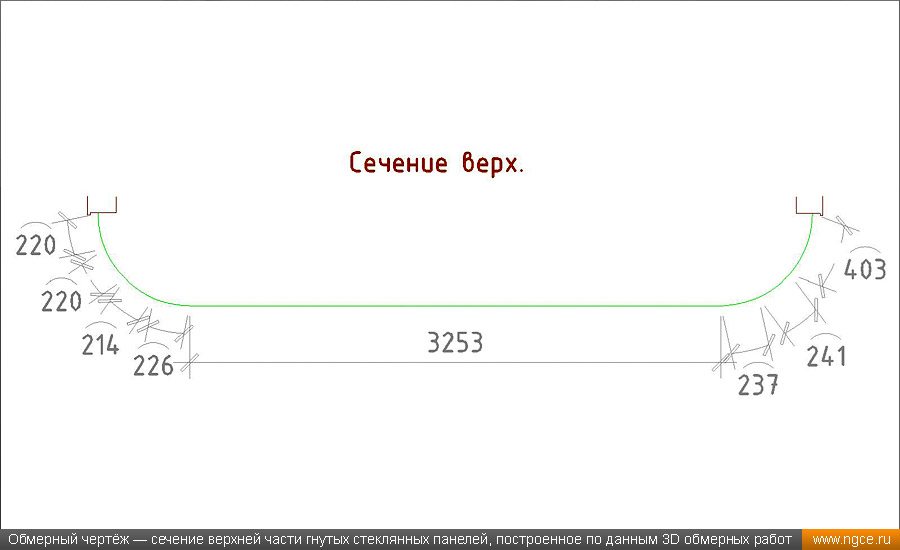

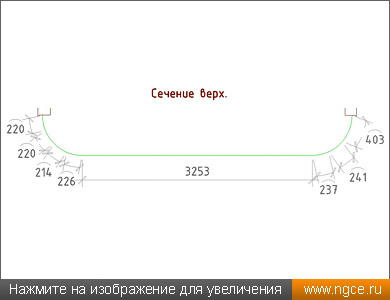

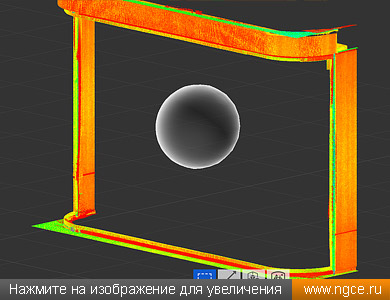

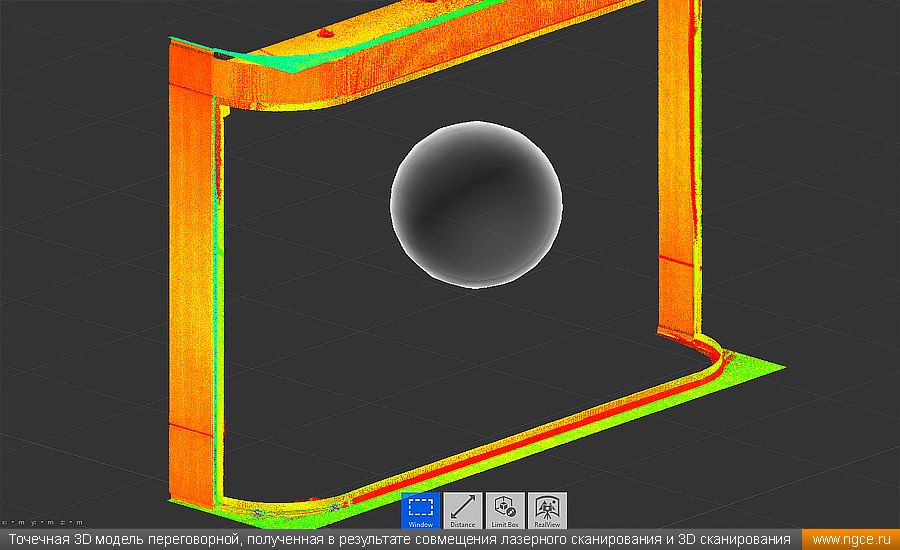

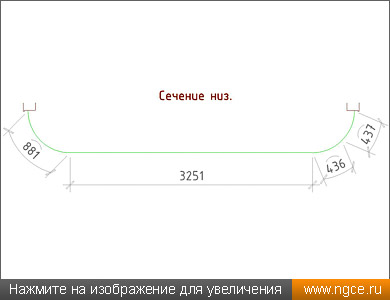

Из-за большого размера стеклянных панелей пришлось прибегнуть к сочетанию лазерного сканирования 3D системой Leica RTC360, предназначенной для обмеров строительных конструкций, и 3D сканирования ручным 3D сканером Artec Eva, предназначенным для сканирования малых объектов с высокой точностью. Сканер Leica RTC360 позволил нам обмерить общие габариты панелей, а Artec Eva позволил точно измерить кривизну стеклянных панелей и после этого построить обмерные чертежи сечений панелей в местах, крепления панелей к полу и потолку.

По итогам всех выполненных нами работ Заказчику были переданы точные обмерные чертежи стеклянных панелей, и он остался очень доволен полученными результатами.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
