3D сканирование и моделирование деталей машин по производству целлюлозы

Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D сканированию, построению точных обмерных 3D моделей и подготовке комплекта обмерных чертежей деталей машин по производству целлюлозы для целей организации их производства методом реверс-инжиниринга (обратного инжиниринга). Обмерные работы были произведены ручными высокоточными 3D сканерами Artec Space Spider и Artec Eva, имеющими высочайшие точность и разрешение съёмки, а также идеально подходящими для подобных целей. Обмеры деталей были осуществлены на одном из действующих ЦБК в Сибири.

В связи с запретом экспорта из Европы в Россию комплектующих для различного производственного оборудования, вопрос производства этих комплектующих на внутреннем рынке России или на производственных площадках в Азии стал исключительно актуален.

Наличие в нашей компании большого опыта обмеров деталей машин и построения обмерных 3D моделей и обмерных чертежей в совокупности с имеющимися комплектами лазерных сканеров и ручных 3D сканеров для обмеров малых объектов обеспечили нам значительное количество заказов в сегменте реверс-инжиниринга (обратного инжиниринга или обратного проектирования).

3D сканирование и моделирование деталей машин на ЦБК для целей реверс-инжиниринг

Одна из крупных компаний-дистрибьюторов оборудования для деревообрабатывающих производств заказала нам высокоточные обмеры и построение обмерных 3D моделей и обмерных чертежей деталей машин для производства целлюлозы.

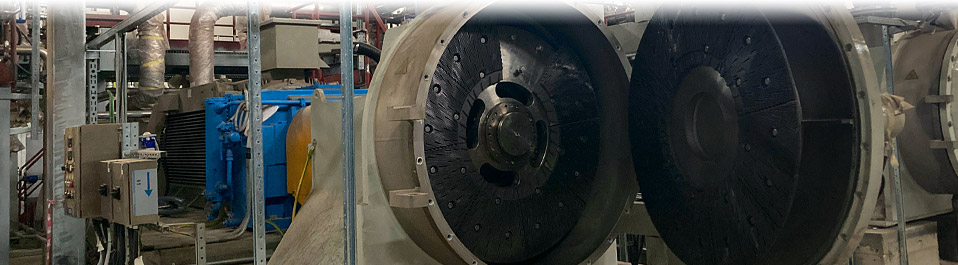

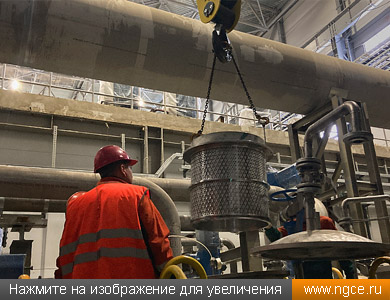

Для выполнения данного заказа наши специалисты с комплектами 3D сканеров Artec выехали на один из действующих целлюлозно-бумажных комбинатов (ЦБК), расположенных в Сибири, и провели там 3D сканирование деталей машин по разделке древесины и переработки её в целлюлозу.

Конечной целью данной работы являлись получение высокоточных обмерных 3D моделей деталей, их копирование и затем организация производства этих деталей в Китае по технологии реверс-инжиниринг.

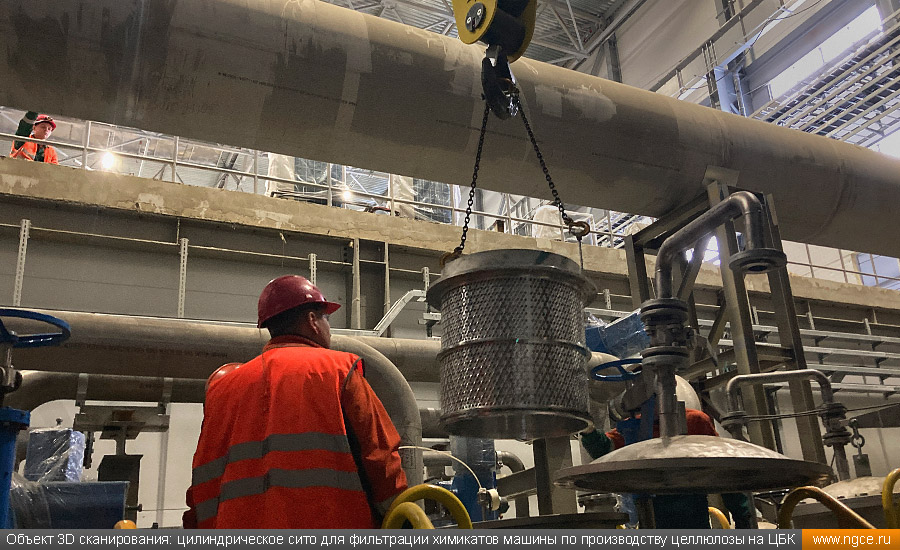

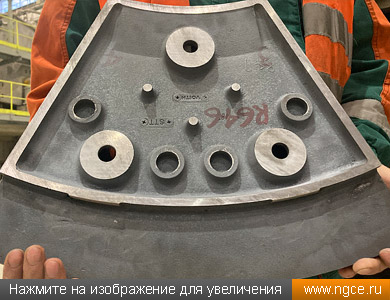

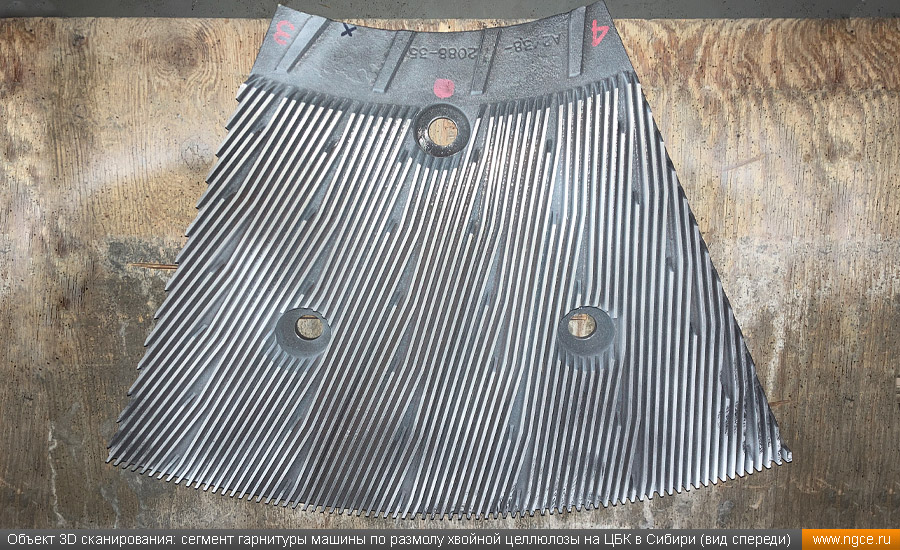

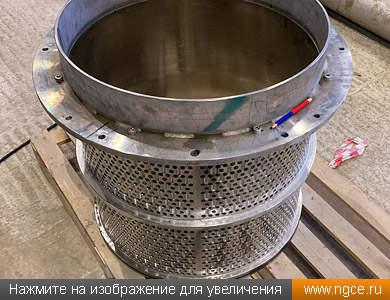

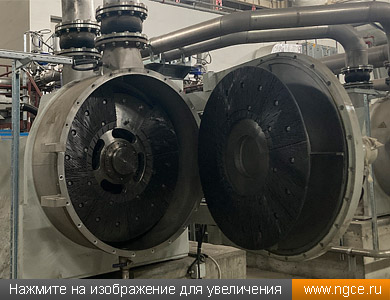

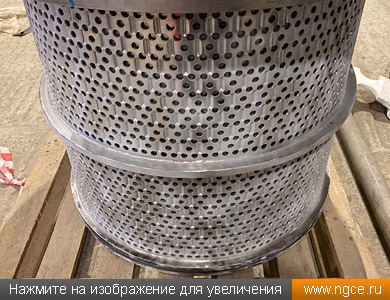

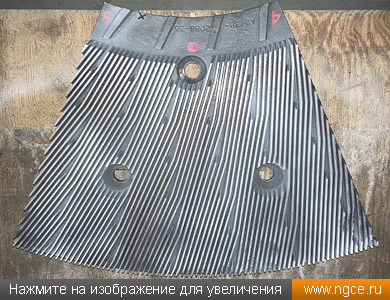

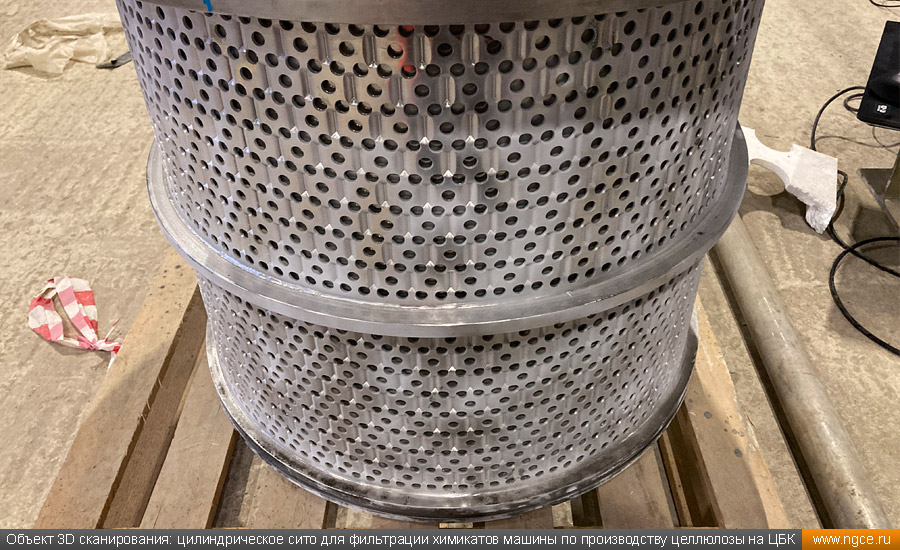

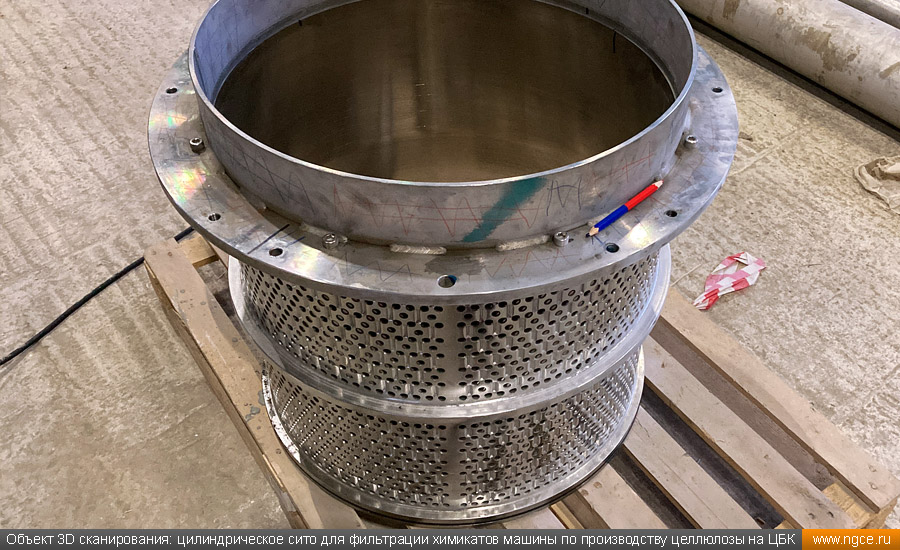

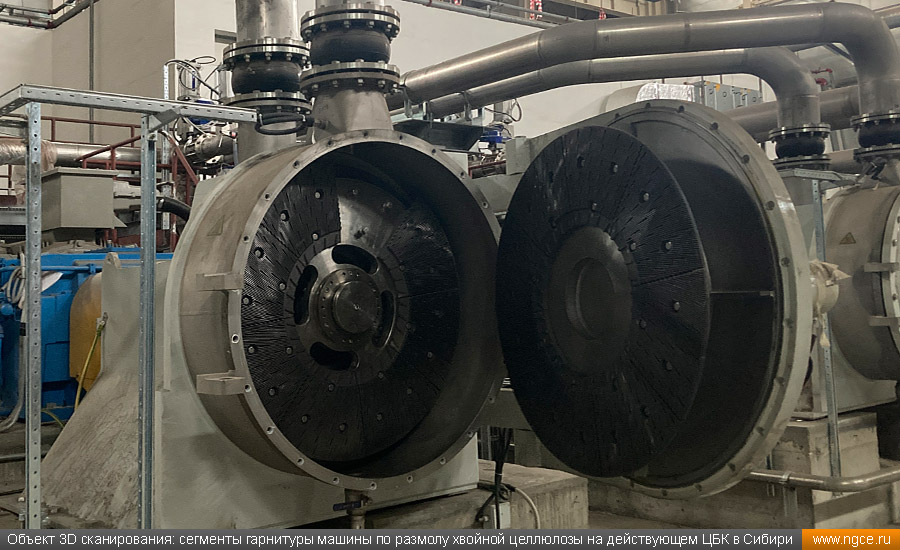

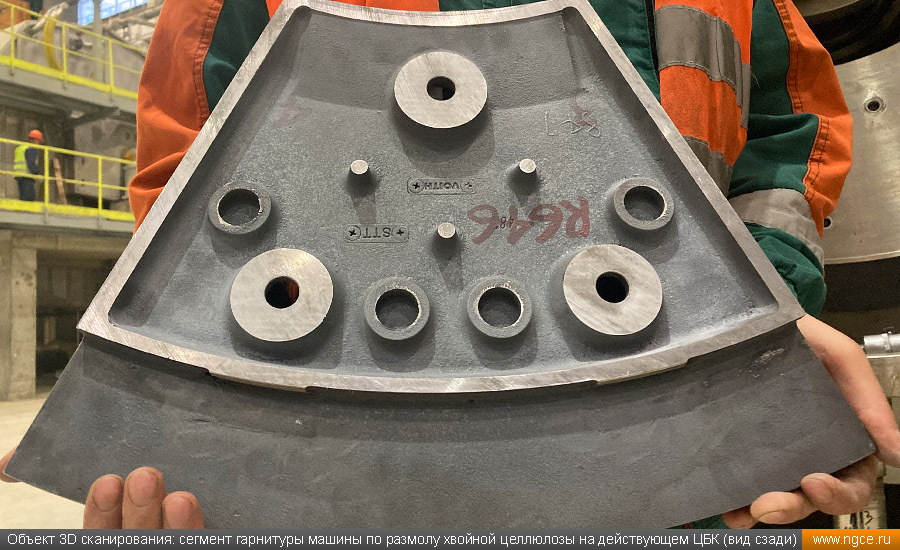

Объекты 3D сканирования: сегмент машины для размола хвойной древесины и стальное цилиндрическое сито для фильтрации/отжима химикатов из целлюлозы:

В результате выполненного 3D сканирования деталей были получены их точные 3D модели в формате STL, которые затем были тщательно очищены от всех посторонних шумов. Затем из этих моделей нами были получены обмерные 3D модели в формате STP. Кроме построения точных 3D моделей деталей машин, нашими специалистами также был подготовлен комплект обмерных чертежей этих деталей в формате AutoCAD.

По итогам всех выполненных работ мы отправили Заказчику полученные непосредственно с 3D сканера трёхмерные модели в формате STL, доработанные твердотельные обмерные 3D модели деталей машин в формате STP, а также точные обмерные чертежи этих деталей в формате DWG (AutoCAD). Все подготовленные нами итоговые материалы отлично подходят для целей реверс-инжиниринга (обратного инжиниринга), что и требовалось Заказчику работ.

Обмерные 3D модели и обмерные чертежи деталей, созданные для реверс-инжиниринг

Ниже приведены примеры результатов 3D сканирования и моделирования сегментов машины для размола хвойной древесины и цилиндрического сита для фильтрации/отжима химикатов из целлюлозы.

Обмерные 3D модели сегмента гарнитуры машины по размолу хвойной древесины

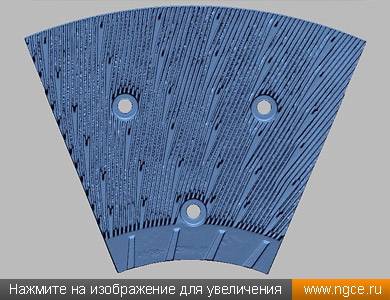

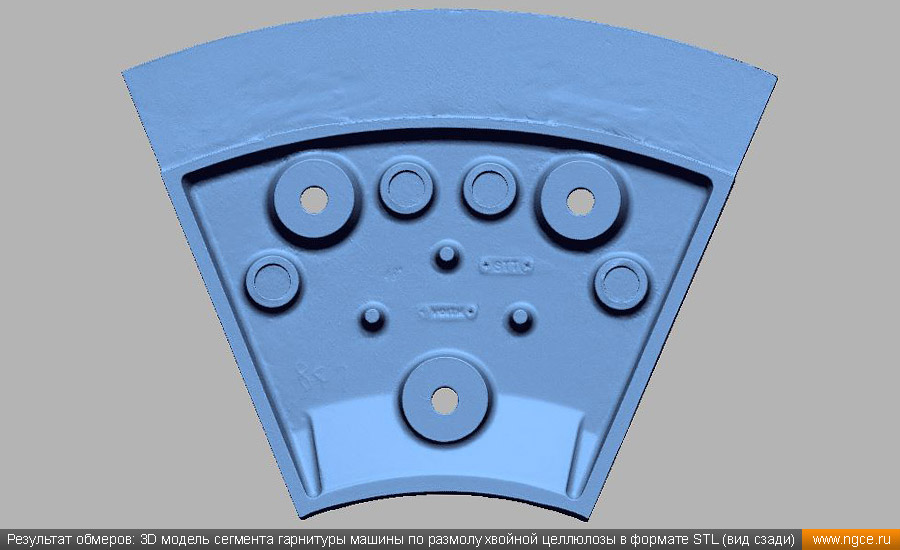

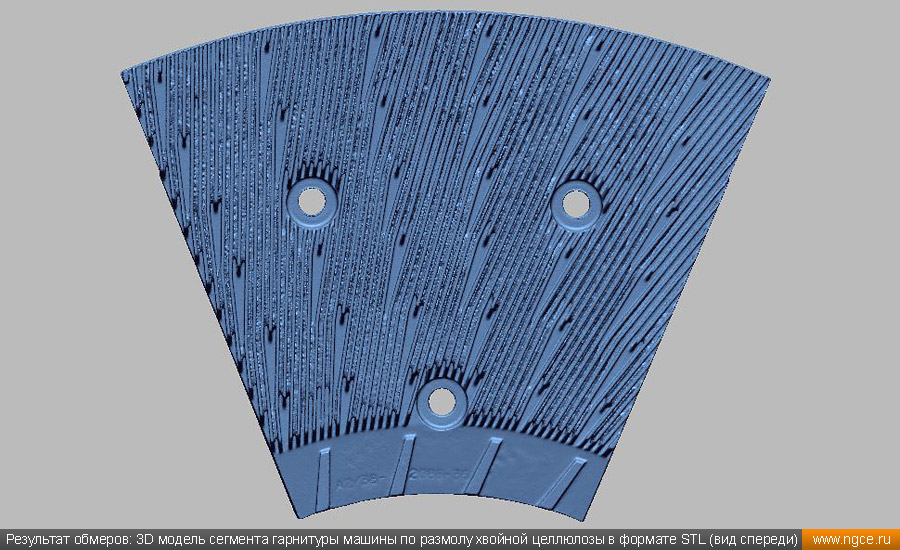

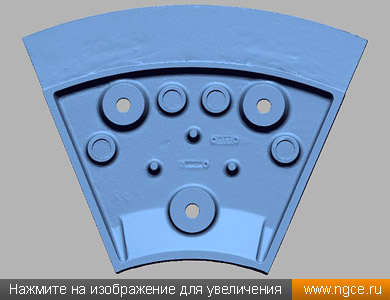

Обмерная 3D модель в формате STL сегмента гарнитуры машины по размолу хвойной древесины, полученная нами по данным 3D сканирования:

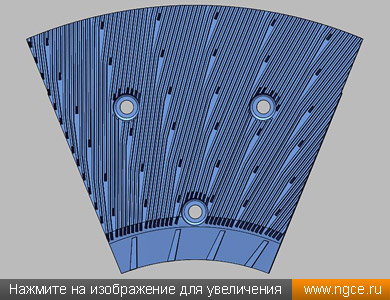

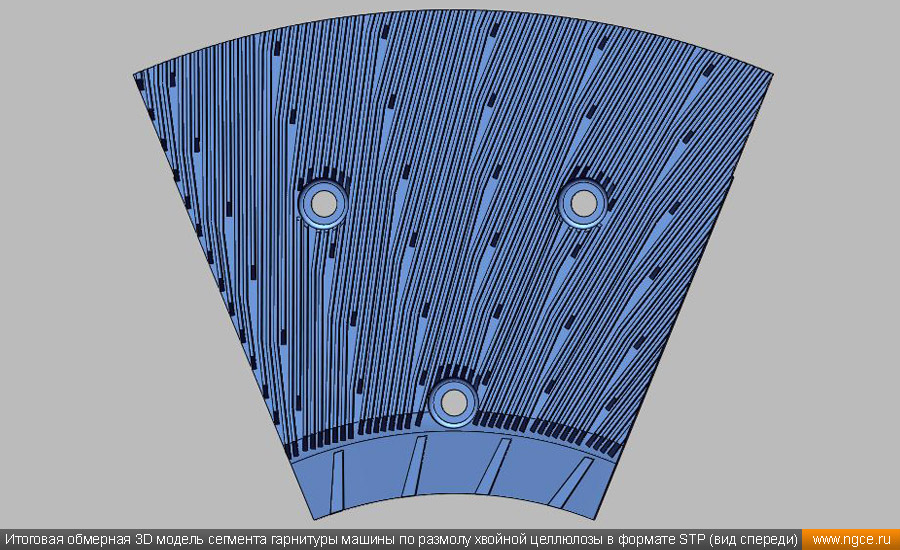

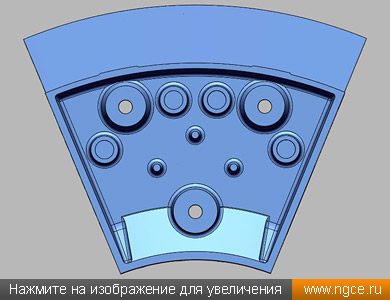

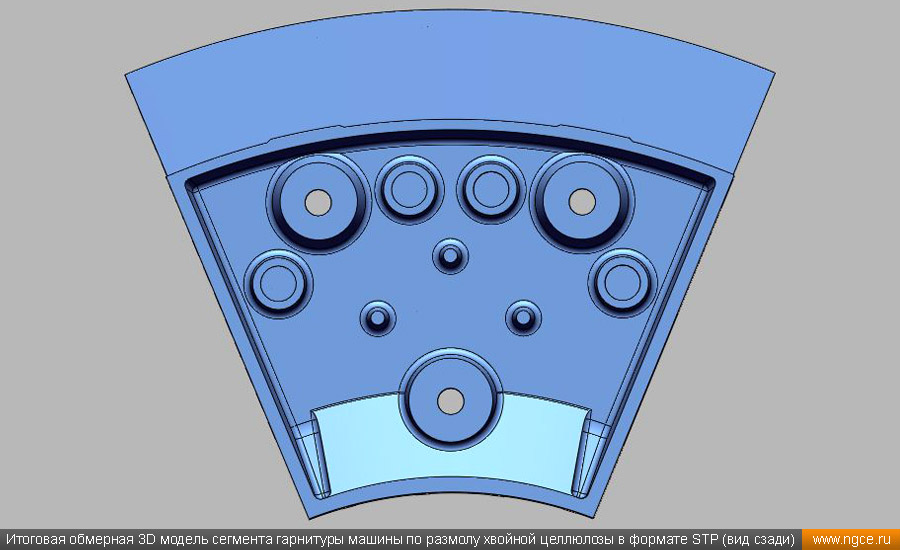

Итоговая обмерная 3D модель в формате STP сегмента гарнитуры машины по размолу хвойной древесины, созданная по результатам 3D сканирования:

Обмерные 3D модели цилиндрического сита для фильтрации химикатов из целлюлозы

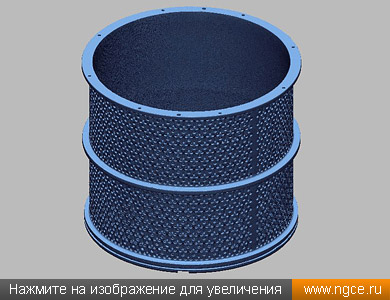

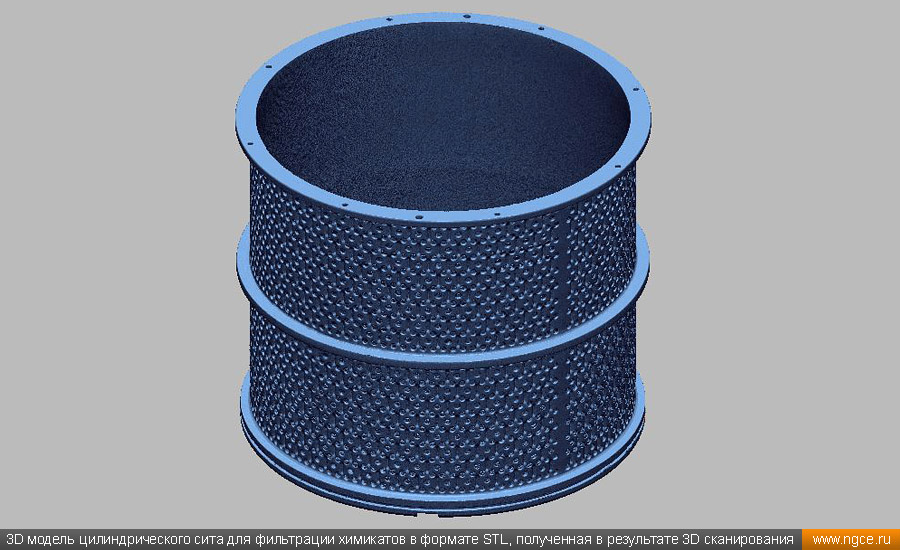

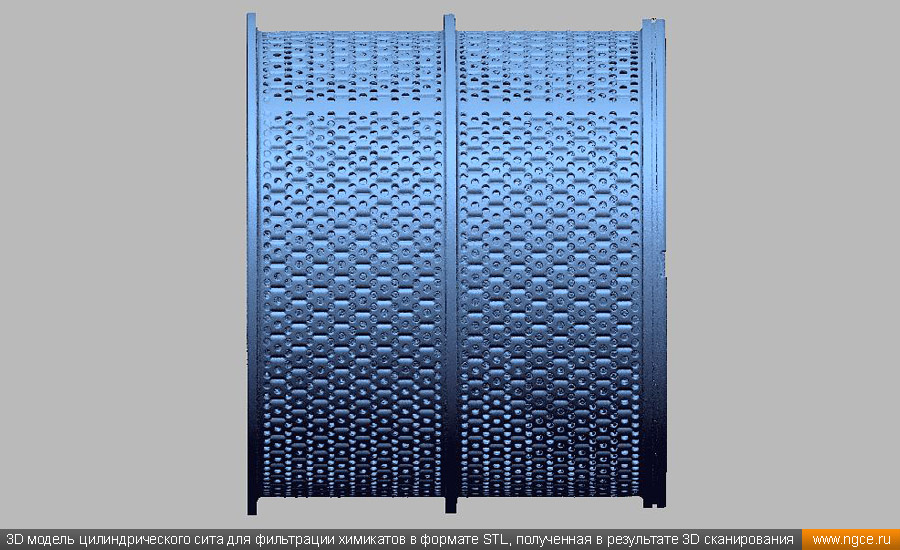

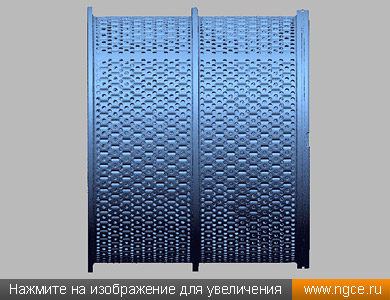

Обмерная 3D модель в формате STL цилиндрического сита для фильтрации/отжима химикатов из целлюлозы, полученная по данным 3D сканирования:

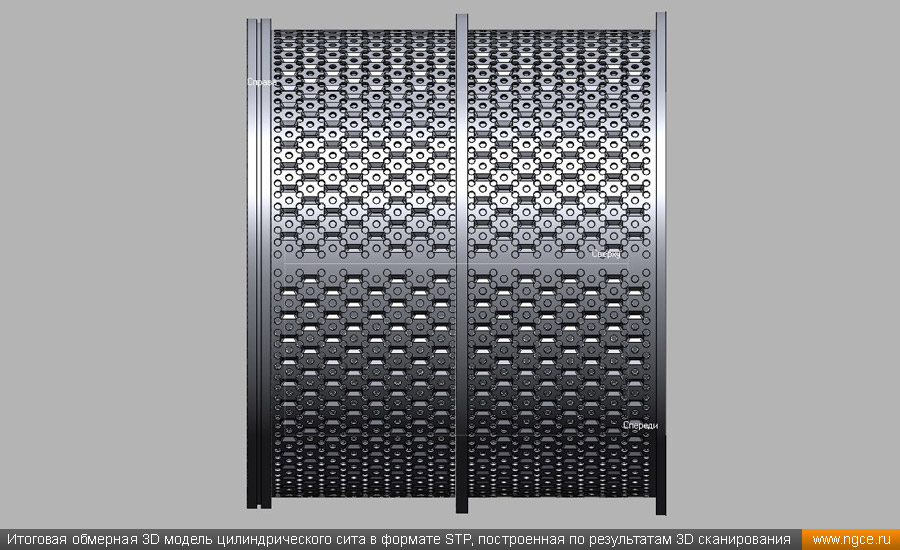

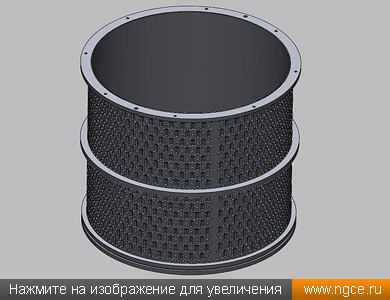

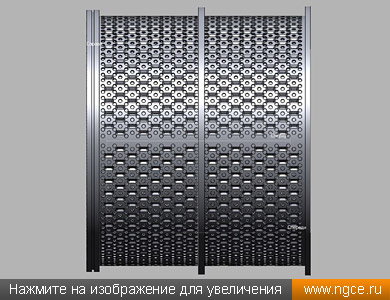

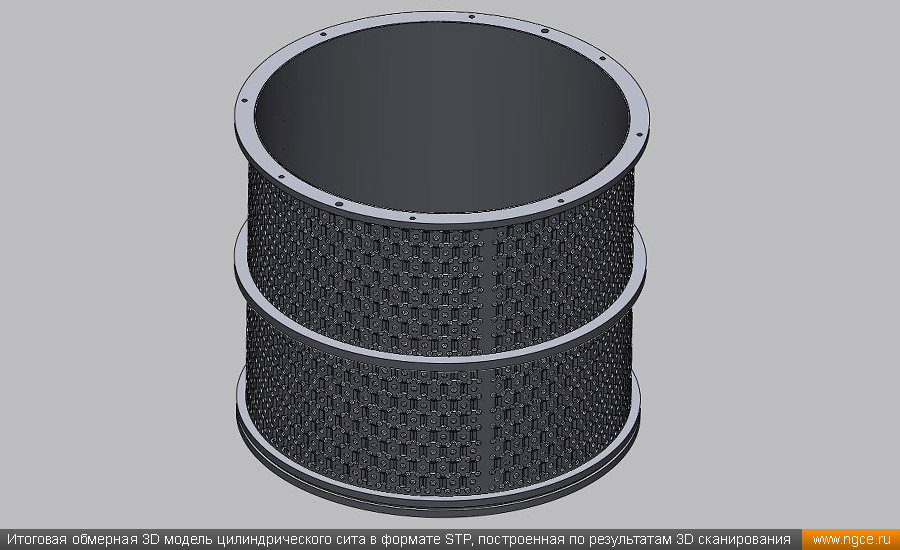

Итоговая обмерная 3D модель в формате STP стального цилиндрического сита для фильтрации/отжима химикатов из целлюлозы, построенная по результатам 3D сканирования:

Обмерные чертежи деталей машин, построенные по данным 3D сканирования

Более подробно ознакомиться с некоторыми итоговыми материалами, созданными нами по результатам проведённых обмеров деталей машин по деревообработке и производству целлюлозы, вы можете, скачав следующие ниже файлы обмерных чертежей в формате PDF:

— обмерные чертежи сегмента гарнитуры машины по размолу хвойной древесины;
— обмерный чертёж цилиндрического сита для фильтрации химикатов машины по производству целлюлозы.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов портативными 3D сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «Реверс-инжиниринг: 3D сканирование с микронной точностью, 3D обмерные модели».
